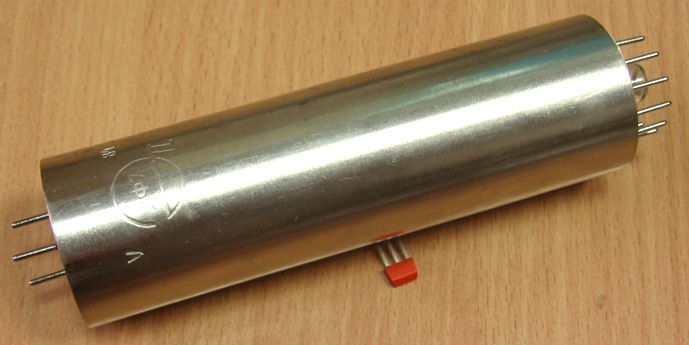

Эта функциональная трубка применялась в ЗРК "Оса". Цитата из описания комплекса:
"Далее сигналы основного и дополнительного каналов подаются на отклоняющие пластины функциональной ЭЛТ ЛФ-7, которая вместе со схемой вычитания образует нормирующее устройство, реализующее математическую зависимость
Выходное напряжение нормирующего устройства определяется только коэффициентом амплитудной модуляции m и фазой сигнала ошибки ф и не зависит от амплитуды сигналов в основном и дополнительном каналах. Поскольку амплитудные флюктуации сигналов, в том числе и вызванные угловой ответной помехой, в каналах ОЦ и ДЦ синфазны, нормирующее устройство обеспечивает нечувствительность ССЦ к УОП и уменьшает флюктуационную ошибку сопровождения цели по угловым координатам."
Заводской паспорт и техническое описание на неё.

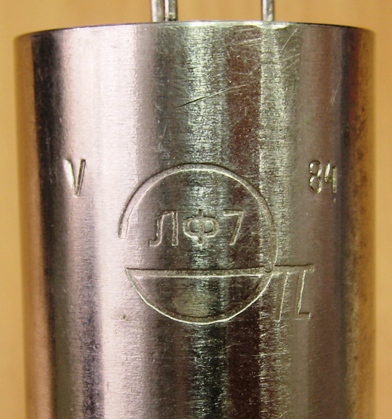

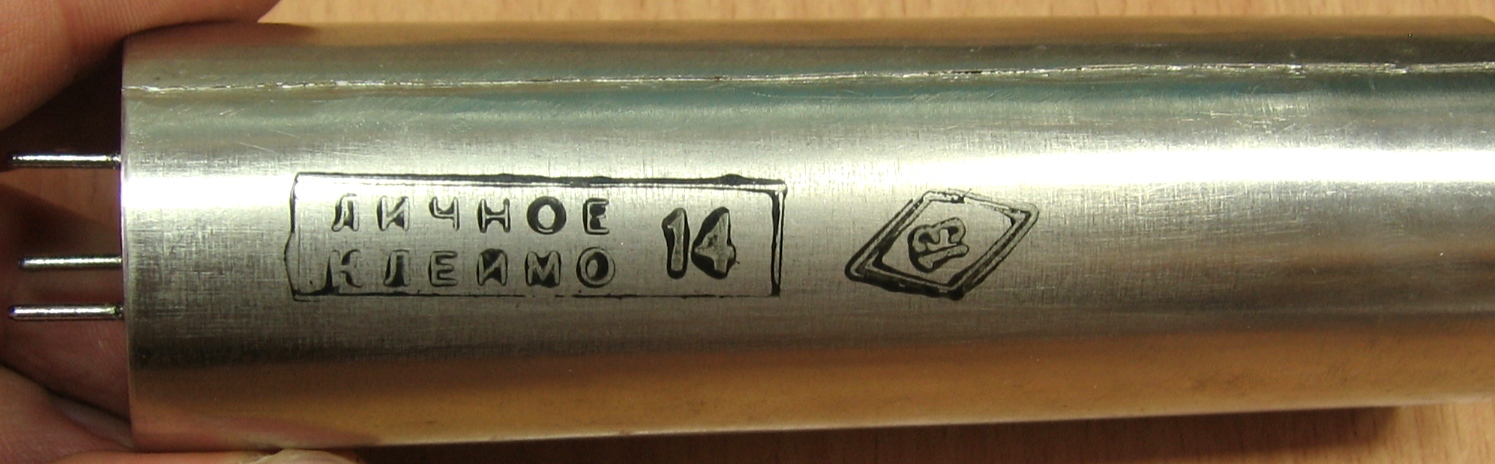

Разработчик и производитель - фрязинский НИИ "Платан".

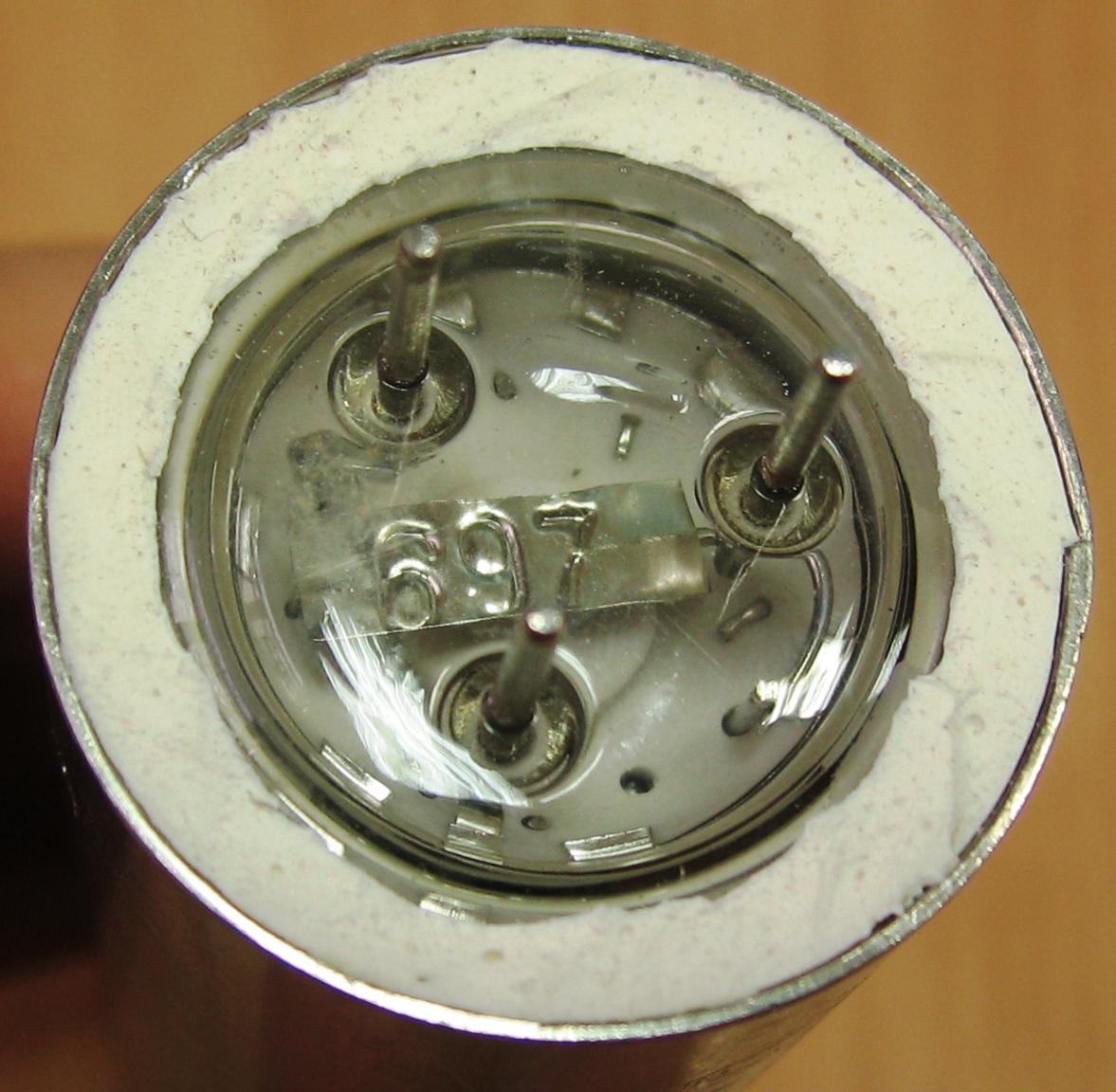

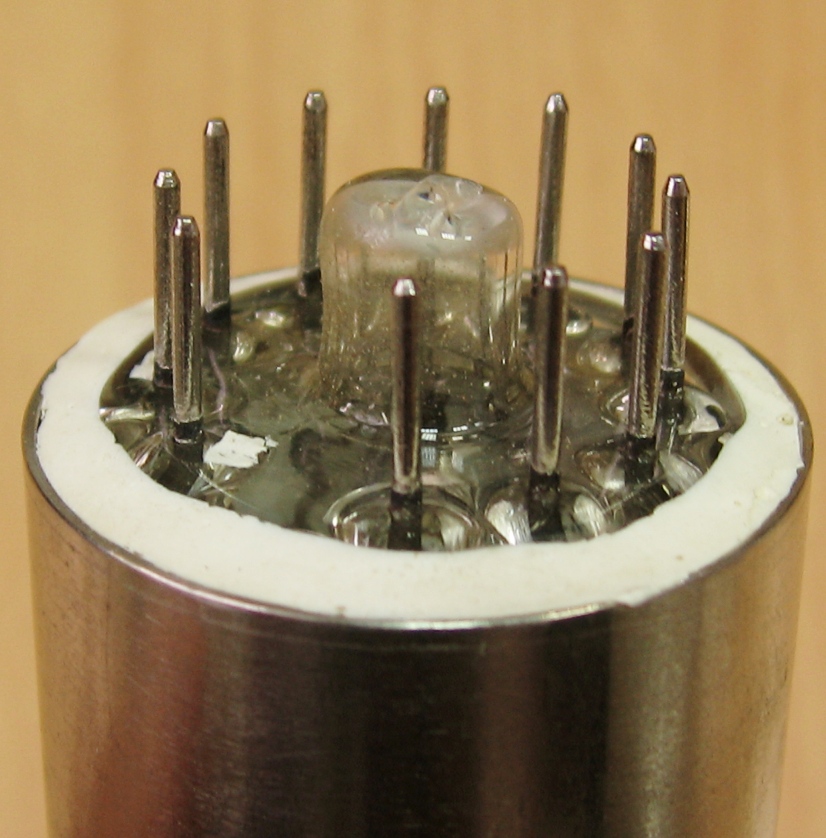

Электродная система трубки состоит из электродного прожектора, двух пар отклоняющих пластин, функционального экрана и токоприёмника (два коллектора и противодинатронный электрод).

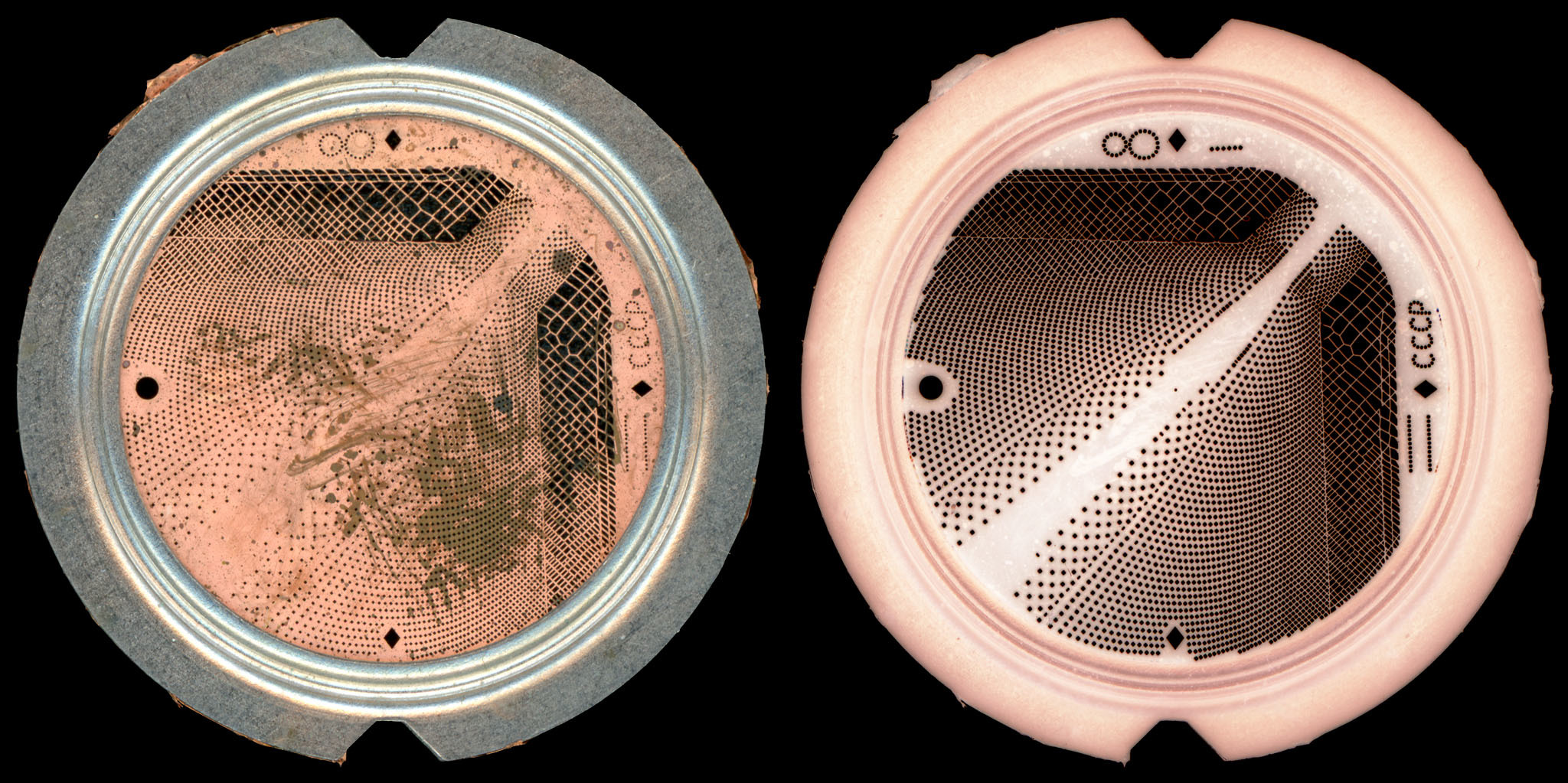

Функциональный экран представляет собой медную фольгу с большим числом мелких отверстий. Густота отверстий переменна и пропорциональна значению вычисляемой функции, заданной в прямоугольных координатах. Диаметр электронного пучка в плоскости экрана таков, что под пучком находятся несколько сотен отверстий.
 |
 |
