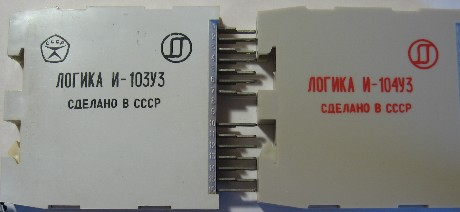

Логика И
К началу 80-х элементы "Логика-Т"
уже не соответствовали требованиям, предъявляемым к современной электронной
базе систем управления. В связи с этим появилась необходимость создания новой
серии элементов управления, которая по своему техническому уровню и
функциональным возможностям должна была значительно превзойти элементы
"Логика-Т" и обеспечить создание логических устройств
управления в различных условиях производства, в том числе и
неспециализированного, на базе простейших элементов и традиционных способов монтажа.
С этой целью была разработана и внедрена в промышленное производство новая серия
элементов управления под названием «Логика-И», предназначенных для построения дискретных систем
промышленной электроники, электропривода, телемеханики, устройств сигнализации, измерения и блокировок.

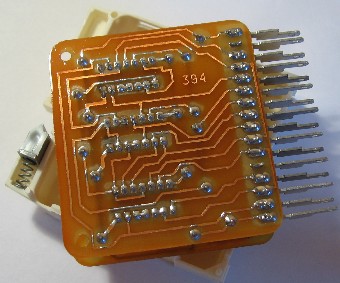

Новая серия элементов была построена на базе цифровых высокопомехозащищенных интегральных микросхем
серии К511, герконовых реле и других малогабаритных компонентов. В этой серии по сравнению
с "Логикой-Т" была значительно расширена номенклатура
логических и других групп элементов, введена подгруппа логико-цифровых узлов, вообще не имеющих
аналогов в серии "Логика-Т", увеличено среднее
число функций, реализуемых одним элементом. Благодаря этому появилась возможность более рационального
построения систем автоматики средней сложности, упрощения процесса проектирования этих систем,
улучшения их массогабаритных показателей. Серия «Логика-И»
имела более высокие, чем "Логика-Т"
надежность, помехозащищенность, нагрузочную способность.

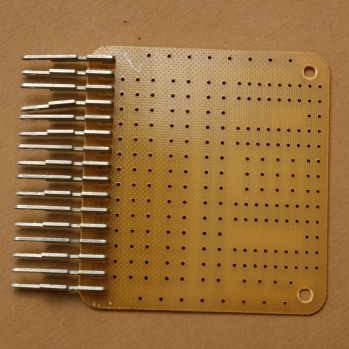

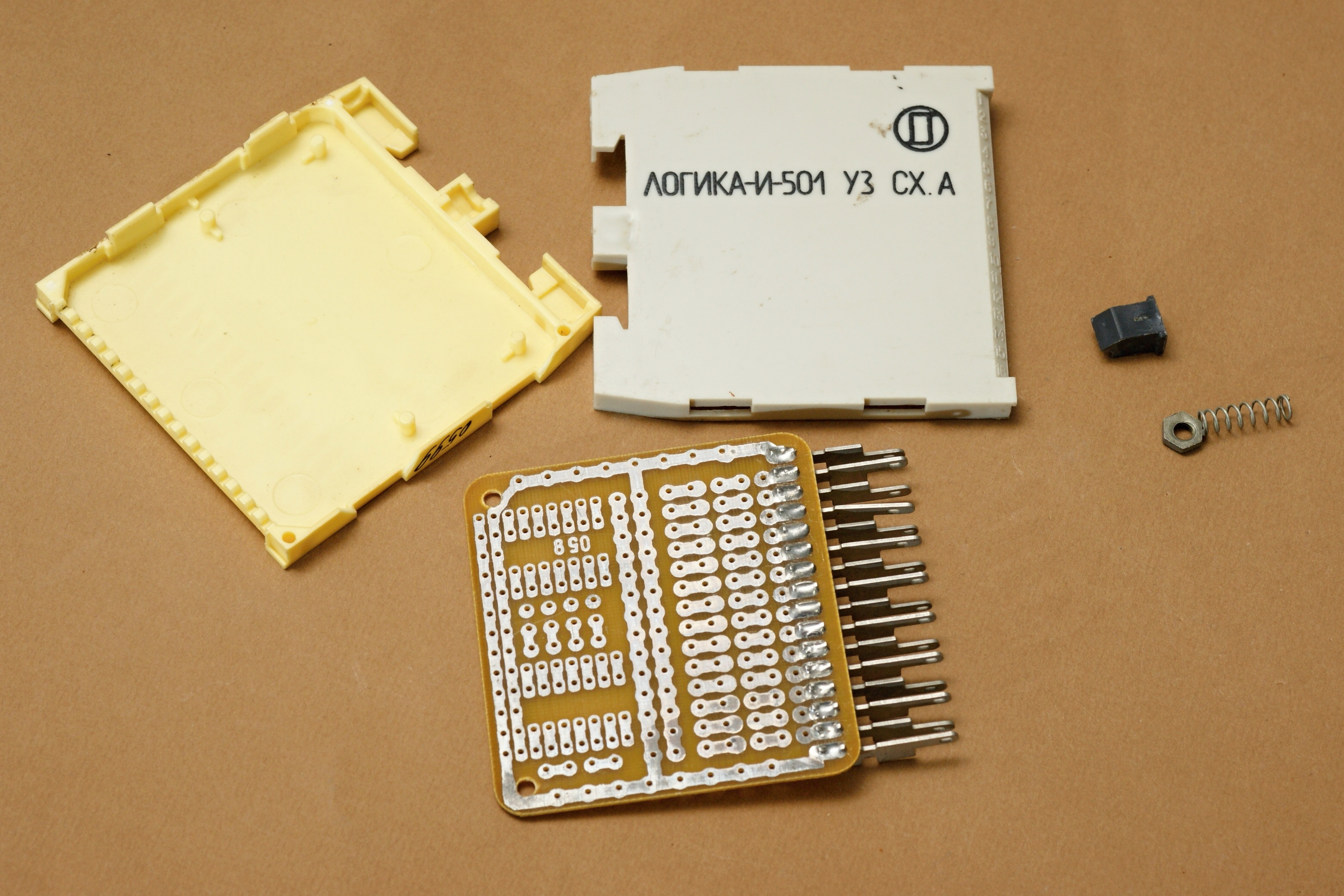

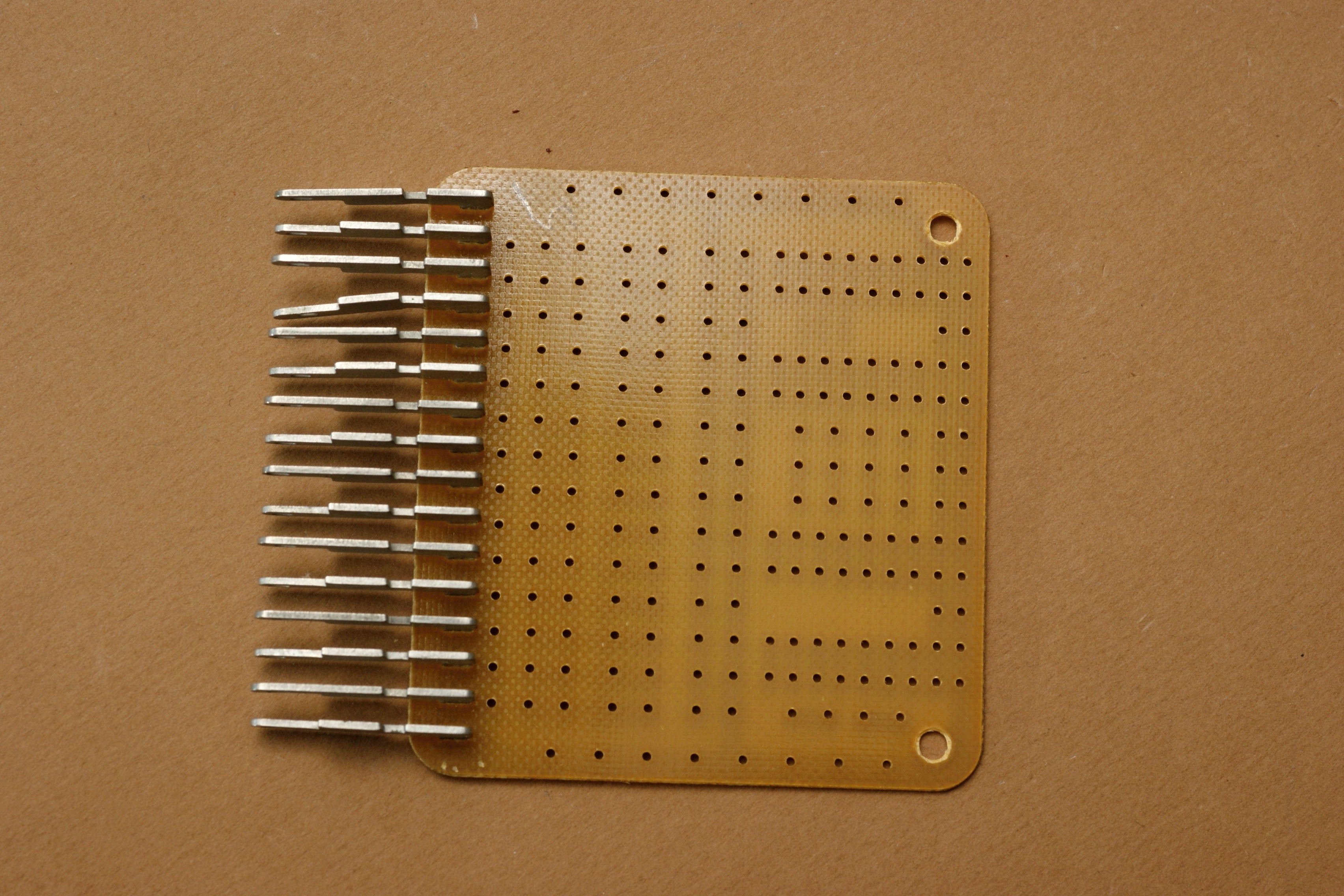

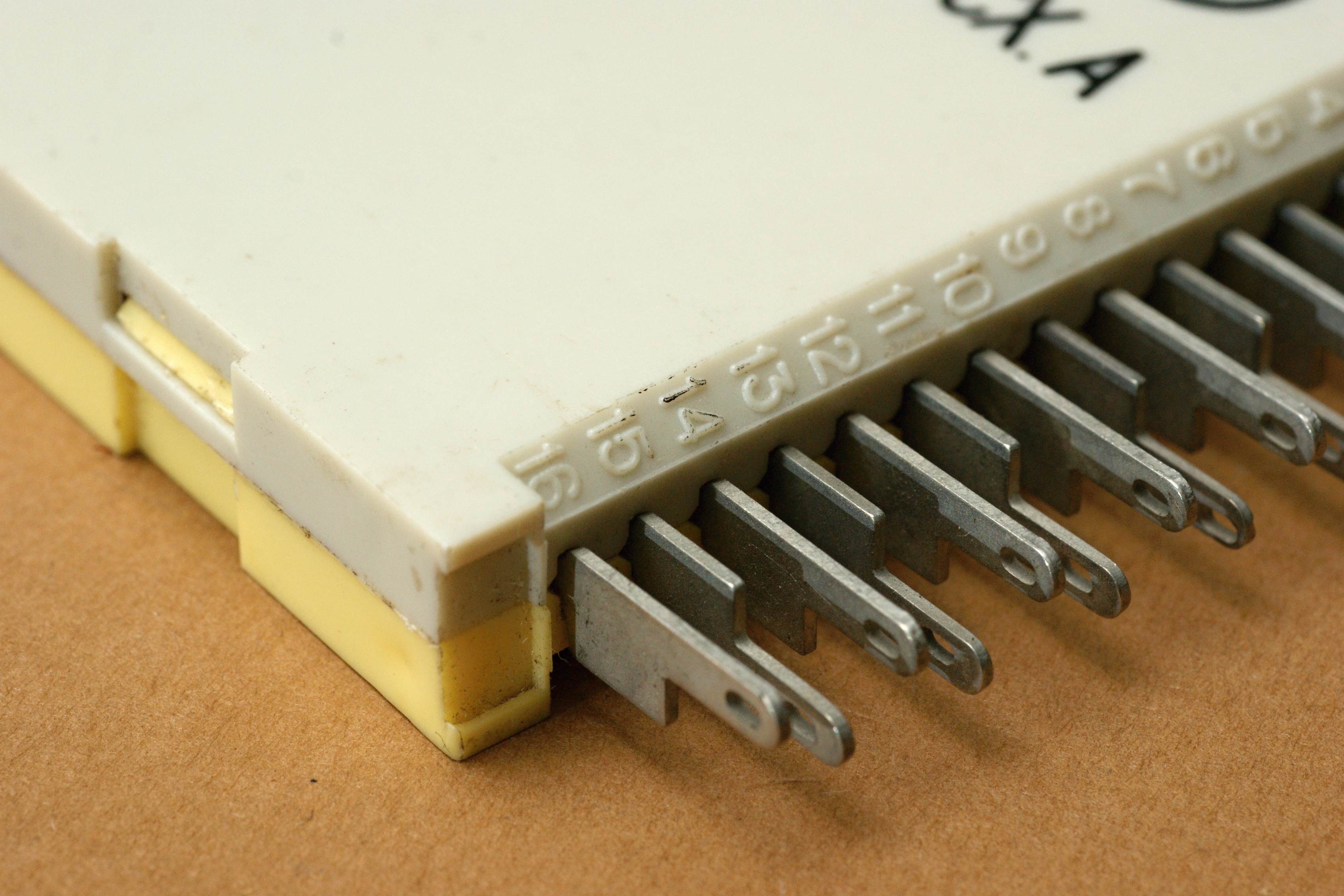

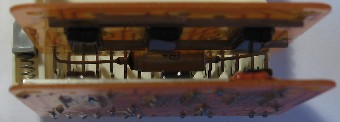

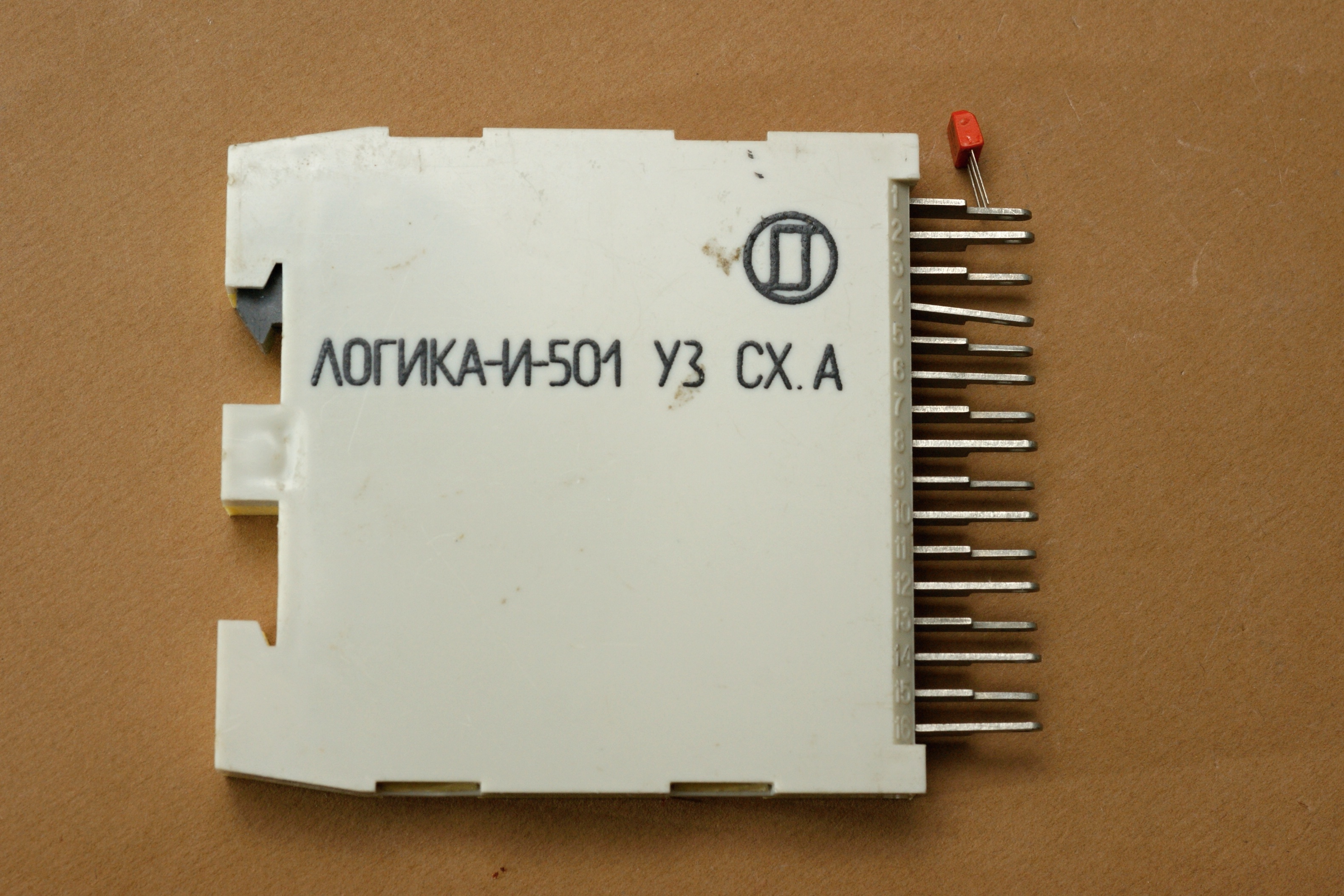

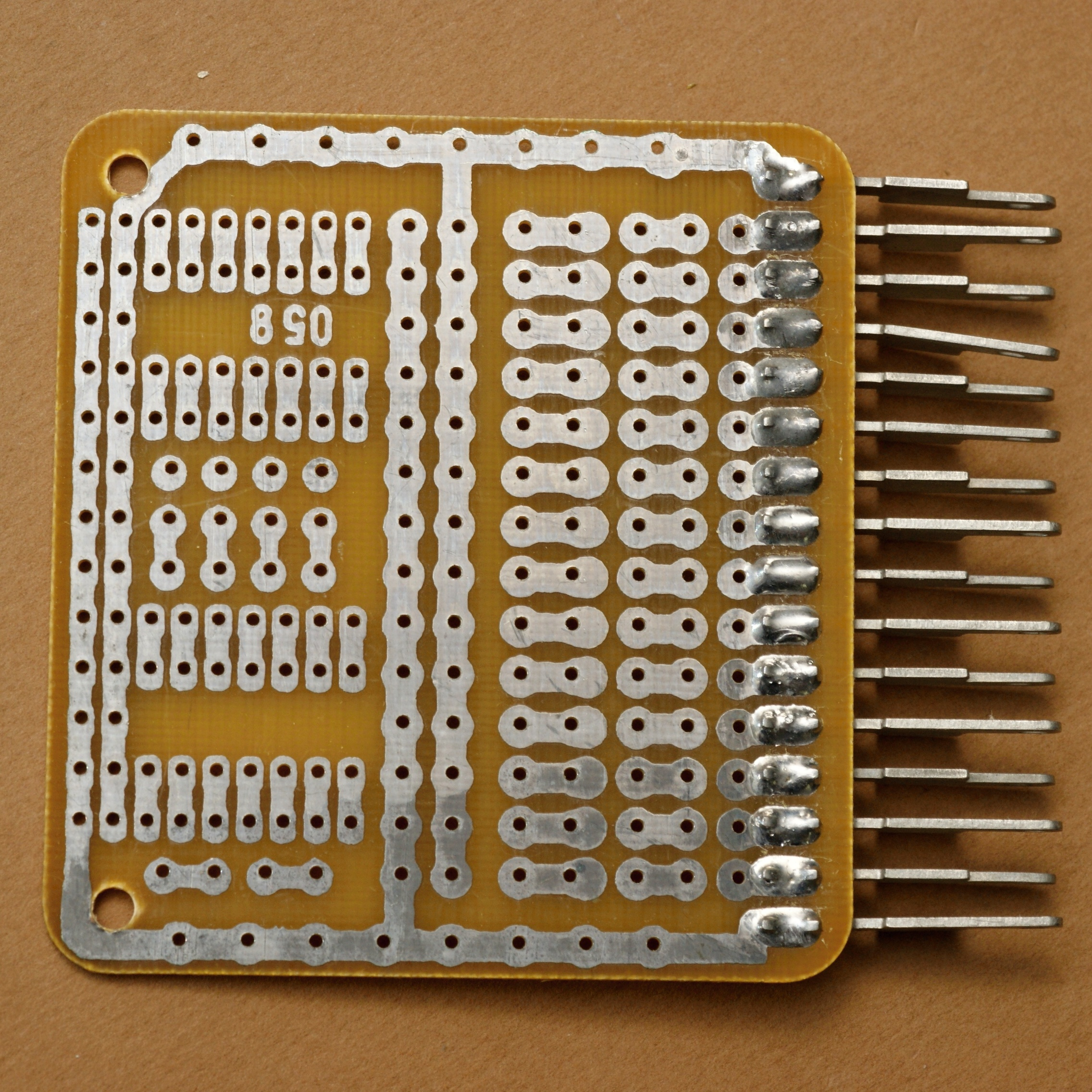

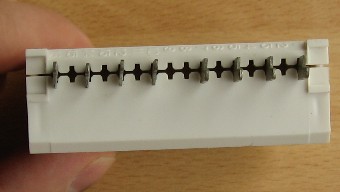

Элементы управления серии «Логика-И» имели и существенные
конструктивные отличия от серии
"Логика-Т". Эти отличия
позволили упростить
конструкцию комплектных устройств, уменьшить их материалоемкость, трудоемкость изготовления и монтажа. С учетом входных и выходных узлов можно считать, что элементов «Логика-И»
требовалось в 2—2,5 раза меньше, чем элементов "Логика-Т".
Новая серия элементов управления
была разработана в результате научно-технического содружества институтов
ВНИИэлектропривод (г. Москва) и ВНИИР (г. Чебоксары), серийный выпуск элементов начался в 1980 г. на
Калининском (затем Тверском) заводе электроаппаратуры, ныне
"Элтор".
Элементы «Логика-И» по своему назначению делятся на пять групп:

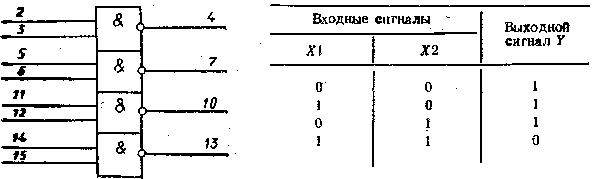

а) логические, состоящие из двух подгрупп, - элементов логических функций и логико-цифровых узлов;
б) функциональные, выполняющие прием и первичную обработку входной информации от объекта управления;
м) времени, реализующие временные функций: задержки, выдержки, серии импульсов определенной частоты и скважности;

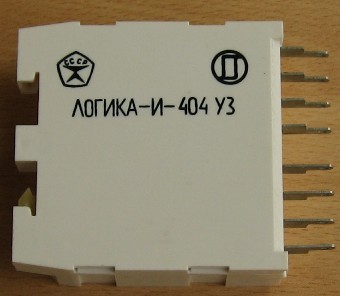

г) выходные, выполняющие выдачу командной информации на исполнительные органы объекта управления;
д) дополнительные.
Номинальное значение напряжения питания всех элементов, за исключением И-201
— И-204, И-206, И-208, И-406, составляет 15 В. Элементы сохраняют работоспособность при отклонении
питающего напряжения от номинального на ±10%. Уровень пульсации напряжения питания всех логических
элементов допускается не более 2%, для всех релейных — не более 6%, для элемента И-205 — до 0,5%,
И-301 — до 1%. Элементы предназначены для работы в климатических условиях по ГОСТ 15150-69 и ГОСТ
15543-70, при этом:
- высота над уровнем моря не более 2000 м;
- верхнее предельное значение температуры окружающего воздуха 55 °С;
- нижнее предельное значение температуры окружающего воздуха —10 °С;
- рабочее положение — любое.
Окружающая среда должна быть невзрывоопасной, не содержащей токопроводящей пыли в концентрациях,
снижающих параметры элементов в недопустимых пределах.
