МГС

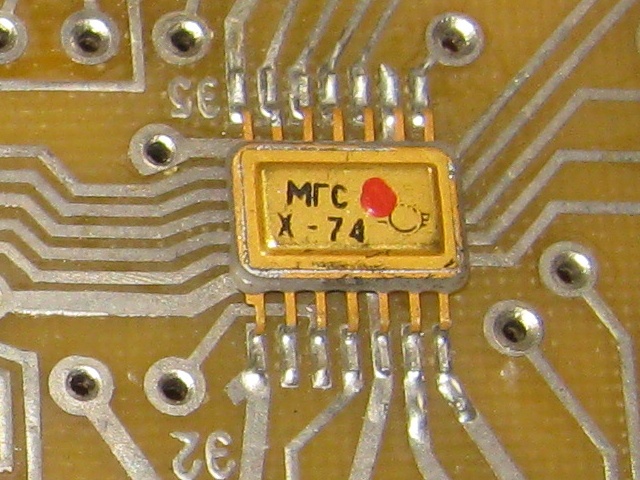

(фото Сергея aka Camuflage-Spb)

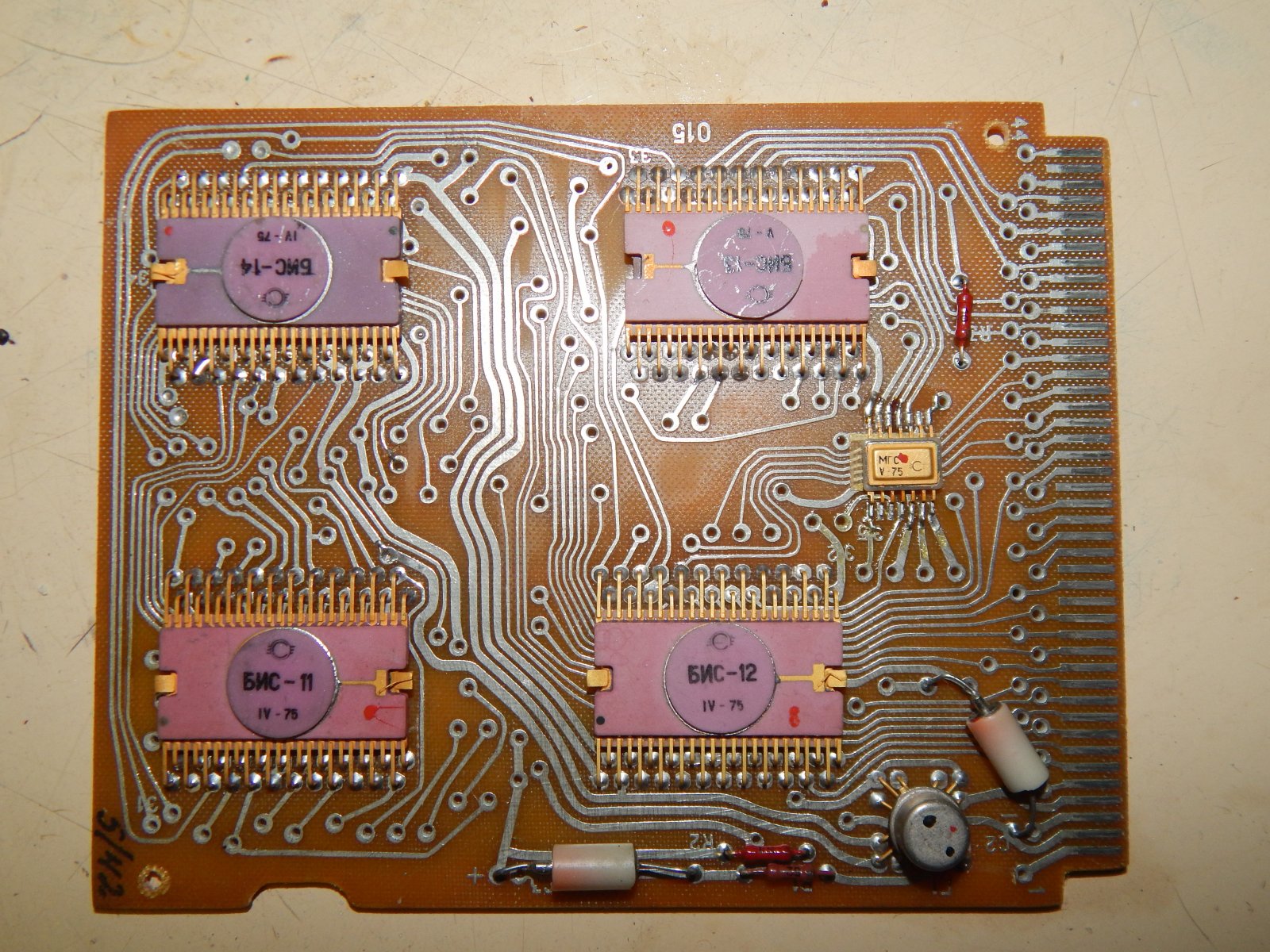

    Схема использовалась совместно с комплектом микросхем СБИС-11...СБИС-14.

    Производители - КБ-2 электронной техники, возглавляемое Филиппом Георгиевичем Старосом (позднее оно же ЛКБ, оно же ЛКТБ ПО "Светлана") разработавшее эту схему, ну а затем производство передали на собственно "Светлану".

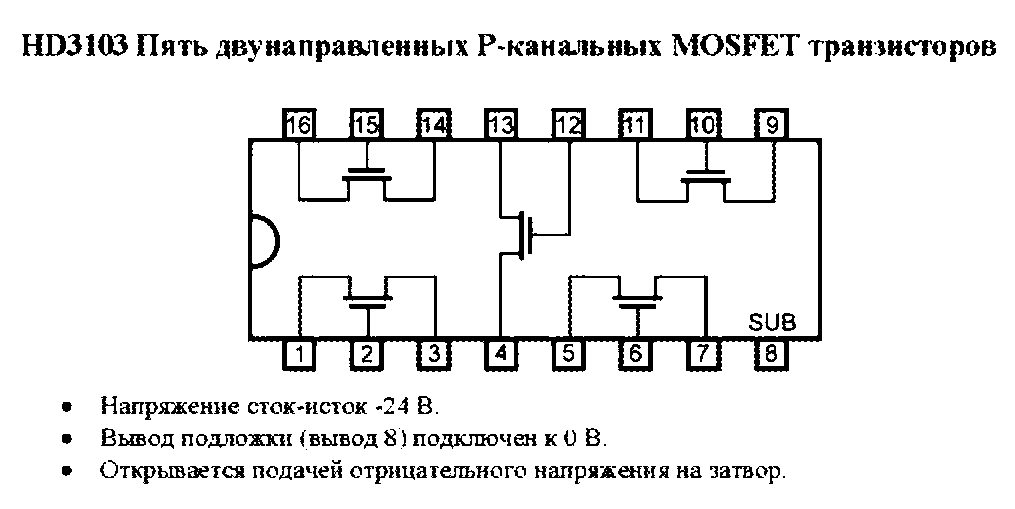

   Восстановление её истории заставило первоначально предположить, что это сборка из пяти p-МОП транзисторов, выполняющих функции токовых ключей, т.е. функциональный аналог Hitachi HD3103 (при этом западный прототип был в другом корпусе, пластмассовом DIP-16).

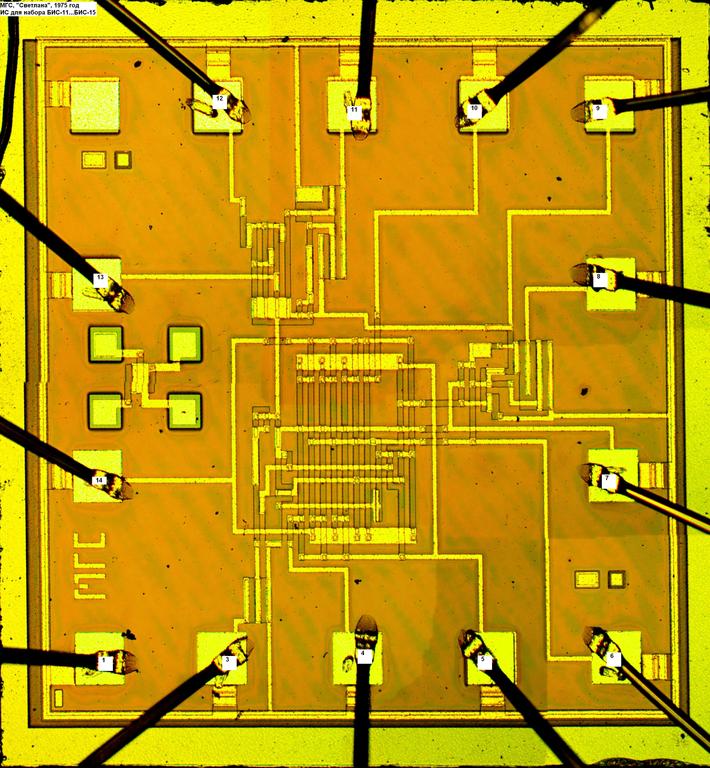

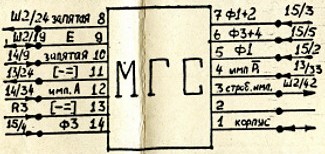

   Однако вскрытие дало неожиданный результат. Схема МГС оказалась совершенно иной, около 70 транзисторов, и её назначение явно сложнее, нежели просто токовый ключ. Как минимум, понятно что схема корректирует два сигнала - сигнал "[– =]" и сигнал запятой - с помощью неких внешних сигналов управления, а также выдает сигнал "строб". Т.е. это полноценный "кусок" калькулятора, который разработчики не втиснули в четыре вышеупомянутые СБИС.

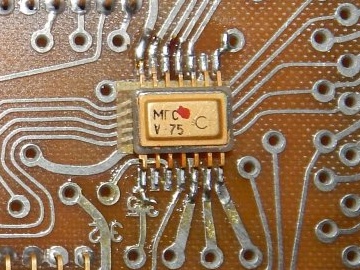

(фото с форума "Портативное ретрорадио")

(фото с форума "Портативное ретрорадио")
