СБИС-11...СБИС-14

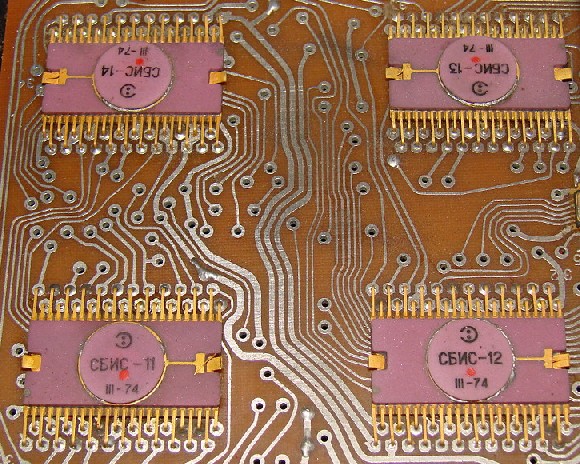

Комплект микросхем из старого микрокалькулятора 24-71. Это самые первые выпуски калькуляторного "чипсета" К145ИП3...К145ИП6 + К145ГГ1. В дальнейшем буква "С" была отброшена, и они стали называться БИС11...БИС14. Переименование это произошло между мартом и ноябрем 1974 года.

   Разработаны и выпускались они в КБ-2 электронной техники под управлением Ф.Г. Староса (оно же в дальнейшем ЛКБ, оно же ЛКТБ ПО "Светлана").

   Микросхемы представляют собой функциональные аналоги Rockwell'овского чипсета (AC2261, AU2271, NRD2256, DC2256) от первого в мире калькулятора на БИС - Sharp QT-8D.

   Про японский комплект почти ничего не известно, кроме функционального назначения. Вероятно, комплект СБИС - это попытка напрямую скопировать Sharp, но попытка не очень удачная (копировали самую первую версию, которая и у японцев была в чем-то проблемной и при копировании еще и ошиблись, отсюда появилась "заплатка" МГС). По крайней мере функционально микросхемы ленинградского комплекта нарезаны очень похоже на японский:

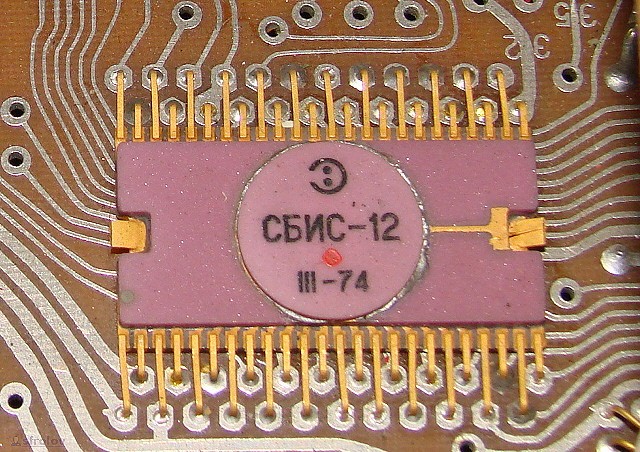

   NRD2256 управляет отображением и порядком чтения функций = К145ИП4 (СБИС12)
   AC2261 обеспечивает арифметику и регистры = К145ИП5 (СБИС13)
   AU2271 управляет цифровым сложением и входным регистром = К145ИП3 (СБИС11)
   DC2266 управляет десятичной точкой = К145ИП6 (СБИС14)

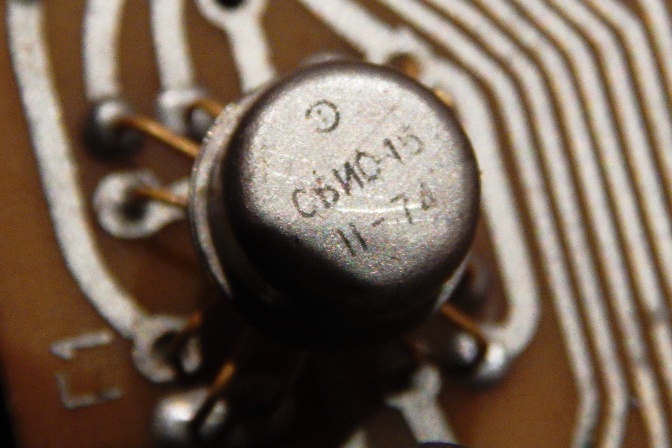

   CG1121 тактовый генератор = К145ГГ1 (СБИС15)


(фото с форума Портативное ретрорадио)

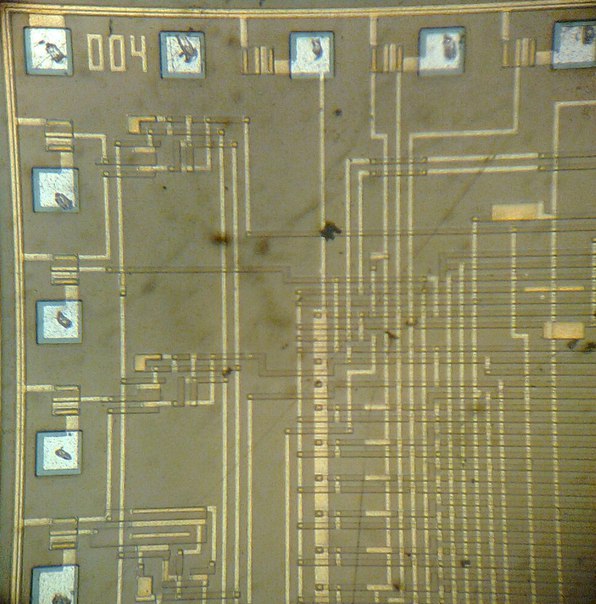

"Фрагмент кристалла одной из четырех микросхем первого советского калькулятора "Электроника 24-71". Размер контактных площадок 75х75 мкм, шаг топологических элементов 30 мкм. Напряжение питания (если память мне не изменяет) 18 В. Р-канал, алюминиевый затвор. Диаметр пластин 40 мм." (по информации из группы Виртуальный музей ЛК(Т)Б).
