МИС-15

   Это кодированное обозначение варианта сверширокополосного монолитного интегрального смесителя СВЧ М43209 (диапазон частот 15-1000 МГц) с приёмкой "1"; опытные серии.

   Разработан он новосибирским ГП "Октава" по ОКР "Тюбик-20". Производитель не маркирован; скорее всего это какое-то из подразделений Новосибирского электровакуумного завода.

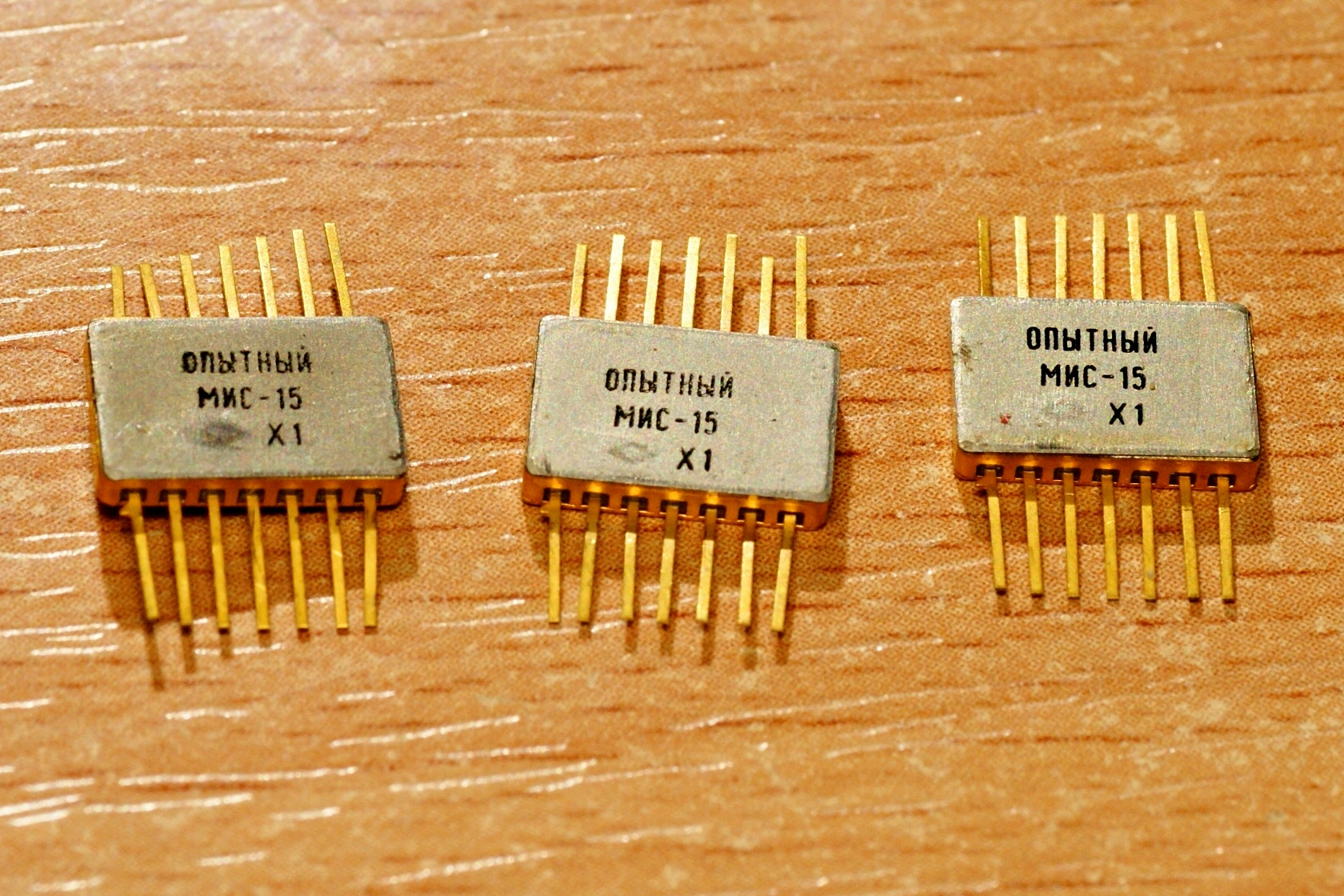

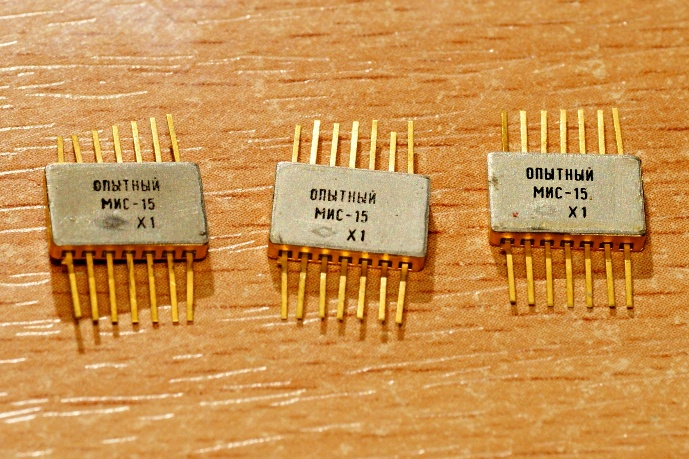

(фото от 1Ж24Б)

Электрические параметры
Рабочий диапазон частот 15...1000 МГц
Динамический диапазон - не менее 80 дБ
Коэффициент шума - не более 8 дБ
Подавление напряжения входного сигнала на выходе по отношению к уровню сигнала промежуточной частоты - не менее 20 дБ
Подавление напряжения гетеродина на выходе по отношению к уровню сигнала промежуточной частоты - не менее 20 дБ
Коэффициент передачи по мощности - не менее 7 дБ

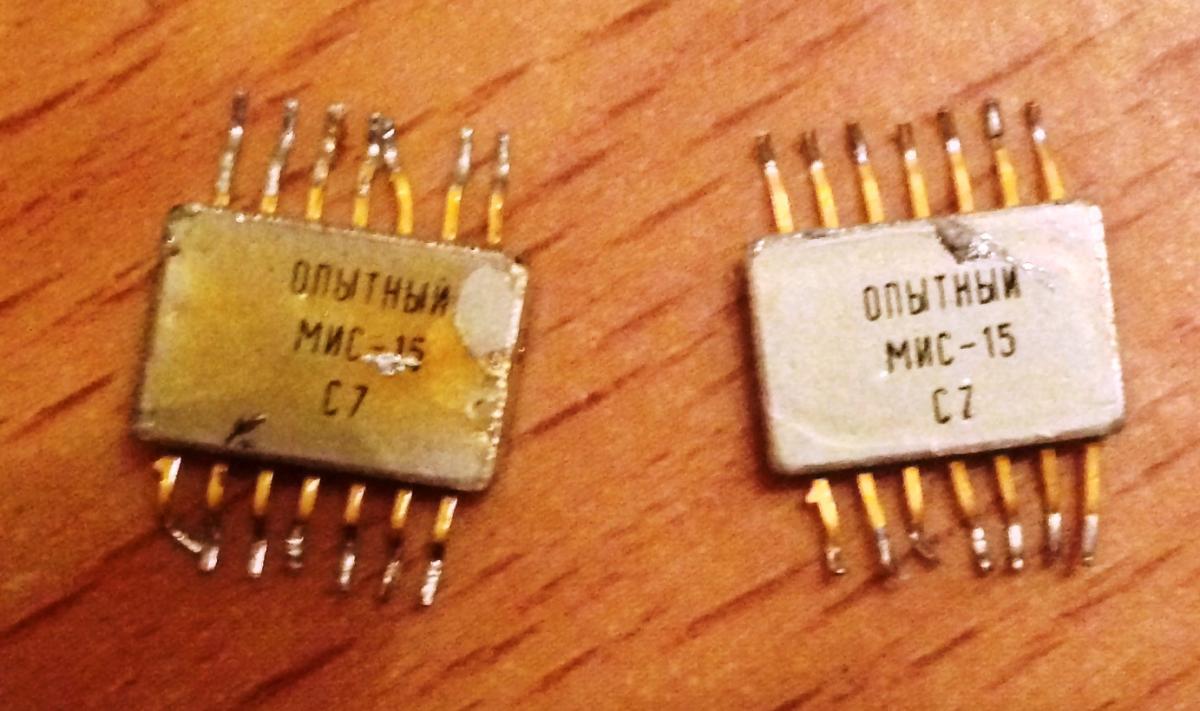

Любопытно, что в 1992 году они ещё так и не вышли из стадии опытных :


(фото с Форума радиодеталей)
