Серия маломощных меднозакисных выпрямителей "для работы в схемах модуляции и электроизмерительных схемах". Они собирались из таблет диаметром 2, 4, 5 и 7 мм в керамической трубке; количество таблет могло быть от 1 до 15. Размеры корпусов при этом были унифицированы и имели два варианта по длине и два по диаметру. Ныне чаще всего встречаются образцы с одной таблетой; видимо, это были самые массовые варианты для всех размеров.
Рекламные листки с Всесоюзной промышленной выставки 1956 года на МКВ-5-4 и МКВ-7-12.
Вероятно, они были скопированы с трофейных немецких образцов, ибо в Германии такая конструкция была разработана ещё около 1940 года. Производитель не маркирован, но я уверен, что это завод полупроводниковых приборов, Йошкар-Ола.

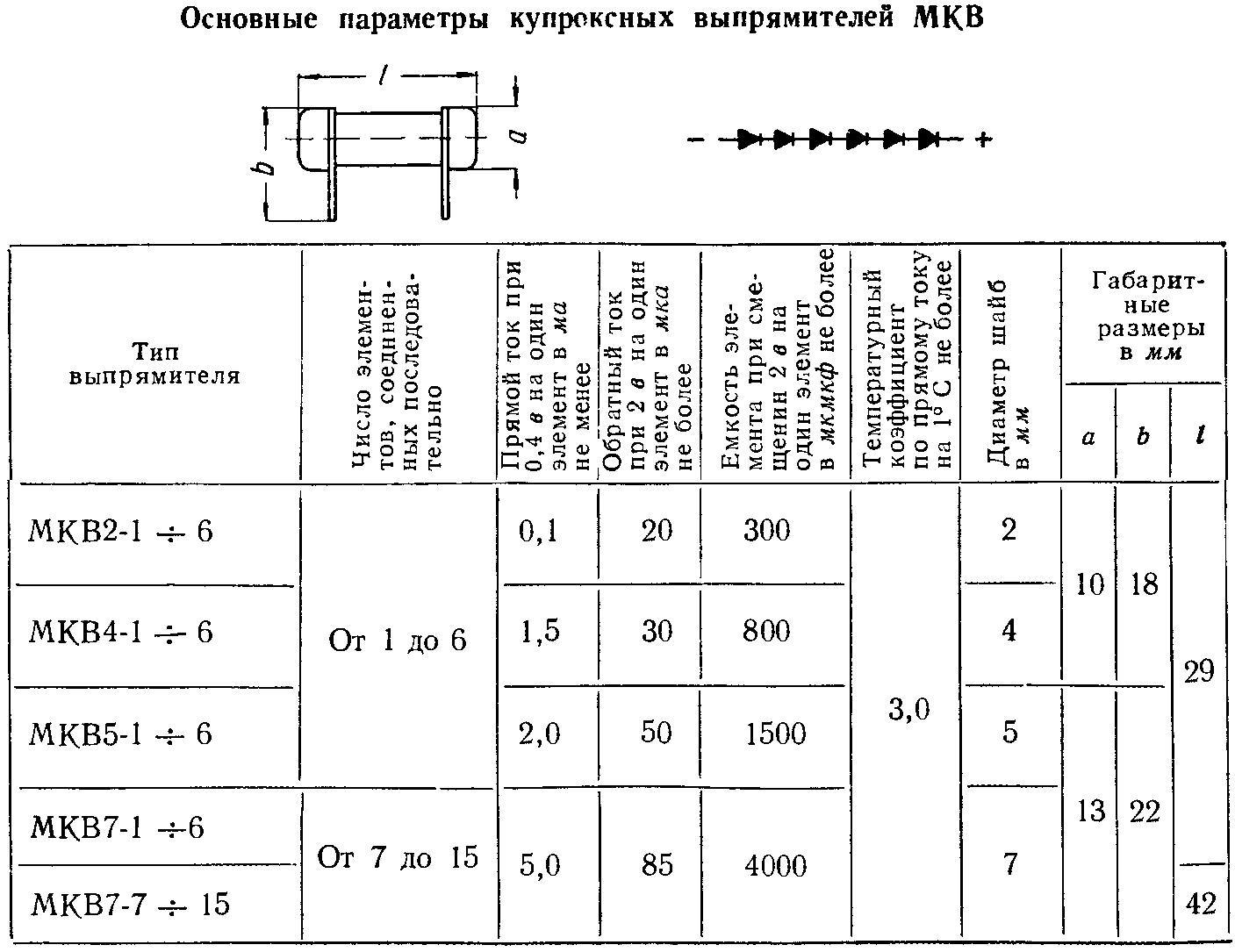

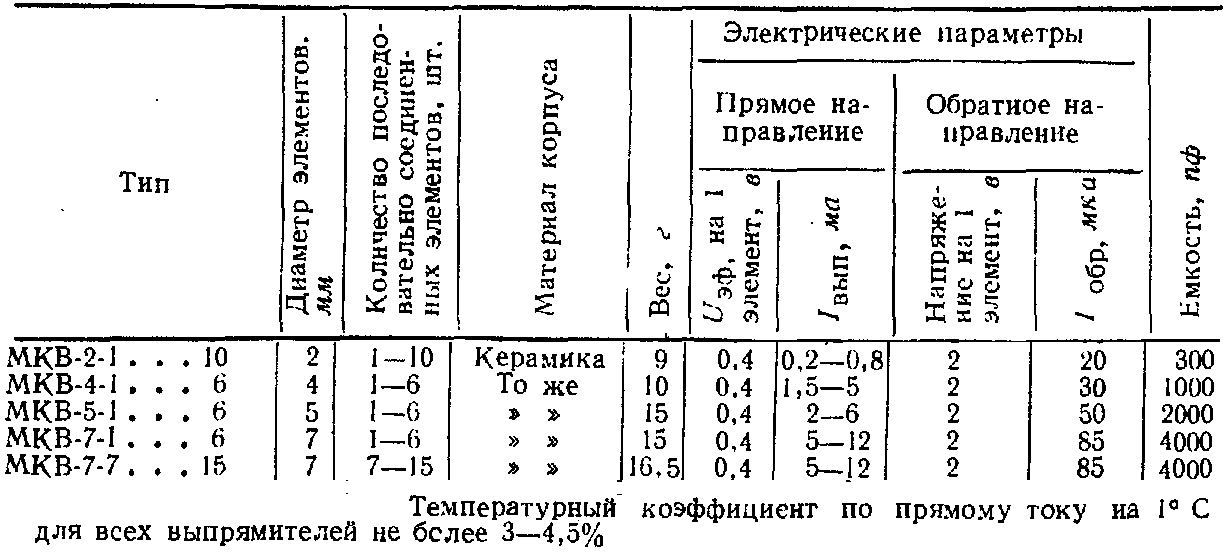

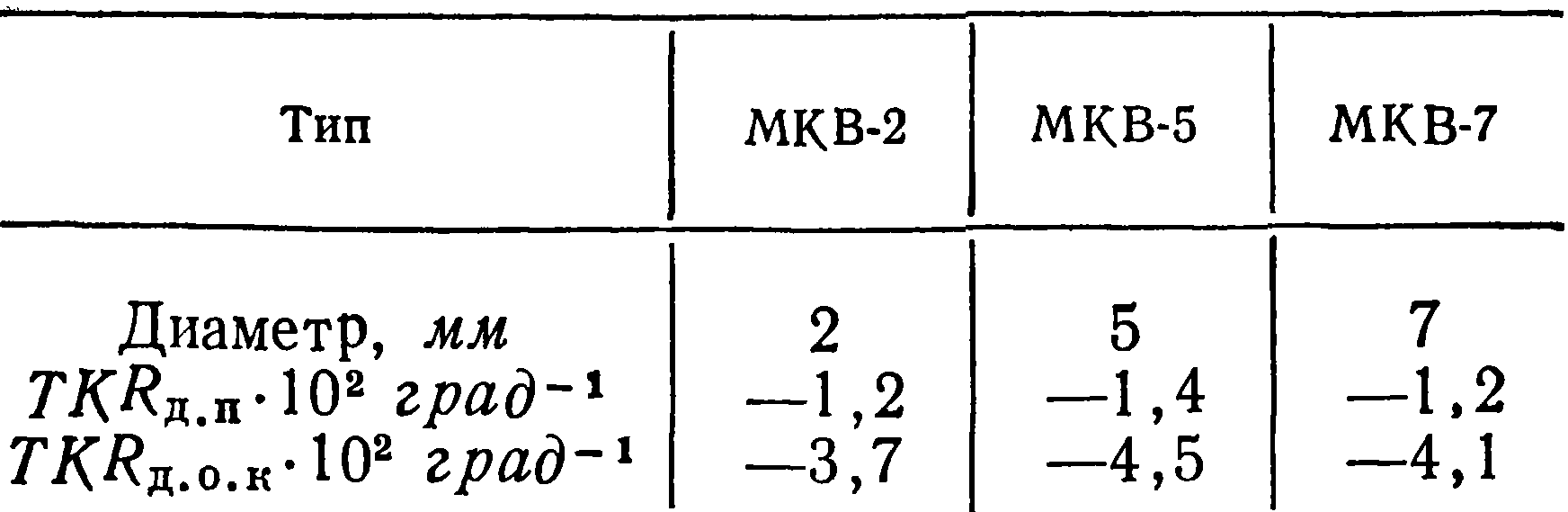

Интересно, что данные на них в разных источниках несколько отличаются друг от друга:

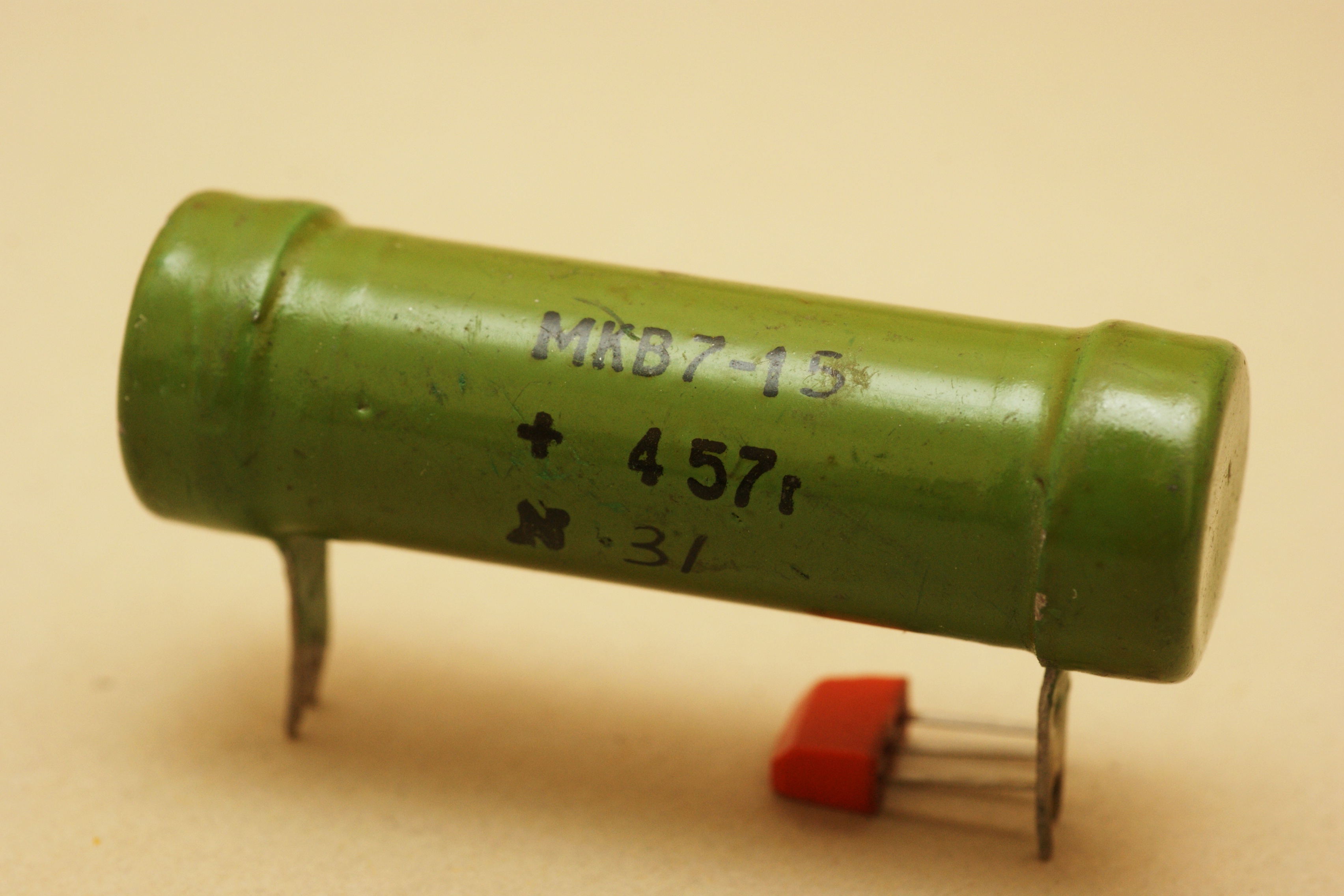

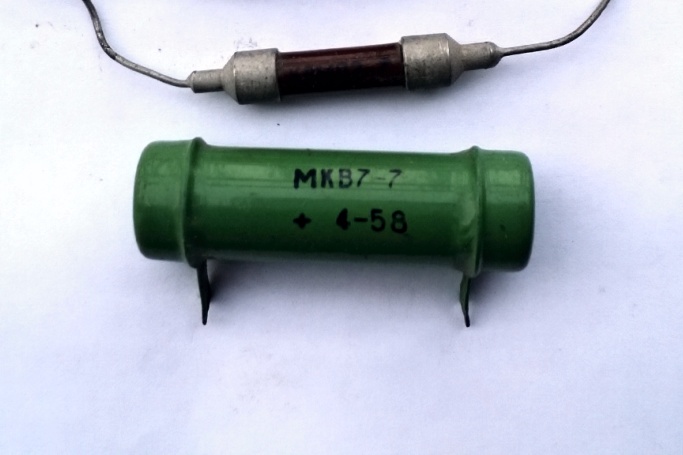

(фото с форума Портативное ретрорадио)

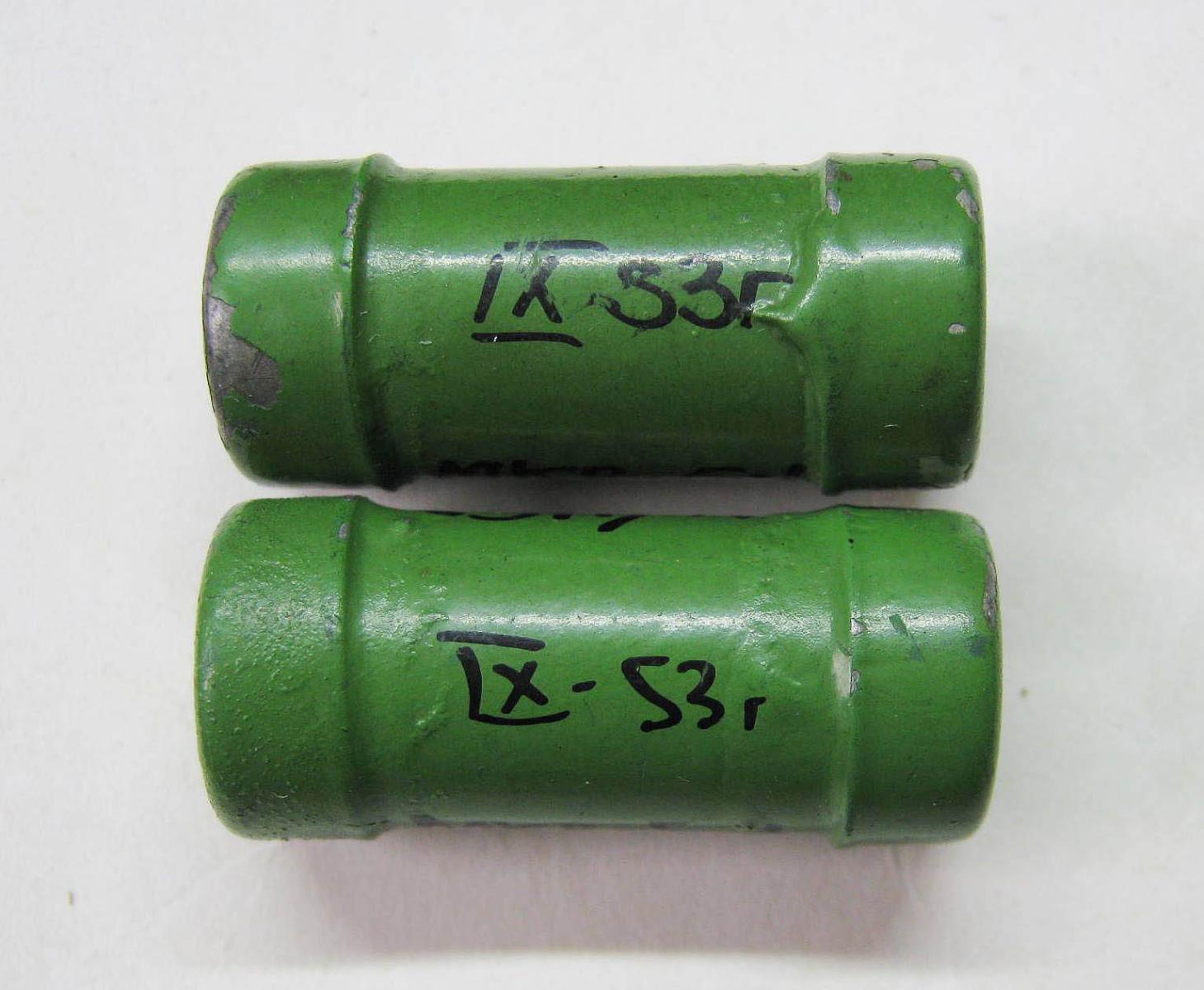

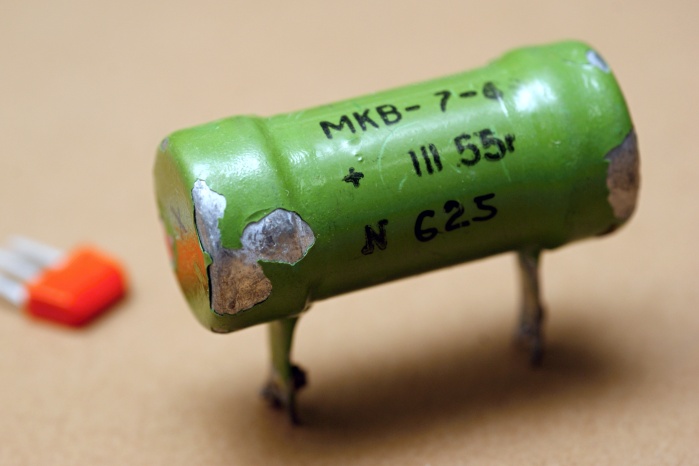

Образцы 1953 года, отмаркированные ещё вручную. Полагаю, это из ранних партий:
|
|

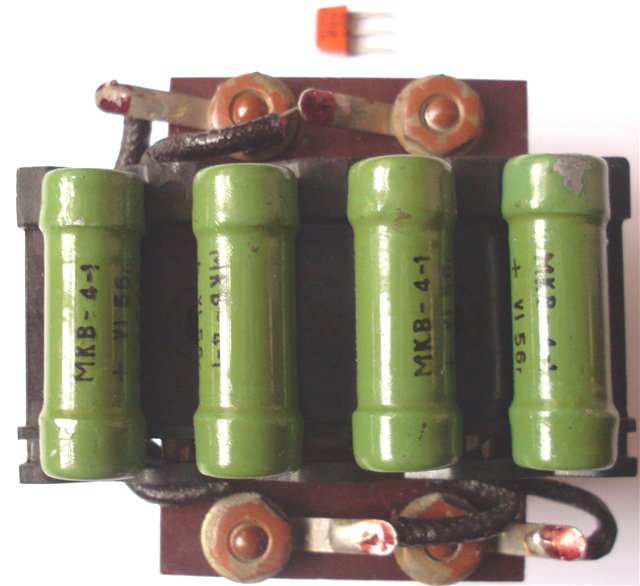

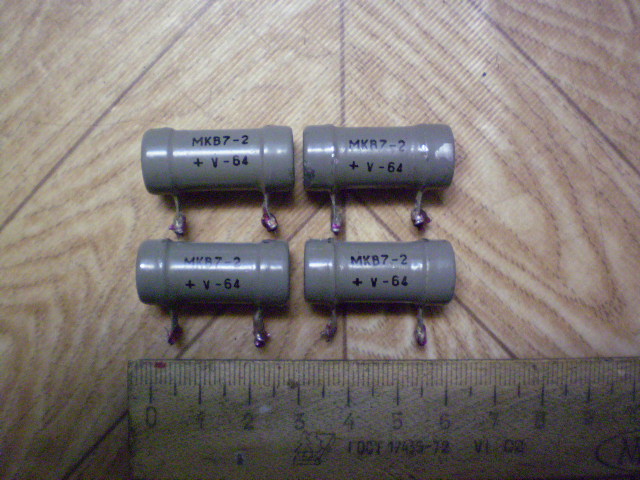

(фото с форума Портативное ретрорадио)

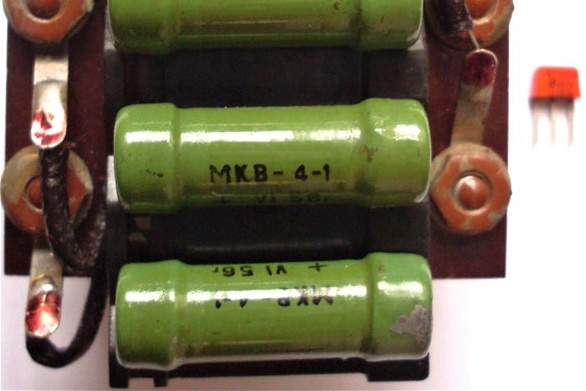

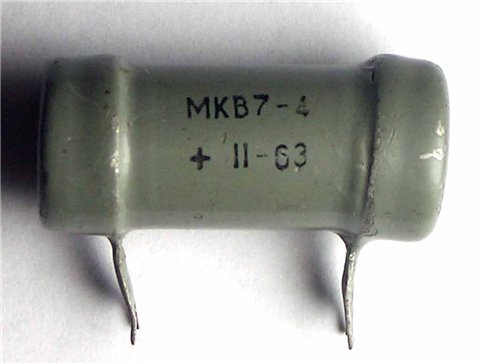

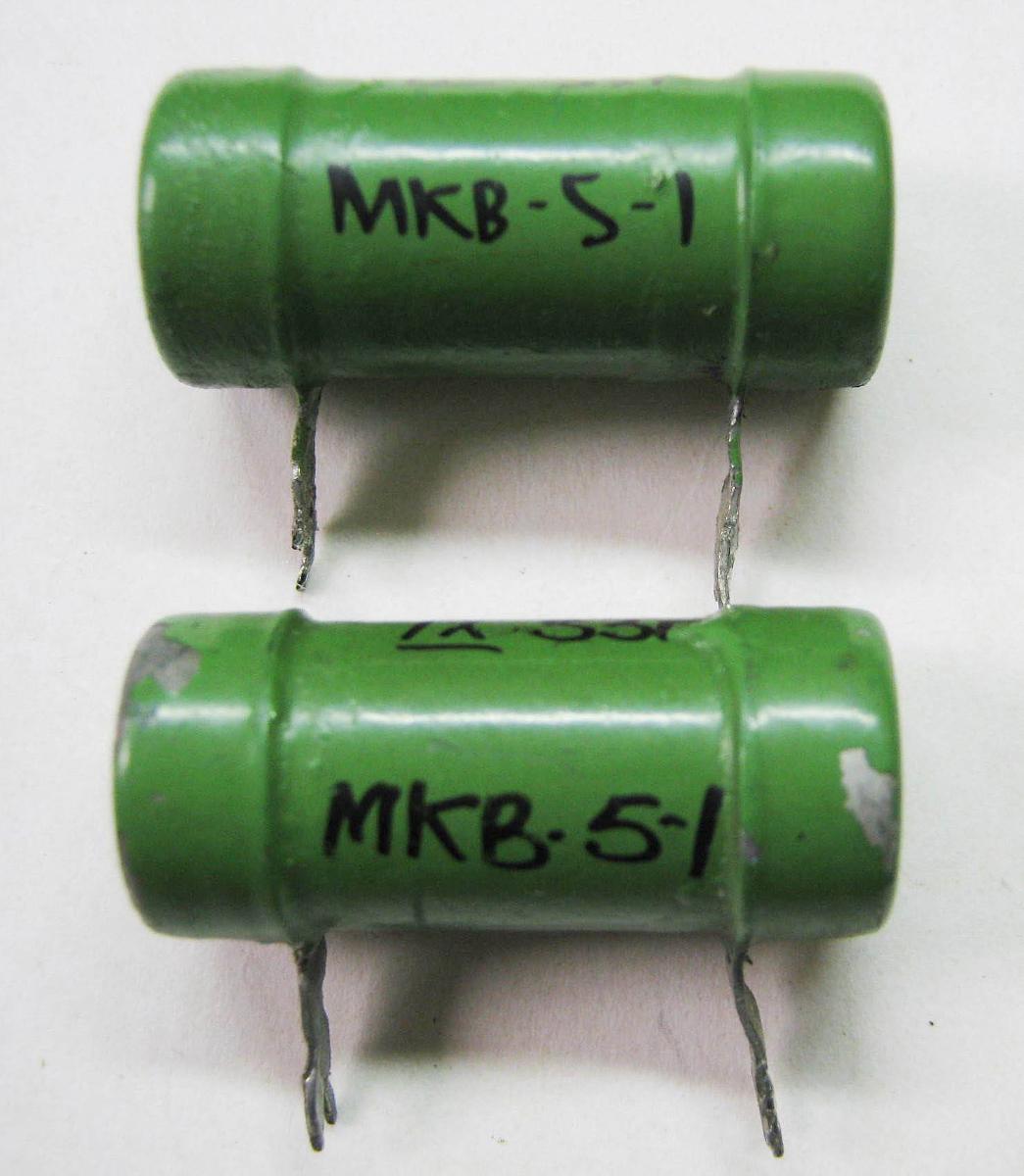

(фото Владимира, г.Пермь)

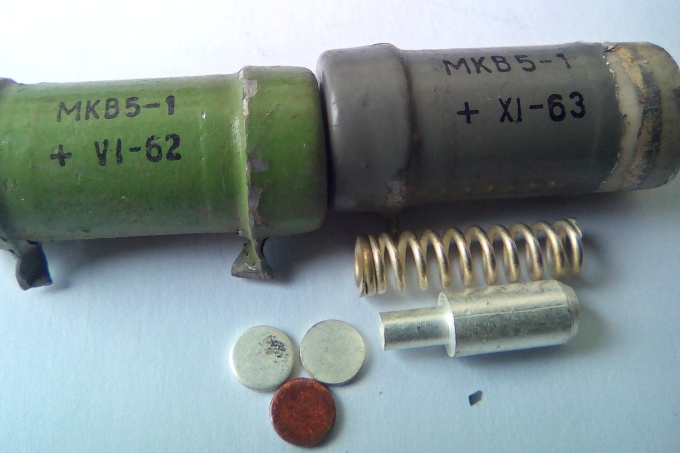

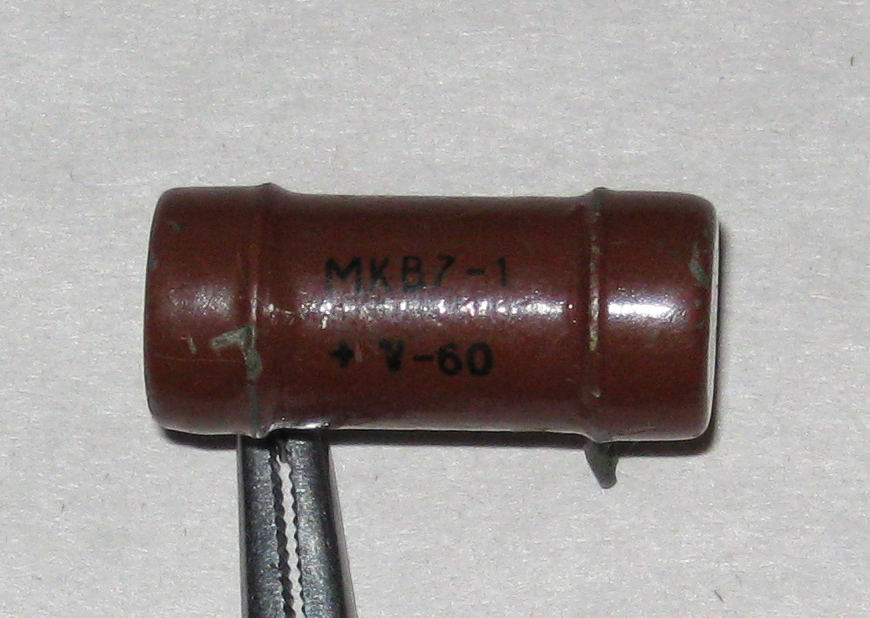

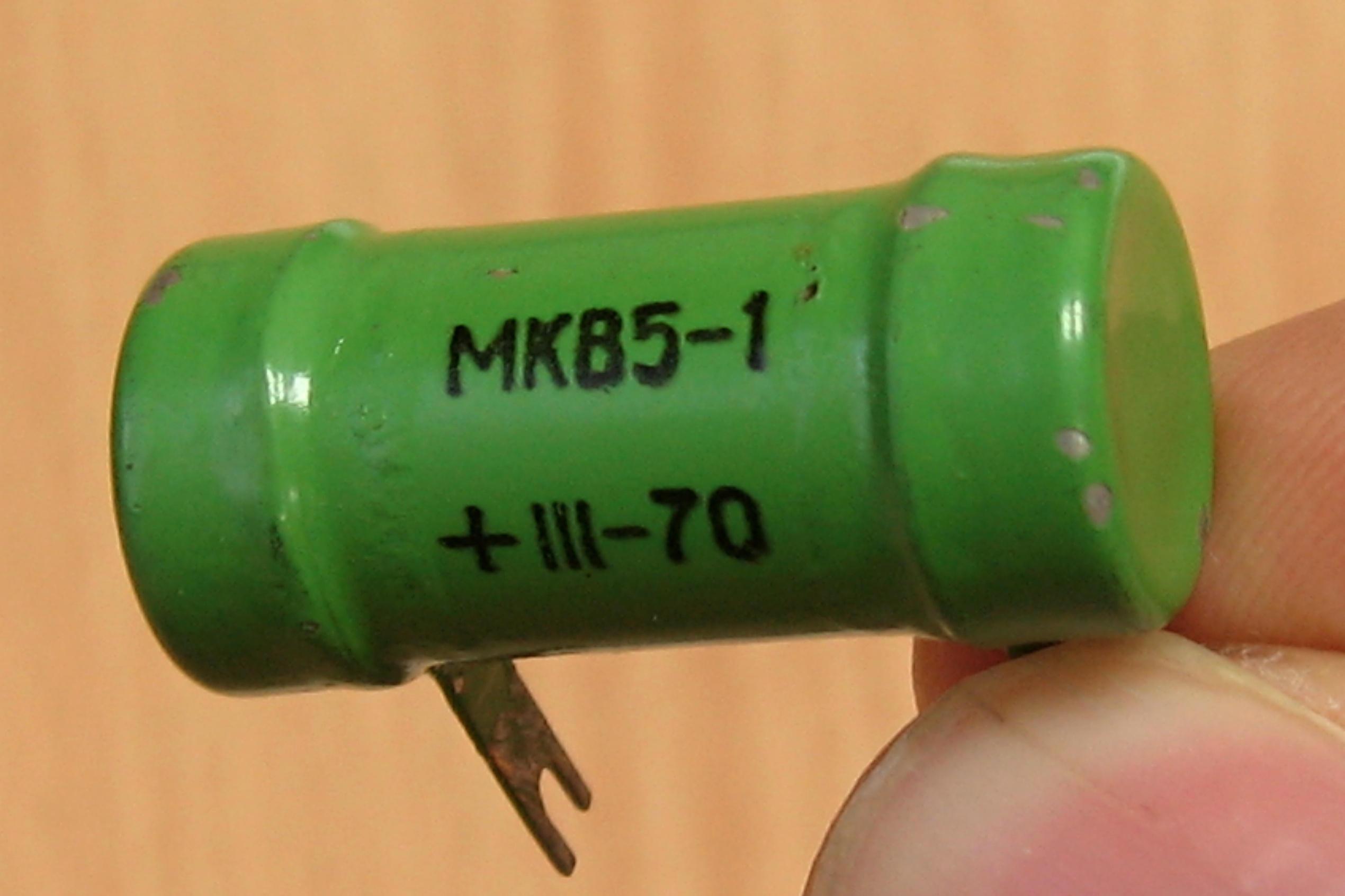

(фото с форума Аудиопортал)

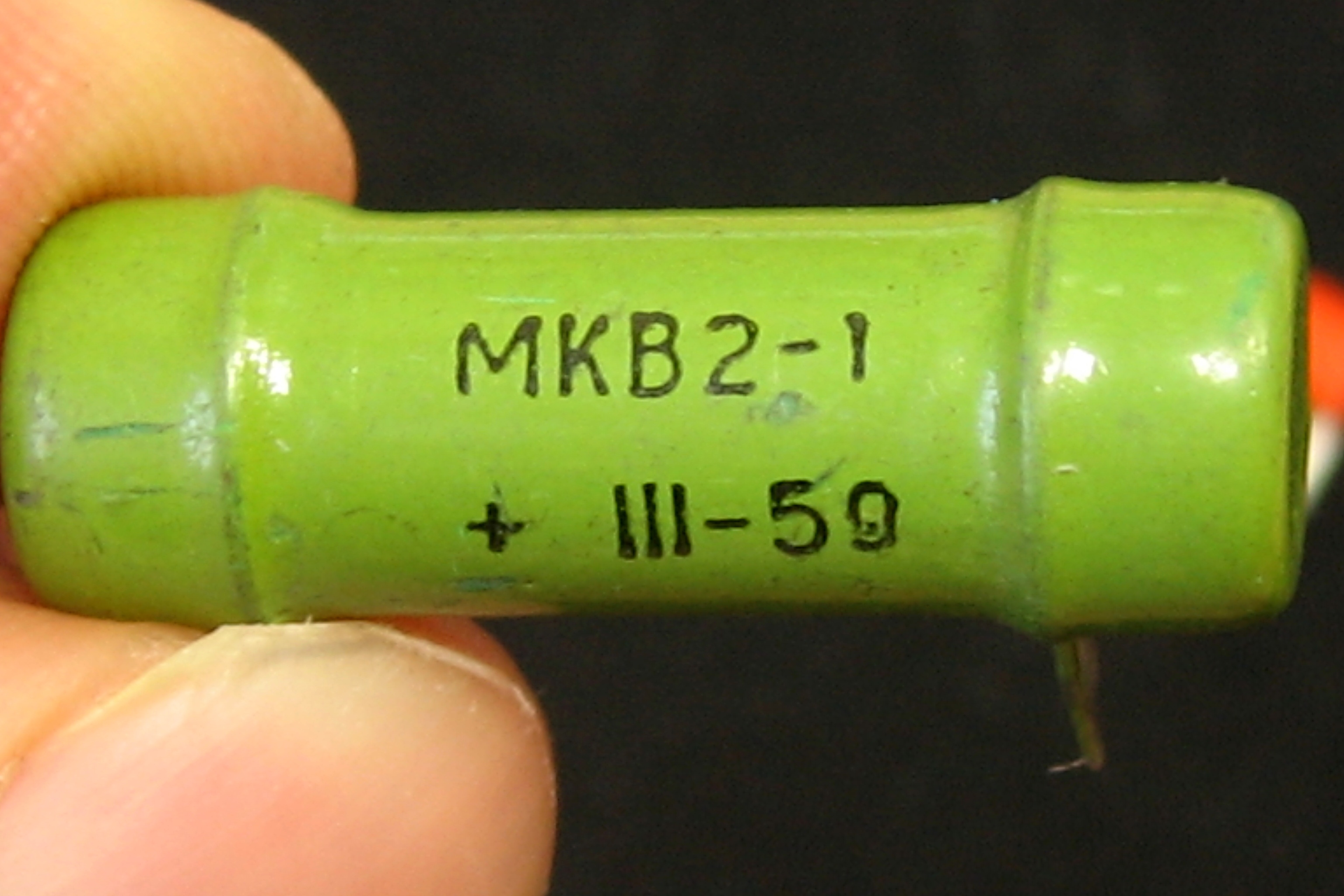

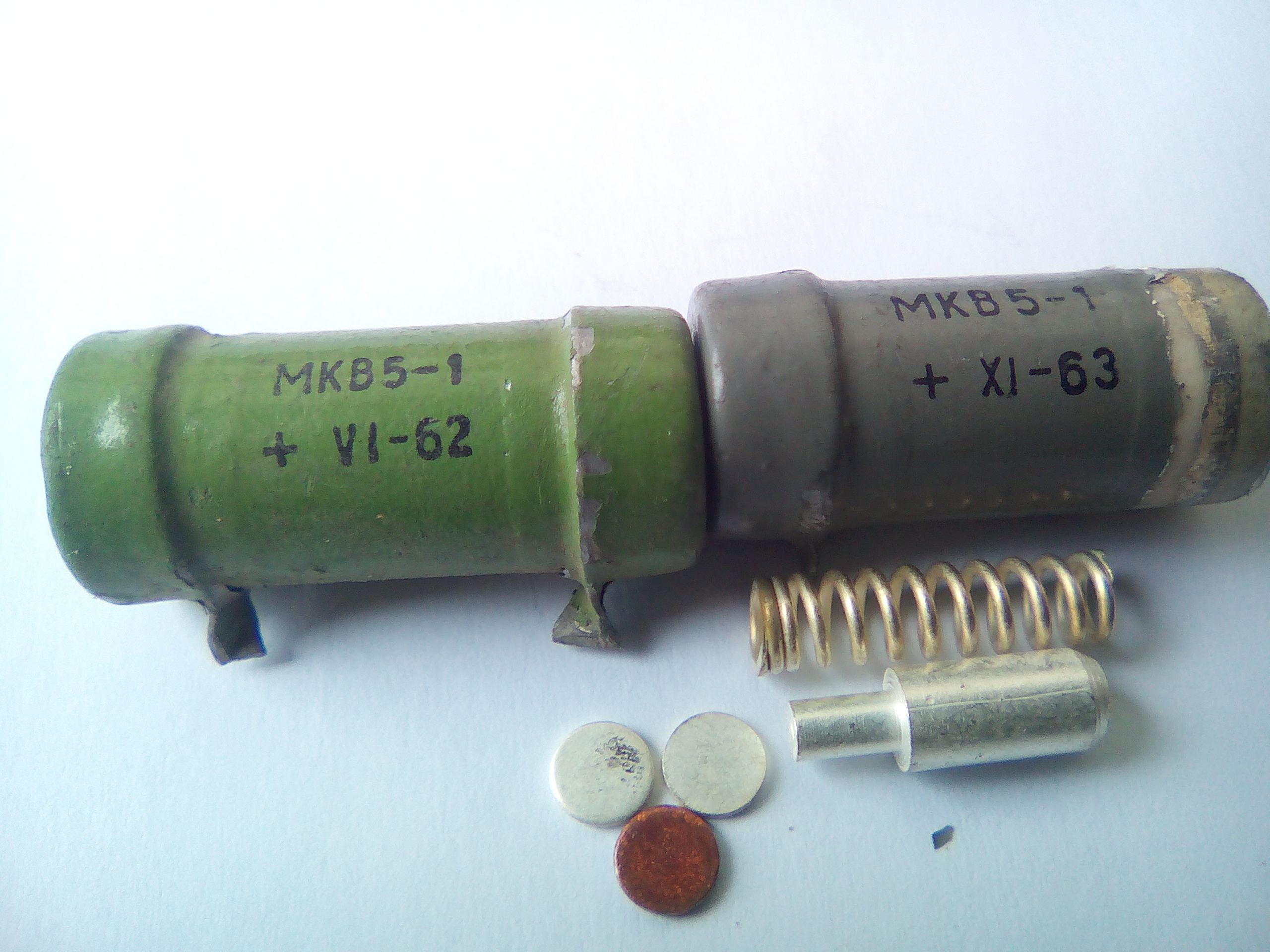

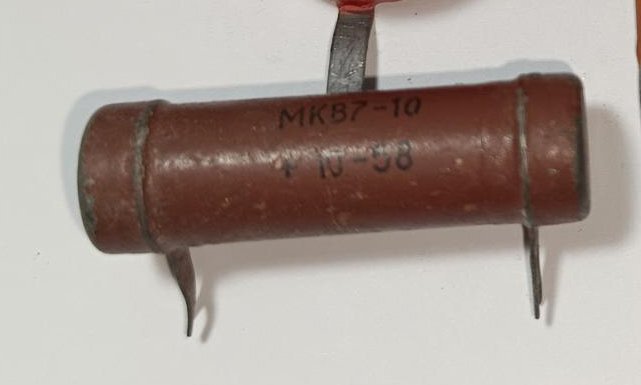

(фото Владимира, г.Пермь)

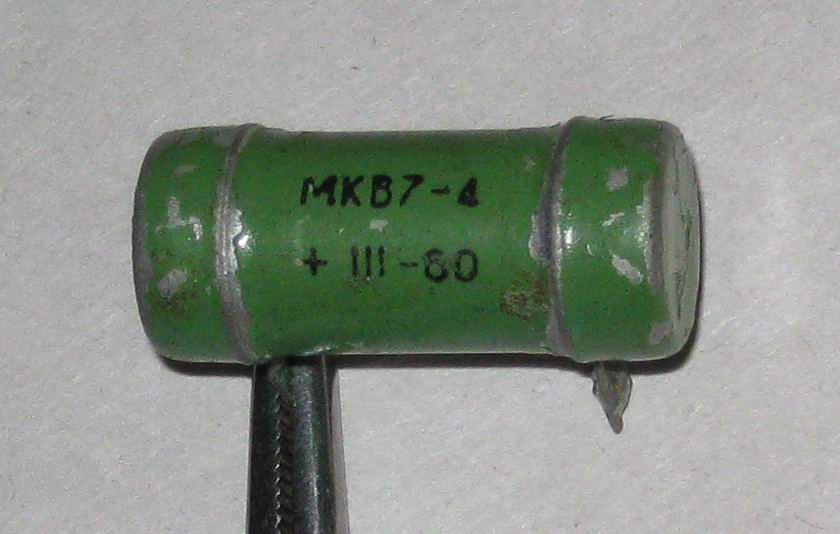

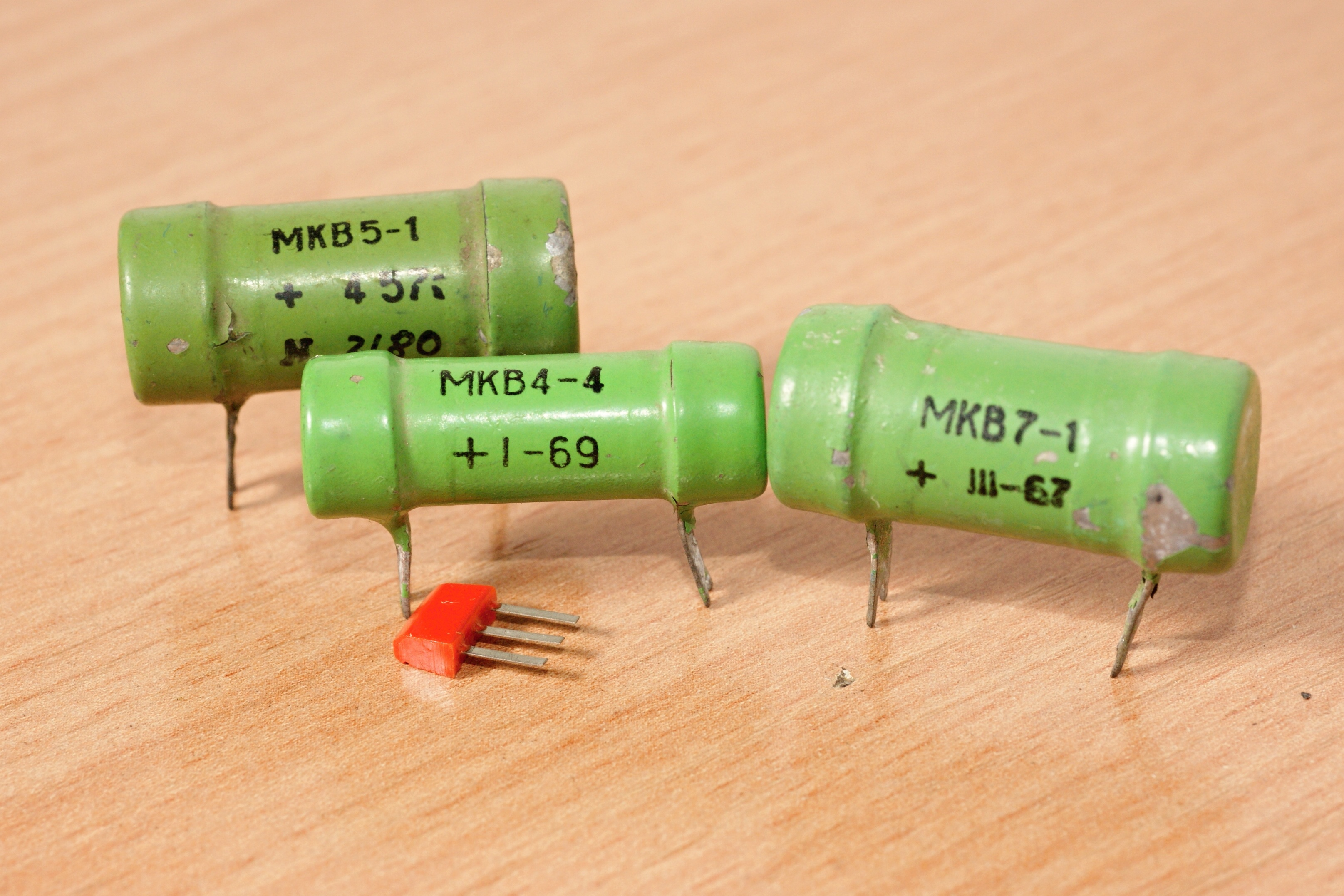

(фото с форума Портативное ретрорадио)

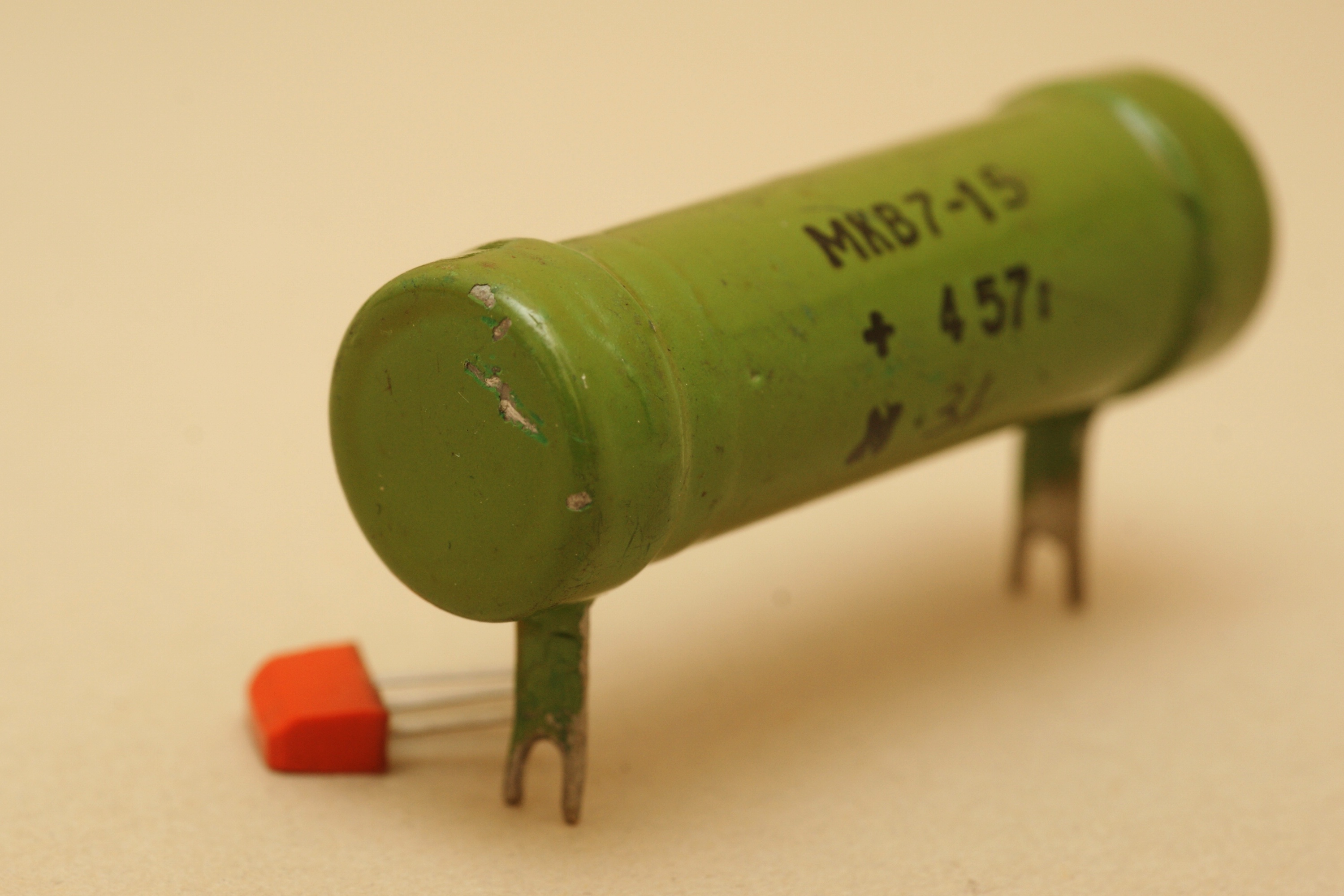

(фото с форума Портативное ретрорадио)
Источники:
1. Всесоюзная промышленная
выставка. Сборник справочных листков. 1956. -
Министерство радиотехнической
промышленности.
2. ЦНИИТМАШ. Справочные данные по электрооборудованию. Книга 95. Машгиз. Москва, 1960.
3. Тищенко Н.М. Магнитные усилители
повышенной стабильности. М.-Л.,
Госэнергоиздат, 1963 (Библиотека по
автоматике, вып. 73).
4. Справочник по полупроводниковым приборам.
Лавриненко В. Ю. Изд. четвертое,
переработанное и дополненное. "Техника", 1966.
5. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П.
Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
