МРГЧ

Прецизионные особостабильные (М)икропроволочные резисторы... расшифровки букв РГЧ пока нет... для Разделяющихся Головных Частей? :))

Применялись в измерительной аппаратуре, устройствах автоматики и управления, вычислительной технике.

Подобны резисторам МВСГ, но в, отличие от тех, предназначены для работы в цепях переменного тока.

Пожалуй, это самые редкие из микропроволочных резисторов первого поколения. Причем, если судить по маркировке, то разработаны они не позднее 60-х годов, а вот в литературе встречаются лишь начиная с конца 70-х.

Производитель неизвестен. Предполагаю, что это ПО "Микропровод", Кишинёв, Молдавия.

Электрические параметры

Диапазон выпускаемых номиналов - от 10 кОм до 3 МОм
Максимально допустимая рассеиваемая мощность - 0,25; 0,5; 1 Вт
Допускаемое отклонение от номинального сопротивления +0,03% +0,05% +0,1%
Рабочее напряжение в зависимости от мощности 500 ... 1000 В
ТКС - (+1,5 ... +6)х10-5 на 1°С
Частотная погрешность - 5%
Рабочая температура -60 ... +100°С
Пониженное атмосферное давление от 5 мм рт. ст (при этом остальные микропроволочные резисторы могут работать при давлении не ниже 630 мм рт. ст.
Вибрационные нагрузки в диапазоне частот 1-200 Гц – до 10g
Гамма-процентный ресурс работы при λ=90% - 4000 ч
Срок сохраняемости 10 лет

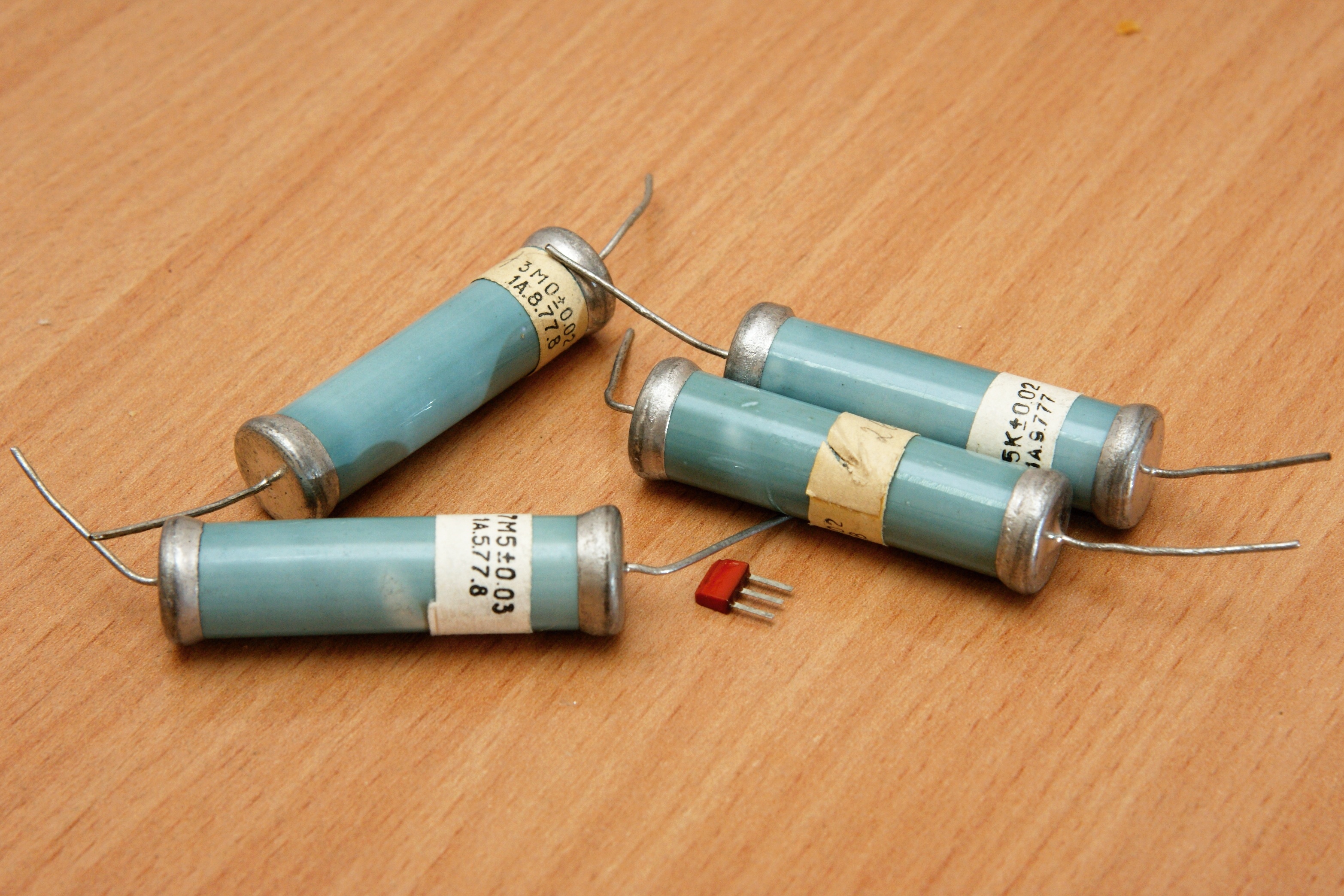

(фото Юрия Бирулева)

Источники:

1. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977
2. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
3. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
4. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
5. Приборы и средства автоматизации. Отраслевой каталог 3.6 Принадлежности, запасные части к электроизмерительным приборам. Москва, Всесоюзный Научно-Исследовательский Институт Информации и Экономики (ИНФОРМПРИБОР), 1992.
6. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
