МВСГ

   (М)икропроволочные (В)ысоковольтные в (С)теклянной изоляции, (Г)ерметичные.

   Справочный лист на них.

   Были разработаны для применения в аналоговых вычислительных машинах; применялись также в измерительной аппаратуре, устройствах автоматики и управления. Начало выпуска - скорее всего, первая половина 60-х годов.

   Особенность - предназначены для использования в цепях только постоянного тока. Выполнены из манганинового микропровода в стеклянной изоляции диаметром от 3 до 10 мкм со стеклянной изоляцией толщиной 2...4 мкм.

   Представляют собой герметизированнный вариант резисторов МВС. Проблемой тех было значительное различие в температурных коэффициентах линейного расширения различных частей конструкции, что сужало интервал рабочих температур резисторов. С целью повышения стабильности характеристик проводящий элемент резисторов поместили в герметичную оболочку.

   Производитель - кишинёвский завод (позднее НПО) "Микропровод".

Электрические параметры

Диапазон выпускаемых номиналов - от 10 кОм до 10 МОм (согласно справочникам; фотографии явно это опровергают, ибо известны образцы до 1000 МОм)
Максимально допустимая рассеиваемая мощность - 0,125 ; 0,25; 0,5; 1 Вт
Допускаемое отклонение от номинального сопротивления +0,03% +0,05% +0,1% +0,2%
Рабочее напряжение в зависимости от мощности 500 ... 1600 В (по некоторым справочникам 400 ... 1000 В)
Рабочая температура -40 ... +100°С
ТКС - (+1,5 ... +6)х10-5 на 1°С

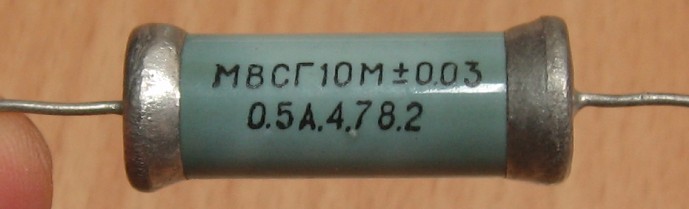

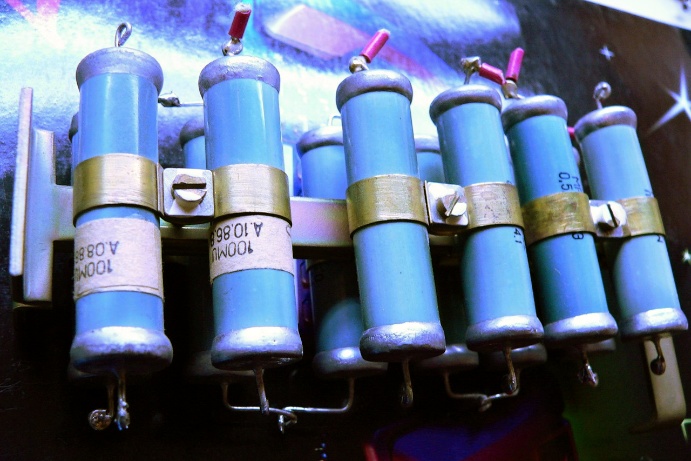

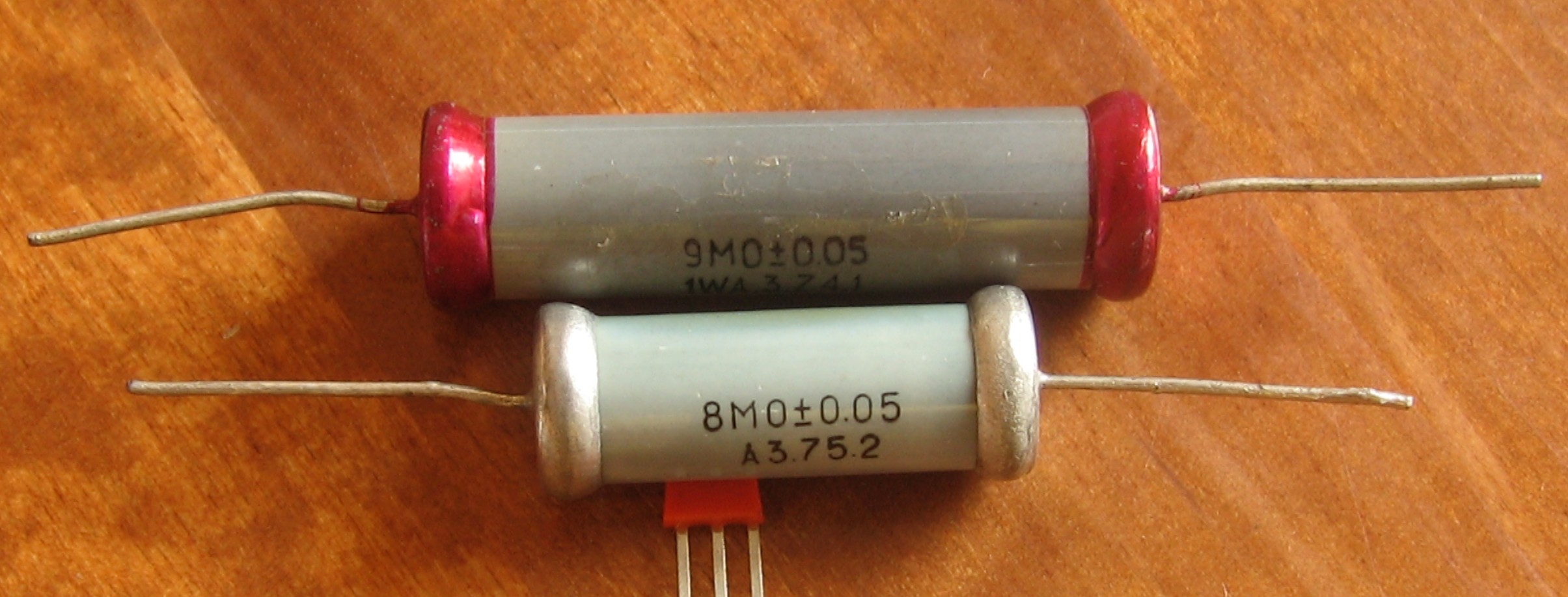

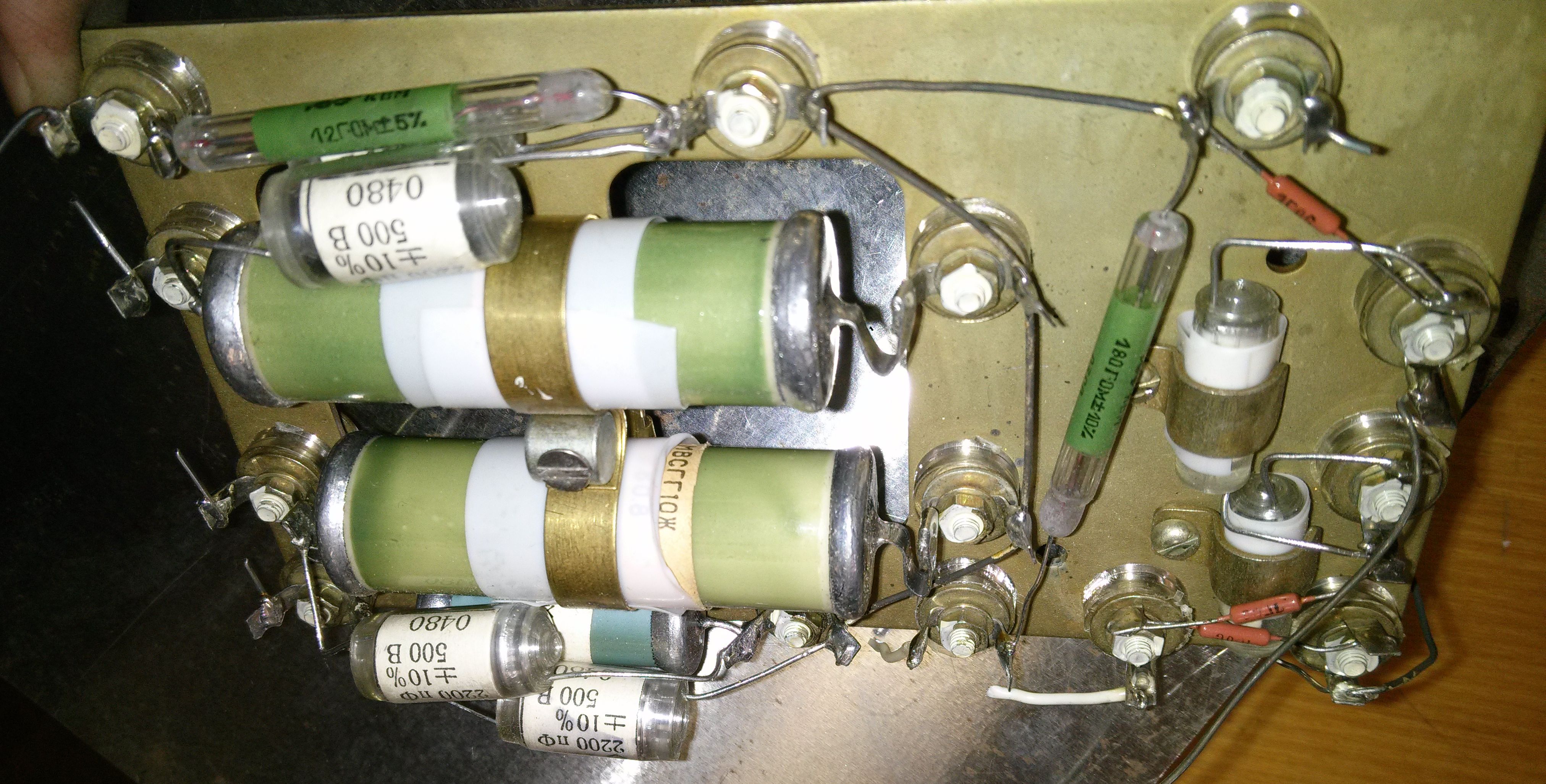

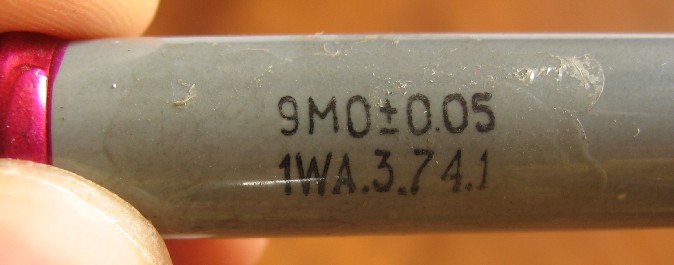

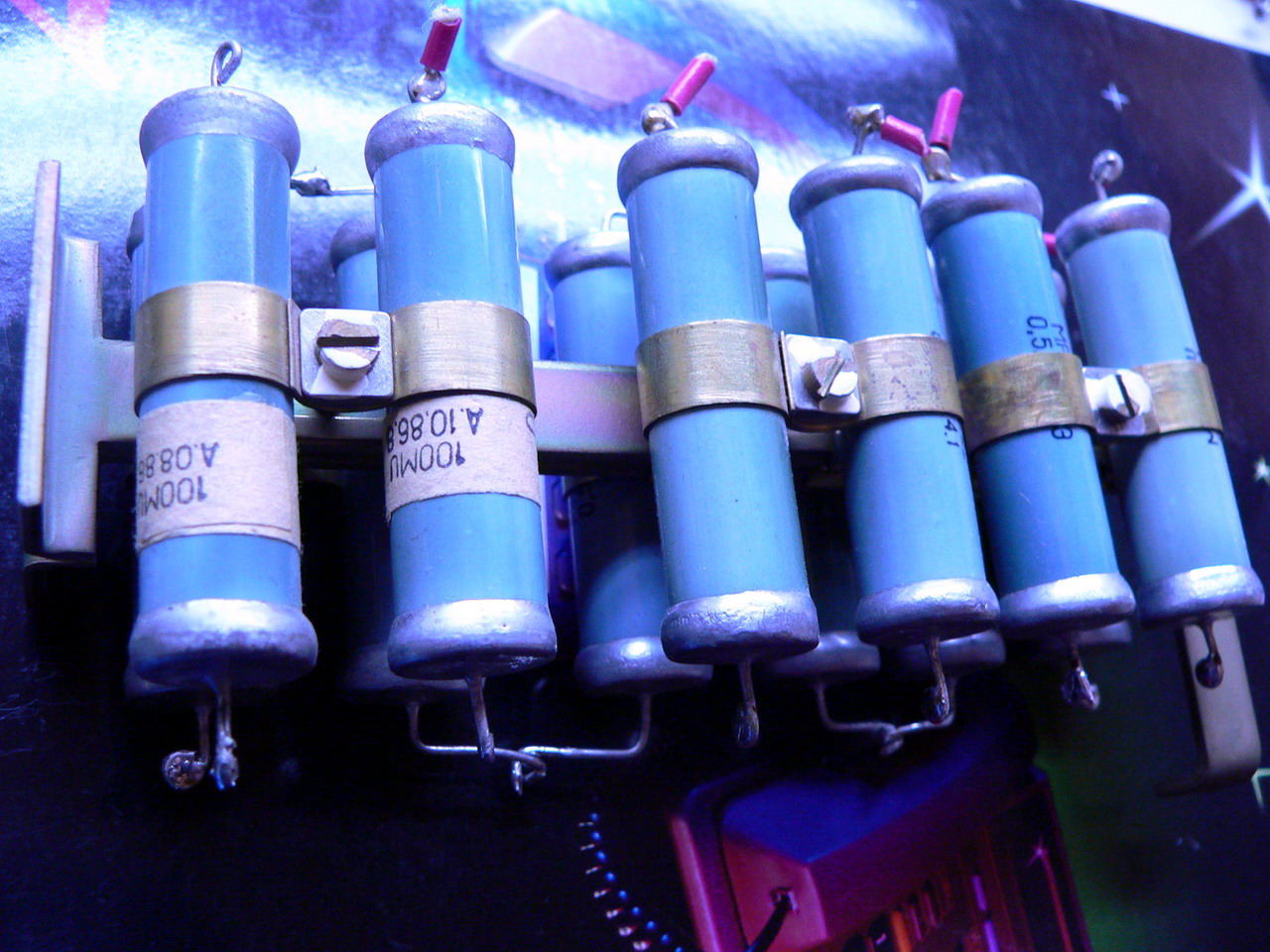

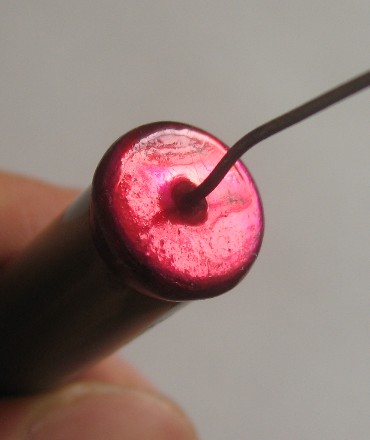

Об окраске. Довольно часто на подобные резисторы маркировка типа не наносится, так что опознать в точности что именно за резистор удается не всегда. В качестве подсказки - все встреченные мной резисторы с торцами, окрашенными в красный цвет, были резисторами МВСГ. Я не знаю, правило ли это или просто случайность, но пока опровергающих примеров не было...


(фото с аукциона Мешок)

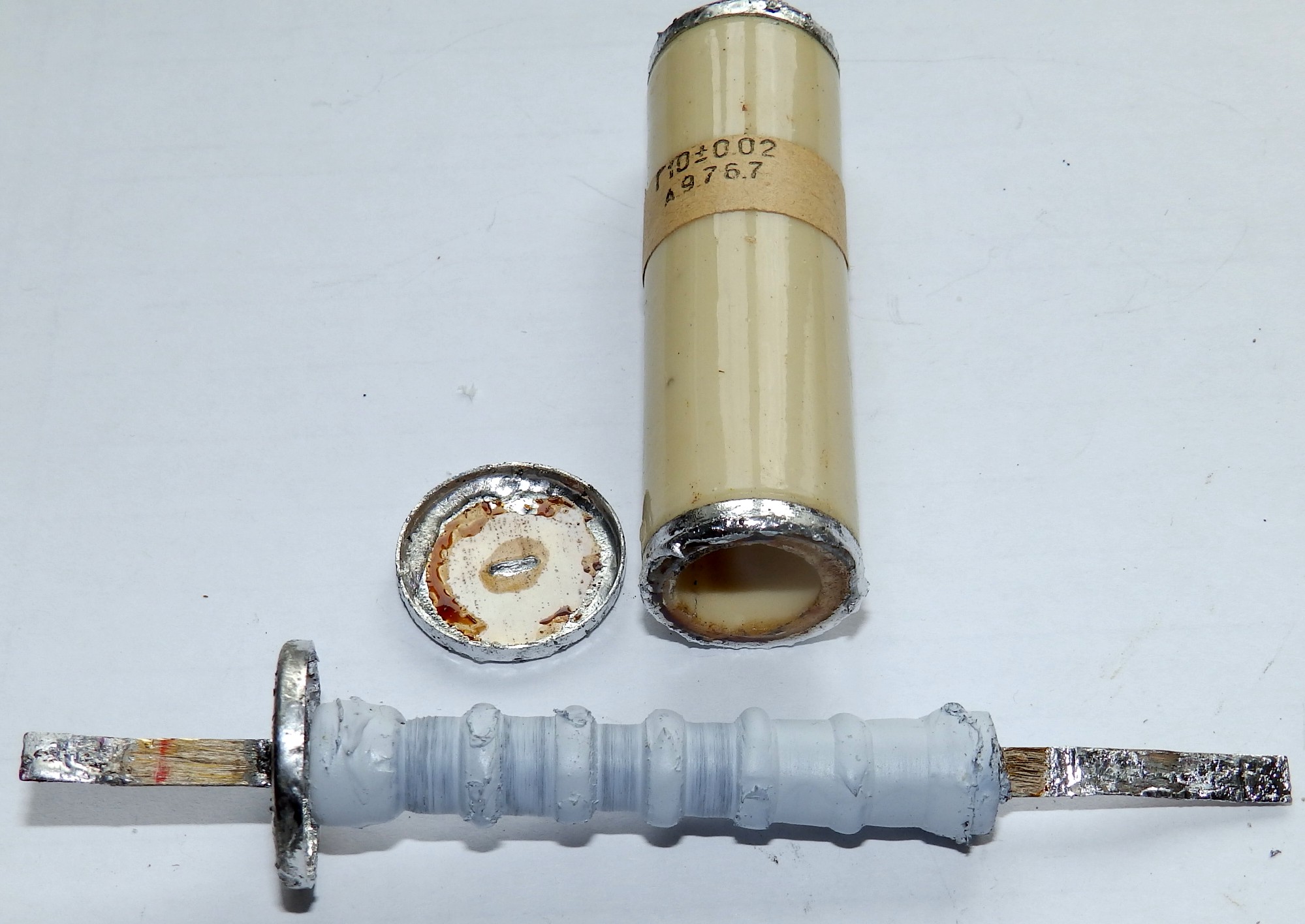

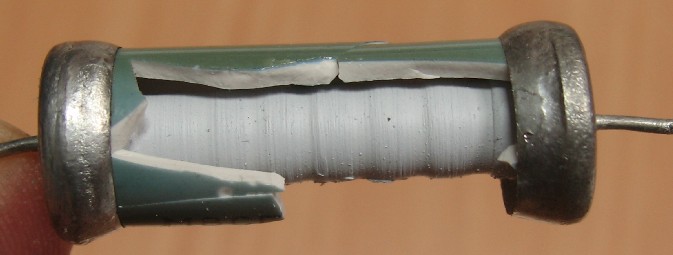

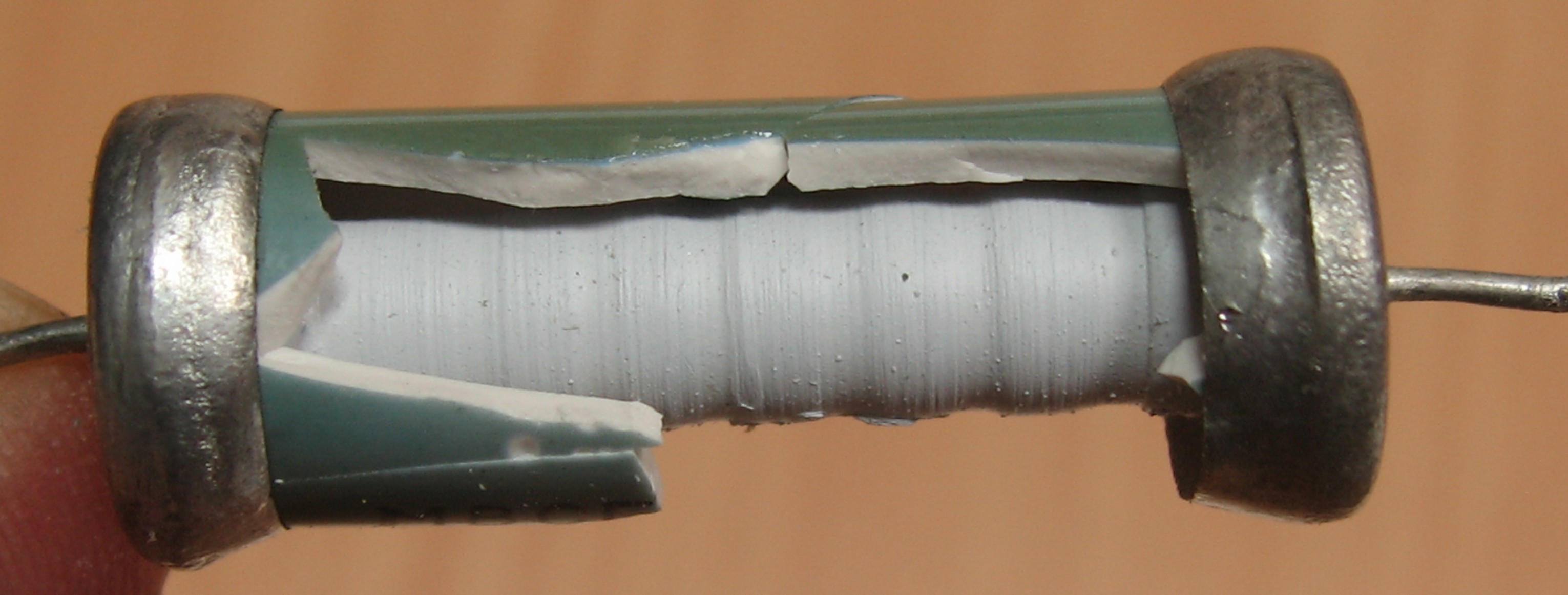

Результат вскрытия резистора:


(фото с форума "Портативного ретрорадио")

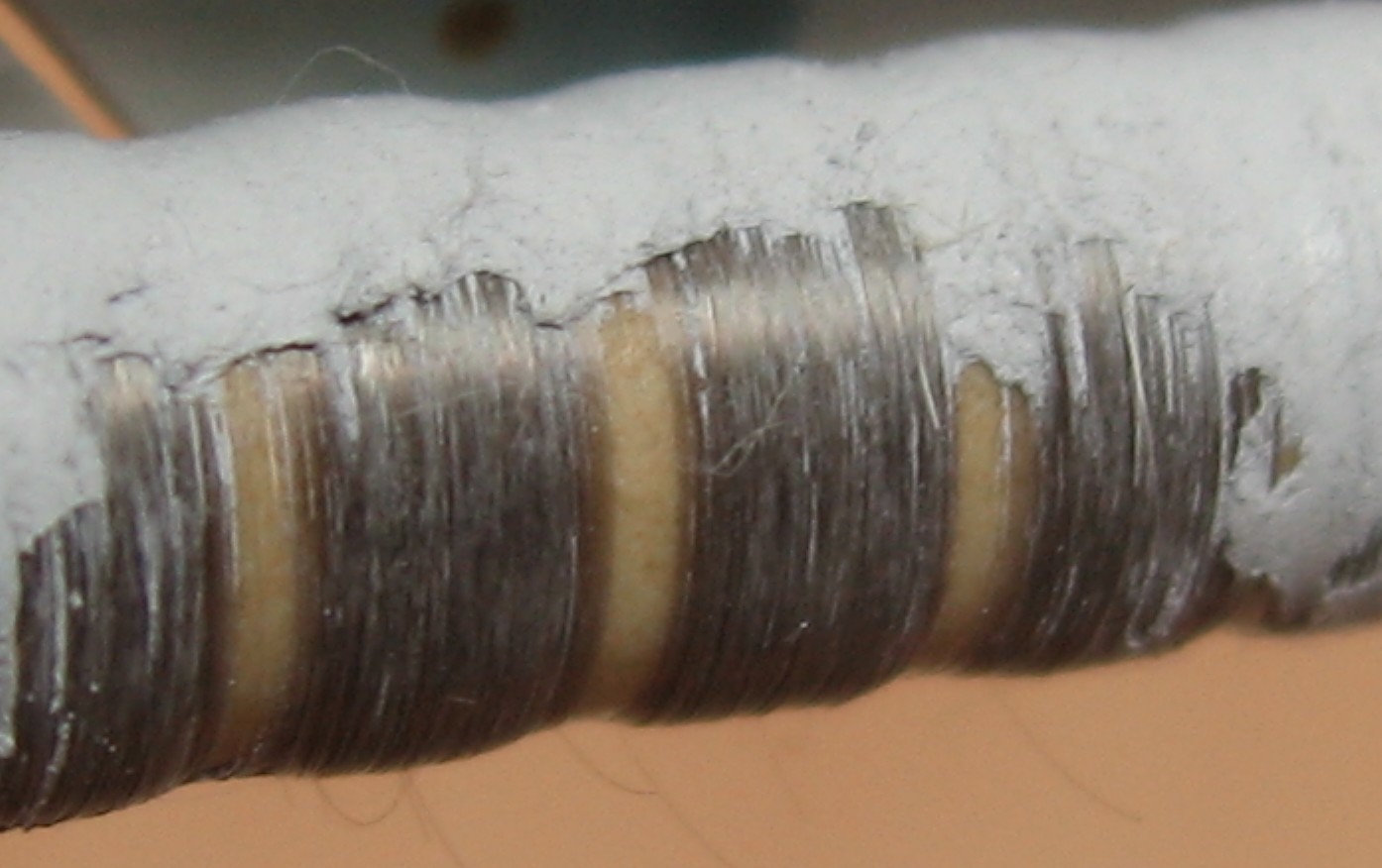

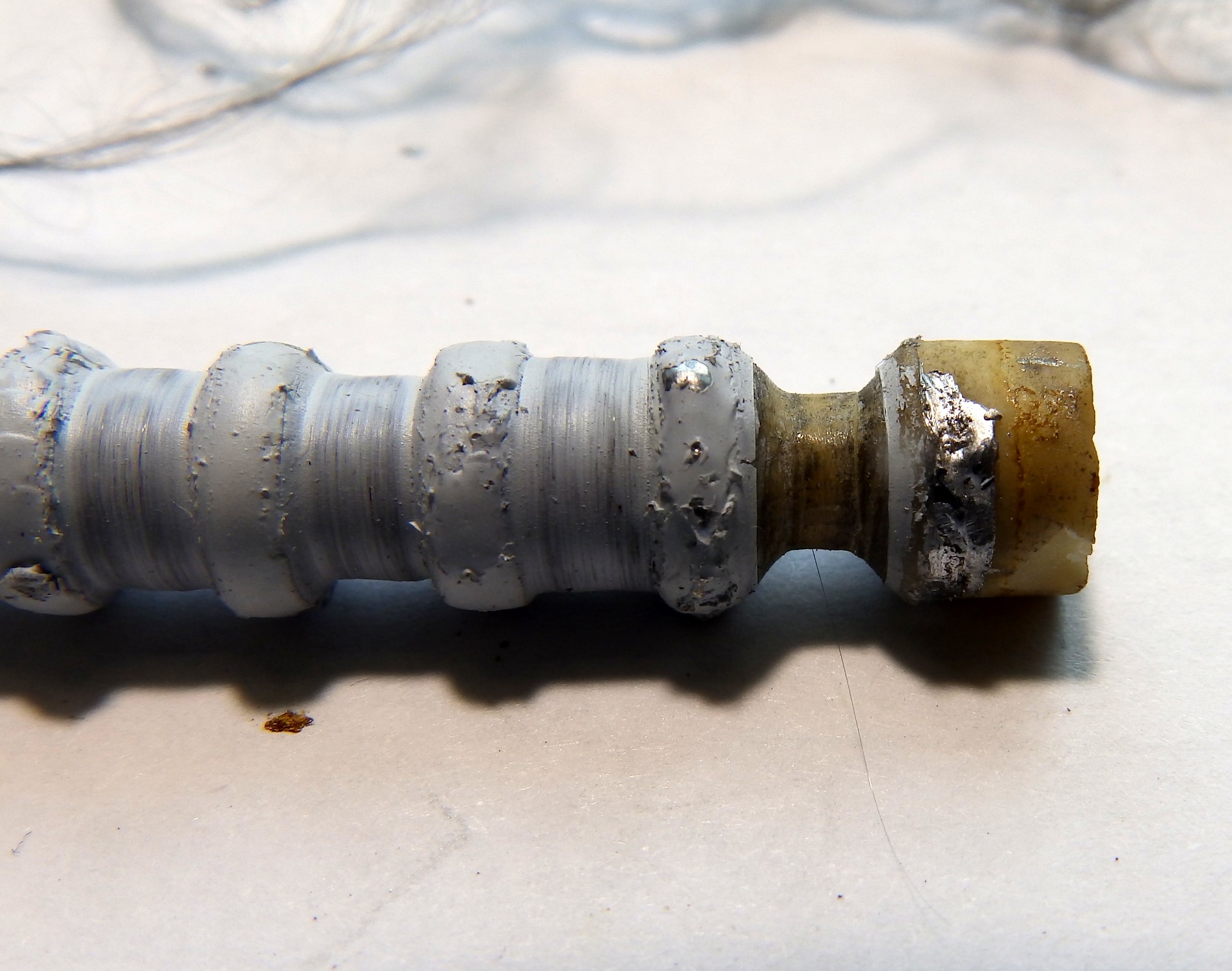

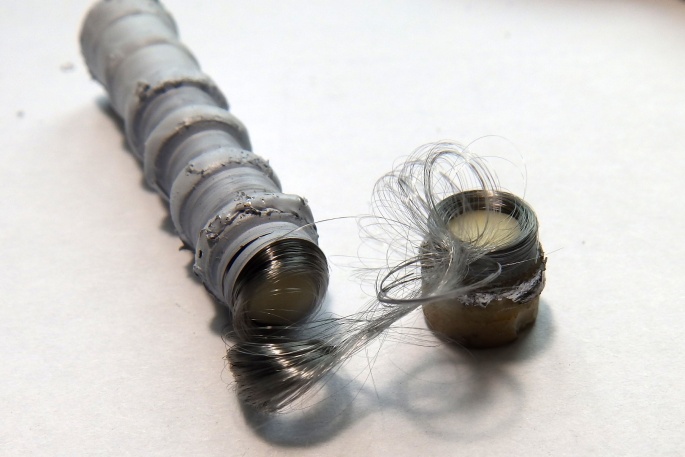

Видно, что первоначальная конструкция МВС претерпела некоторые изменения. Резистивный элемент покрыт белой невысыхающей мастикой, напоминающей известную термопасту КПТ-8. Если счистить её, то откроется керамическая основа с секционированной намоткой.

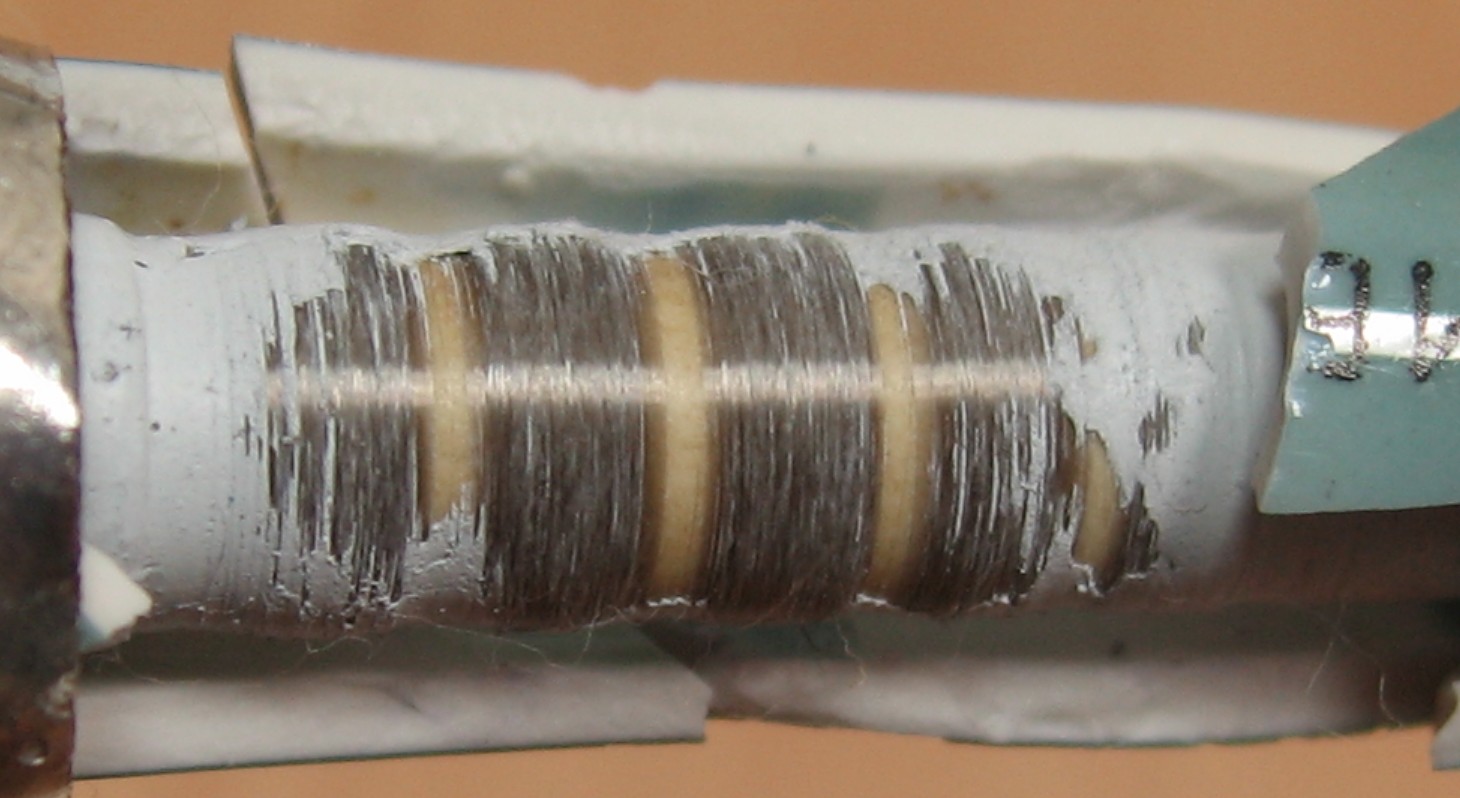

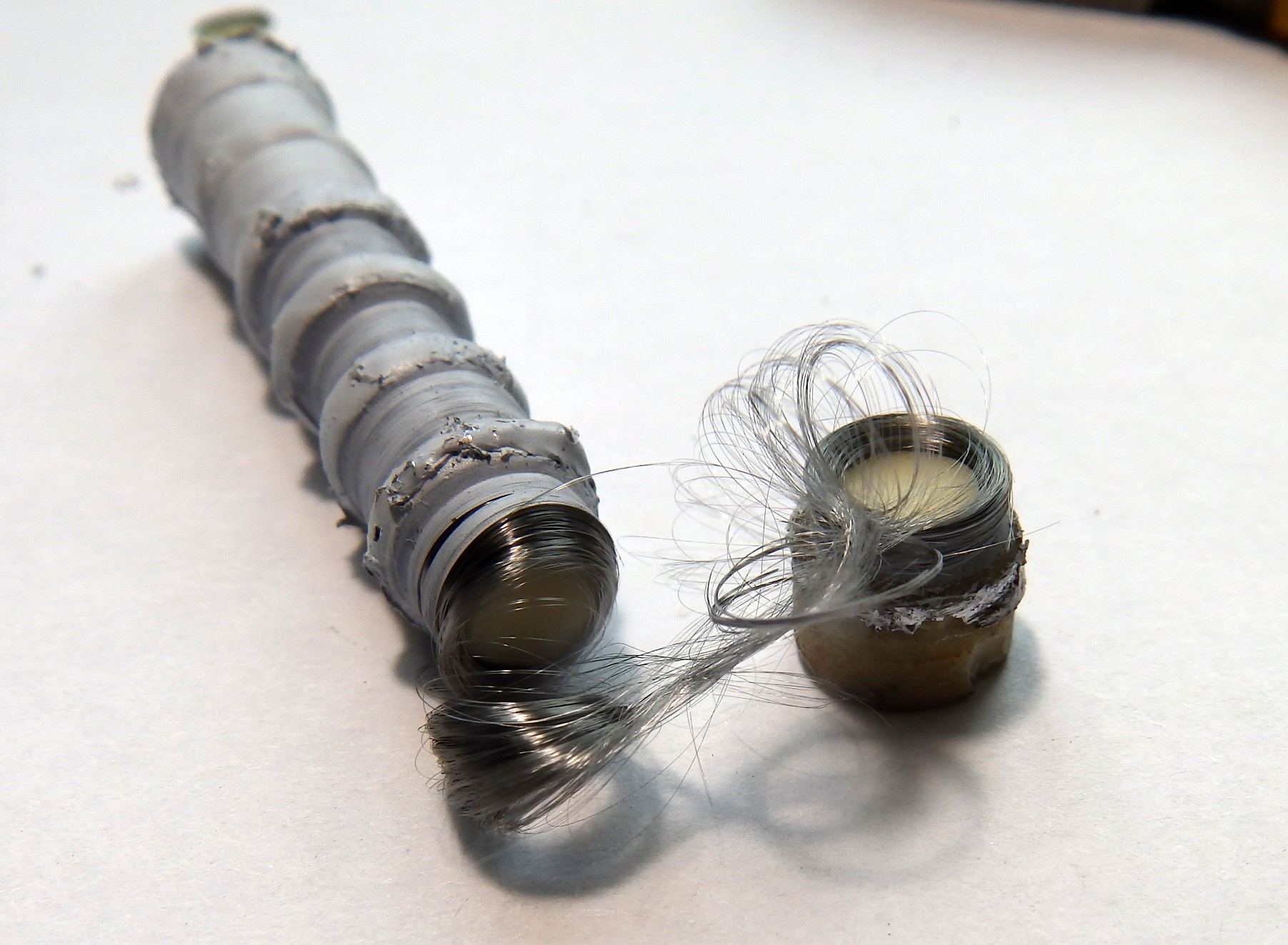

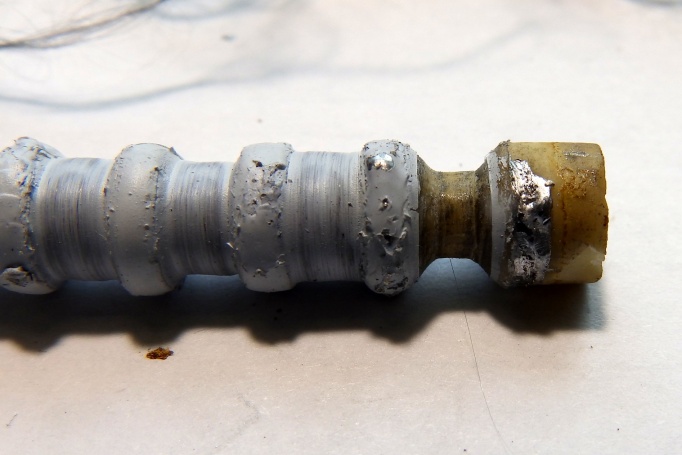

Форма керамического каркаса разбивает всю обмотку на 6 секций. Секции резистора имеют разное заполнение. Барьеры (шейки) между секциями металлизированы и довольно неряшливо облужены. По крайней мере некоторые из них имеют омический контакт с проводом.


(фото с форума "Портативного ретрорадио")


(фото с форума "Портативного ретрорадио")


(фото с форума Про радио)

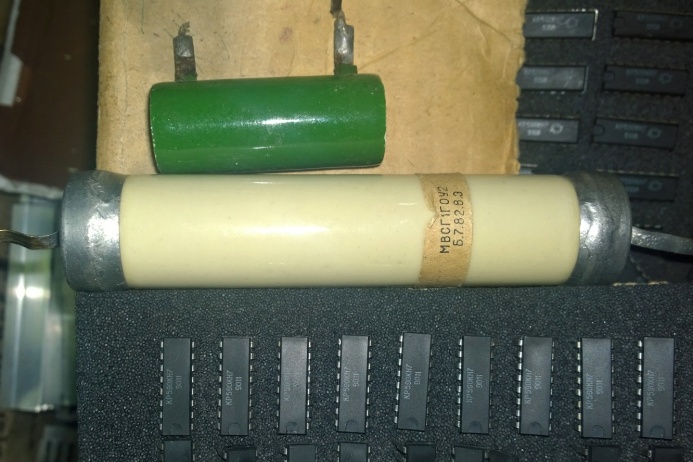

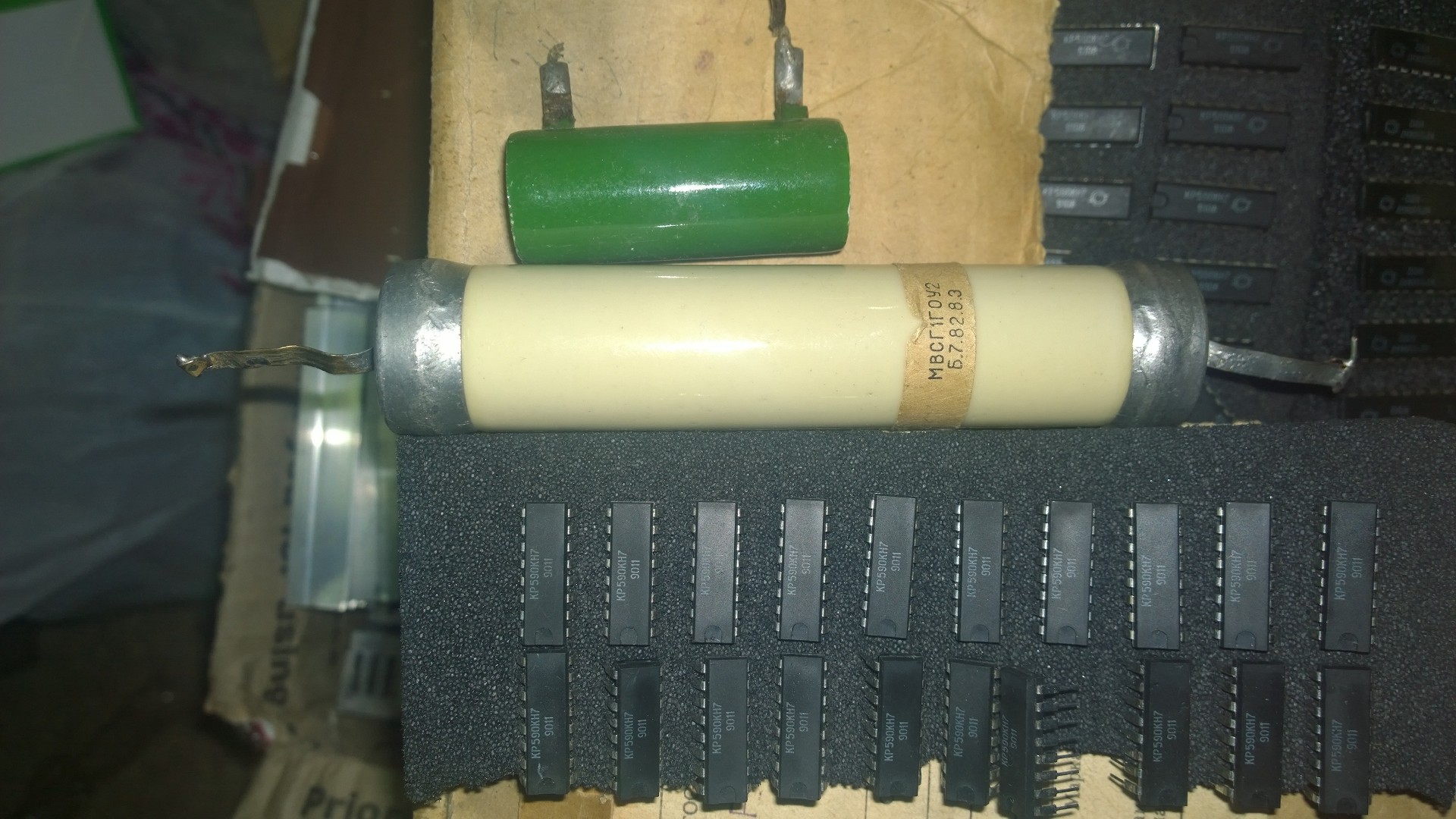

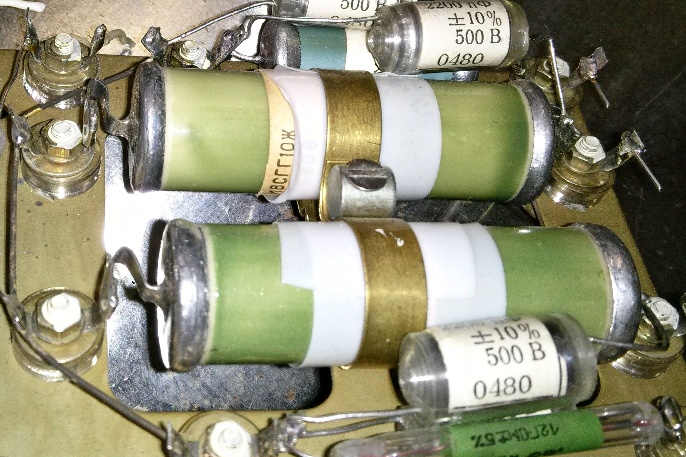

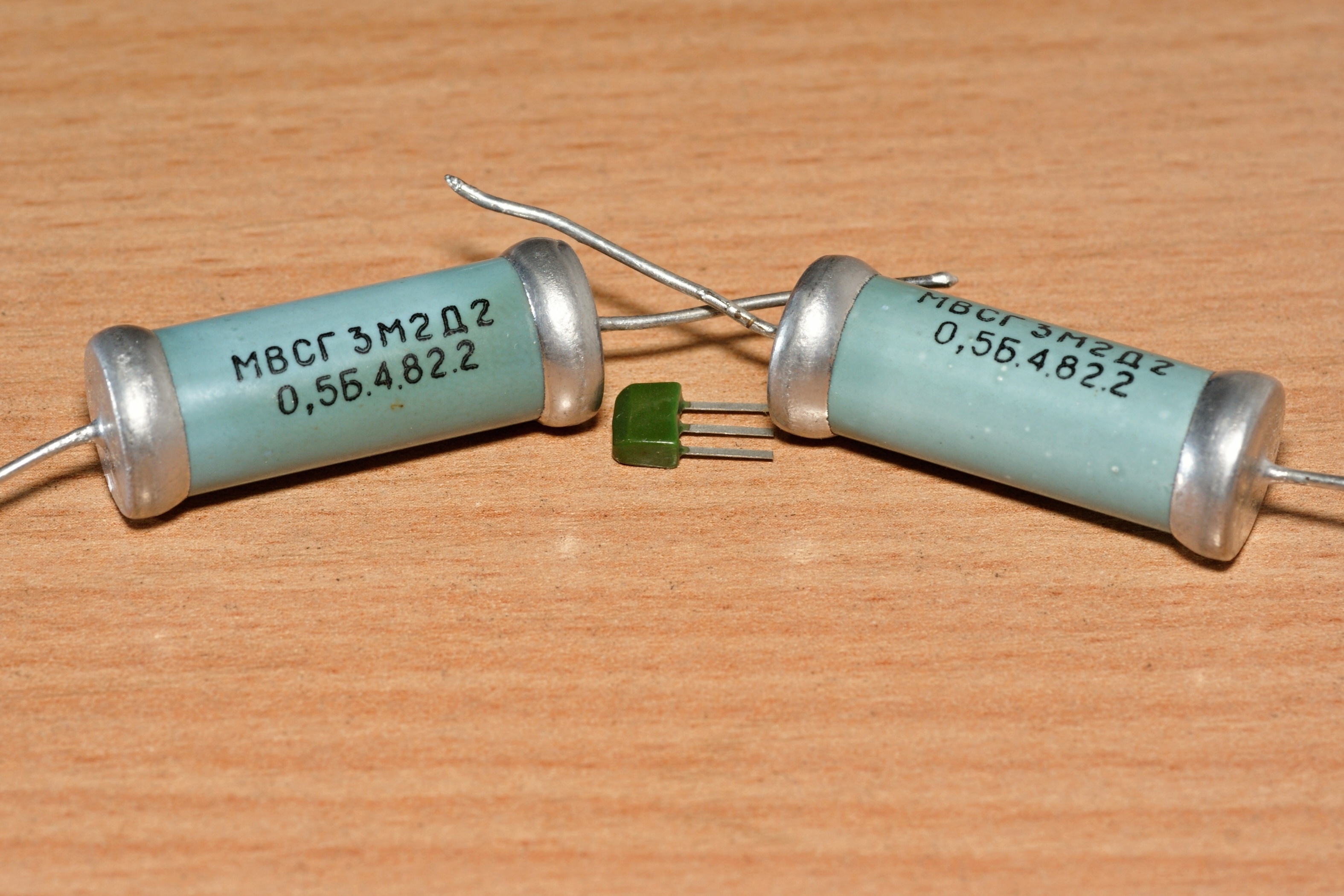

Среди особовысокоомных резисторов, вне "стандартного" диапазона, встречаются образцы непривычного для МВСГ исполнения - эпичных размеров и с ленточными выводами:


(фото Александра Назаренко)


(фото Alex lv)
