МРХ

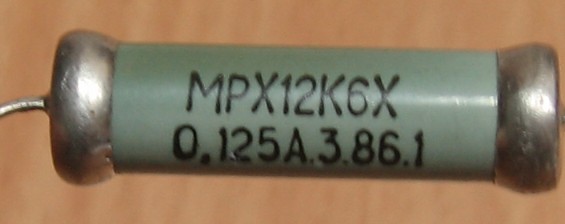

резистор МРХ

(М)икропроволочные (Р) - ?, (Х)олодостойкие. Предназначены для работы в цепях постоянного и переменного тока в электроизмерительных и радиоизмерительных приборах, в вычислительной технике и метрологии.

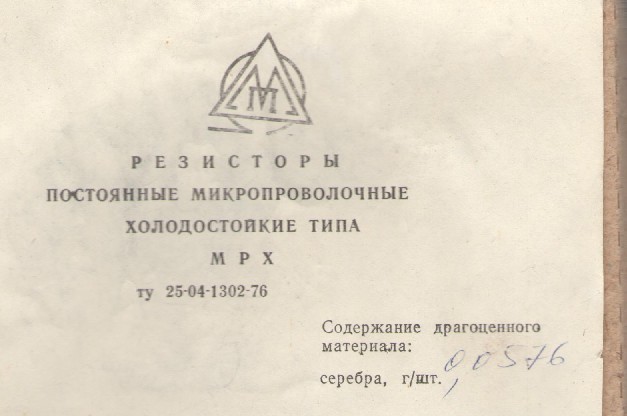

Справочный лист и ТУ 25-04-1302-76 на них.

Разработаны они были, как я понимаю, совместно ленинградским ВНИИЭП и кишиневским НПО "Микропровод". На "Микропроводе" их потом и выпускали.

Электрические параметры

Диапазон выпускаемых номиналов - от 10 кОм до 20 МОм
Максимально допустимая рассеиваемая мощность - 0,05; 0,125 ; 0,25; 0,5 Вт
Допускаемое отклонение от номинального сопротивления +0,03% +0,05% +0,1%
Рабочее напряжение в зависимости от мощности - у ранних выпусков 200 ... 500 В, у поздних 350 ... 1000 В
ТКС - (+8 и +15)х10-6 на 1°С
Годовая нестабильность - 0,1 ... 0,02%
Рабочая температура -60 ... +100°С

резистор МРХ

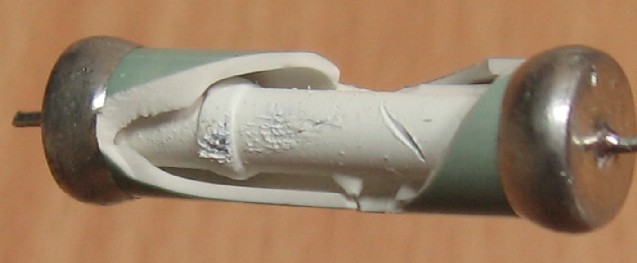

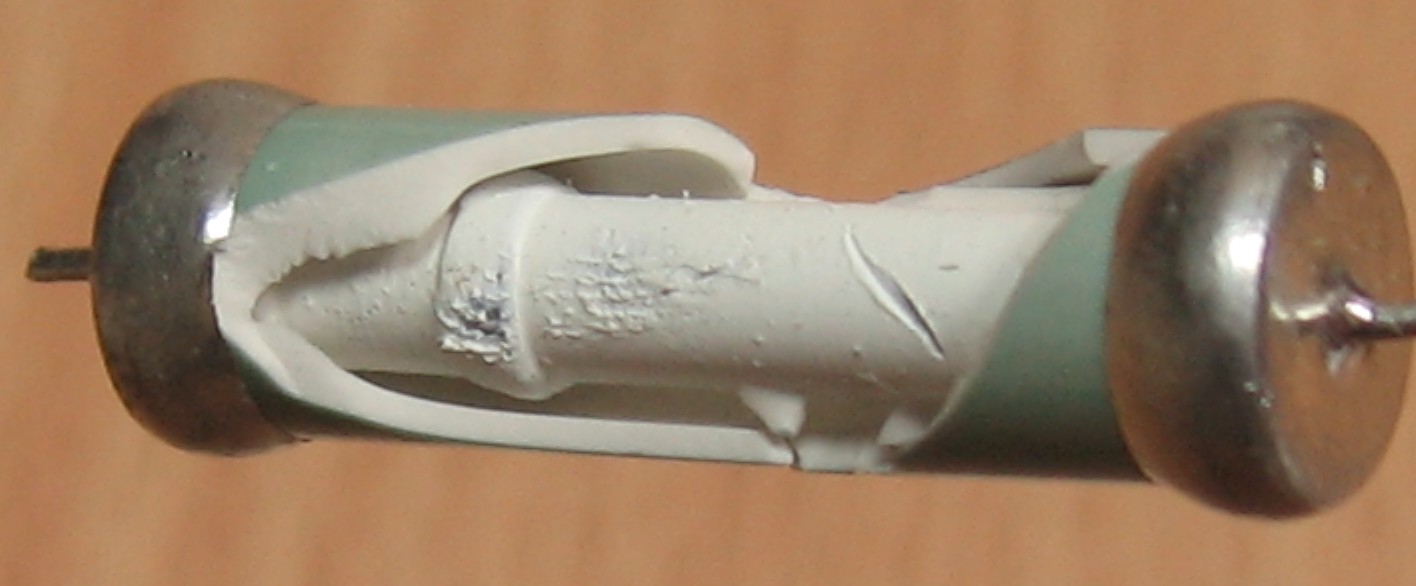

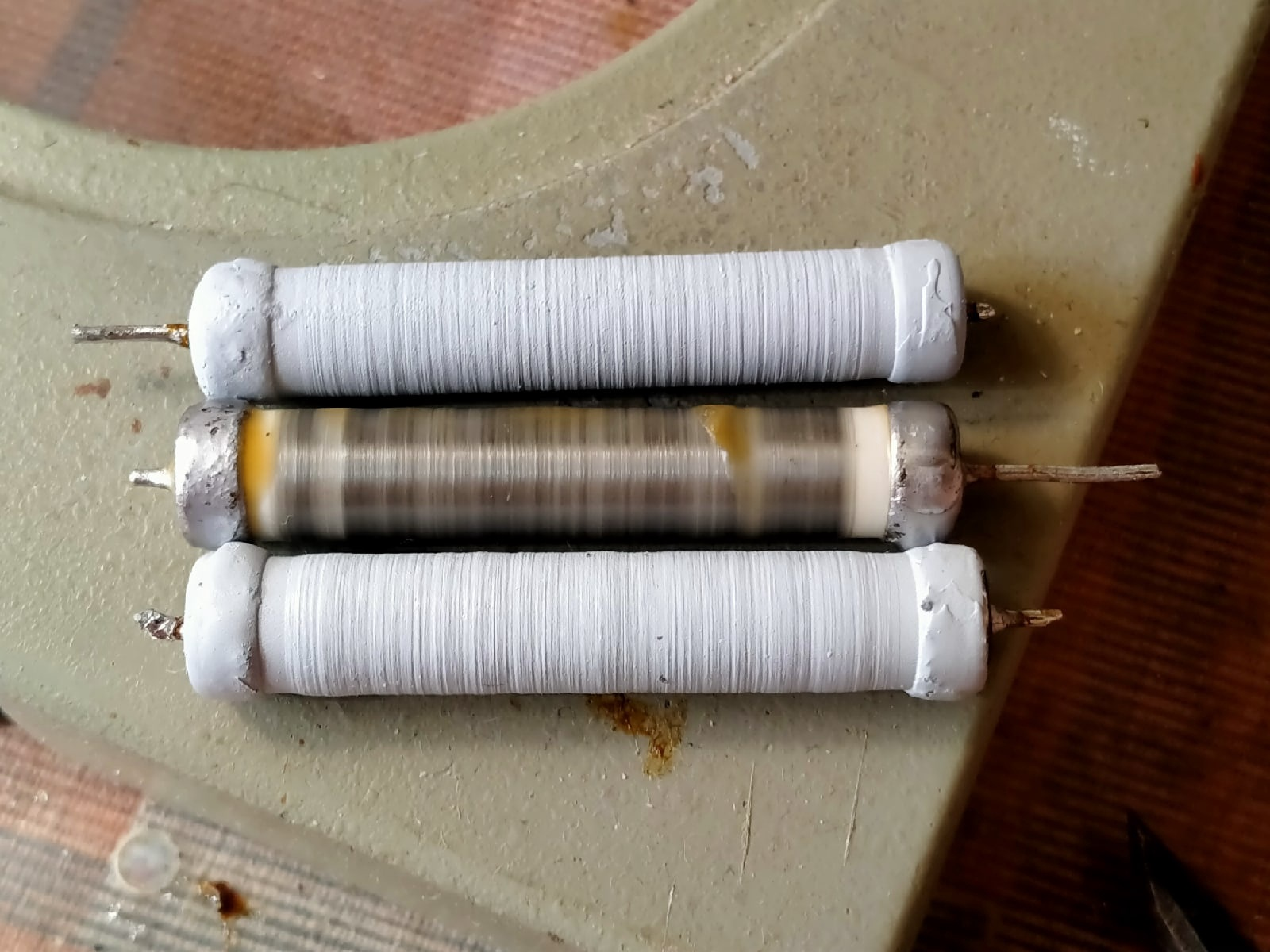

Результат вскрытия резистора:

резистор МРХ

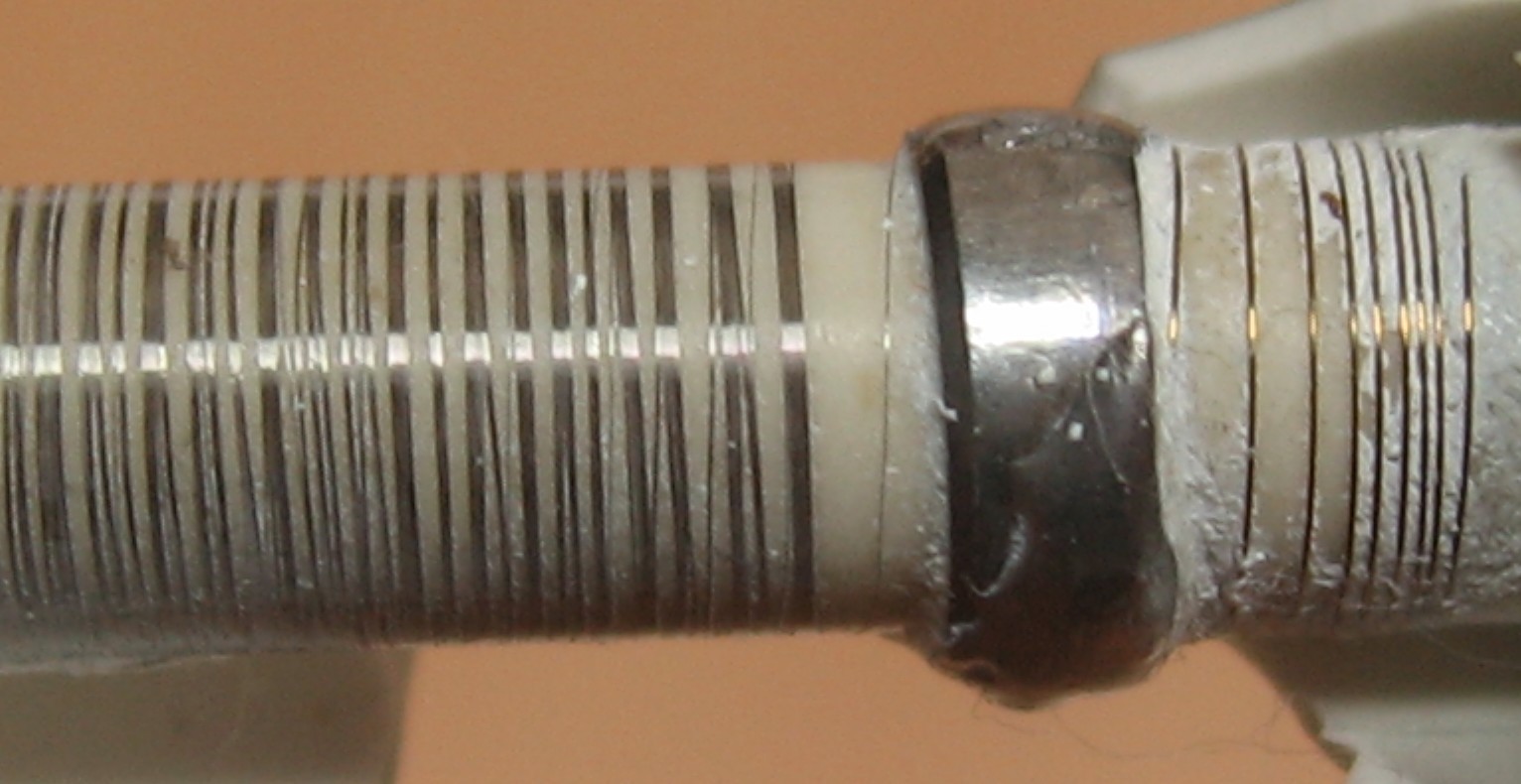

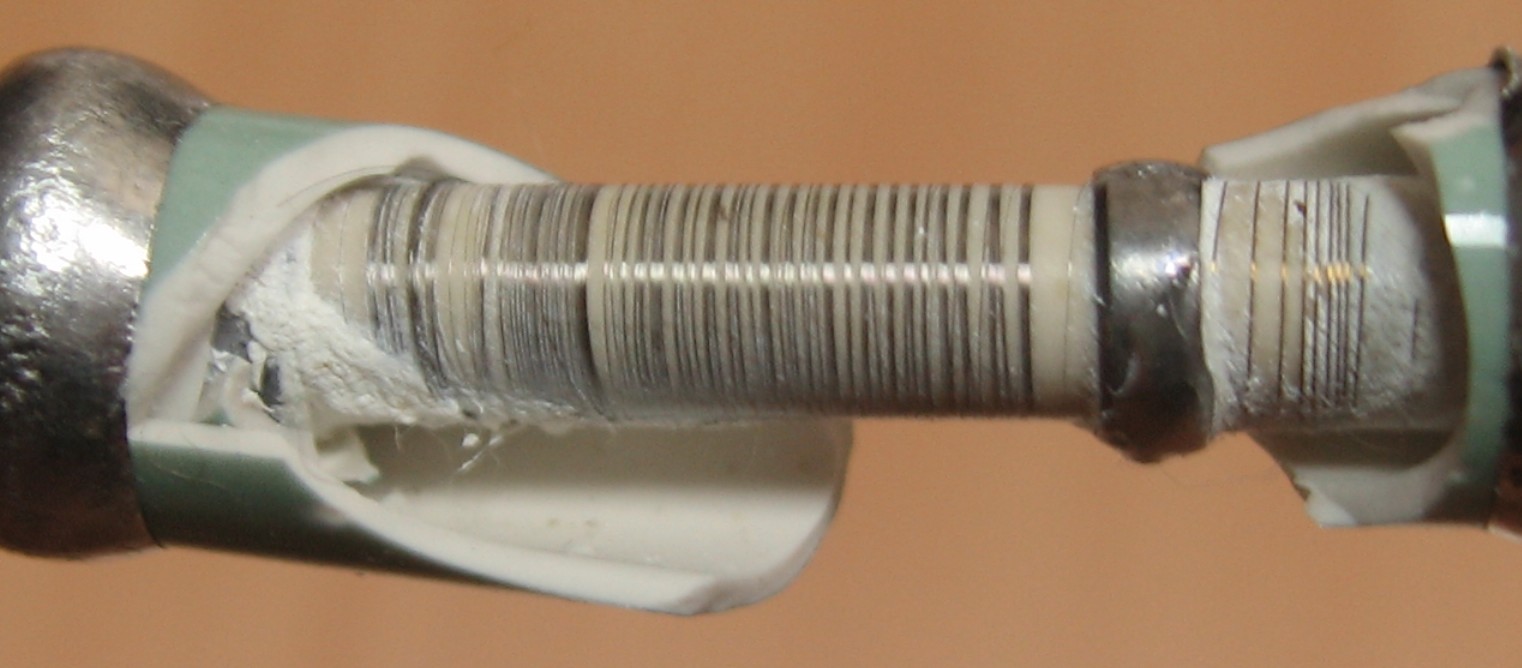

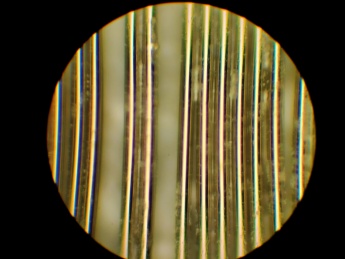

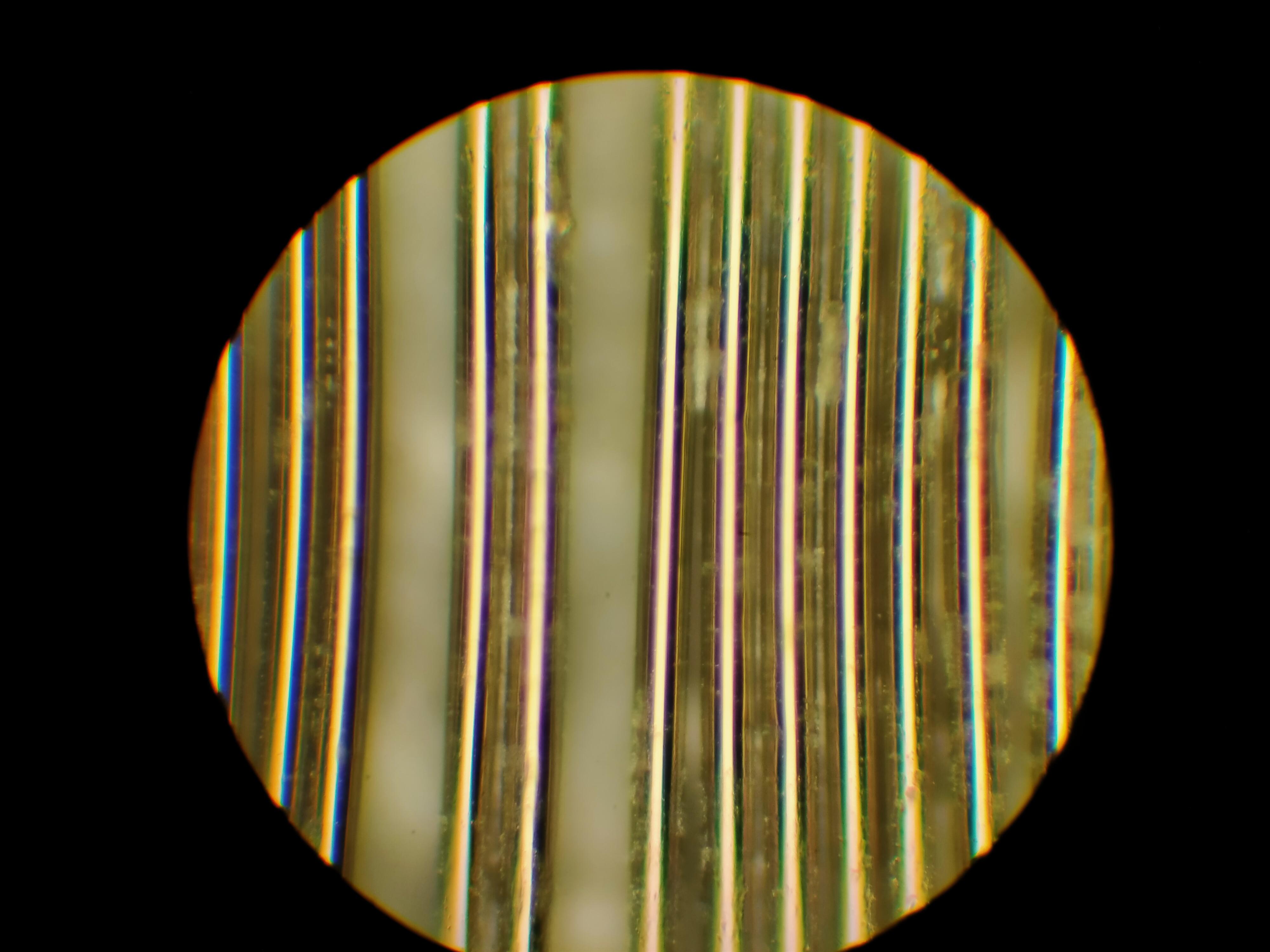

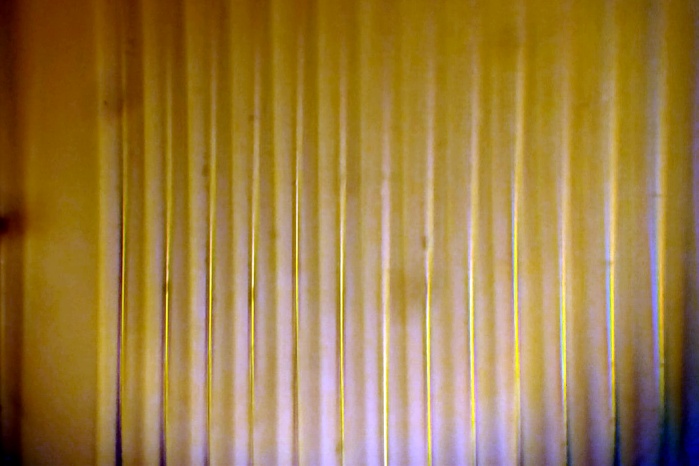

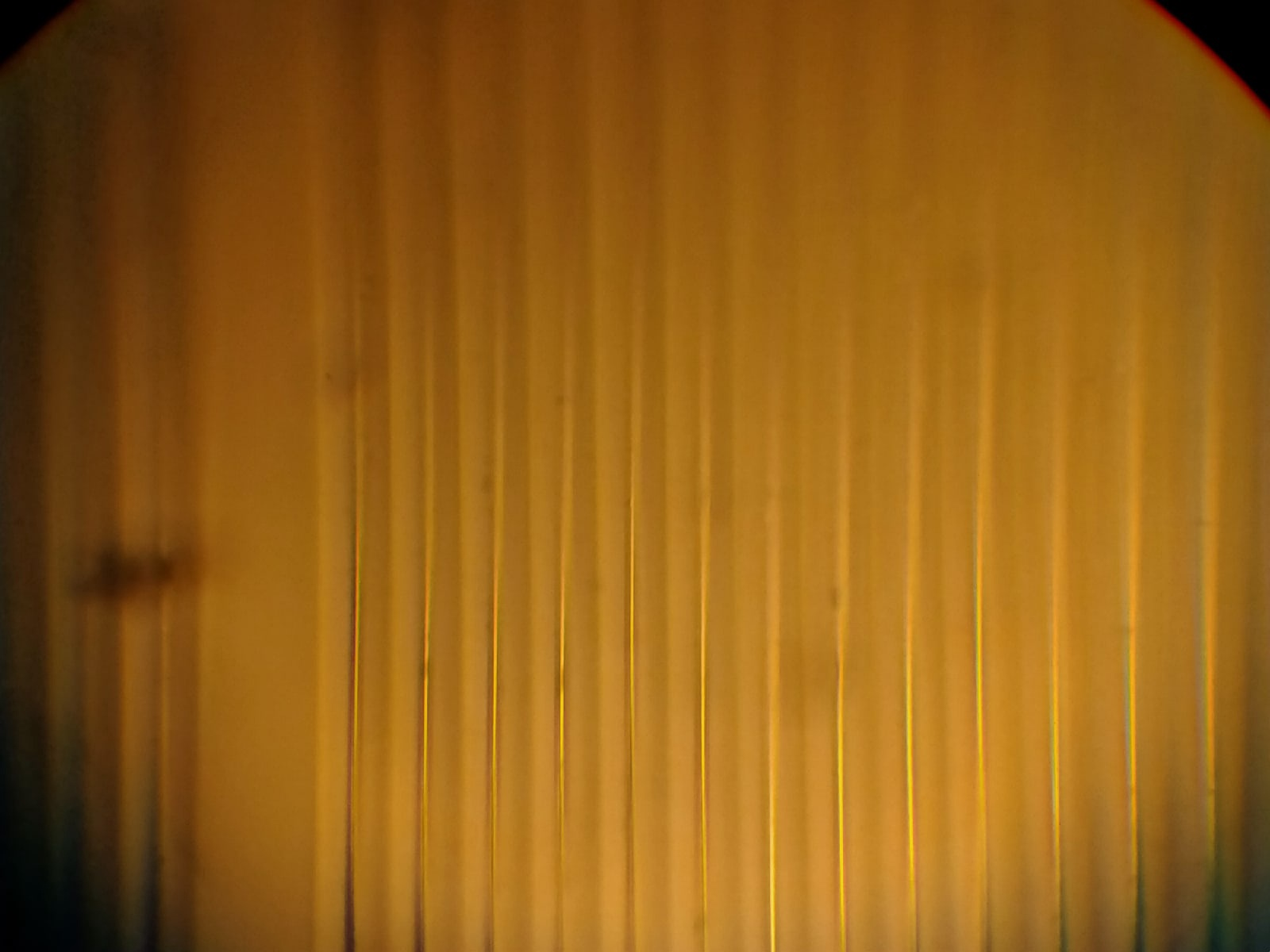

Также как МВСГ, этот резистор внутри покрыт белой мастикой. Однако конструкция под ней заметно отличается от таковой у нехолодостойкого собрата. Обмотка состоит из двух частей: основная и подгоночная, для получения заданной точности. Вторая, говорят, моталась вручную:

резистор МРХ

резистор МРХ

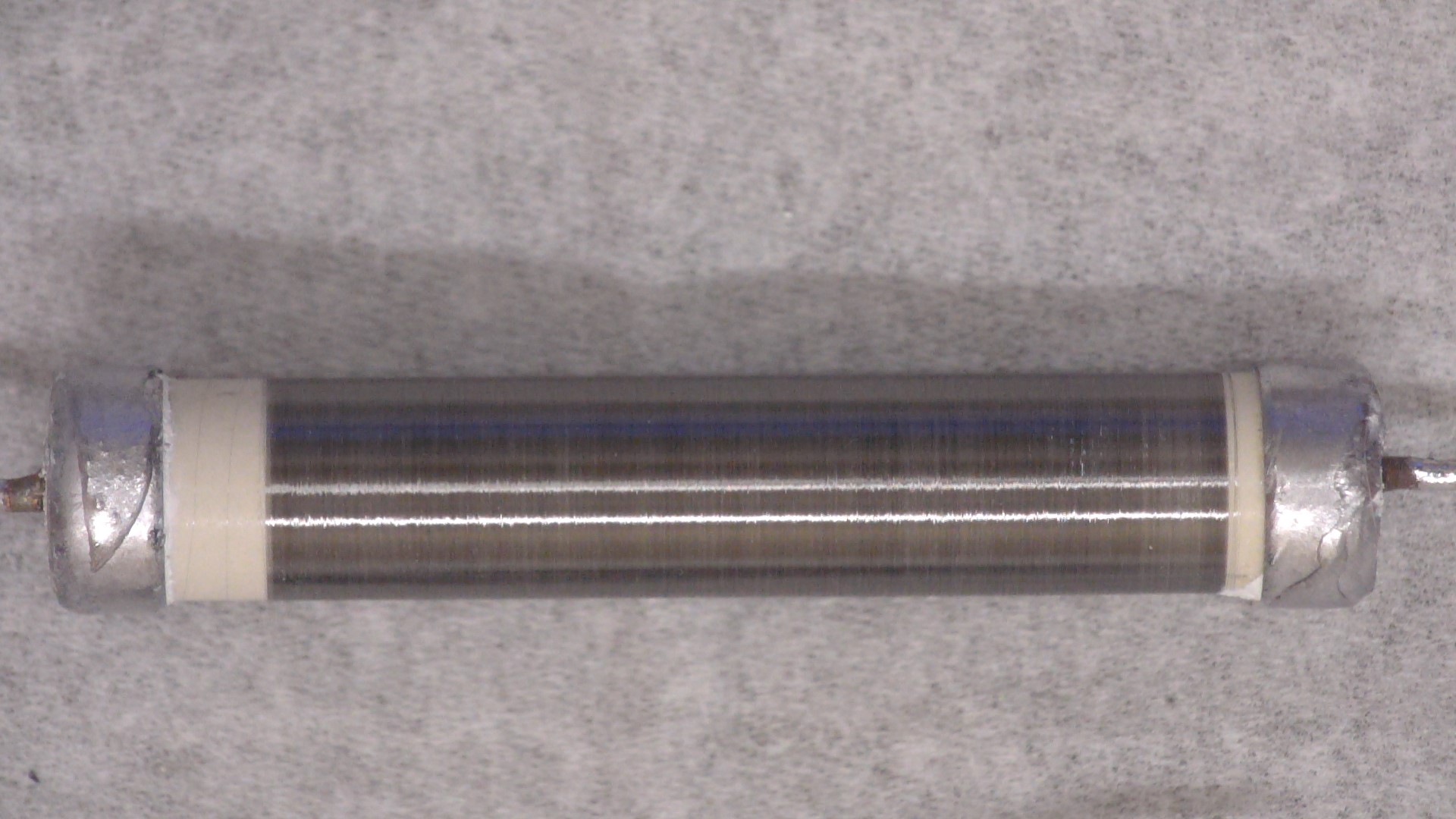

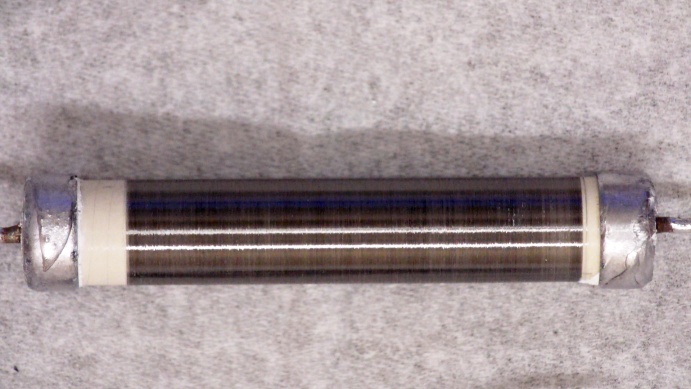

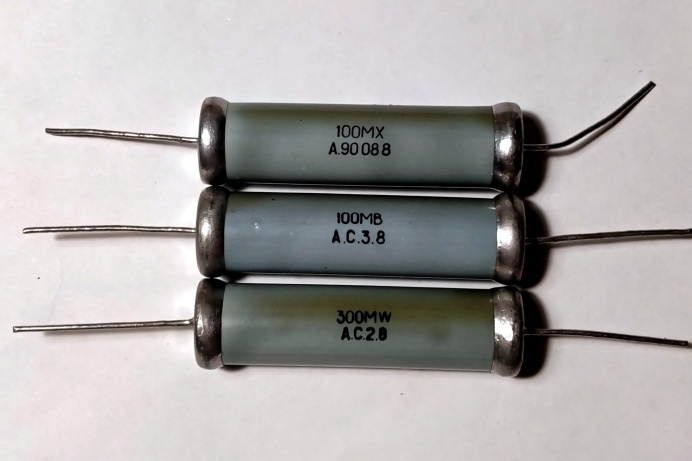

Впрочем, эти резисторы выпускали и без подгоночной секции:

резистор МРХ

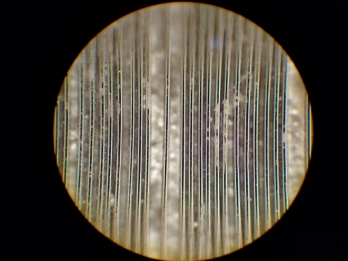

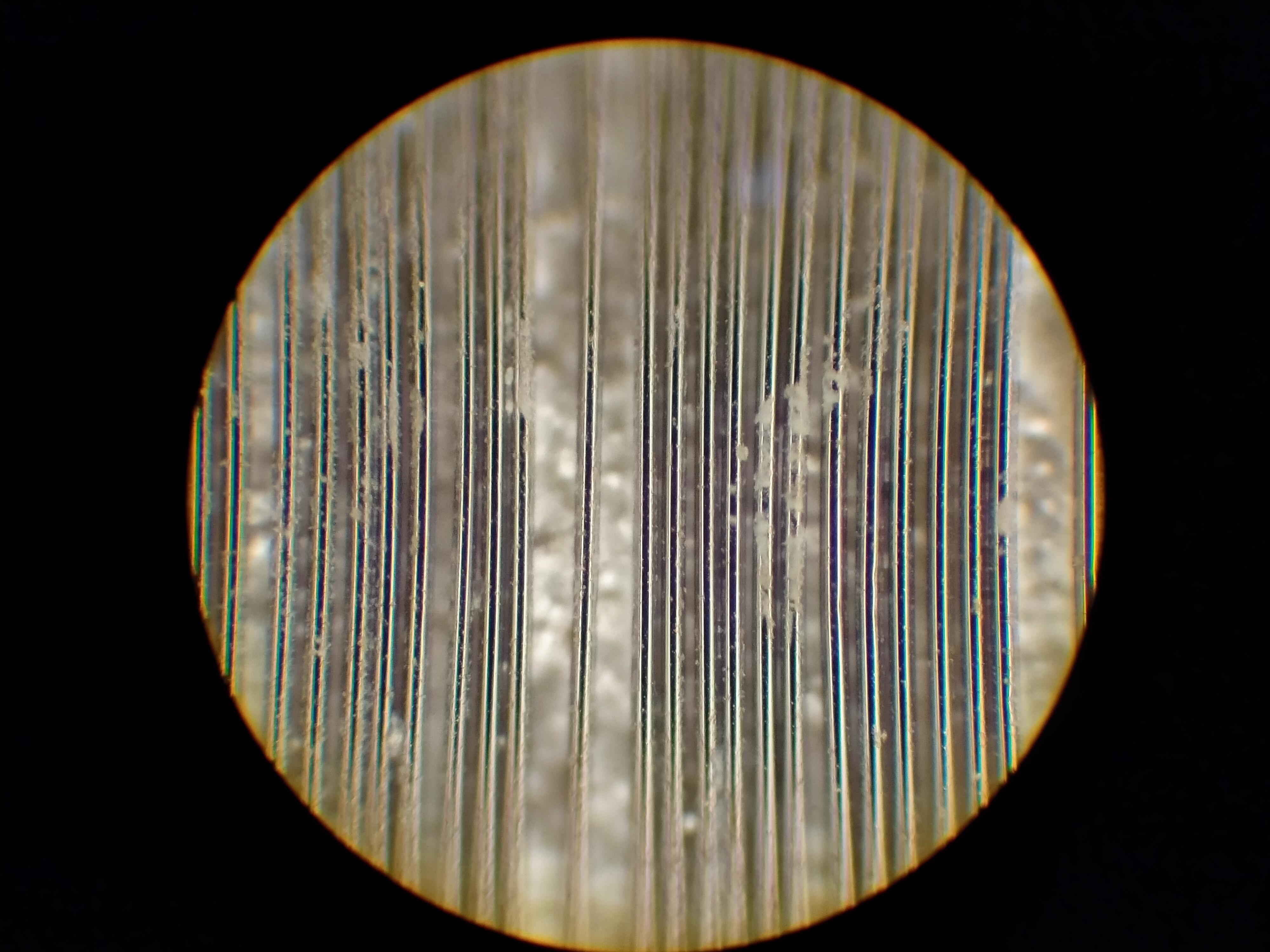

(фото с форума "Портативного ретрорадио")

резистор МРХ
(фото с форума "Портативного ретрорадио")

резистор МРХ
(фото с форума "Портативного ретрорадио")

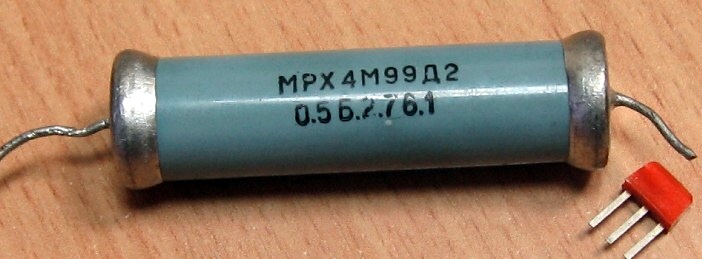

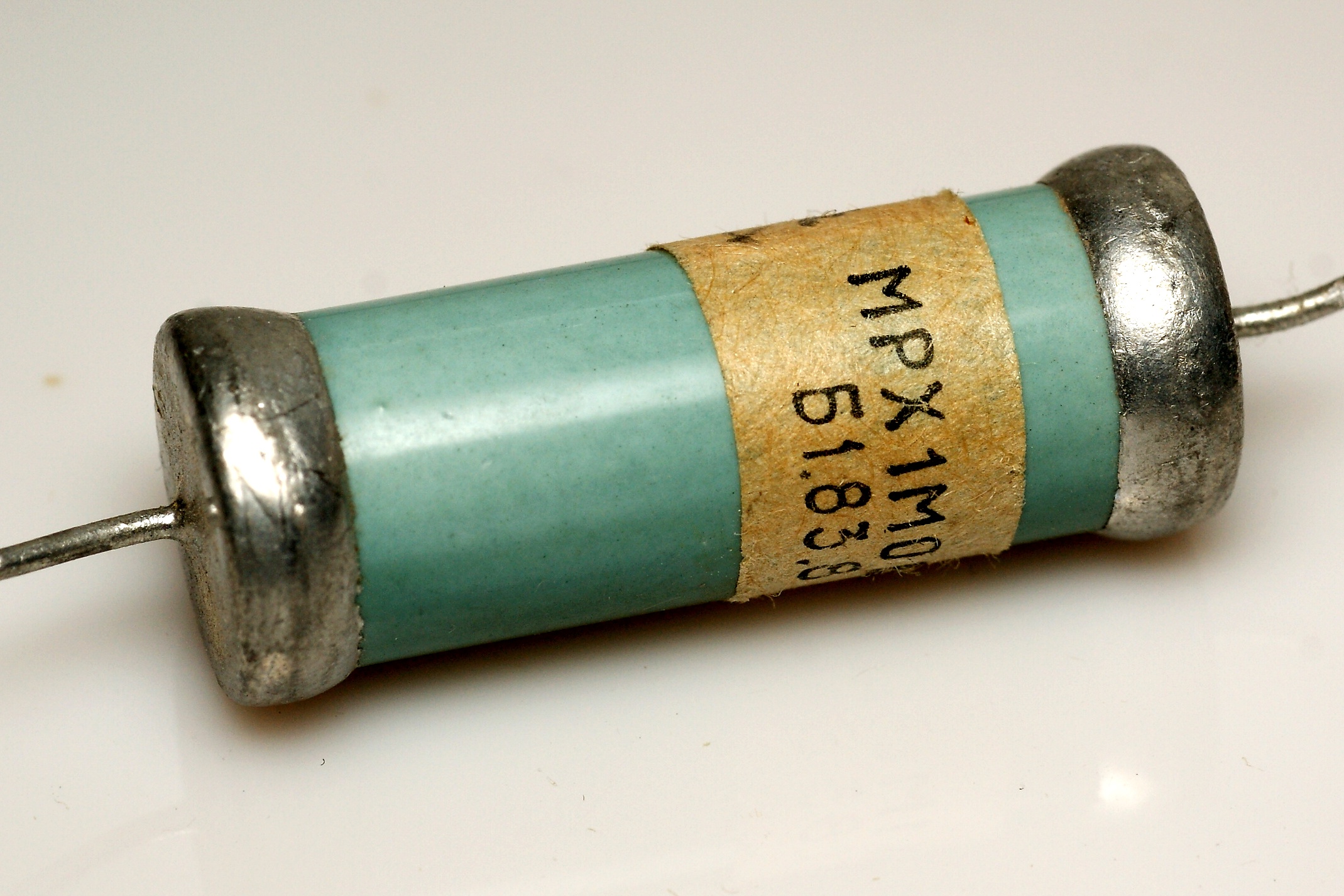

Редкий образец - маркировка на наклеенной бумажке, а не прямо на корпусе резистора:

резистор МРХ

резистор МРХ

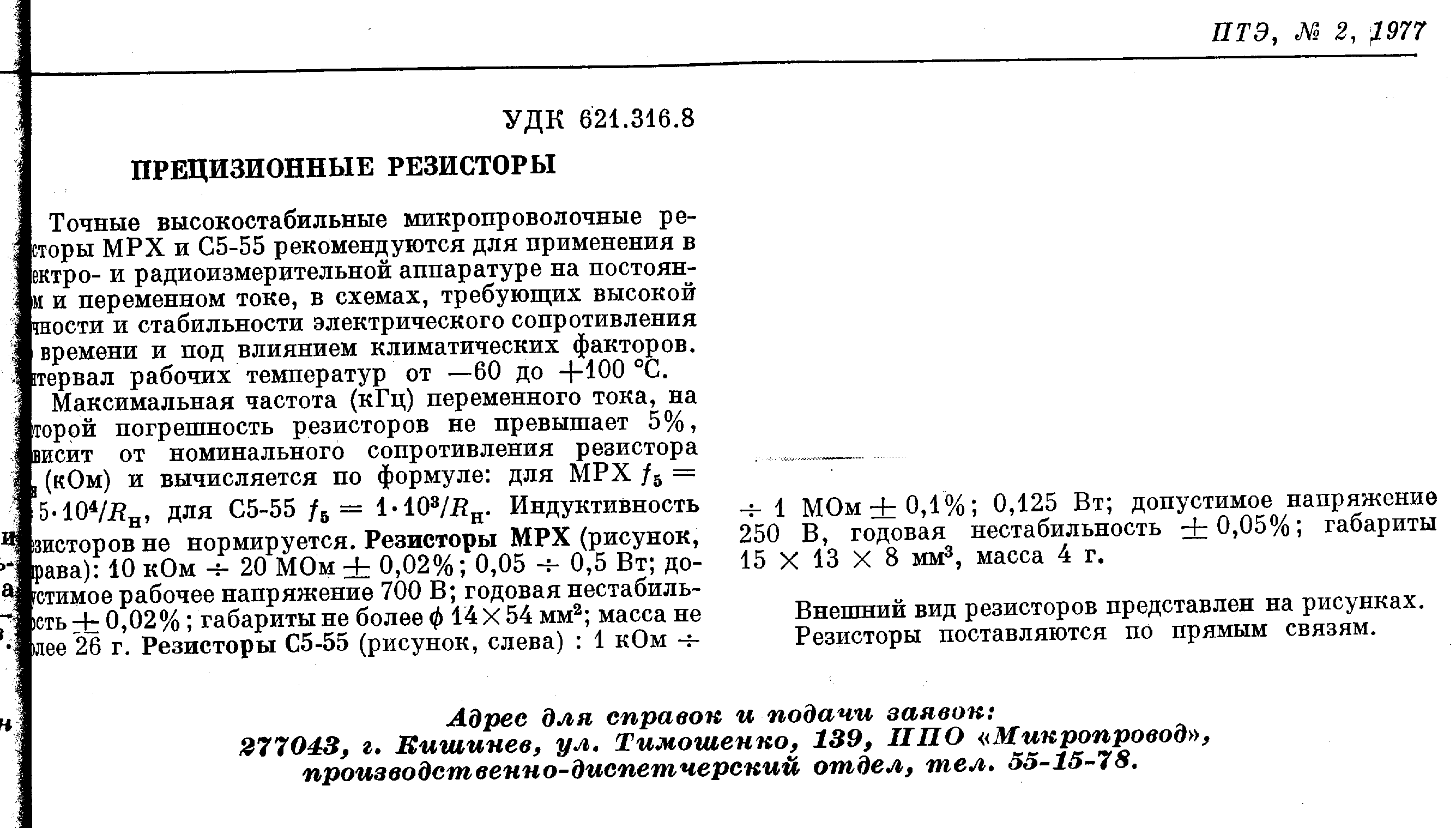

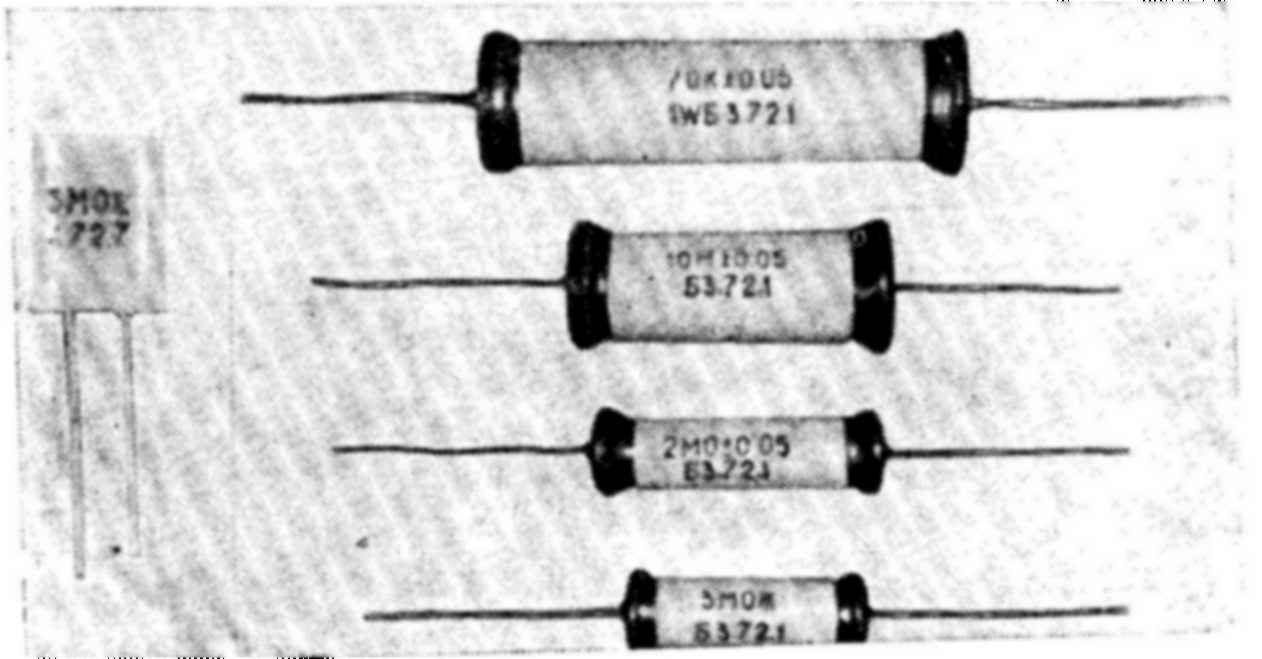

Информация из заводской рекламы 1977 года :

"Резисторы поставляются по прямым связям"... необычно :)))

Источники:

1. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
2. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
3. Измерительные преобразователи. Е.С. Полищук.- Киев: Вища школа. Головное изд-во, 1981.
4. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
5. Микропроволочные резисторы.- Москва: В/О "Лицензинторг", 1987.
6. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
7. Приборы и средства автоматизации. Отраслевой каталог 3.6 Принадлежности, запасные части к электроизмерительным приборам. Москва, Всесоюзный Научно-Исследовательский Институт Информации и Экономики (ИНФОРМПРИБОР), 1992.
8. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203).
