МВС

(М)икропроволочные (В)ысоковольтные в (С)теклянной изоляции (в некоторых источниках вторая буква расшифровывается как (В)ысокоомный). Ранний, негерметизированный вариант резисторов МВСГ.

Начало выпуска - скорее всего, начало 60-х годов.

Выполнены из манганинового микропровода в стеклянной изоляции диаметром от 3 до 10 мкм со стеклянной изоляцией толщиной 2...4 мкм. Провода из манганина (ММ, МТ, МС) применяют для прецизионных и высокостабильных резисторов, предназначенных для работы при сравнительно невысоких температурах.

Их достоинствами являются малое значение ТКС, незначительная величина термо-эдс и высокая стабильность свойств во времени, а недостатком - повышенная окисляемость при температурах выше 70-100°С, вызывающая необратимые изменения сопротивления. К тому же различие в температурных коэффициентах линейного расширения проводящей жилы, стеклянной оболочки и керамического основания сужает интервал рабочих температур резисторов. С целью повышения стабильности характеристик и был разработан герметичный вариант.

Производитель неизвестен. Предполагаю, что это ПО "Микропровод", г.Кишинёв.

Электрические параметры

Диапазон выпускаемых номиналов - от 10 кОм до 10 МОм
Максимально допустимая рассеиваемая мощность - 0,25; 0,5; 1 Вт
Допускаемое отклонение от номинального сопротивления +0,03% +0,05% +0,1% +0,2%
Рабочее напряжение в зависимости от мощности 500 ... 1600 В
Рабочая температура +10 ... +100°С
Относительная влажность не более 80%
ТКС - (+1,5 ... +6)х10-5 на 1°С

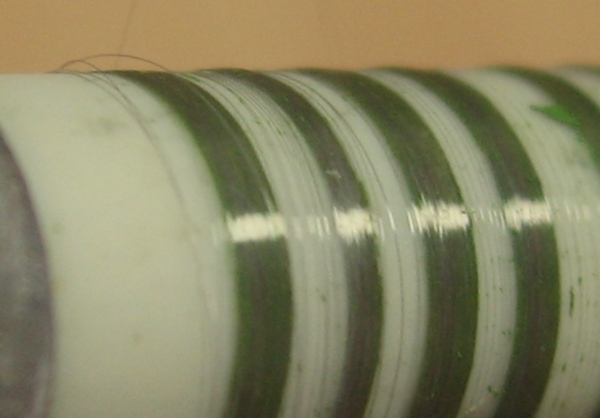

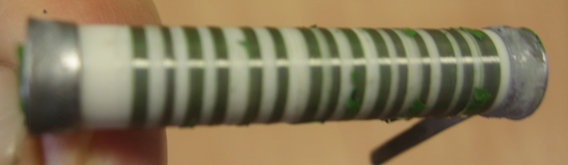

Намотка микропроводом - секционированная:

Источники:

1. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965
2. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
3. Яманов С.А. Химия и радиоматериалы. Учебник для радиотехнических специальностей вузов. М., "Высшая школа", 1970.
4. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
5. В.П. Градиль. Краткий справочник радиомонтажника. - Харьков, "Прапор", 1974.
6. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
7. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
8. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
9. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977
10. Бодиловский З.Г. Справочник молодого радиста: 4-е изд., перераб. и доп. - М.: Высш. шк., 1983. (Профтехобразование. Библиотечная серия).
