НР24, НР24-1

Загадочный объект, но если судить по названию, то - набор резисторов?

Характерный внешний вид напоминает А573РУ10. И действительно, НР24 использовались вместе с ними и другими микросхемами в металло-полимерных корпусах, в ранних выпусках микрокомпьютера "Электроника МК-90". В поздних версиях на тех же местах стояли КР1034НР3 (см. 1034 серию), так что предположение о резисторных матрицах внутри можно считать весьма достоверным.

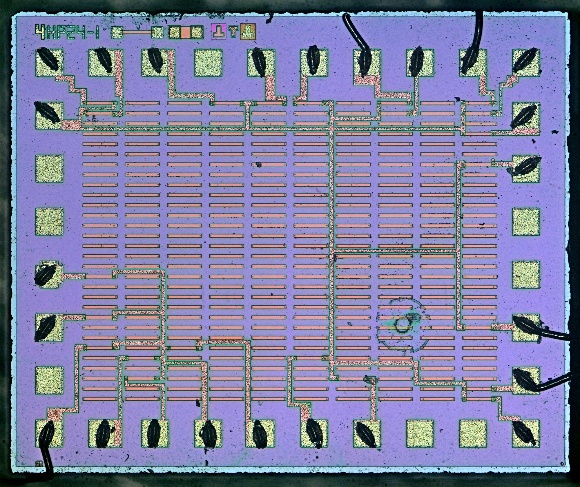

Окончательный ответ дало вскрытие. Это действительно резисторная матрица, причем выполненная на кремнии по интегральной технологии, как микросхема. Внутренняя структура несколько неожиданна - 300 (!) раздельных резисторов, из которых межсоединенями собирался нужный набор.

Производитель - "Транзистор", Минск.

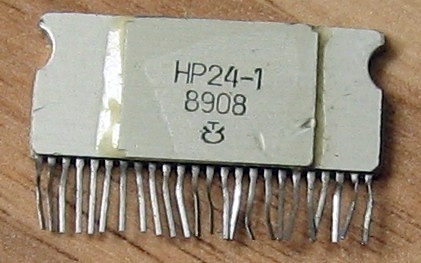

(фото Александра Назаренко)

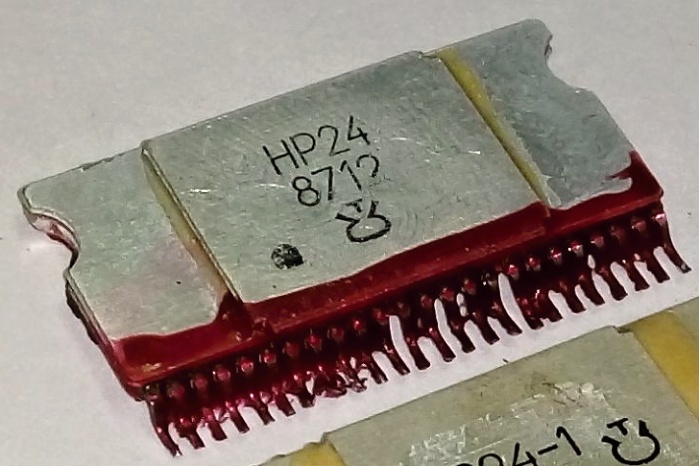

(фото с форума Радиокартинки)

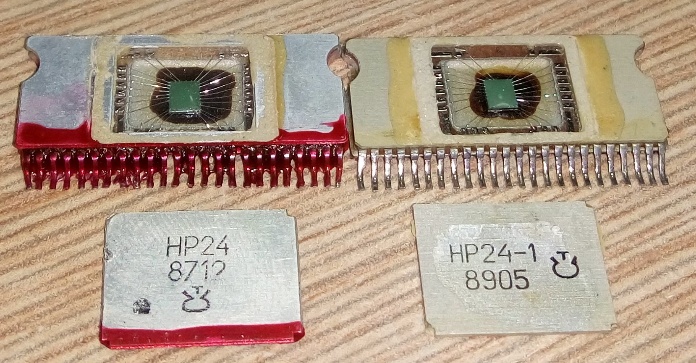

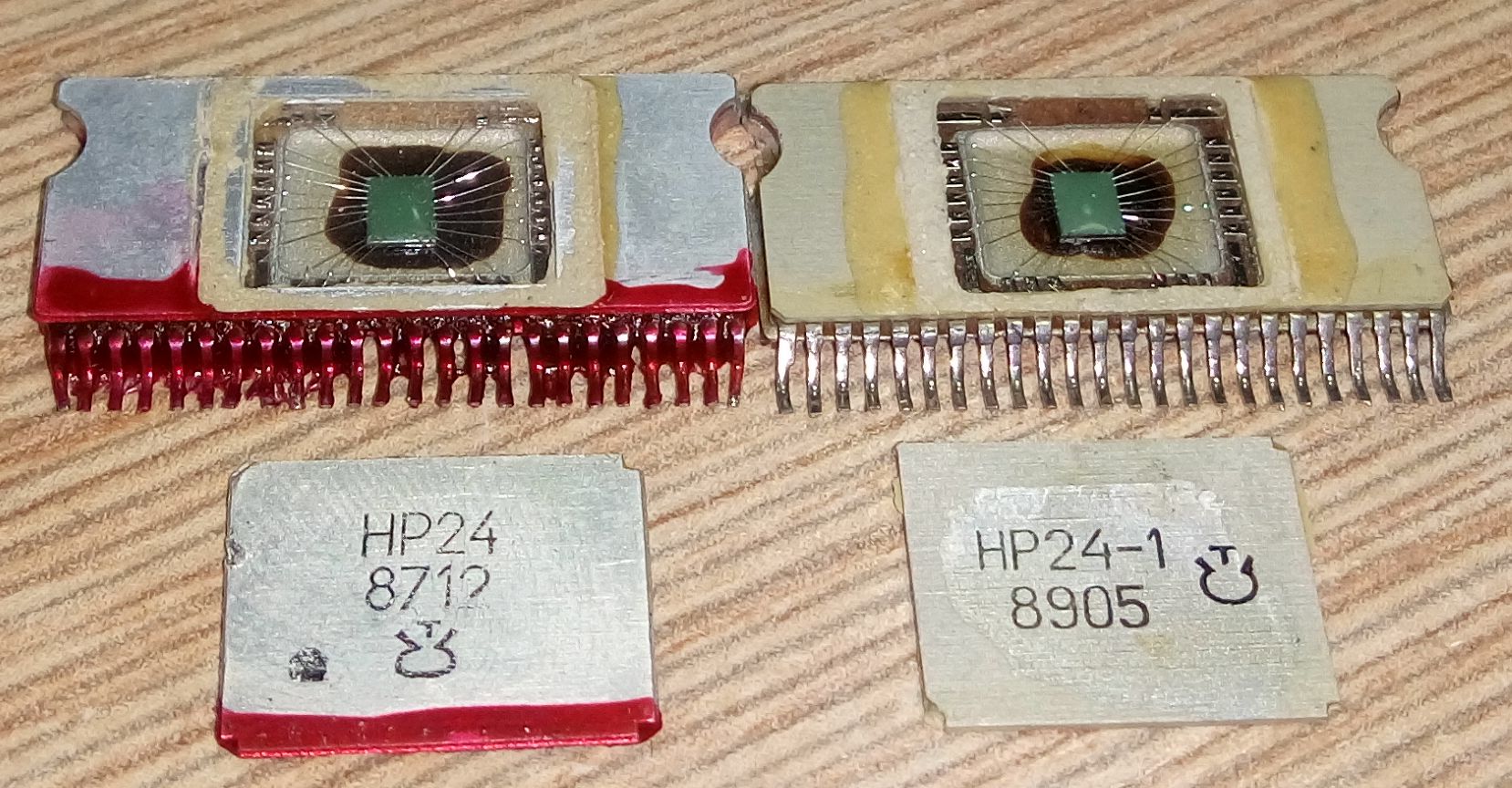

(фото с форума Радиокартинки)


(фото Александра Назаренко)

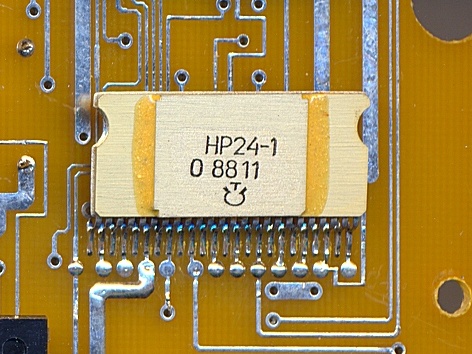

(фото с форума Портативное ретрорадио)
