OC72

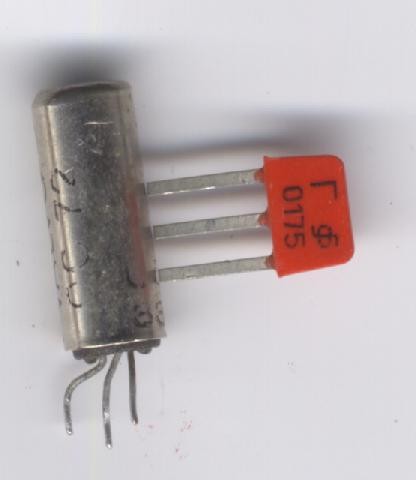

Один из первых германиевых транзисторов, разработанный фирмой Муллард в 1954 году как вариант OC71 с увеличенной выходной мощностью. В дальнейшем выпускался многими фирмами, например этот экземпляр - от Valvo.

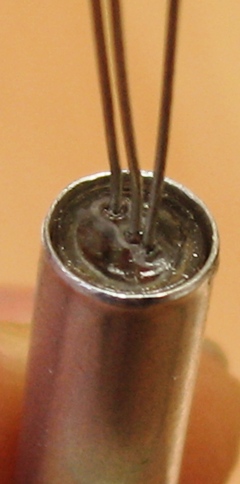

Сплавной, p-n-p, для маломощных выходных каскадов; выпускался также парами, подобранными для использования в двухтактных схемах 2xOC72. Конструктивно представляет собой OC71 с надетым на стеклянный корпус алюминиевым стаканом, улучшающим теплоотвод.

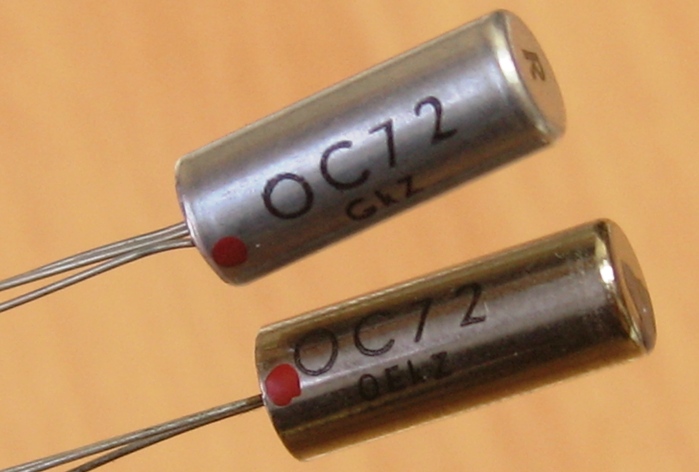

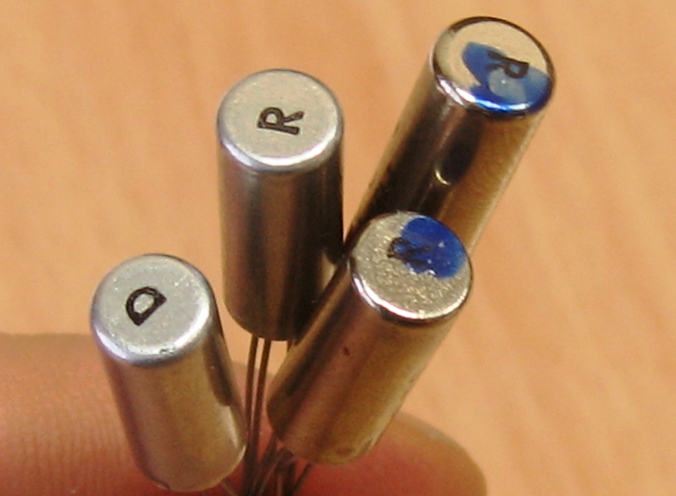

(фото из коллекции slowolitus'а)

Электрические параметры
(при Uк = 6 В, Iк = 10 мА)

Коэффициент усиления hFE - 45-120 (по некоторым источникам - 25)
Усиление по мощности в режиме А - 27 дБ
Выходная неискаженная мощность в двухтактной схеме в режиме В - 200 мВт
Коэффициент шума - 9...15
Граничная частота усиления по току в схеме ОБ - 0,35 МГц (по некоторым источникам 0,9 МГц)
Обратный ток коллектора - не более 10 мкА
Максимальное напряжение коллектор-база - 32 В
Максимальное напряжение эмиттер-база - 10 В
Максимальное напряжение коллектор-эмиттер - 18 В
Максимальный ток коллектора - 10 мА (по некоторым источникам 125 или 250 мА)
Максимальная рассеиваемая мощность - 0,125 Вт (по некоторым источникам 0,17 Вт)
Тепловое сопротивление переход-корпус - 2,5 мВт/°С
Максимальная рабочая температура - +75 °С

Источники

1. Transistori. Sistema Pratico, Imola (Bologna).
2. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам. - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 269).
3. Я. А. Федотов, Ю. В. Шмарцев "Транзисторы", Издательство "Советское Радио", Москва - 1960.
4. Лабутин Вадим Константинович, Транзисторы. М.-Л., Госэнергоиздат, 1962. (Массовая радиобиблиотека. Вып. 449)
5. Леонтьев В. Ф. <Зарубежные транзисторы широкого применения>. М., <Энергия>, 1968 (Массовая радиобиблиотека. Вып. 678)
6. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
7. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
8. А. Родин. Справочник по зарубежным транзисторам. - "Солон", Москва, 1998 (Серия "Ремонт", выпуск 21).
9. Петухов. В.М. Зарубежные транзисторы и их аналоги. Справочник-каталог. В пяти томах. Т.1 - М.: ИП РадиоСофт, 1998
