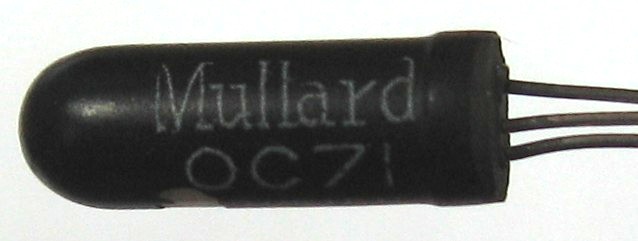

OC71

Один из первых германиевых сплавных p-n-p транзисторов, разработанный в 1954 году фирмой Муллард (подразделение Филипс) для работы в предварительных каскадах усиления низкой частоты.

Оказался весьма удачным и лицензию на выпуск приобрели многие фирмы, как западноевропейские, так и американские. Также породил довольно много вариаций, к примеру OC70 (малошумящий вариант), OC72 (выходной триод с повышенной мощностью за счет того, что на стеклянный корпус надевался алюминиевый стакан, улучшающий теплоотвод); OC66 (вариант в миниатюрном корпусе) и другие.

Небезынтересно отметить, что на этот транзистор обратили внимание и в СССР, скопировав его (безлицензионно, полагаю ;)) и запустив в серию под названием П5. Также он (под "родным" названием) выпускался и в Чехословакии.

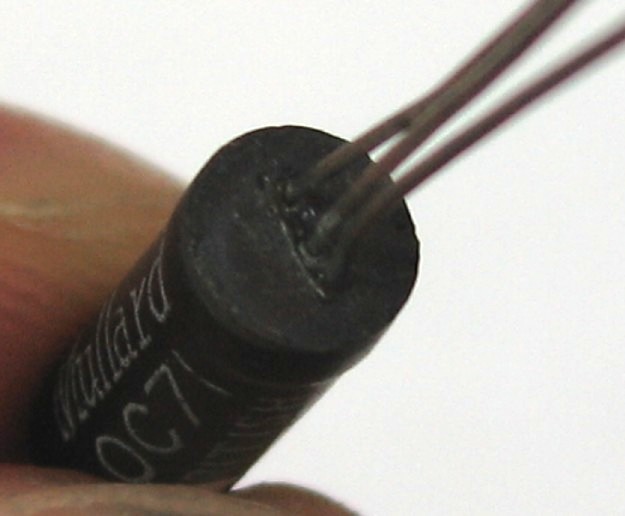

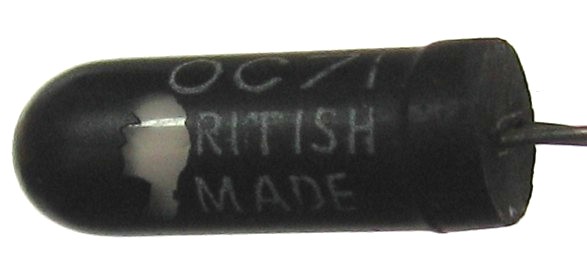

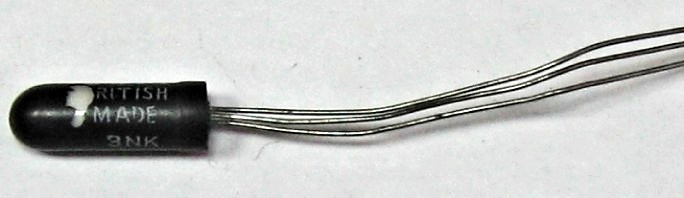

Корпус у этого транзистора достаточно уникален - он стеклянный!

Это также фирменная разработка Муллард; в разных источниках он называется SO-2, R-9 или TO-1... в номерах чувствуется дух времени пионеров :)))

В дальнейшем он использовался для большинства транзисторов серии OC.

Электрические параметры

Коэффициент усиления h21Э - 47 (по некоторым источникам 30)
Граничная частота усиления по току в схеме ОЭ - 1 МГц (по некоторым источникам 0,5 МГц)
Обратный ток коллектора - не более 5 мкА (по некоторым источникам не более 13 мкА)
Входное сопротивление h11Э - 0,8 кОм
Выходная проводимость h22Э - 80 мкСим
Емкость коллектора - 30 пФ (по некоторым источникам 40 пФ)
Максимальное напряжение коллектор-база - 30 В
Максимальное напряжение эмиттер-база - 10 В
Максимальное напряжение коллектор-эмиттер - 20 В
Максимальный ток коллектора - 10 мА (по некоторым источникам 50 мА)
Максимальная рассеиваемая мощность - 0,125 Вт
Тепловое сопротивление переход-корпус - 1,7 мВт/°С
Максимальная рабочая температура +100 °С

Источники

1. Transistori. Sistema Pratico, Imola (Bologna).
2. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам. - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 269).
3. Я. А. Федотов, Ю. В. Шмарцев "Транзисторы", Издательство "Советское Радио", Москва - 1960.
4. Лабутин Вадим Константинович, Транзисторы. М.-Л., Госэнергоиздат, 1962. (Массовая радиобиблиотека. Вып. 449)
5. Петър Кисьов, Георги Стоянов. Справочник по полупроводникови диоди и транзистори. Техника - София, 196?
6. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
7. Нефедов Л. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1985.
8. Нефедов А. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 3-е изд., перераб. и доп.— М.: Радио и связь, 1990. (Массовая радиобиблиотека; Вып. 1154).
9. А. Родин. Справочник по зарубежным транзисторам. - "Солон", Москва, 1998 (Серия "Ремонт", выпуск 21).
10. Петухов. В.М. Зарубежные транзисторы и их аналоги. Справочник-каталог. В пяти томах. Т.1 - М.: ИП РадиоСофт, 1998
