П16, П16А, П16Б

Германиевые плоскостные p-n-p транзисторы; пожалуй, первые отечественные транзисторы, спроектированные для импульсных режимов. Нашли широкое применение в ранних ЭВМ. Справочный лист на них.

"[в начале 1959] Появились отечественные германиевые транзисторы П16, пригодные для логических переключающих схем относительно невысокого быстродействия. На нашем предприятии базовые логические схемы импульсно-потенциального типа разработал Е. Шприц со своими коллегами. Мы решили использовать их в своём первом модуле ферритовой памяти, в электронике которого не было бы ламп." - [15]; при этом известны и более ранние образцы, от 1958 года.

   Погорилый пишет про них "Чpезвычайно популяpные тpанзистоpы для pаботы в импульсных и пеpеключательных схемах. [В дальнейшем] выпускались в холодносваpных коpпусах как МП16-МП16Б для спецпpименений, аналогичные для шиpпотpеба - МП42-МП42Б.
   ...
   Собственно, транзисторы П16 и отличались от П13-П15 только тем, что за счет технологических мер импульсная утечка была минимизирована. Но не сведена к нулю - не зря типичная нагрузка П16 это 2 килоома при напряжении питания 12 вольт, в этом случае 1 миллиампер импульсной утечки не сильно влияет.
   Собственно, до П16 использование транзисторов в ЭВМ было малореально, не обеспечивалась надежность при работе в режиме переключения."

   От себя замечу, что был и промежуточный вариант, П42-П42Б.

Производители - питерская "Светлана", Брянский ЗПП (ныне "Кремний"), Новгородский ЗПП (ныне ОАО "Планета") и "Гамма", г.Запорожье (Украина).

Кстати, в 1960ые годы процент выхода годных транзисторов для этого типа составлял 42,5%, что было довольно высоким показателем в то время.

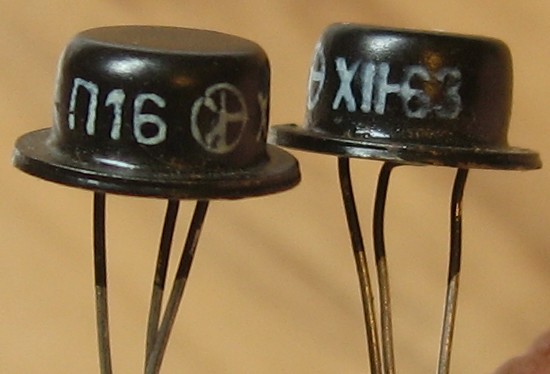

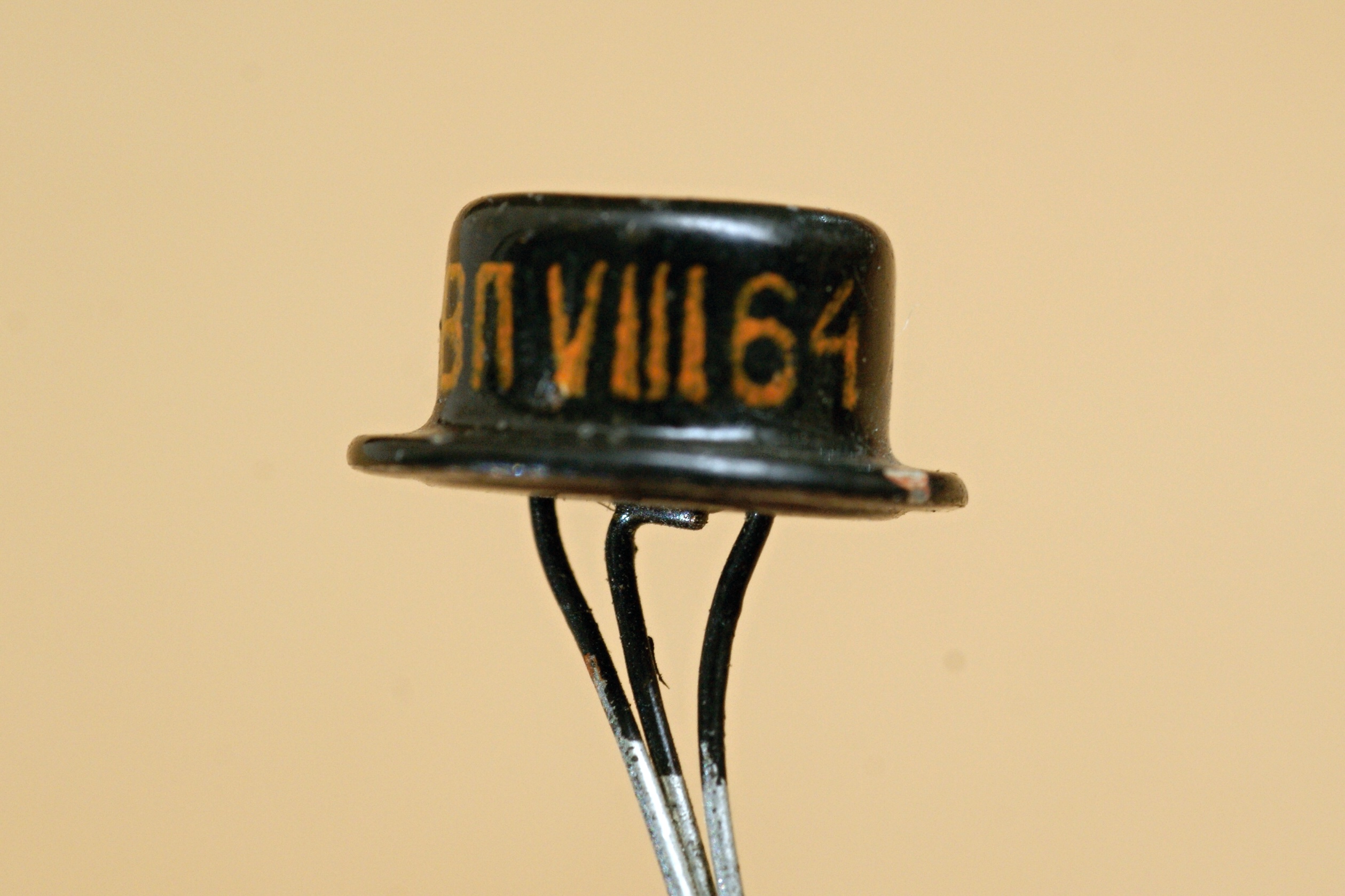

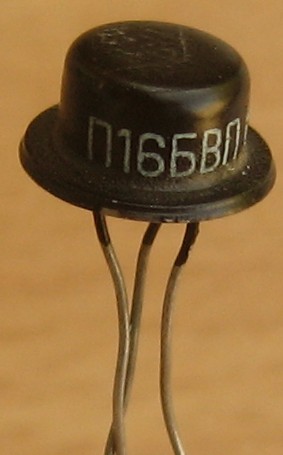

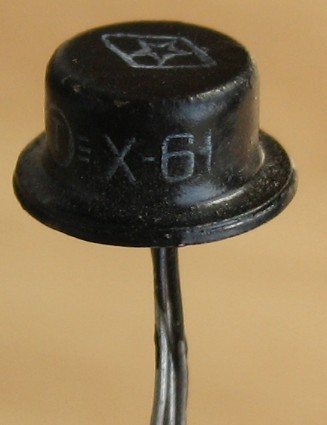

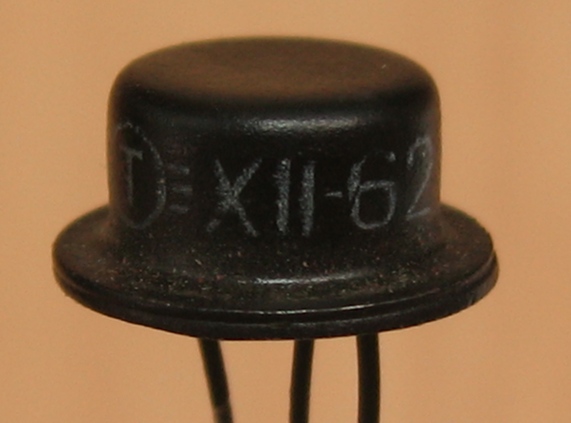

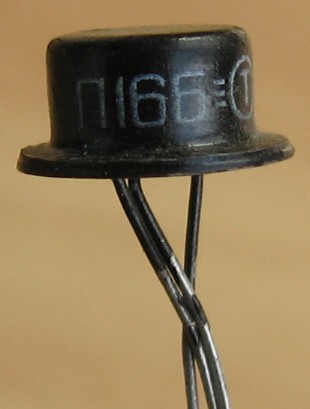

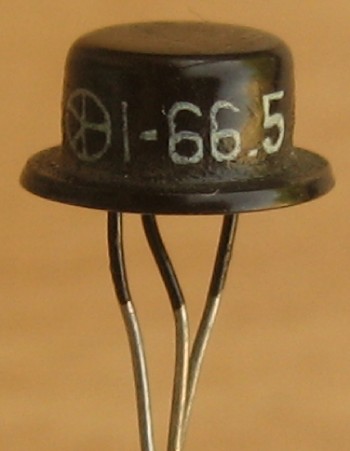

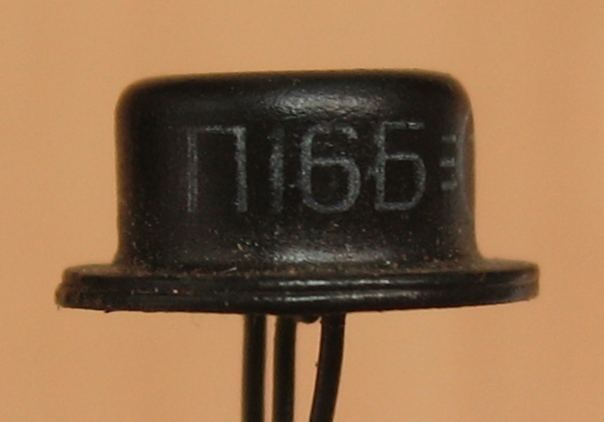

(фото Алексея Варежкина)

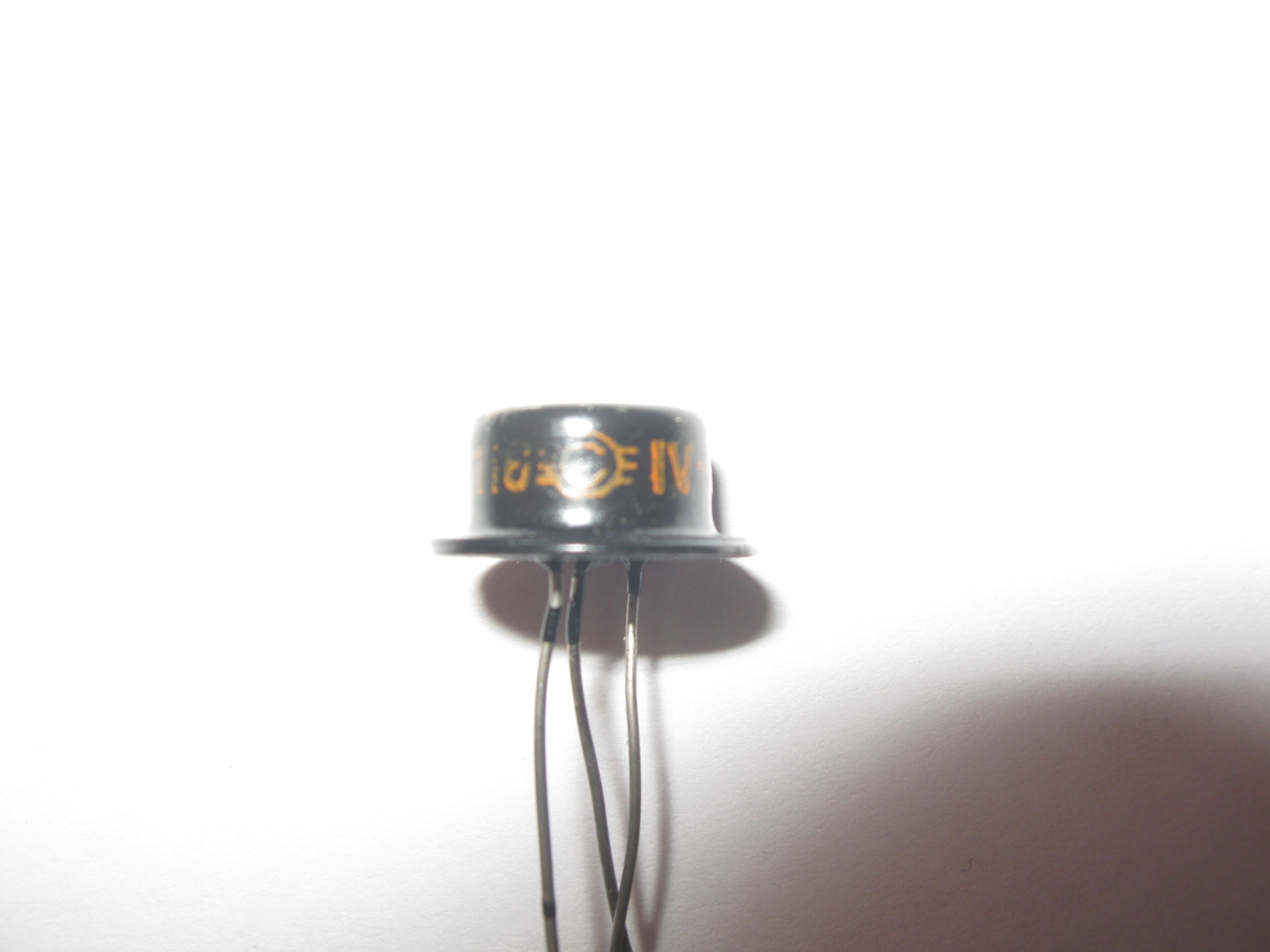

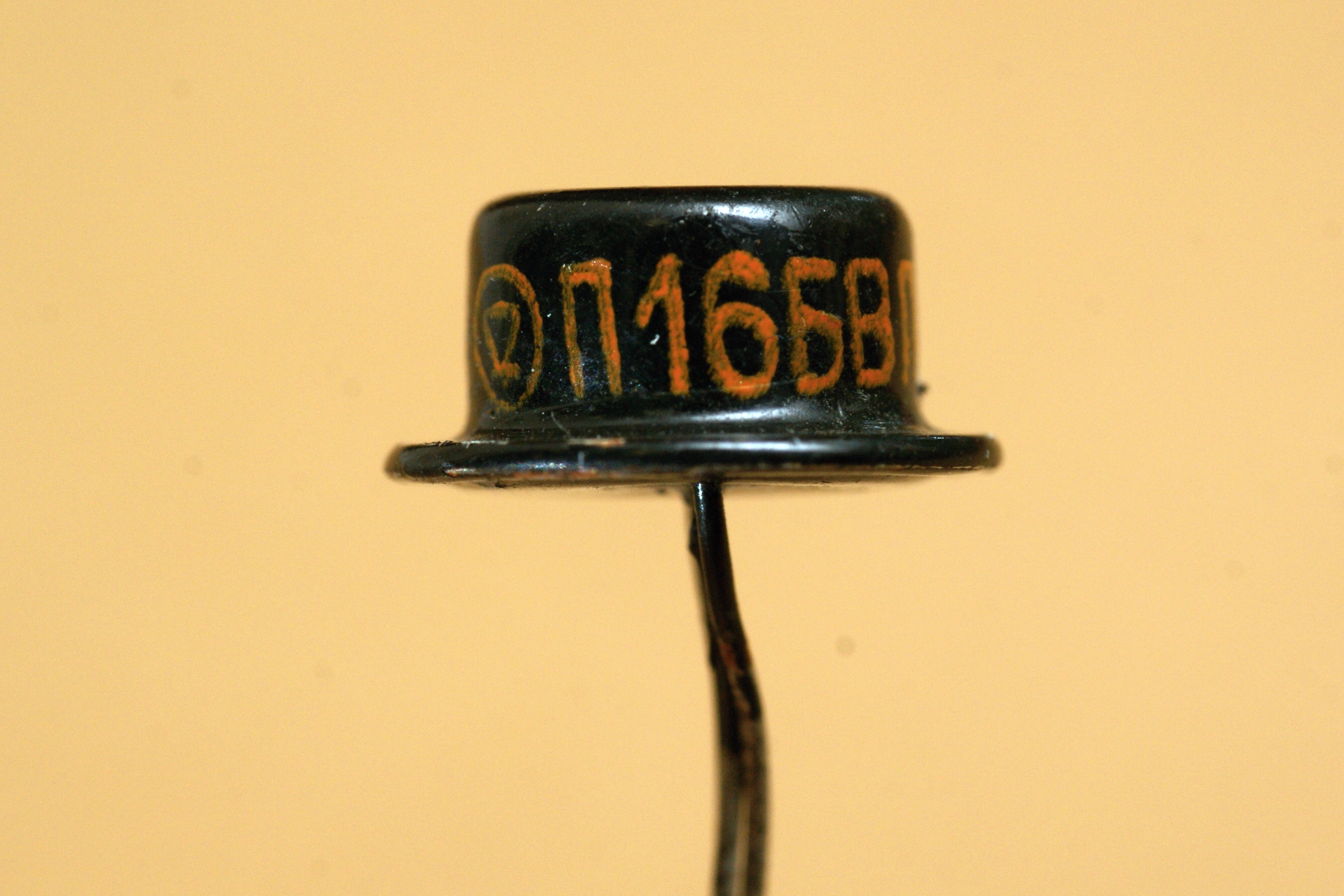

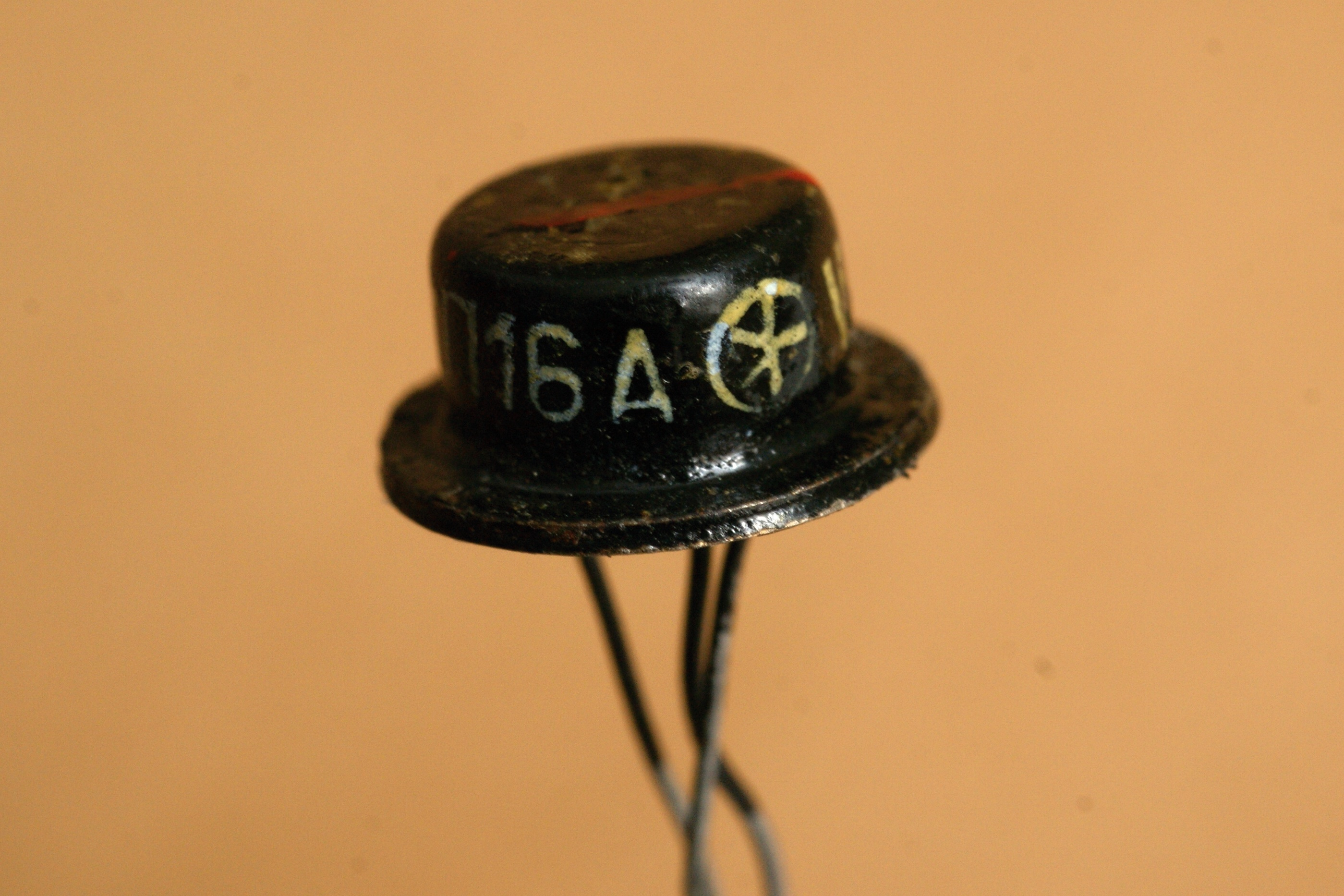

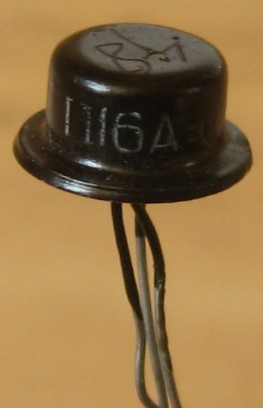

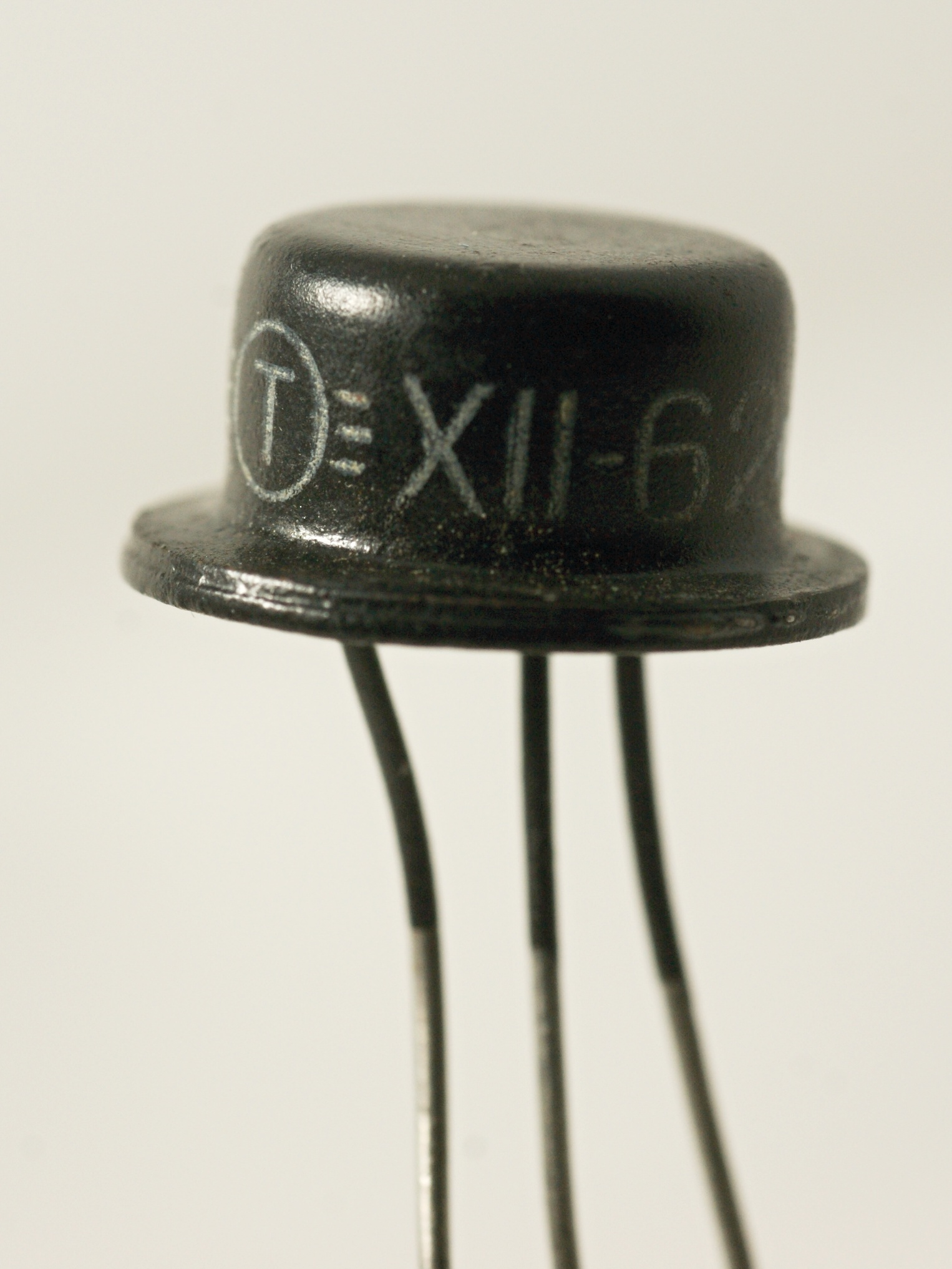

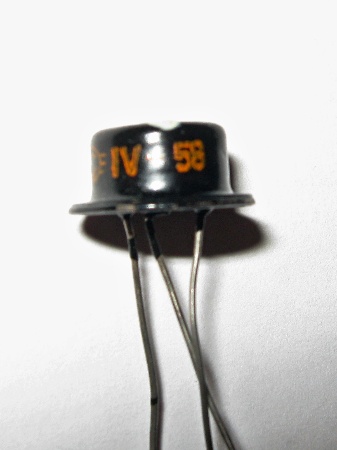

(фото Алексея Варежкина)

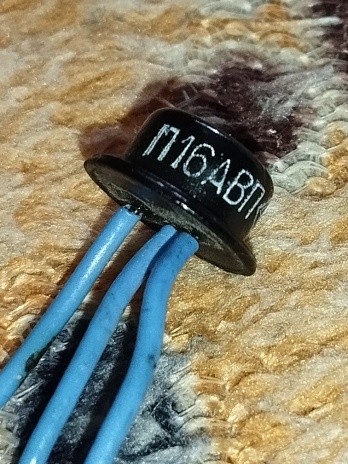

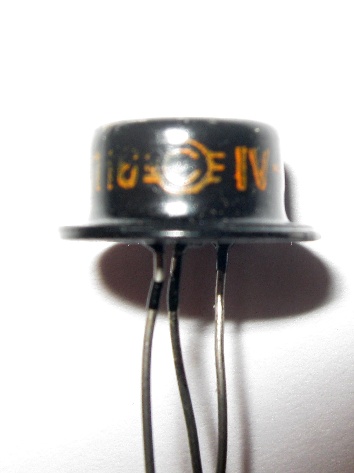

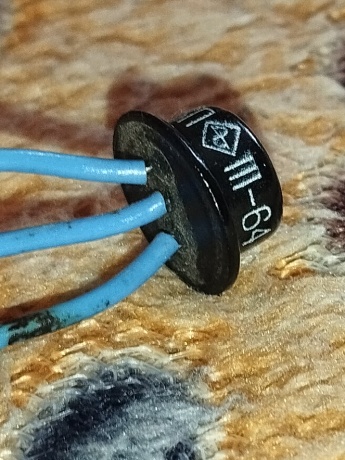

(фото с форума "Портативное ретрорадио")

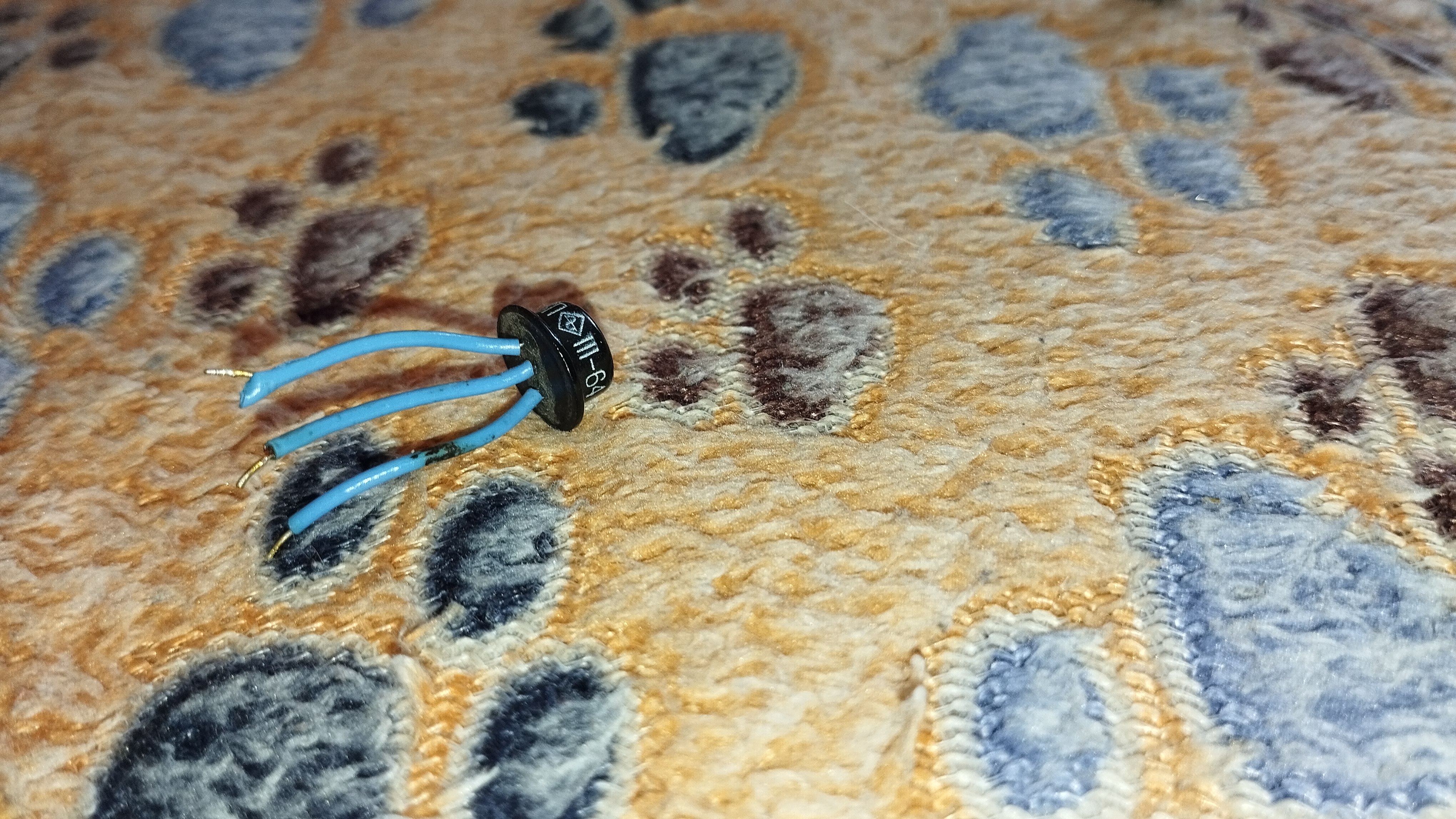

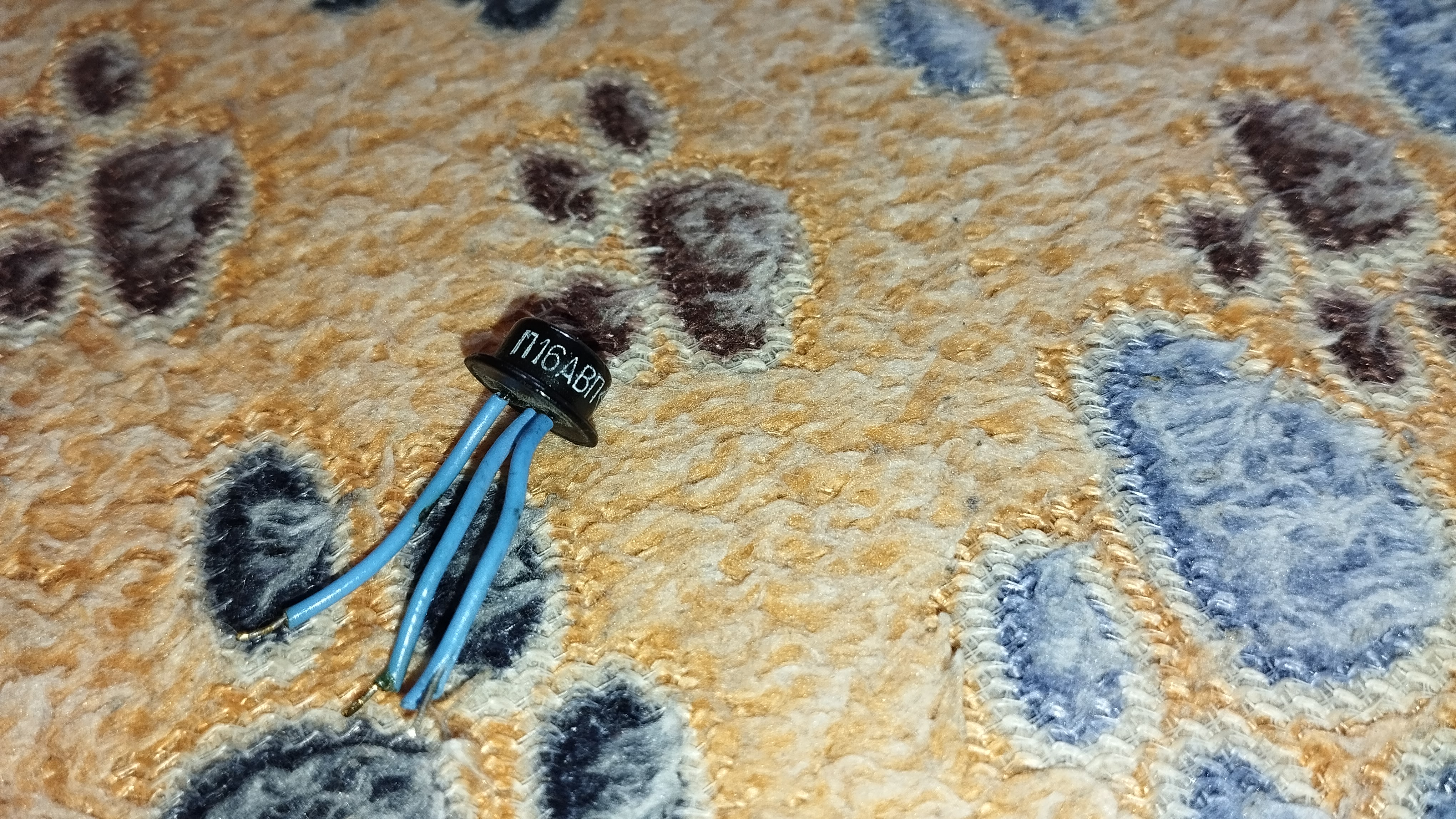

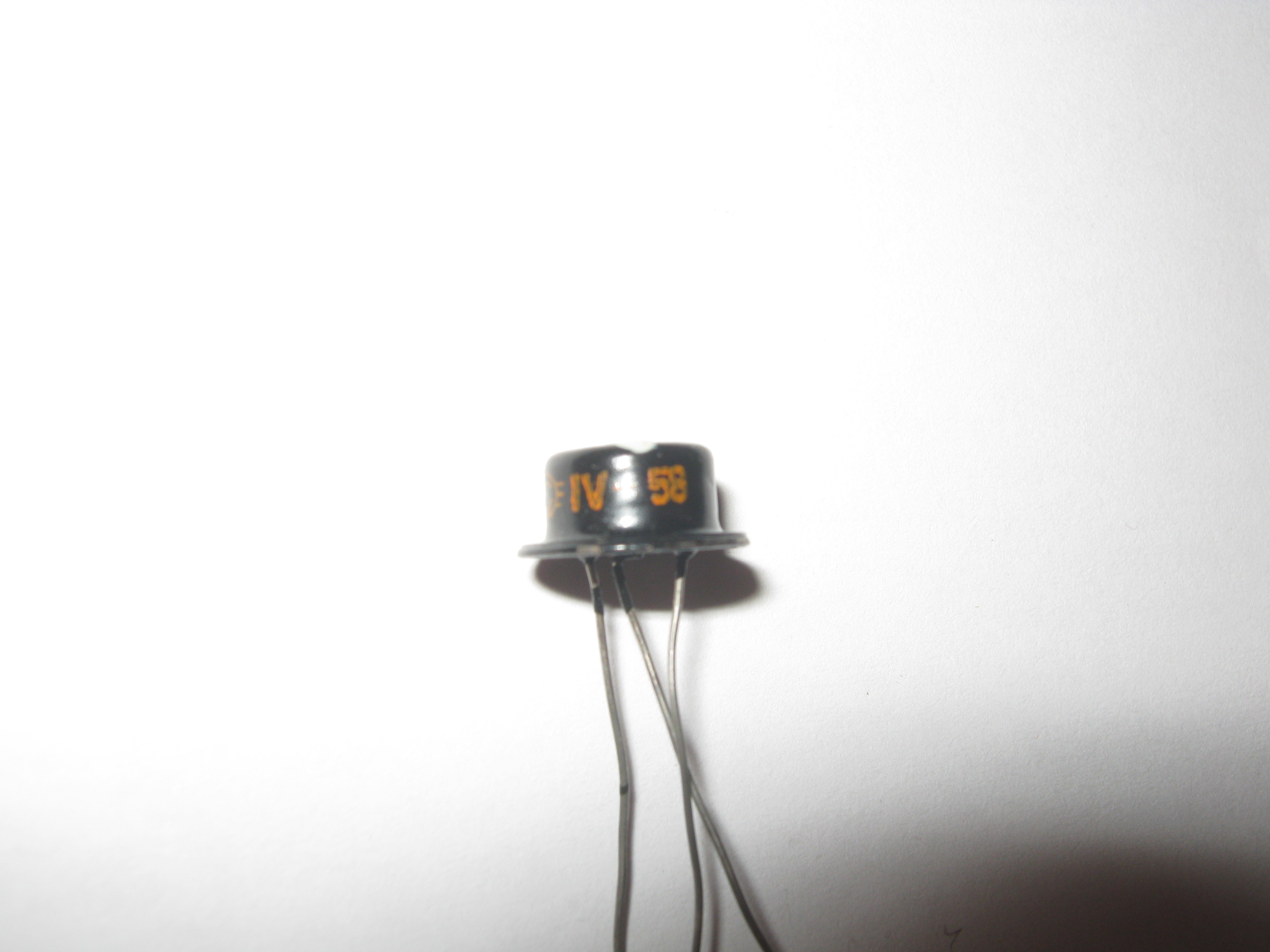

(фото с форума "Портативное ретрорадио")
