П42А, П42Б, П42Б+

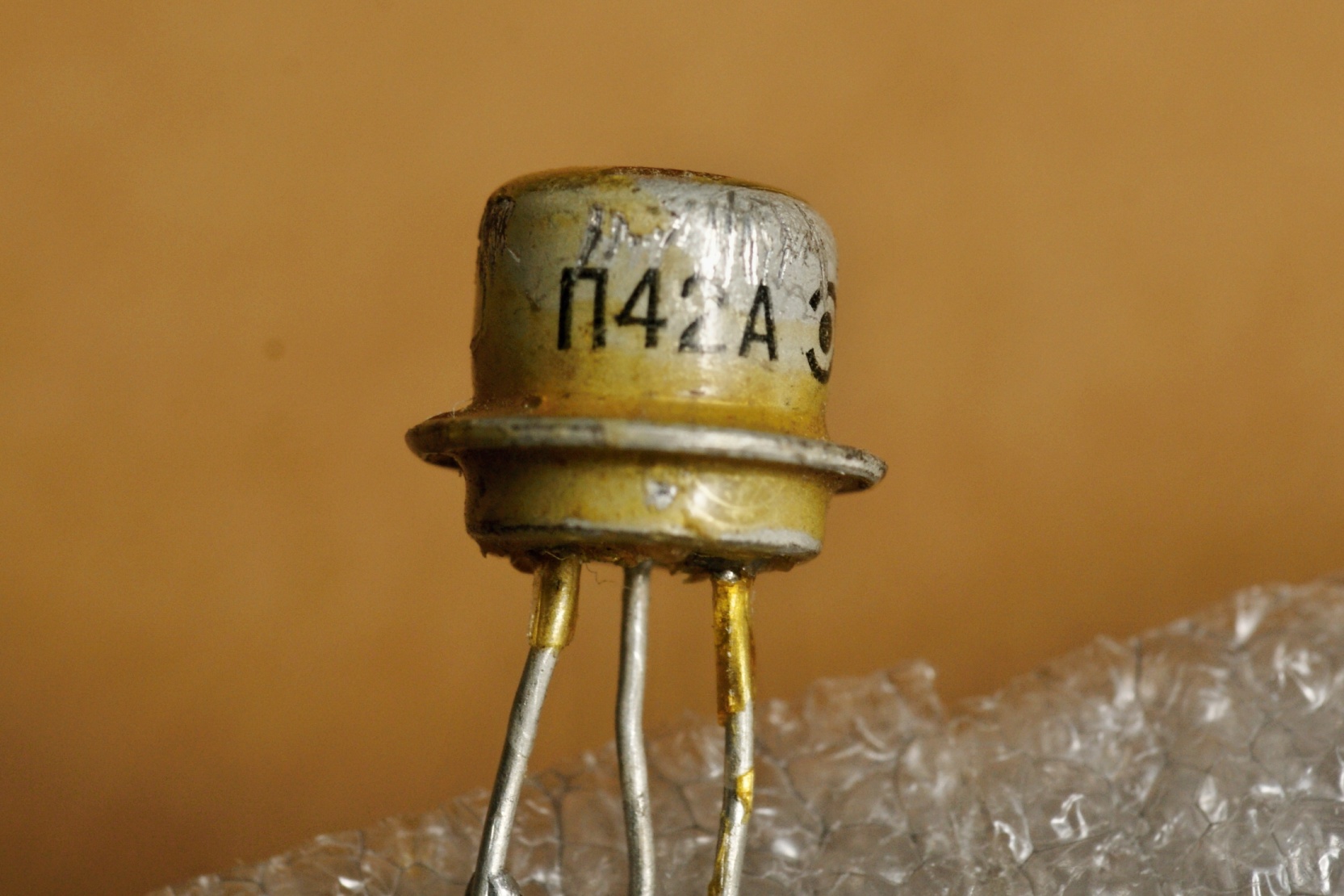

Весьма редкие импульсные сплавные транзисторы. Гражданский вариант П16А, переведенный в холодносварной корпус. При этом встречаются ранние образцы и в горячекатаном исполнении; вероятно такие выпускались очень недолго.

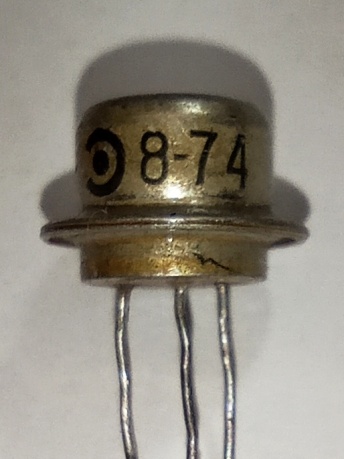

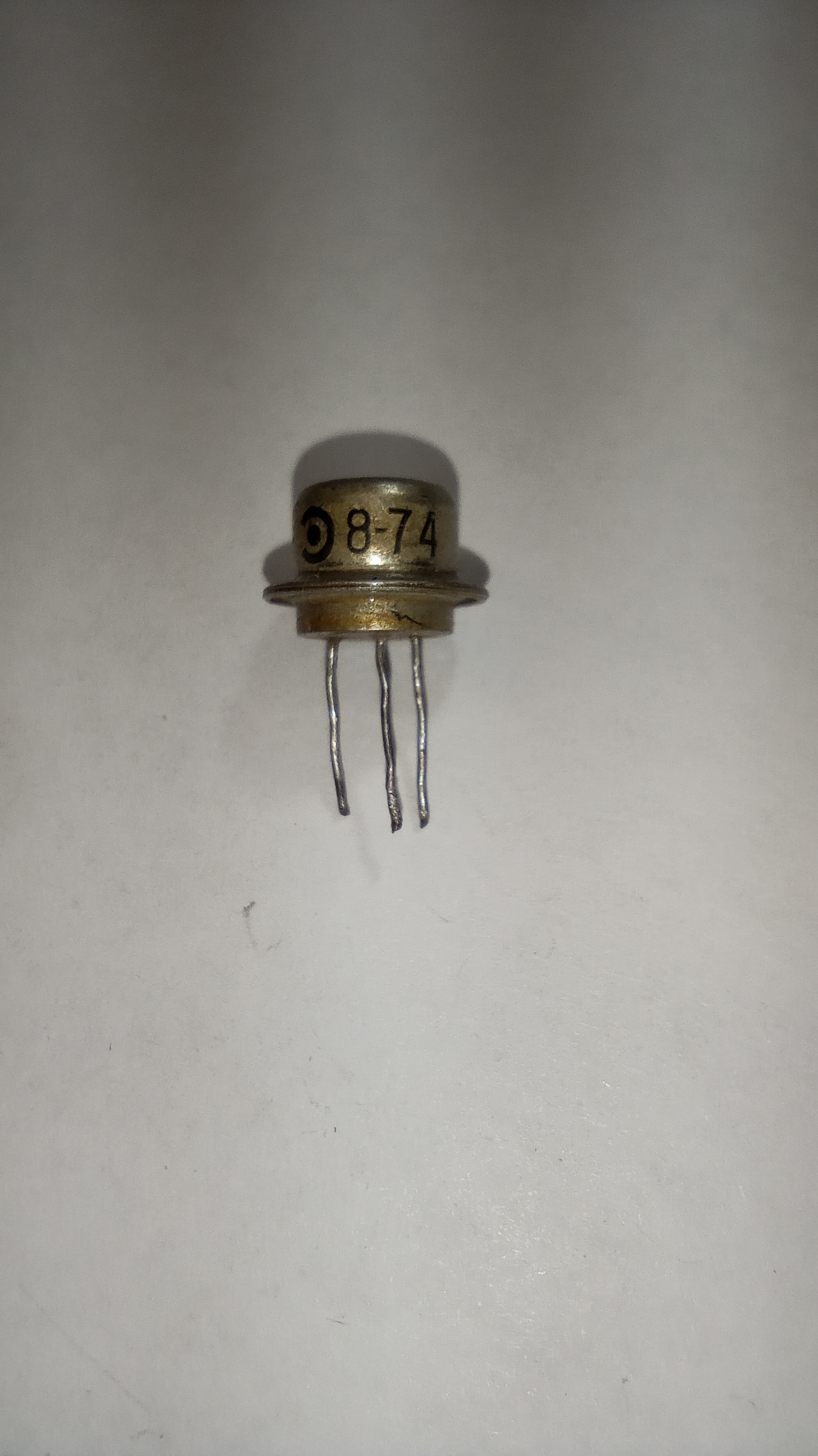

В справочниках эти транзисторы встречаются только в очень короткий период - 1965-1971гг., причем сразу в этом корпусе. Однако, как видно на фото, выпускались они как минимум до 80-х годов, параллельно с аналогичными МП42. К началу 90-х они попали в категорию неперспективных, с заменой на КТ680А.

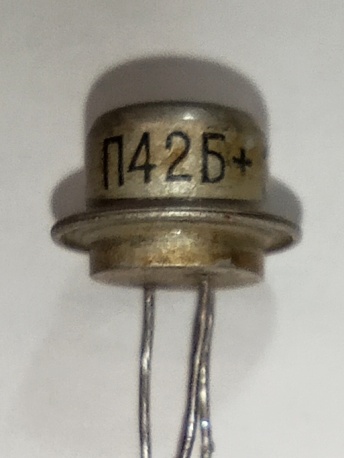

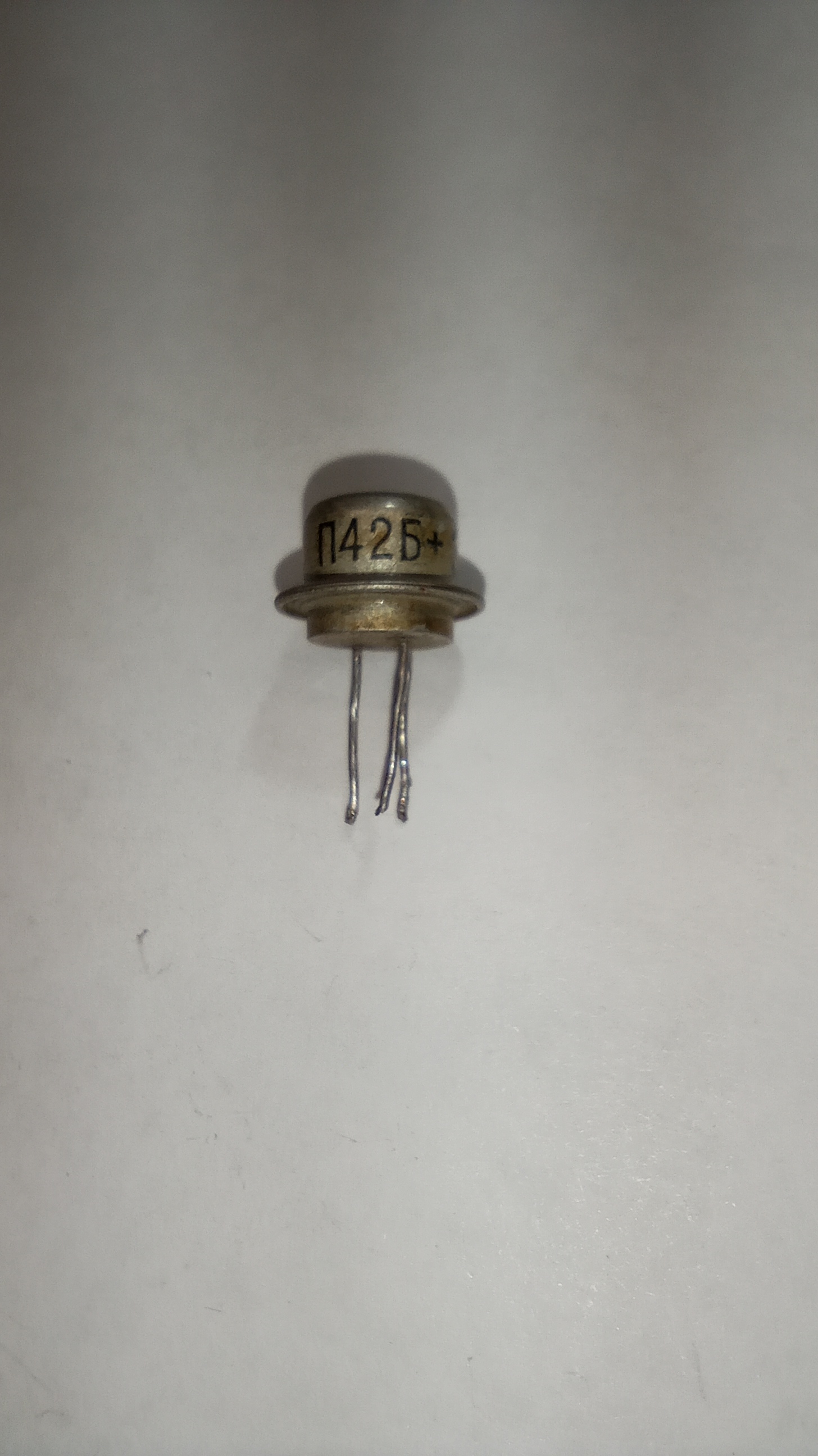

В общем, повторяется история с П40, которые тоже неизвестно зачем выпускались долгое время одновременно с МП40. Кстати, эти транзисторы также "с точкой" и с плюсом. А, да, вот справочный лист на них.

Производители - традиционные для этого периода, питерская "Светлана", Брянский завод полупроводниковых приборов (позднее "Кремний") и "Планета" (г.В.Новгород).

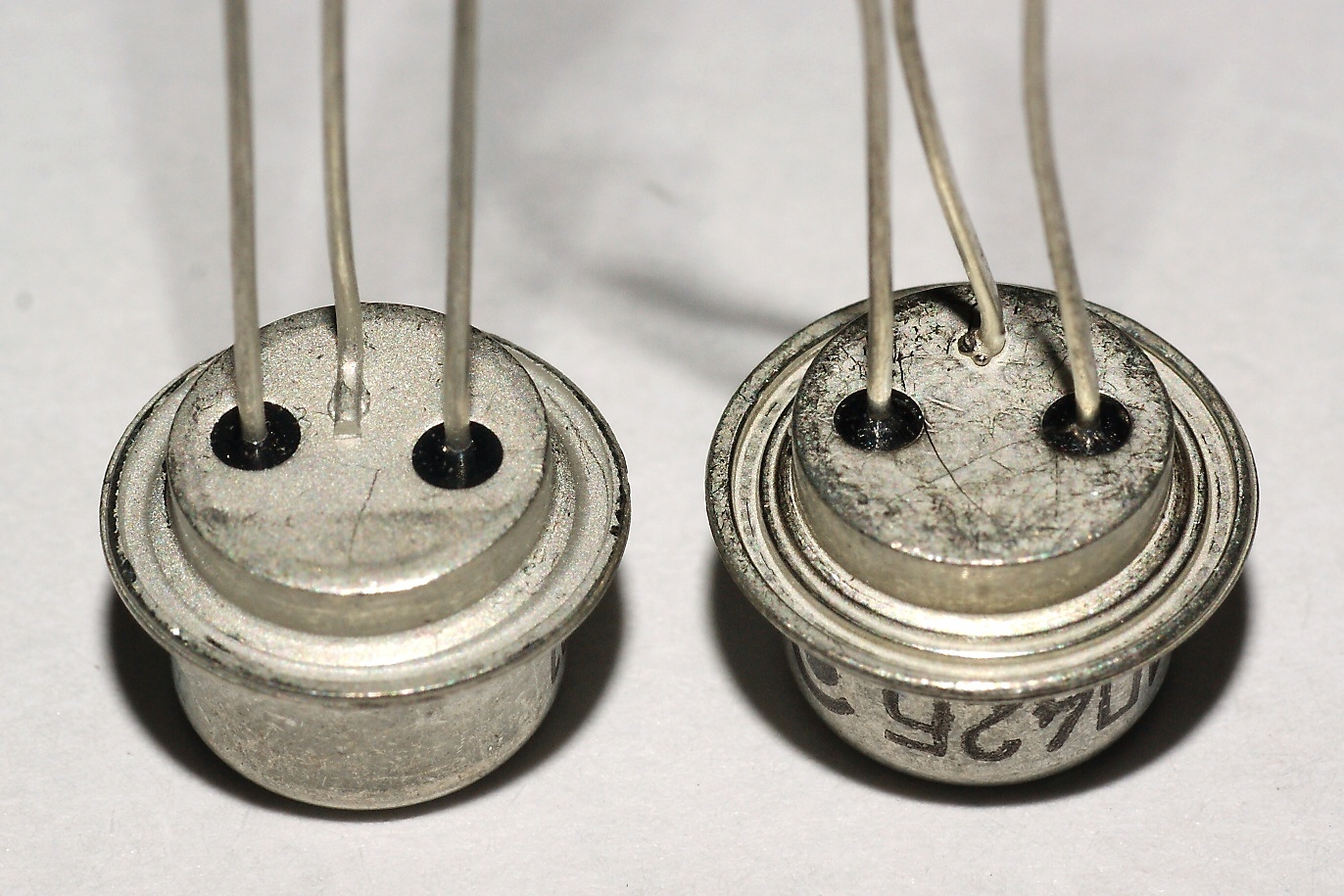

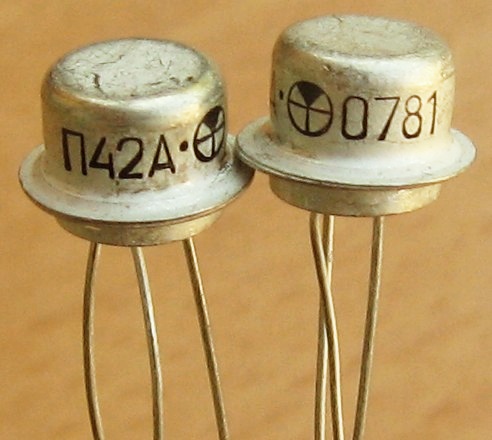

Вот для сравнения П42 (слева) и МП42; видно, что присоединение базового вывода к корпусу у них выполнено по разному:

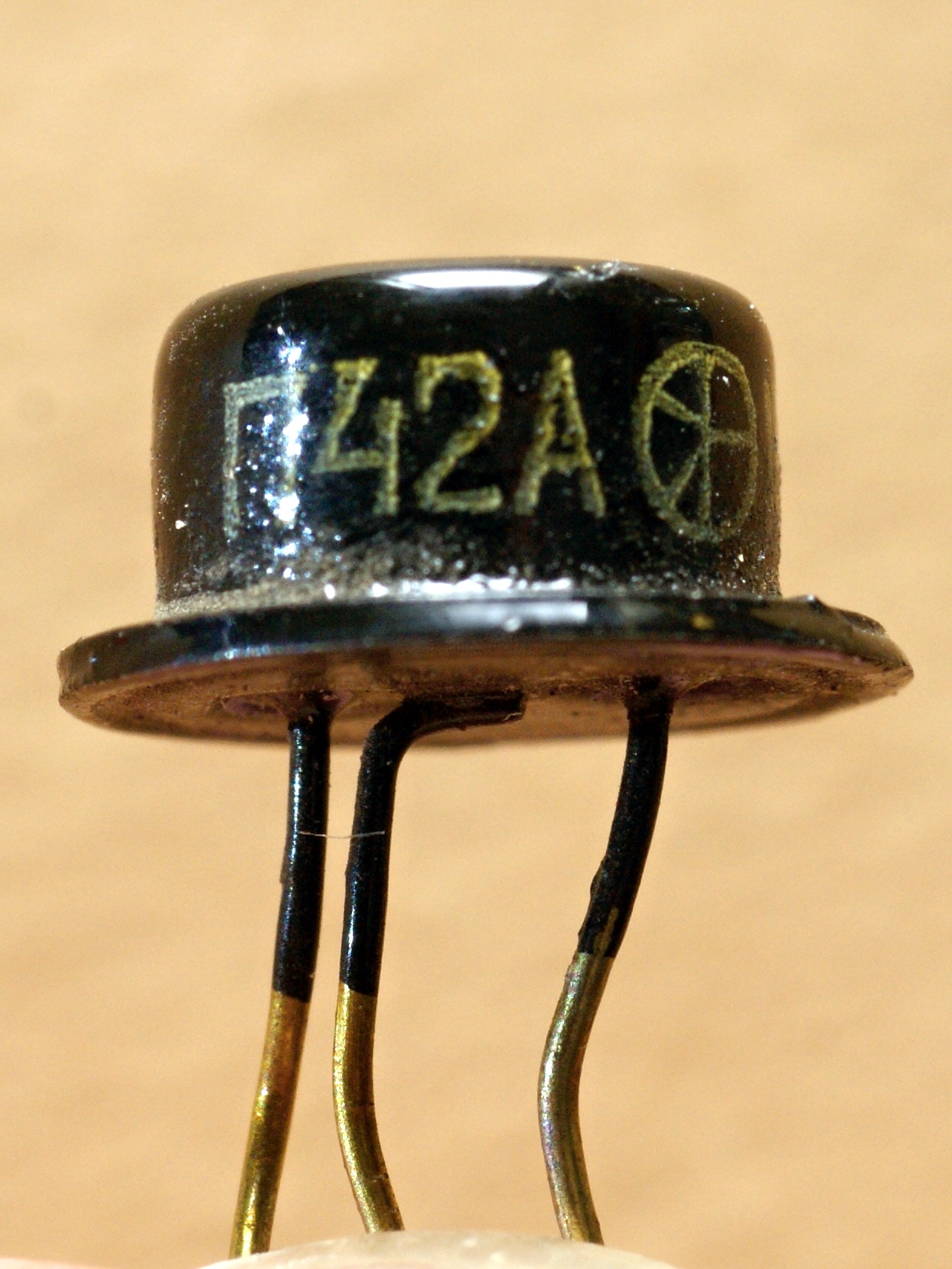

(фото от Hi-Cat)

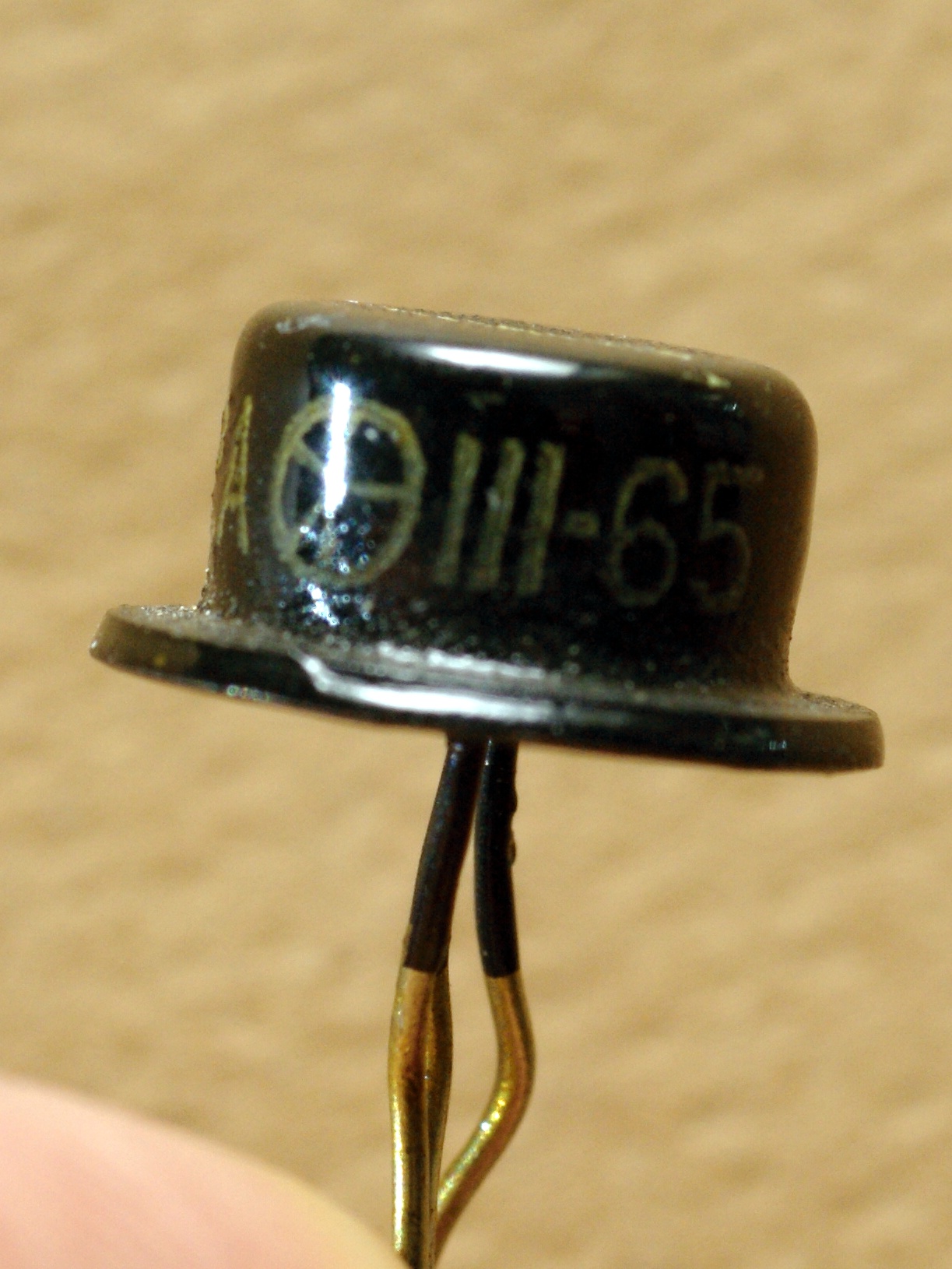

(фото от Hi-Cat)

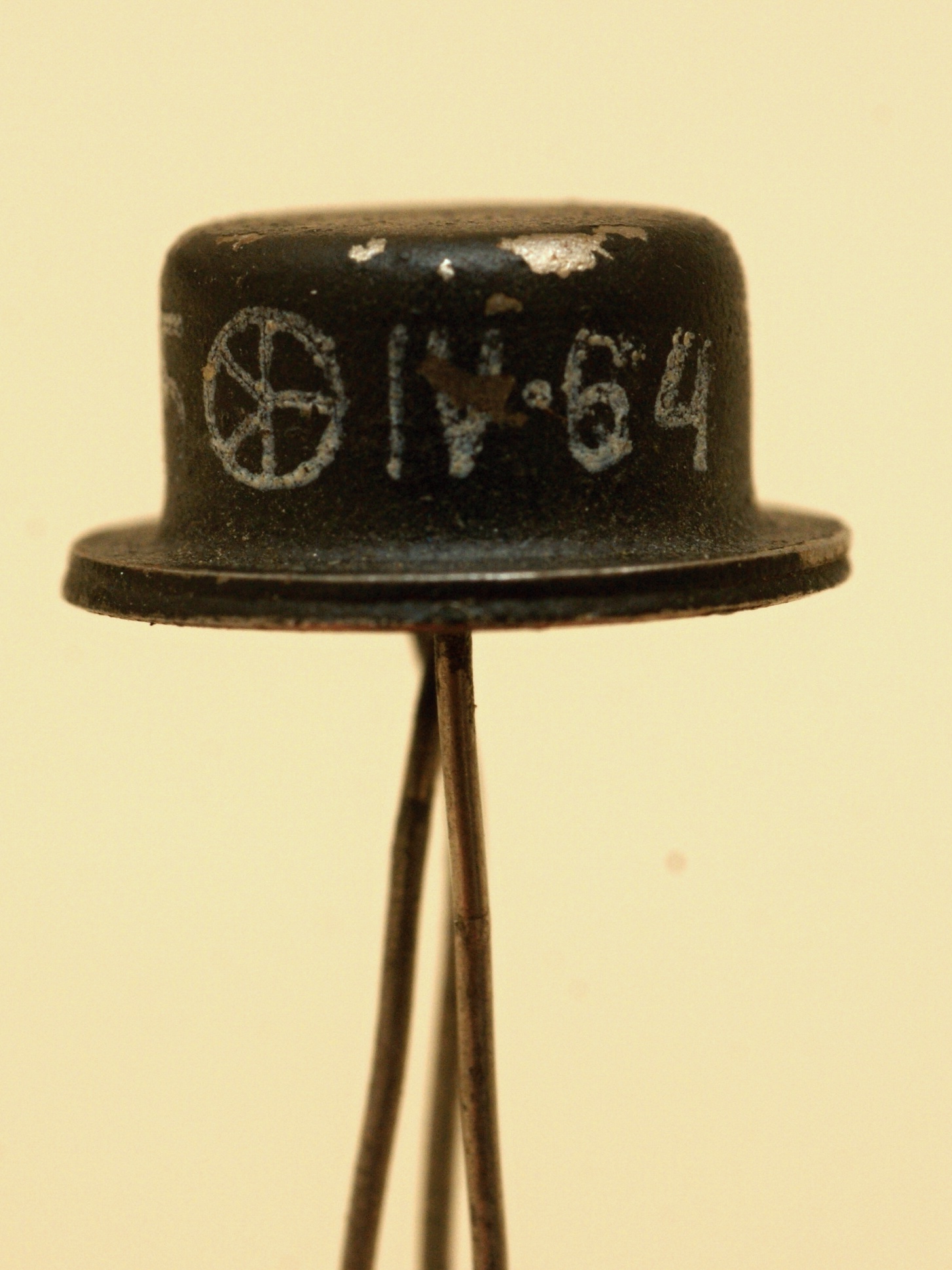

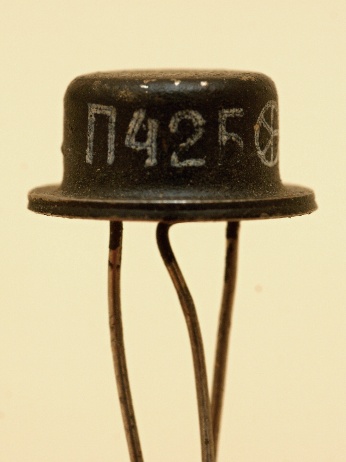

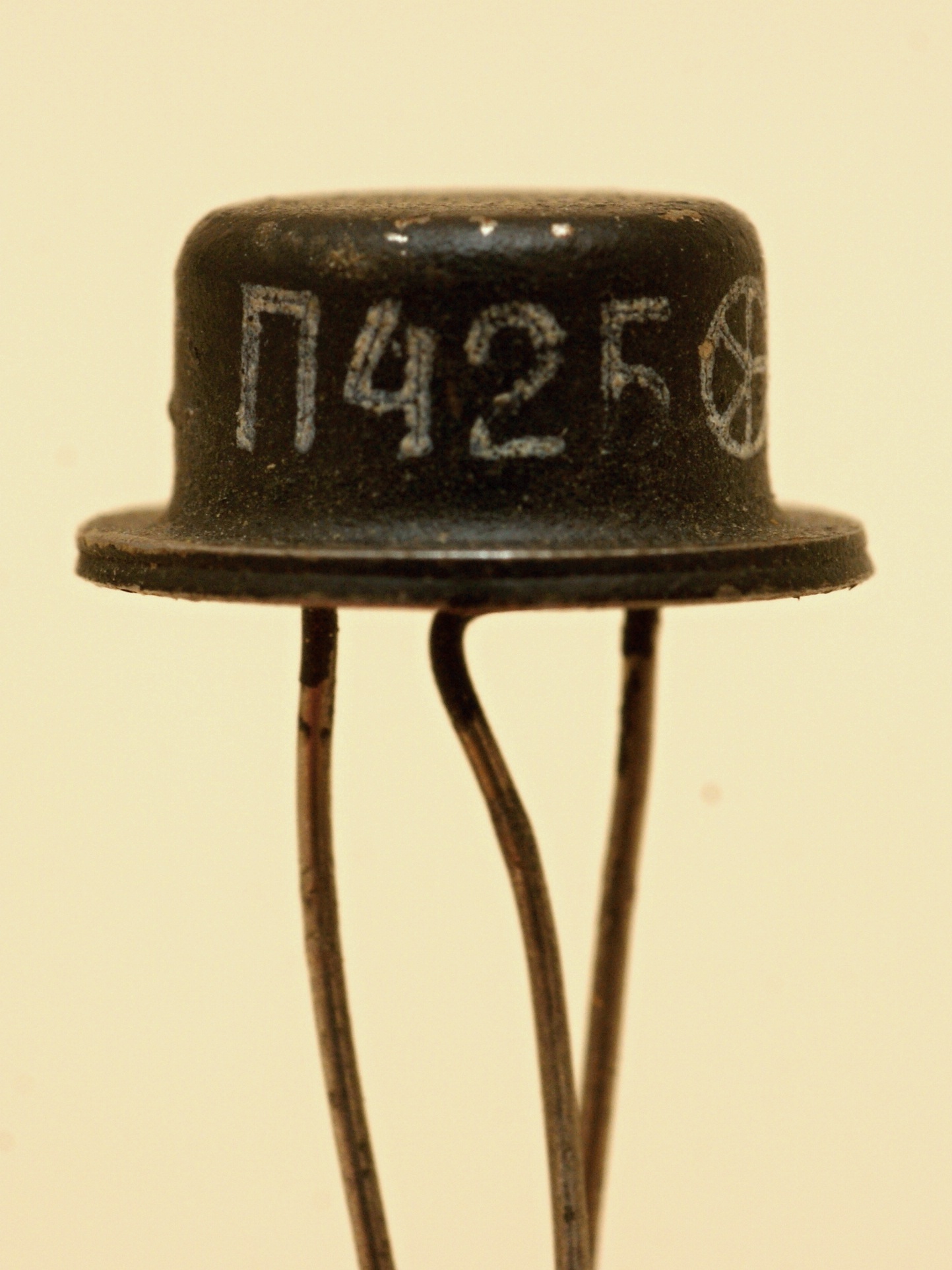

(фото c форума сайта Музей старых радиодеталей)

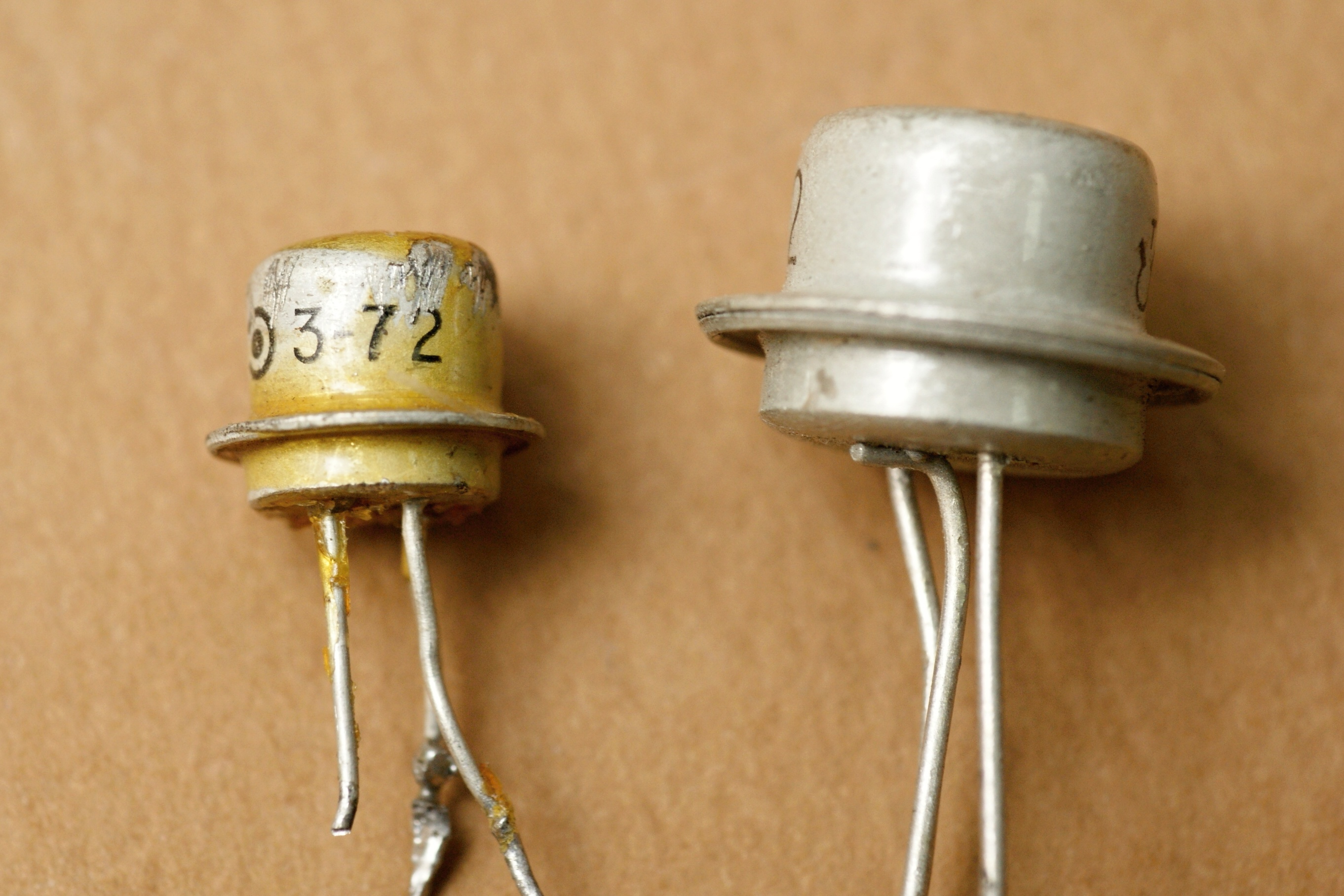

Интересно, что в начале 70-х они недолгое время выпускались в нестандартном, уменьшенном корпусе:


(фото с Форума радиодеталей)


(фото с Форума радиодеталей)

Источники:

1. Справочный листок. Новые полупроводниковые приборы. - "Радио", №4, 1965.
2. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
3. В. Леонтьев, В. Фролов. Справочный листок. Параметры и цоколевки плоскостных транзисторов, разработанных до 1964 года. - "Радио", №2, 1968.
4. Справочник по полупроводниковым диодам и транзисторам. Изд. 2-е. М., "Энергия", 1968.
5. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
6. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
7. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
