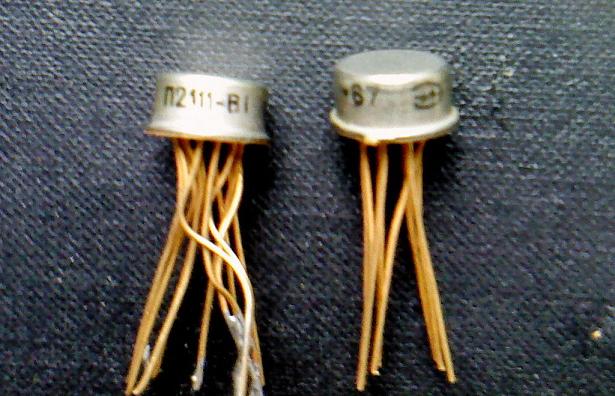

Крайне интересная микросхема. По системе обозначения она должна входить в микросхемы 121ой серии... Но все известные схемы этой серии уже "приписаны" к старым номерам, а 2111 нигде не числится!
Разгадку даёт внезапно найденный паспорт от этих микросхем. Это элемент 3И. Хм, в 121ой серии такого нет, получается он был только на опытном этапе. Эволюционный тупик?
Но, похоже, не совсем. Если
приглядеться к "сёстрам" 121ой серии - элементам из 109 и 151 серий,
которые представляют собой те же кристаллы, но упакованные в другие корпуса
- то их ассортимент полностью совпадает с серией 121, за исключением элемента 109ЛИ1,
магистрального усилителя с входной схемой 6И.
Об этом упоминается и в
статье, посвященной П21 серии -
"На основе этой технологии завершается разработка магистрального усилителя для
работы на нагрузку 75 ом. Эта схема, содержащая на кристалле 1,2X1,2мм
20 компонентов, выполняет функцию И для положительных сигналов и дополнит серию
схем П21".
Если сравнить внутренние схемы П2111
и 109ЛИ1, то видно, что первая послужила
прототипом для второй. Разработчики
добавили ещё три диода на вход, и
усилительный каскад на выходе. Статья датирована 1969 годом, а
П2111 - 1967. Вот где-то в этом периоде оно и
произошло.
Производитель - зеленоградский
НИИМЭ "Микрон".
Примечательно, что П2111 разбраковывалась аж на пять групп, в зависимости от нагрузочной способности (насколько хорошо "выпекся" выходной каскад), и от состояния входных диодов (П2111-Г - "живы" два из трёх). При этом была и П2111-Н, в которой вообще работала лишь входная схема. Микросхемы тогда были крайне дефицитными, в ход предполагалось пускать даже такую отбраковку.
