П213 - П215, П215-М, П214ВМ1

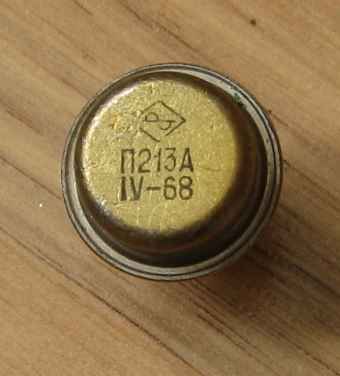

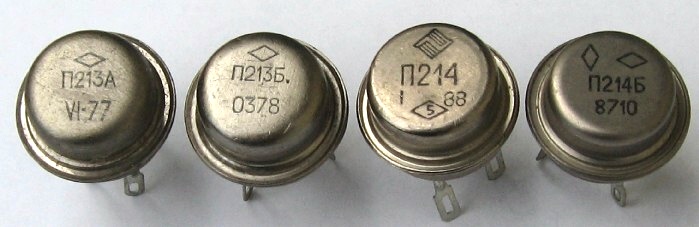

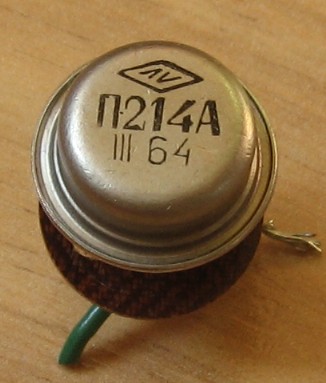

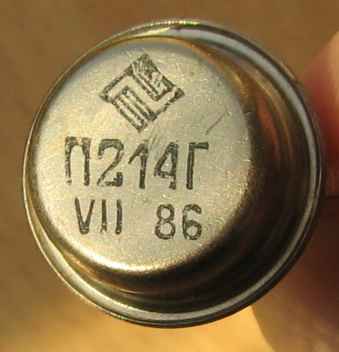

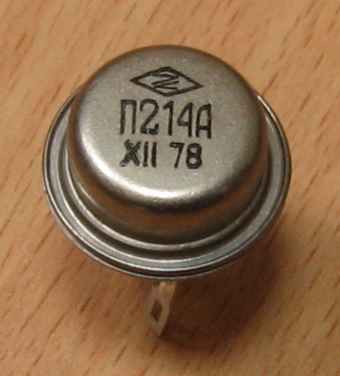

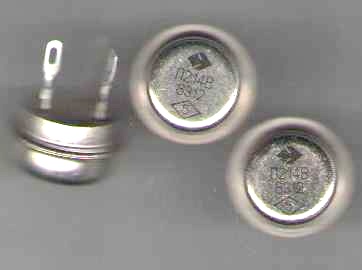

В 1962-1963 году транзисторы П201М...П203М были выделены в отдельную группу. П201М стал называться П213А, П201АМ - П213Б, П202М - П214В, П203М - П214Г. Причём некоторое время выпуск транзисторов со старым и новым названиями продолжался параллельно.

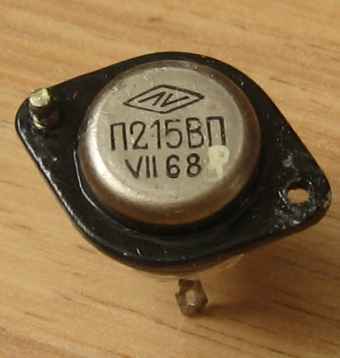

Кроме того, модернизация производства открыла возможность создать новые приборы с параметрами, которые требовал заказчик. В это же время (известен образец от декабря 1962 года) появился и П215 - вариант с повышенным допустимым напряжением. В таком составе эти транзисторы прожили очень долгую жизнь, вплоть до распада СССР, и даже дальше, хотя к началу 90-х попали в разряд неперспективных с рекомендацией замены на КТ818 или КТ837. Они имели чрезвычайно широкое применение, от спецтехники до ширпотреба.

Работу по переводу П201М на новый тип проводил московский завод "Плутон", а серийным выпуском, кроме него, занимались "Фотон", г.Ташкент (Узбекистан) и ВЗПП (Воронежский завод полупроводниковых приборов). Можно отметить, что и старые П201-П203 выпускались параллельно, так как была востребованность в области производства по старым схемам и пополнении зипов.

Справочный лист на них, и данные из отраслевого каталога. Есть и заводские паспорта, Плутоновские (старого и нового образцов, а также отдельные на П213А, П215 ОС), и от Фотона и ВЗПП (старый и новый).

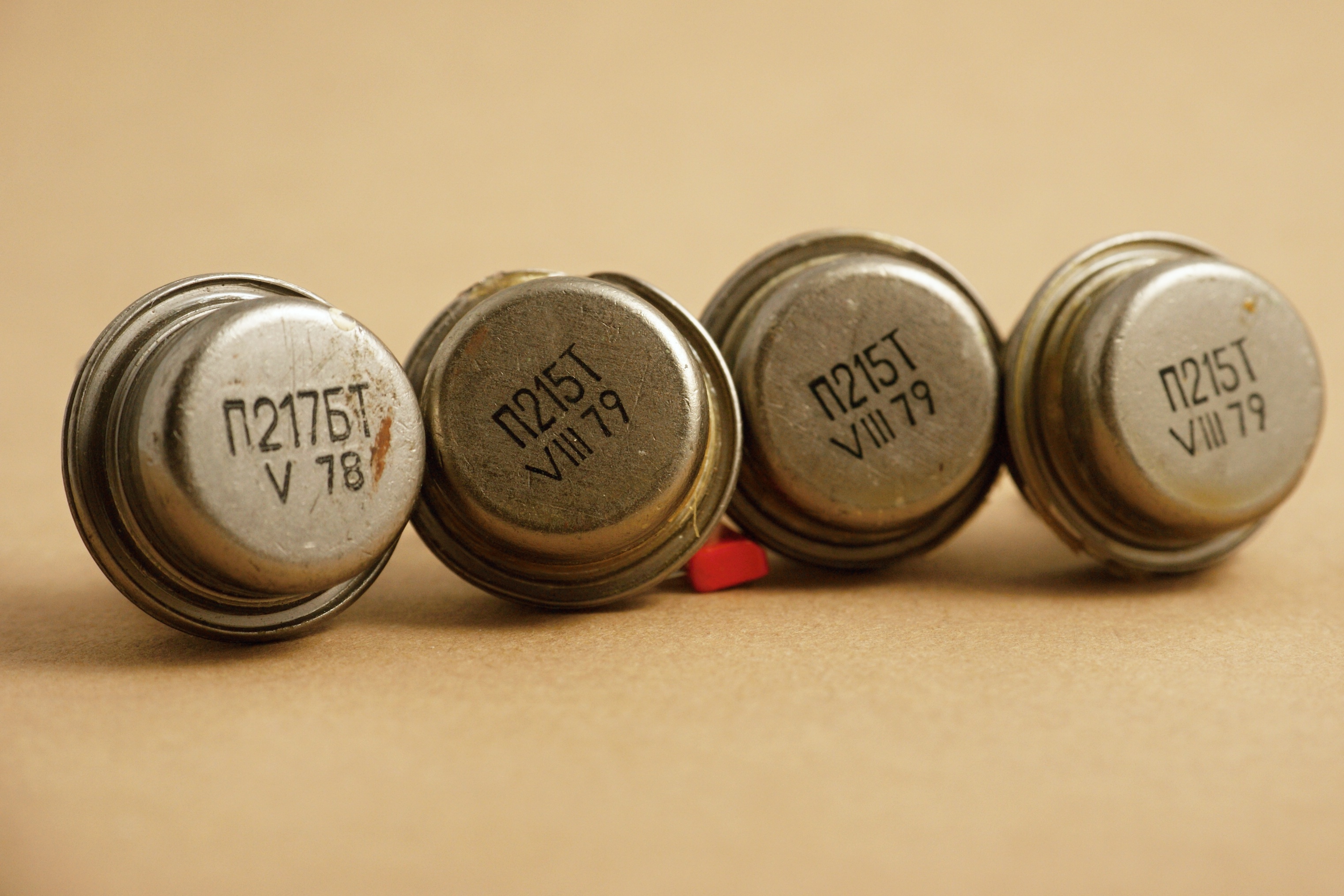

Тропический вариант. Отличие от стандартного, полагаю, лишь в дополнительном покрытии лаком:

Транзисторы эти, при всей их массовости и обыденности, не лишены загадок.

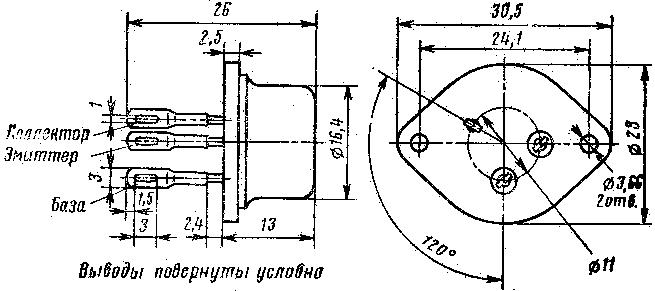

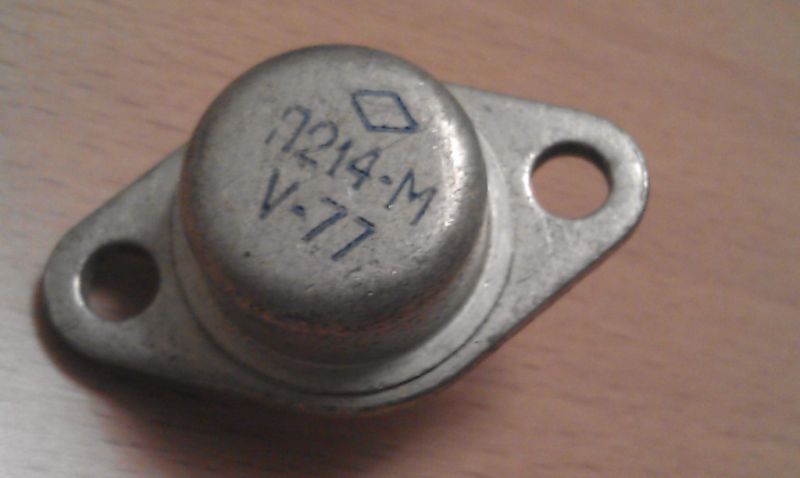

В справочнике Перельмана* присутствуют транзисторы П213М...П215М, в "ушастом" корпусе:

Приведено даже значение теплового сопротивления такого корпуса - 6°С/Вт, что выше чем у обычного корпуса.

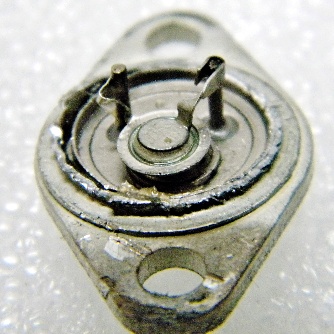

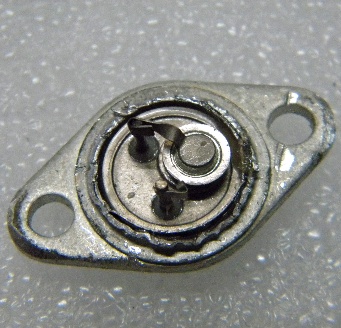

Нигде более такой вариант не упоминается, и долгое время я считал его фикцией, но - не так давно на форуме Портативное ретрорадио нашлись "живые" образцы такого транзистора!

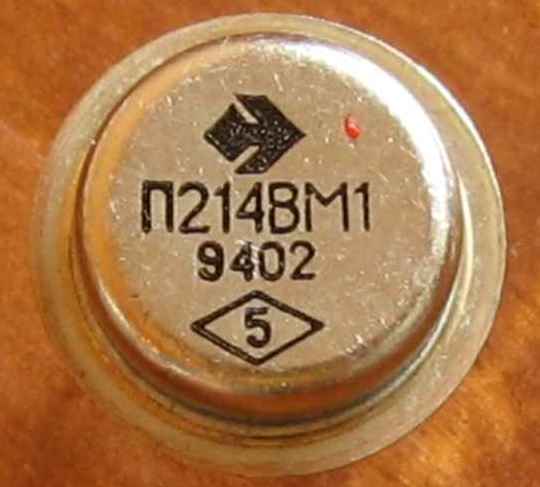

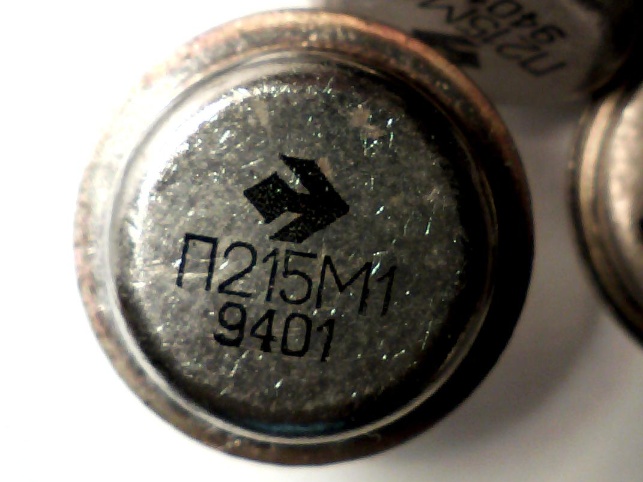

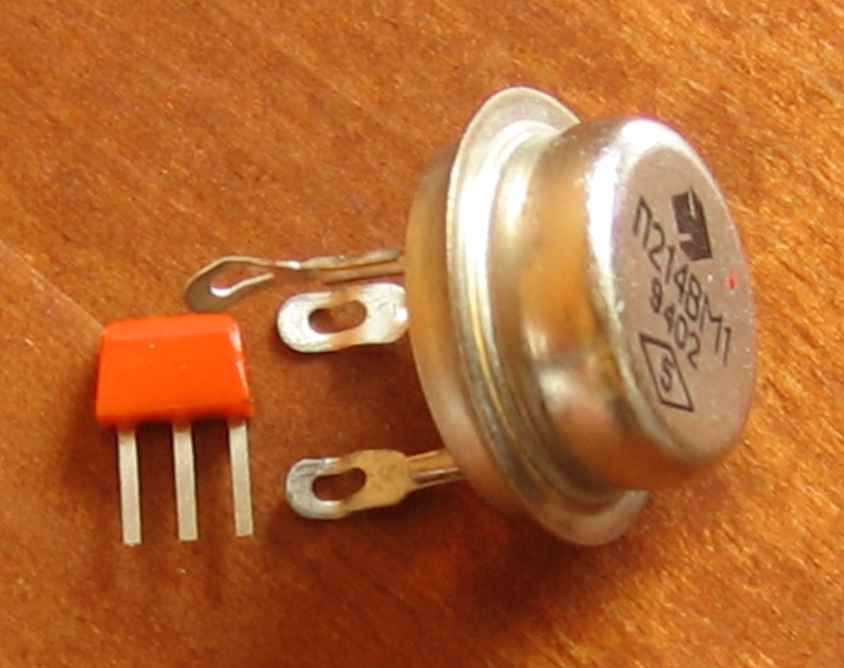

Самые последние выпуски транзисторов этого типа носили название П21хМ1. Они кремниевые, и к тому же, судя по вырезке из ТУ, от обычных отличаются технологией - диффузионные, а не сплавные - и несколько бОльшими значениями допустимых напряжений. В них стоят кристаллы транзисторов 2Т837/КТ837.

 А, вот и заводской паспорт на них.

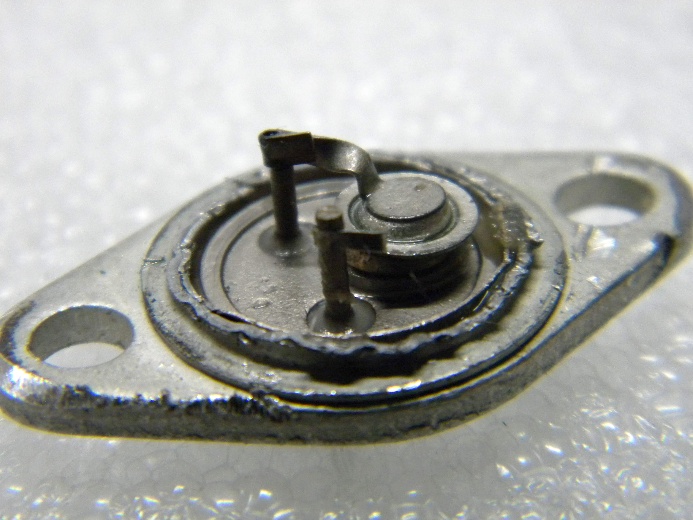

(фото с форума Портативное ретрорадио)
