Тумблеры П2Т

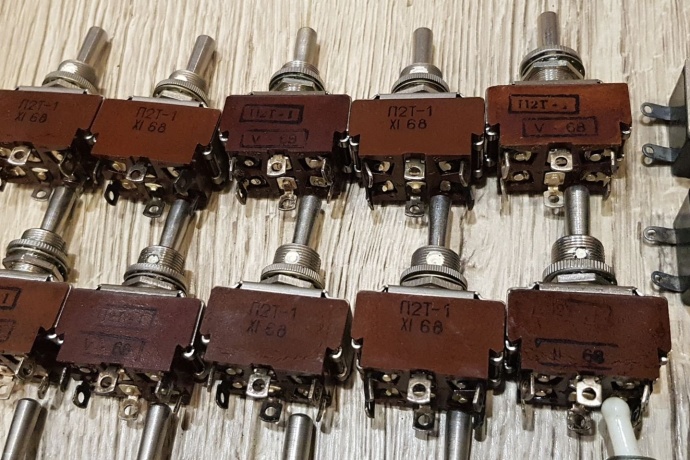

Двухполюсные тумблеры серии П2Т, с качающимися коромысловыми контактами на три положения, выпускаются с конца 60-х годов - ТУ на них утверждены 29 ноября 1967 года. Они имеют массу разновидностей, общим числом 24 подвида. Плюс тропические варианты. Плюс всеклиматические...

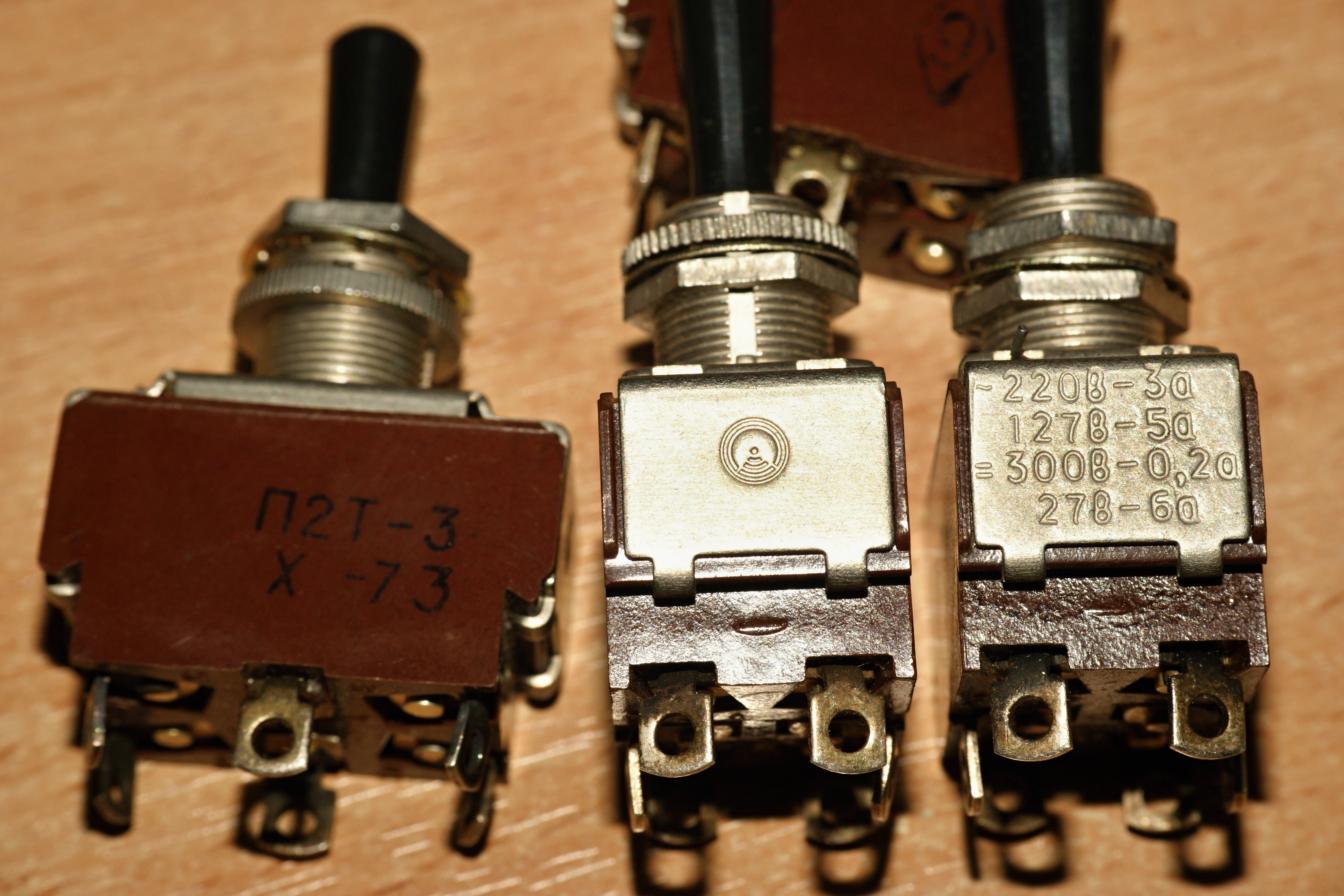

Так П2Т-3 - вариант с фиксацией в среднем и одном из крайних положений ручки, отклонение же в другую сторону - с самовозвратом.

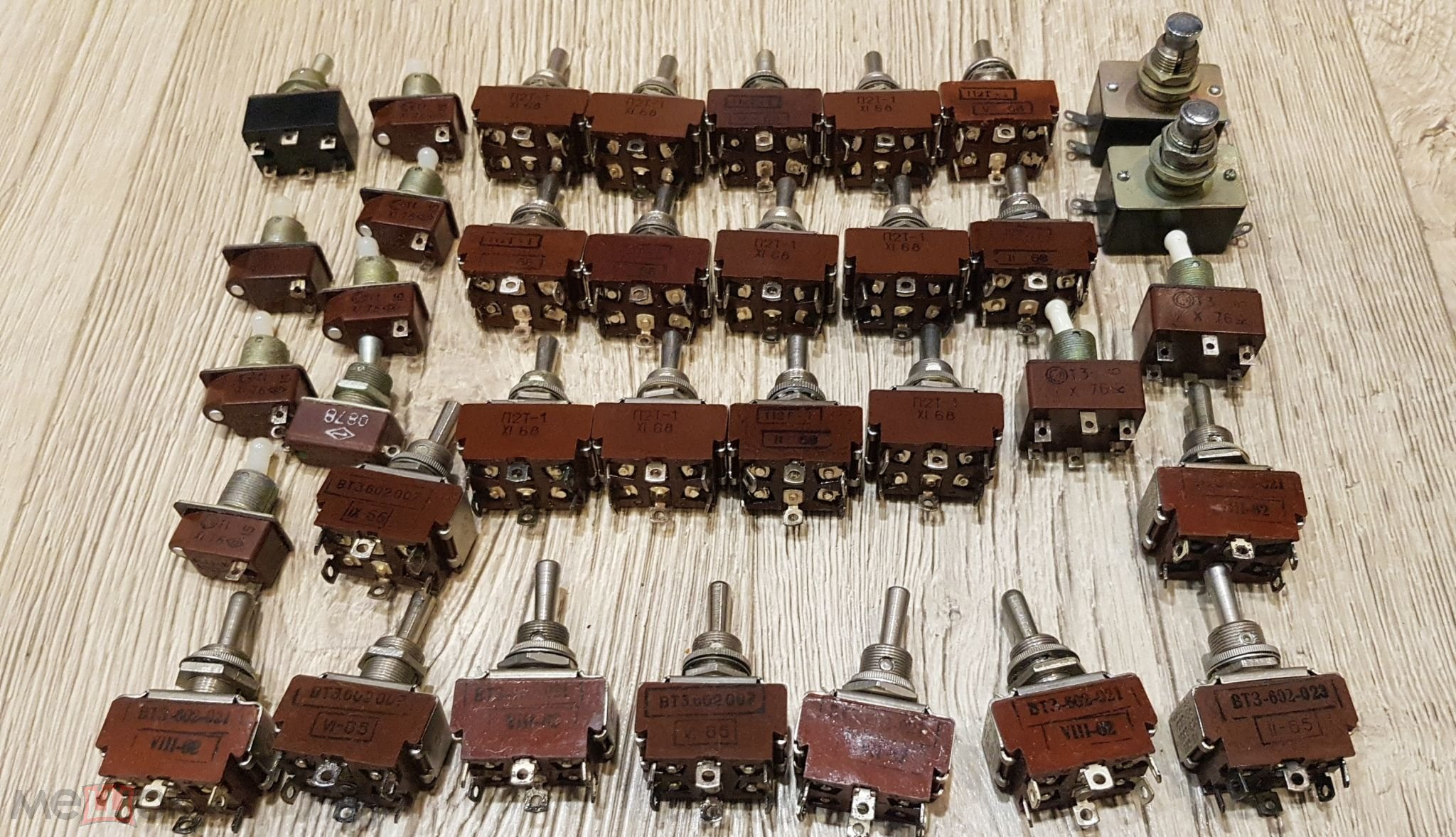

Производитель - Смоленский завод радиодеталей. А вот история их разработки туманна, ибо децимальный код разработчика ВТ пока не удалось привязать ни к одному предприятию. И вообще это единственное изделие с таким децималом!

Справочные данные на них - вырезка из внутреннего справочника НИИ, куда их внесли ещё на предварительном этапе, до утверждения ТУ, даже без названия; и данные из отраслевого каталога в версии 1968 года. Примечательно, что часть параметров в нём продолжает числиться факультативными, со сноской что достоверные сведения будут внесены позднее (по результатам эксплуатации?).

Вообще, интересно сравнить ожидание и реальность. По ряду характеристик серийные оказались куда слабее, чем предполагалось. Так случилось с сопротивлением изоляции. В проекте оно должно было составлять 20000 МОм в нормальных условиях (очень большая величина для переключателей!), 1000 МОм при максимальной температуре и 100 МОм при максимальной влажности. Но практика сильно скорректировала "хотелки" разработчиков, до вполне рядовых 1000, 100 и 5 МОм соответственно.

С другой стороны, удалось повысить, по сравнению с предварительным этапом, виброустойчивость - до 7,5g в диапазоне 5-600 Гц (сравните с исходными 4g при 20-200 Гц), и отодвинуть нижнюю границу атмосферного давления до 15 мм рт. ст (против 41 мм рт. ст.).

Источники:

1. Справочник. Часть III. Выпуск 8. Выключатели и переключатели. 1966.
2. Выключатели и переключатели. Справочник.- Научно-исследовательский институт.
