П307 - П309

   Одни из последних кремниевых транзисторов серии Пххх, начало выпуска (предположительно) 1962-1963гг. Причем П307, П307В, П308 и П309 "прожили" очень долго, как минимум до 2004 года; а П307В и П308 по непроверенным данным выпускаются и до сих пор. Это при том, что уже к 1991 году они попали в категорию неперспективных, с заменой на КТ683 для гражданских версий, и на 2Т630А,Б для военных.

   А вот П307А, П307Б, П307Г - даже в справочниках найти не так-то просто. Почему? Их перестали выпускать с 1977 года.

   Существовали также варианты в пластмассовом корпусе - П307М, П308М и т.п. - которых, кстати, я не нашел ни в одном справочнике!

   Разработчик - московский НИИ полупроводниковой электроники (ныне НПП "Пульсар"), тема "Пермь". Позднее к производству подключился Воронежский завод полупроводниковых приборов.

   Справочный лист и данные из отраслевого каталога на них.

   Фотогалерея:

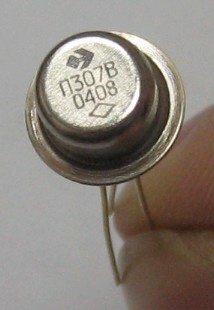

П307

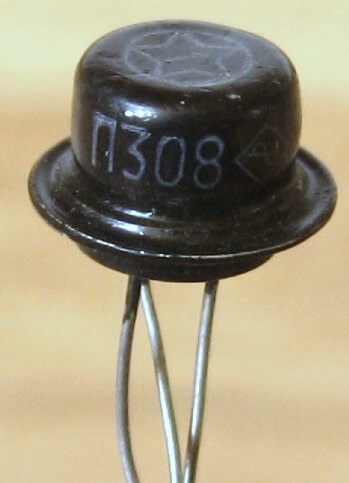

П308

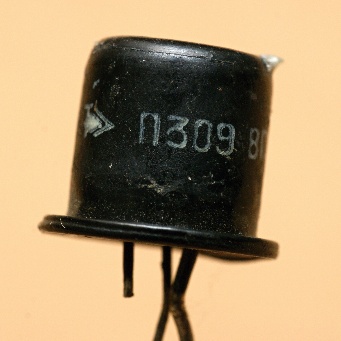

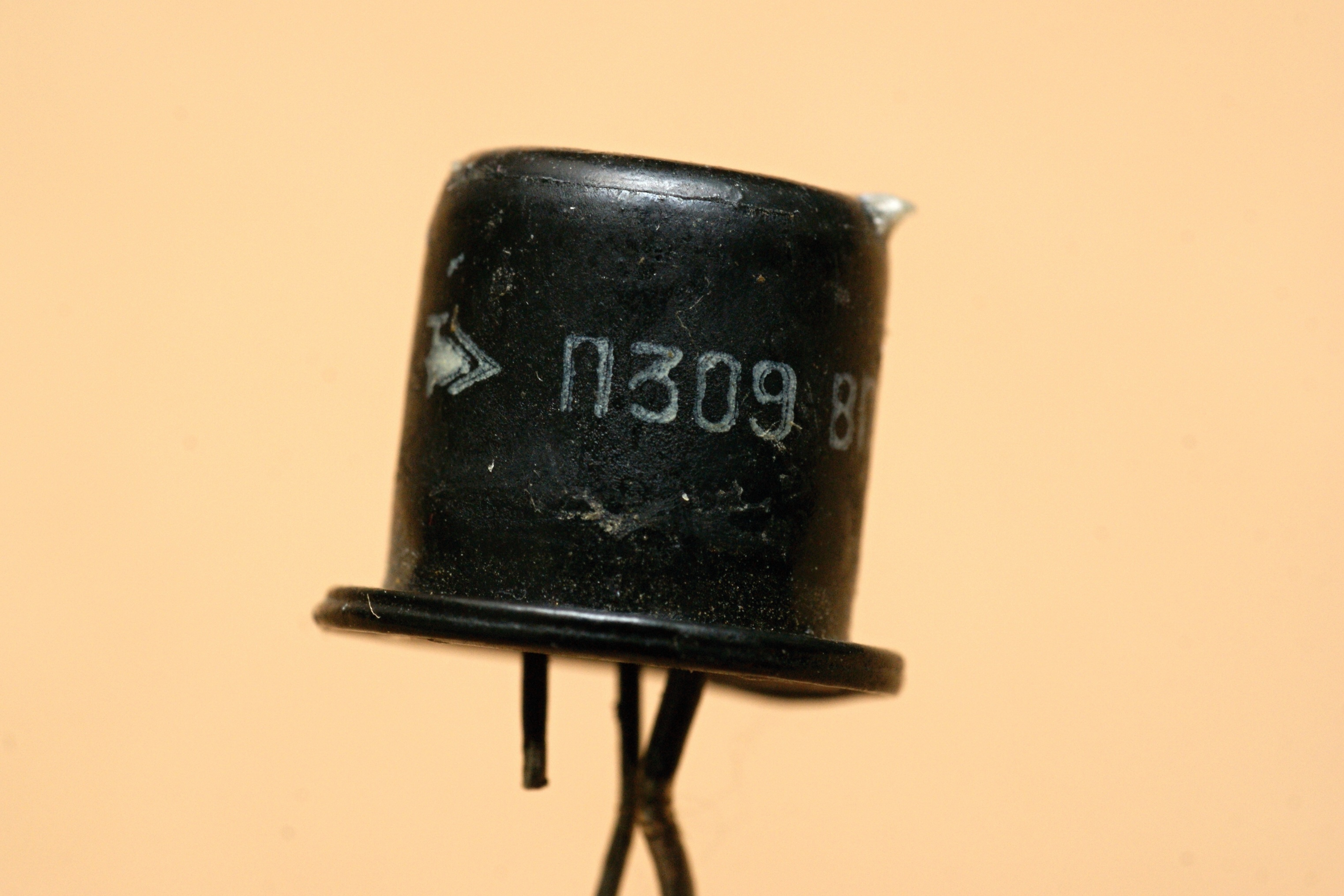

П309

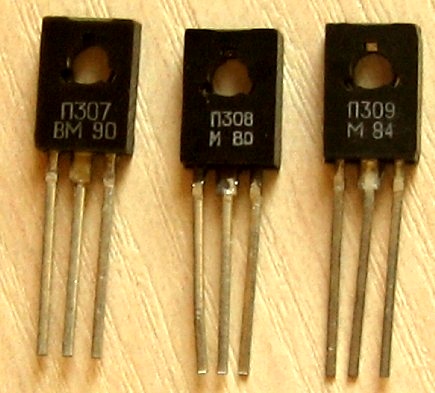

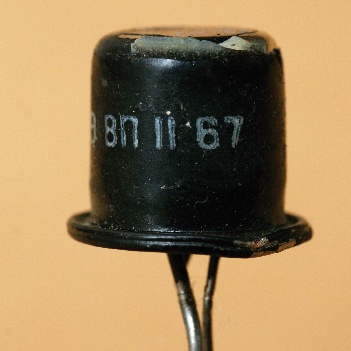

П307ВМ, П308М, П309М


(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

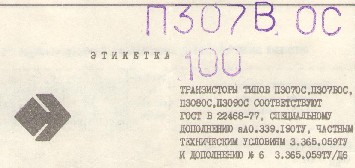

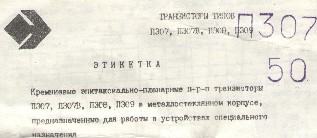

А вот еще паспорт от них - версия ОС 1969 года и обычные 1981 года. Судя по ним, параметры со временем были улучшены, особенно по токам утечки.

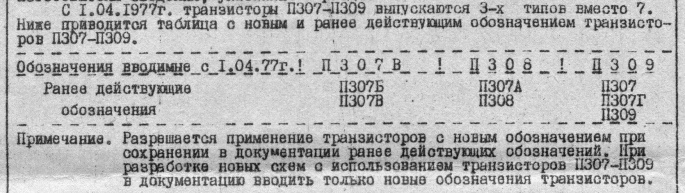

Более того, в конце 70-х ассортимент этих приборов сократили. Скорее всего, на производстве добились стабильности параметров получаемых транзисторов и остановились на трех вариантах с лучшими параметрами:

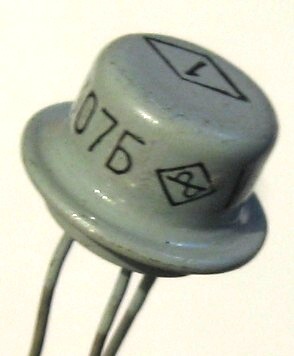

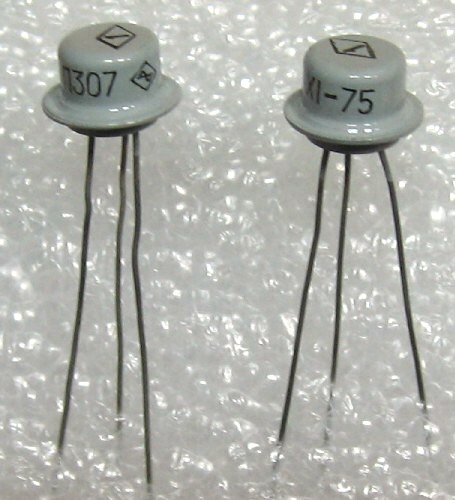

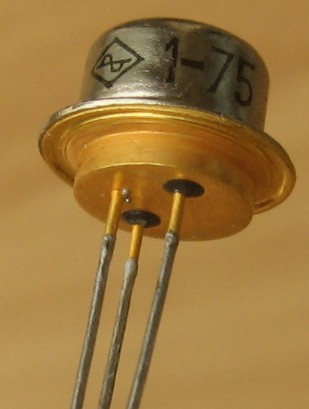

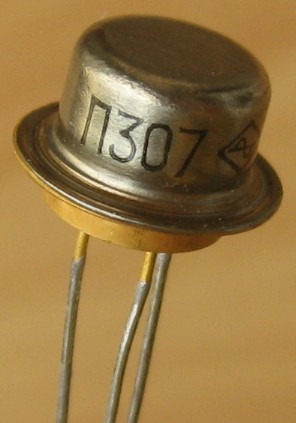

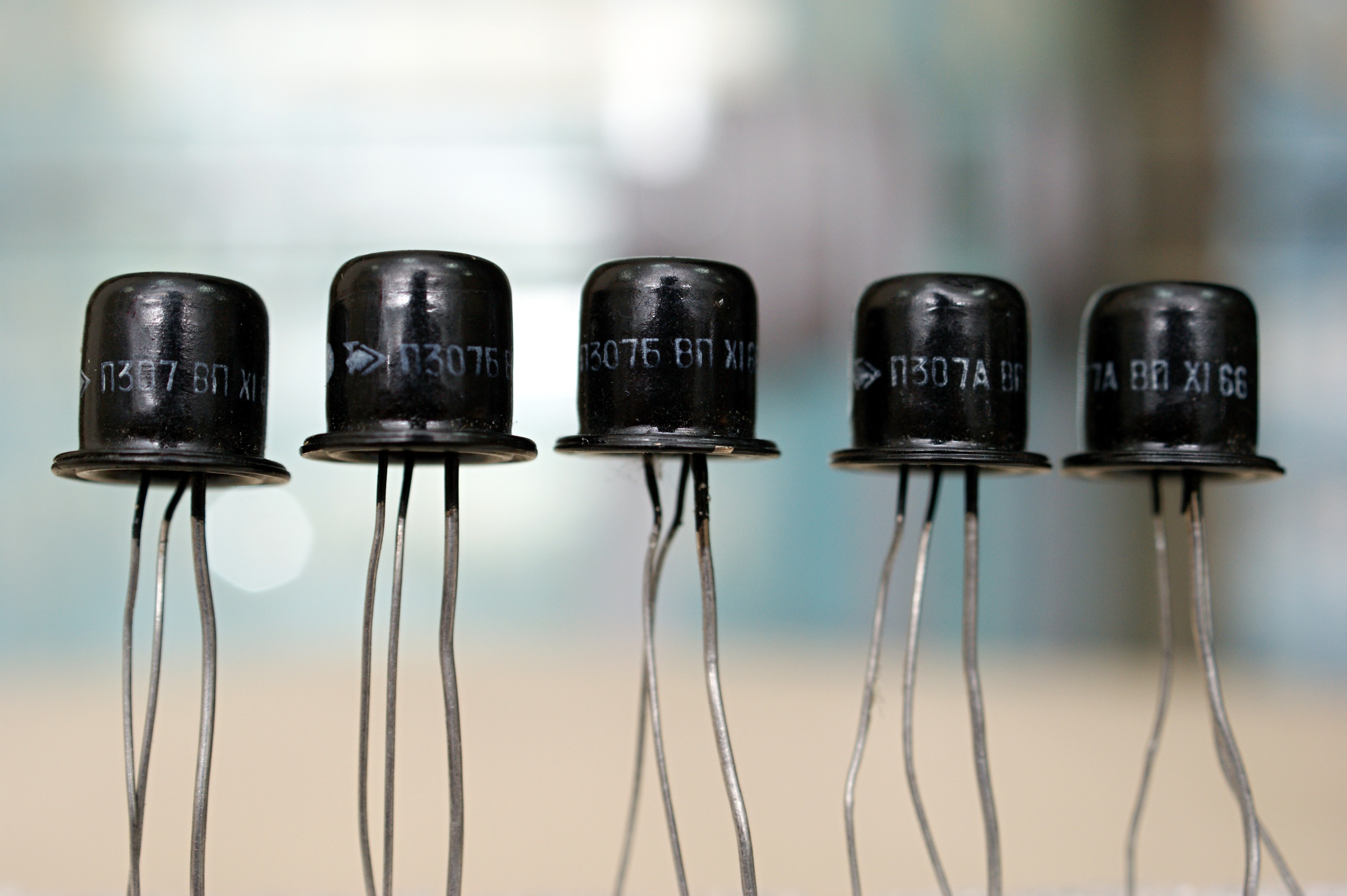

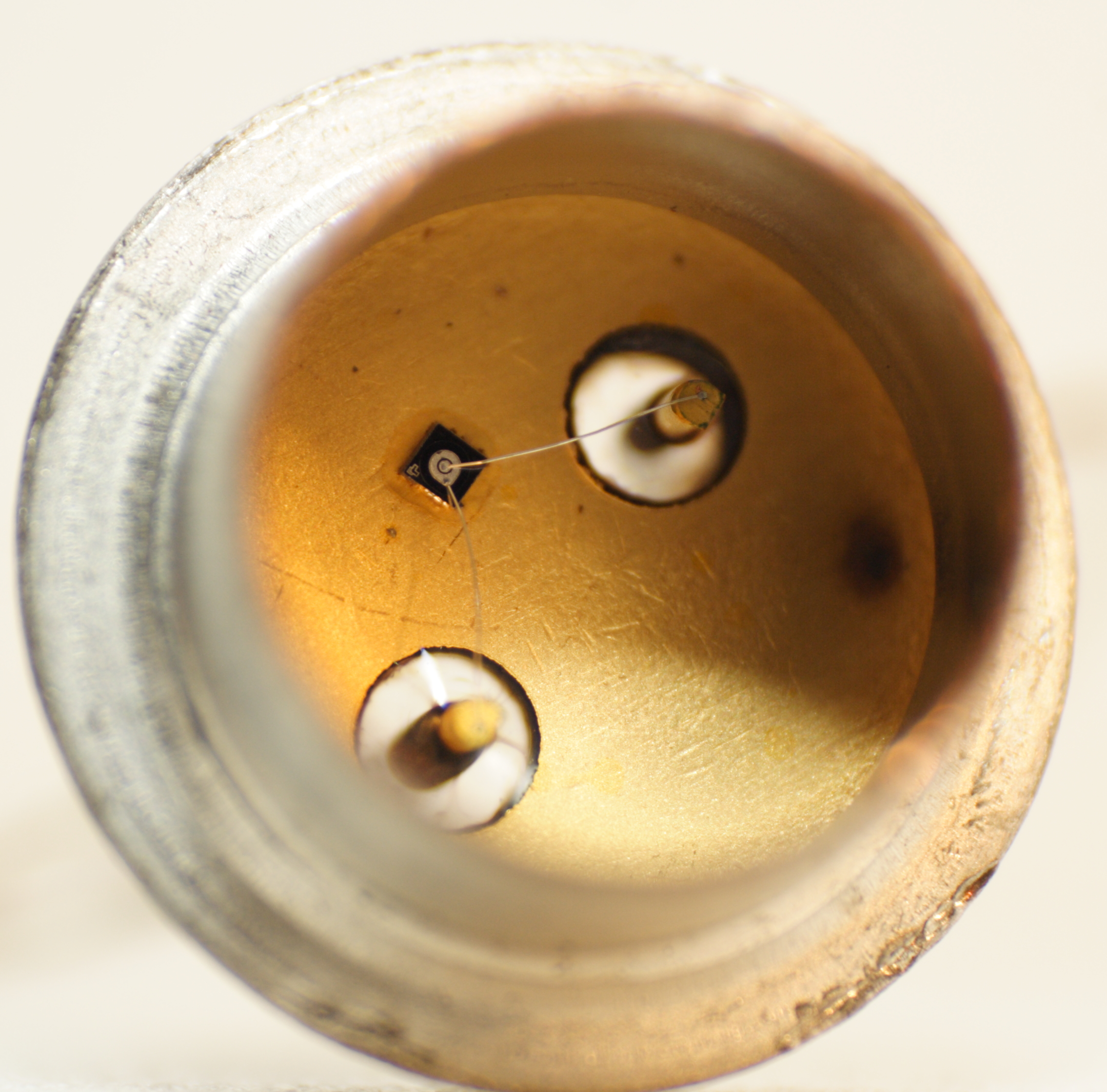

П307 (разные)

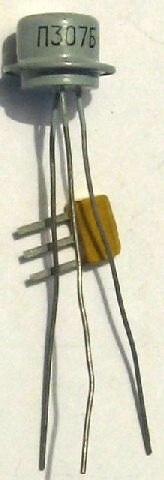

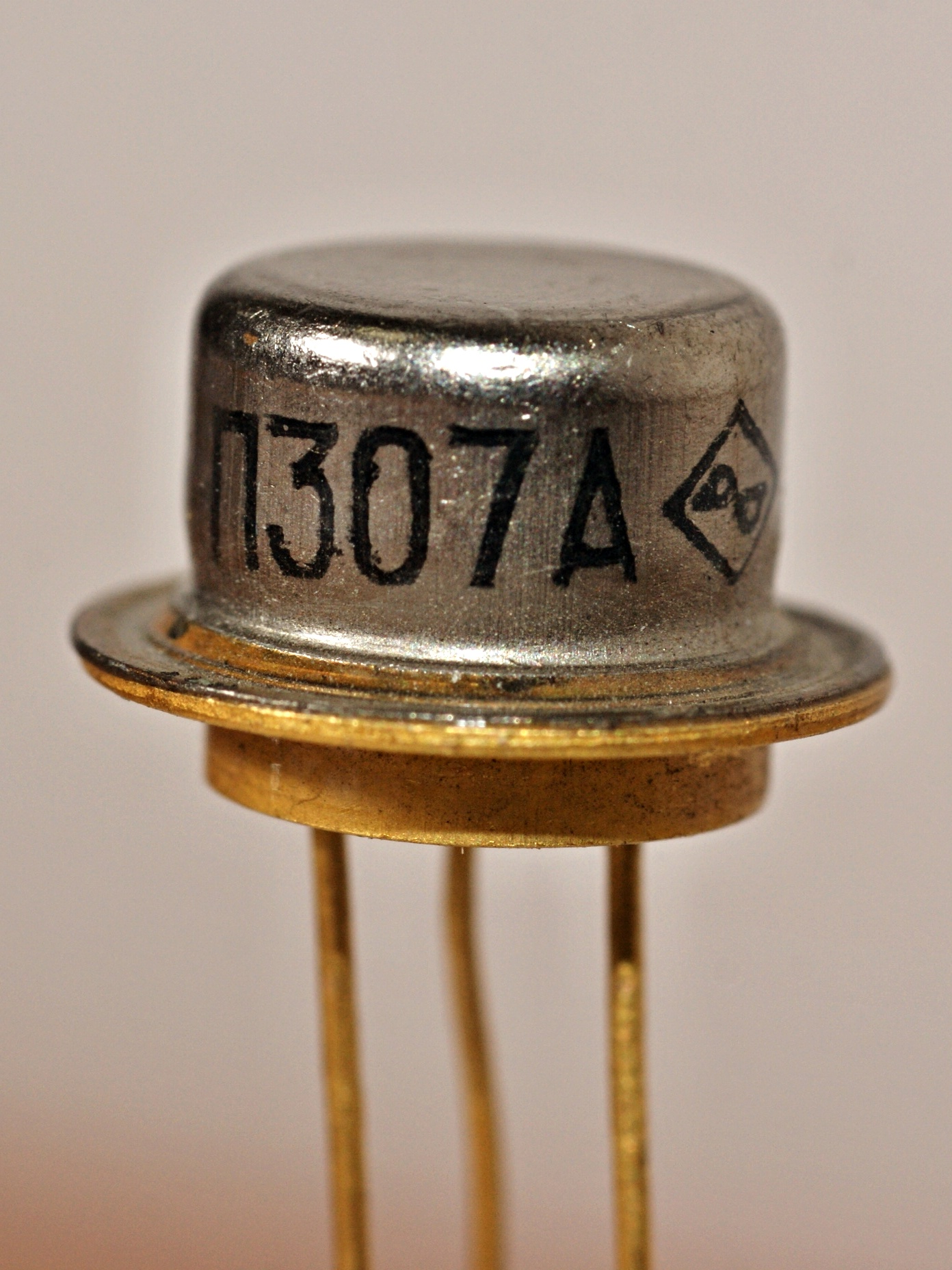

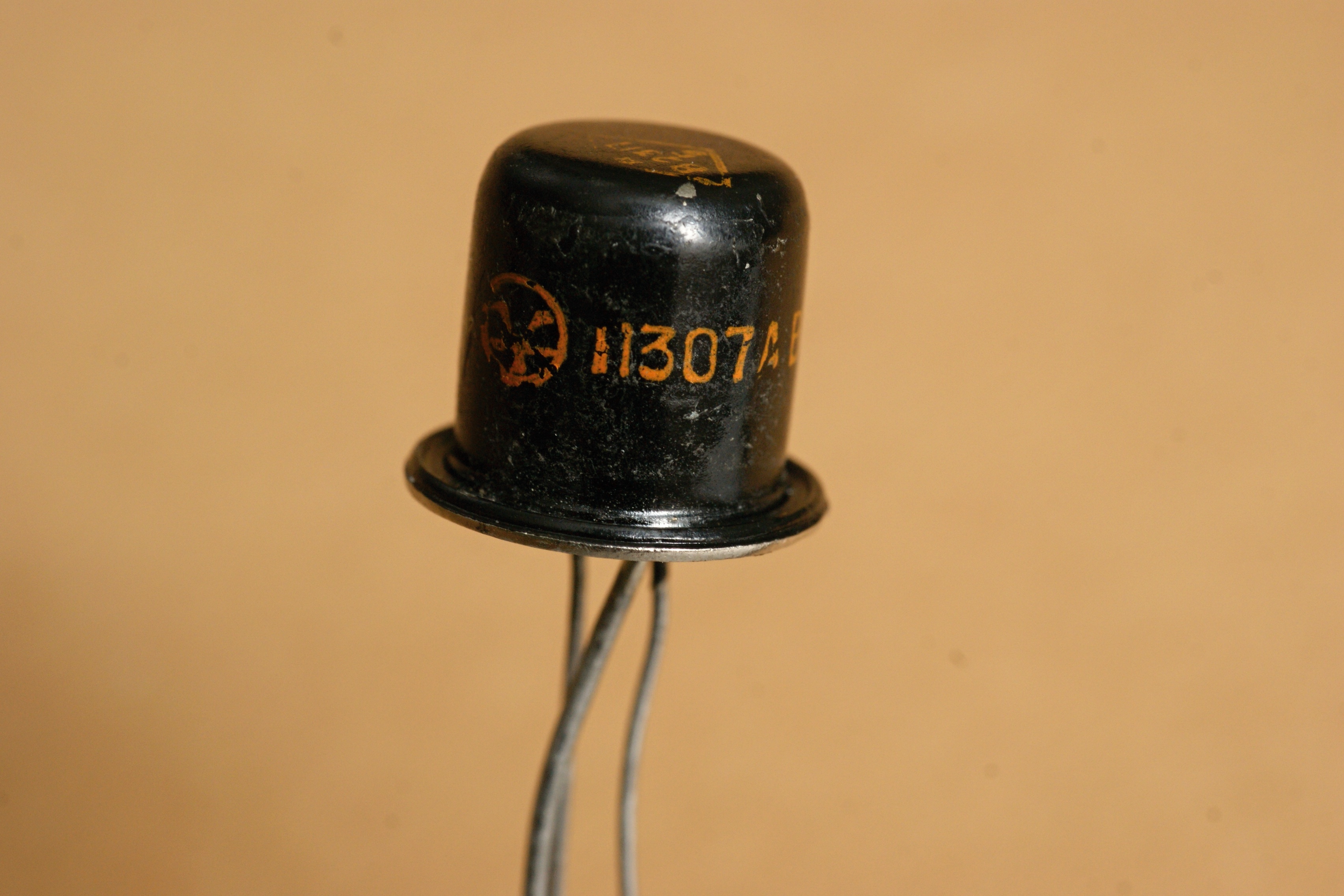

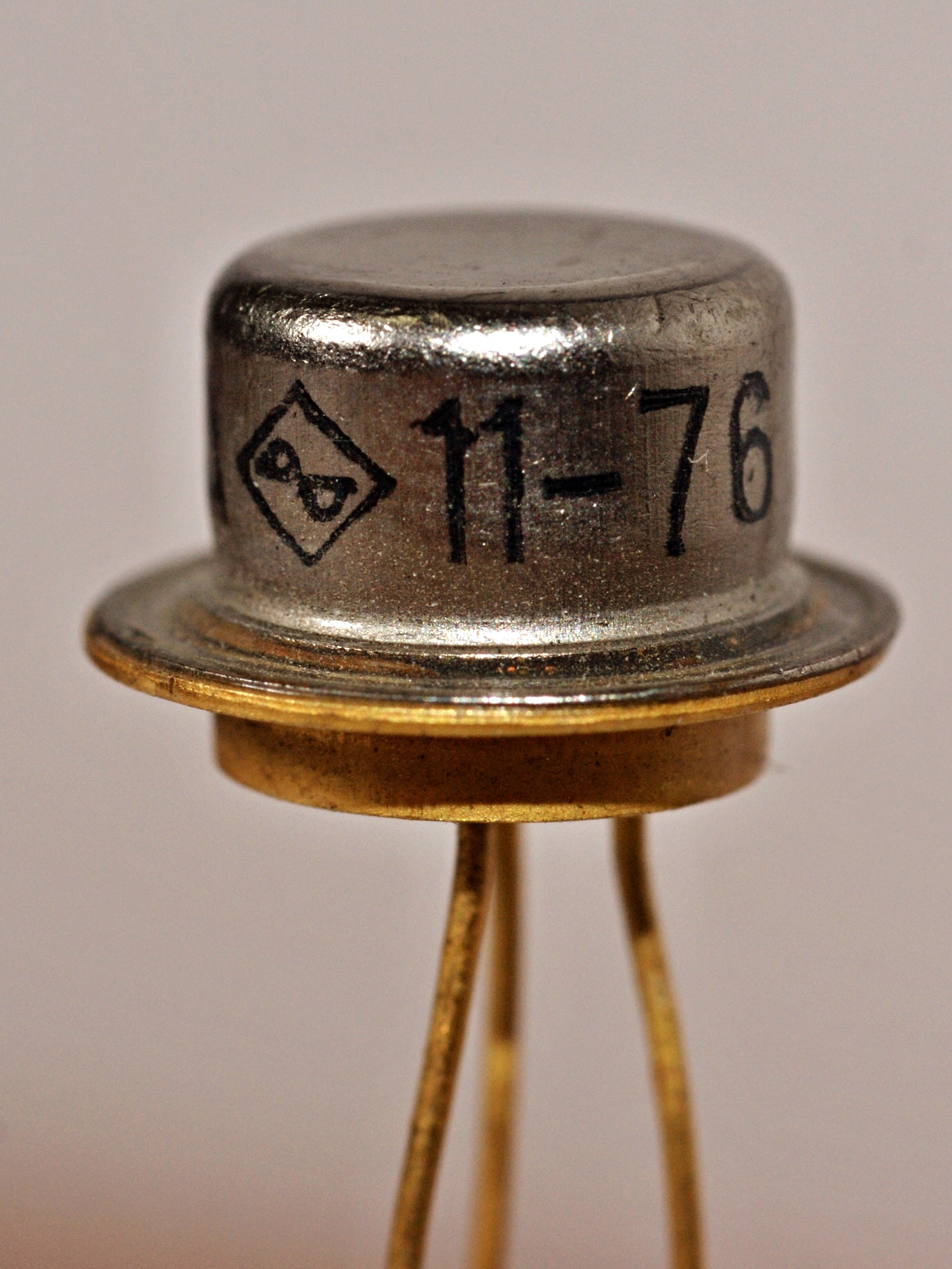

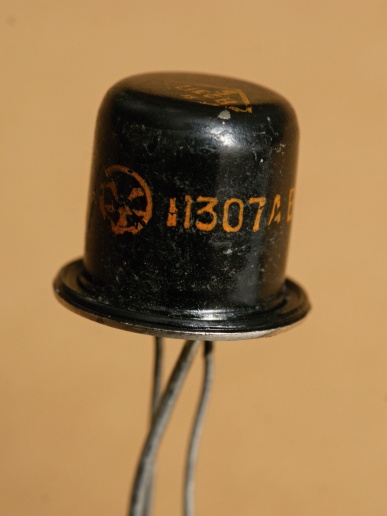

Выпускались в разных корпусах, в справочниках нашел два типа, а вот ранний П307А на фото справа - третий, нигде не зафиксированный:

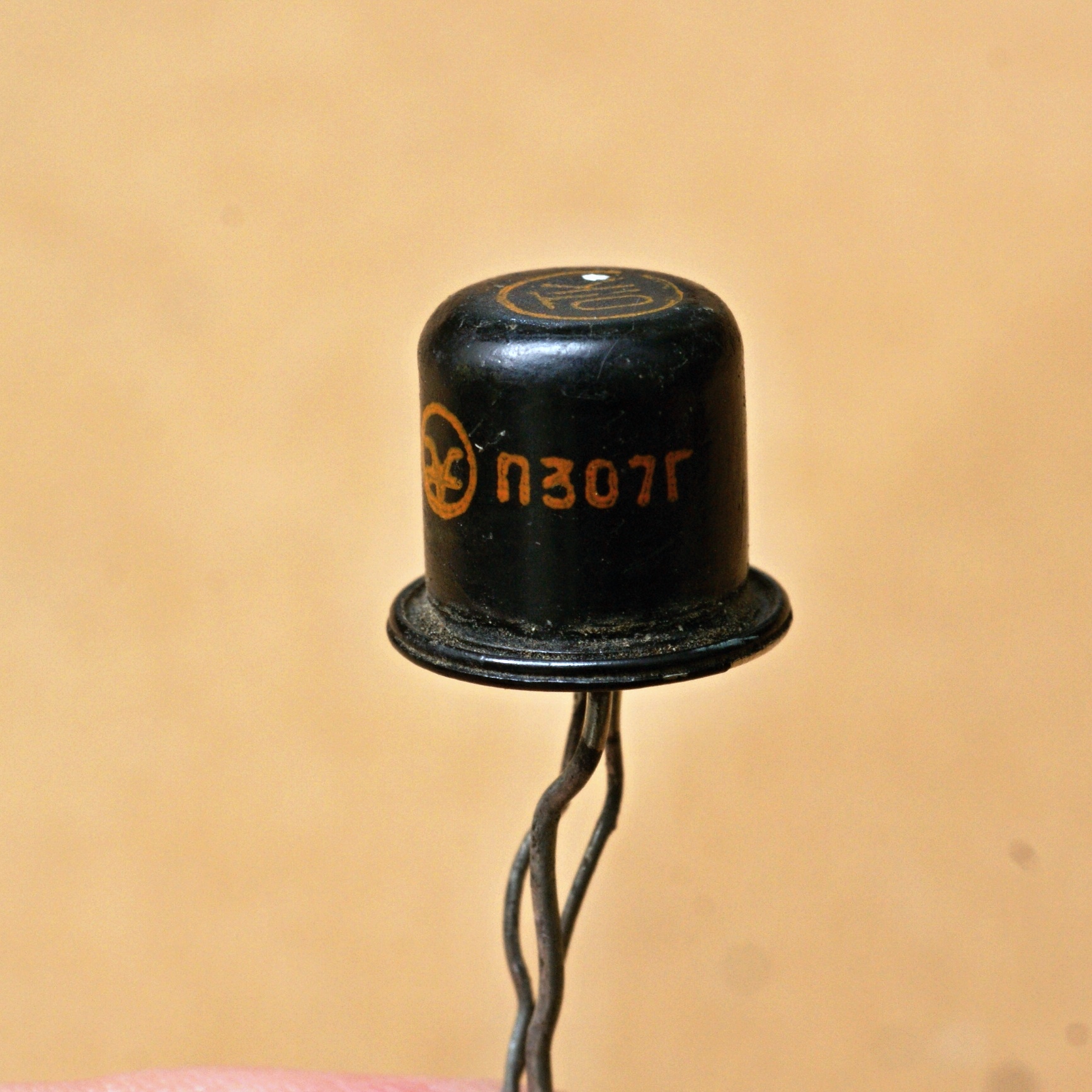

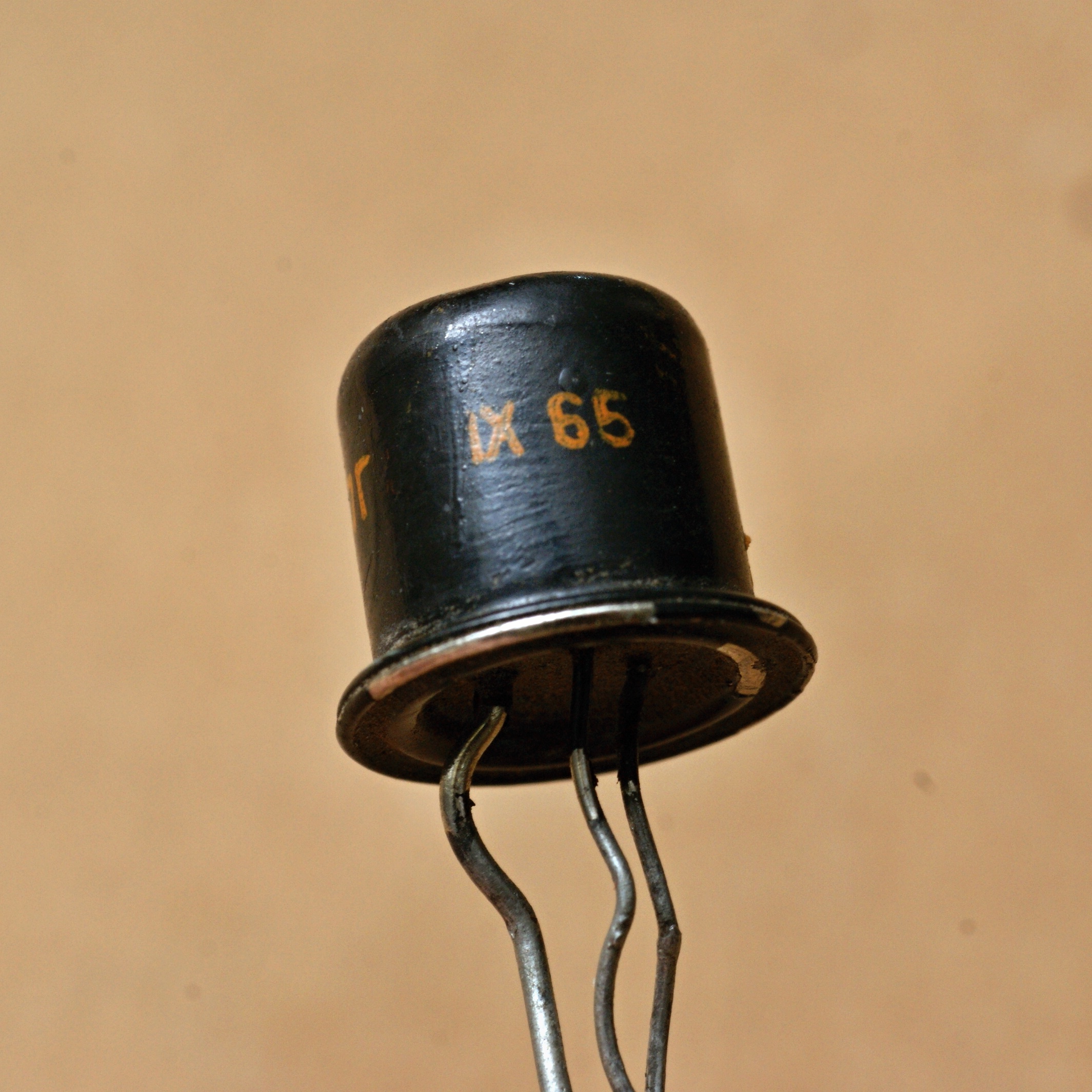

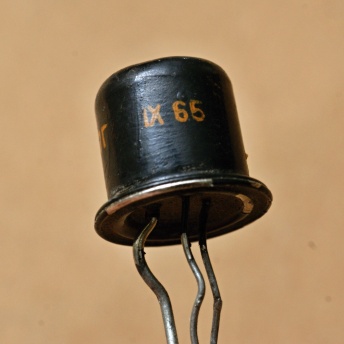

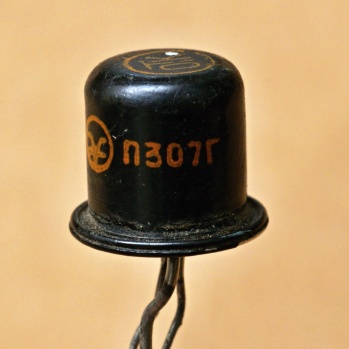

Весьма редкий П307Г. Представляет собой отбраковку, вариант с ухудшенным по сравнению с П307 сопротивлением насыщения, да и ток держит лишь до 15 мА (П307 - до 30 мА). Видимо, нужна в таком делении была лишь в начальное время, затем по мере отработки технологии научились делать все транзисторы "хорошими", отсюда и его редкость.

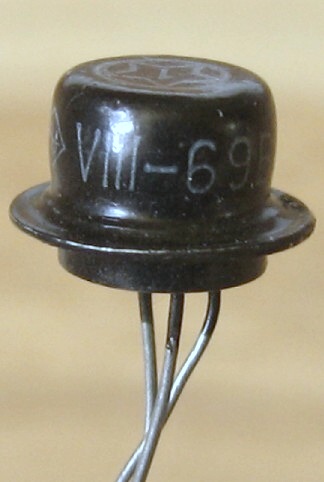

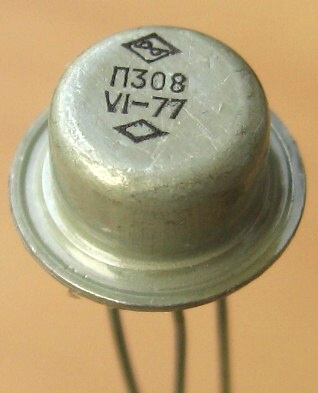

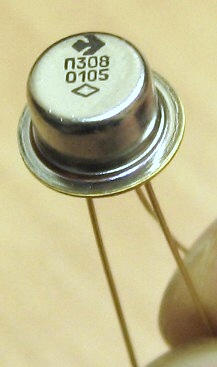

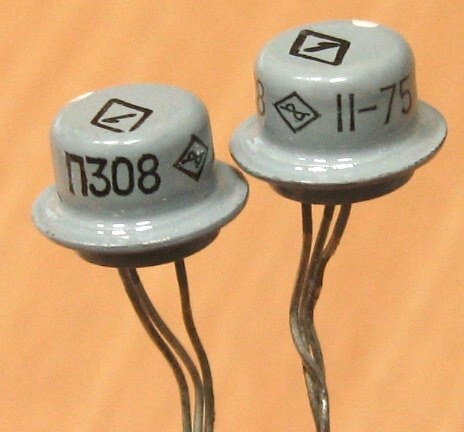

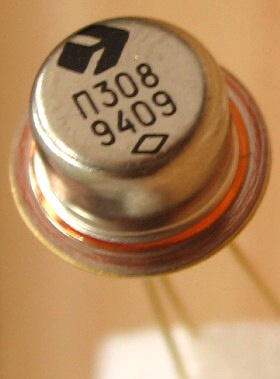

П308

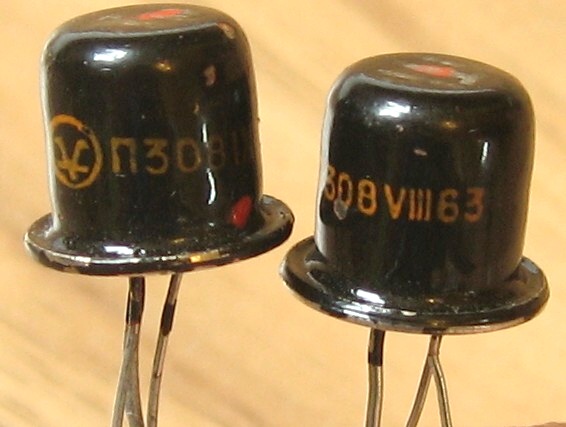

Первые выпуски также как и П307 были в другом, большом корпусе:

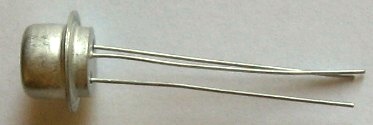

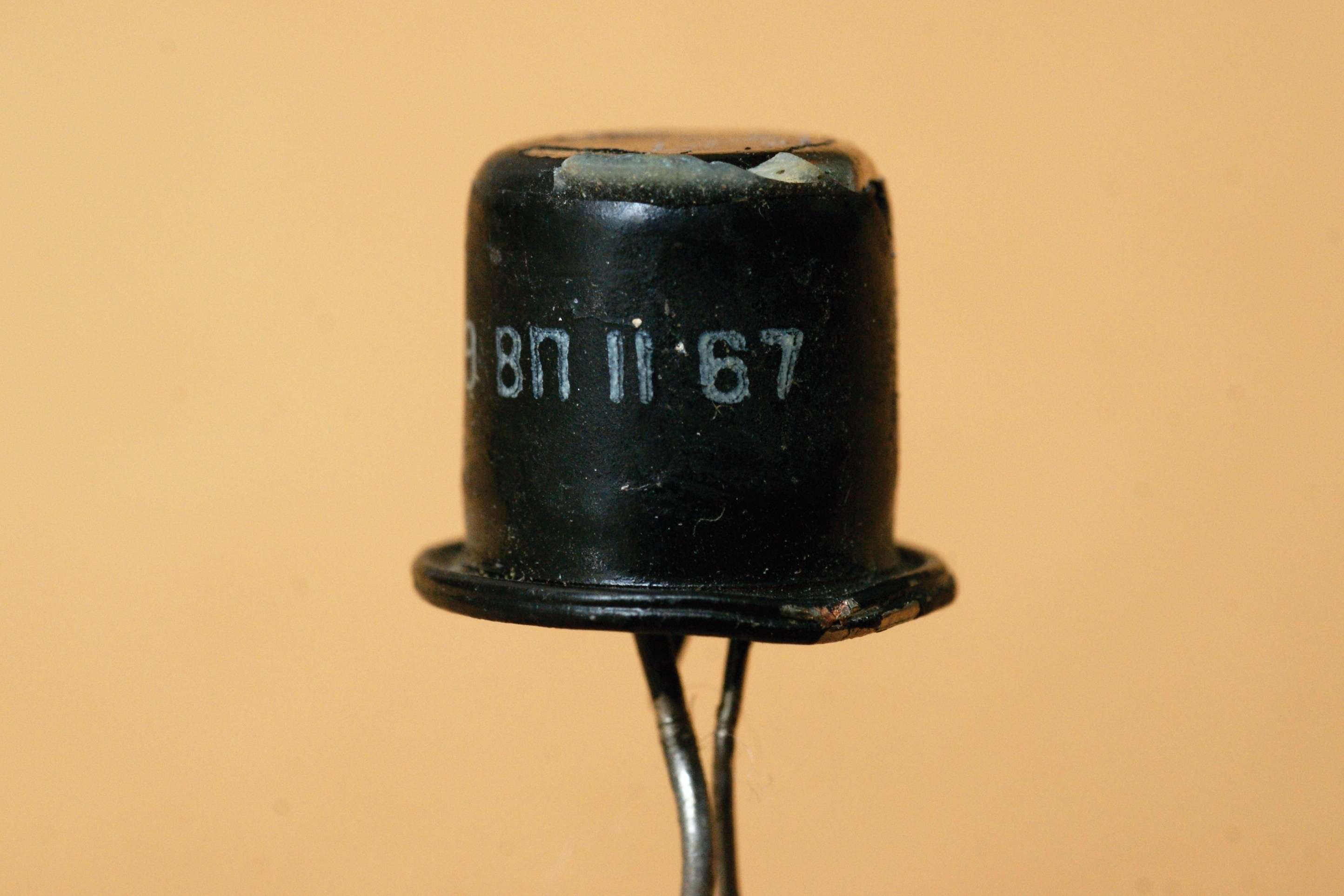

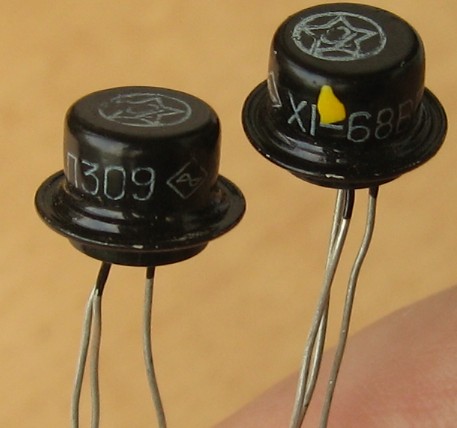

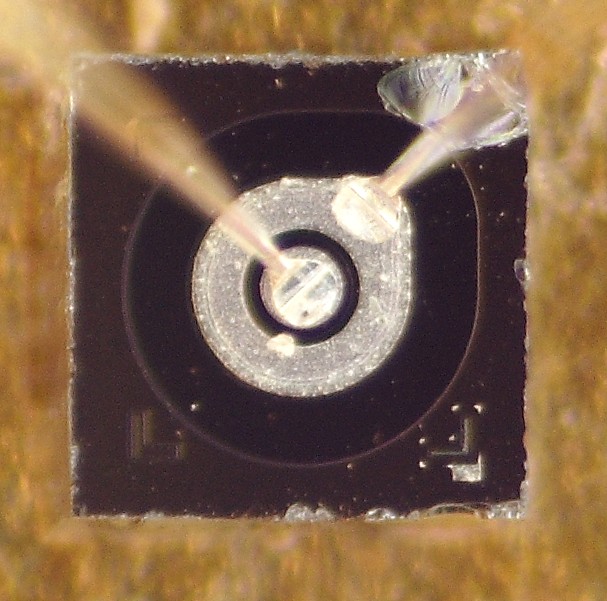

П309

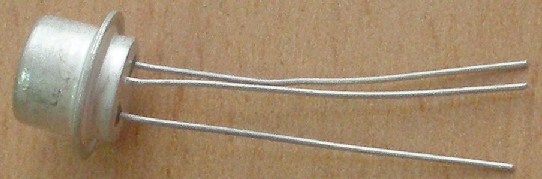

П307ВМ, П308М, П309М

Паспорт от них (спасибо scAvenger'у!).

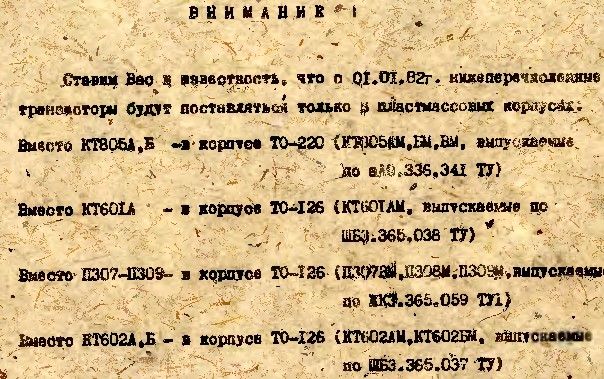

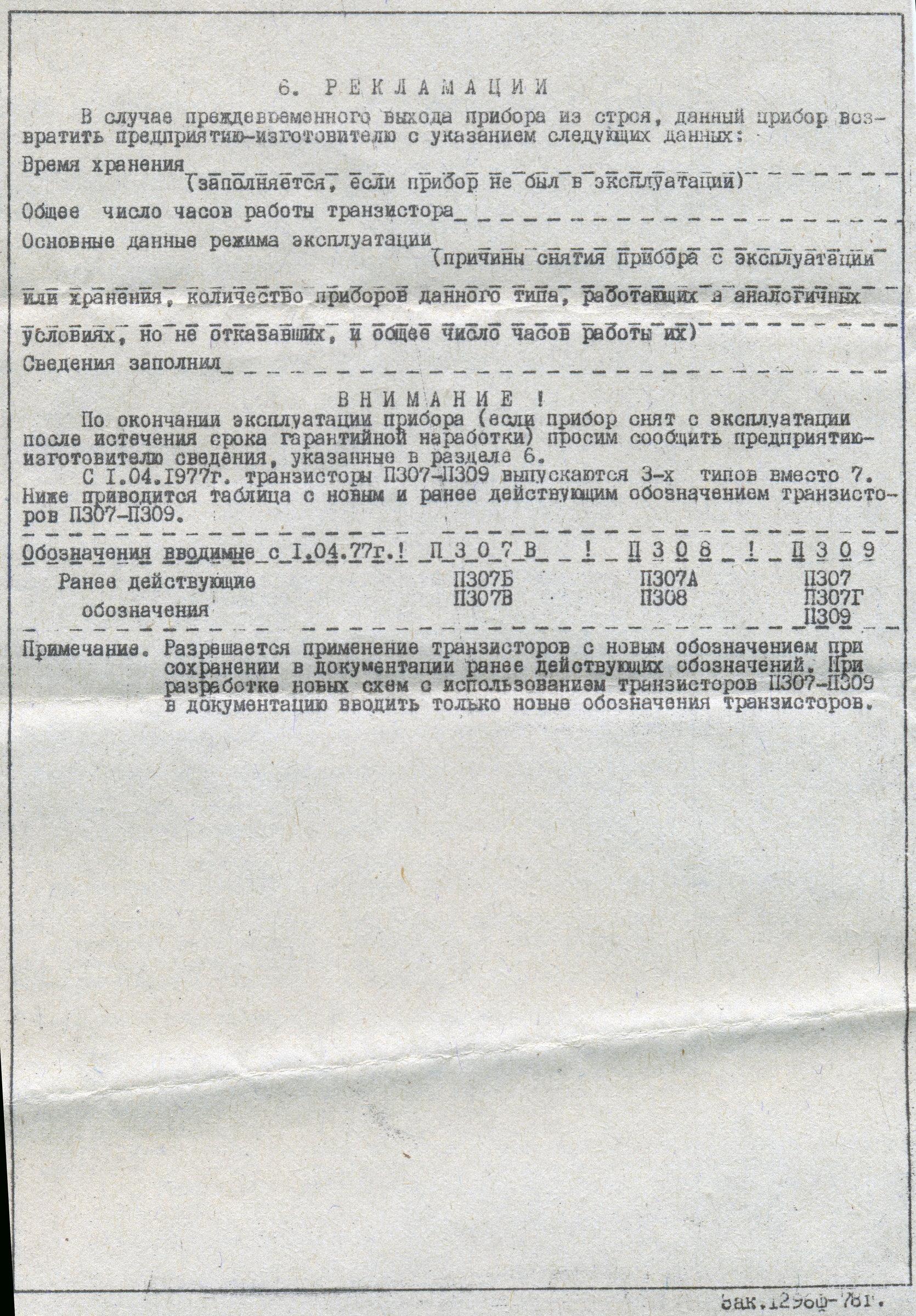

И от него же копия любопытного письма:

забавляет слово "только"... в советское экономике зарекаться не следовало... :)))

Источники:

1. Справочник. Часть III. Выпуск 2. Полупроводниковые приборы. 1965.
2.Транзисторы. Справочник. Издание 3-е. Под редакцией И. Ф. Николаевского. - Москва, издательство "Связь", 1969.
3. Полупроводниковые приборы. Справочник. Том XI. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
4. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
5. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
6. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976
7. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
8. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
9. Справочник по полупроводниковым приборам (транзисторы). Москва, 1992. МП "Источник"
10. Триполитов С.В., Ермилов А.В. Микросхемы, диоды, транзисторы: Справочник.— М.: Машиностроение, 1994.
