Первые советские диффузионно-сплавные транзисторы (германиевые). Разработаны в 1956-1957 годах (НИР "Парис"), в московском НИИ-35 "Пульсар" М.М. Самохваловым, выпускались по меньшей мере до 1991 года (при этом к началу 90-х они имели статус неперспективных, с рекомендацией замены на КТ3107/КТ3126 для гражданских версий, и на 2Т326 для военных).
Выпускали их, пожалуй, все отечественные производители полупроводников 1960-х годов - тот же "Пульсар", питерская "Светлана", рижская "Альфа", Таллинский радиотехнический завод им. Ханса Пегельмана, киевский "Квазар", Новгородский завод полупроводниковых триодов (ныне ОАО "Планета"); а в конце 1960-х производство было передано на Нальчикский ЗПП и минский "Транзистор".
История разработки
Технические данные
Конструкция транзистора
Фотогалерея
МП401
"Оба института [речь про НИИ-160 "Исток" и ЦНИИ-108, ныне ЦНИРТИ - К.] активно сотрудничали, в частности в решении проблемы повышения выходной мощности и рабочих частот транзисторов, и в результате родилась идея нового технологического процесса "сплавления-диффузии", на основе которой появились серийные германиевые транзисторы П401-П403 и П410, П411. Но в 1957 году А.И.Берг создал в Академии наук СССР новый Институт радиоэлектроники, который сам же и возглавил, сотрудники, занимавшиеся полупроводниковыми приборами, перешли туда, и в ЦНИИ-108 это направление было свернуто" [47].
Эти транзисторы были первой продукцией РЗПП. Из заводской брошюры об истории завода "...Март 1960 года — изготовлены первые образцы сплавно-диффузионных транзисторов типа П401, П403... в июне 1960 года на РПЗ было изготовлено только сто штук транзисторов П401 и П403... Июль 1960 года — выпущена первая тысяча германиевых транзисторов типа П401, годных по всем электрическим параметрам. Руководитель внедрения — Ломонович В.М." (РПЗ - Рижский приборостроительный завод №390, первоначальное, до 1964 года, название РЗПП -> "Альфа").
А вот что пишет про них Погорилый:
"Они тоже выпускались по разным ТУ. Первоначально - П401, П402, П403 (П403А не было)*.

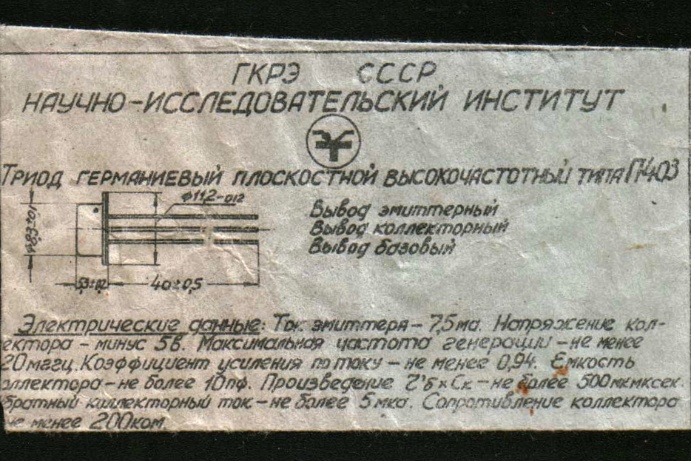

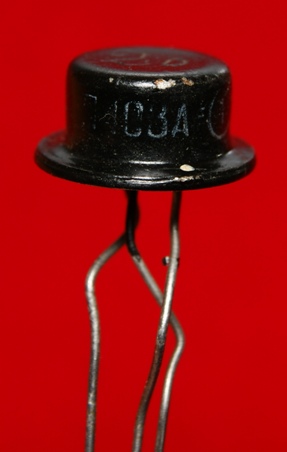

Потом П403 разбили на два подтипа - П403 и П403А. Первоначально у П403 был "альфа" 0,94-097, а
у П403А - больше 0,97.
Потом стало у П403 0,97-0,99, а у П403А - больше 0,94 (как у П401, П402). Т.е. П403 стал лучше чем П403А.
ТУ, видимо, менялись неоднократно."

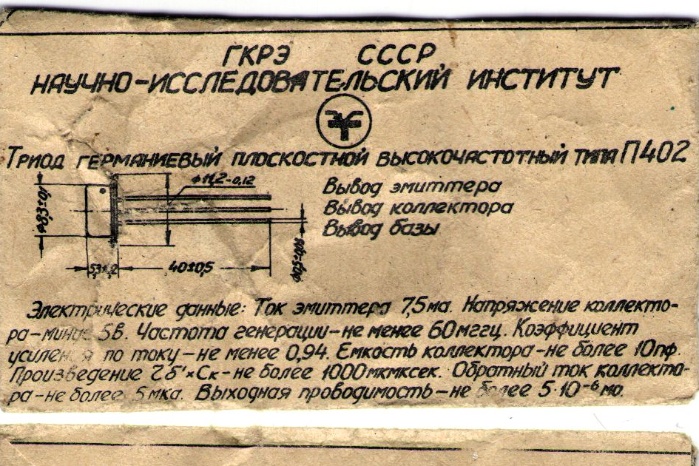

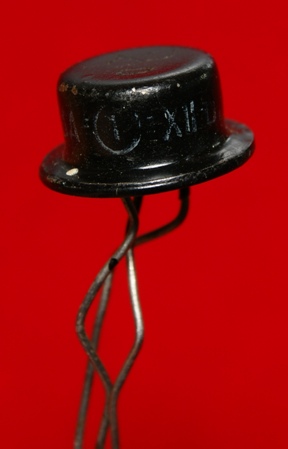

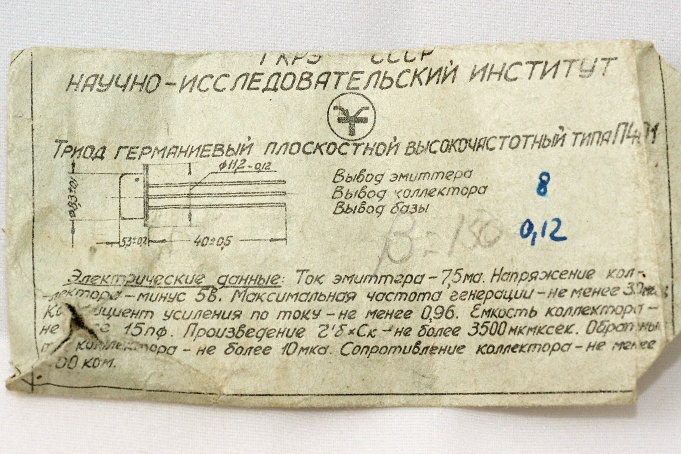

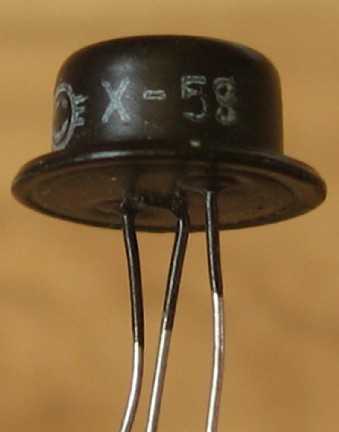

* судя по тому, что у меня есть П403А выпуска X.58
- это было очень недолго.
Их дальнейшее развитие - П422-П423.

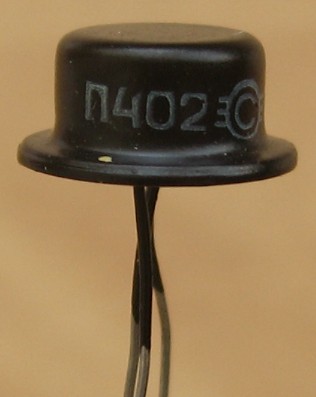

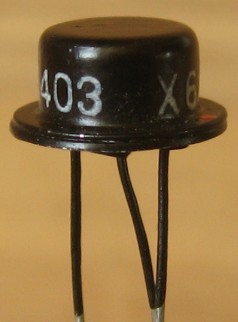

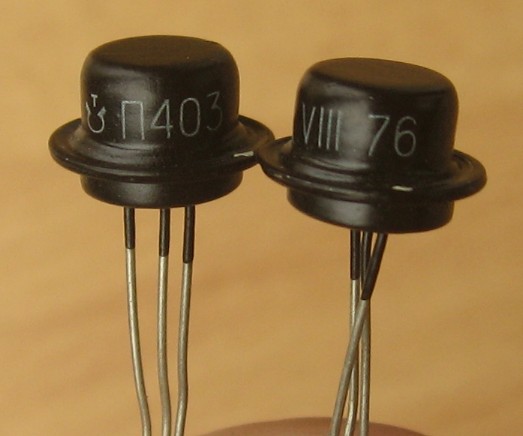

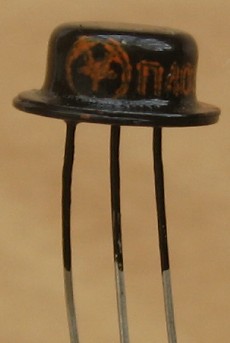

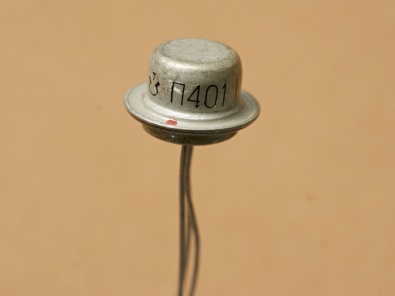

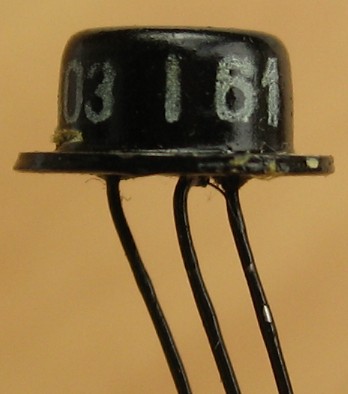

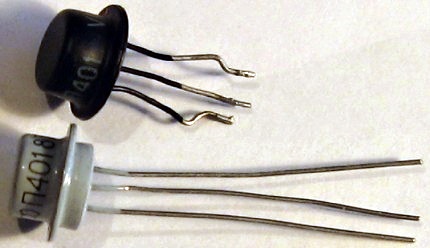

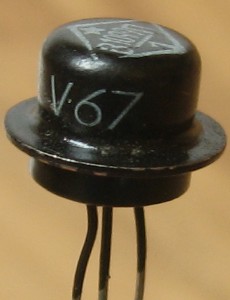

(фото с форума Портативное
ретрорадио)

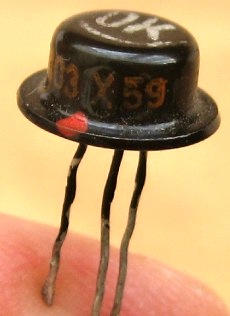

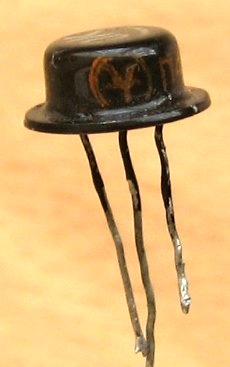

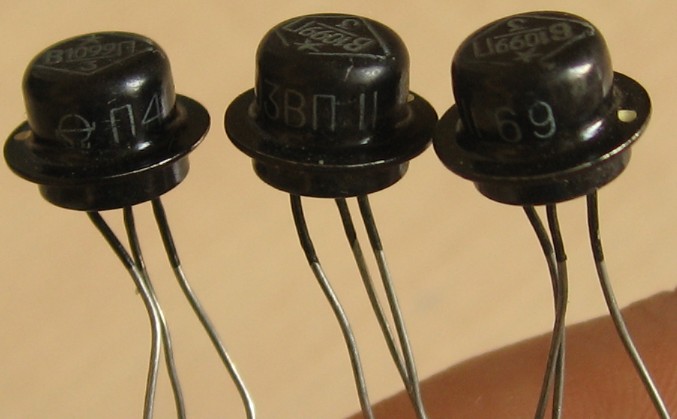

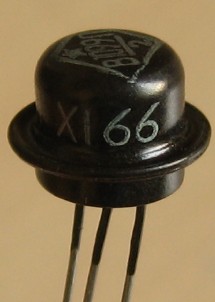

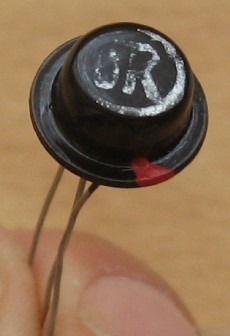

(фото с форума Портативное
ретрорадио)
В книгах встречается и такое - "Передатчик первого в мире искусственного спутника Земли был изготовлен на сплавно-диффузионных транзисторах П-401"[43]! Это явная ошибка, по свидетельствам людей, имеющих непосредственное отношение к "начинке" первого ИСЗ (к примеру, Каганова Вильяма Ильича - главного конструктора нескольких радиоэлектронных устройств для космических объектов в том числе и для первого спутника Земли), он был выполнен на стержневых лампах. А первыми транзисторами из этого семейства, полетевшими в космос, были П403 в составе одного из передатчиков на Спутнике-3.
Интересные моменты с ценой:
"Прейскурант на радиодетали Посылторга. 1962год. Германиевые триоды: ... П401 = 2,30р." (форум "Портативное ретрорадио")
"...Через посылторг можно было купить транзисторы ... П401 - 80коп ...Это примерно 64-66год." (с форума "Про радио")
В производстве этих транзисторов был использован новый метод,
при котором база формировалась за счет диффузии сурьмы из твердого рекристаллизованного
слоя эмиттера, состоящего из индия с примесью сурьмы.
Для своего времени это была выдающаяся технология, не имеющая аналогов за рубежом.

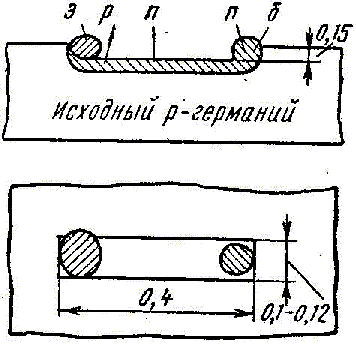

В пластинке исходного р-германия с удельным сопротивлением 0,8-1 ом*см делаются углубления (лунки).
Путем диффузии сурьмы из паровой фазы на поверхности пластинки германия создается
соединительный n-слой толщиной около 20 мкм.
Пластинка покрывается воском, затем воск снимается с ее поверхности и остается только в лунках.
После этого производится травление, в результате которого n-слой германия стравливается
с части поверхности, не покрытой воском, и сохраняется в лунках.
В каждую лунку кладут два кусочка сплавов, необходимых для образования p-n переходов.
Кристалл с кусочками этих сплавов помещается в водородную печь и подвергается термообработке
при температуре около 1070° К в течение 15—30 мин.
При этом сначала происходит расплавление сплава, растворение германия и проникновение
жидкого фронта в кристалл. Затем устанавливается равновесие, граница
жидкий сплав — твердый германий становится неподвижной и происходит проникновение примесей
из жидкого сплава в твердый германий за счет диффузии.
Первый, эмиттерный, сплав содержит как донорные, так и акцепторные примеси
(состав сплава: 88% In 88%, 1,5% Ga, 3,5% Sb и 7% Au).
Так как донорные примеси диффундируют
быстрее и проникают глубже в твердый германий, а акцепторные примеси диффундируют медленнее,
но обладают большей растворимостью в германии, распределение примесей у границы

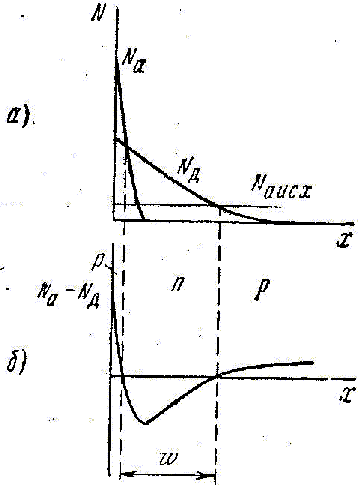

сплав — твердый германий под эмиттерной каплей будет таким, как показано на рисунке
(а - распределение концентрации исходного и диффундирующих примесей; б - распределение
избыточных примесей Na-Nд), т. е. в процессе сплавления-диффузии образуются два p-n перехода.
Жидкая капля диаметром 0,15 мм после затвердевания образует эмиттерную p-область площадью ок. 0,018 мм2
с очень большой концентрацией примесей (около 1025 м-3).
Слой германия n-типа, образованный диффузией доноров из капли, имеет малую ширину
(несколько микрон). Этот слой создает область базы и соединяется со слоем,
нанесенным в лунке и служащим для вывода базы.
Кристалл исходного p-германия образует коллекторную область.
Вторая, базовая, капля (состав сплава: 95% Pb и 5% Sb) служит для создания вывода базы.
При сплавлении происходит диффузия доноров из этой капли, которая приводит к
образованию диффузионного p-n перехода между каплей и p-германием кристалла
в случае проплавления этой каплей n-слоя в лунке.
После сплавления-диффузии пластинки германия с хорошими переходами приплавляются
к кристаллодержателю сплавом In-30%, Sn-70%, дающим невыпрямляющий контакт с
p-областью коллектора. Выводы эмиттера и базу являются прижимными
[в первоначальном варианте? - К.]
Вывод коллектора припаян к корпусу.
 |

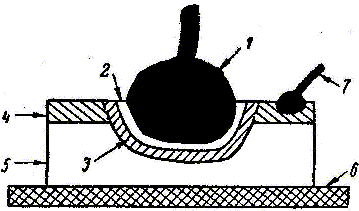

1 — капля сплава, 2 — эмиттерный рекристаллизационный слой, 3 — базовый диффузионный слой (n-типа), 4 — базовый слой n-типа исходной пластинки, 5 — коллекторный слой p-типа исходной пластинки, 6 — кристаллодержатель, 7 — вывод базы. |

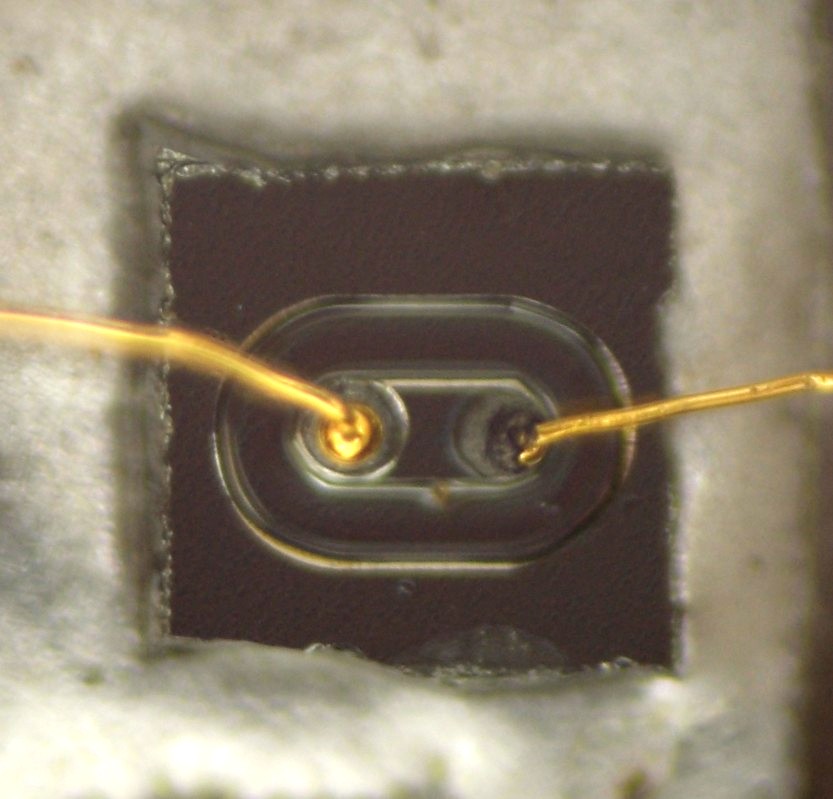

(фото с форума Радиокартинки)

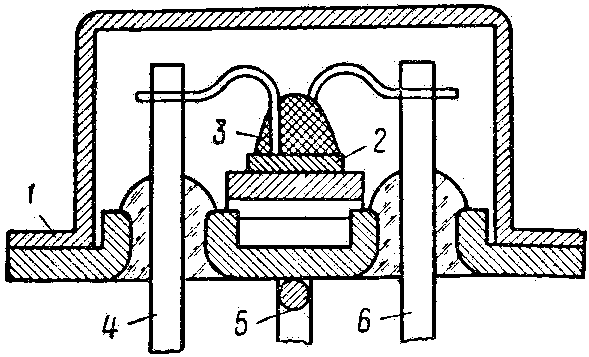

Итоговая конструкция выглядит так:
Для обеспечения хорошего теплоотвода коллекторный электрод расположен близко к выводу
5 транзистора. Эмиттерный вывод 6 соединен с эмиттером 3, а вывод базы
4 реализуется при помощи кольца 2. Герметизация триода осуществляется
металлическим корпусом 1.
"...для дрейфовых триодов П401, П402 и П403 разрешающее время [триггерных схем - К.] составляет 0,2-1 мкс. ... Разрешающее время при использовании в схеме [совпадений на двух триодах с общей эмиттерной нагрузкой - К.] дрейфовых транзисторов типа П403 составляет около 10-8 с." [5]

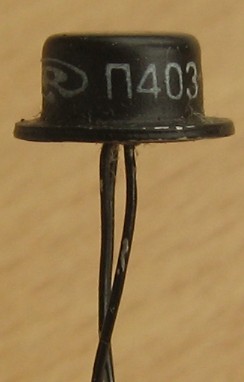

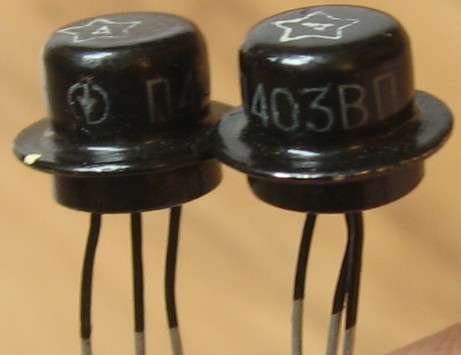

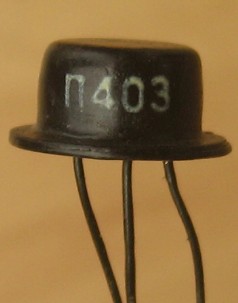

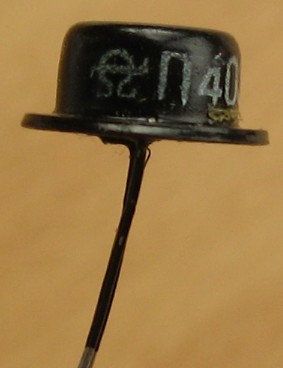

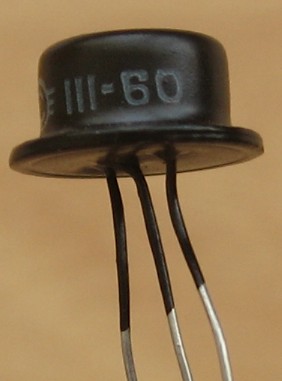

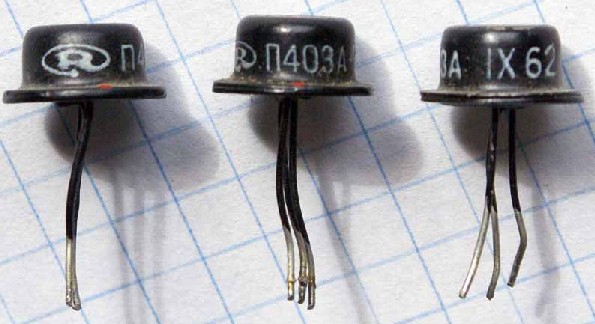

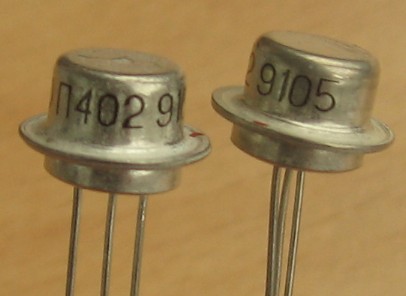

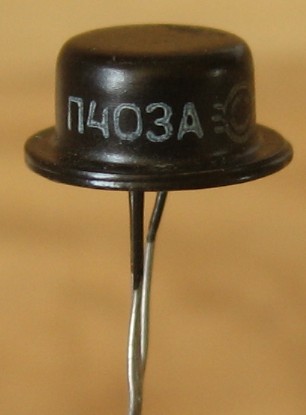

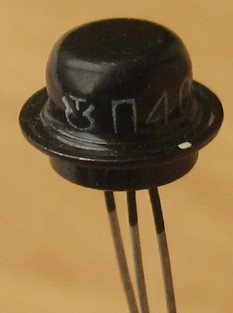

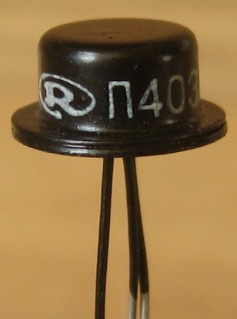

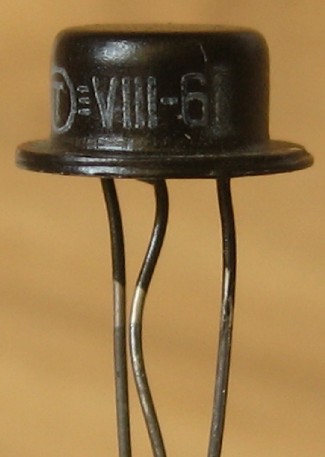

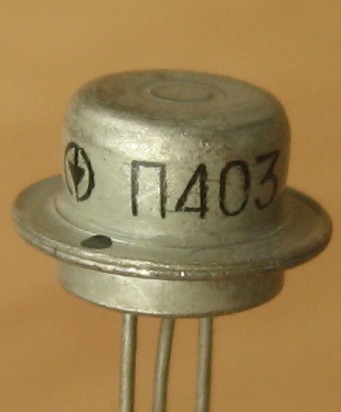

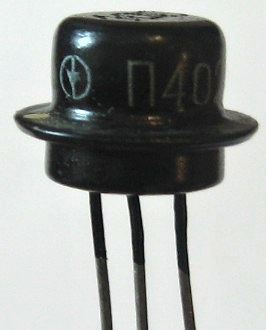

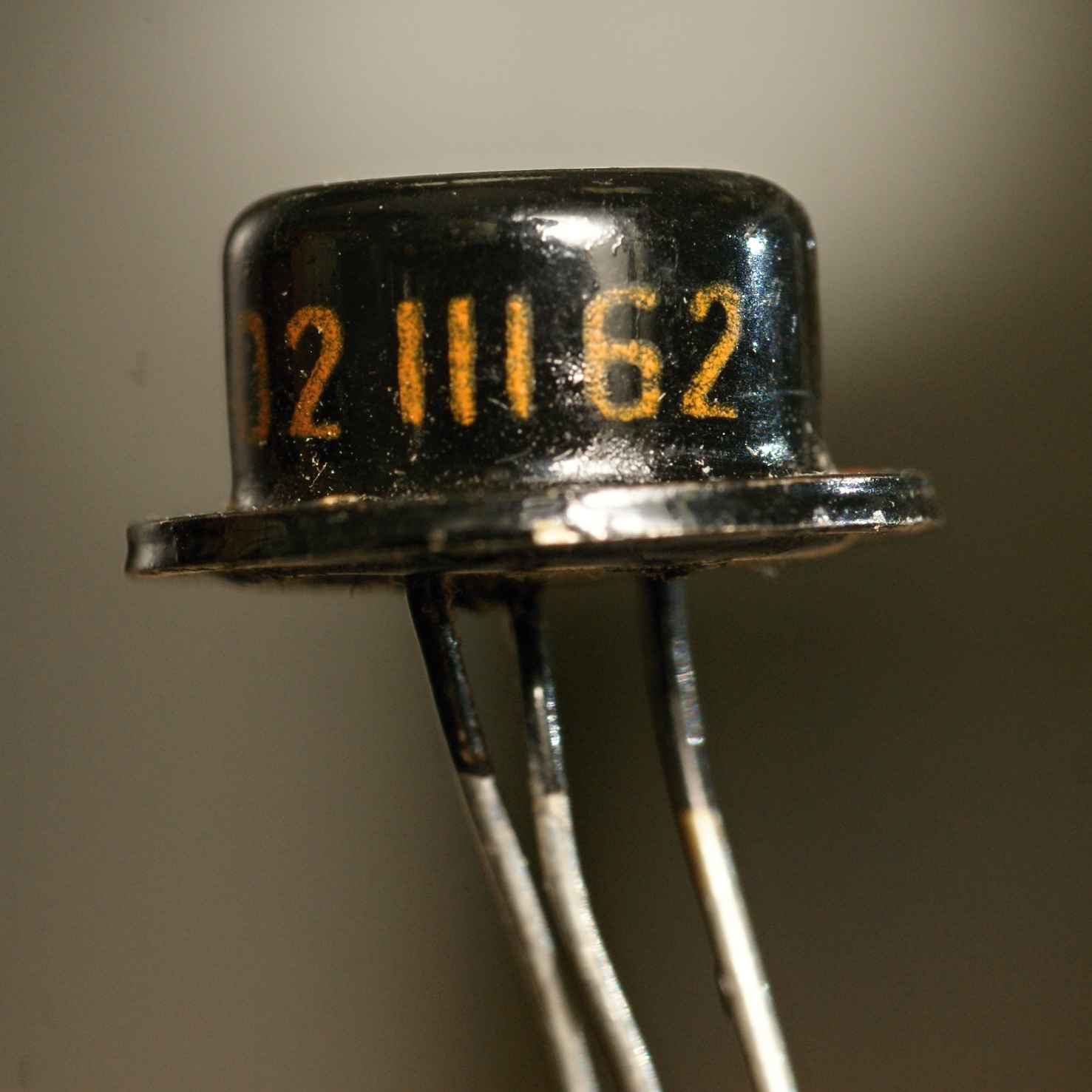

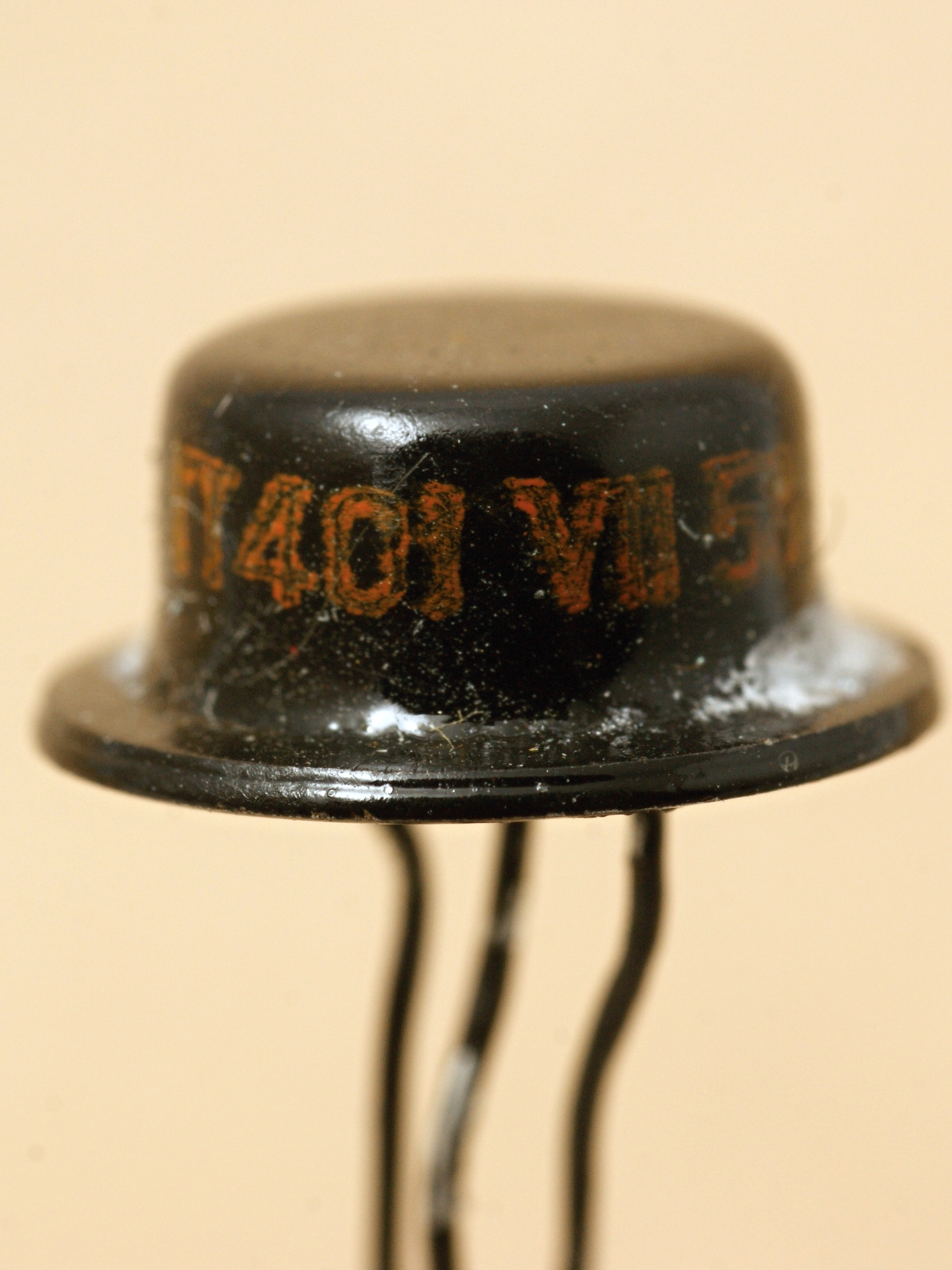

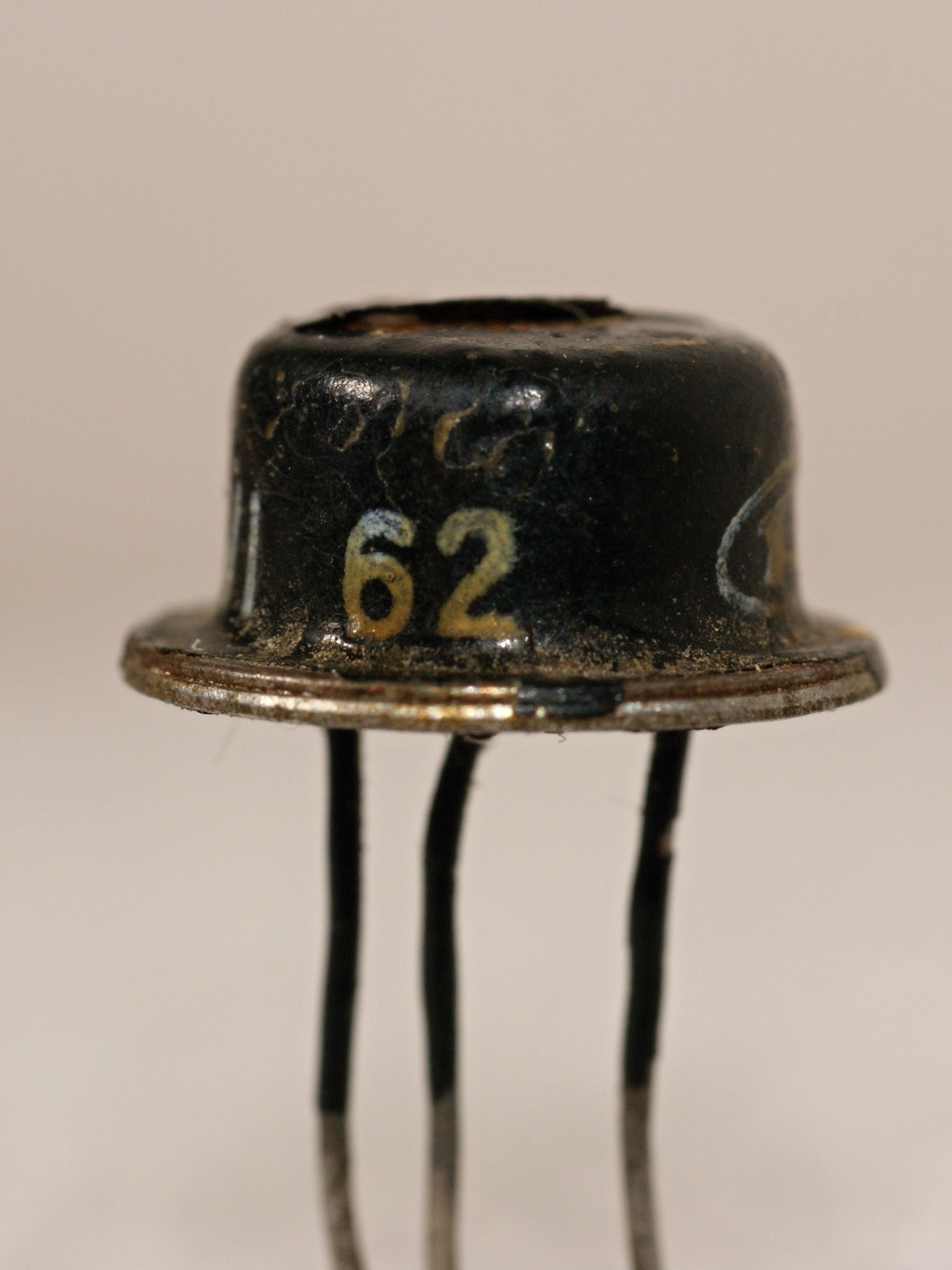

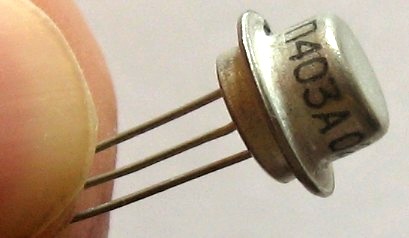

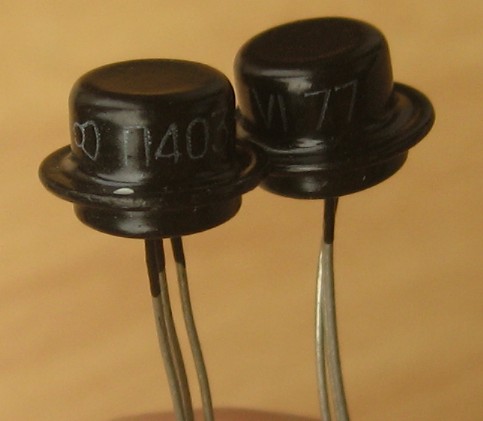

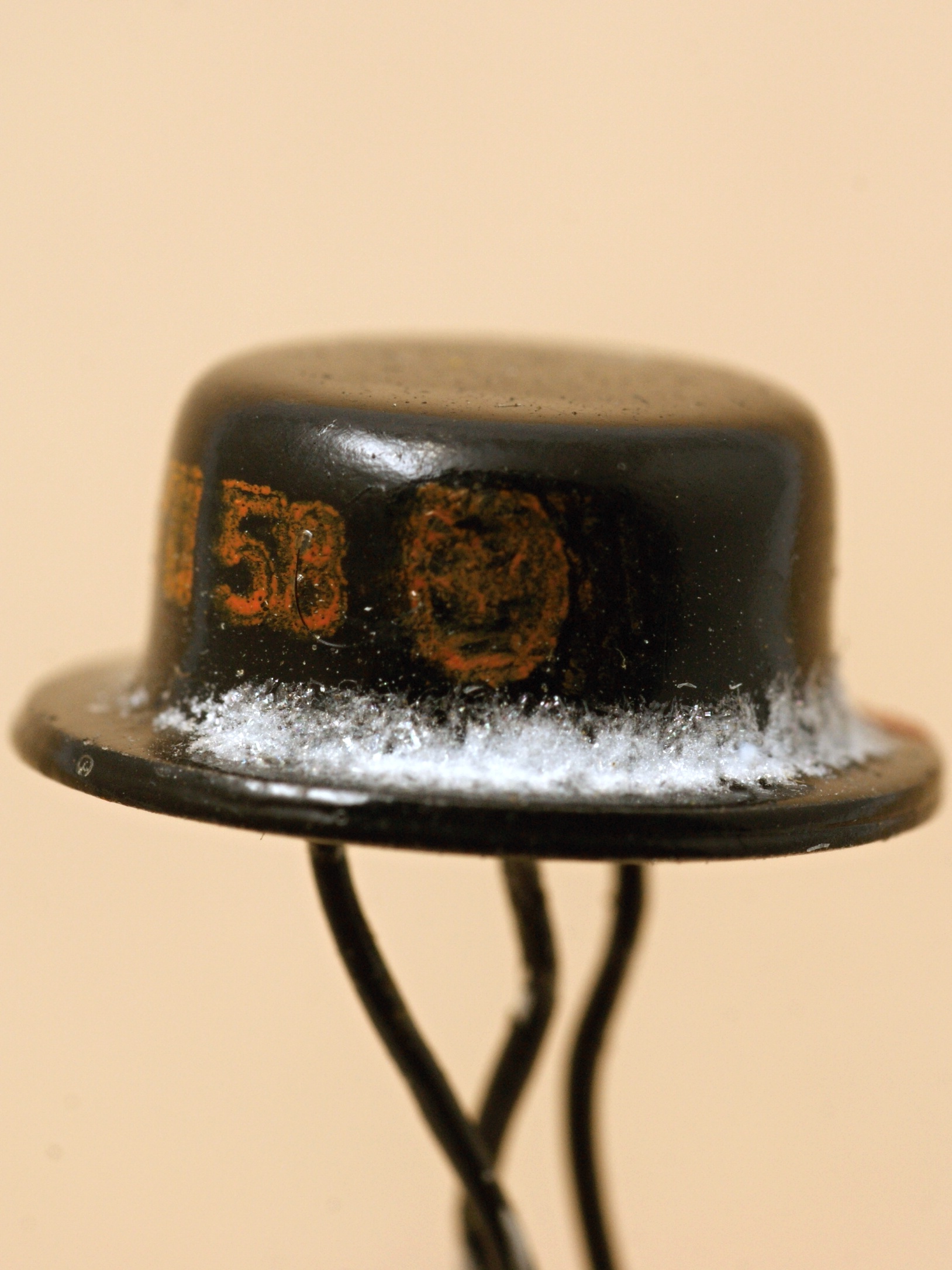

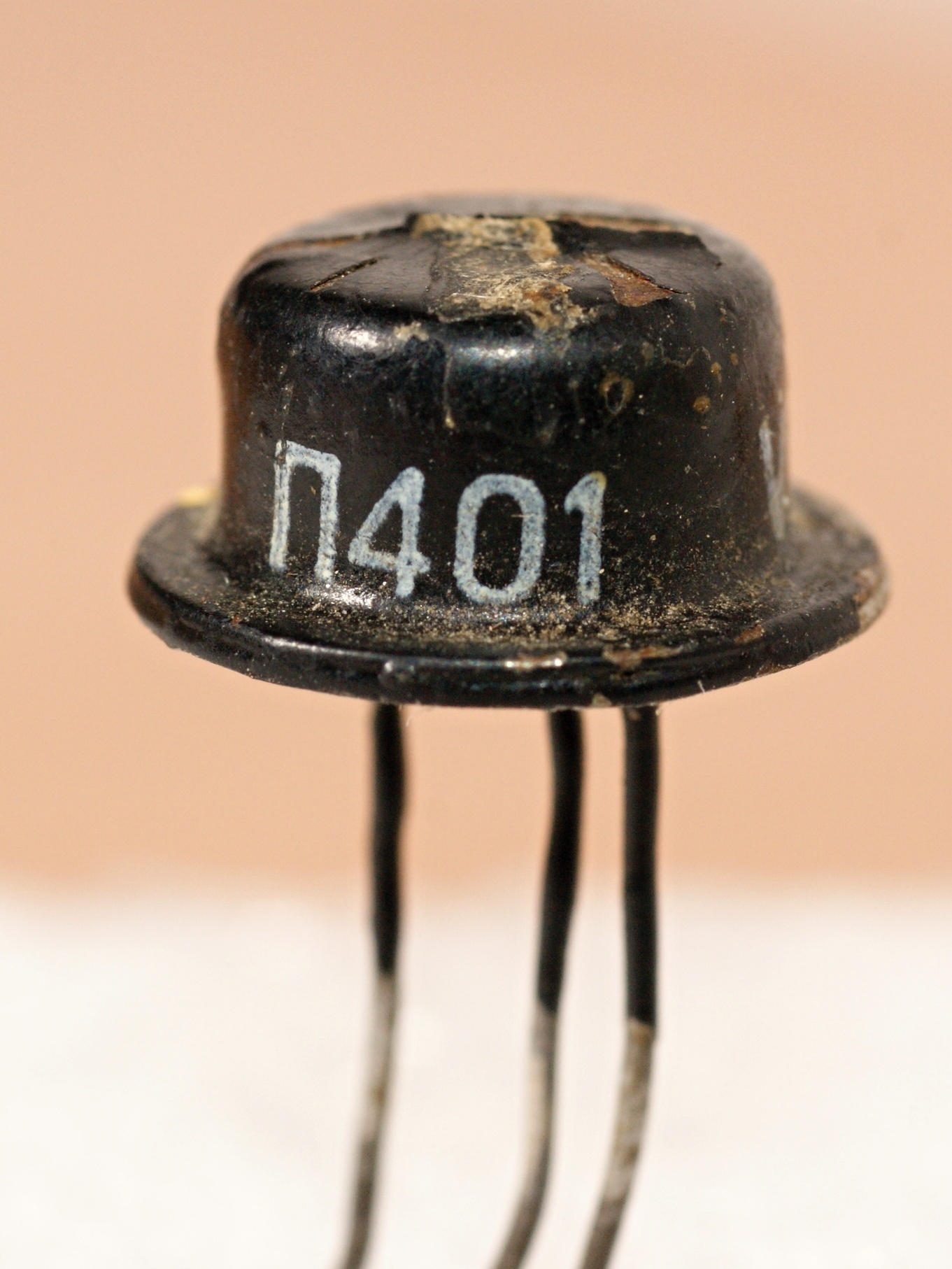

Эти транзисторы тоже выпускались в разных корпусах - старые варианты были в горячекатаном корпусе с плоским дном, а в 1963 году появился более надежный холодносварной вариант.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
|
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

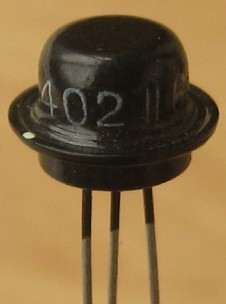

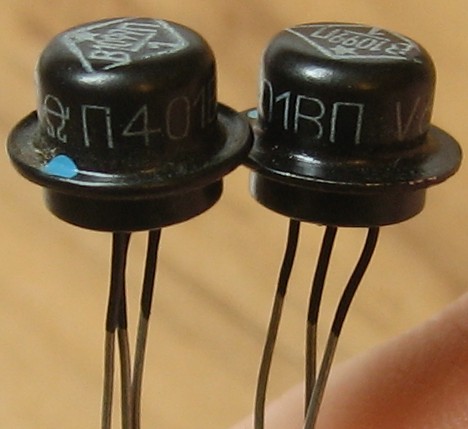

(фото Алексея Абызова)
 |
 |

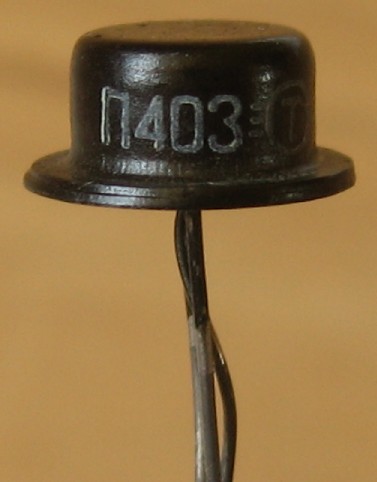

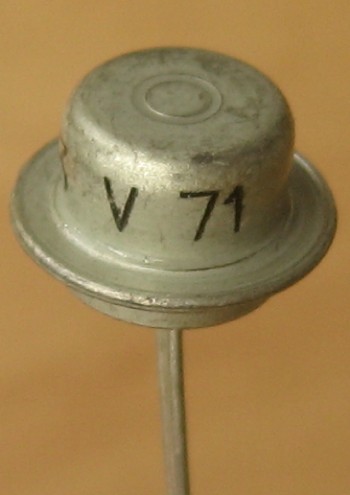

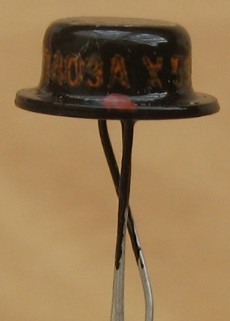

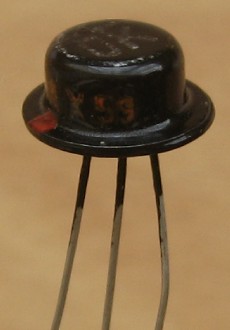

А вот еще крайне необычные образчики из этой серии, из коллекций тт. Pedro Diasa'а...
... и лидокорка:
 |
 |
 |

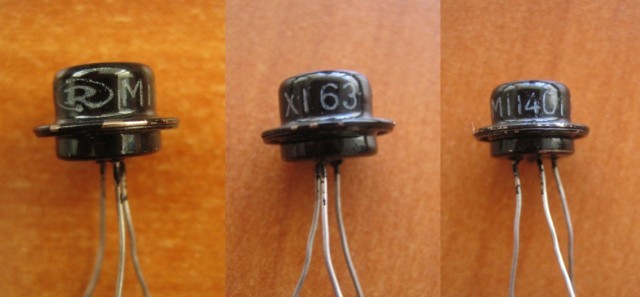

Оказывается, при переходе к холодносварному корпусу эти транзисторы получили букву М в названии - МП401. Но в дальнейшем от этого почему-то отказались и вернулись к старому обозначению.
