П420, П422, П423

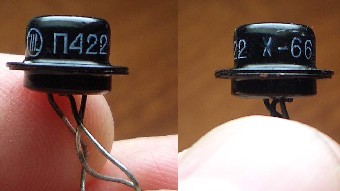

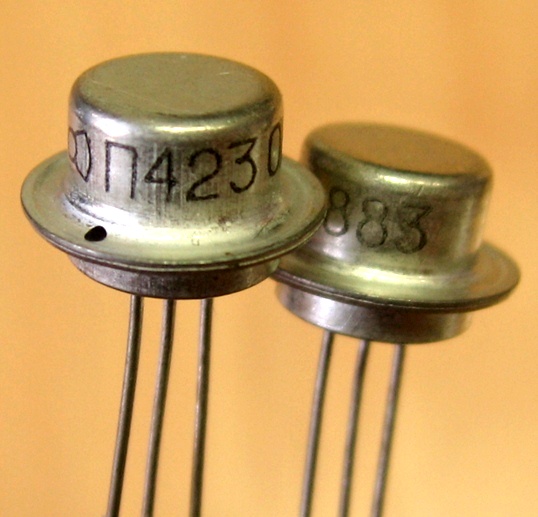

транзистор П422 транзистор П422

Это последние отечественные транзисторы серии П4хх; результат развития транзисторов П401.

Германиевые сплавно-диффузионные p-n-p транзисторы малой мощности. Справочный лист и данные из отраслевого каталога на них.

Разработаны они были Рижским заводом полупроводниковых приборов (ныне "Альфа"). Серийным же выпуском, помимо рижан, занимались киевский "Квазар", минский "Транзистор" и Нальчикский ЗПП.

Выпуск низкочастотных вариантов, П420-П421, был быстро прекращен, примерно к 1970 году. Наиболее массовыми были версии П422 и П423 (без буквы А) - с нормированным коэффициентом шума; а "шумные" П422А и П423А встречаются гораздо реже, как ни странно.

   К началу 90-х они перешли в категорию неперспективных, с рекомендацией замены на КТ363 или КТ3126.

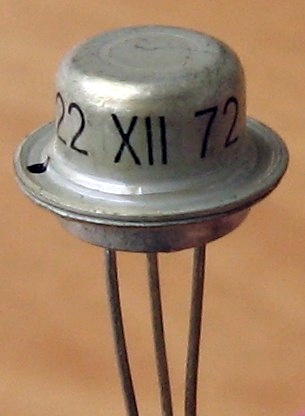

 транзистор П422

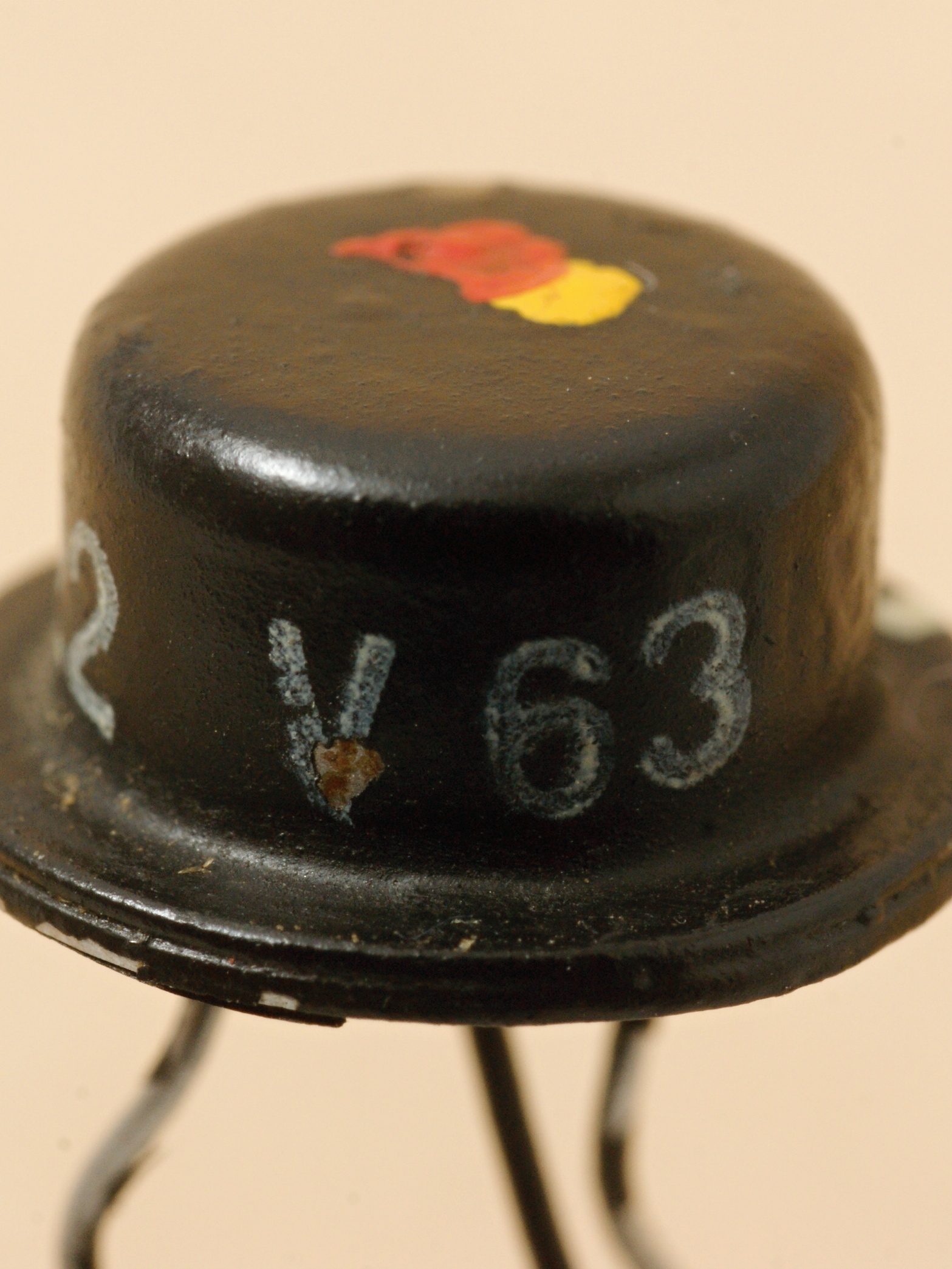

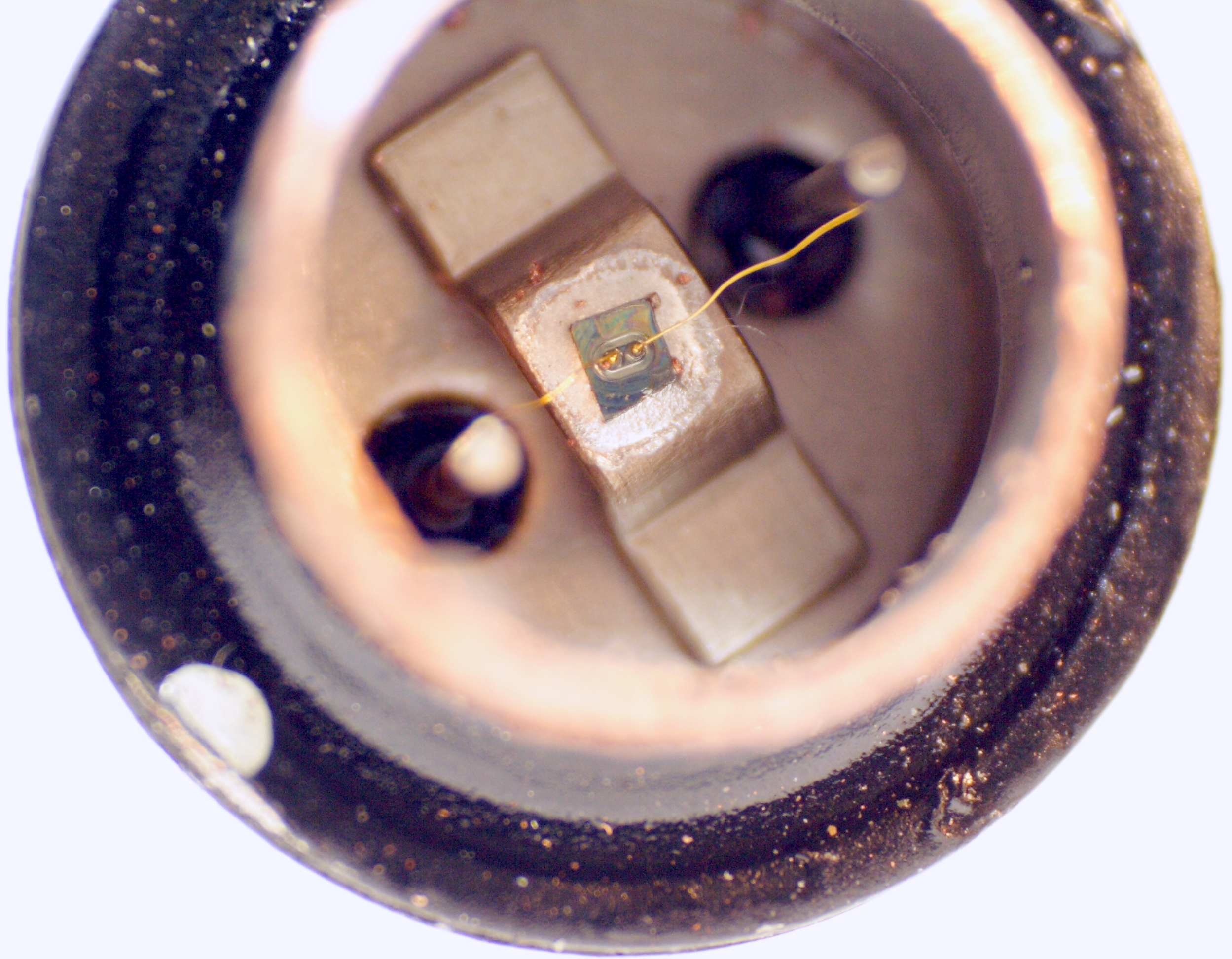

(фото с форума "Портативное ретрорадио")

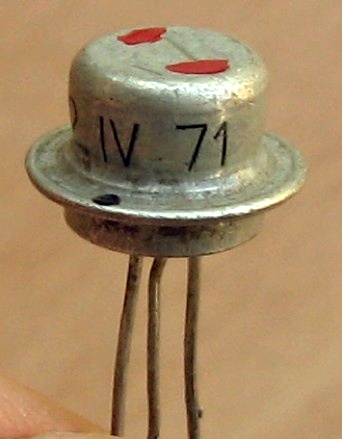

транзистор П422

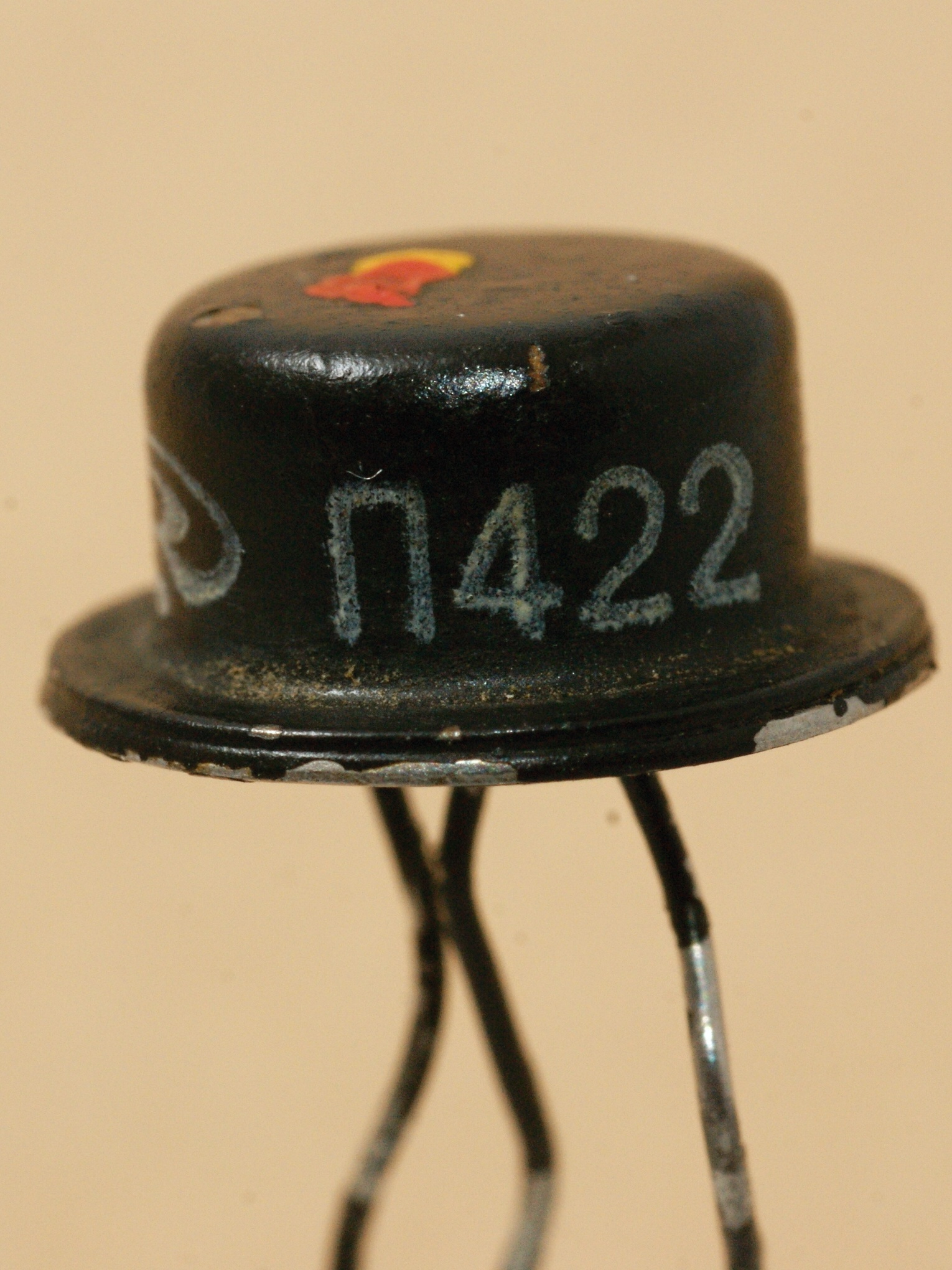

транзистор П422

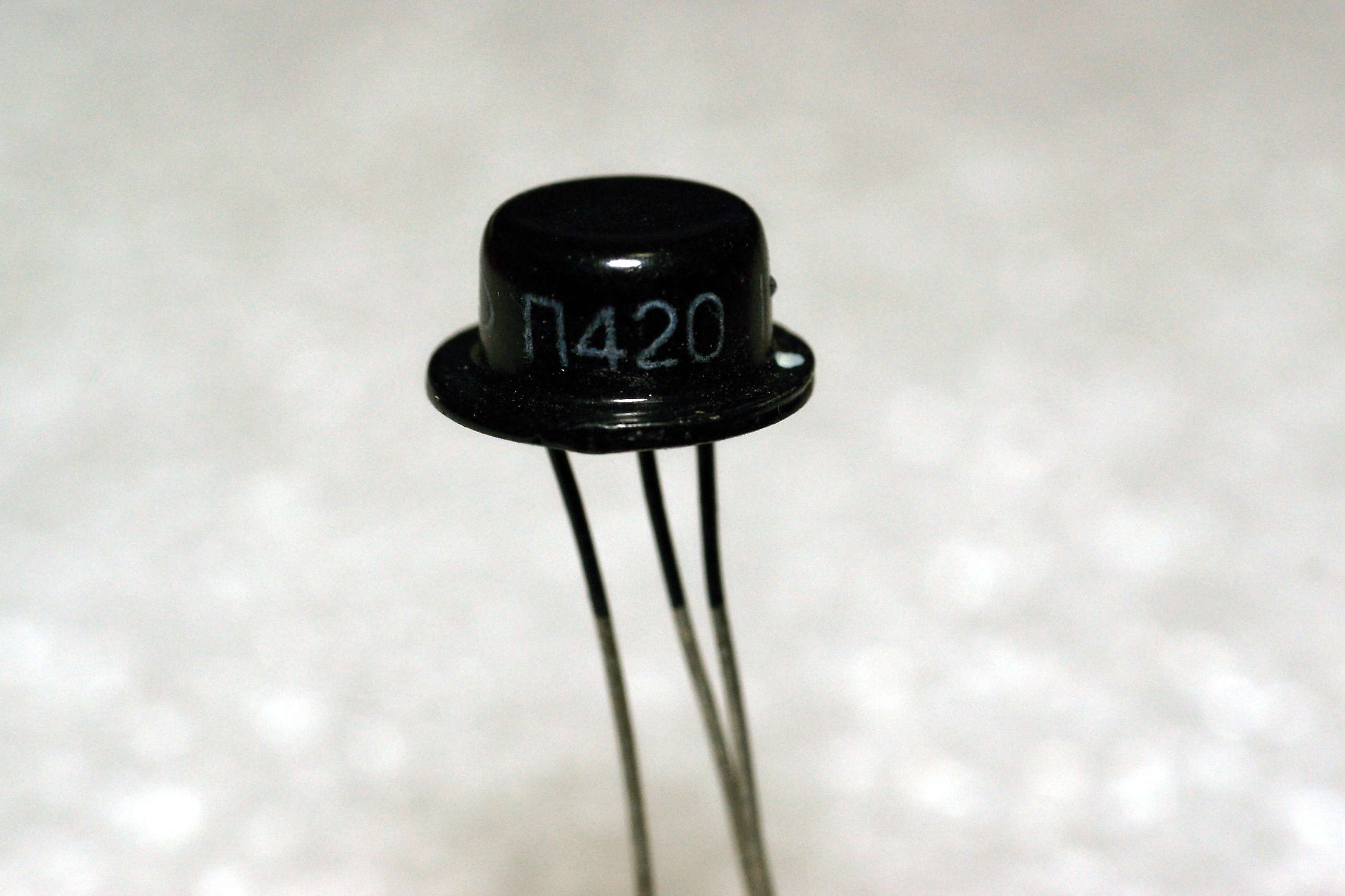

(фото с форума Радиокартинки)

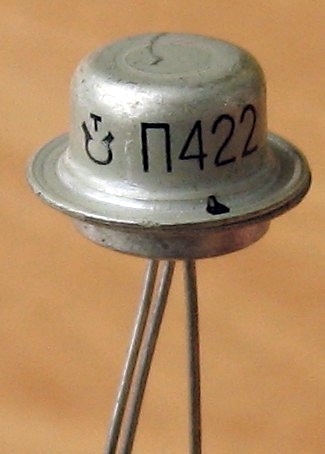

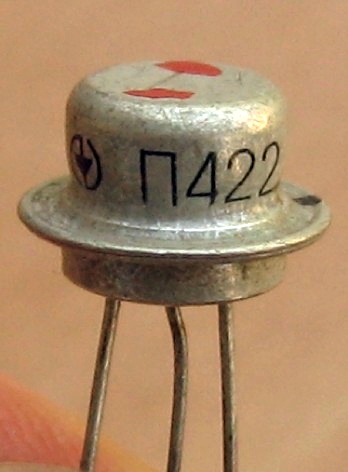

транзистор П422

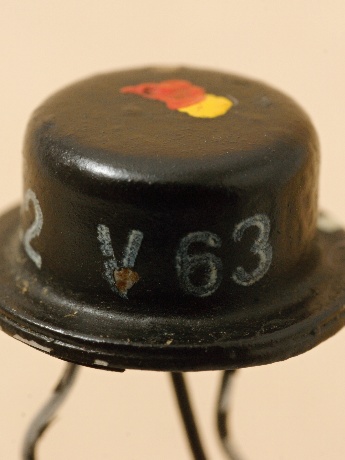

(фото с форума Радиокартинки)

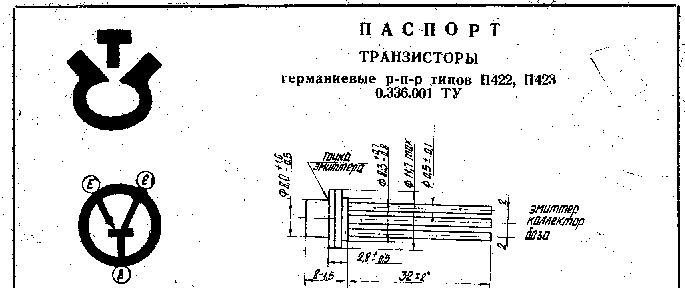

А вот паспорт на транзисторы нальчикского производства.

транзистор П420

транзистор П422 транзистор П422
транзистор П422 транзистор П422

транзистор П423

Источники:

1. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
2. Лабутин В. К. Транзисторы. Издание второе, переработанное и дополненное. Москва, "Энергия", 1967. (Массовая радиобиблиотека. Вып. 638.)
3. Справочник по полупроводниковым диодам и транзисторам. Изд. 2-е. М., "Энергия", 1968.
4. А.Клейман, К.Шор. Транзисторы для телевизоров. Издательство ДОСААФ. Москва - 1969.
5. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
6. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
7. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
8. Дьяконов В.П. Лавинные транзисторы и их применение в импульсных устройствах. Под ред. С.Я. Шаца. М., "Сов. Радио", 1973.
9. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
10. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
11. Малинин Р.М. Справочник по транзисторным схемам. Изд. 2-е, перераб. М., "Энергия", 1975 (Массовая радиобиблиотека. Вып. 852).
12. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
13. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977
14. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справочник радиолюбителя. - Киев: "Наукова думка", 1981.
15. Транзисторы для аппаратуры широкого применения: Справочник / К. М. Брежнева, Е. И. Гантман, Т. И. Давыдова и др. Под ред. Б. Л. Перельмана. - М.: Радио и связь, 1981
16. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
17. Полупроводниковые приборы: Транзисторы. Справочник/В. А. Аронов, А. В. Баюков, А. А. Зайцев и др. Под общ. ред. Н. Н. Горюнова,— М.: Энергоиздат, 1982.
18. Нефедов Л. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1985.
19. Полупроводниковые приборы: Транзисторы. Справочник/Под общей редакцией Н. Н. Горюнова. Издание второе, переработанное, - М.: Энергоатомиздат, 1985.
20. Транзисторы: Справочник / О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1989.— (Массовая радиобиблиотека; Вып. 1144)
21. Нефедов А. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 3-е изд., перераб. и доп.— М.: Радио и связь, 1990. (Массовая радиобиблиотека; Вып. 1154).
22. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
23. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
24. Аксенов А. И. и др. Элементы схем бытовой радиоаппаратуры. Диоды. Транзисторы: Справочник / А. И. Аксенов, А. В. Нефедов, А. М. Юшин.— М.: Радио и связь, 1992. (Массовая радиобиблиотека; Вып. 1190).
