Транзистор П5 представляет собой миниатюрный вариант сплавного плоскостного германиевого низкочастотного p-n-p транзистора, предназначенного для использования, в основном, в схемах малогабаритных усилителей низкой частоты - в слуховых аппаратах, миниатюрных радиоприемниках и т.п. - работающих при низких напряжениях источников питания (1-5 В).

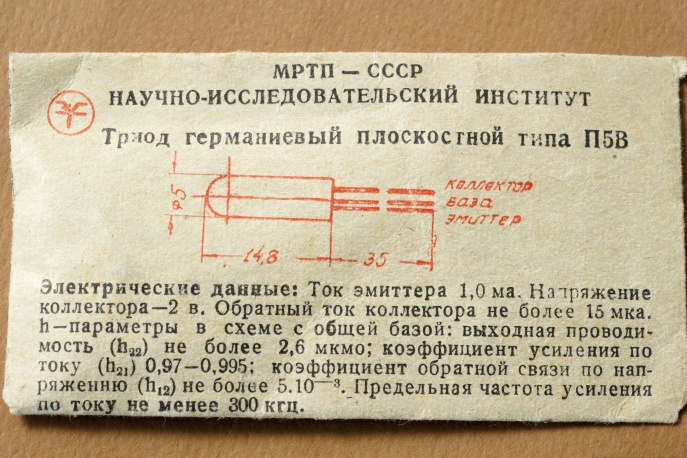

Справочный лист и данные из отраслевого каталога на них. В разных справочниках их параметры отличаются, иногда довольно сильно; похоже, что в процессе производства технология менялась.
Историческая справка
Конструкция
Фотогалерея
Это копии зарубежных транзисторов ОС70-ОС71.
Занимались ими московский НИИ-35 "Пульсар" (разработчик) и Новосибирский завод полупроводниковых приборов (серийный выпуск и дальнейшая модернизация).
Новосибирск освоил их производство в 1958 году:
"Управление радиотехнической промышленности Новосибирского Совнархоза подвело итоги работы
завода №453 по выполнению плана выпуска за предыдущий период и установило план производства
по номенклатуре и объёмам на 1958 год (письмо 3/99 от 24 февраля 1958 г.):
Полупроводниковые триоды, в т.ч.: П-5 - 160 (в тыс. шт.)
Но...
Показатели выполнения плана за 1958 год
(план в тыс. шт.) / (выполнение в тыс. шт.)
Полупроводниковые триоды, из них П-5 - 160 / 50"
План смогли осилить лишь на одну треть...
Производственная программа на 1959 год по заводу №453 УРТП :
| Наименование показателей | Оптовые цены | План на год тыс. шт. |
В ценах | ||
| На 1 июля 1955 г., руб. |
Действ. на предприятии, руб. |
На 1 июля 1955 г., тыс. руб. |
Действ. на предприятии, тыс. руб. |
||
| Полупроводниковые приборы, полупроводниковые триоды: П-5 | 50-00 | 50-00 | 200 | 10000 | 10000 |
Основным свойством транзисторов П5 является низкий коэффициент шумов, допускающий их
использование во входных каскадах высокочувствительных усилителей низкой частоты: в микрофонных усилителях
в связи и радиовещании, в слуховых аппаратах, в магнитофонных усилителях и т. д.
В диапазоне звуковых частот при малых напряжениях на коллекторе и токах эмиттера (Uк<2 В, Iэ<0,5 мА) вариант П5Д имеет коэффициент шумов менее 10 дб, что выгодно отличает их его транзисторов П1, для которых значение коэффициента шумов даже для транзистора П1Д составляет 18 дб.

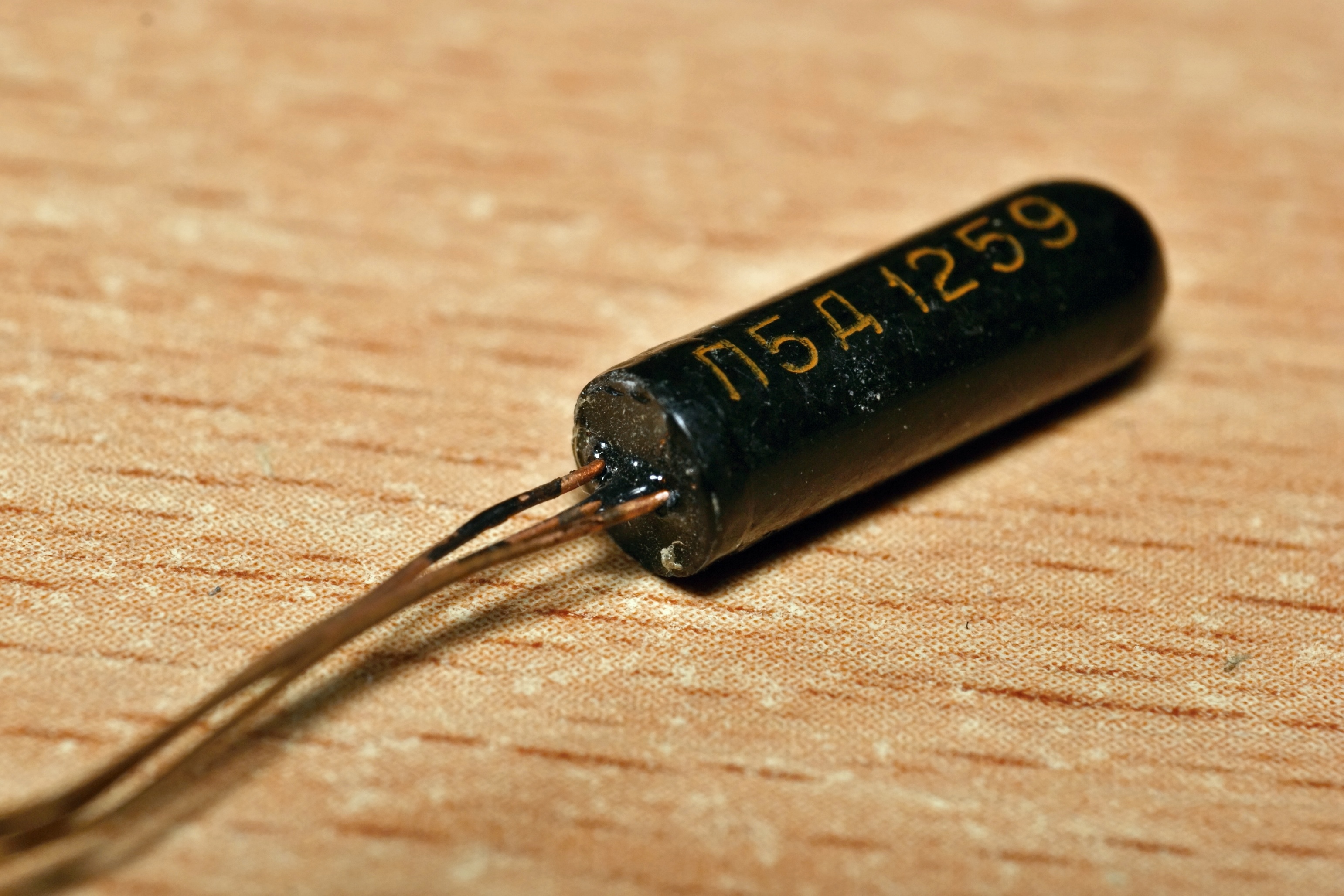

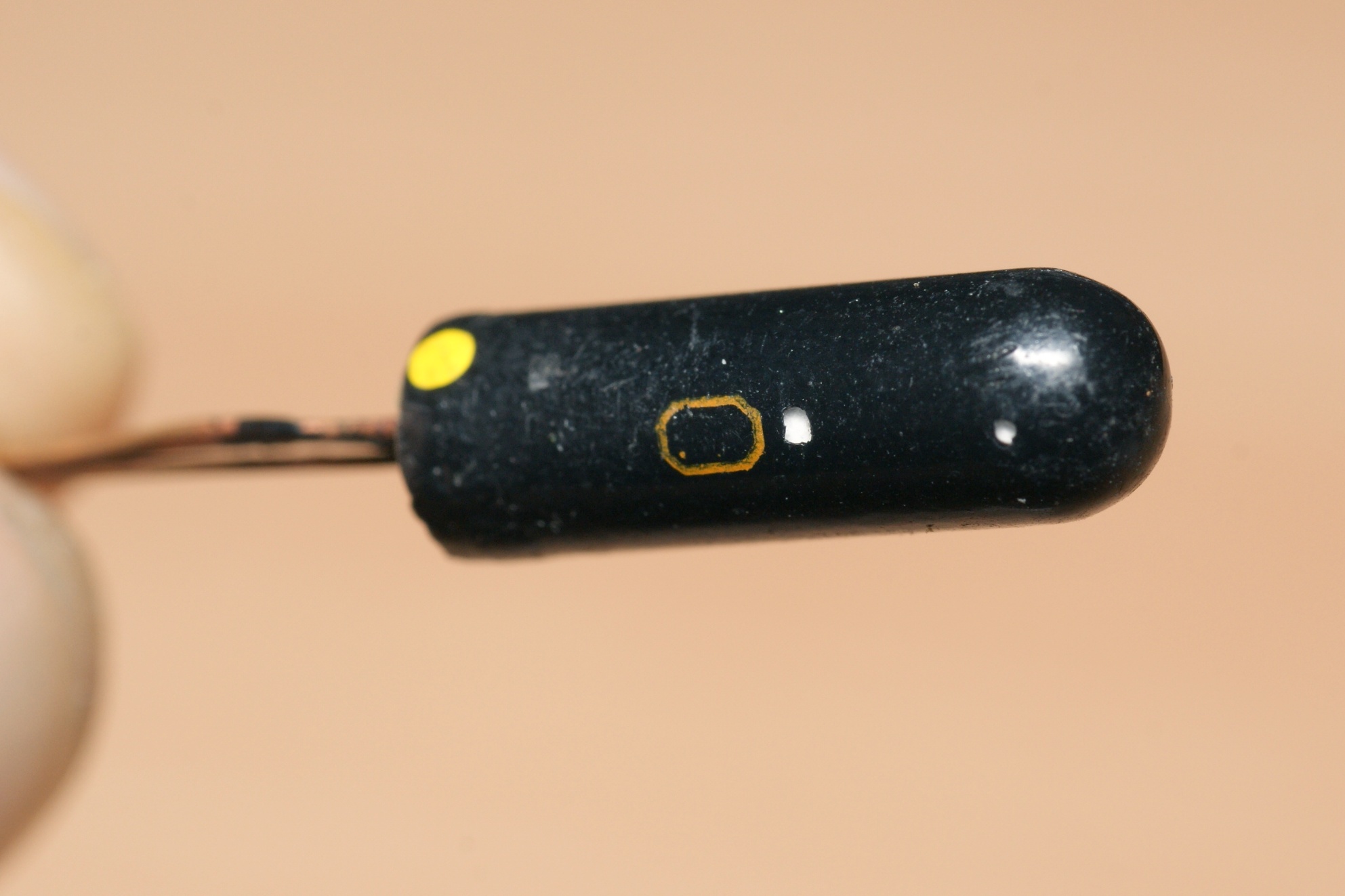

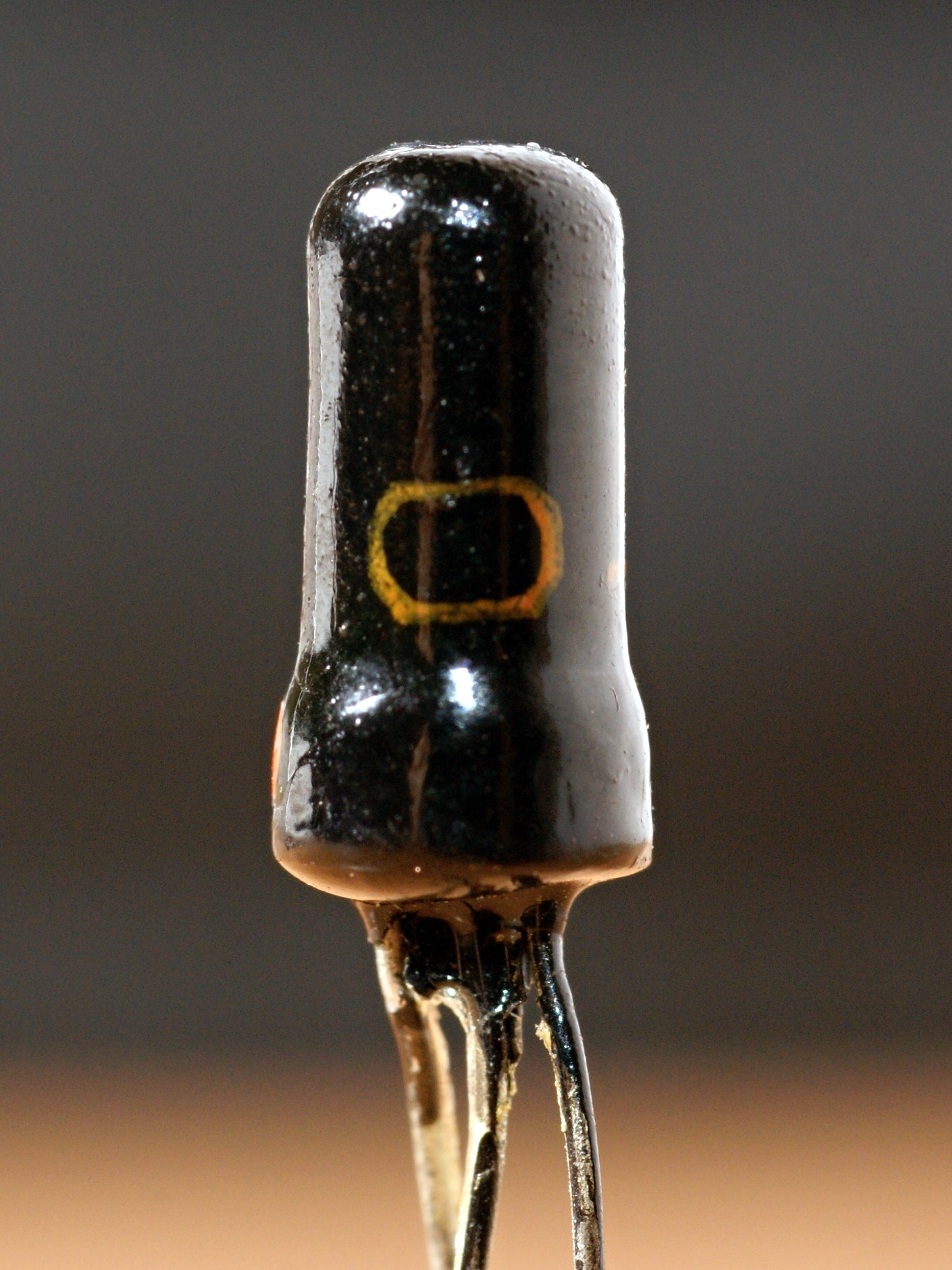

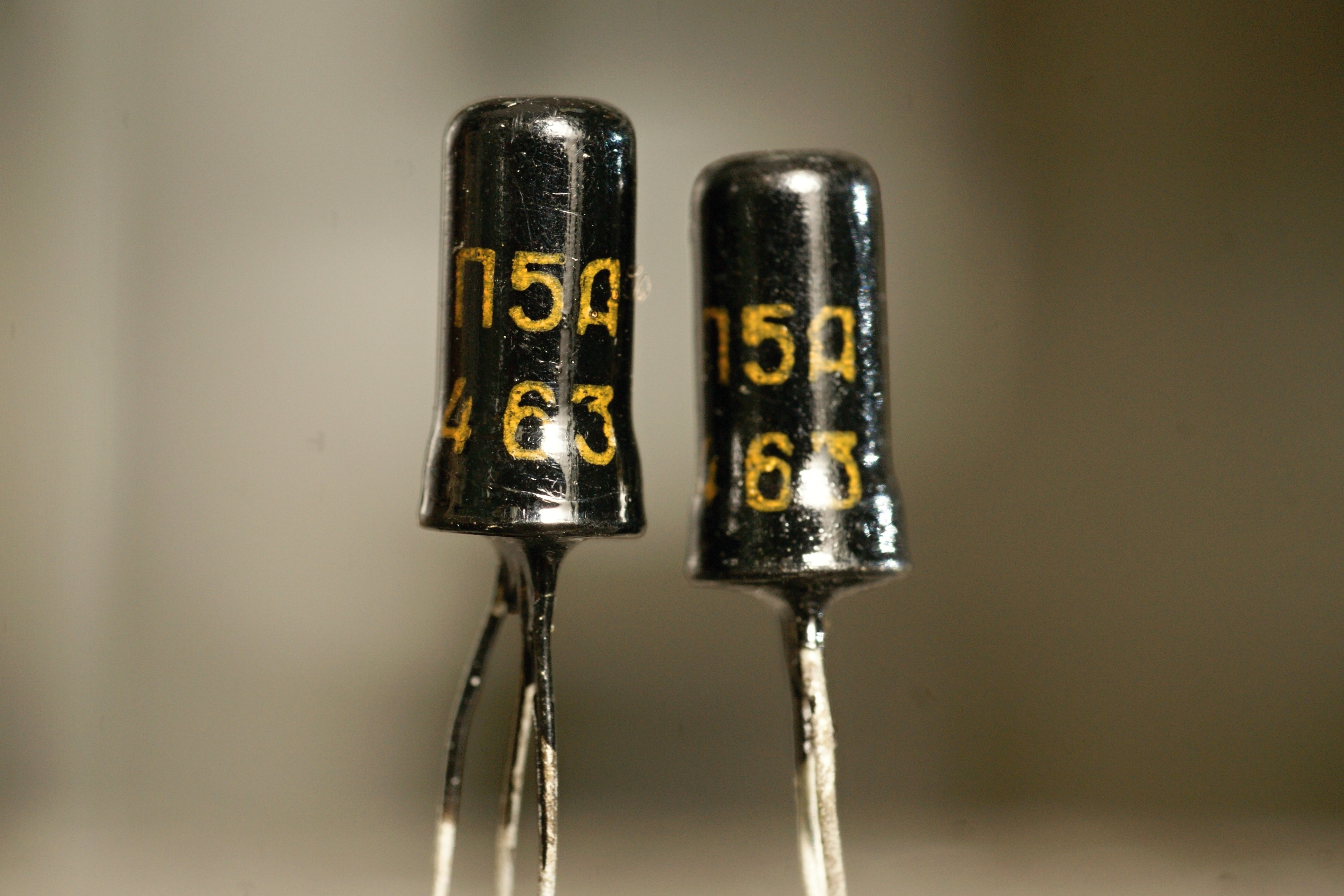

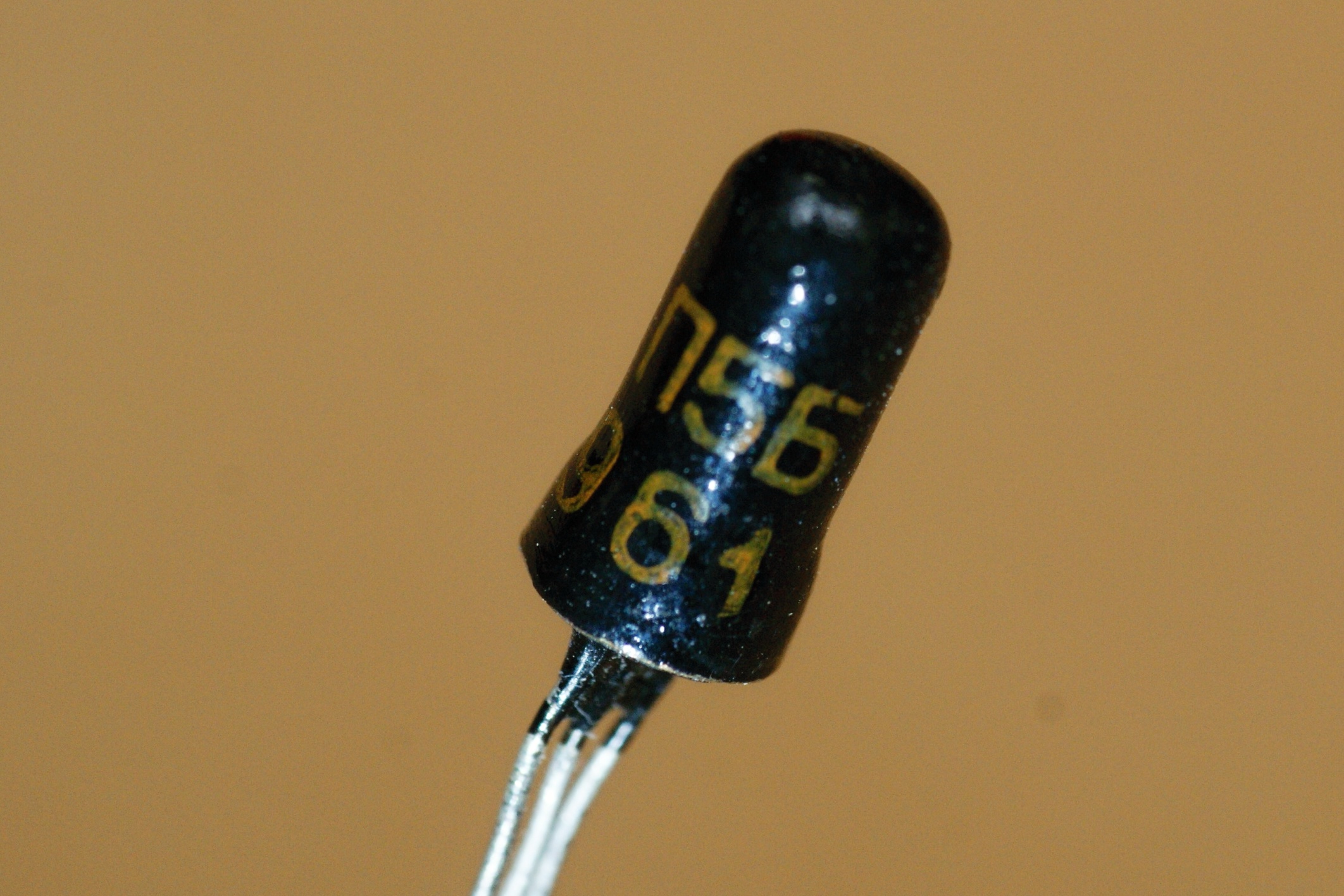

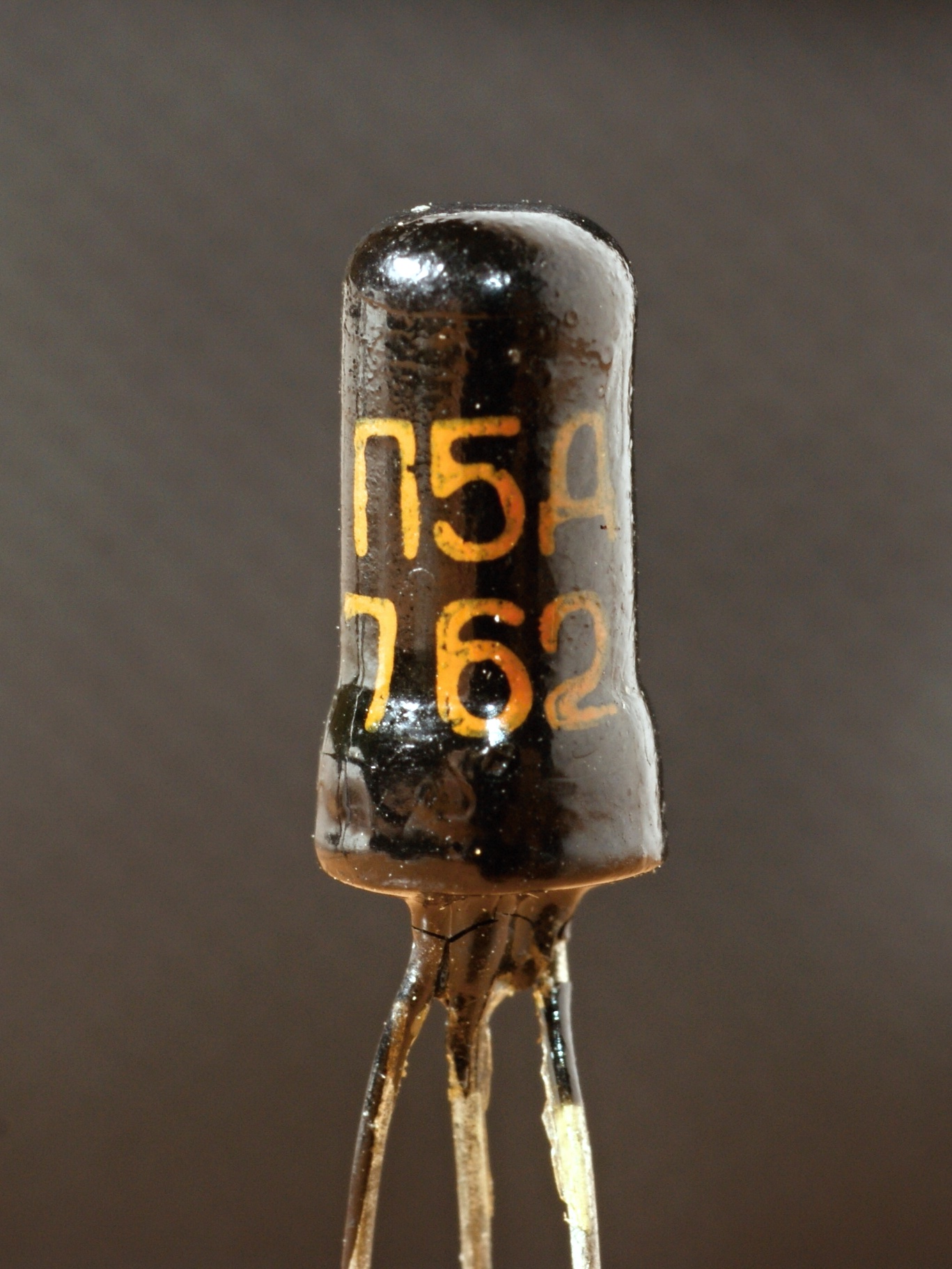

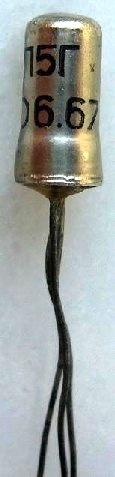

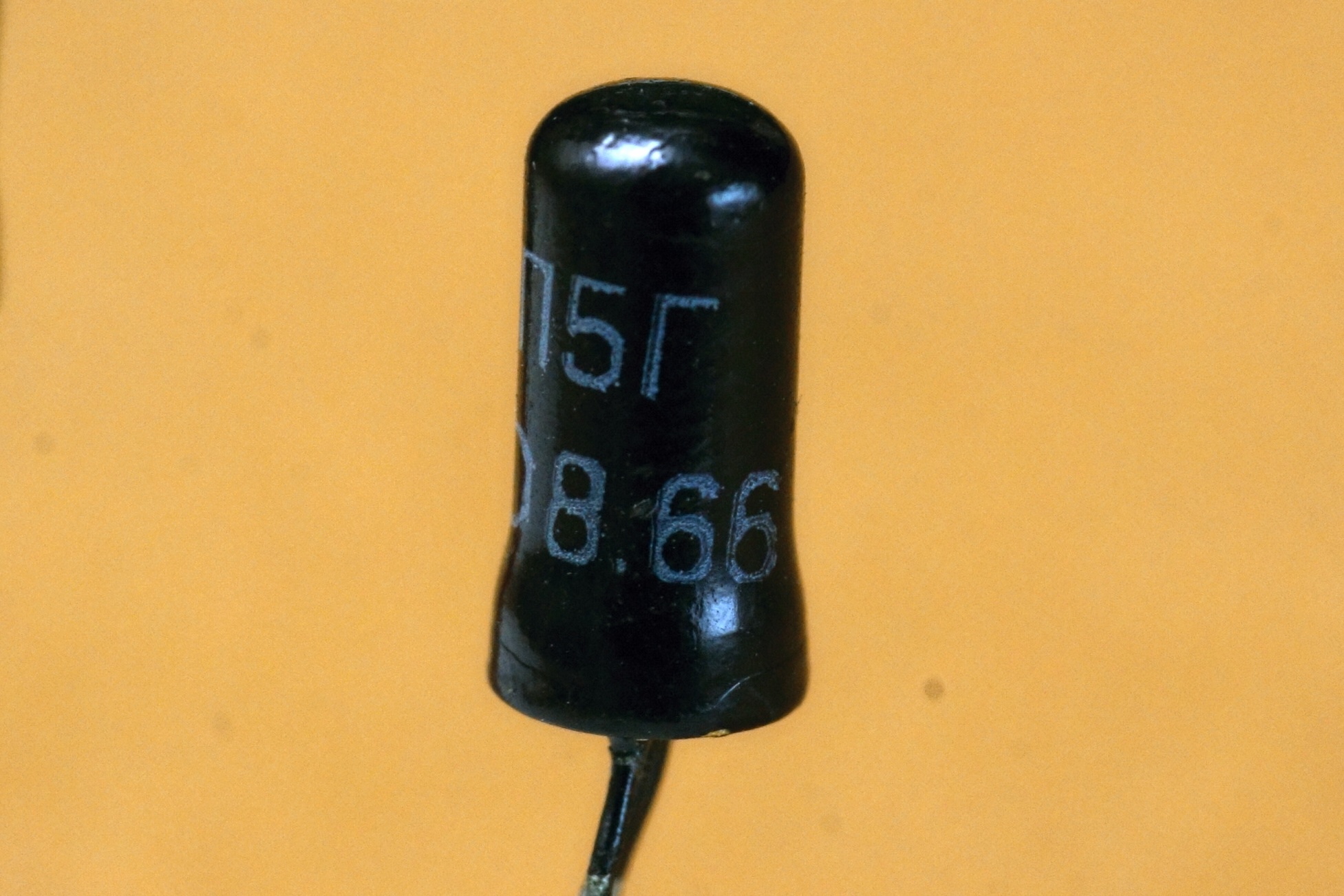

Корпус был сперва стеклянный (единственный случай в отечественной электронике, если не учитывать почти не выпускавшийся П7), недостаточно герметичный; потом стальной, получше.
Судя по справочникам, при этом менялись и размеры.

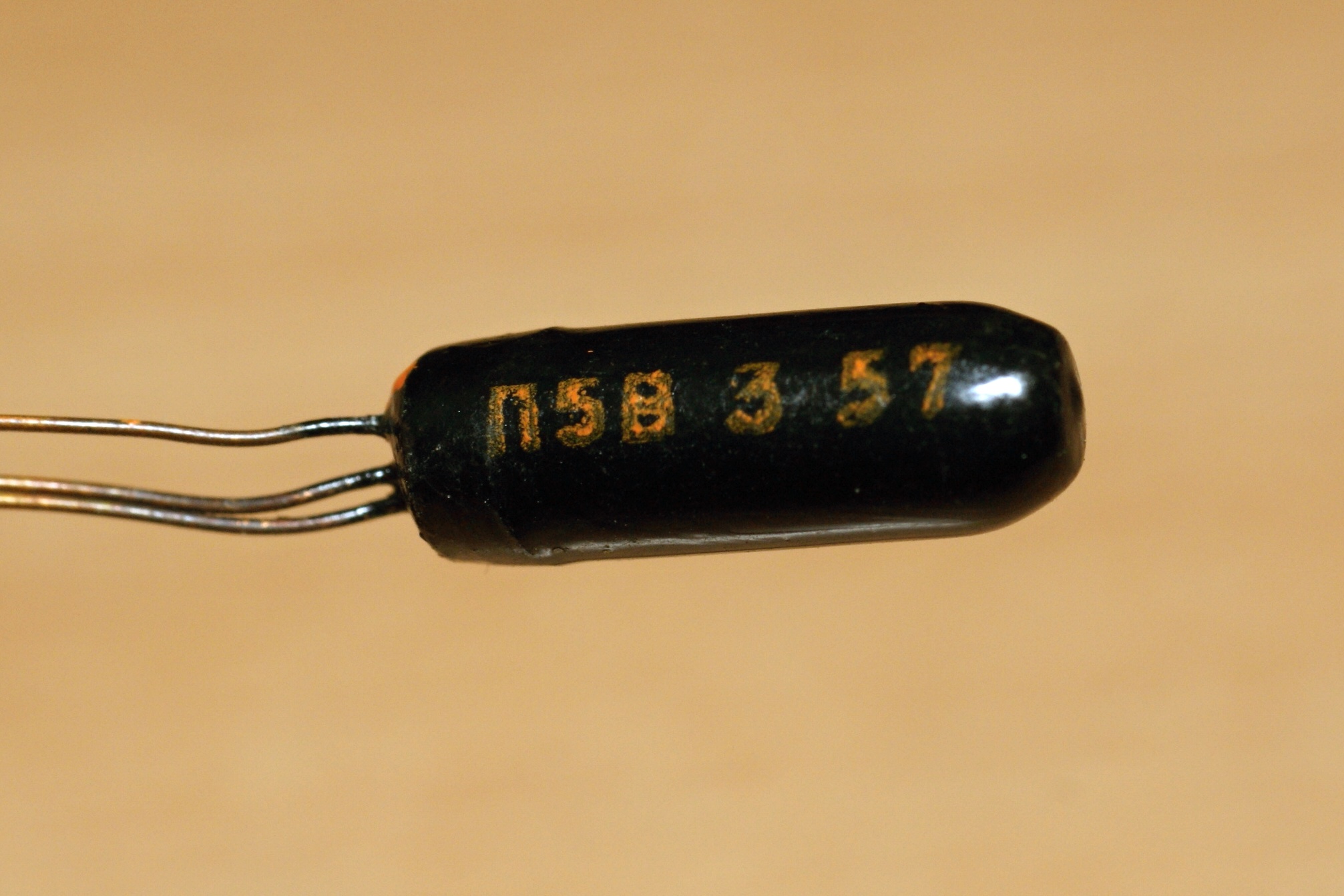

Встречались также некрашеные варианты.

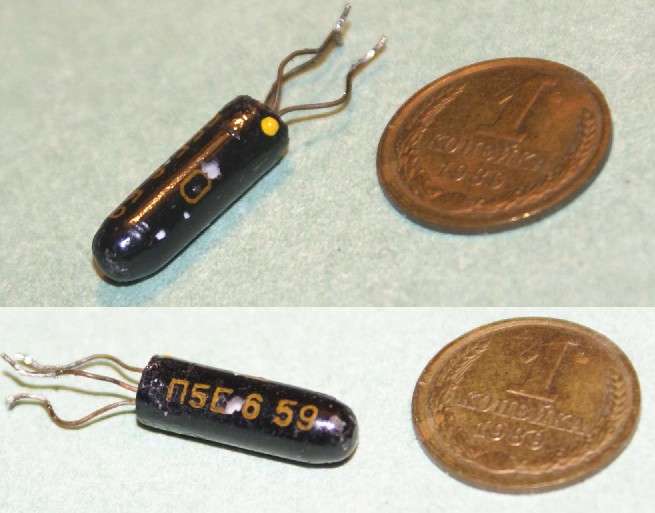

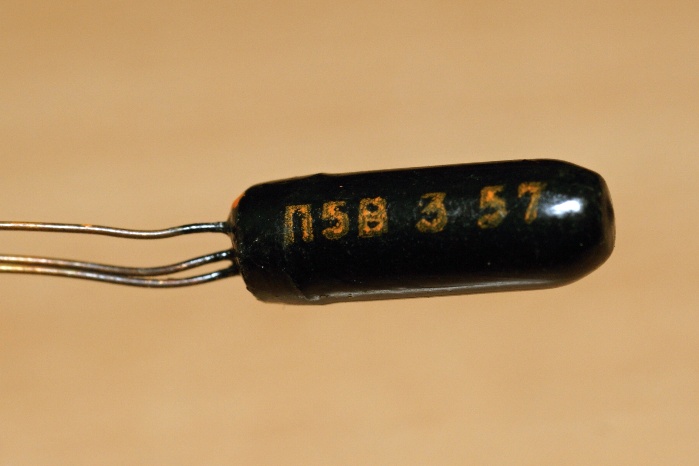

(фото с форума Портативное
ретрорадио)

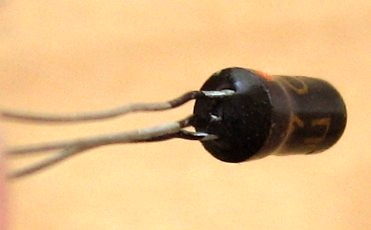

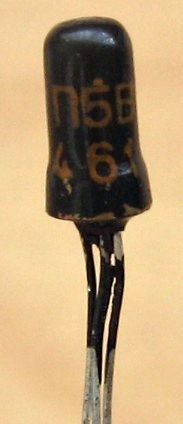

(фото Александра Абызова)
 |
 |
 |
 |
 |

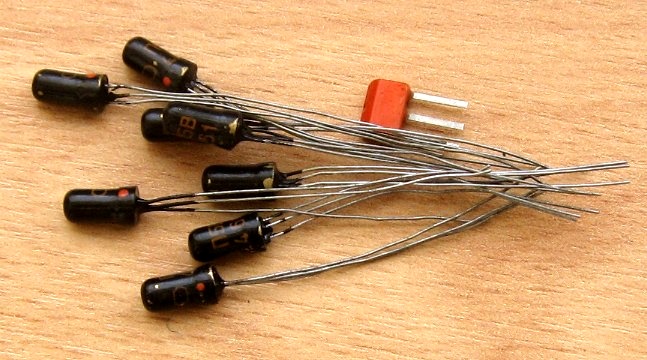

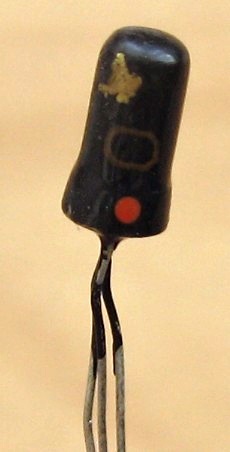

(фото с форума Портативное
ретрорадио)
Источники:
1. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам. - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 269).
2. Полупроводниковые приборы. - Всесоюзная
промышленная выставка. 1957.
3. А. М. Бройде. Справочник по электровакуумным и полупроводниковым
приборам (Издание сокращенное, без характеристик и габаритных чертежей). - М.-Л. Государственное
энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 276).
4. Полупроводниковые триоды в радиотехнических схемах (Сборник переводов с
английского). Военное издательство Министерства Обороны Союза ССР. Москва - 1958.
5. Я. А. Федотов, Ю. В. Шмарцев. "Транзисторы", Издательство "Советское Радио", Москва - 1960
6. Бройде А. М. и Тарасов Ф. И. Справочник по электровакуумным и полупроводниковым приборам. М.-Л., Госэнергоиздат, 1961. (Массовая
радиобиблиотека. Вып. 383).
7. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 394)
8. Справочник начинающего радиолюбителя. Под общ. ред. Р. М. Малинина - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 400)
9. В.Г. Криксунов. Низкочастотные усилители. Второе издание. - Гостехиздат УССР, Киев - 1961.
10. Гурлев Д.С. Справочник по электронным приборам. К.: "Государственное издательство технической литературы УССР", 1962.
11. Транзисторы и полупроводниковые диоды.
Под общей редакцией И. Ф. Николаевского.-
Москва, Связьиздат, 1963.
12. Д. С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев,
издательство "Технiка", 1964.
13. Транзисторы. Справочник. Издание 3-е. Под редакцией И. Ф. Николаевского.- Москва, издательство "Связь", 1969.
14. Справочник радиолюбителя. Р.М. Терещук, Р.М. Домбругов, Н.Д. Босый, С.И. Ногин, В.П. Боровский, А.Б. Чаплинский. В двух частях. Изд. 6-е. Ч.1.- Киев: "Технiка", 1970.
15. Полупроводниковые приборы. Справочник. Том VI. Транзисторы. Издание второе. Научно-исследовательский институт. 1973.
16. В.П. Градиль. Краткий справочник радиомонтажника. - Харьков, "Прапор", 1974.
17. Атанас Шишков. Транзистори и диоди. Кратък справочник.
Второ допълнено издание. София, Държавно издателство "Техника". 1981.
18. Александр Брыкин. «Я сын России двадцатого века» — Книга воспоминаний — Серия «Жизнь замечательных сибиряков» — Новосибирск — 2007 г.
