П501, П501А, П502Б, П502В, П503, П503А

Первые отечественные меза-диффузионные транзисторы, кремниевые ВЧ (10-60 МГц). Справочный лист и данные из отраслевого каталога на них. Отличаются довольно необычным корпусом, таким же как у П417.

Выпуск начат в 1960, но продолжался недолго, до второй половины 60х. Причина - неудачная технология. Из Служебной записки N М-957 от 03.05.1962 г. за подписью зампреда ГКЭТ К.Мартюшова:

"- Разработанные в 1958-1959 гг. в НИИ-35 Главным конструктором т. Диковским и переданные в июле месяце 1959 г. в опытное производство транзисторы П501-503 по своим характеристикам не соответствуют техническим условиям, принятым институтом для серийного производства. Технология производства данного прибора (особенно прижимные контакты) не доработана. Прибор П503 выпускается с очень низким процентом выхода - 1,8%.
Руководители института и Опытного завода тт. Маслов и Беглецов не приняли должных мер к его доработке и передали этот прибор в январе 1960 г. на освоение в серийное производство заводу N330 Воронежского СНХ..."

Поэтому сейчас они весьма редки.

Производитель у всех виденных мной экземпляров - НИИ-35 "Пульсар" (хотя, судя по записке, с 1960 года серийным выпуском должен был заниматься Воронеж).

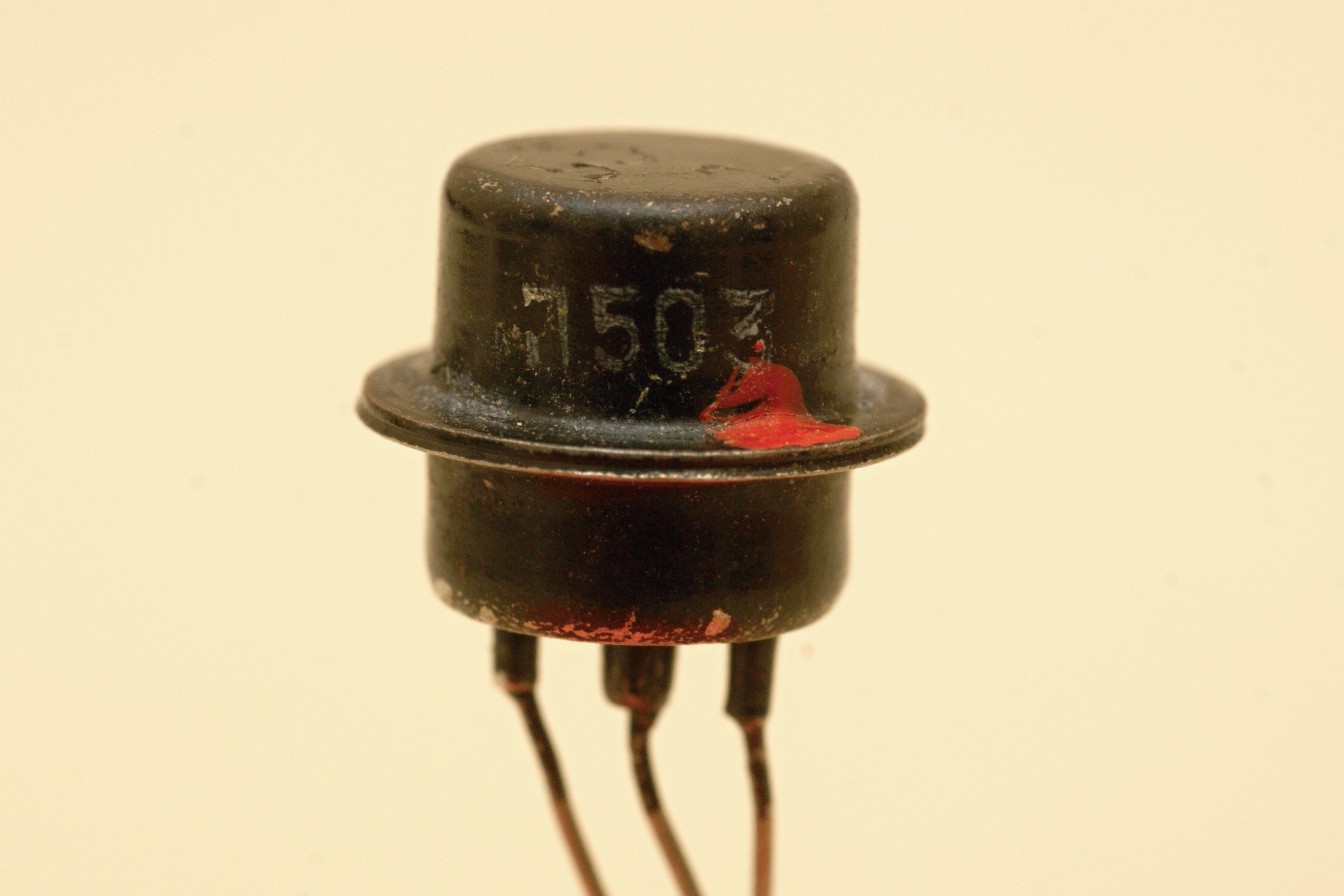

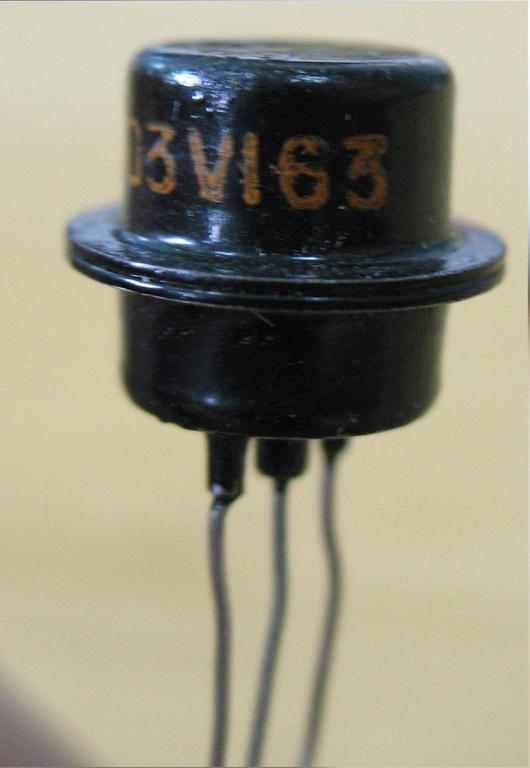

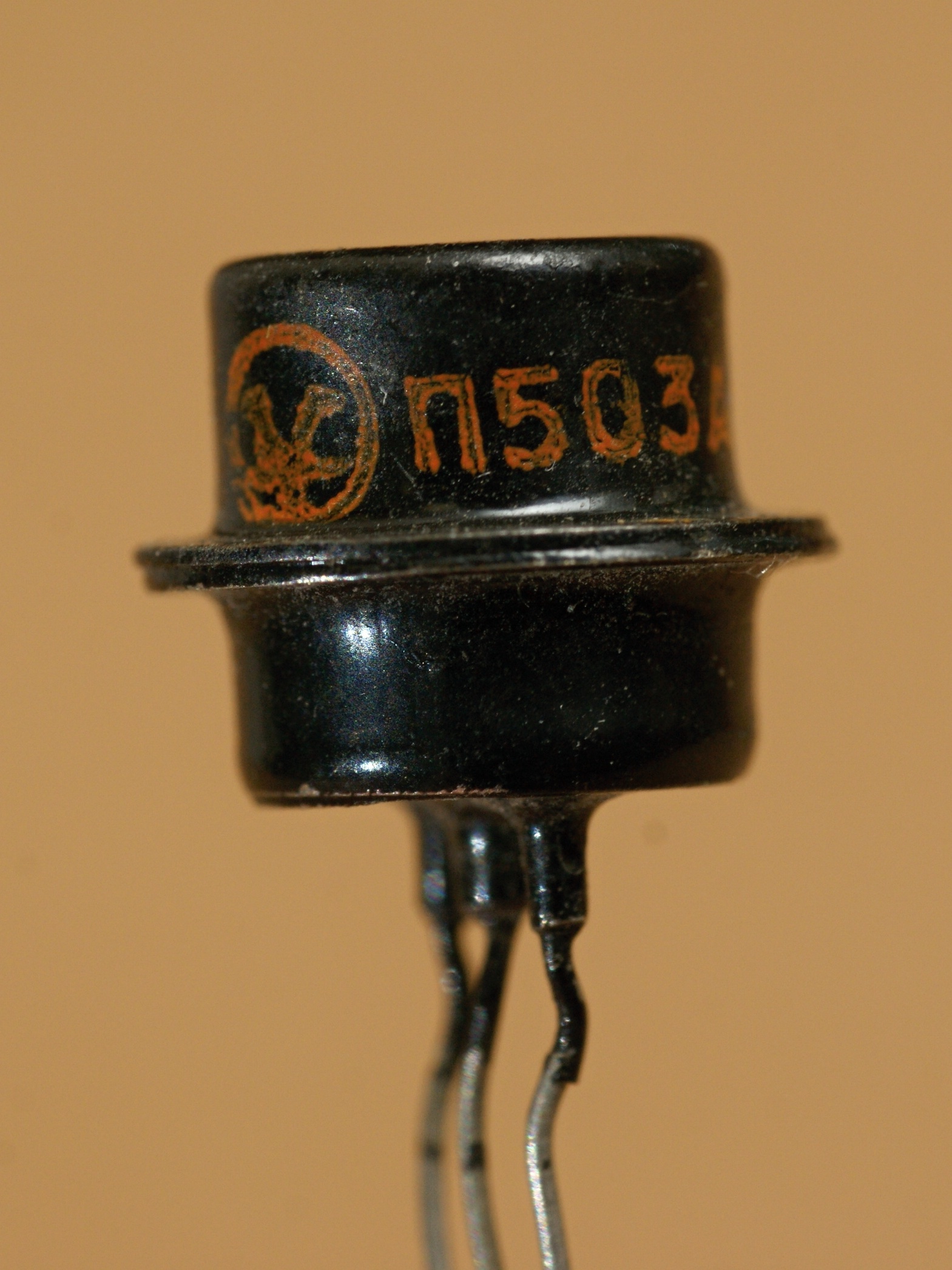

(фото с форума "Портативного ретрорадио")

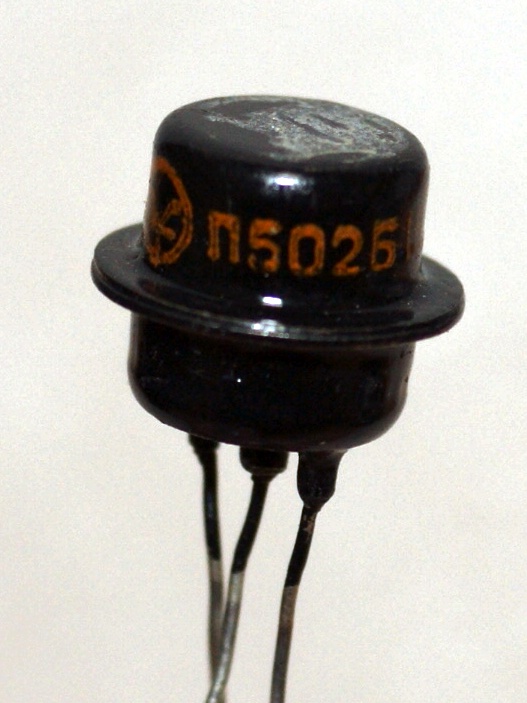

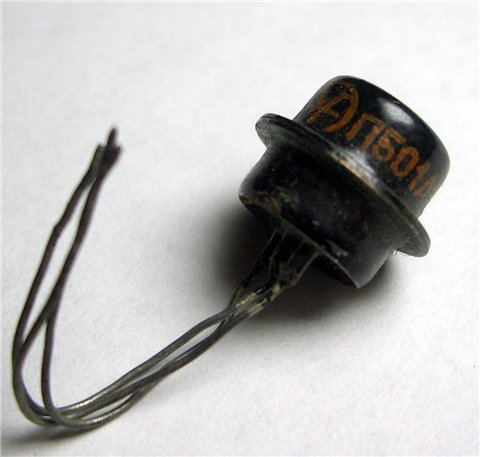

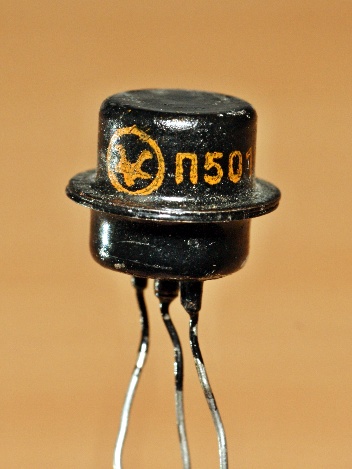

((фото с Форума радиодеталей)

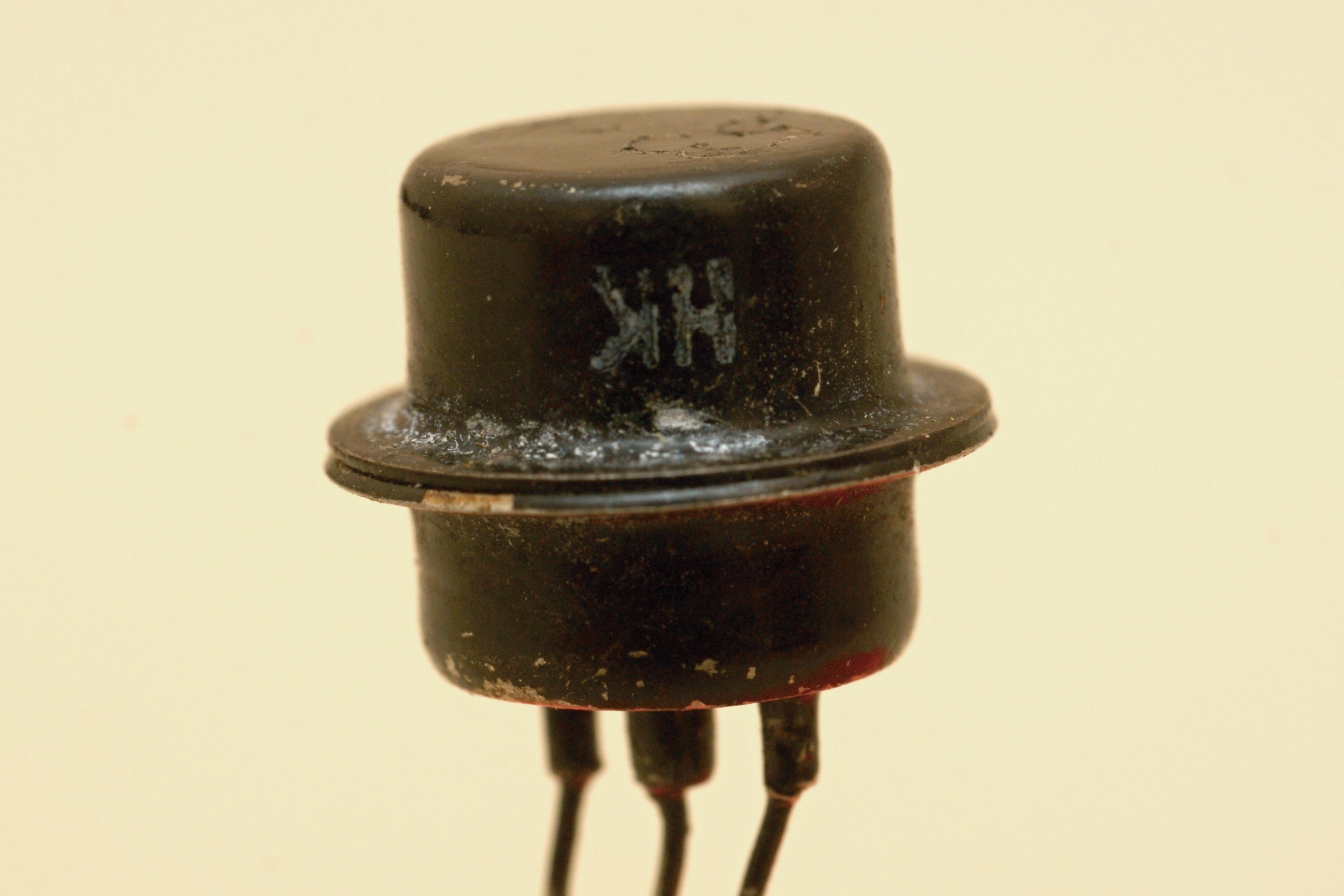

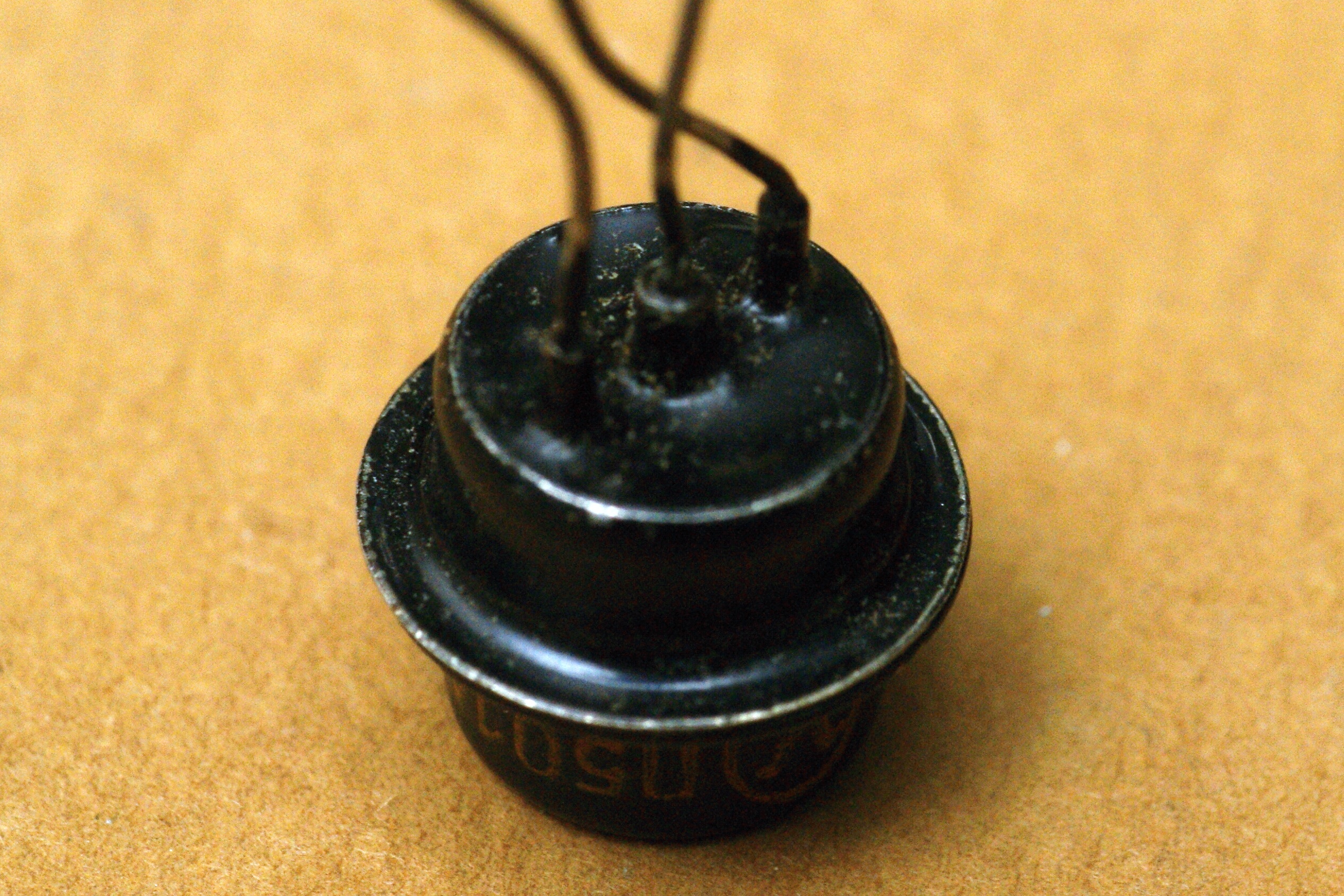

"НК" = некондиция?

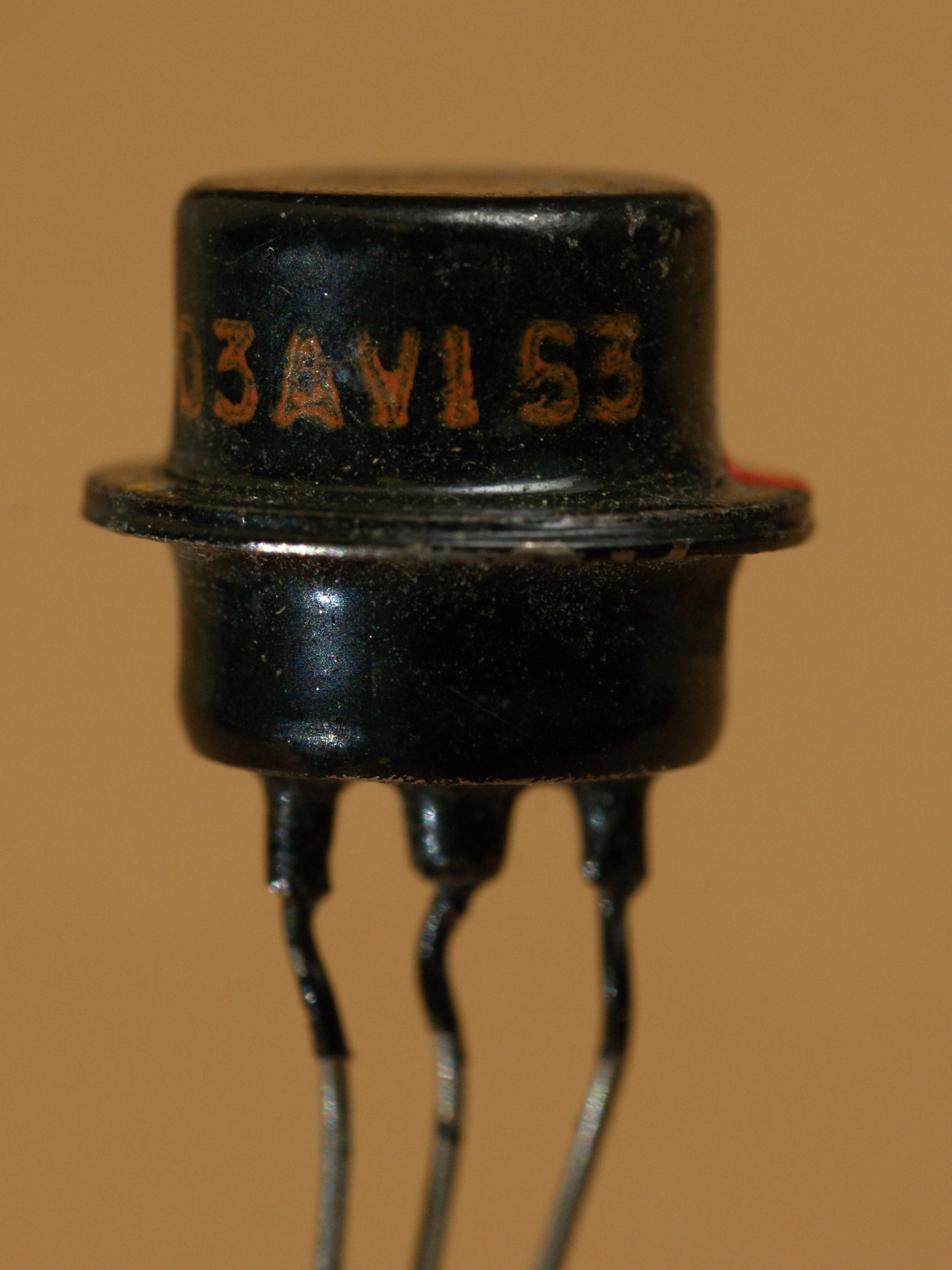

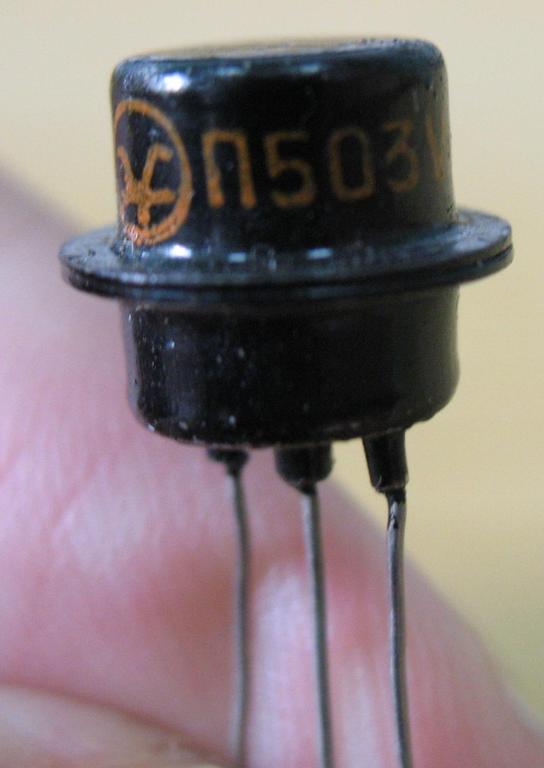

(фото с форума "Портативного ретрорадио")

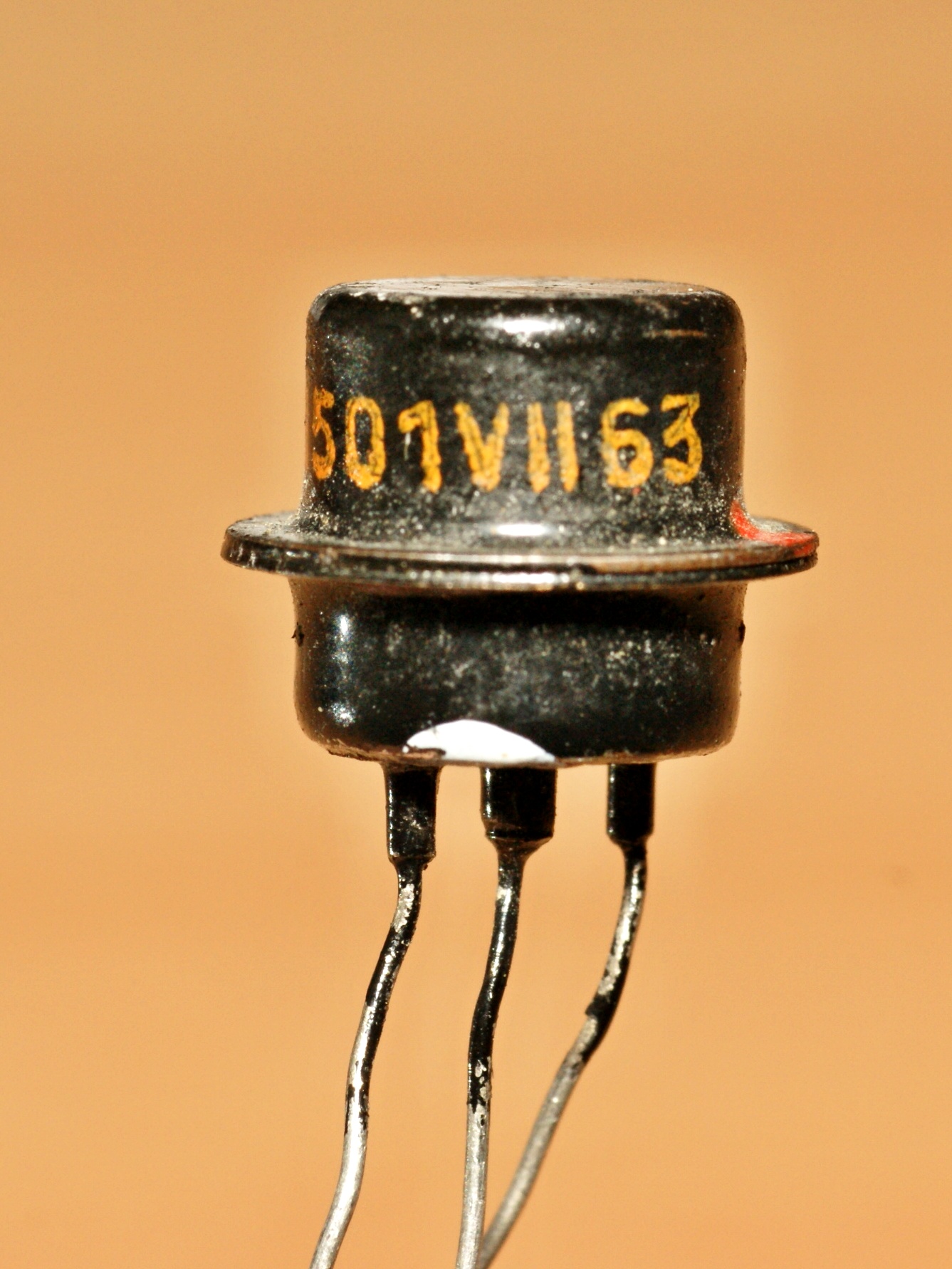

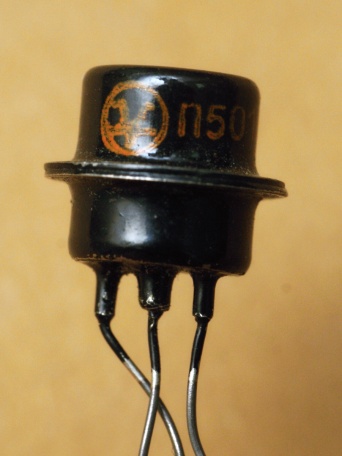

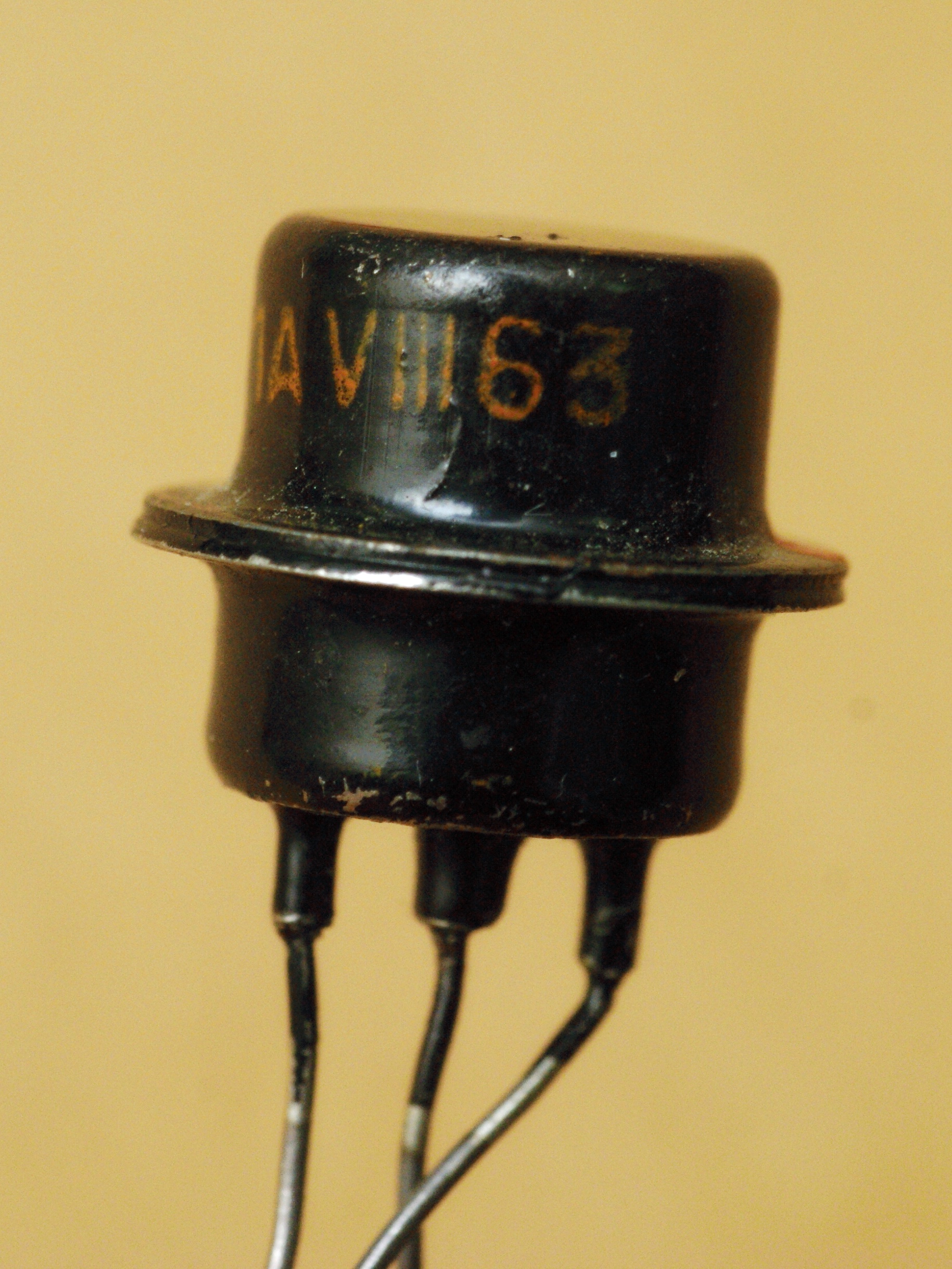

(фото с форума "Портативного ретрорадио")

Источники:

1. Л. С. Горн и Б. И. Хазанов. Транзисторы в радиометрической аппаратуре. - Госатомиздат, Москва - 1961.
2. Транзисторы и полупроводниковые диоды. Под общей редакцией И. Ф. Николаевского.- Москва, Связьиздат, 1963.
3. Д. С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев, издательство "Технiка", 1964.
4. Дыкин А.В. Электронные и полупроводниковые приборы. М.-Л., изд-во "Энергия". 1965.
5. Автоматизация производства и промышленная электроника. В 4 тт. Гл. ред. А.И. Берг и В.А. Трапезников т. 4. М., "Советская энциклопедия", 1966 (Энциклопедия современной техники. Энциклопедии. Словари. Справочники). т. 4. Телекомандование - Ячейки стандартные.
6. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
7. Петър Кисьов, Георги Стоянов. Справочник по полупроводникови диоди и транзистори. Техника - София, 196?
8. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
9. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
10. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
