П417, П417А

Германиевые диффузионные высокочастотные (200 МГц) p-n-p транзисторы малой мощности.

Разработчик - московский НИИ-35 "Пульсар". В дальнейшем основное производство было передано на АО "Планета" (г.В.Новгород).

Справочный лист и заводские паспорта на них, от Пульсара и от Орбиты.

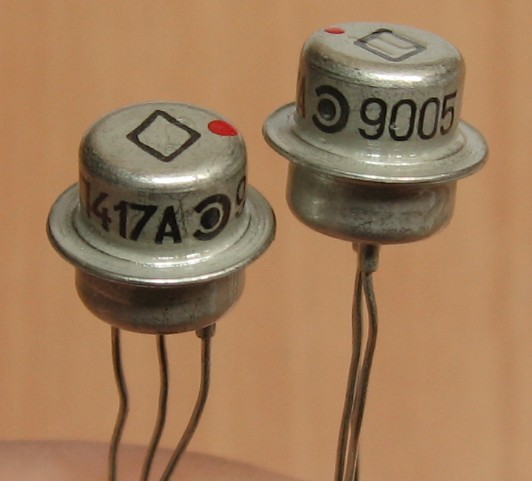

Примечательный корпус, других транзисторов в таком исполнении почти не было; можно вспомнить разве что редчайший П503. По поводу букв Н или НК на крышке - см. примечание к П27.

   К началу 90-х они перешли в категорию неперспективных, с рекомендацией замены на КТ363АМ,БМ для гражданских версий, и на 2Т326, 2Т363, 2Т3108 для военных.

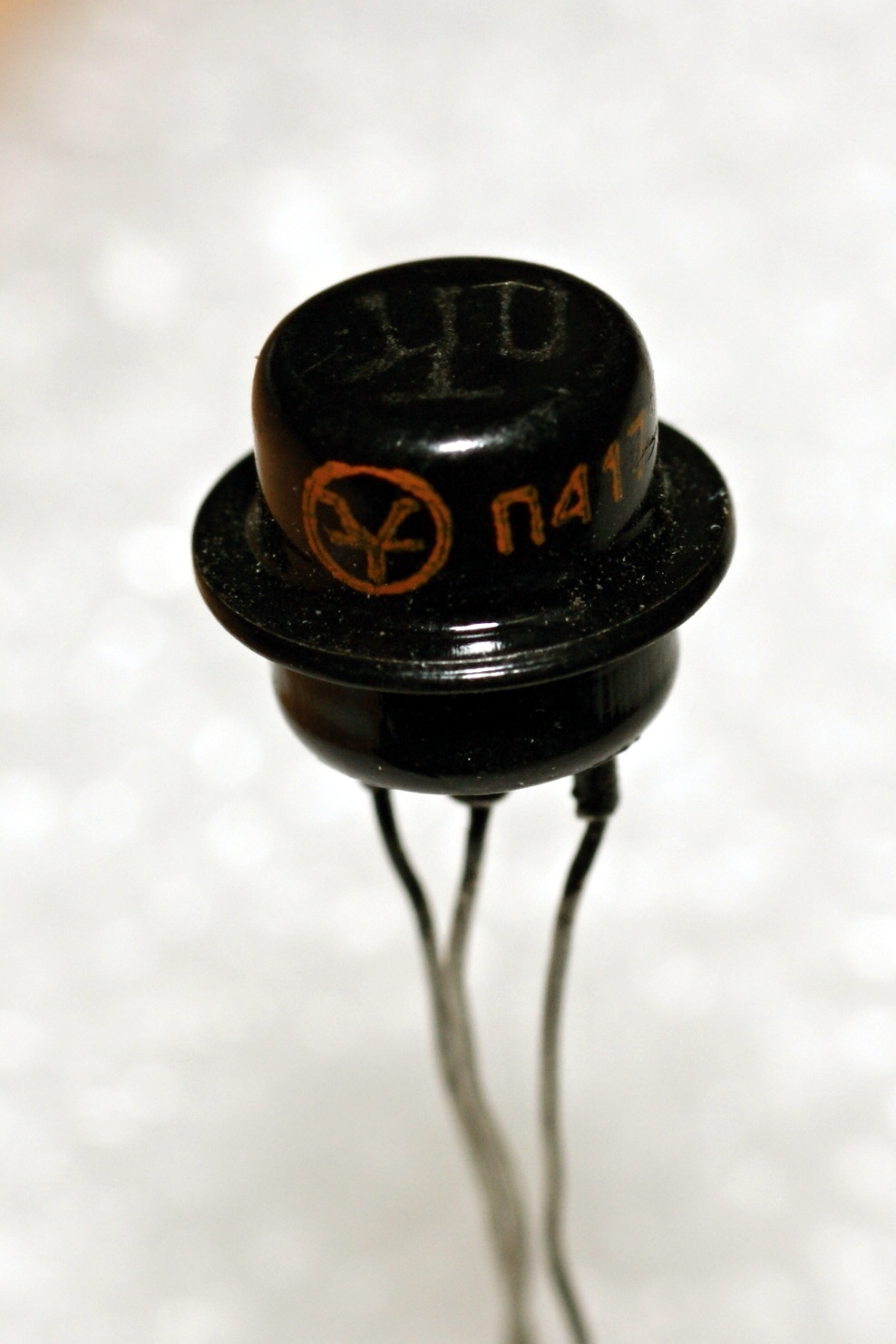

(фото с форума "Портативного ретрорадио")

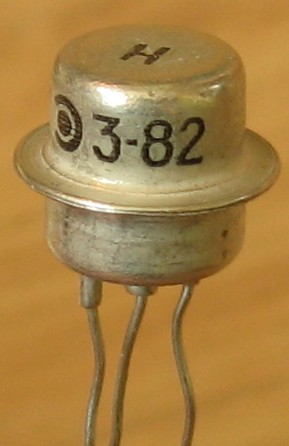

(фото с форума Радиокартинки)

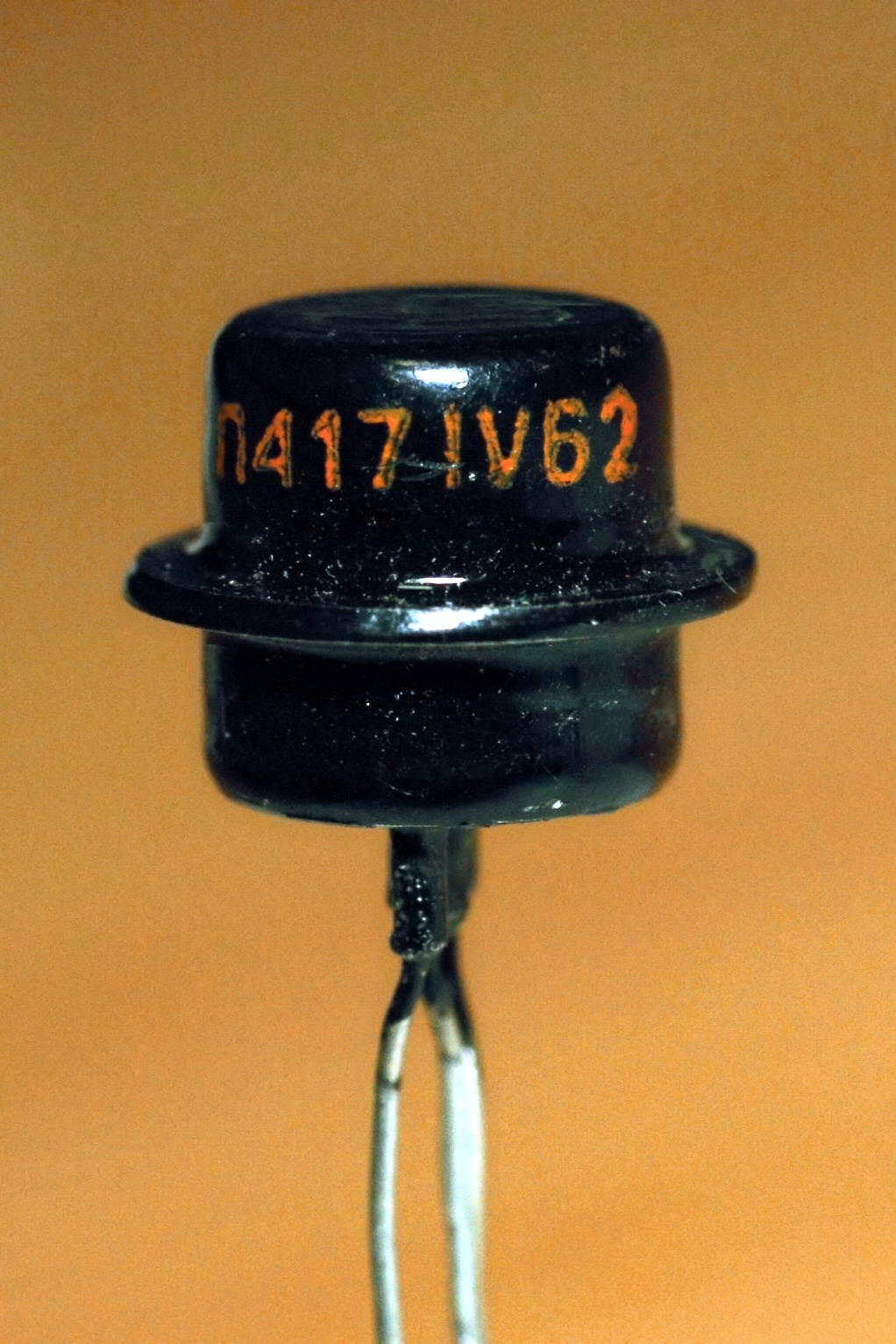

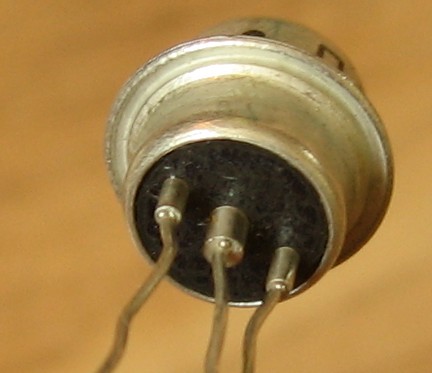

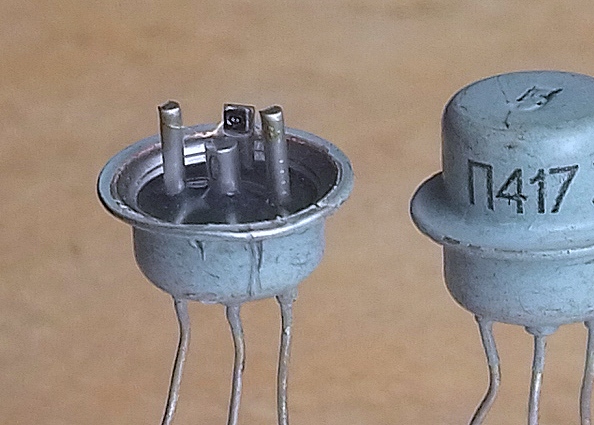

(фото Сергея aka Camuflage-Spb)

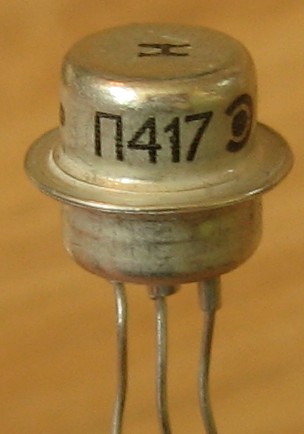

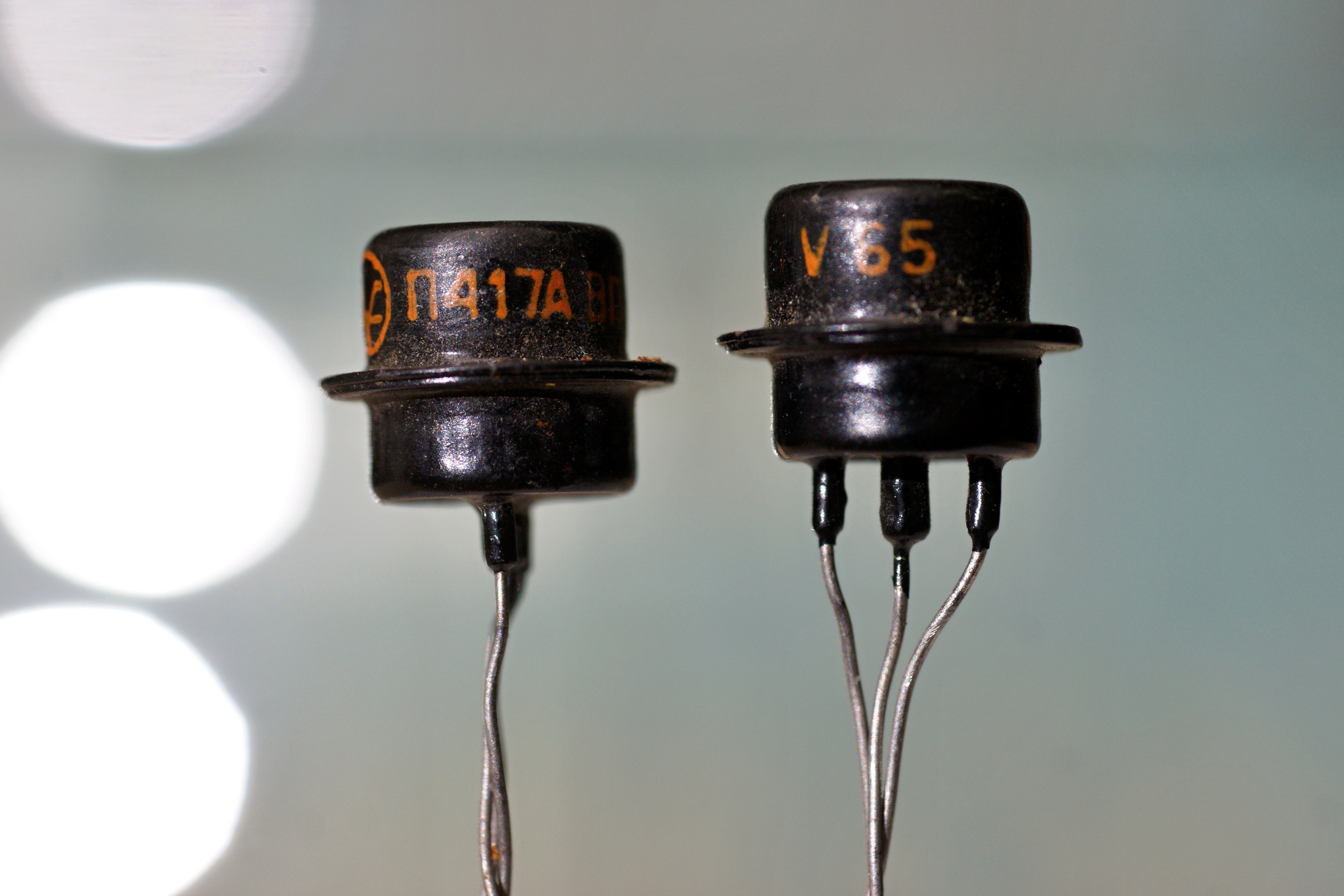

(фото Александра Назаренко)

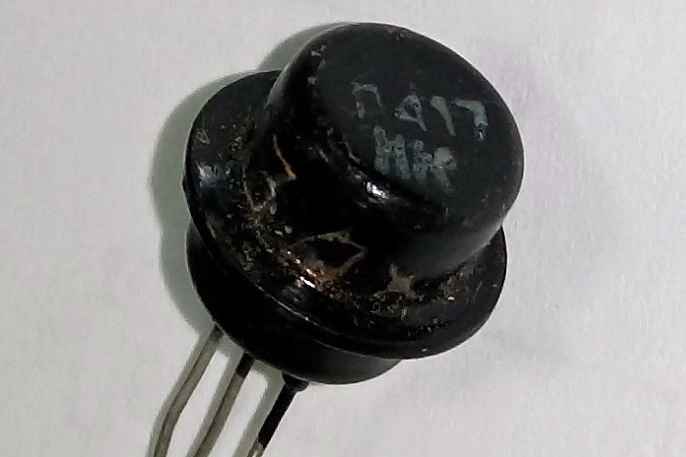

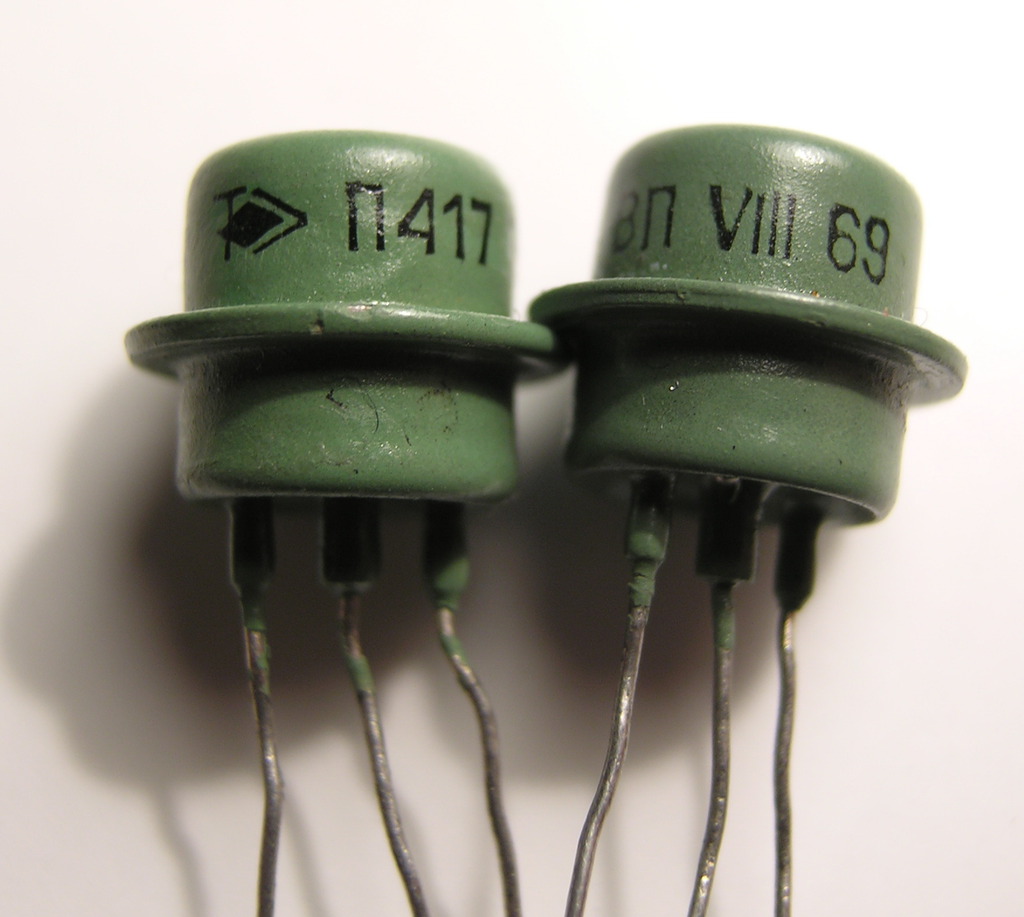

Интересный образец, крашеный зеленой краской:

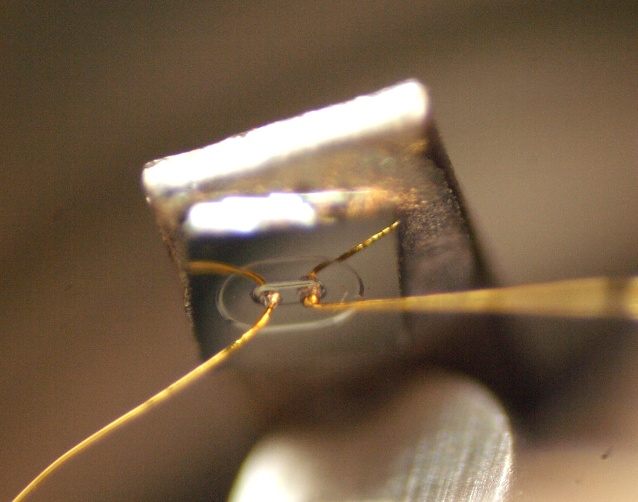

(фото с форума "Портативного ретрорадио")

Источники:

1. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
2. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
3. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
4. Фисенко В.М. Усилители постоянного тока с управляемым коэффициентом передачи. М., "Энергия", 1975 (б-ка по радиоэлектронике. Вып. 51).
5. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справочник радиолюбителя.- Киев: "Наукова думка", 1981.
6. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
7. Полупроводниковые приборы: Транзисторы. Справочник/В. А. Аронов, А. В. Баюков, А. А. Зайцев и др. Под общ. ред. Н. Н. Горюнова,— М.: Энергоиздат, 1982.
8. Нефедов Л. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1985.
9. Полупроводниковые приборы: Транзисторы. Справочник/Под общей редакцией Н. Н. Горюнова. Издание второе, переработанное, - М.: Энергоатомиздат, 1985.
10. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
11. Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1989.— (Массовая радиобиблиотека; Вып. 1144)
12. Нефедов А. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 3-е изд., перераб. и доп.— М.: Радио и связь, 1990. (Массовая радиобиблиотека; Вып. 1154).
13. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
14. Аксенов А. И. и др. Элементы схем бытовой радиоаппаратуры. Диоды. Транзисторы: Справочник / А. И. Аксенов, А. В. Нефедов, А. М. Юшин.— М.: Радио и связь, 1992. (Массовая радиобиблиотека; Вып. 1190).
15. Триполитов С.В., Ермилов А.В. Микросхемы, диоды, транзисторы: Справочник.— М.: Машиностроение, 1994.
