П605 ... П606А

   Мощные импульсные (до 30 МГц) германиевые конверсионные транзисторы, p-n-p.

   Ток в импульсе до 1,5 А, максимальное напряжение 40 (25) В, 0,5 Вт.

   Производство их было начато в 1961 году на Рижском ЗПП (ныне "Альфа"), в дальнейшем к нему присоединился ташкентский Завод электронной техники им. Ленина (он же позднее "Фотон").

   Справочный лист, данные из отраслевого каталога и заводские паспорта 1974 и 1991 годов на них.

   Любопытная фраза в паспорте - "Отсутствие фотоэффекта гарантируется конструкцией транзистора." Видимо, было актуально...

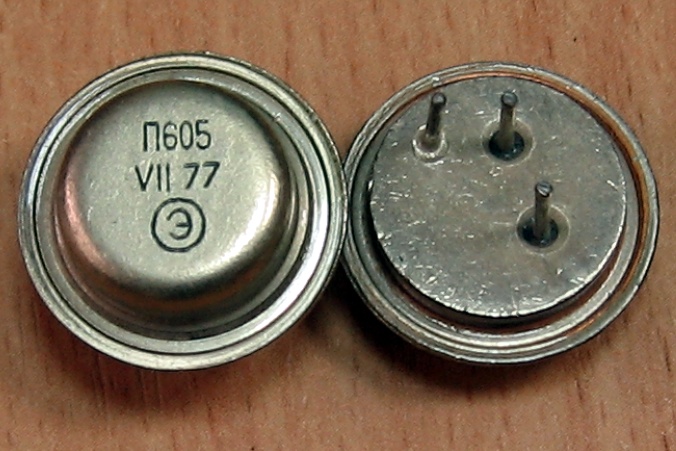

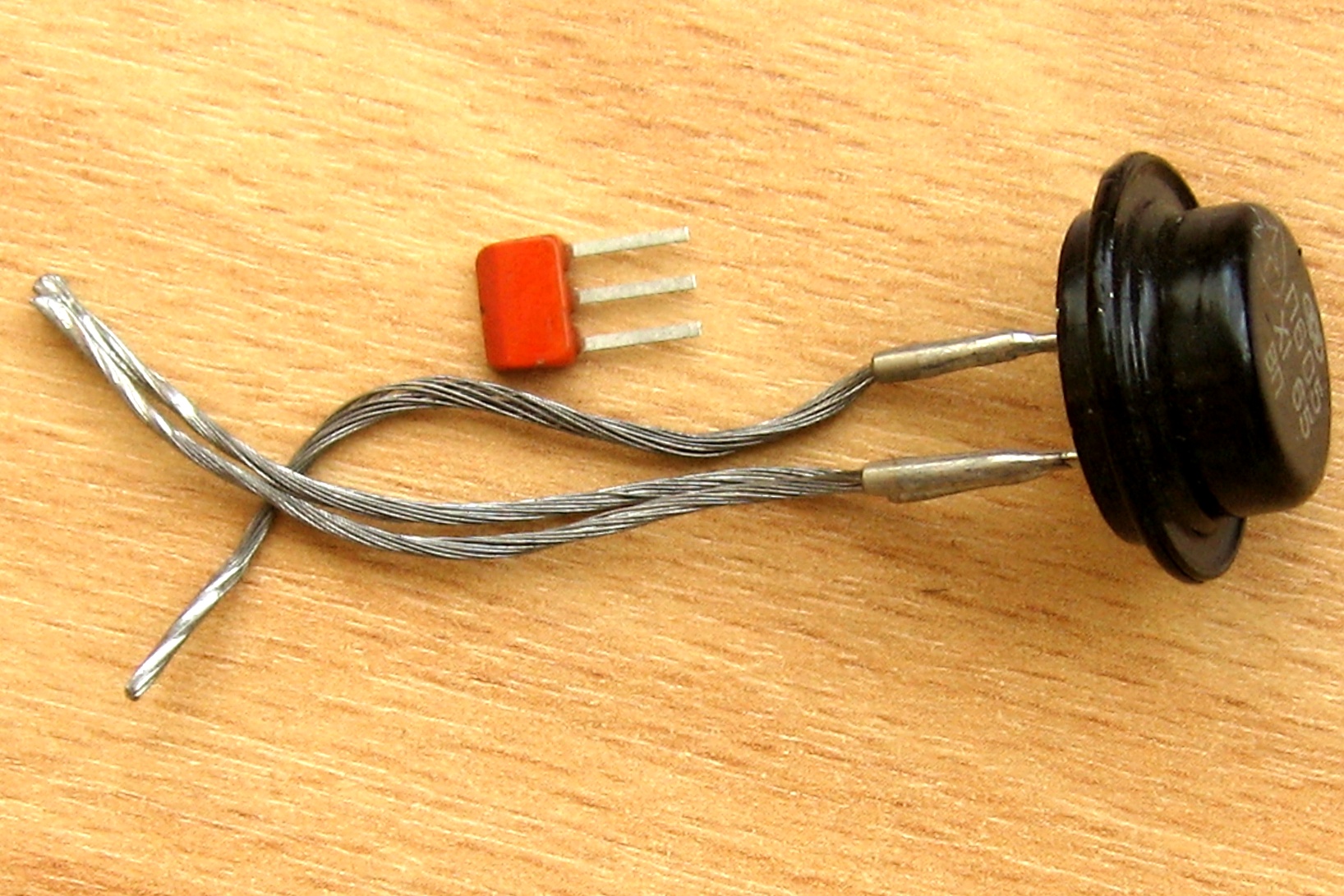

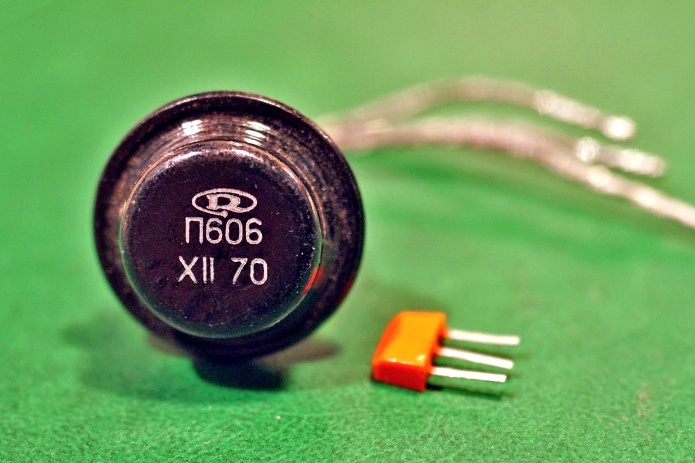

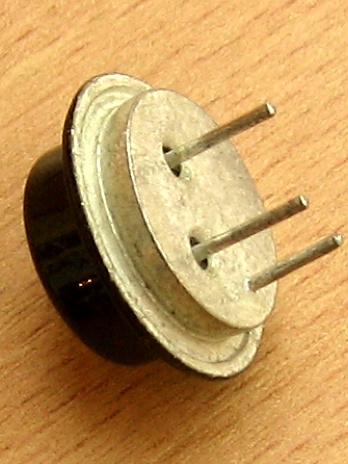

   Они выпускались в двух вариантах одновременно - с гибкими многожильными выводами (по I варианту) и, "по согласованию с изготовителем", с короткими штыревыми длиной 7мм (II вариант).

   К началу 90-х они перешли в категорию неперспективных, с рекомендацией замены на, как это ни странно, КТ639 для гражданского варианта, и на 2Т932/2Т933 для военного.

Я попытался вскрыть один П606А, к сожалению, он оказался заполнен практически несмываемой мастикой:

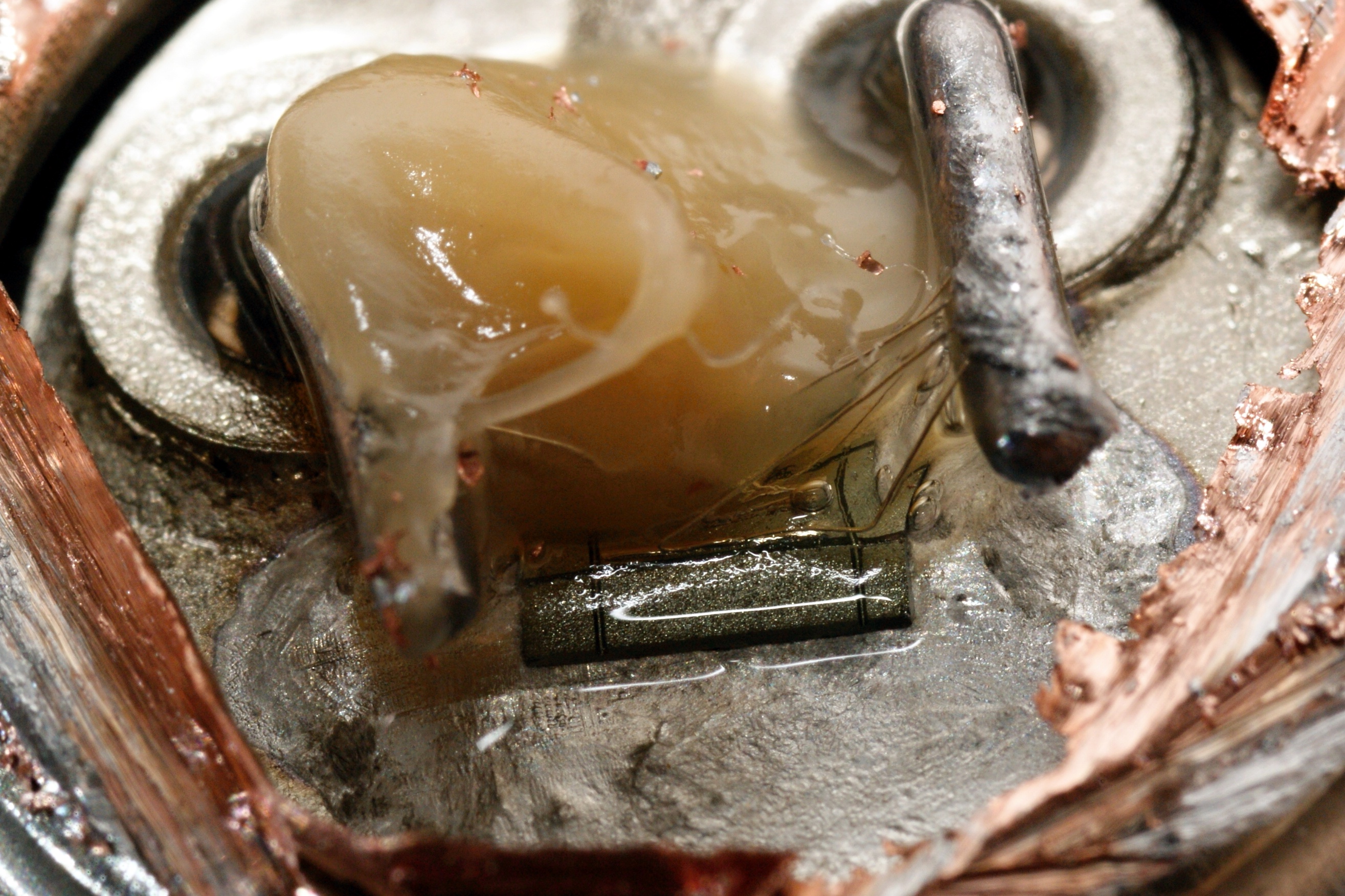

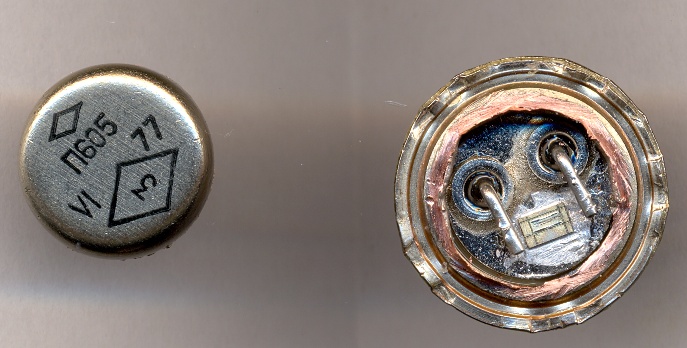

Но вот более удачная попытка:


(фото с форума Радиокартинки)

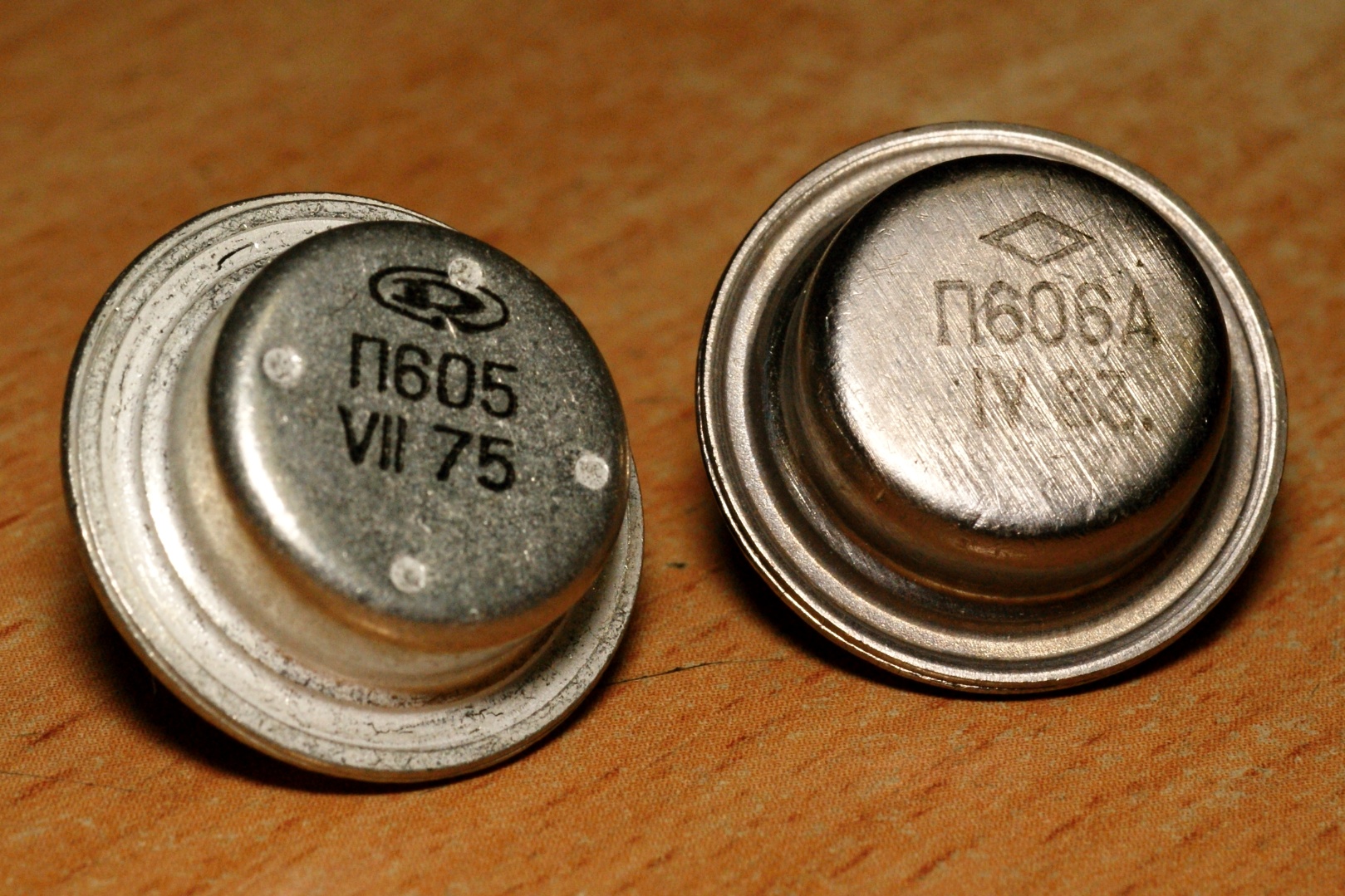

Слева корпус со странными точками, что это - не знаю:



(фото Константина Смолярова)

Источники:

1. Транзисторы и полупроводниковые диоды. Под общей редакцией И. Ф. Николаевского.- Москва, Связьиздат, 1963.
2. Д. С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев, издательство "Технiка", 1964.
3. Справочник. Часть III. Выпуск 2. Полупроводниковые приборы. 1965.
4. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
5. Справочник по полупроводниковым диодам и транзисторам. Изд. 2-е. М., "Энергия", 1968.
6. Транзисторы. Справочник. Издание 3-е. Под редакцией И. Ф. Николаевского.- Москва, издательство "Связь", 1969.
7. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
8. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
9. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
10. Краткий справочник конструктора радиоэлектронной аппаратуры. Под ред. Р. Г. Варламова. М., «Сов. радио», 1973
11. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
12. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
13. Малинин Р.М. Справочник по транзисторным схемам. Изд. 2-е, перераб. М., "Энергия", 1975 (Массовая радиобиблиотека. Вып. 852).
14. Полупроводниковые приборы. Справочник. Том IX. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт. 1976.
15. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977
16. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справочник радиолюбителя.- Киев: "Наукова думка", 1981.
17. Транзисторы для аппаратуры широкого применения: Справочник / К. М. Брежнева, Е. И. Гантман, Т. И. Давыдова и др. Под ред. Б. Л. Перельмана. - М.: Радио и связь, 1981.
18. Полупроводниковые приборы: Транзисторы. Справочник/В. А. Аронов, А. В. Баюков, А. А. Зайцев и др. Под общ. ред. Н. Н. Горюнова,— М.: Энергоиздат, 1982.
19. Мощные полупроводниковые приборы. Транзисторы: Справочник / Б. А. Бородин, В. М. Ломакин, В. В. Мокряков и др.; Под ред. А. В. Голомедова. — М.: Радио и связь, 1985.
20. Нефедов Л. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1985.
21. Полупроводниковые приборы: Транзисторы. Справочник/Под общей редакцией Н. Н. Горюнова. Издание второе, переработанное, - М.: Энергоатомиздат, 1985.
22. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справ. радиолюбителя / В. М. Терещук, К. М. Терещук, С. А. Седов.— 3-е изд., перераб. и доп.- Киев: "Наукова думка", 1987.
23. Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1989.— (Массовая радиобиблиотека; Вып. 1144)
24. Полупроводниковые приборы. Справочник. Том XVI. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
25. Нефедов А. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 3-е изд., перераб. и доп.— М.: Радио и связь, 1990. (Массовая радиобиблиотека; Вып. 1154).
26. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
27. Аксенов А. И. и др. Элементы схем бытовой радиоаппаратуры. Диоды. Транзисторы: Справочник / А. И. Аксенов, А. В. Нефедов, А. М. Юшин.— М.: Радио и связь, 1992. (Массовая радиобиблиотека; Вып. 1190).
28. Справочник по полупроводниковым приборам (транзисторы). Москва, 1992. МП "Источник".
29. Петухов В. М. Транзисторы и их зарубежные аналоги. Биполярные транзисторы средней и большой мощности низкочастотные. Справочник. В 4 т. Т. 2. Издание второе, исправленное. - М.: ИП РадиоСофт, 2004.
