2Т932А

Томский НИИПП выпускал довольно мало транзисторов, их основная специализация - арсенид галлия, т.е. различные диоды. А уж количество мощных транзисторов от них вообще можно пересчитать по пальцам. Один из таких экзотов - 2Т932 (КТ932).

Это кремниевые эпитаксиально-планарные p-n-p усилительные транзисторы средней частоты (в зависимости от буквы - до 40-60 МГц) и средней же мощности (2 А, 20 Вт). "Основное назначение транзисторов - применение в схемах широкополосных усилителей мощности и автогенераторов."

Признаться, я не уловил, чем они столь специфичны, и почему нельзя было обойтись более распространёнными типами.

Появились они ещё в конце 70-х годов (шифры ОКР "Телетайп I", "Телетайп II"), но были довольно редки и попали далеко не во все отечественные справочники. Внедрение транзисторов на серийное производство прошло под руководством А.С. Маровецкой. Разработка эта была довольно сложна для института, помогало то, что большого объема выпуска не требовалось - эти транзисторы использовались в системах наведения крылатых ракет. Такая вот примечательная цитата из мемуаров - "...в Томск станут сбрасываться темы, над которыми по тем или иным причинам не захотят работать другие. Так и случилось с транзисторами "Телетайпы 1-3"...

Любопытно, что позднесоветские Перечни неперспективных приборов массово предлагают разработчикам применять именно эти транзисторы в качестве замен древним П217, П306 и т.п. Видимо, пытались хоть таким образом поднять им объём выпуска и вытащить из убыточности.

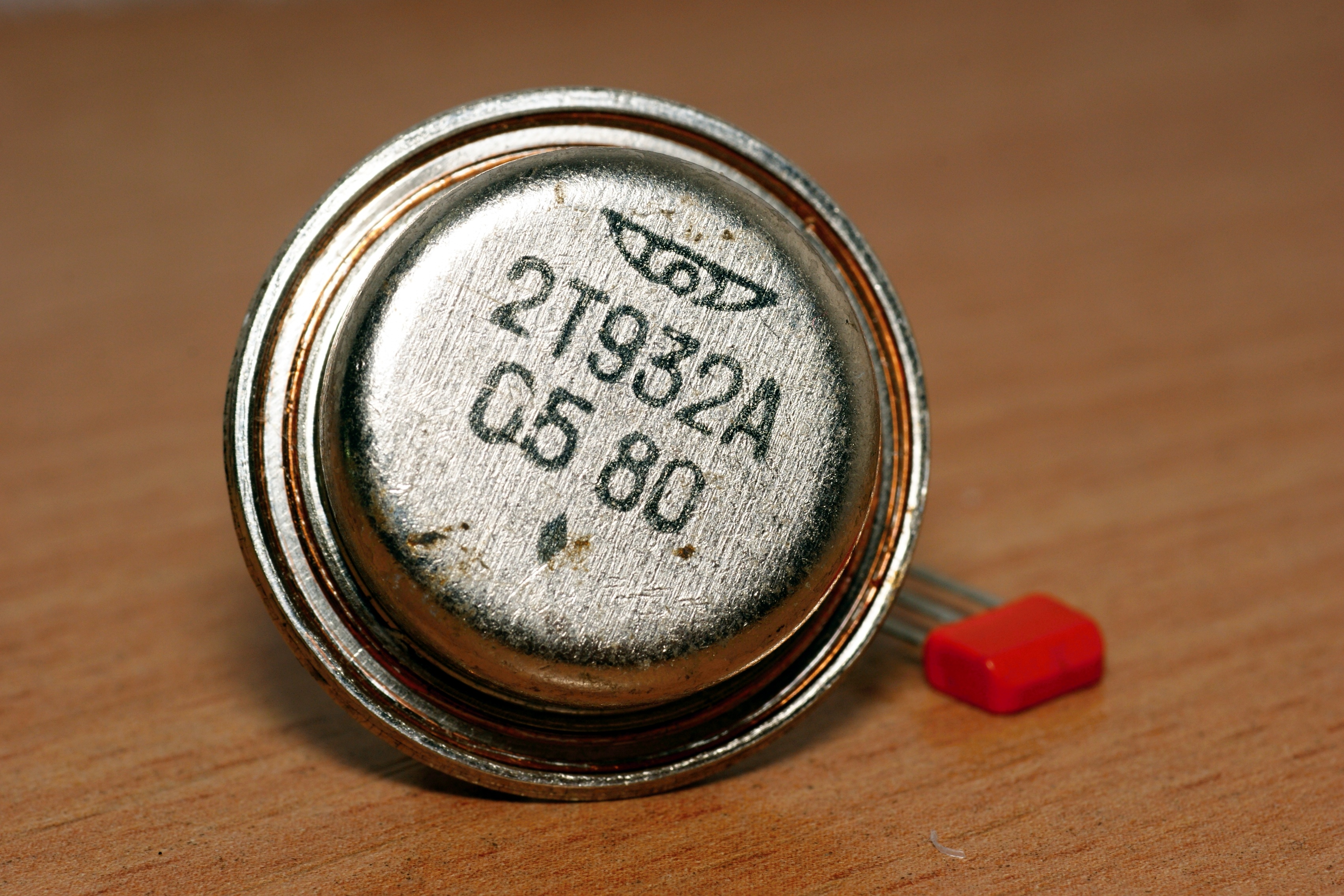

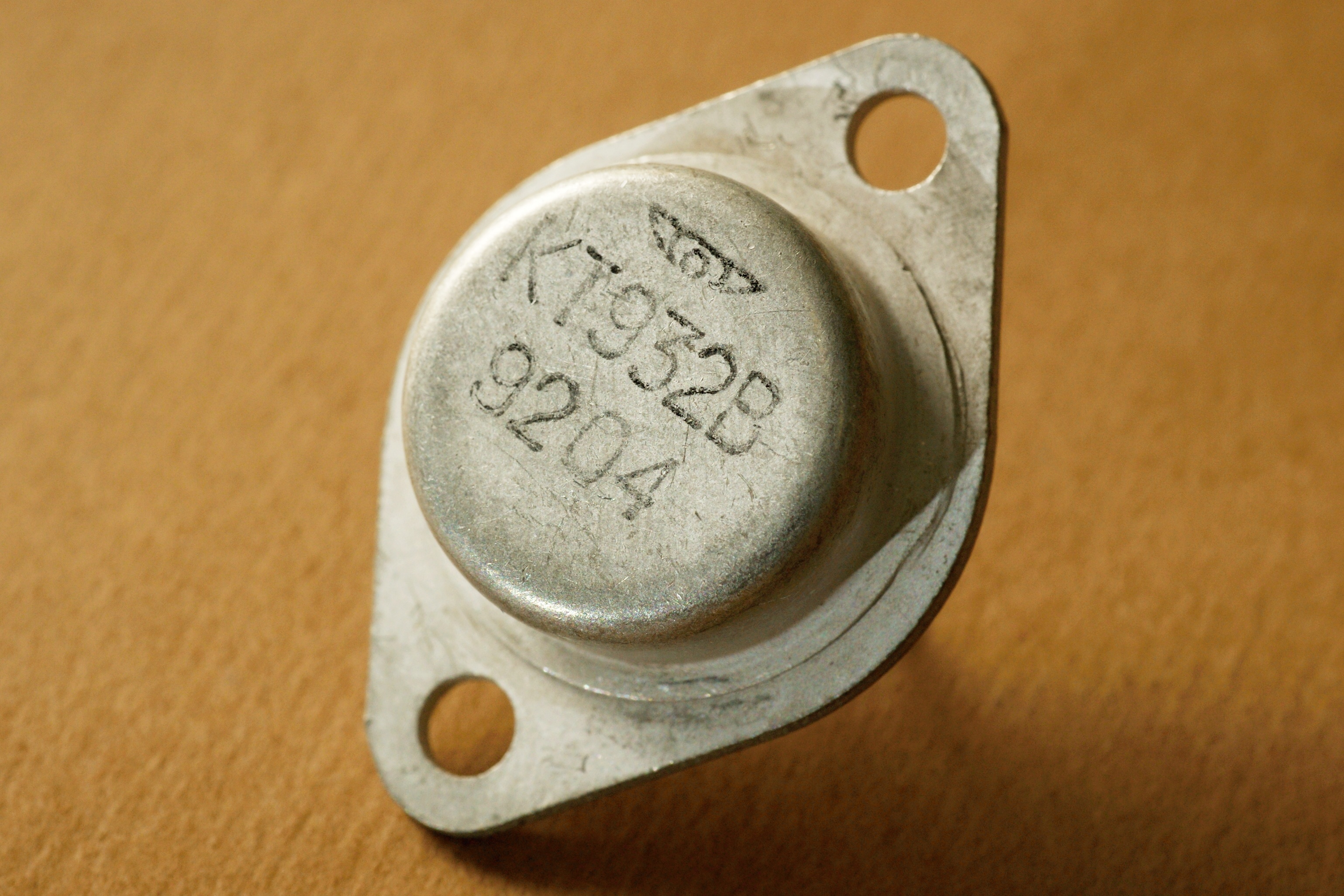

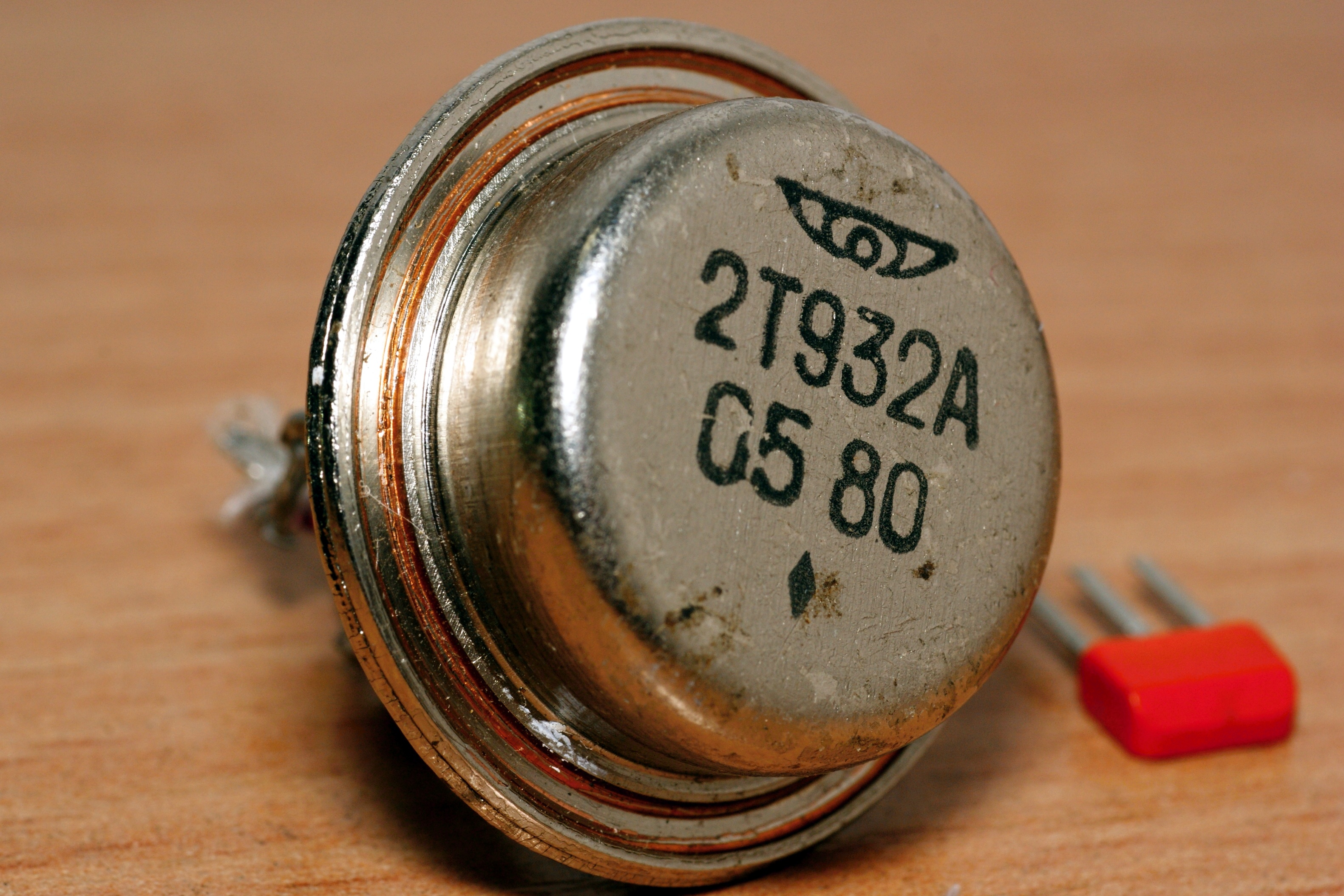

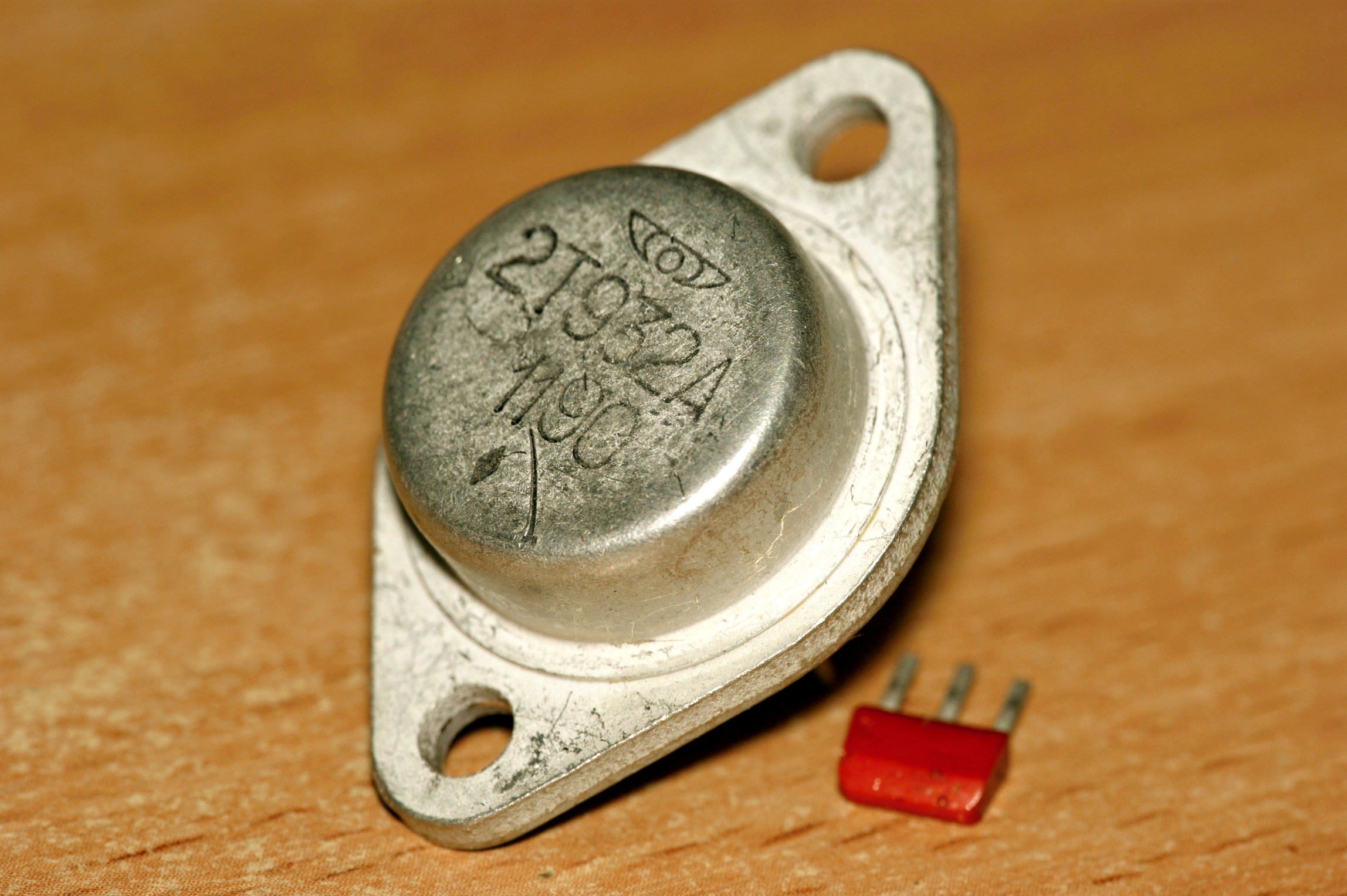

Так вот, про справочники. Везде в них указано, что эти транзисторы были в двухвыводном "ушастом" корпусе КТ-9. Но - я нашёл образец 1980 года, в круглом трёхногом корпусе, аналогичном, к примеру, П605 (его названия я сейчас, увы, не помню):

Надо полагать, таковы были самые первые партии...

Справочный лист и заводской паспорт на эти транзисторы.

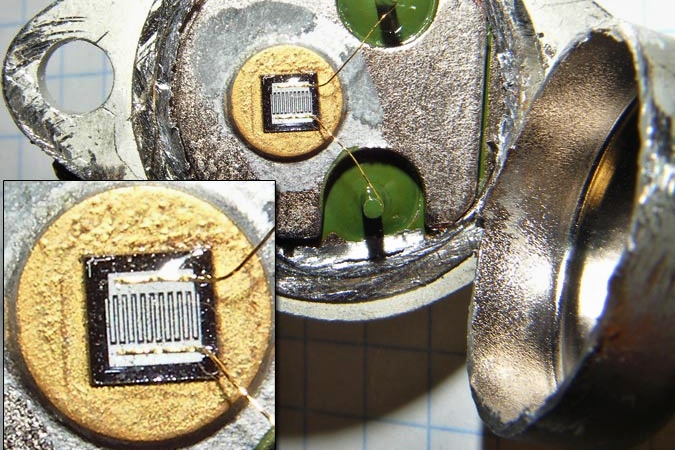

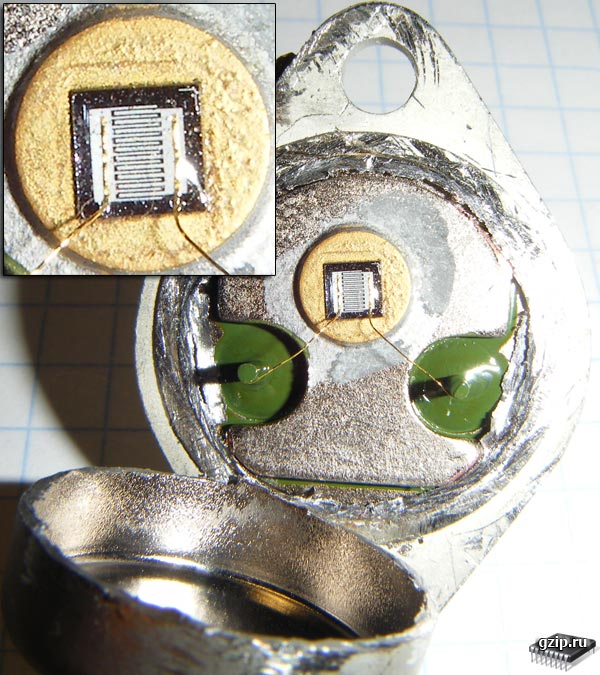

(фото с сайта Gzip)

Источники:

1. Полупроводниковые приборы: Транзисторы. Справочник/В. А. Аронов, А. В. Баюков, А. А. Зайцев и др. Под общ. ред. Н. Н. Горюнова,— М.: Энергоиздат, 1982.
2. Мощные полупроводниковые приборы. Транзисторы: Справочник / Б. А. Бородин, В. М. Ломакин, В. В. Мокряков и др.; Под ред. А. В. Голомедова. — М.: Радио и связь, 1985.
3. Полупроводниковые приборы: Транзисторы. Справочник/Под общей редакцией Н. Н. Горюнова. Издание второе, переработанное, - М.: Энергоатомиздат, 1985.
4. Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1989.— (Массовая радиобиблиотека; Вып. 1144)
5. Каталог полупроводниковых приборов. Часть 2. Приборы производственно-технического назначения и народного потребления. - Центральное конструкторское бюро. Редакция 1990 г.
6. Полупроводниковые приборы. Справочник. Том XX. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
7. Аксенов А. И. и др. Элементы схем бытовой радиоаппаратуры. Диоды. Транзисторы: Справочник / А. И. Аксенов, А. В. Нефедов, А. М. Юшин.— М.: Радио и связь, 1992. (Массовая радиобиблиотека; Вып. 1190).
8. Петухов В.М. Транзисторы и их зарубежные аналоги. Полевые и высокочастотные биполярные транзисторы средней и большой мощности. Справочник. В 4 т. Т.3. Издание второе, исправленное. - М.: ИП РадиоСофт, 2000.
9. 40 лет Научно-исследовательскому институту полупроводниковых приборов. История в лицах. - Томск, 2004.
