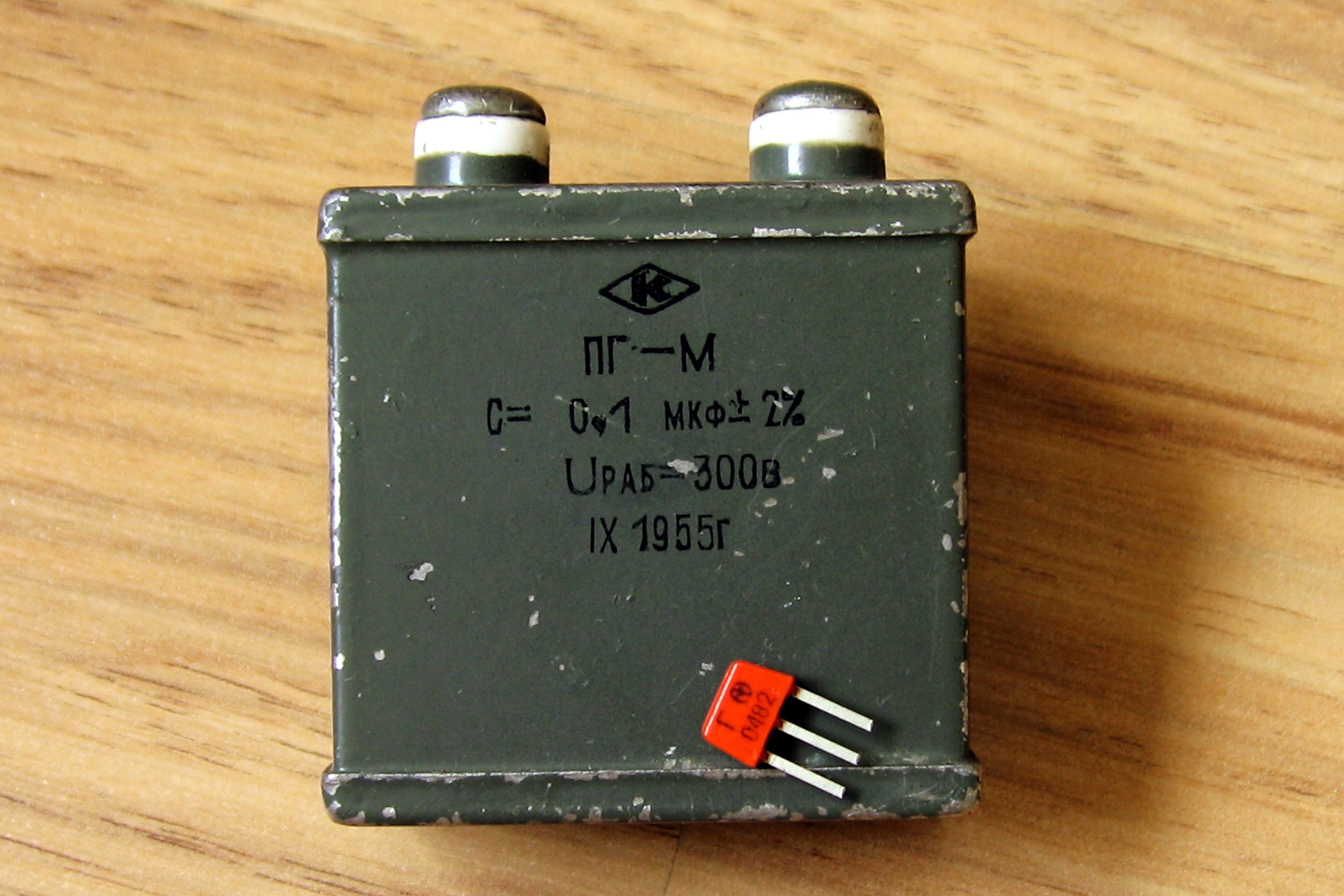

ПГ-М

Один из ранних типов пленочных конденсаторов (первоначально выпускались под названием ПГС-М) - (П)олистирольные (Г)ерметизированный, в (М)еталлическом корпусе. Были сняты с производства к концу 50-х годов.

Производитель - завод "Мезон", г.Санкт-Петербург.

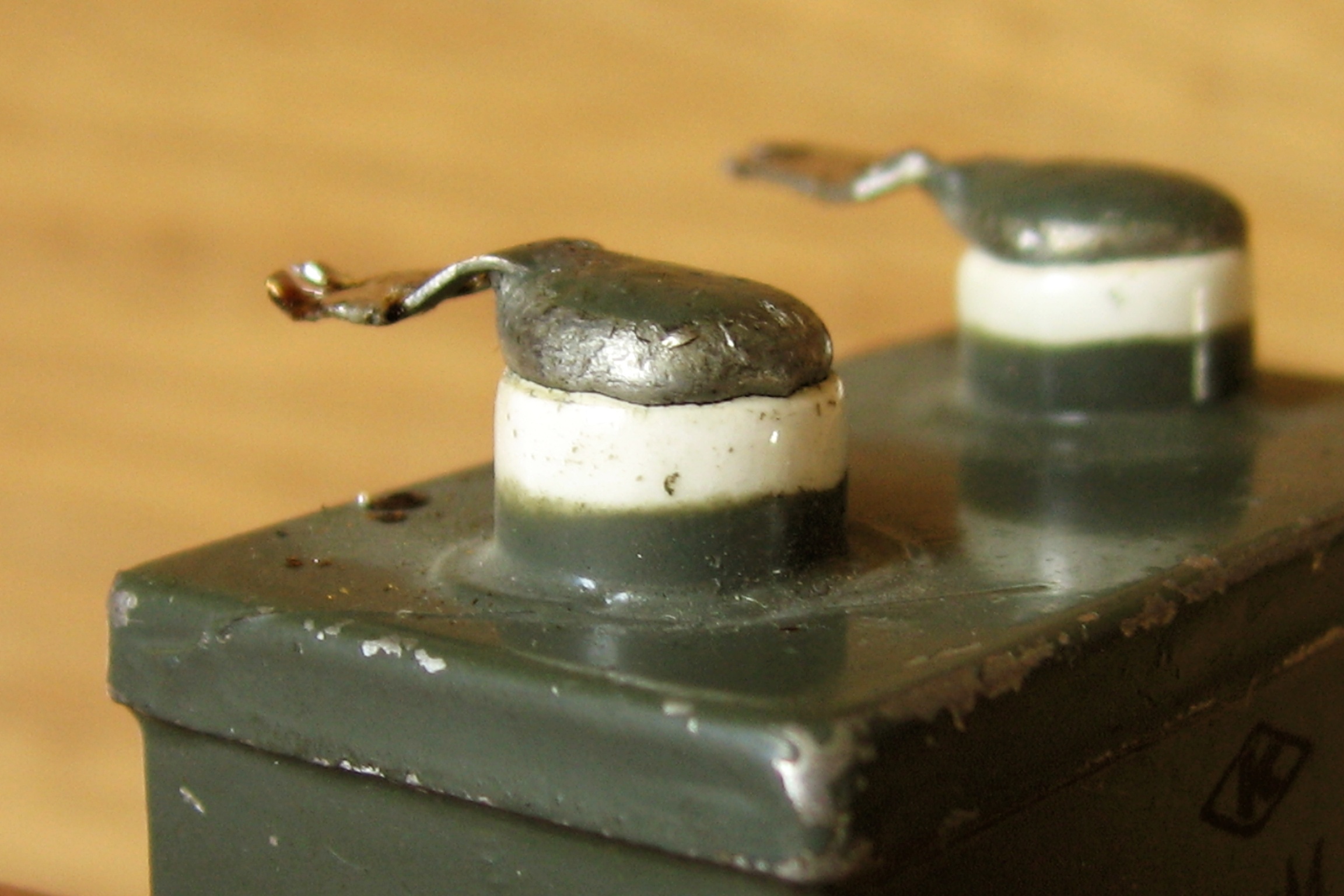

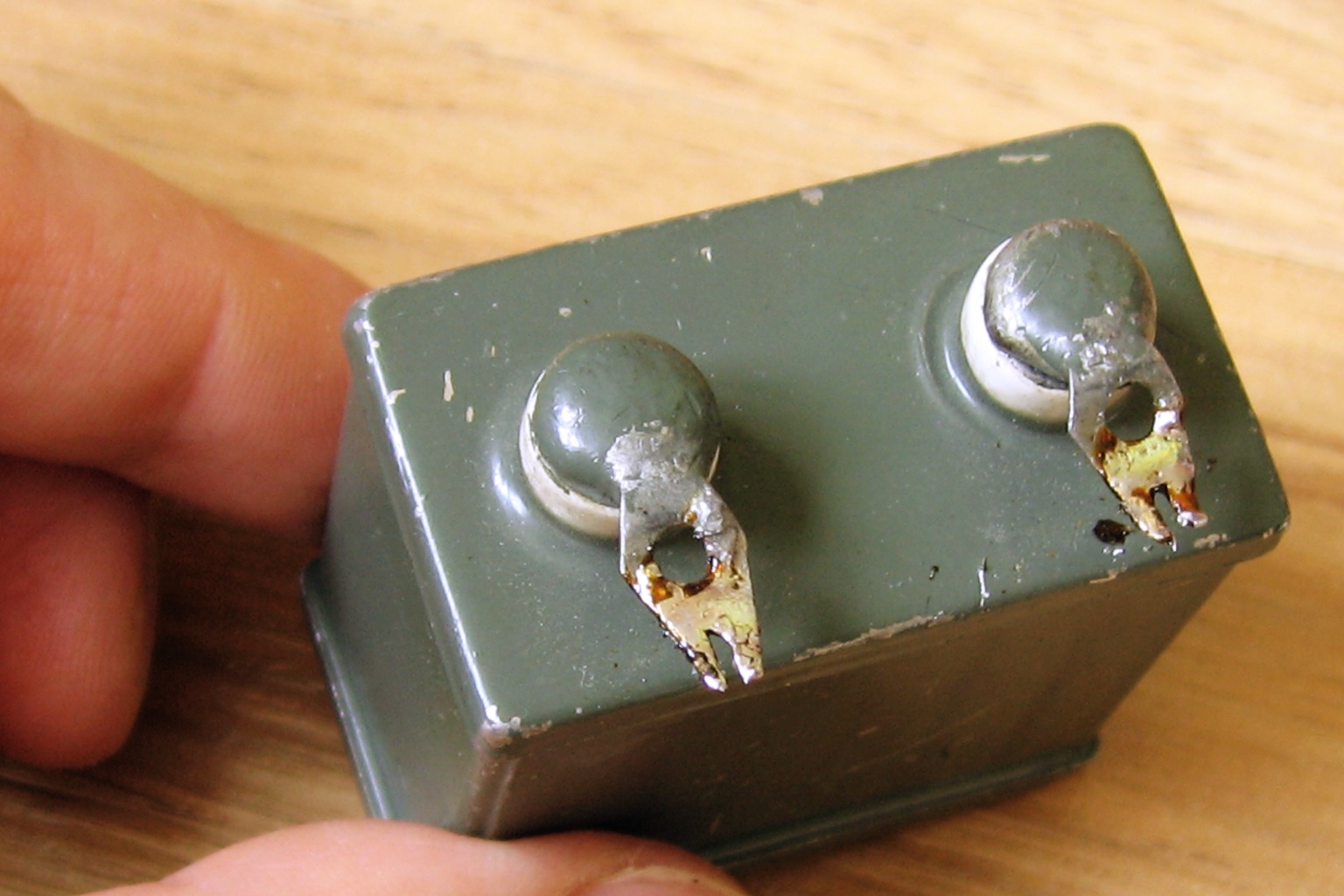

Диэлектрик - тонкая стирофлексная (полистирольная) пленка, обкладки из металлической фольги; имеет стальной луженый и покрытый эмалью прямоугольный корпус с керамическими изоляторами. Краткая справочка на них.

Основные параметры

Теплоустойчивость до +60°С
Высотность 5 мм рт. ст.
Номинальное рабочее напряжение постоянного тока 160 - 500 В
Амплитудное значение напряжения при частоте переменного тока не более 500 Гц - 100 - 250 В
Испытательное напряжение постоянного тока 240 - 750 В
Пределы номинальной емкости 0,015 - 2 мкФ
Сопротивление изоляции между выводами не менее
для емкостей менее 0,1 мкФ - 50000 МОм
для емкостей свыше 0,1 мкФ - 5000 МОм

Источники:

1. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959
2. Алексеев Н.Г., Прохоров В.А., Чмутов К.В. Современные электронные приборы и схемы в физико-химическом исследовании, изд. 2-е, переработанное и дополненное. Изд. "Химия", 1971.
