ПГС-М

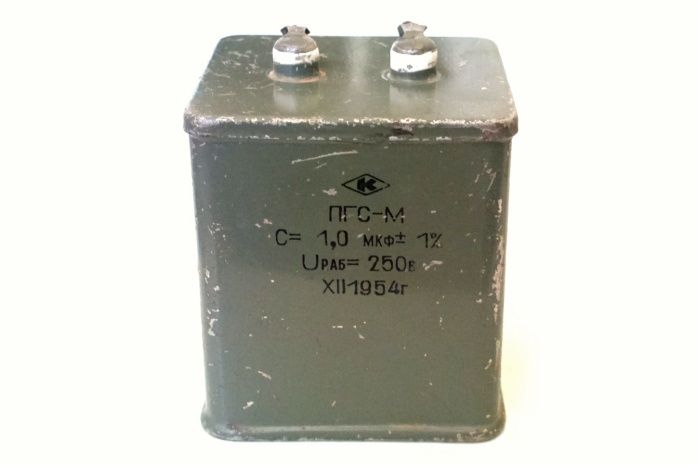

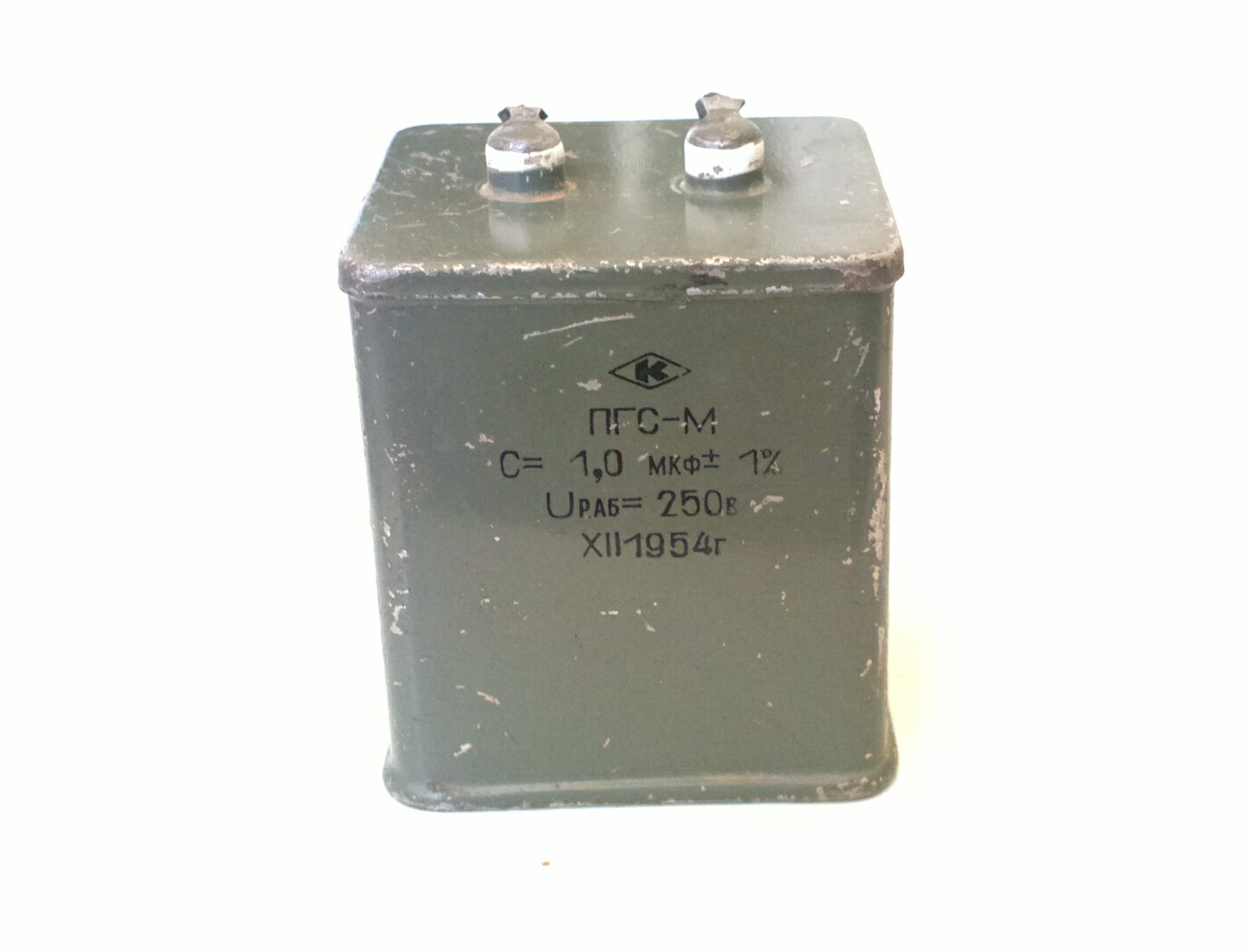

(фото с форума Портативное ретрорадио)

Один из ранних типов пленочных конденсаторов, (П)олистирольный (Г)ерметизированный (С)тирофлексный, в (М)еталлическом корпусе. В 1955 году были переименованы в ПГ-М.

Производитель - завод "Мезон", г.Санкт-Петербург.

Диэлектрик - тонкая стирофлексная (полистирольная) пленка, обкладки из металлической фольги; имеет стальной луженый и покрытый эмалью прямоугольный корпус с керамическими изоляторами. Краткая справочка на него.

Основные параметры

Номинальное рабочее напряжение постоянного тока 160 - 500 В
Амплитудное значение напряжения при частоте переменного тока не более 500 Гц - 100 - 250 В
Испытательное напряжение постоянного тока 240 - 750 В
Пределы номинальной емкости 0,015 - 2 мкФ

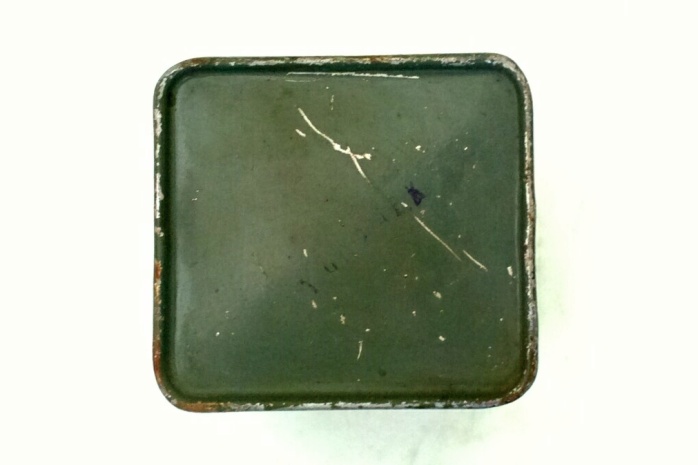

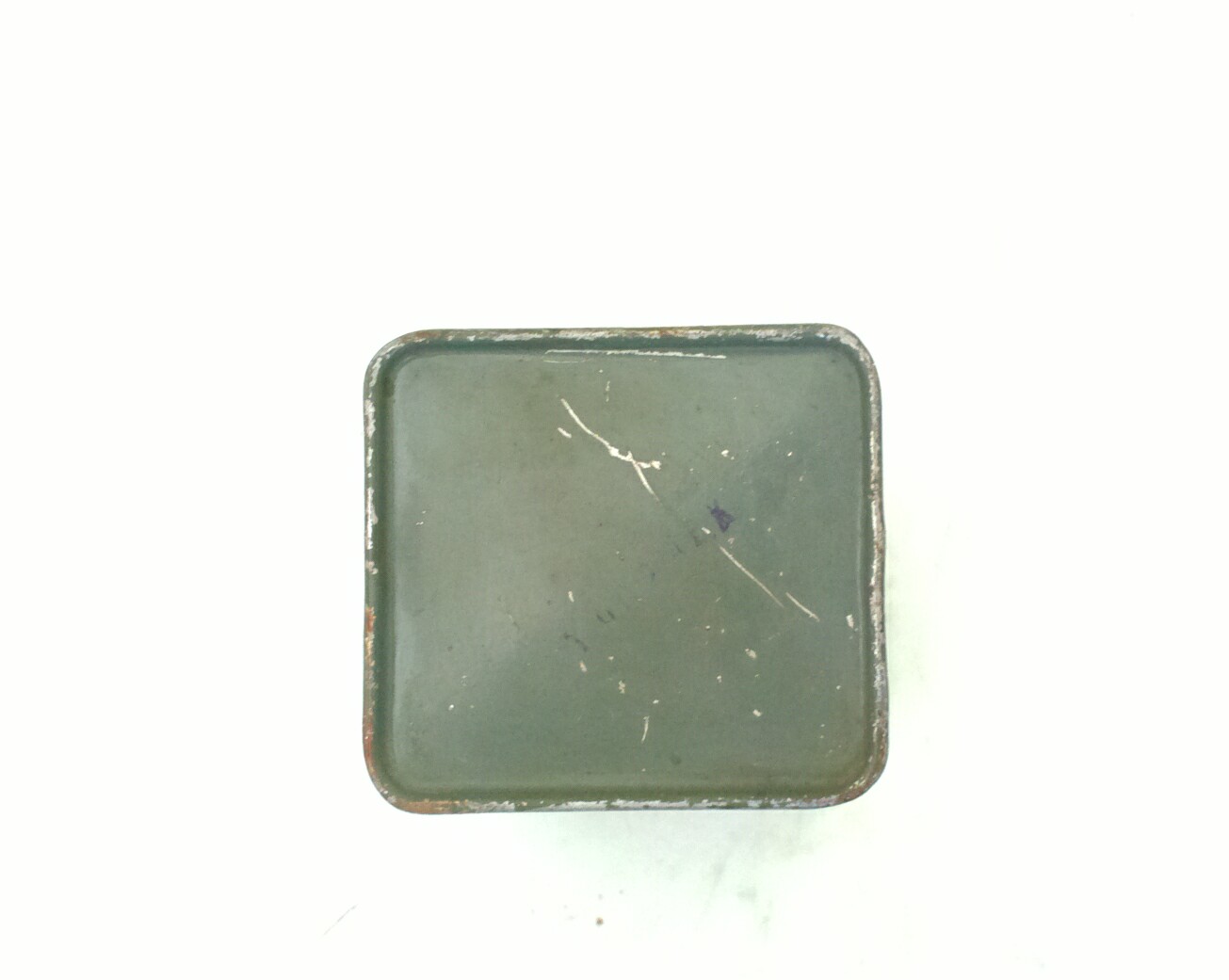

(фото с форума Портативное ретрорадио)

Источники:

1. Справочник радиолюбителя. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1955 (Массовая радиобиблиотека, вып. 222).
2. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959.
3. Алексеев Н.Г., Прохоров В.А., Чмутов К.В. Современные электронные приборы и схемы в физико-химическом исследовании, изд. 2-е, переработанное и дополненное. Изд. "Химия", 1971..
