ПКВ

   (П)роволочные, на (К)ерамическом основании (встречается и вариант расшифровки (К)онстантановые), (В)лагостойкие, максимальная мощность (2) Вт, группы II (для работы в условиях сухих и влажных тропиков).

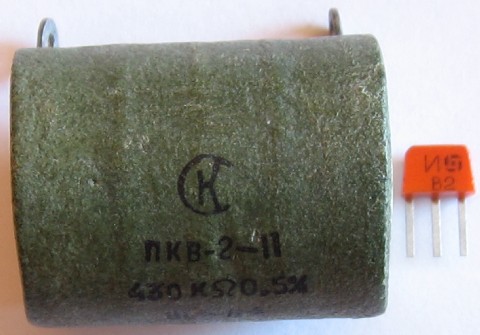

   Полная маркировка, к примеру - ПКВ-2-II 430 кОм 0,5%.

   Эти резисторы были разработаны в конце 50-х годов и представляют собой модернизацию ПТ для применения в условиях тропического климата, высоких температур и влажности.

   Из особенностей - высокая точность, всего полпроцента (что необычно для подобных резисторов) и возможность работы при температурах до +200°С (и до +250°С при сниженной мощности). Это достигнуто за счет использования кремнийорганического покрытия.

   Справочный листок и данные из отраслевого каталога на них.

   Производители - завод "Орбита (ныне ПО "Эркон"), Нижний Новгород (ранние образцы; разработчик?) и завод "Элия", с.Учкенен, Карачаево-Черкесия.

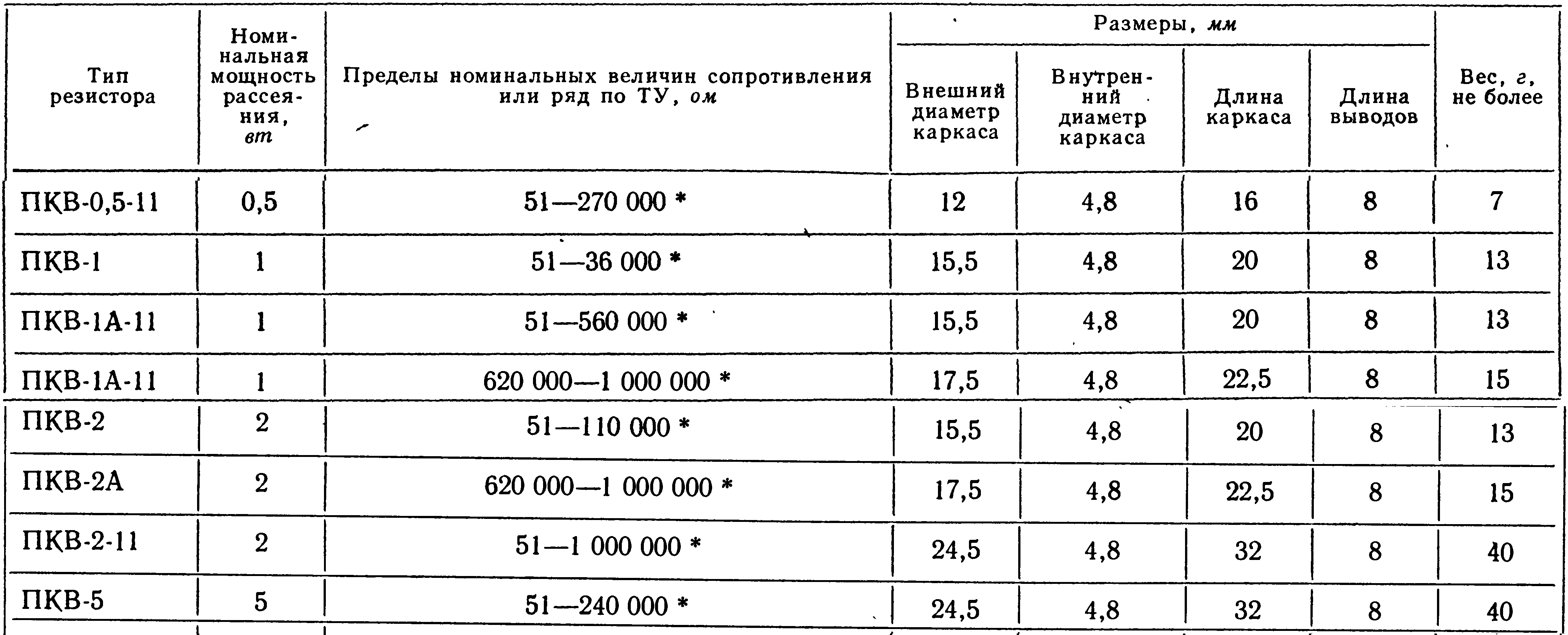

   Любопытно, что в одном из справочников (Верхопятницкого) таблица с параметрами включает вариант мощностью 5 Ватт, по размерам не отличающемся от ПКВ-2-II ! "Вживую" таких пока увидеть не удалось...

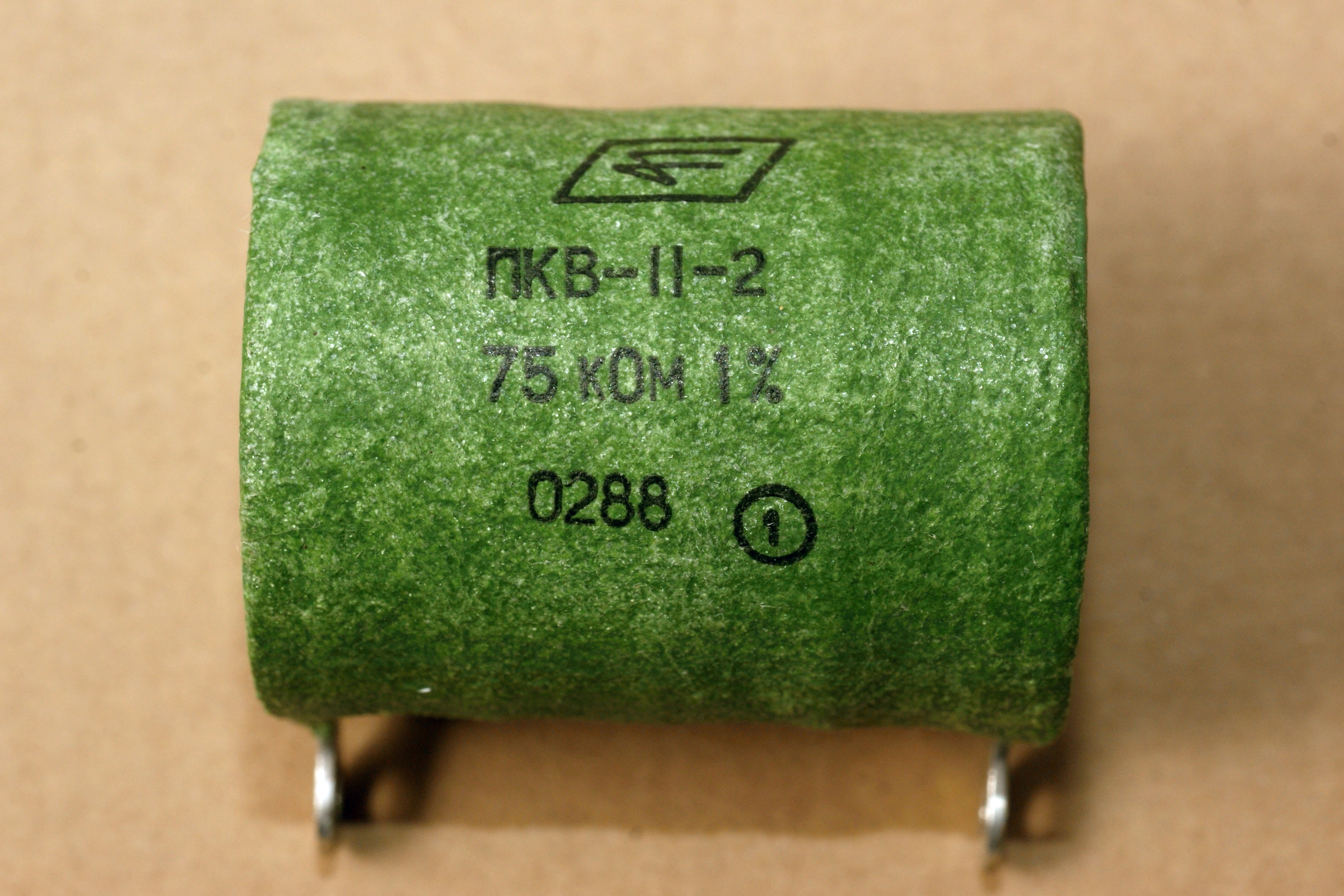

Самый свежий, из виденных мной, образец:

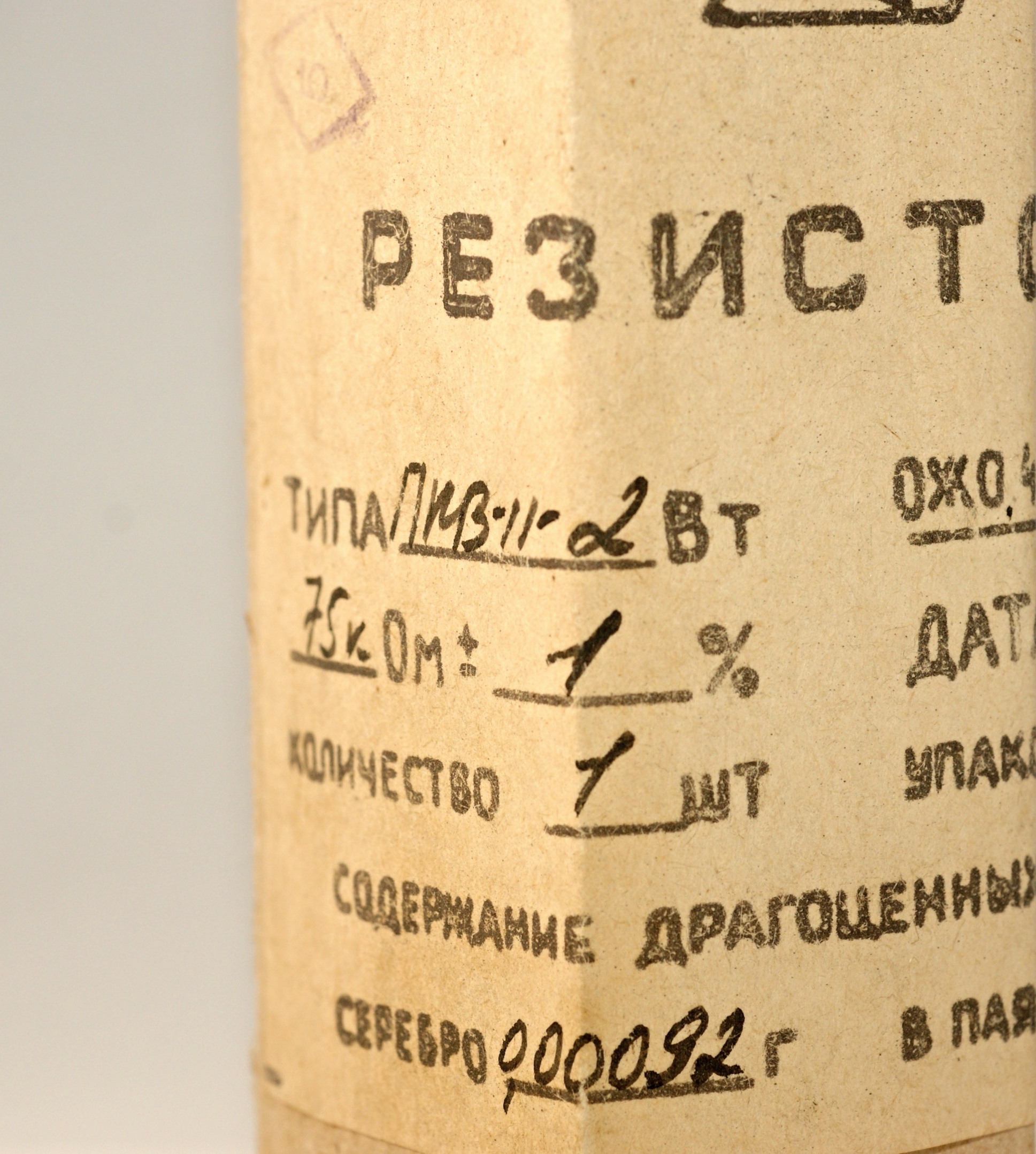

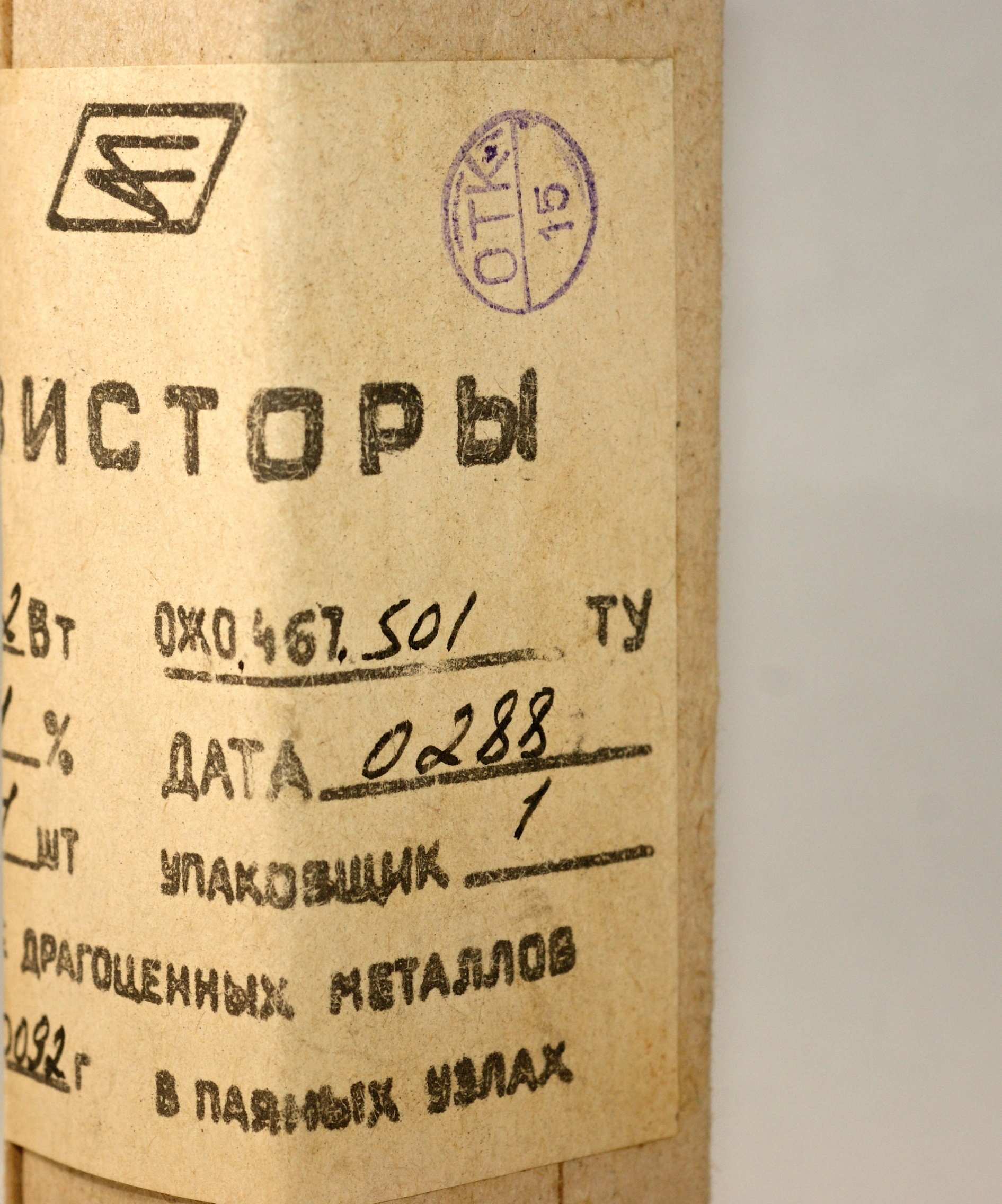

Что характерно, заводская упаковка на 1 штуку намекает нам на крошечный спрос в эти годы...

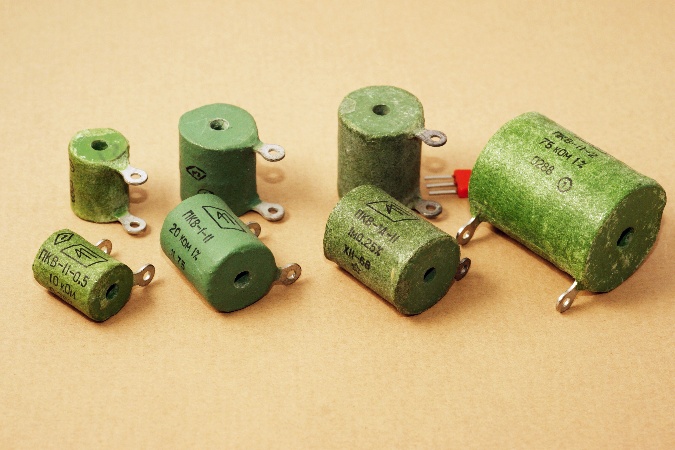

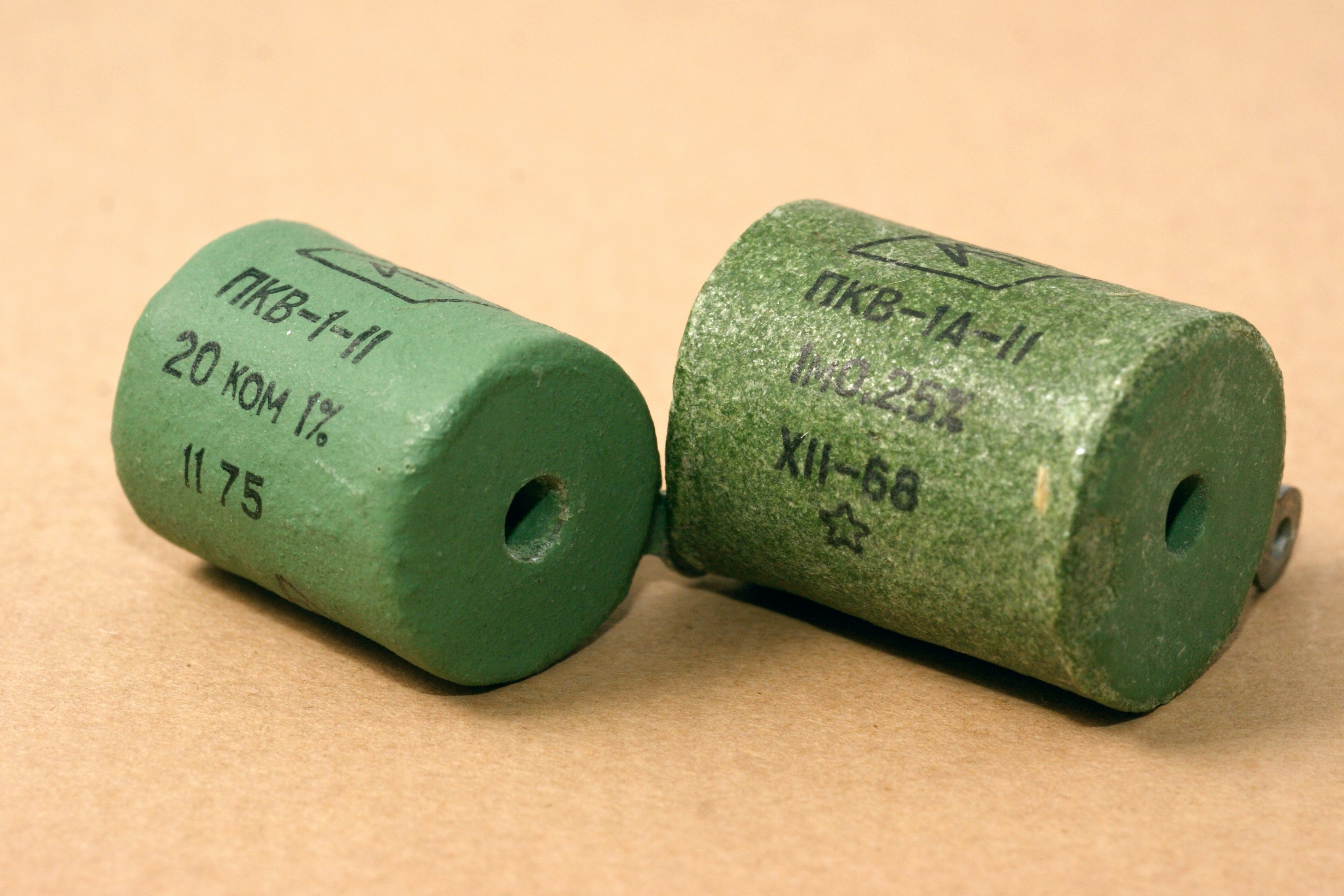

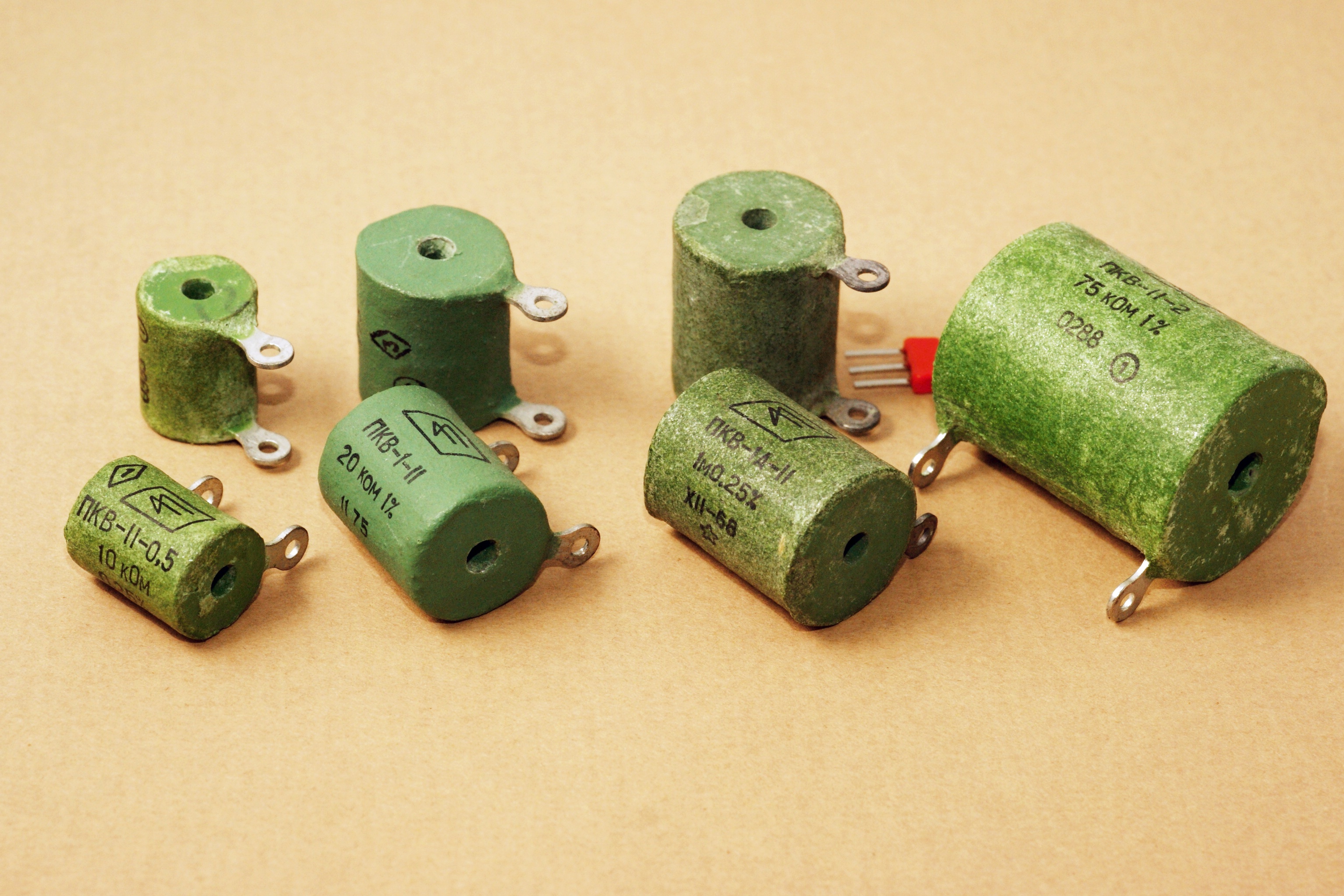

Вот еще примечательная парочка. Как можно видеть, качество покрытия могло различаться кардинально:

Источники:

1. Малинин Р.М. Конденсаторы и сопротивления. М. Воениздат, 1959.
2. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
3. Рогинский И.Ю. Детали миниатюрной радиоаппаратуры. "Энергия", Л., 1970 (Массовая радиобиблиотека, вып. 748)
4. Яманов С.А. Химия и радиоматериалы. Учебник для радиотехнических специальностей вузов. М., "Высшая школа", 1970.
5. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
6. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
7. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
8. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
9. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
10. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991.
