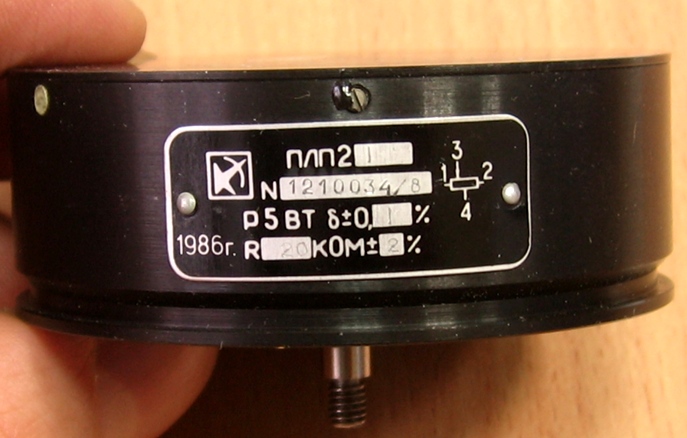

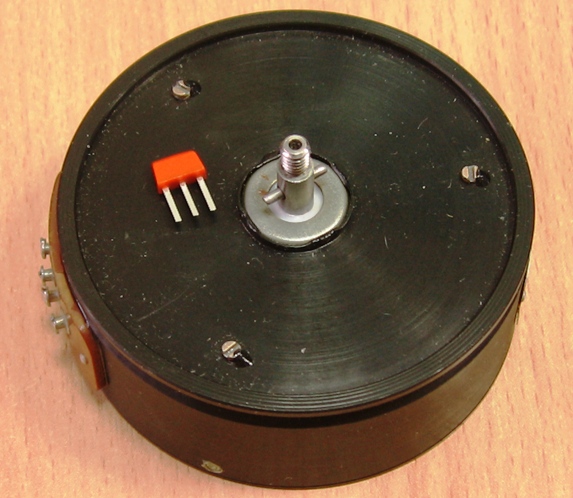

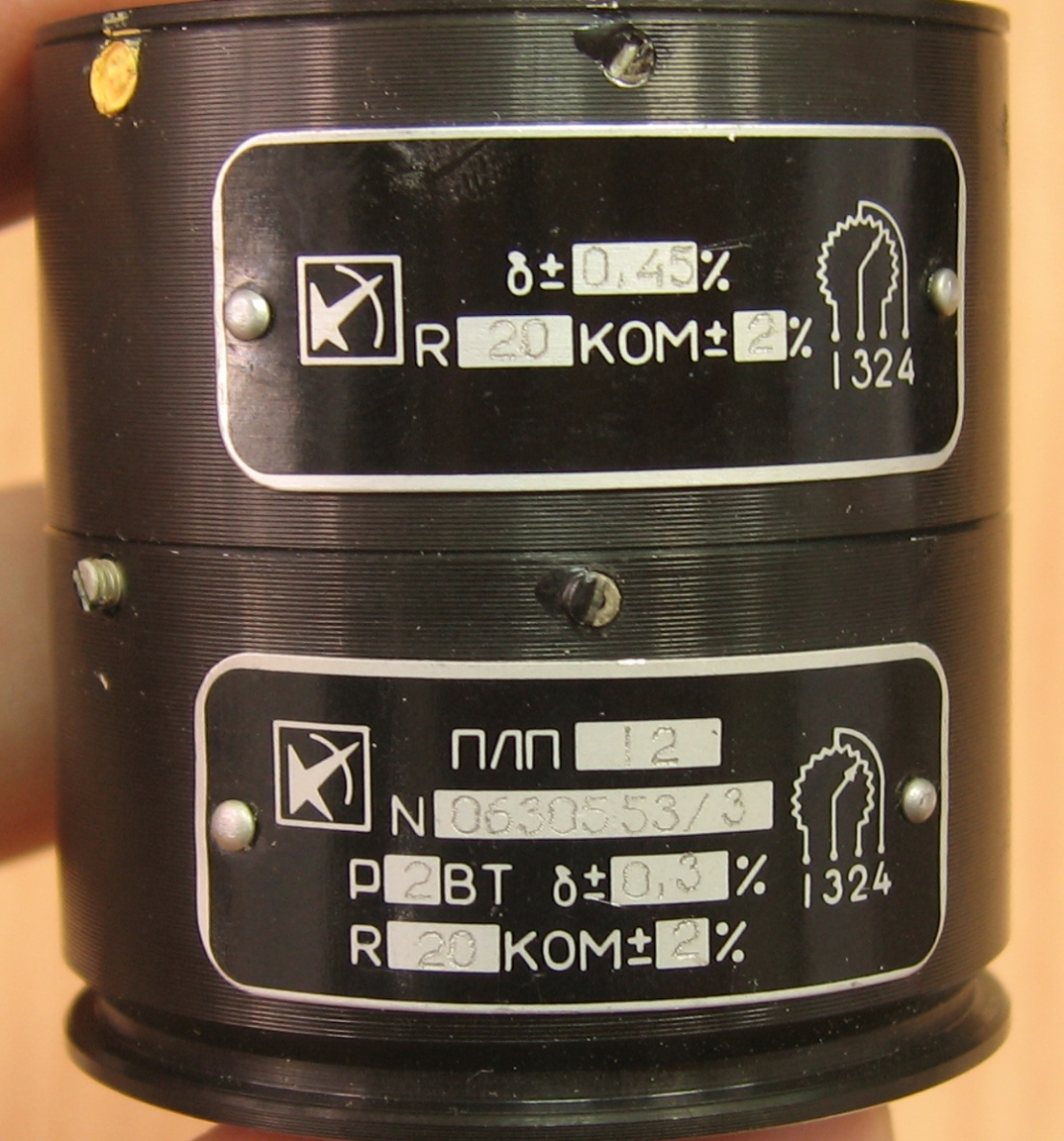

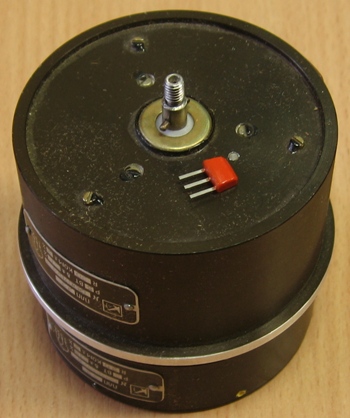

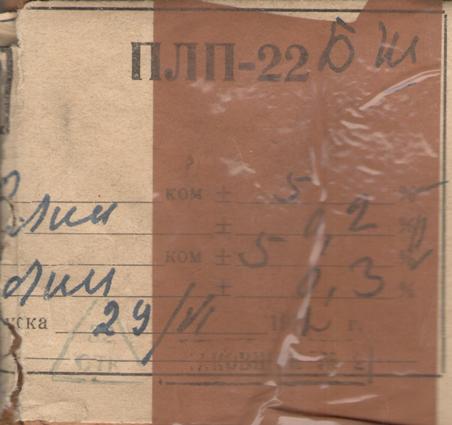

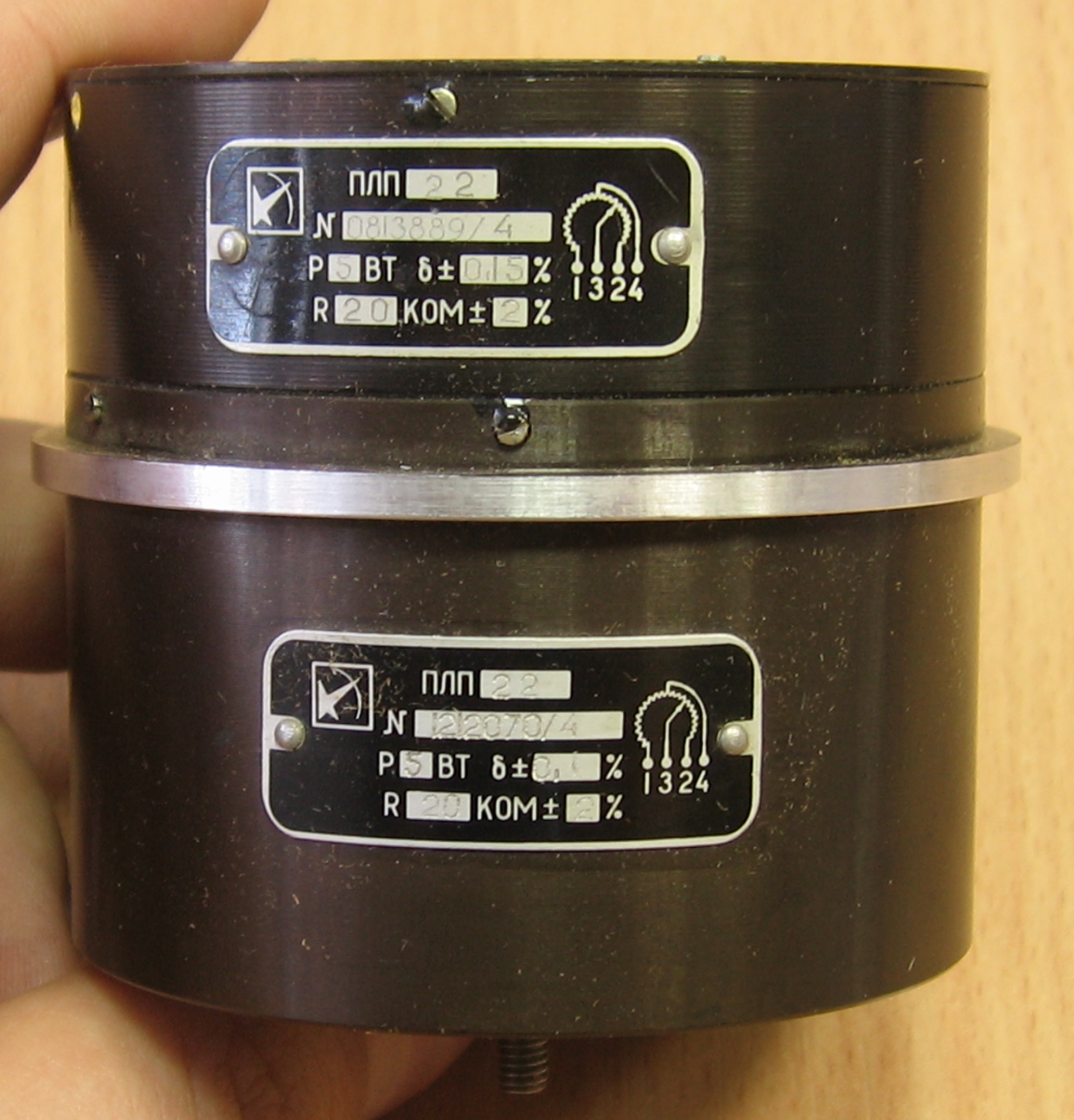

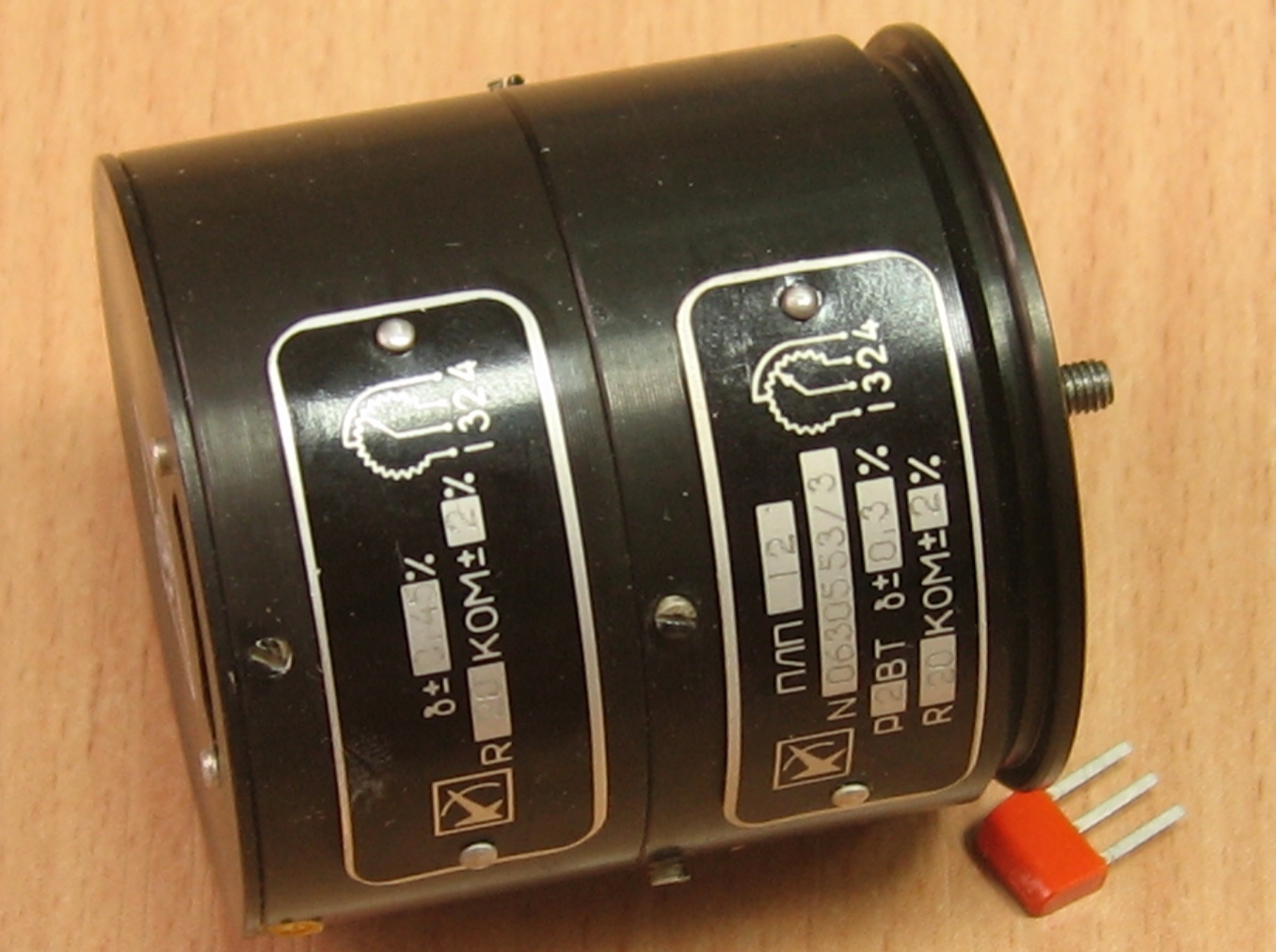

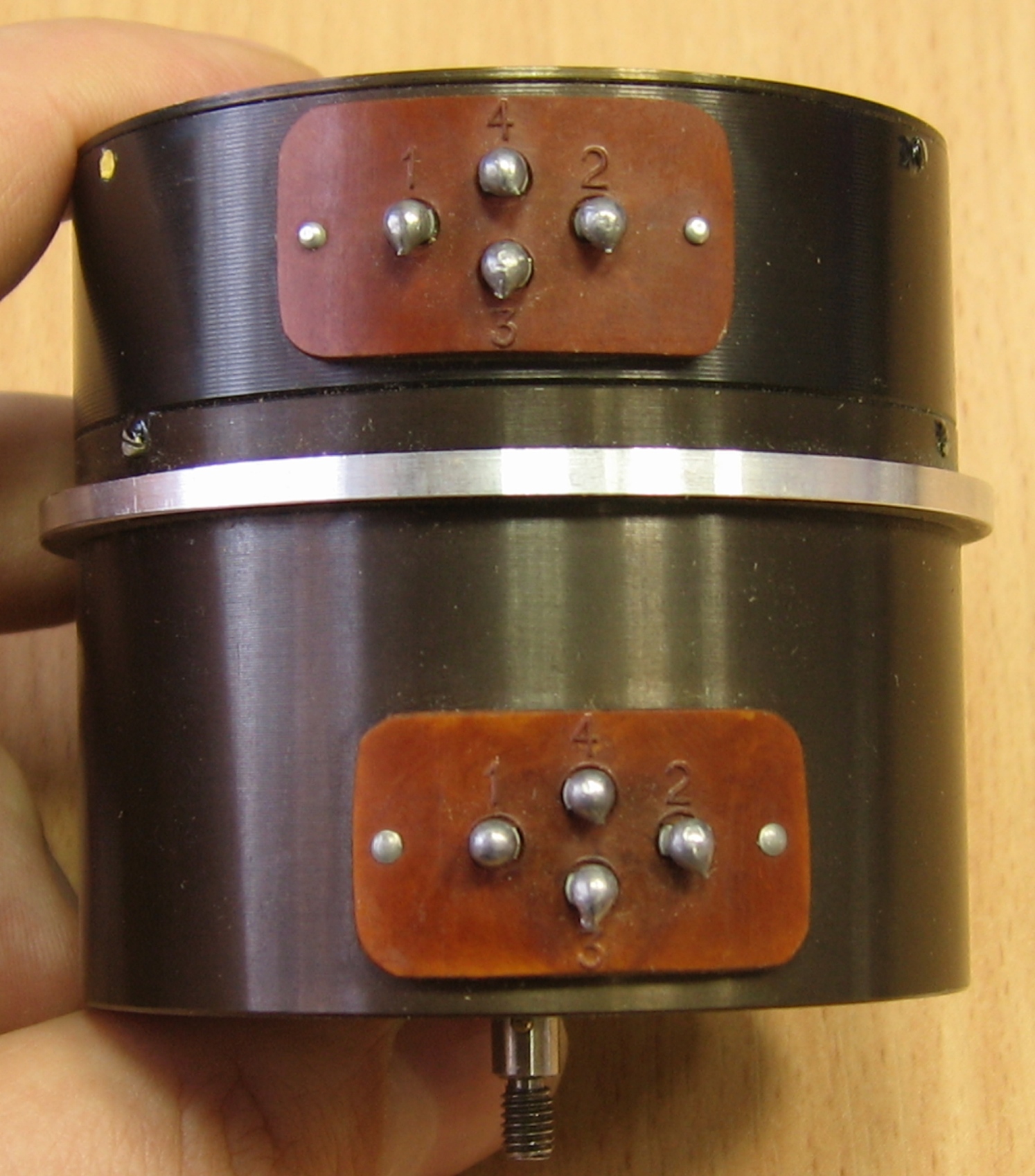

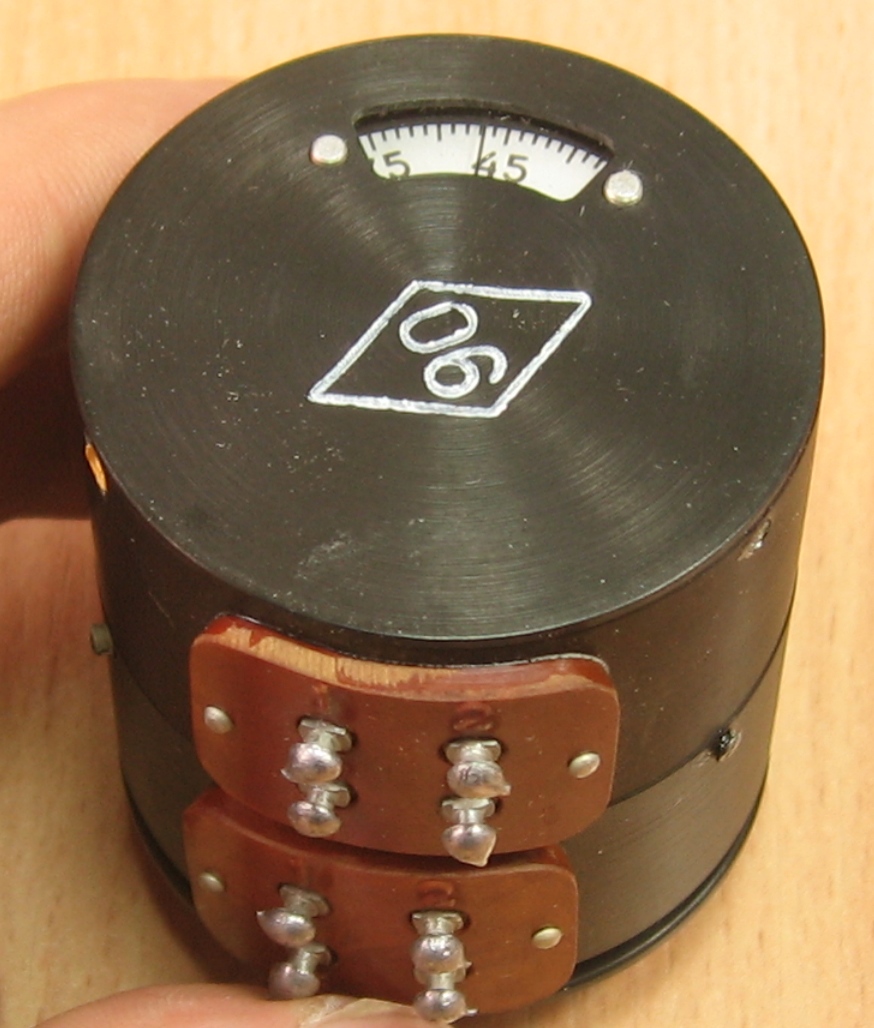

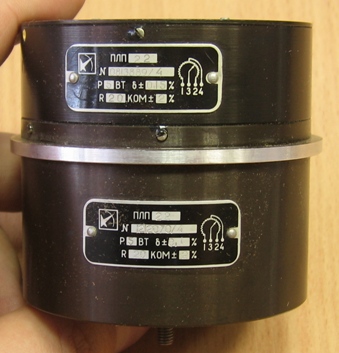

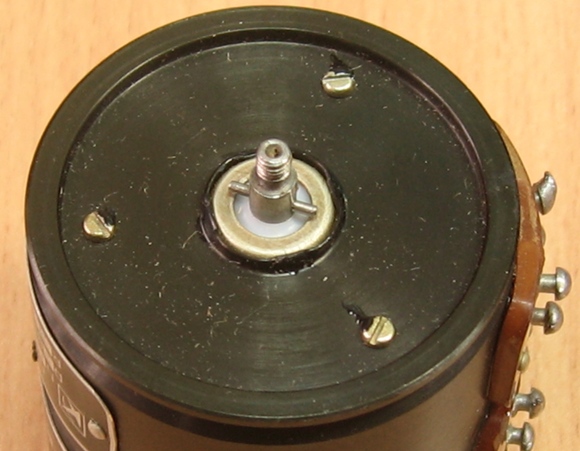

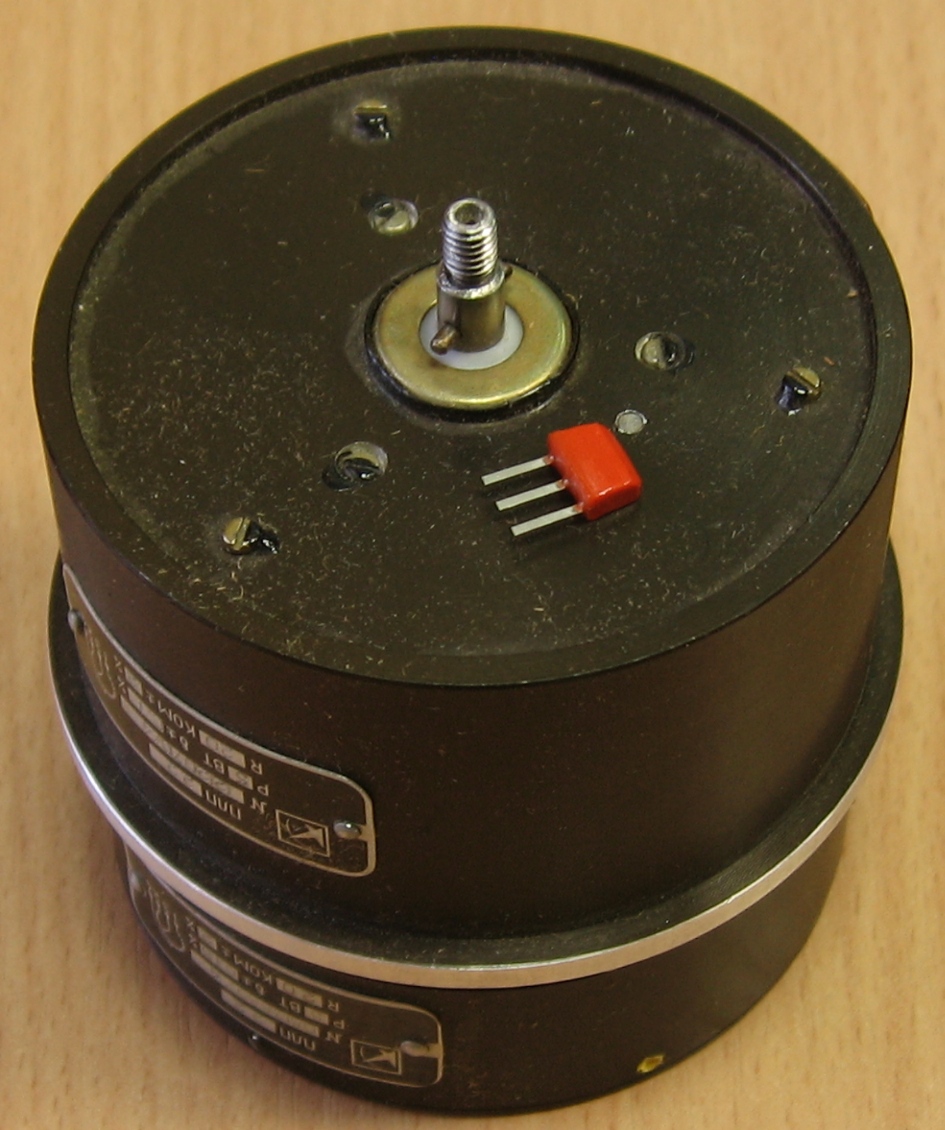

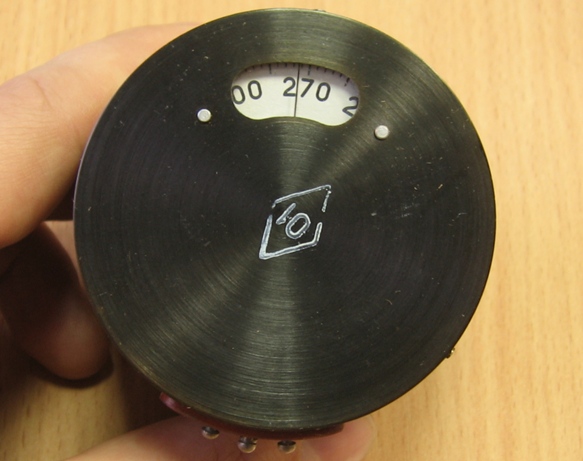

Прецизионные проволочные переменные резисторы, по конструкции подобны ПТП, но встречаются реже. (П)отенциометры (Л)инейные (П)роволочные, далее обозначается мощность рассеяния (1 = 2 Вт, 2 = 5 Вт), количество резистивных модулей (1 или 2), а далее обозначение разновидности. Их довольно много, по конструктивному исполнению, виду шкалы, количеству и расположению отводов и пр. Справочный лист и паспорт (от ПЛП-22) на них. Производители - киевские ПО "Электроприбор" и "Точэлектроприбор", а также Житомирский завод "Электроизмеритель".
|
 |

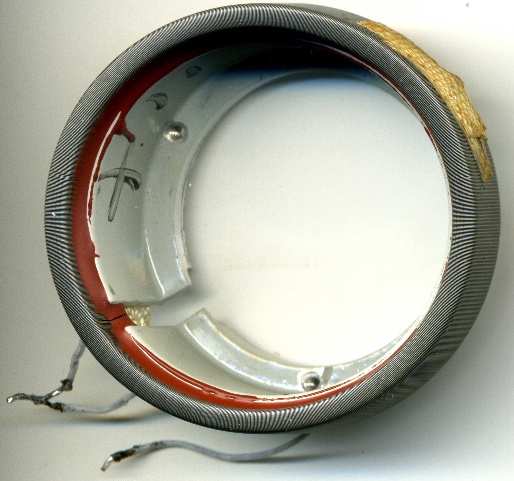

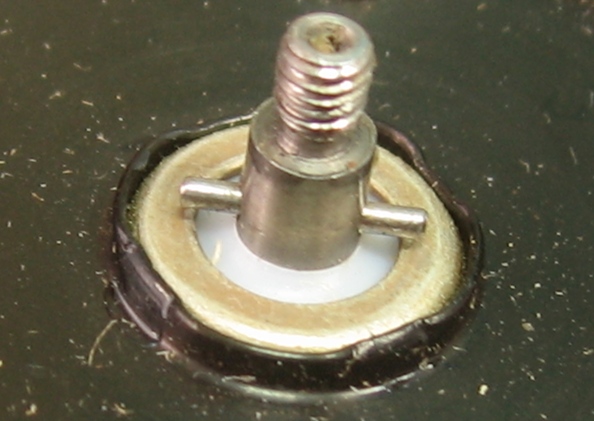

В резисторе применен довольно интересный механизм коррекции
в виде массивной втулки из латунного сплава, покрытой хромом,
с наружным пояском которой (по периферии) контактирует подшипник,
установленной на рычаге токосъемника. Фрезерованием, определяющим отклонение
дорожки пояска от круглости, обеспечивается коррекция линейной характеристики
резистора.
При этом станок имел следящий привод управляемый электронным устройством,
исходным сигналом которого был сигнал о погрешности, получаемый с токосъемника
для каждого конкретного реохорда. Не исключено, что в процессе обработки
реохорд и втулка вращались синхронно. Тем самым достигалось упрощение конструкции
станка, из-за отсутствия "запоминающего" устройства. В пользу этого говорит и
наличие у обоих деталей необходимого и достаточного количества базовых
поверхностей, однозначно определяющих взаимное их расположение и угол,
как при обработке на станке, так и при сборке в изделии. Таким образом,
корректирующая втулка уникальна, для каждого конкретного реохорда и идет
на сборку с ним в паре. Это подтверждается наличием на ней индивидуального
номера, процарапанного иглой.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Интересно, что резисторы производства разных заводов существенно отличаются друг от друга по конструкции.
 |

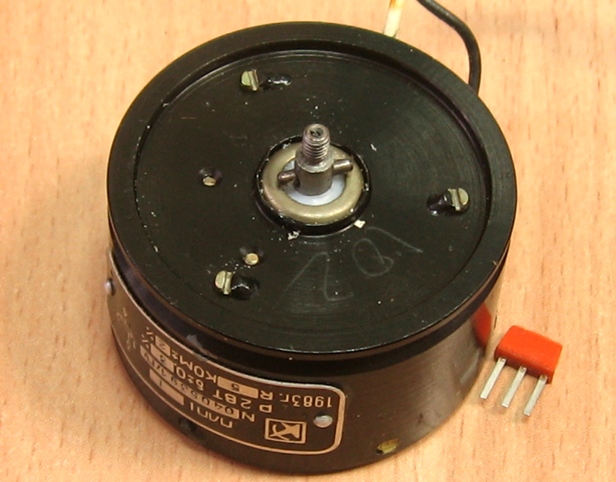

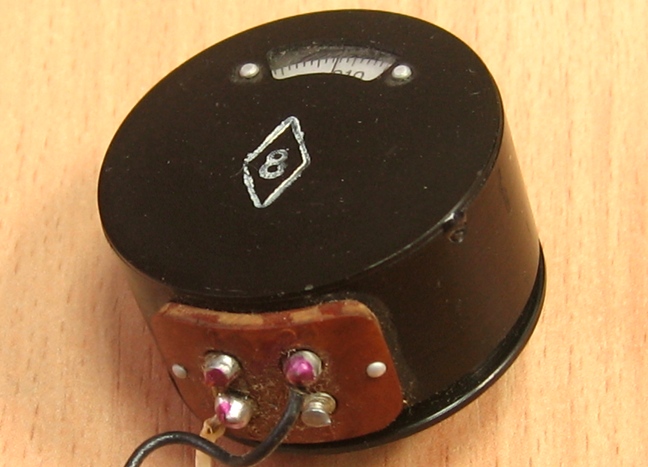

Вот ПЛП-11, выпущенный заводом "Электроприбор": | |
 |
 |
|

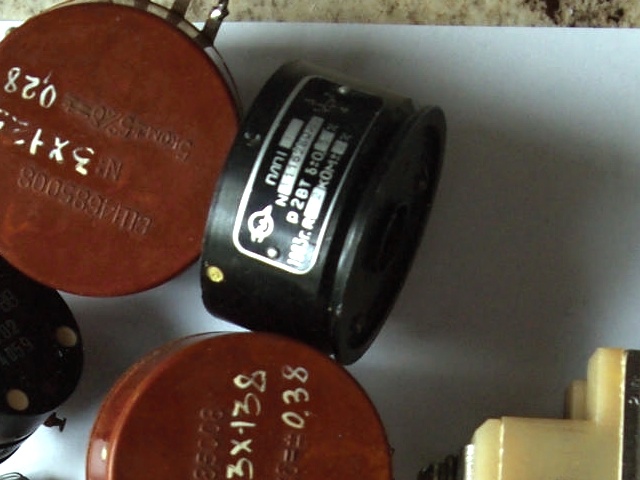

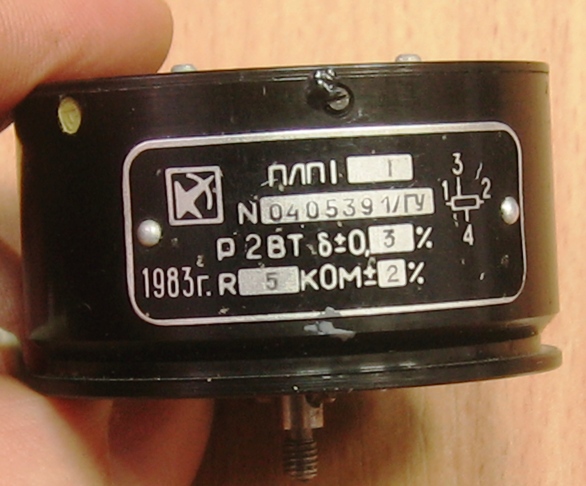

| Резистор ПЛП-11 производства киевского ПО "Точэлектроприбор". Конструкция токосъемного узла у него несколько иная. Во-первых, токосъемная втулка значительно меньше в диаметре и располагается не на корпусе, а на самом узле токосъемника. Во-вторых, "усы" (4 шт.) заметно тоньше и короче, и располагаются на корпусе, а не на токосъемнике. Эти изменения, по всей вероятности, имели одну лишь цель - экономию дефицитных конструкционных материалов. Каково влияние таких доработок на надежность резисторов - остаётся неизвестным. |
 |
|
 |
||
 |
 |
 |
(фото с форума "Портативное ретрорадио")
(фото с форума "Портативное ретрорадио")
(фото с форума "Портативное ретрорадио")
 |
 |

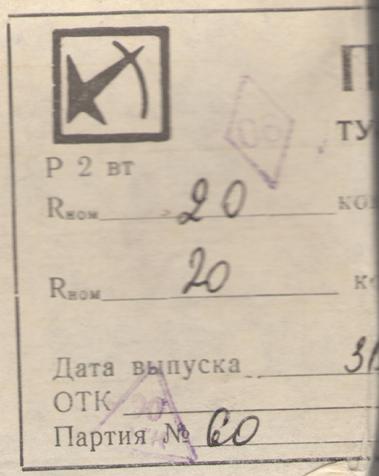

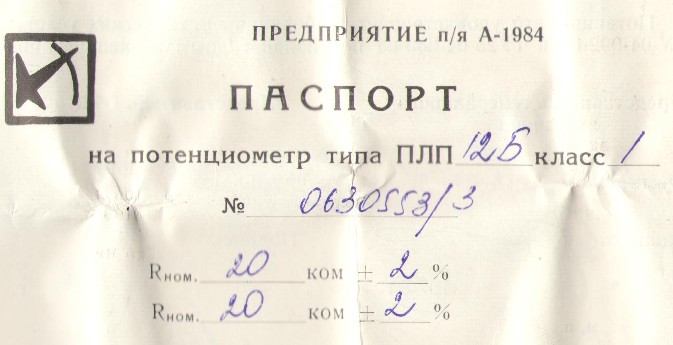

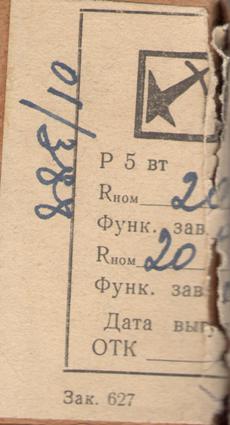

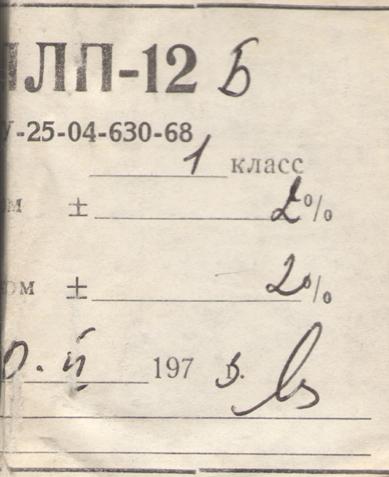

Паспорт от него
 |
 |
