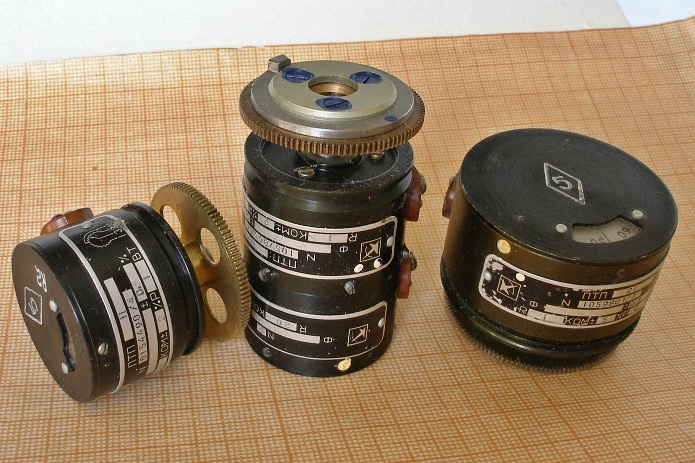

ПТП

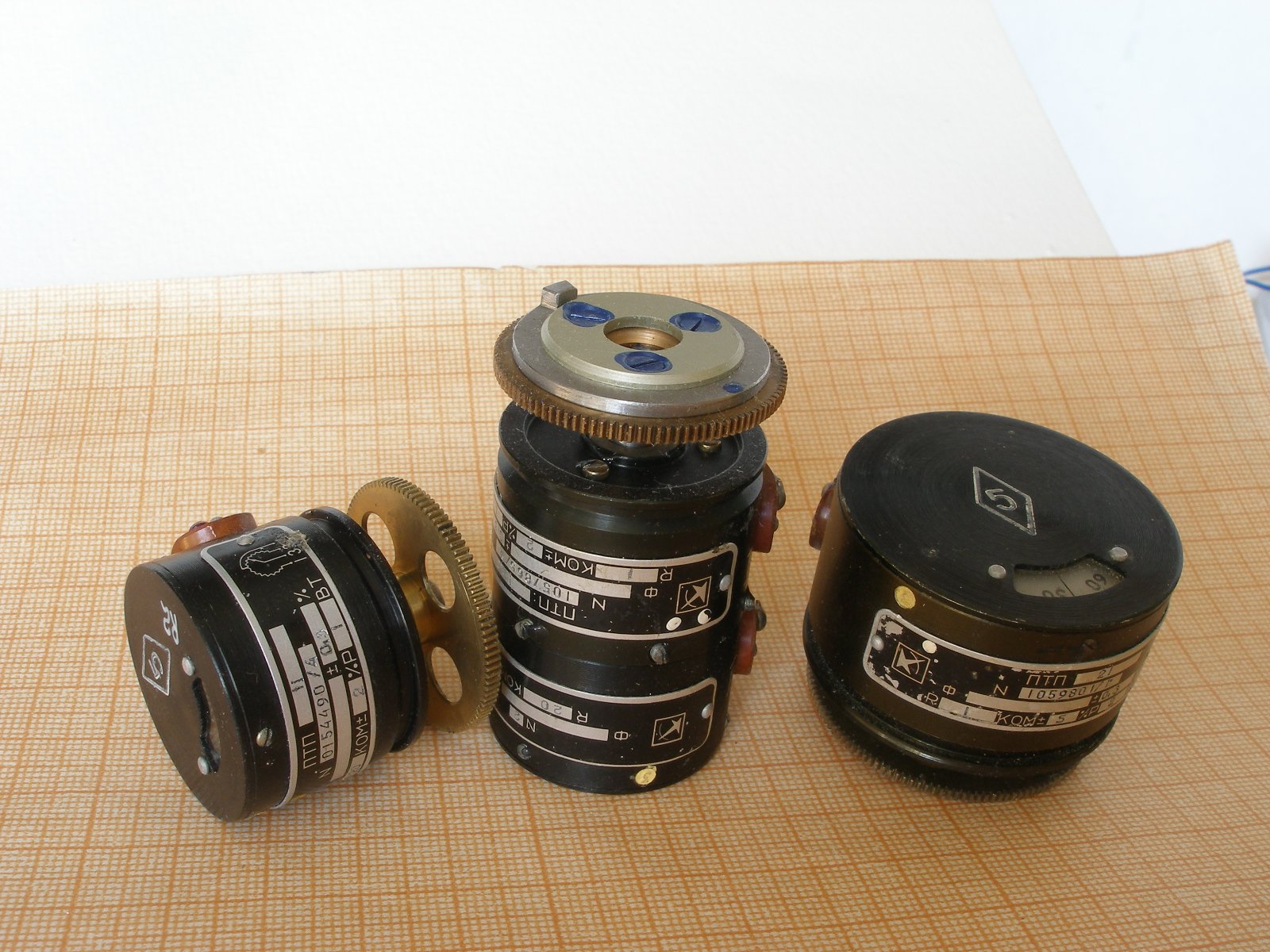

(фото с форума "Портативное ретрорадио")

Наравне с семействами ППМЛ и ПЛ, это одни из наиболее массовых отечественных прецизионных проволочных переменных резисторов.

ПТП-11
ПТП-21 ПТП-24
ПТП-51 ПТП-5К2
ПТП-12
ПТП-22 ПТП-201
ПТП-52 ПТП-МВ-12

(П)отенциометры (Т)ермостойкие (П)роволочные, далее обозначается мощность рассеяния (в Вт, от 1 до 5), количество резистивных модулей (от 1 до 4), а далее... далее может быть много чего. Эти потенциометры имеют ОГРОМНОЕ количество разновидностей - десятки, если не сотни - отличающихся друг от друга по конструктивному исполнению, функциональным зависимостям, количеству и расположению отводов и пр. и пр. и пр.

Производители - в основном киевское ПО "Электроприбор" (оно было и их разработчиком), но иногда встречаются и от киевских же ПО "Точэлектроприбор" и НИИРЭ (Квант), и Житомирского завода "Электроизмеритель"; а также неизвестные у ПТП-22 и ПТП-51.

Резисторы ПТП предназначены для работы в цепях постоянного тока точных вычислительных устройств и потенциометрических следящих систем в качестве датчиков, делителей напряжения и функциональных преобразователей.

Справочный лист на них.

По характеру зависимости выходного напряжения от угла поворота оси потенциометры типа ПТП подразделяются на линейные и нелинейные (тригонометрические). Для более точного воспроизведения заданной функции потенциометры типа ПТП2 и ПТП5 имеют специальное корректирующее устройство.

По надежности контактирования подвижного контакта с поверхностью обмотки потенциометры подразделяются на два класса. Потенциометры первого класса обеспечивают непрерывность контакта при равномерном вращении сo скоростью 50 об/мин для линейных и 30 об/мин для нелинейных зависимостей. Потенциометры второго класса при этих же условиях должны иметь не более пяти срывов за оборот длительностью до 1 мсек. При скоростях до 100 об/мин для линейных и 45 об/мин для нелинейных потенциометров допускаются кратковременные срывы длительностью не более 0,05 сек.

Для точного определения положения оси потенциометров в их корпусах устанавливаются шкалы.

Потенциометры включаются в электрические схемы с рабочими напряжениями относительно корпуса 150 В для ПТП1, 250 В для ПТП2 и 500 В для ПТП5.

Потенциометры первого класса имеют допускаемые отклонения от заданной функции (в зависимости от вида резистора и его номинального сопротивления) в пределах от ±0,2 до ±0,4% и допускаемые отклонения от номинальной величины сопротивления ±2%.
Для потенциометров второго класса пределы отклонений расширены: отклонения от заданной функции имеют пределы от ±0,3 до ±0,6%; отклонения от номинальной величины сопротивления ± 5%. При этом необходимо учитывать, что допускаемое отклонение от заданной функции для второго, третьего и четвертого потенциометров в блоке в 1,5 раза больше величины допускаемого отклонения для одинарного потенциометра.

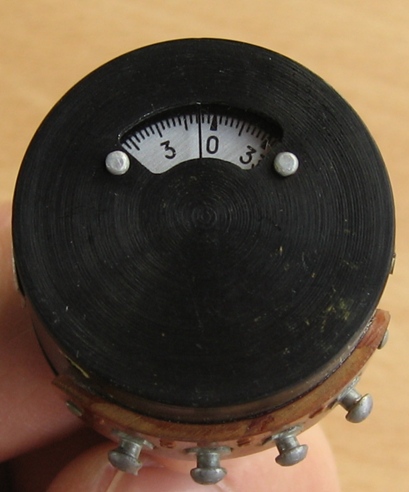

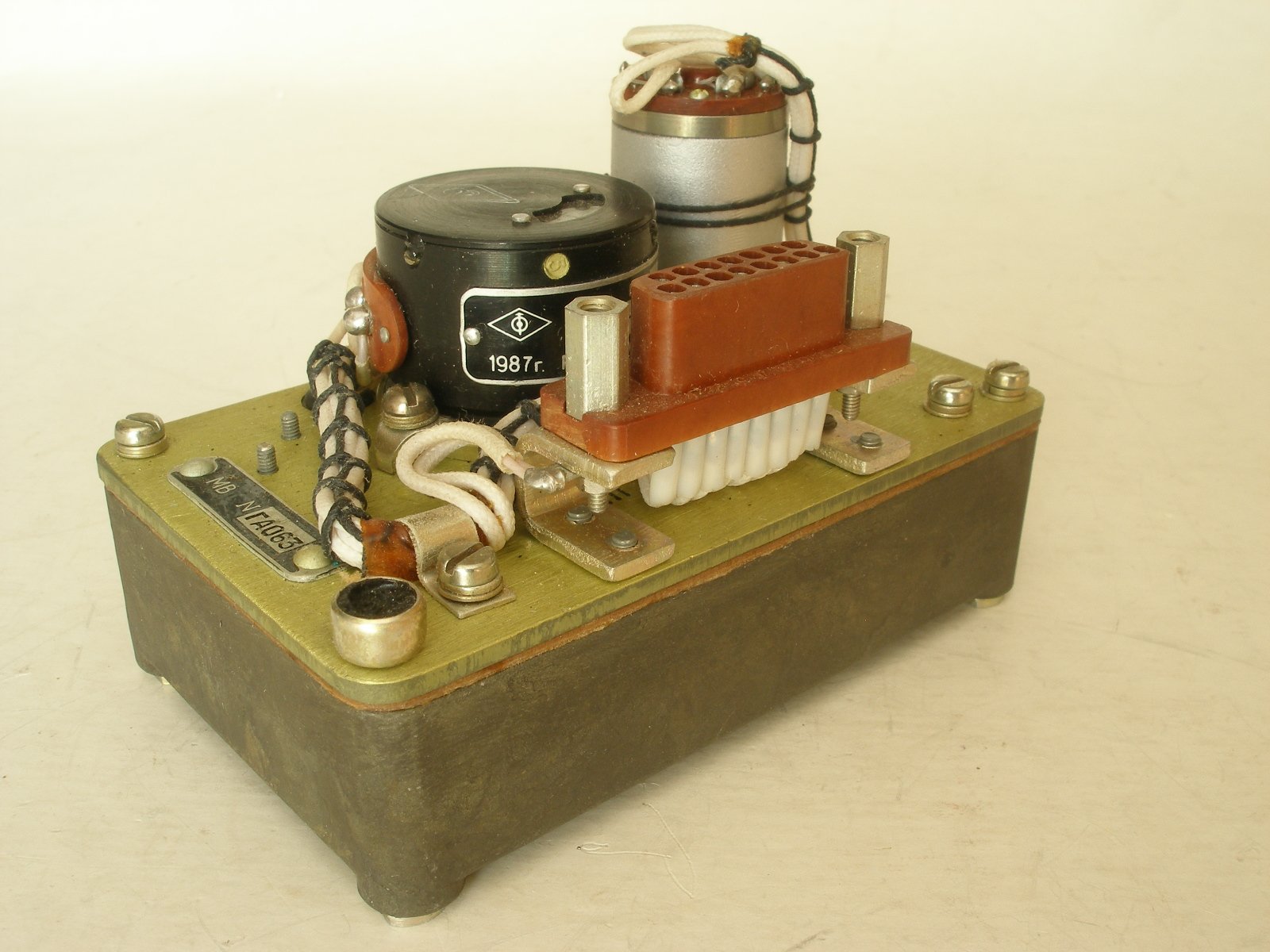

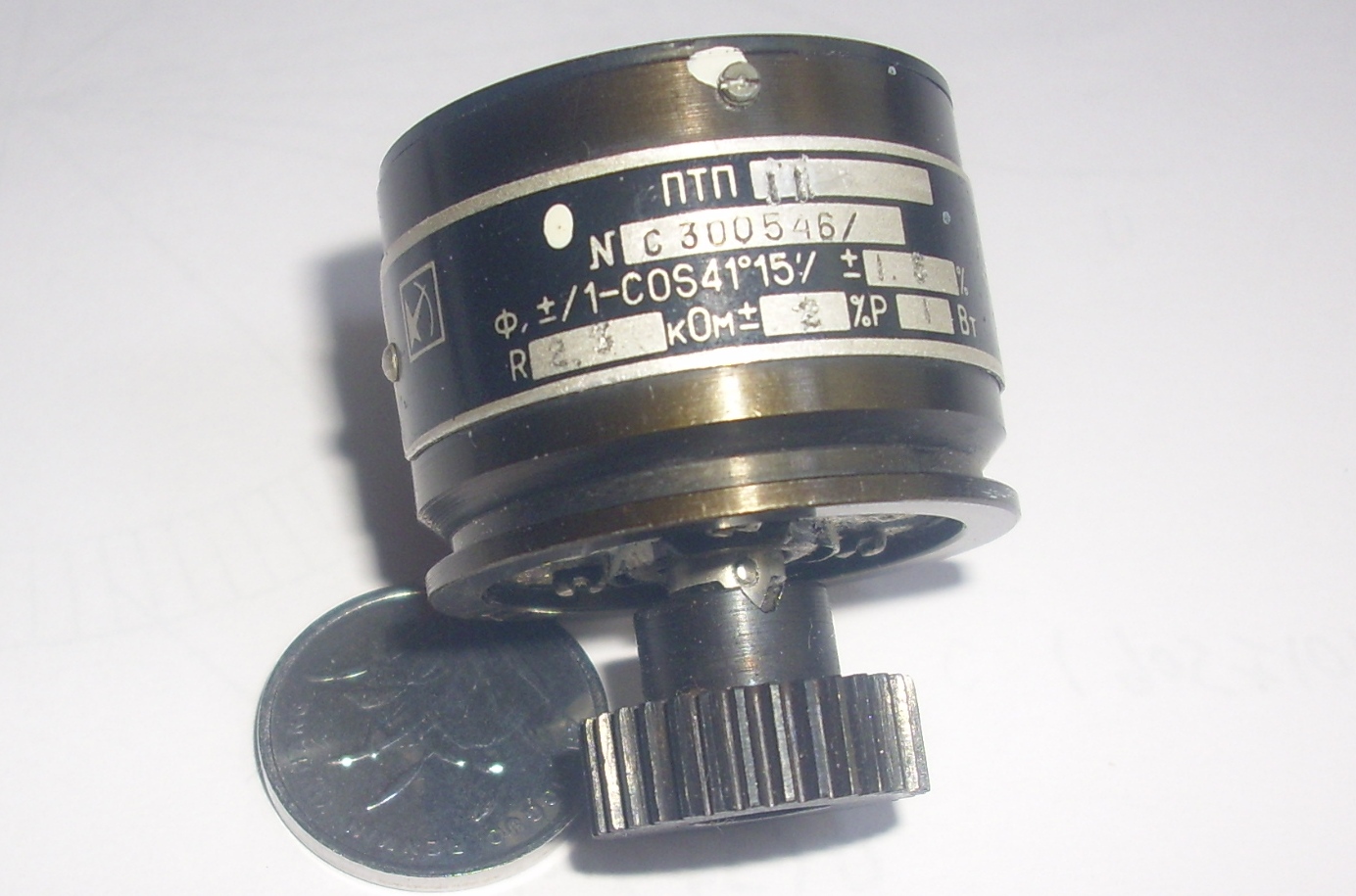

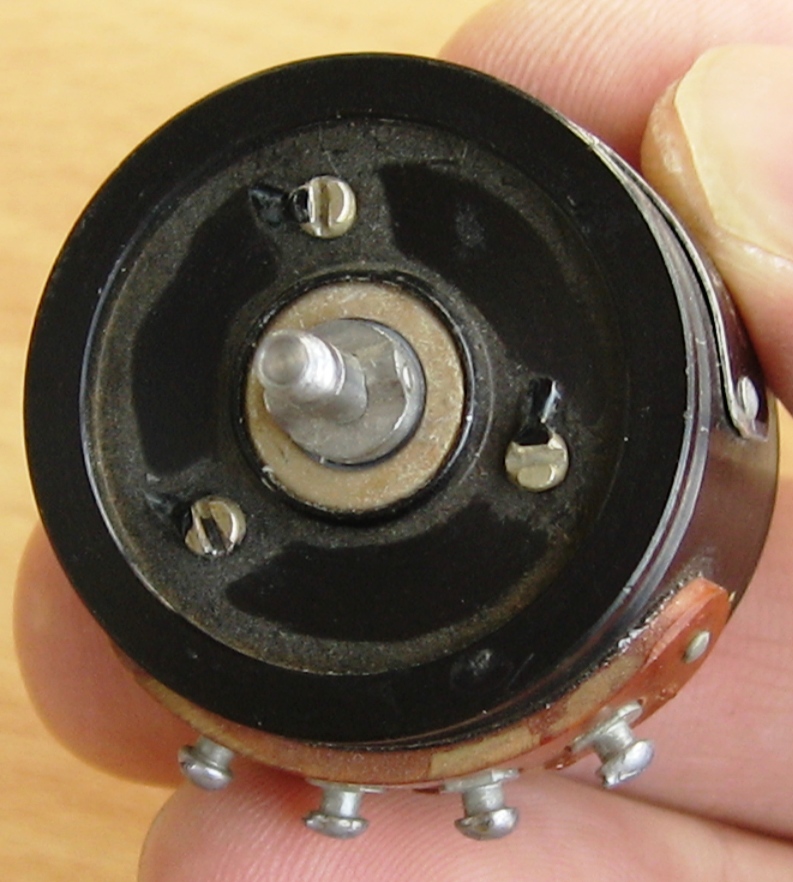

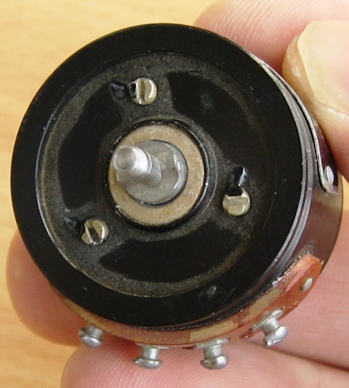

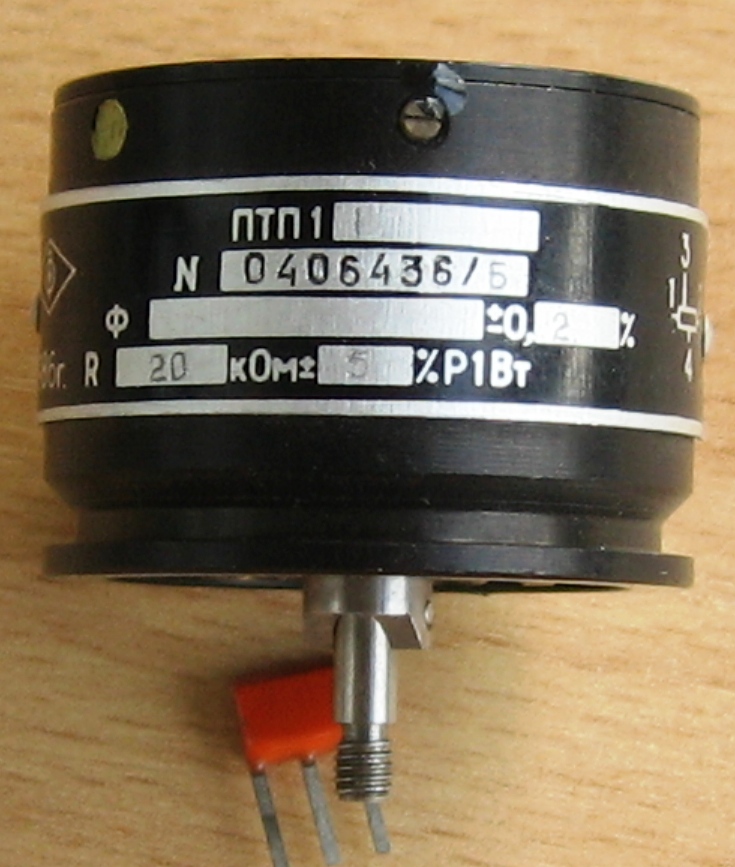

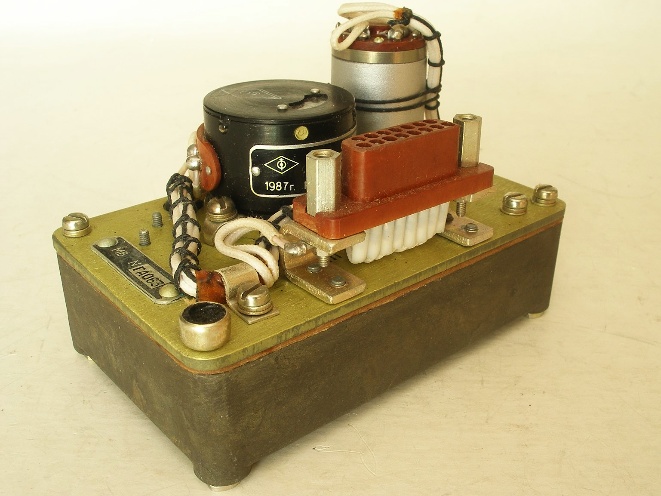

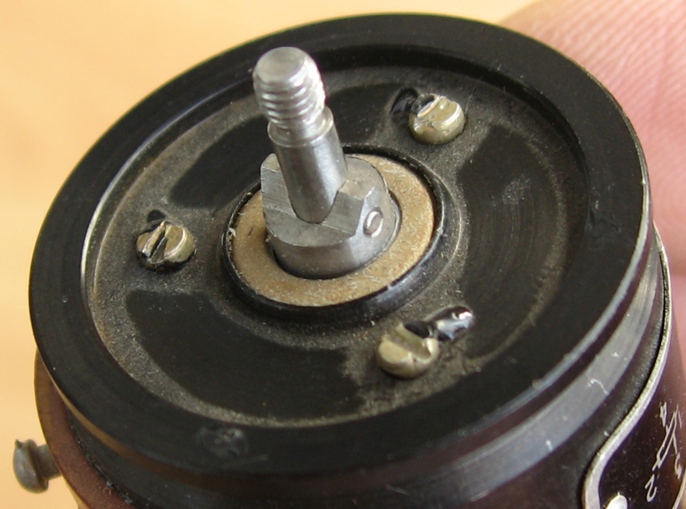

ПТП-11

Вот другие версии паспортов от ПТП-11, раз, два и три.


(фото с форума "Портативное ретрорадио")


(фото с форума "Портативное ретрорадио")

(фото с форума "Портативное ретрорадио")

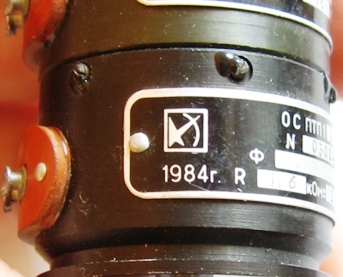

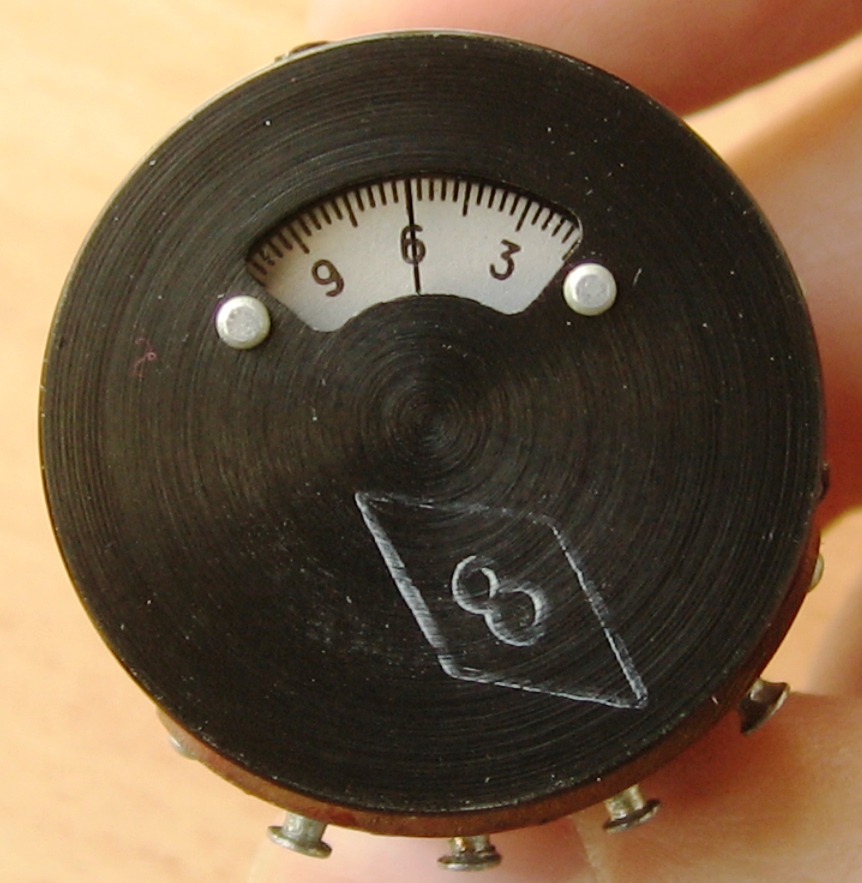

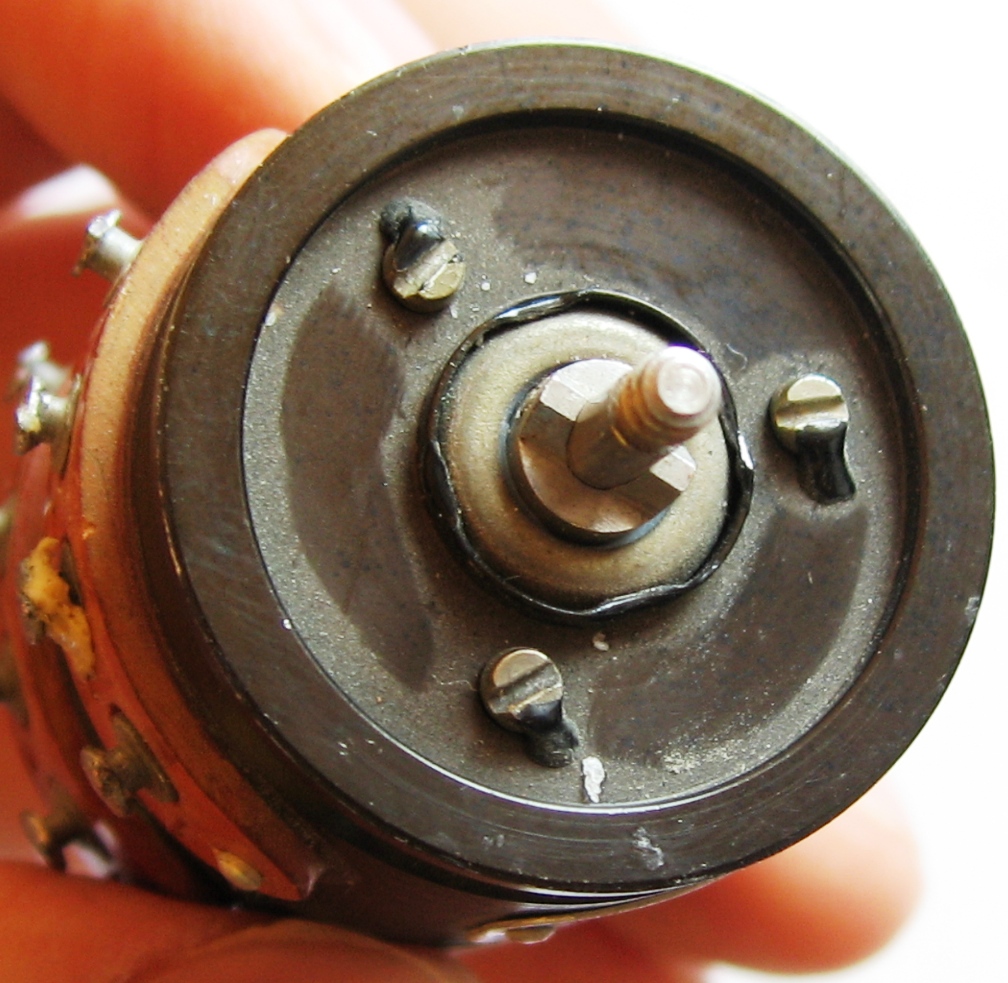

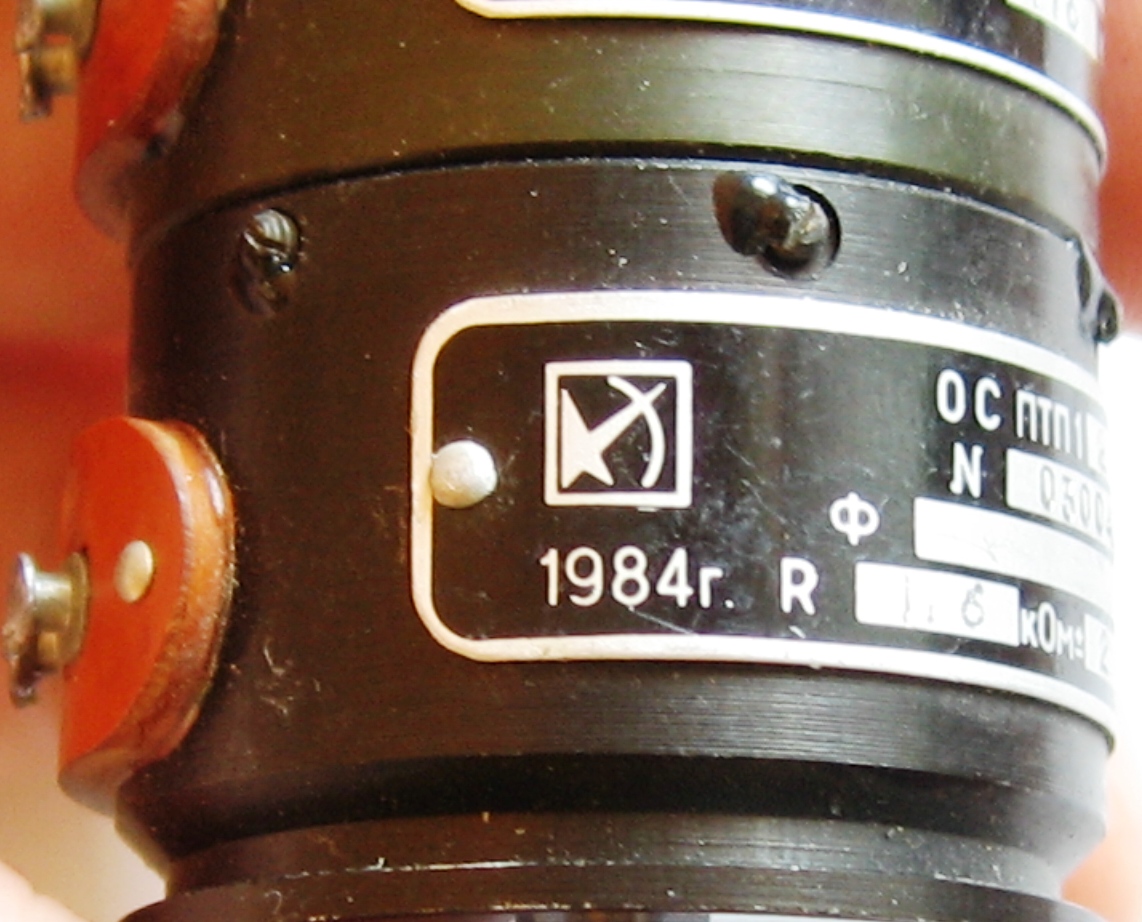

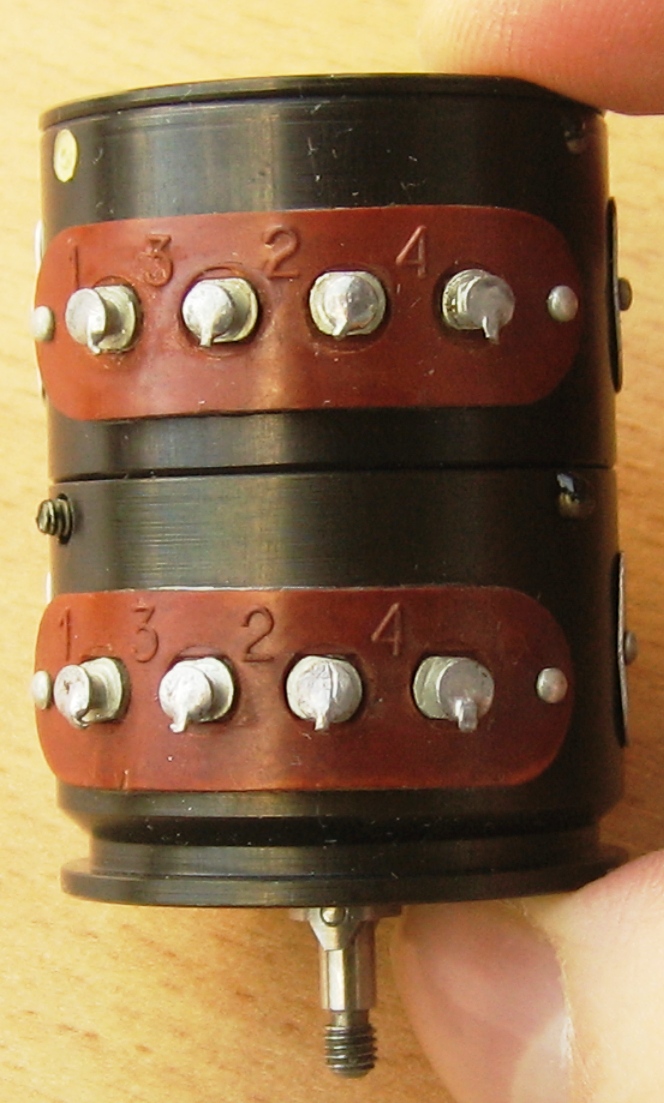

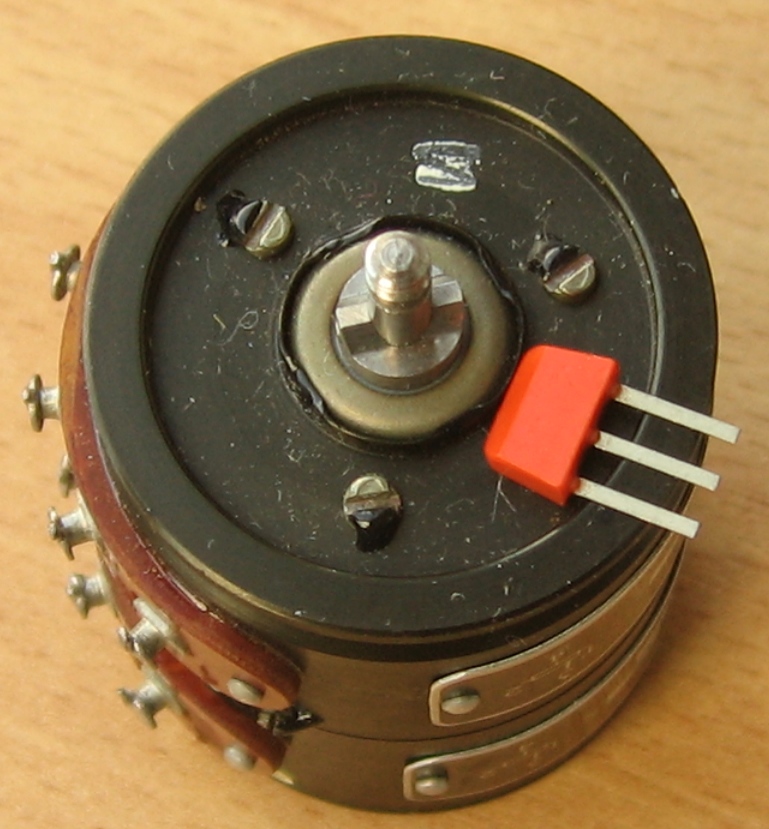

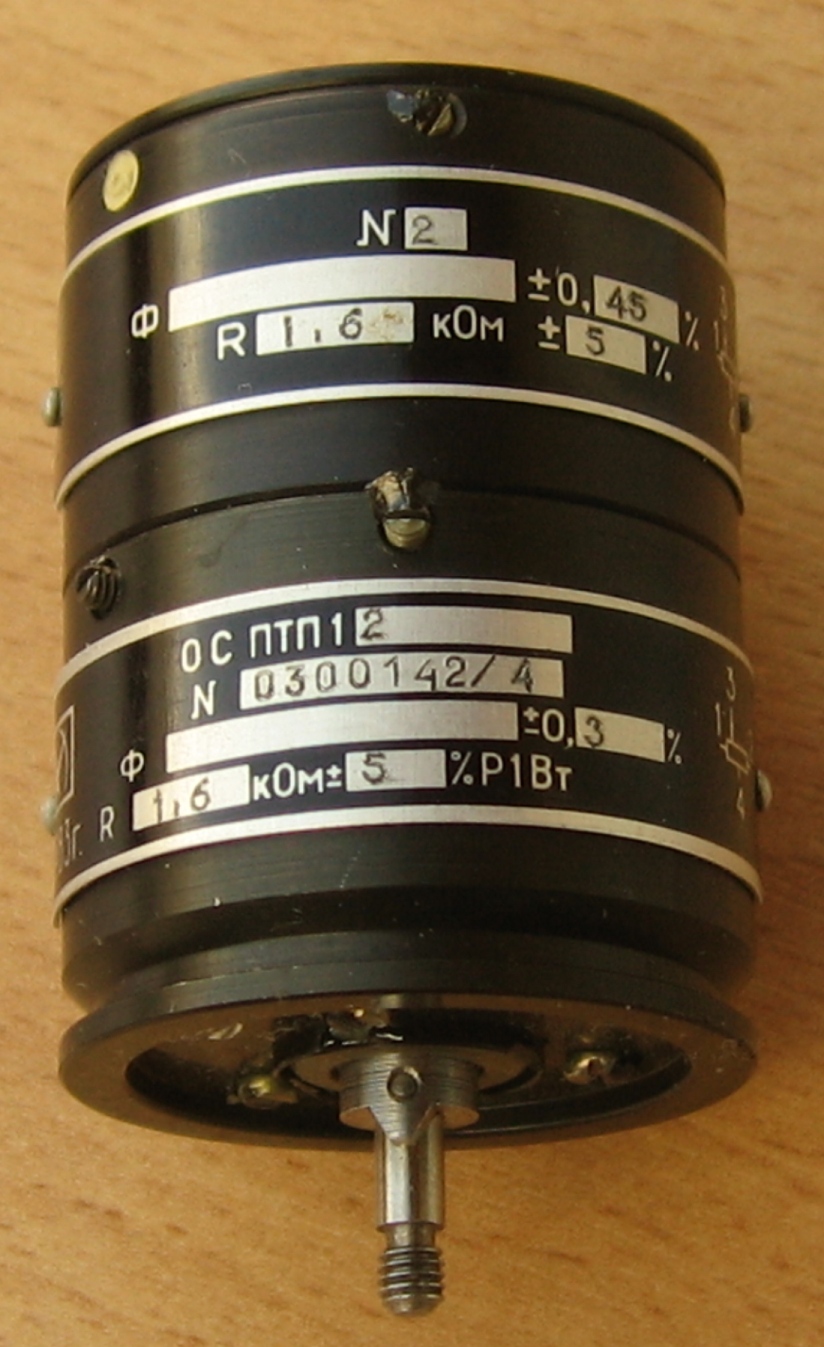

ПТП-12

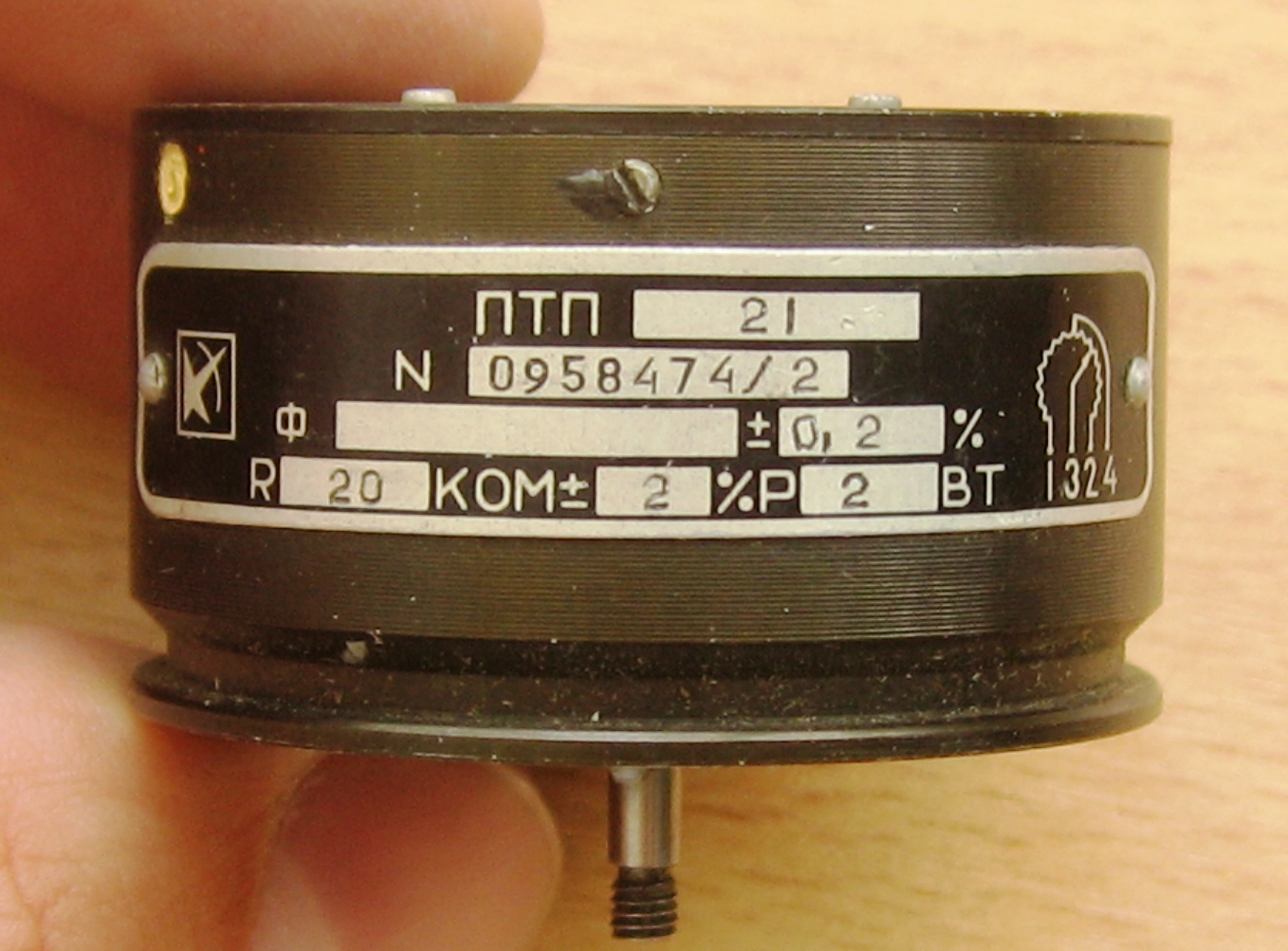

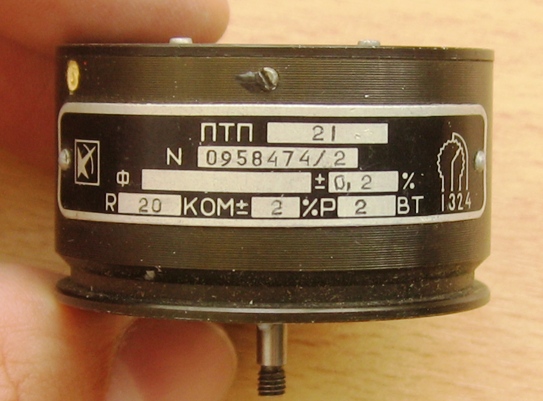

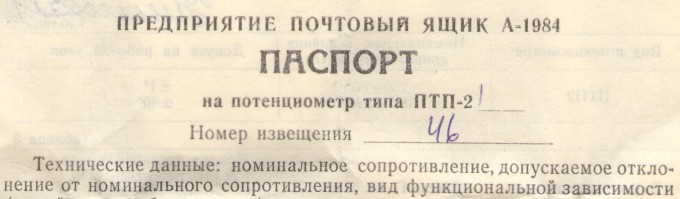

ПТП-21

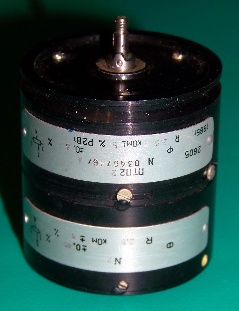

ПТП-22

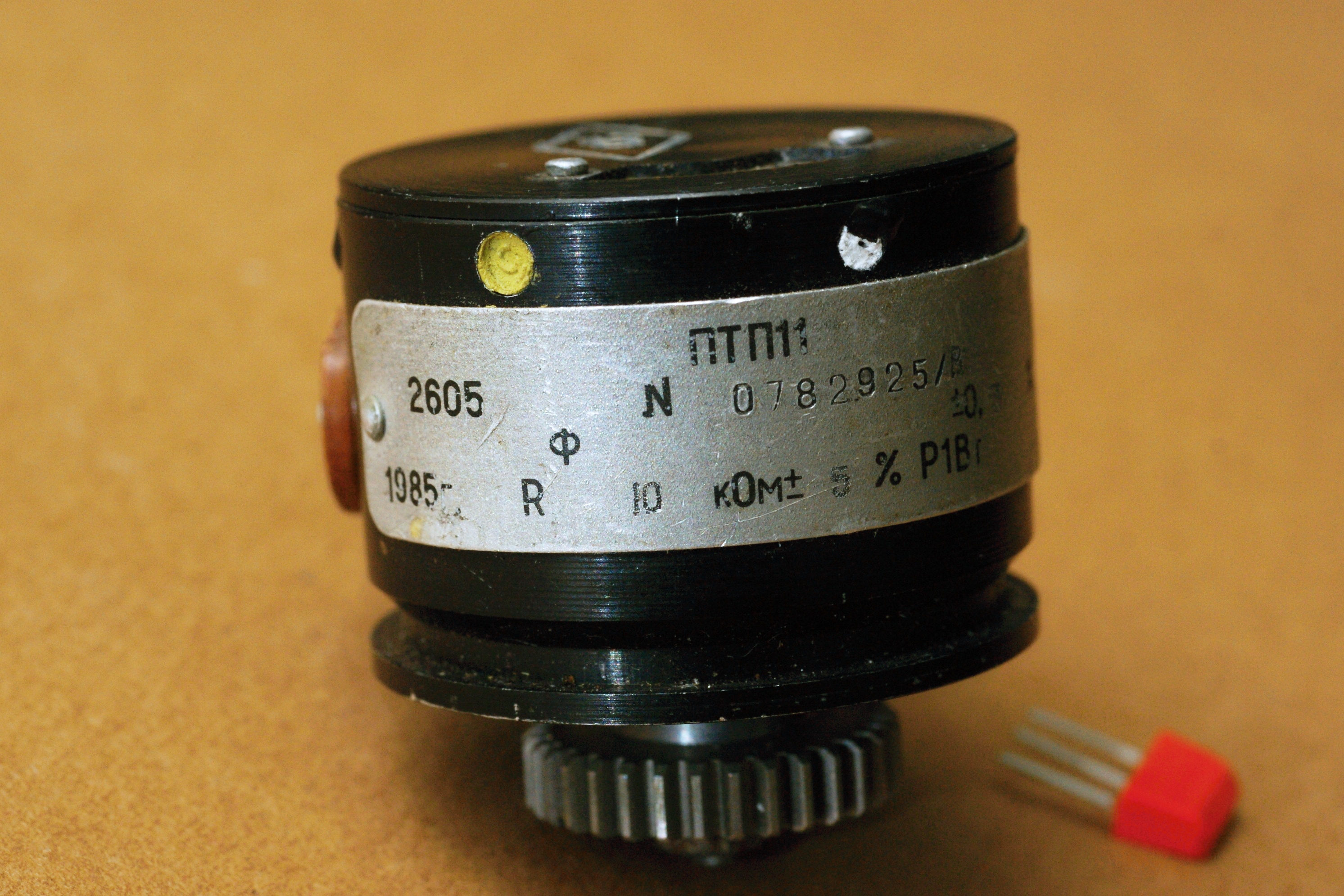

Интересный экземпляр. Производитель скрывается за числовым кодом 2605:


(фото с форума "Портативное ретрорадио")

(фото с форума "Портативное ретрорадио")

(фото с форума "Портативное ретрорадио")

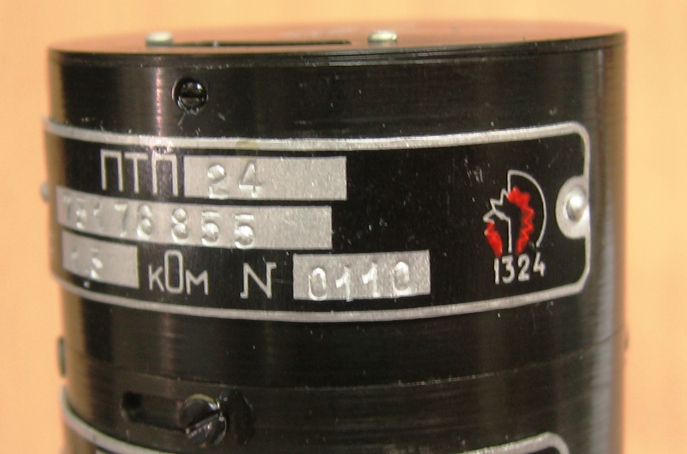

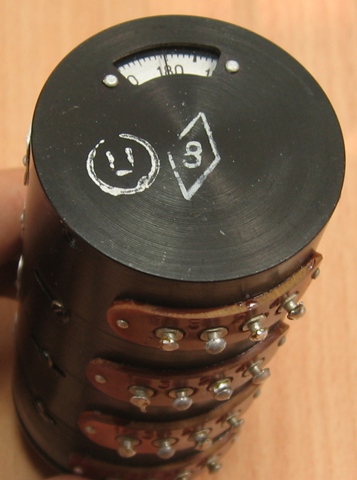

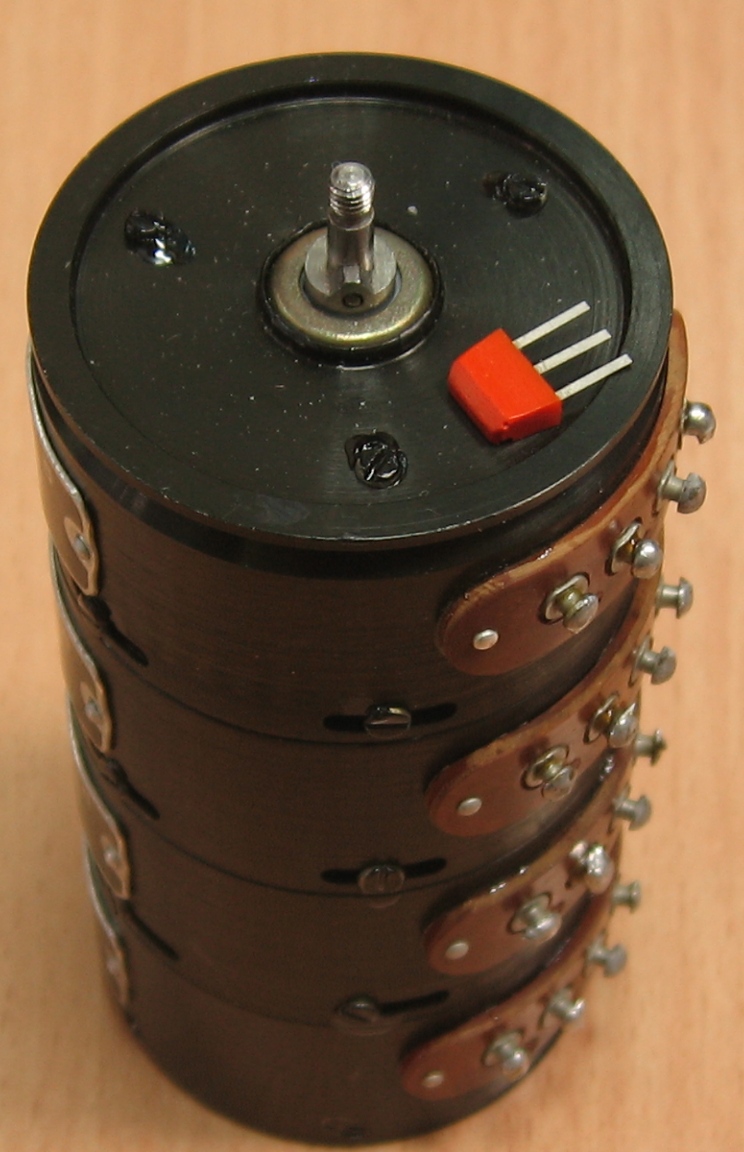

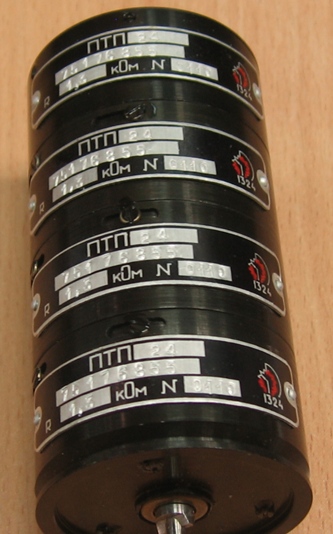

ПТП-24

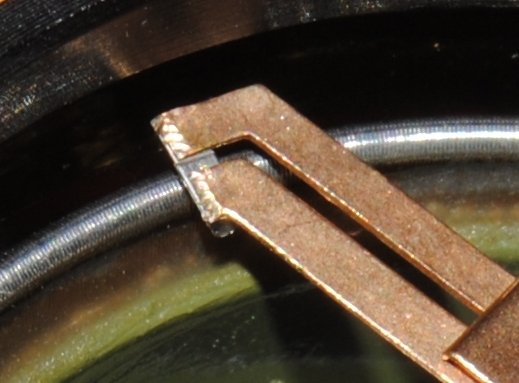

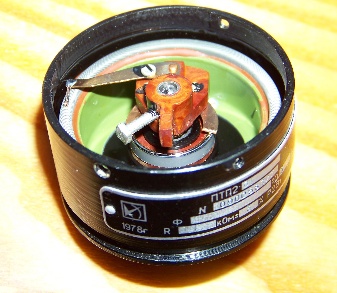

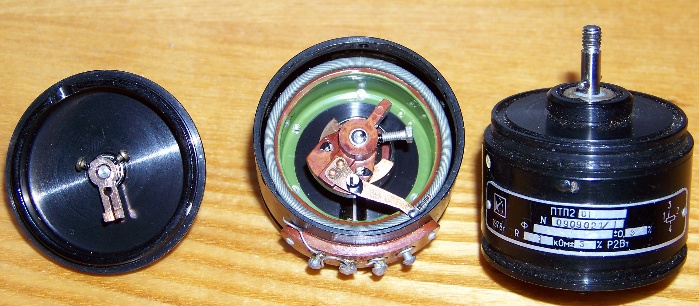

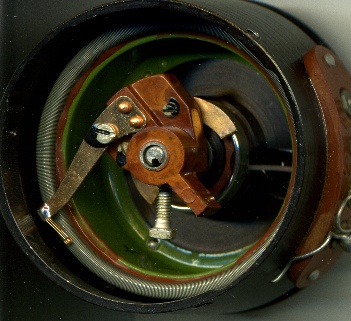

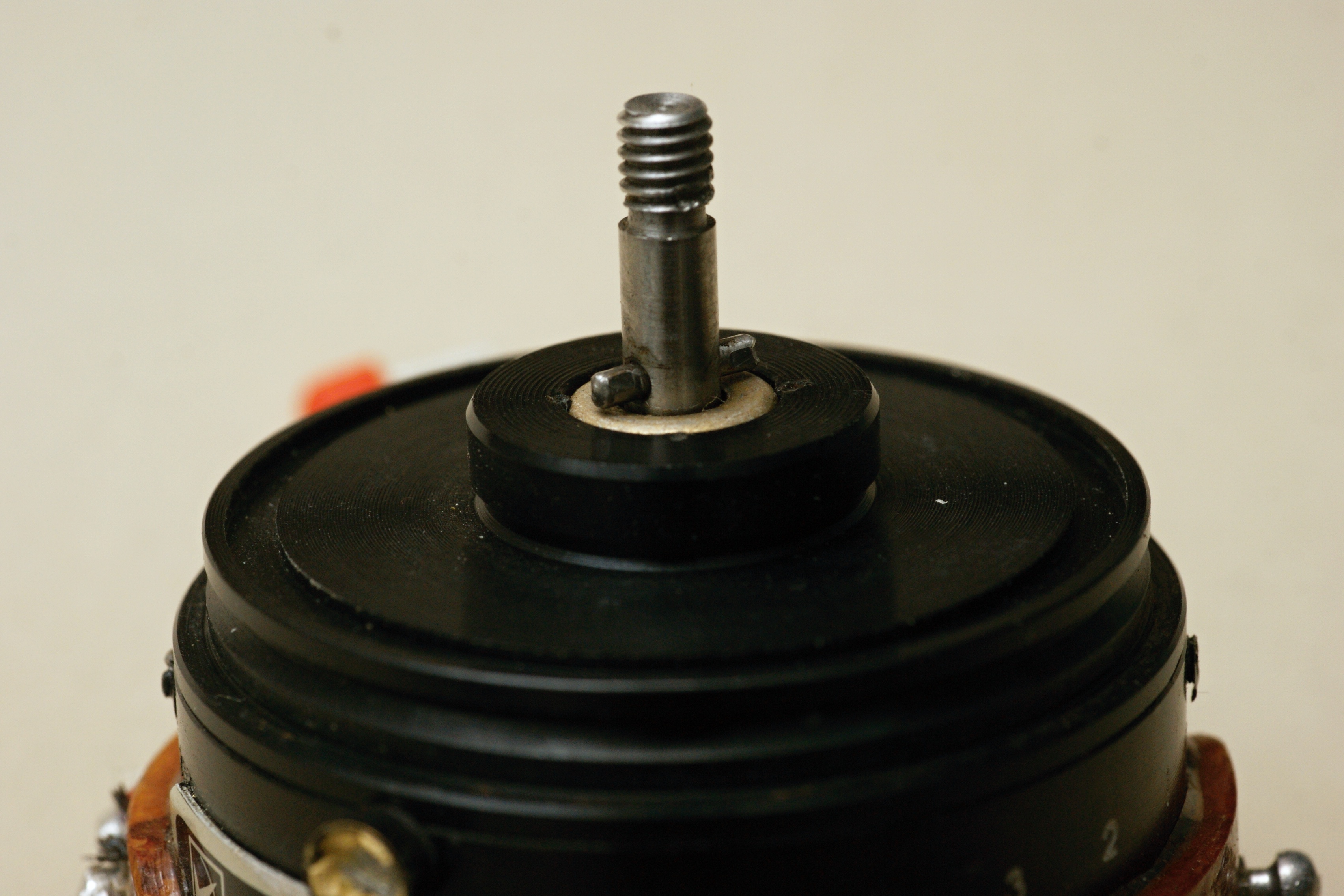

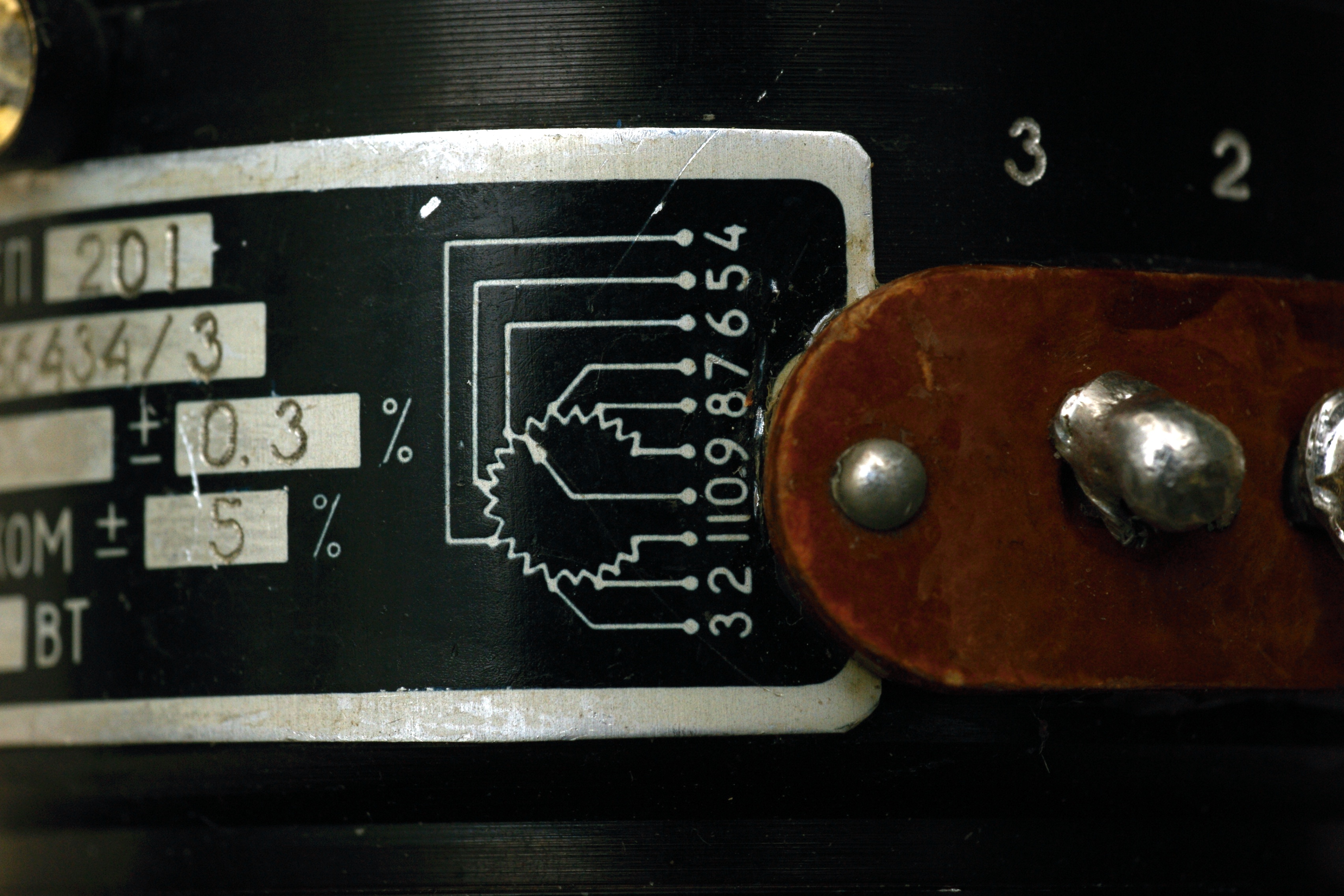

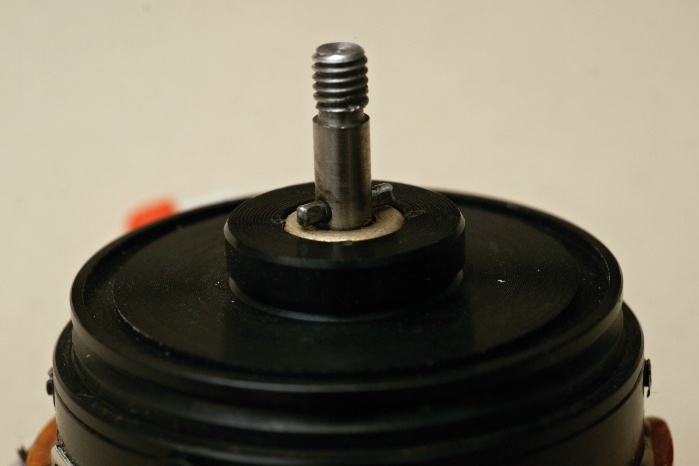

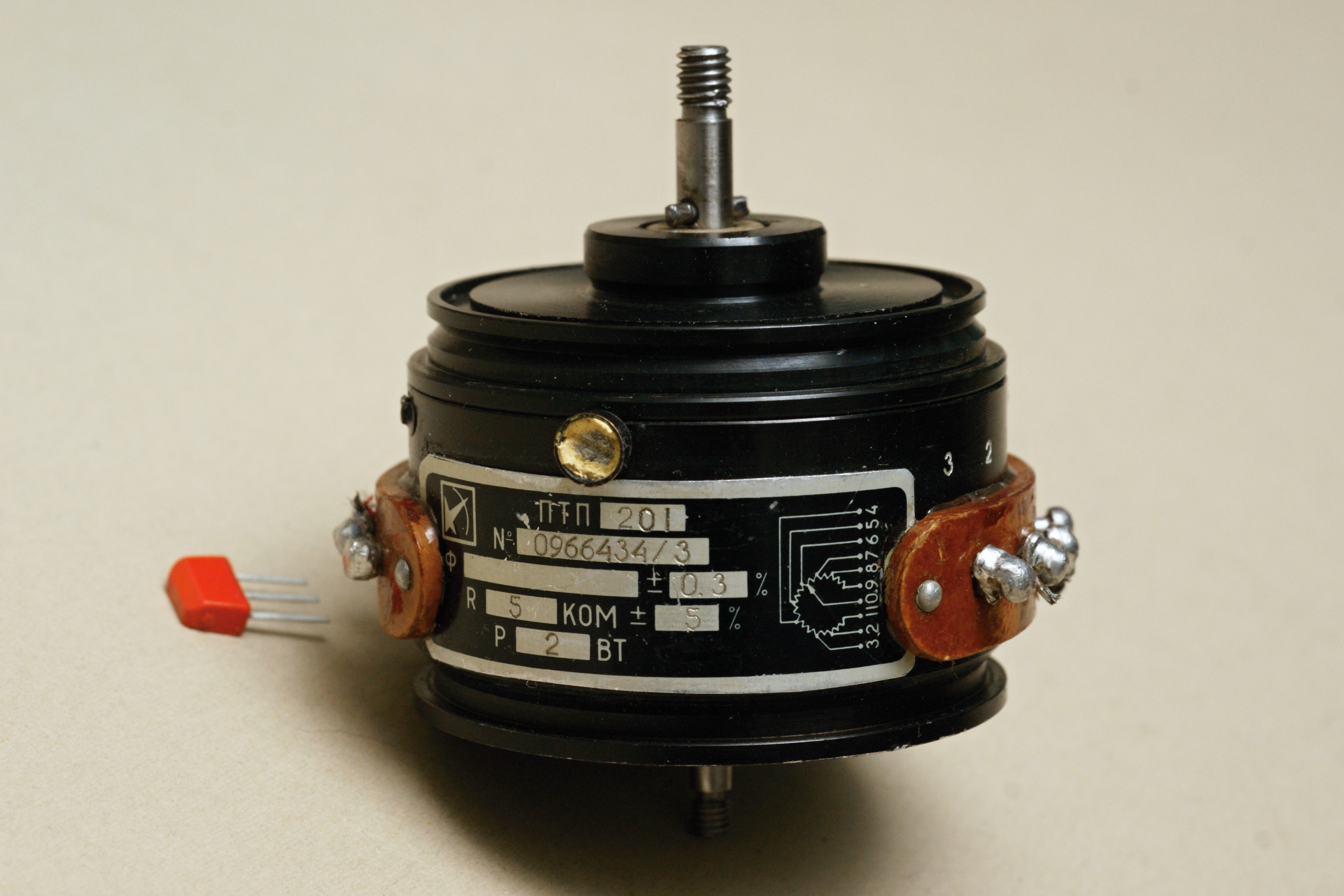

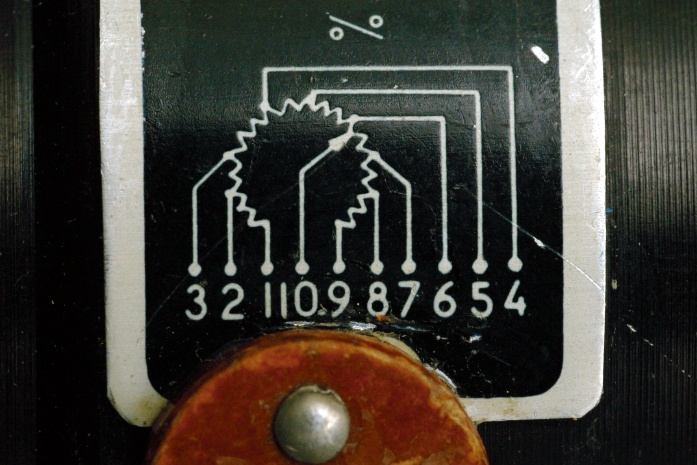

ПТП-201

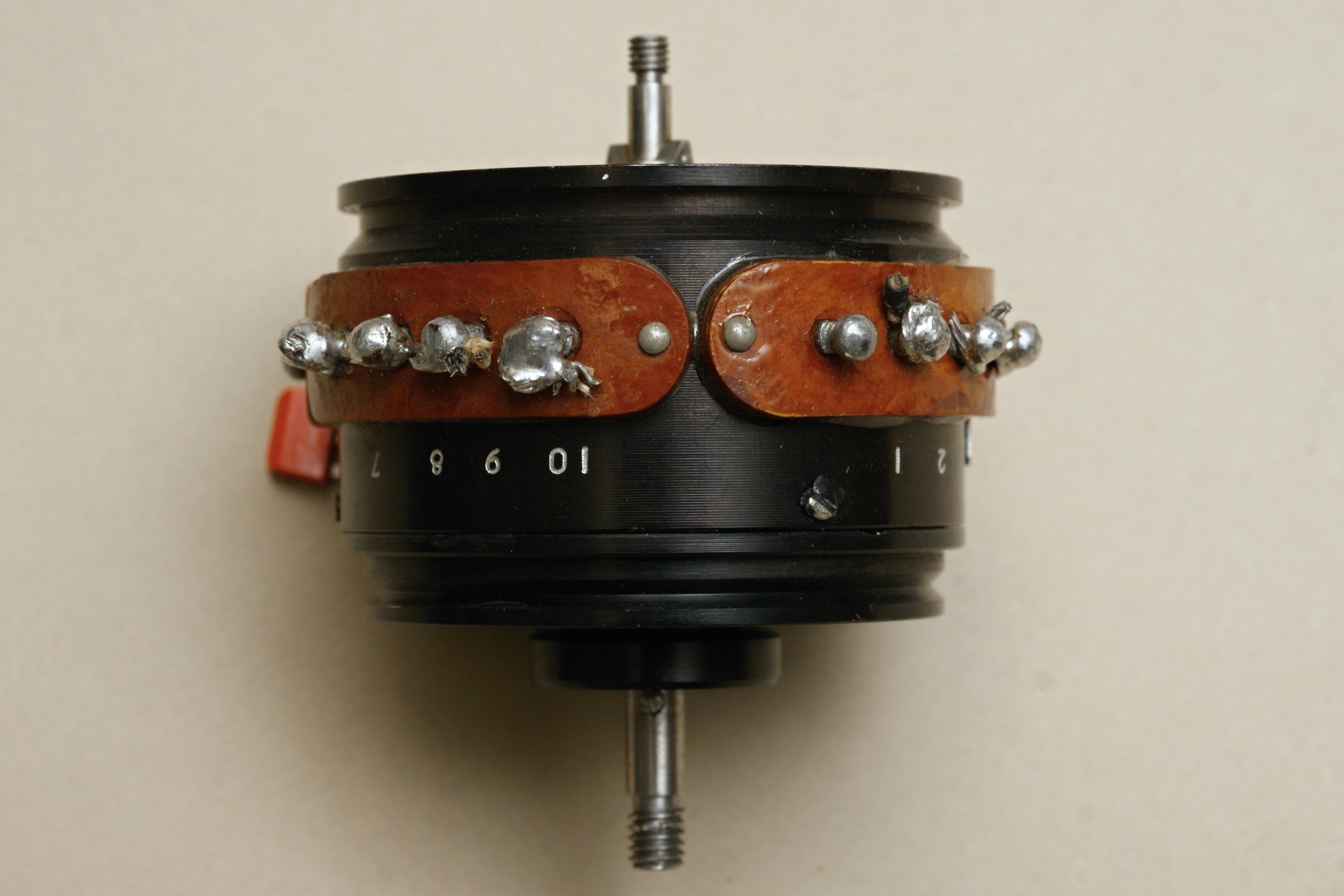

Вариант с двумя выходами оси:


(фото с форума "Портативное ретрорадио")


(фото с форума "Портативное ретрорадио")

(фото с форума "Портативное ретрорадио")

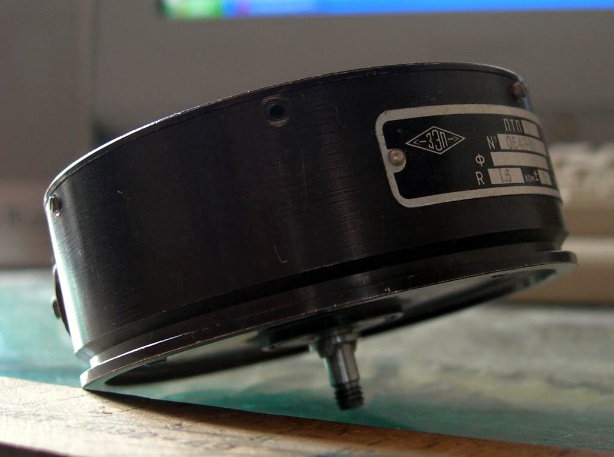

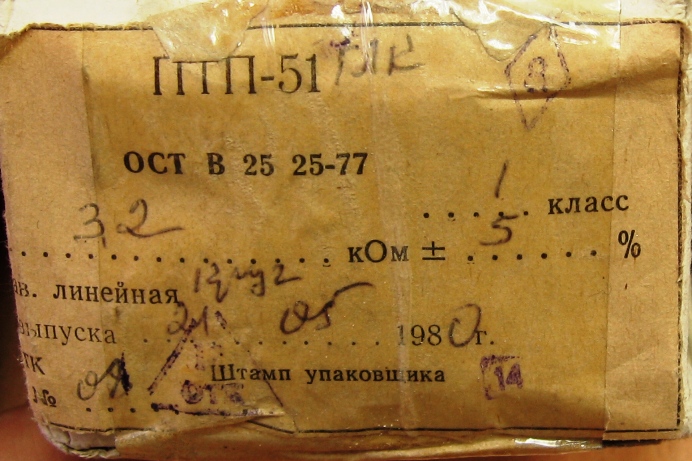

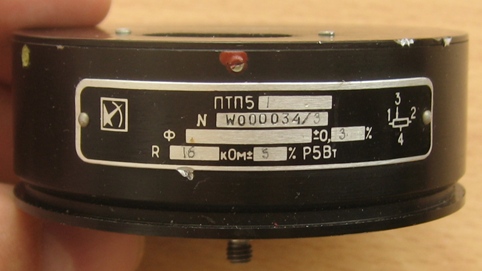

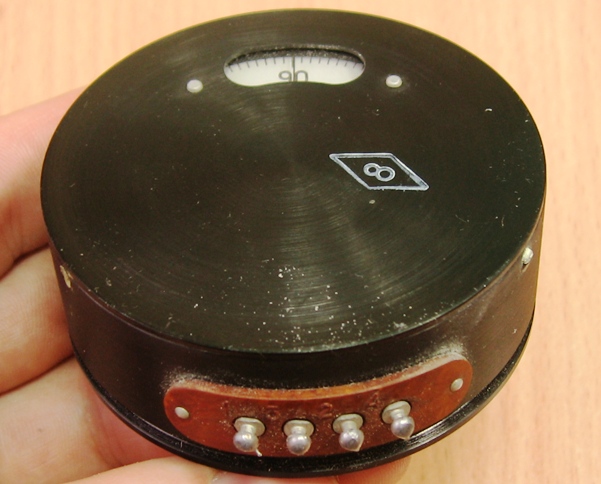

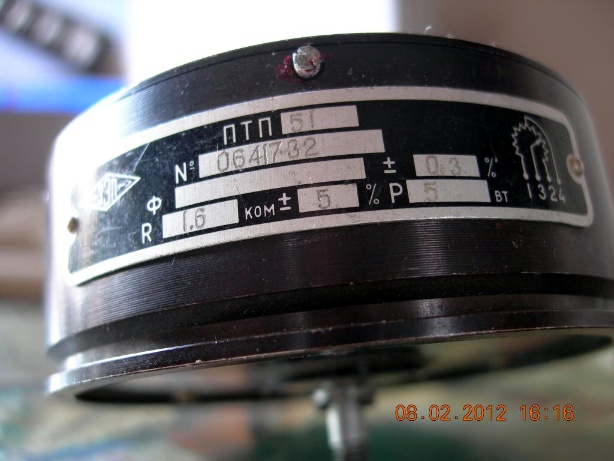

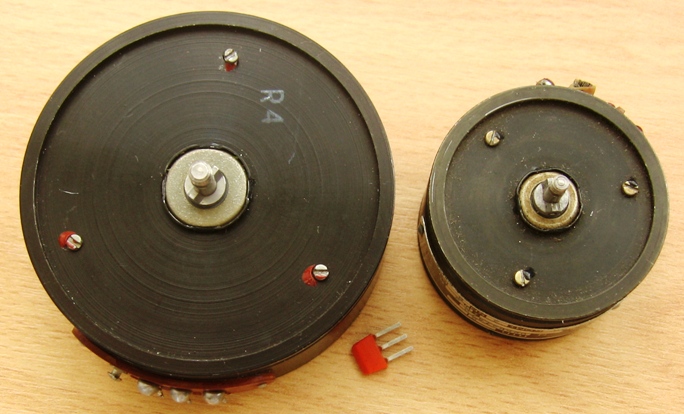

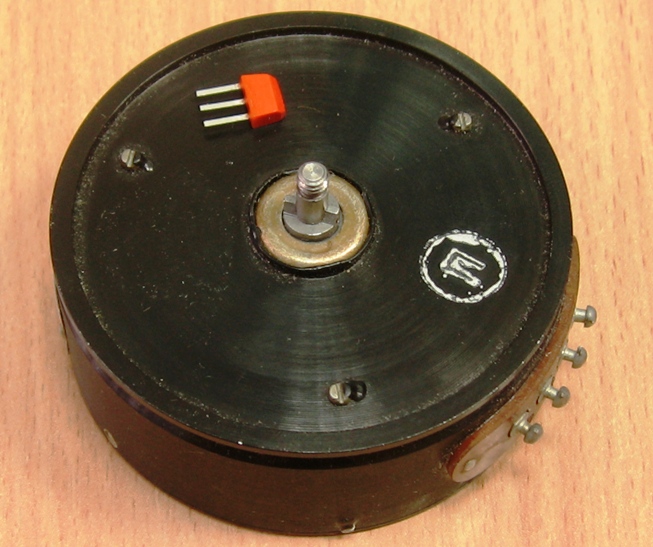

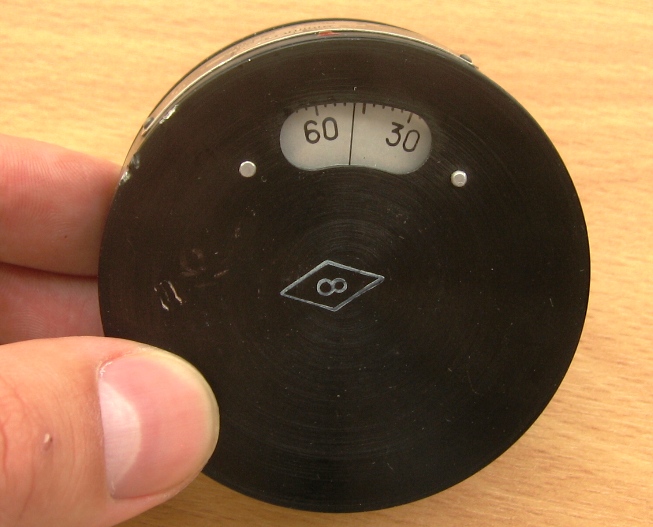

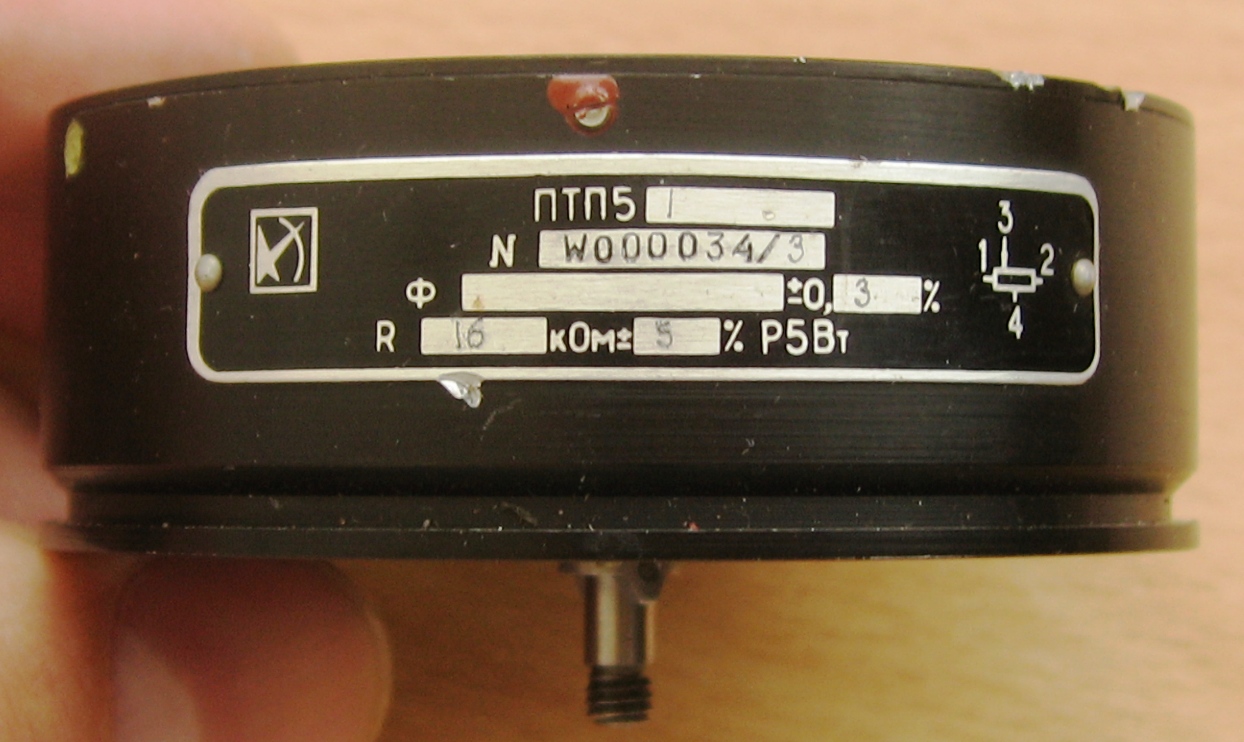

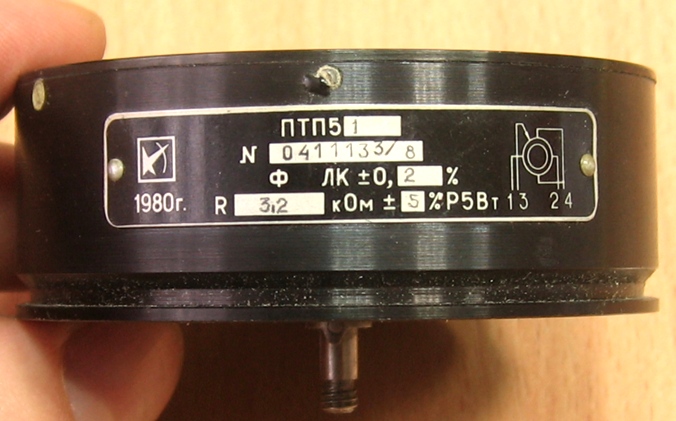

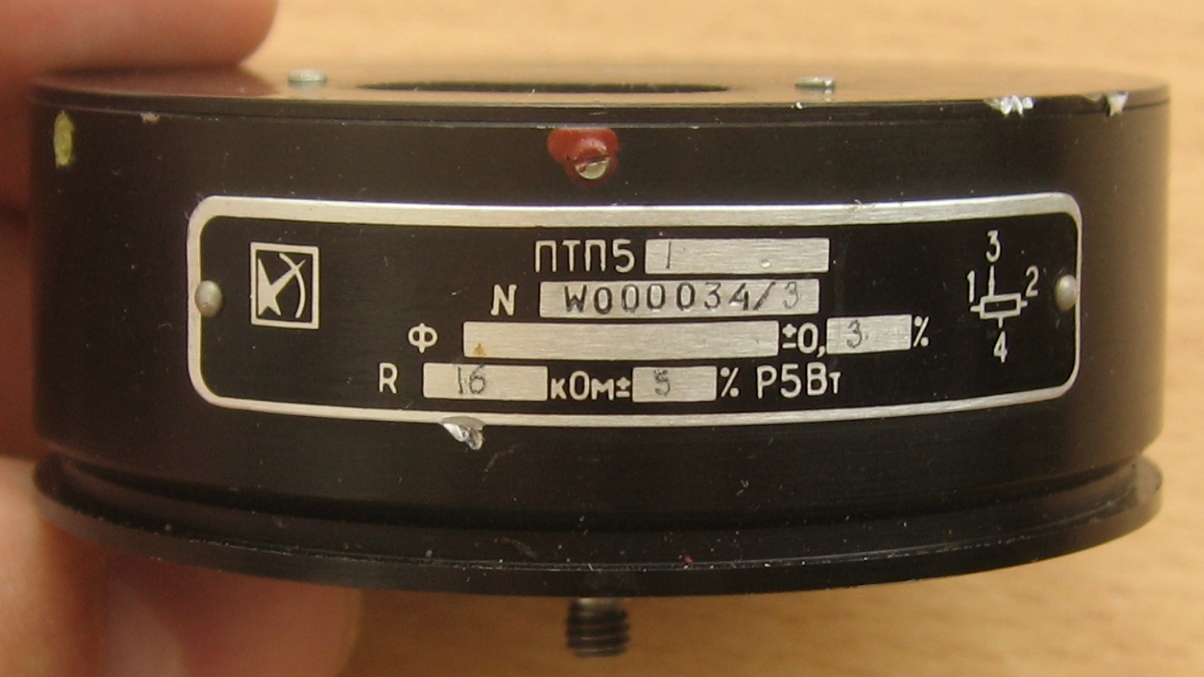

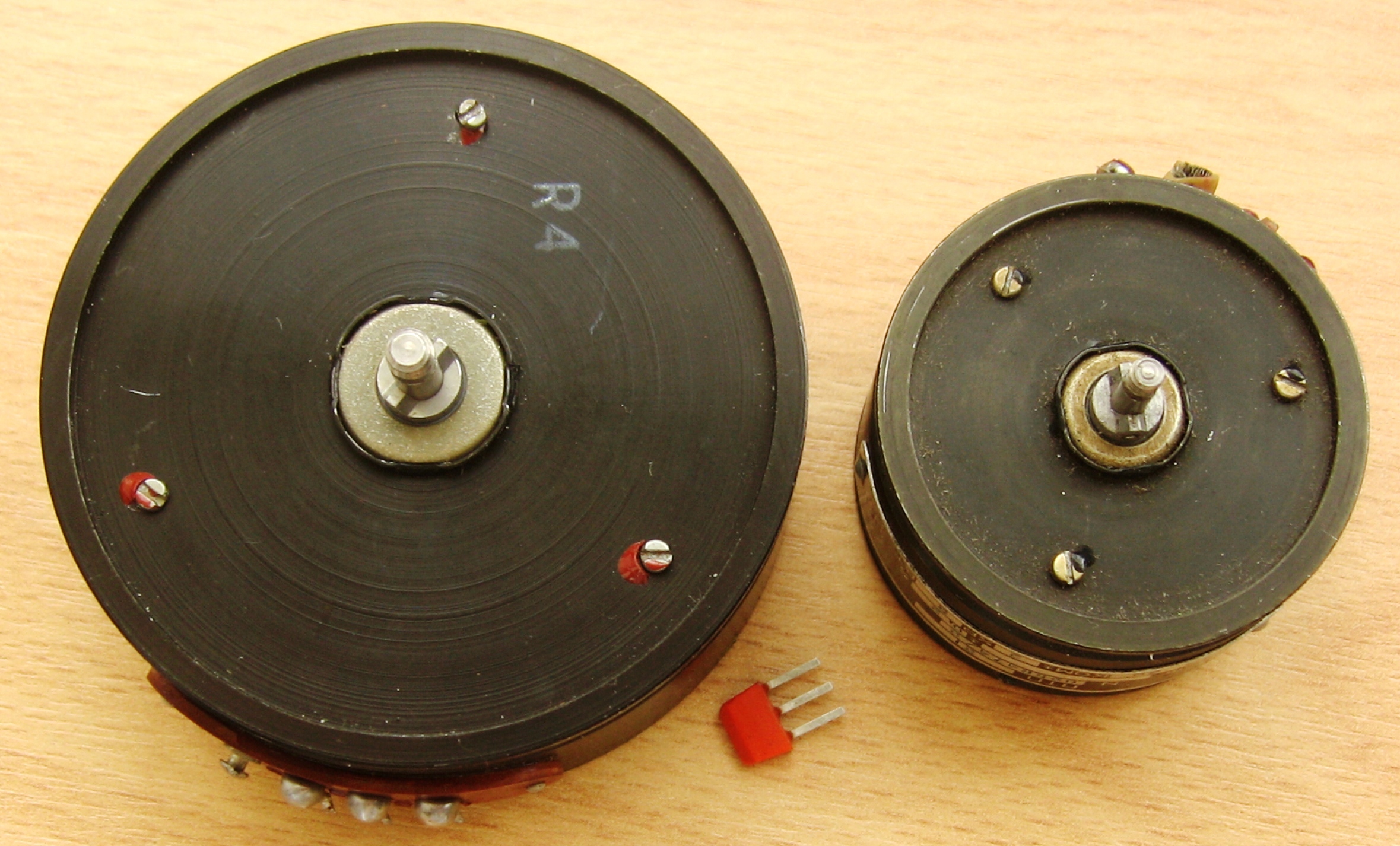

ПТП-51


(фото с сайта Молоток.ру)


(фото с сайта Молоток.ру)

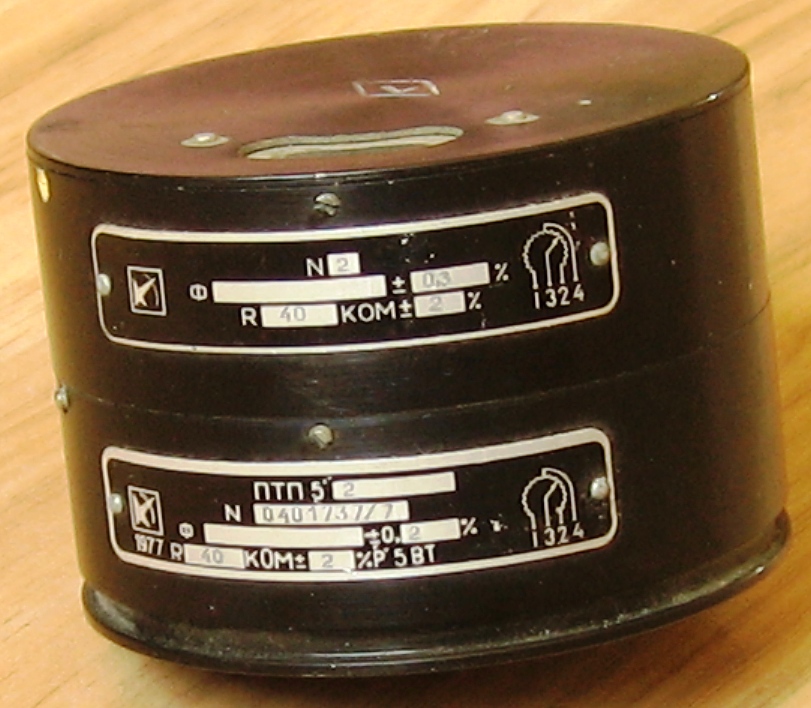

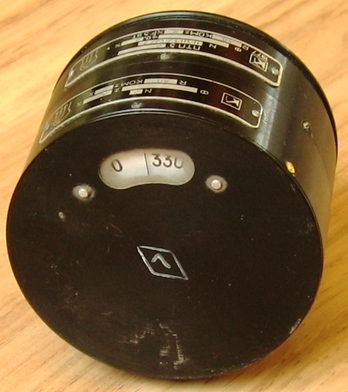

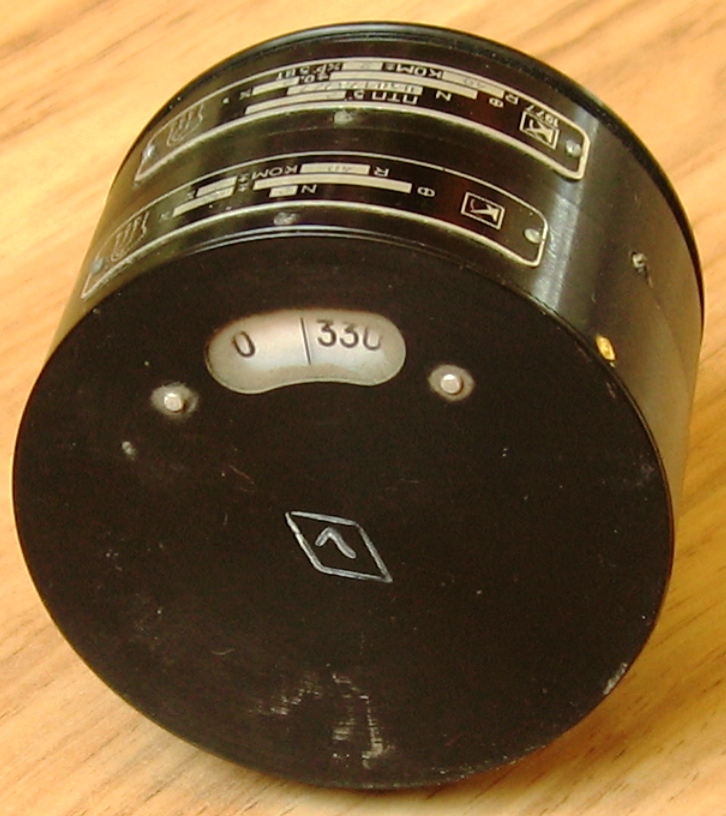

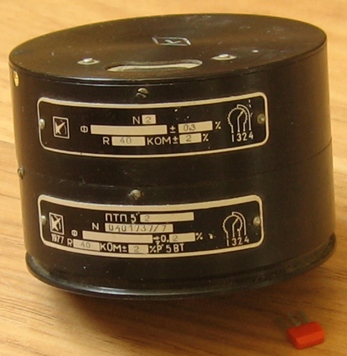

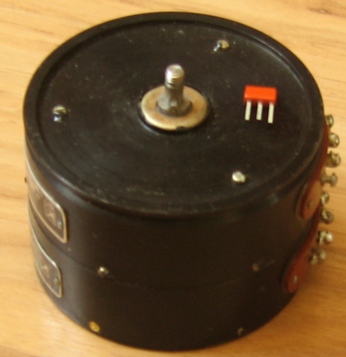

ПТП-52

Паспорт от него

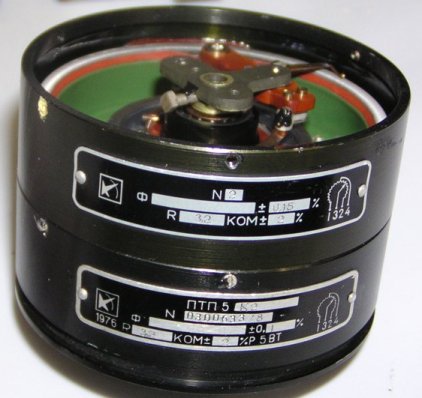

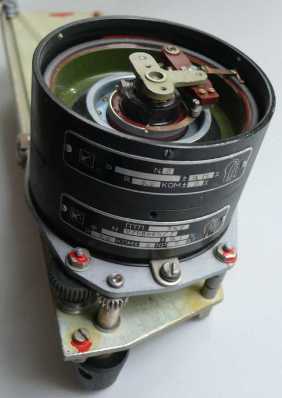

ПТП-5К2

Вот редкий вариант таких резисторов - с коррекцией:


(фото с форума "Портативное ретрорадио")

(фото с форума "Портативное ретрорадио")

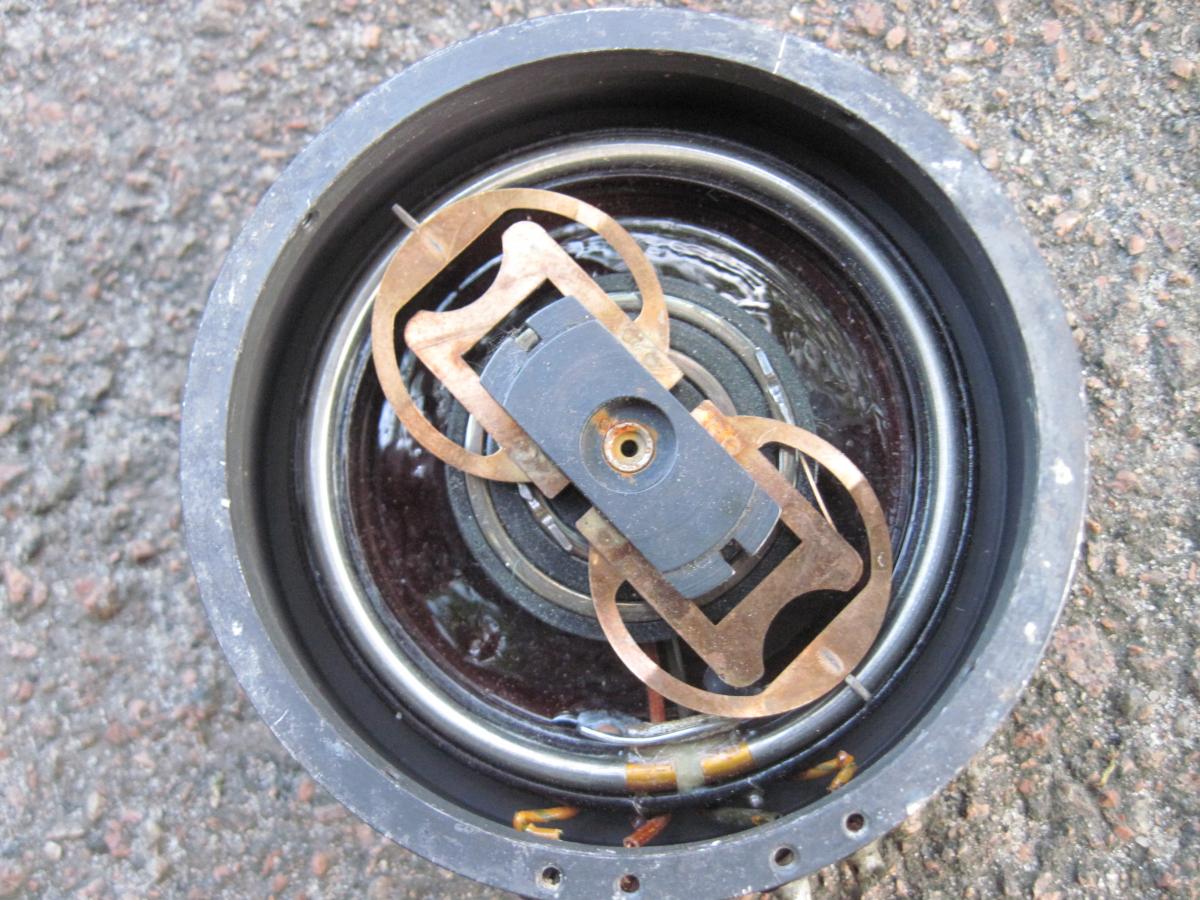

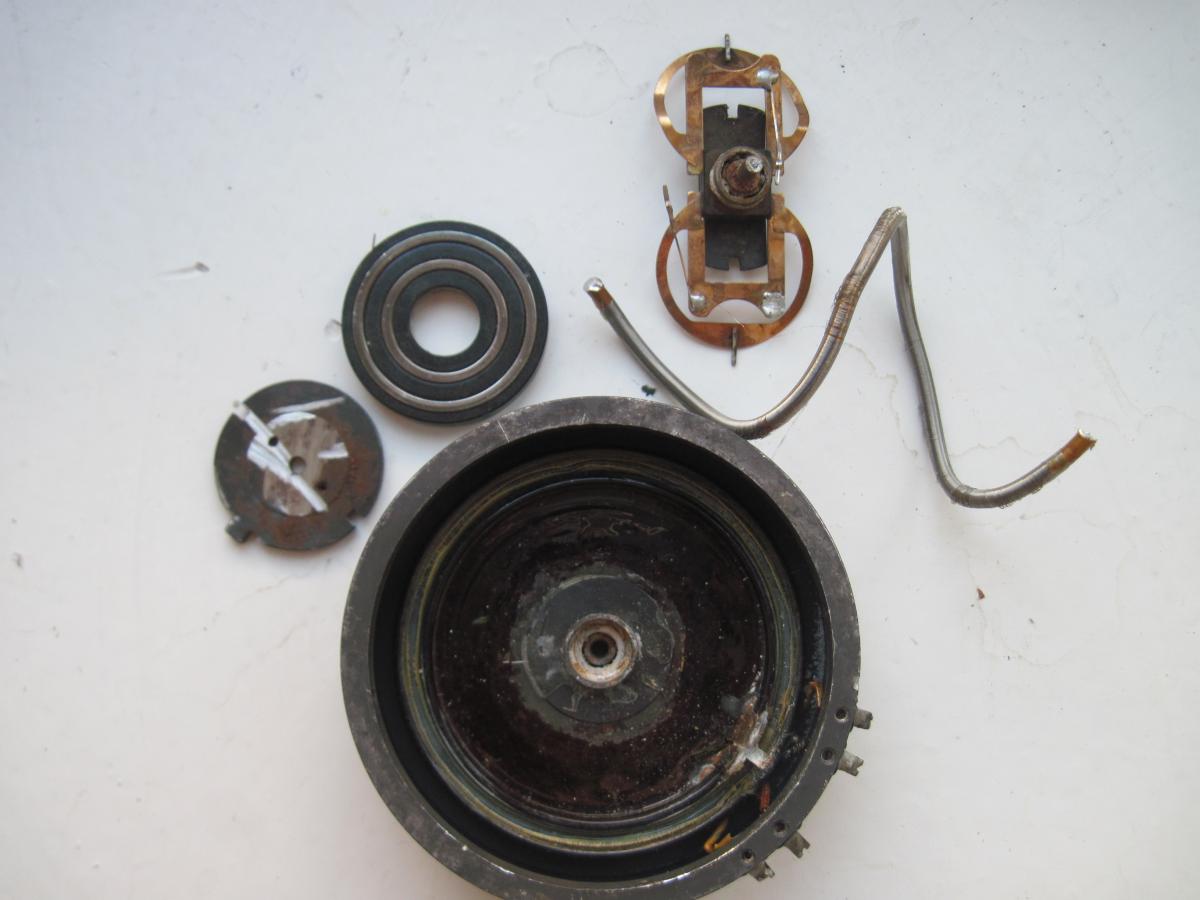

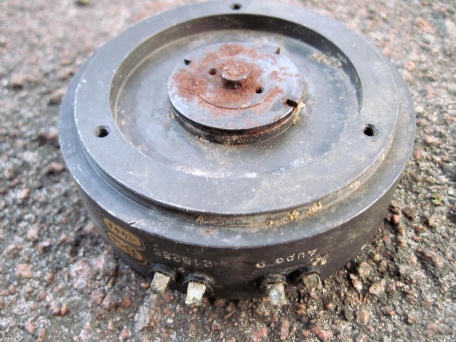

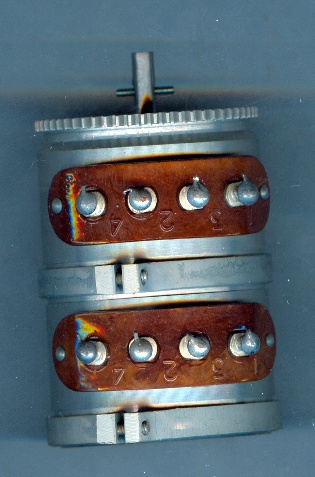

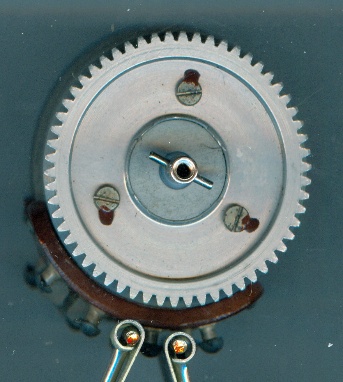

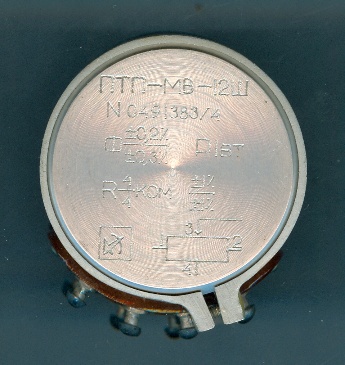

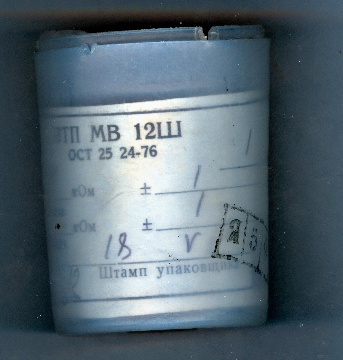

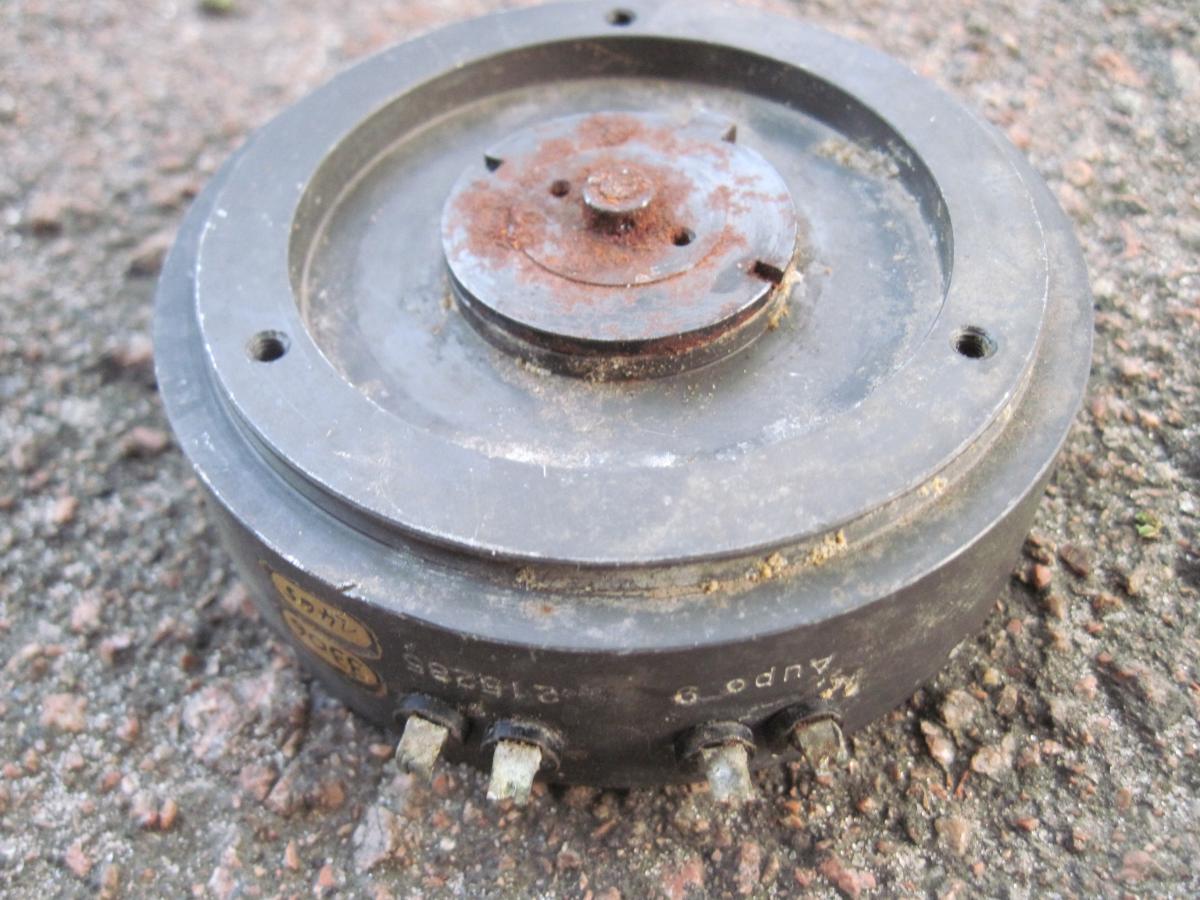

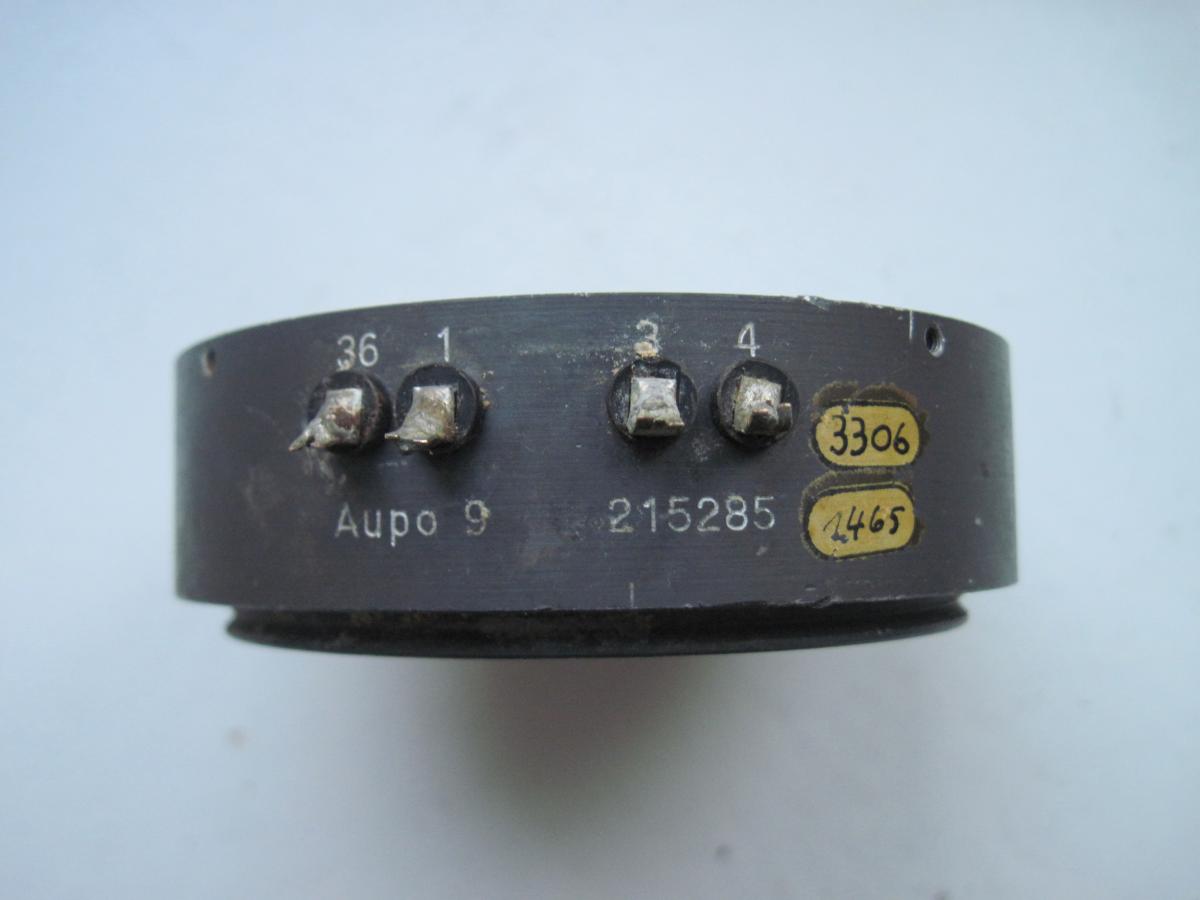

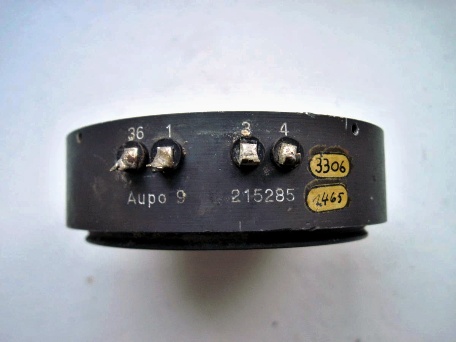

ПТП-МВ-12Ш


(фото с форума "Портативное ретрорадио")

(фото с форума "Портативное ретрорадио")

Странный вариант резисторов - добавлены буквы "МВ" в середину обозначения. Не знаю, в чем их особенность.

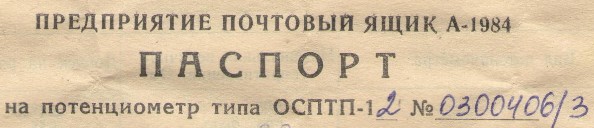

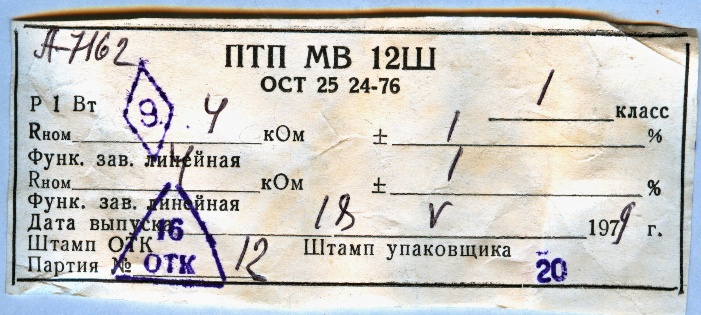

Ясности не добавляет и заводской паспорт...


(фото с форума "Портативное ретрорадио")

(фото с форума "Портативное ретрорадио")





(фото с Форума радиодеталей)

Источники:

1. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
