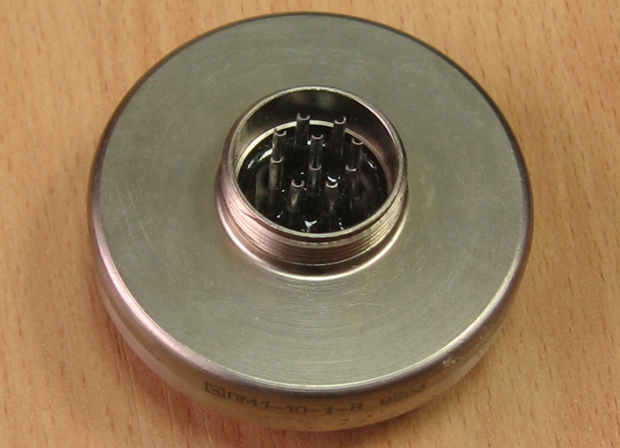

разъемы ПМ1

Довольно редкие разъёмы - для работы при сверхнизких температурах (от 20°К), в криогенной технике.

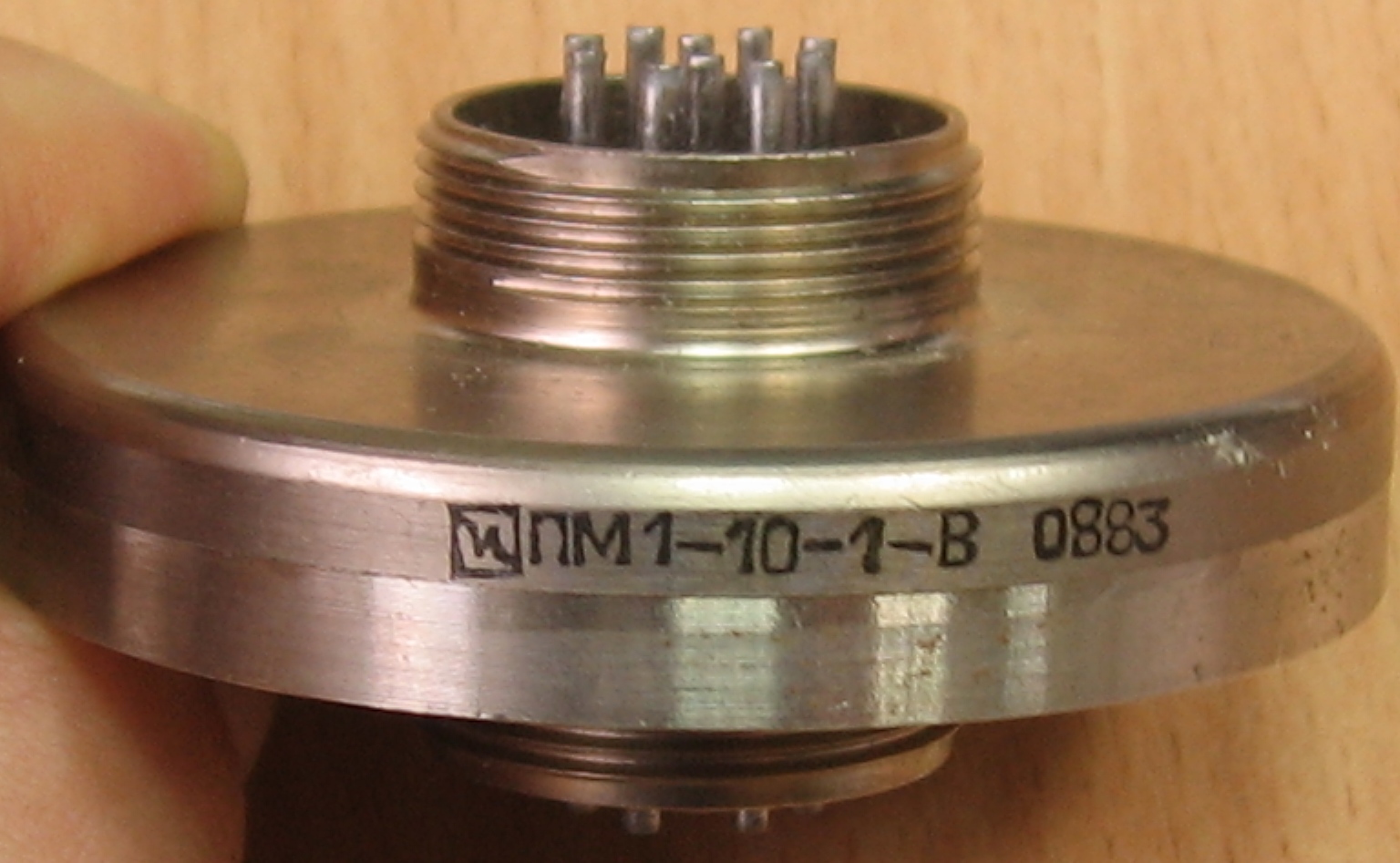

(П)роходные (М)алогабаритные, (1)-й тип, на (10) контактов (бывают от 4 до 50), конструктивный вариант (1 - блочная часть без кожуха), (В)секлиматическое исполнение.

Справочные данные на них.

Они образуют единую группу вместе с блочными РРМ44.

Производитель - завод Атлант, г.Изобильный (Ставропольский край).

Электрические параметры

Максимальное напряжение 560 В
Токовая нагрузка - до 12 А
Сопротивление изоляции 5000 МОм
Диапазон рабочих температур -253 ... +100°С
Допустимая вибрация (диапазон частот 1-2500 Гц) - 30g
Многократные удары - до 35g
Одиночные удары - до 150g
Минимальная наработка - 88000 ч
Количество сочленение-расчленений - 250
Срок сохраняемости 12 лет
При давлении 40 кгс/см2 с одной стороны и разрежении 1х10-7 мм рт.ст с другой стороны утечка гелия не должна превышать 5х10-7 л*мкм*рт.ст./с
