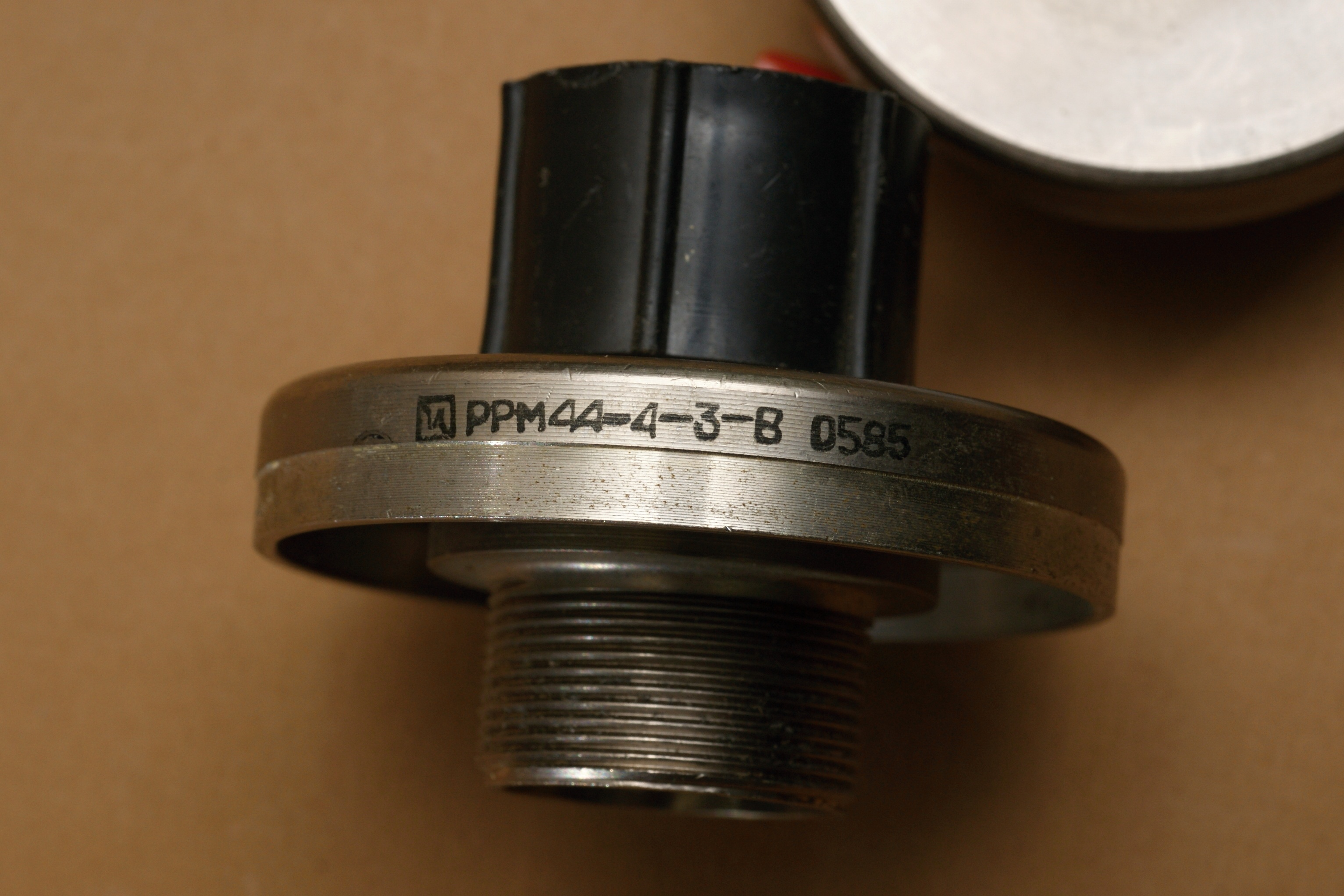

РРМ44

Интересные и редкие (Р)азъемы с (Р)езьбовым сочленением, (М)алогабаритные, (44)ой разработки. Необычность их в назначении - они разработаны для работы при сверхнизких температурах, от -253°С, в криогенной технике.

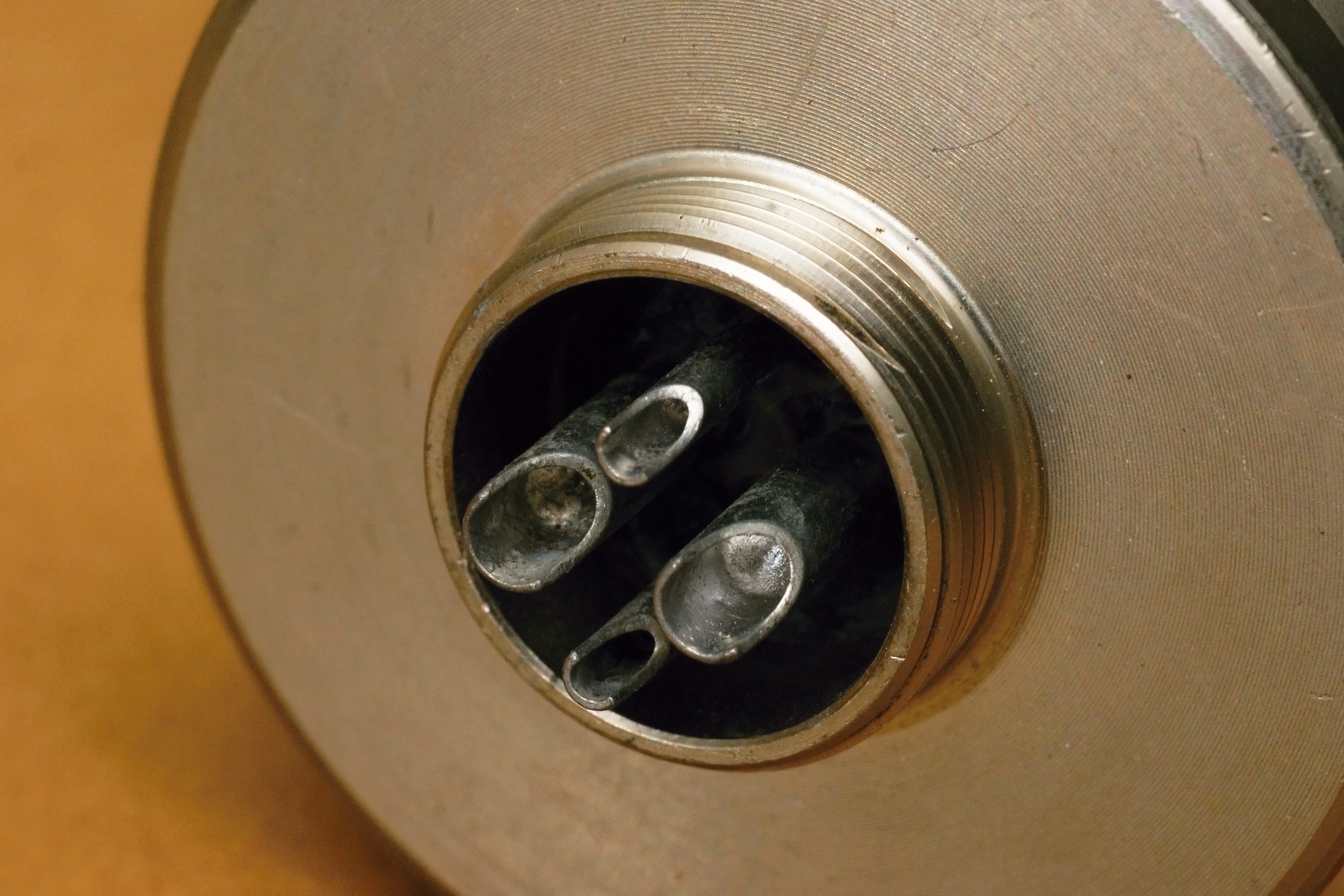

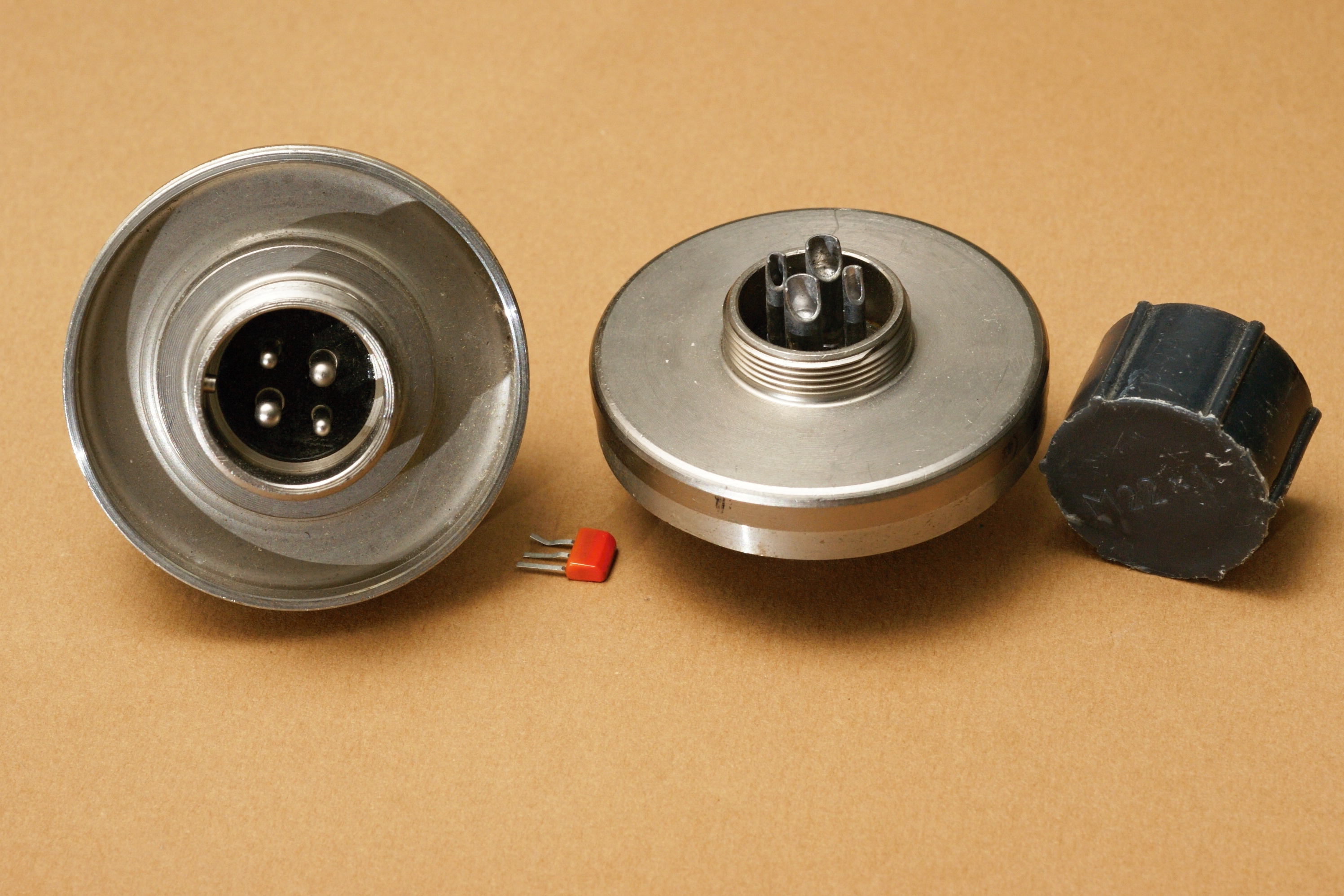

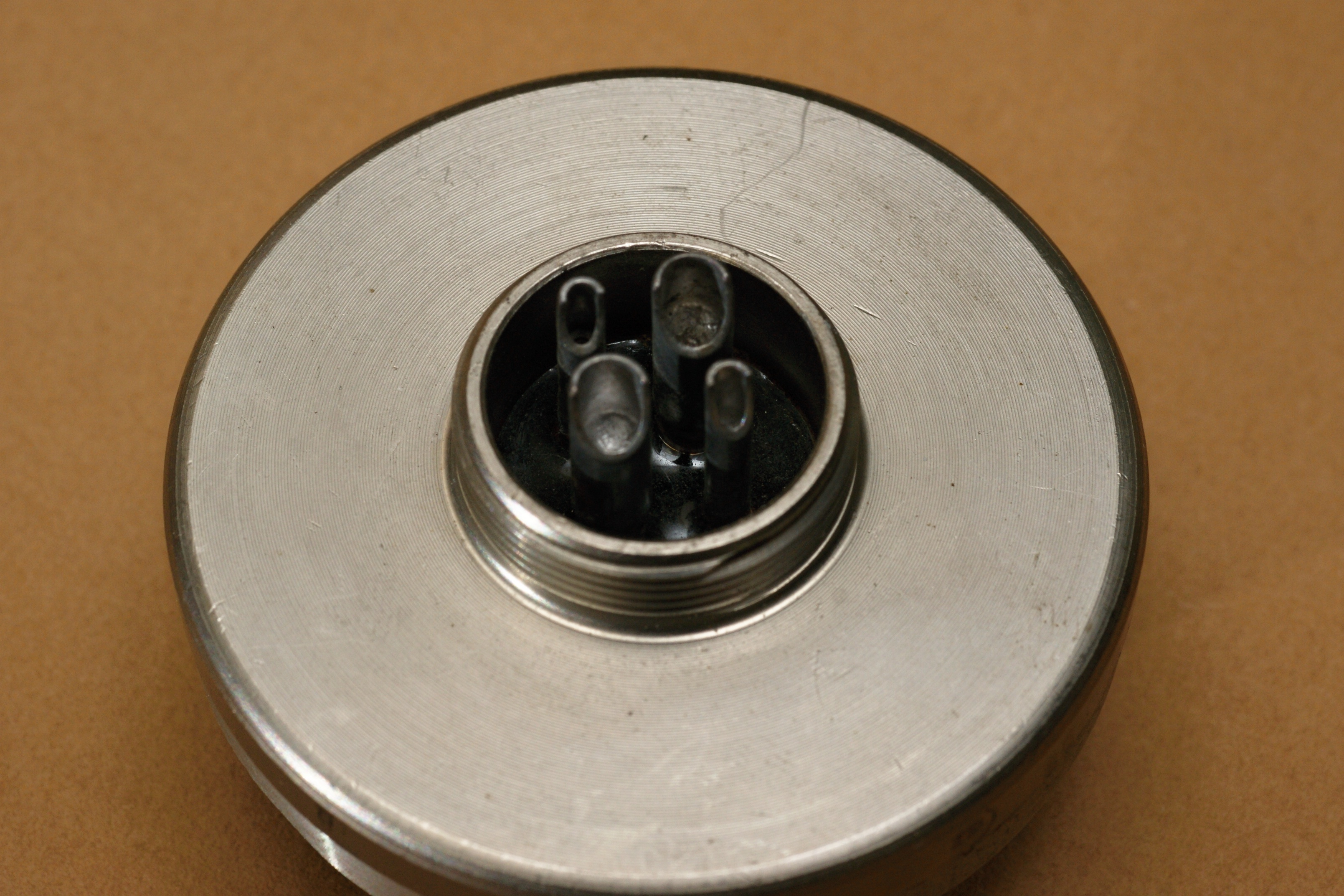

Это диктует и технические особенности - соединители представляют собой один конструктивный вариант, герметичные вилки, и выполнены по технологии спая стекла с прецизионным сплавом. Любопытно, что стекло в них применено не привычное прозрачное, а в виде черной смолоподобной массы.

Ассортиментный ряд включал в себя пять типоразмеров (уже в послесоветское время он был расширен до десяти), с количеством контактов от четырех до пятидесяти и диаметром присоединяемой резьбы от М14 до М42; см. также переходники ПМ1.

Максимальная токовая нагрузка - не более 12 А; максимальное напряжение - не более 560 В (ампл.).Соединители высокогерметичны - при давлении до 40 кгс/см2 с одной стороны и разрежении 1x10-7 мм рт. ст. с другой стороны утечка гелия - не более 5x10-7 л·мкм рт.ст.·с-1.

Справочные данные на них.

Производитель - завод Атлант (г.Изобильный, Ставропольский край).

Источники:

1. Информационный каталог "Радиокомпоненты" Том 1. Москва, РКЦ "Риком".
2. Отраслевой руководящий документ. Изделия соединительные и установочные. Сборник справочных листов. РД 11 0620.1-2005. Книга 1. ОАО "Российский научно-исследовательский институт "Электронстадарт". 2005.
