ПО

резистор ПО

(П)роволочные (О)стеклованные.

Это аналоги и, отчасти, предшественники широко известных резисторов ПЭВ.

Представляют собой керамическую трубку с навитой на ней проволокой из специальных сплавов, покрытой слоем эмали.

Изначально они были разработаны для применения в радиовзрывателях. Производитель - завод № 794 Минавиапрома, он же питерский завод «Радиоприбор», в дальнейшем вошедший в состав НПО "Ленинец".

 резистор ПО

Электрические параметры

Диапазон выпускаемых номиналов - по одному справочнику 10 Ом ... 30 кОм, по второму 0,9 Ом ... 50 кОм

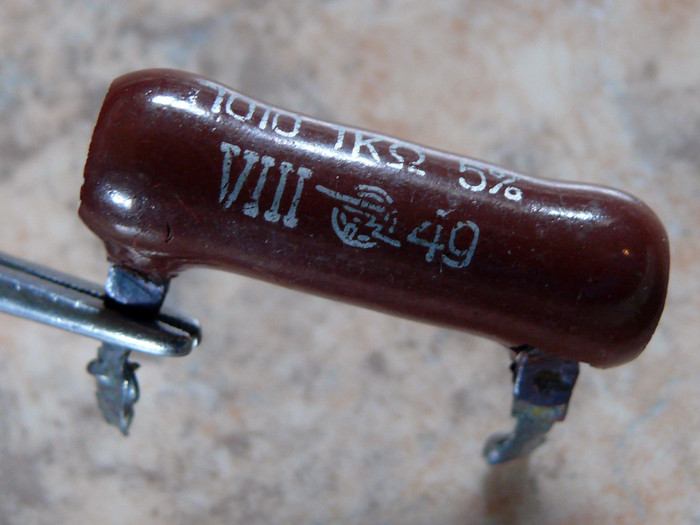

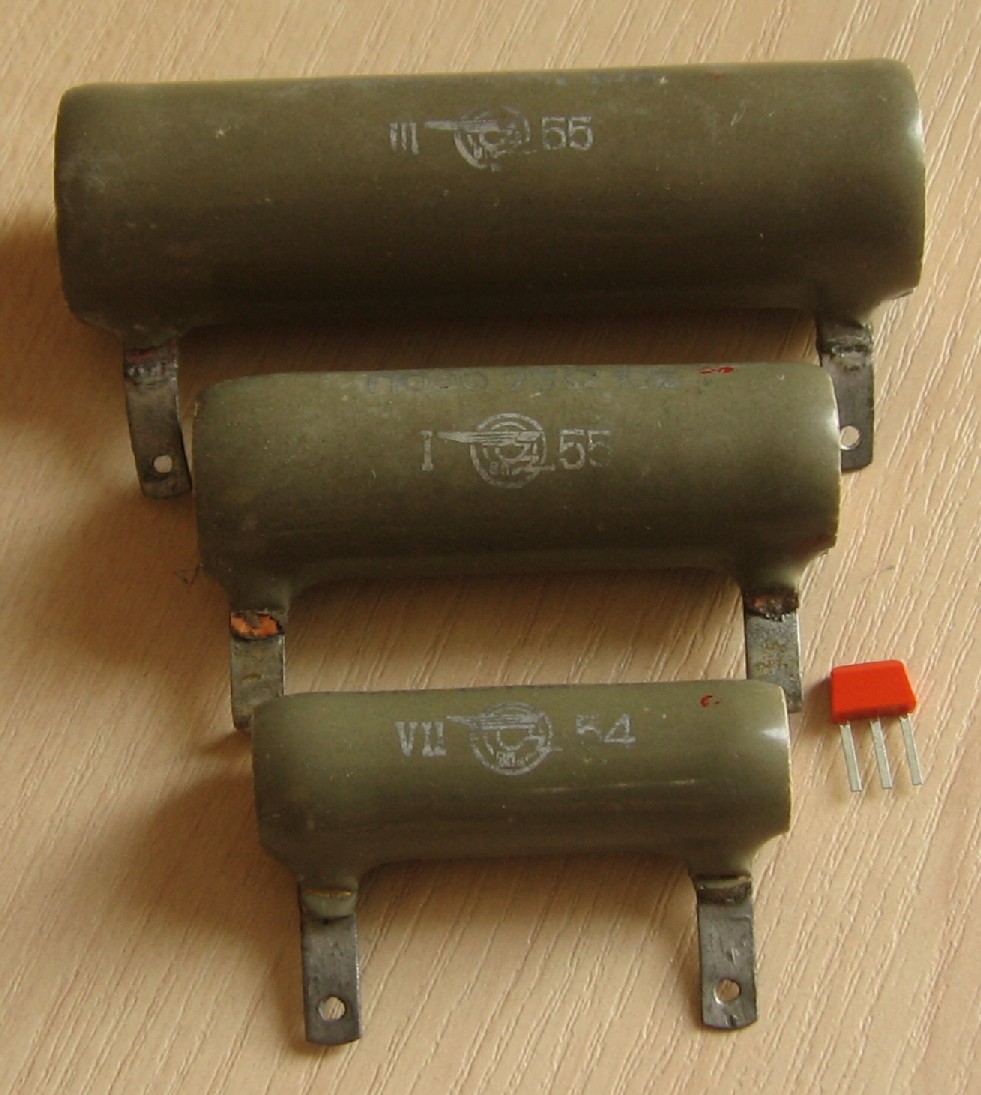

Максимально допустимая рассеиваемая мощность - по одному от 15 до 150 Вт (что явно ошибочно, см. верхнее фото), по второму - более 8 Вт
Рабочая температура - не более +300°С

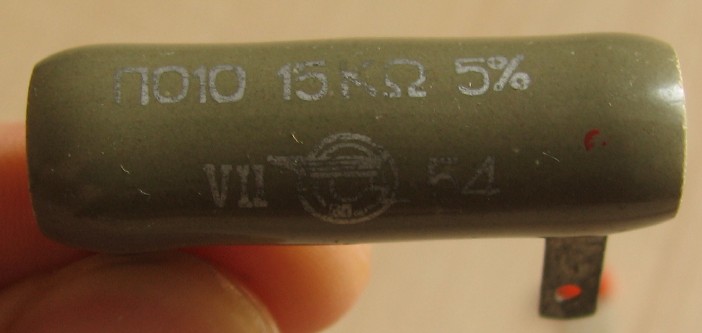

резистор ПО

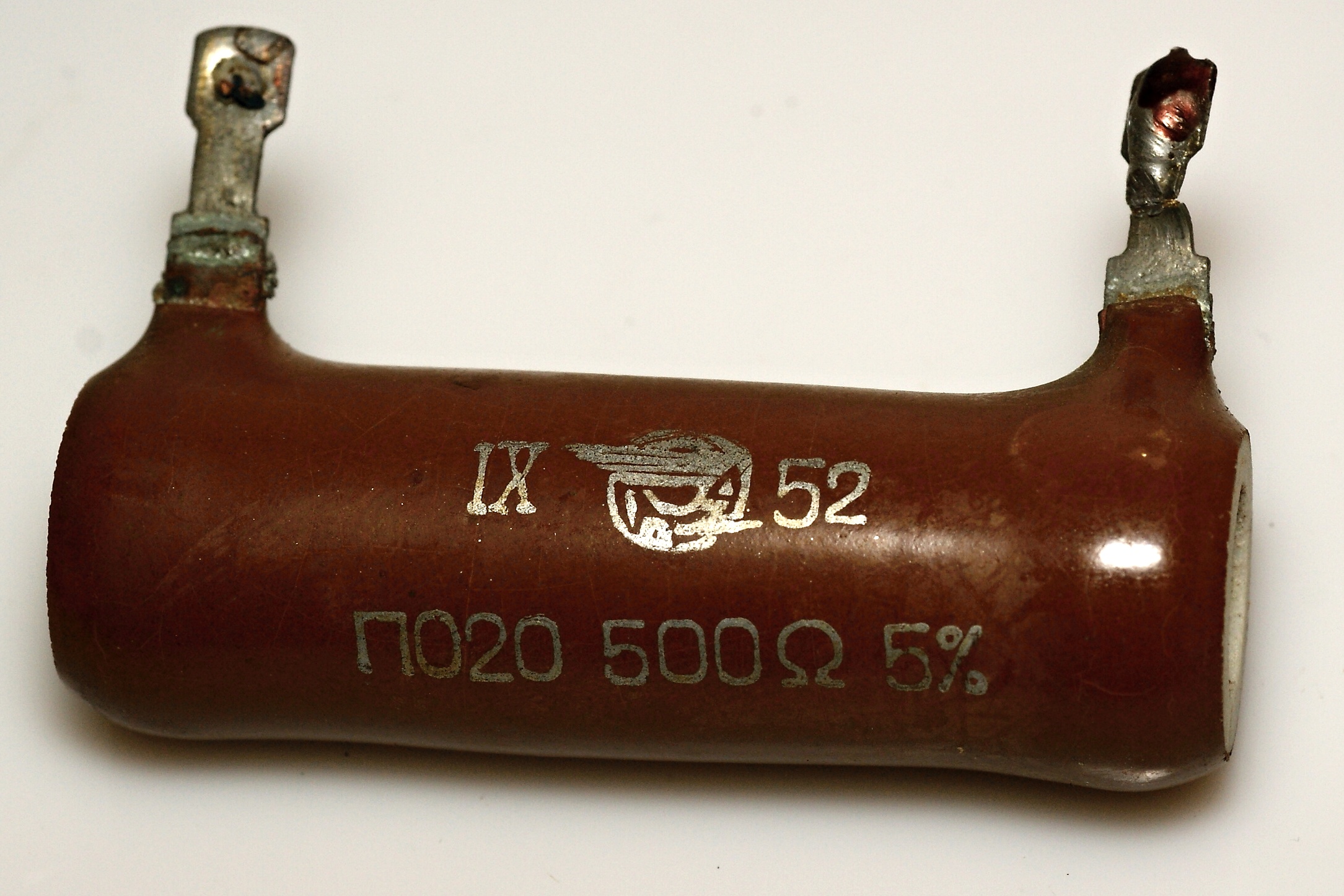

резистор ПО

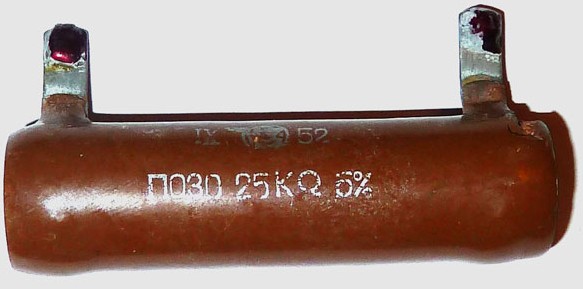

резистор ПО

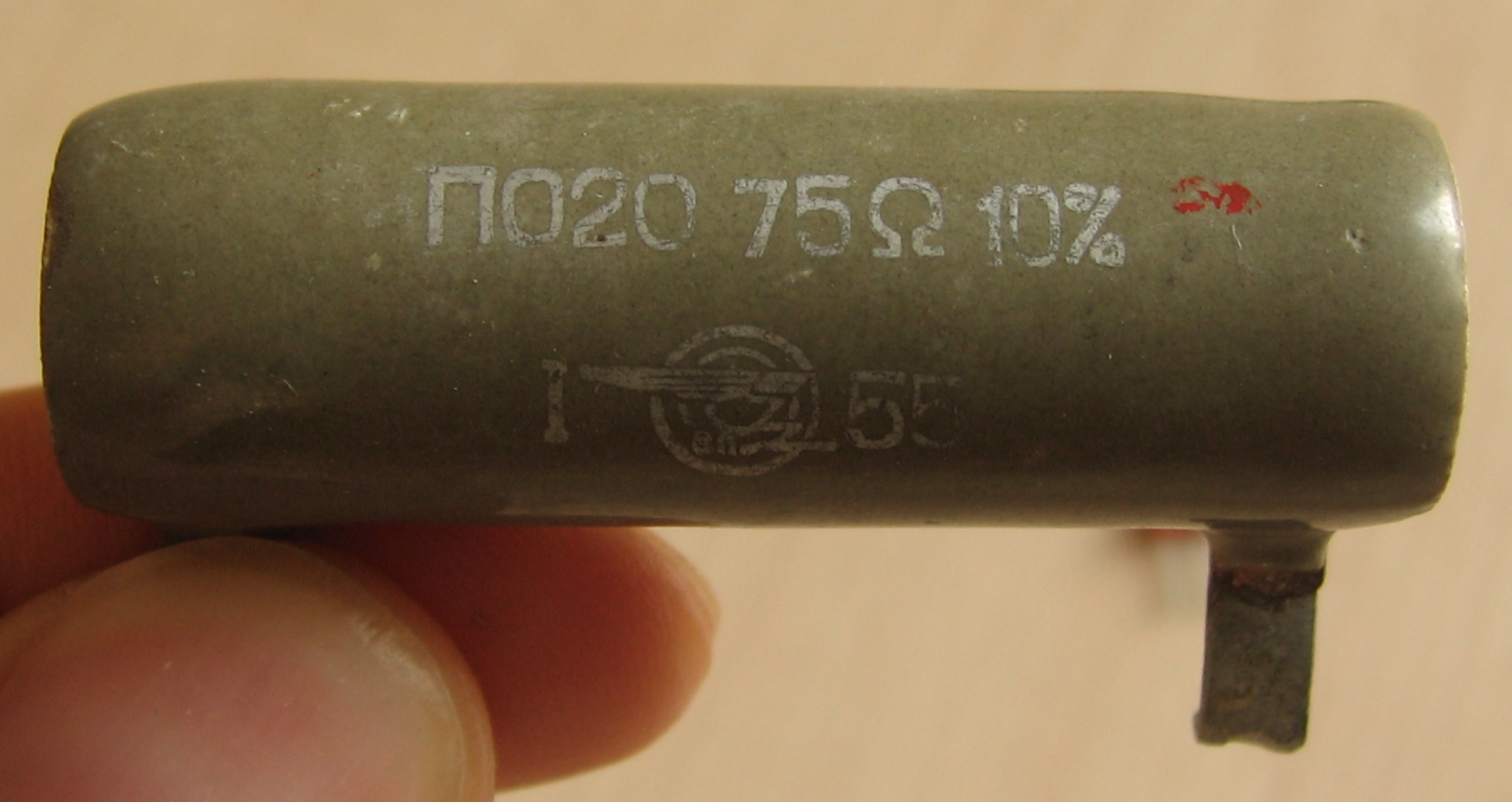

резистор ПО

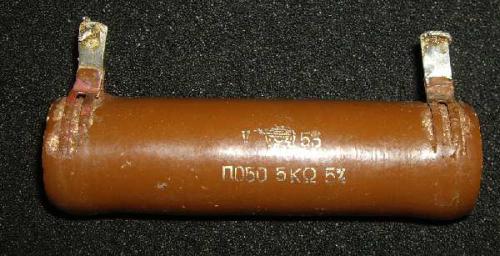

резистор ПО

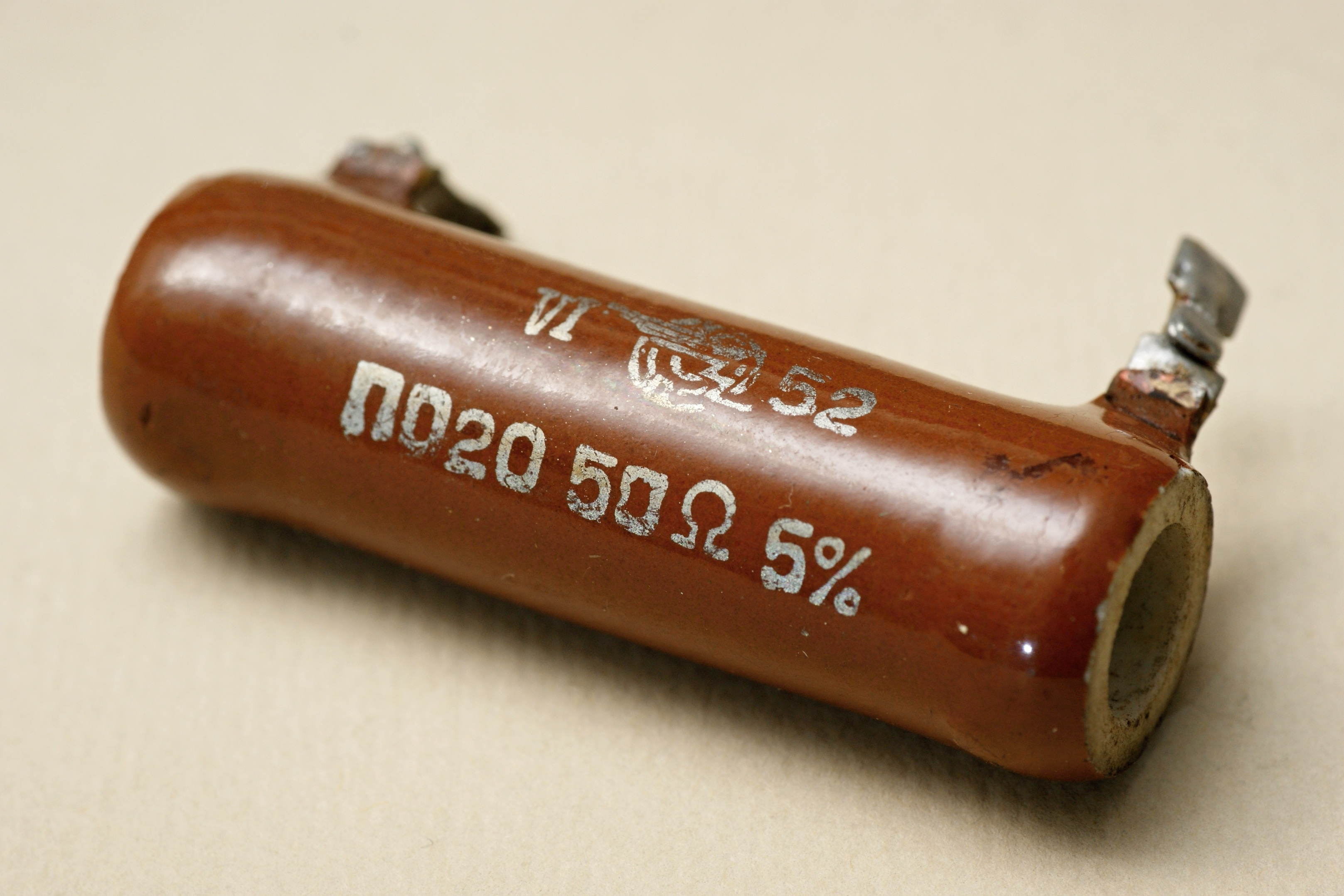

(фото с форума "Портативное ретрорадио")

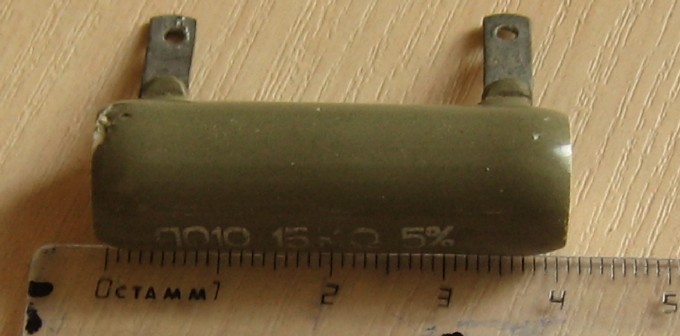

резистор ПО
(Изображение из фотоальбомов E1.ru)

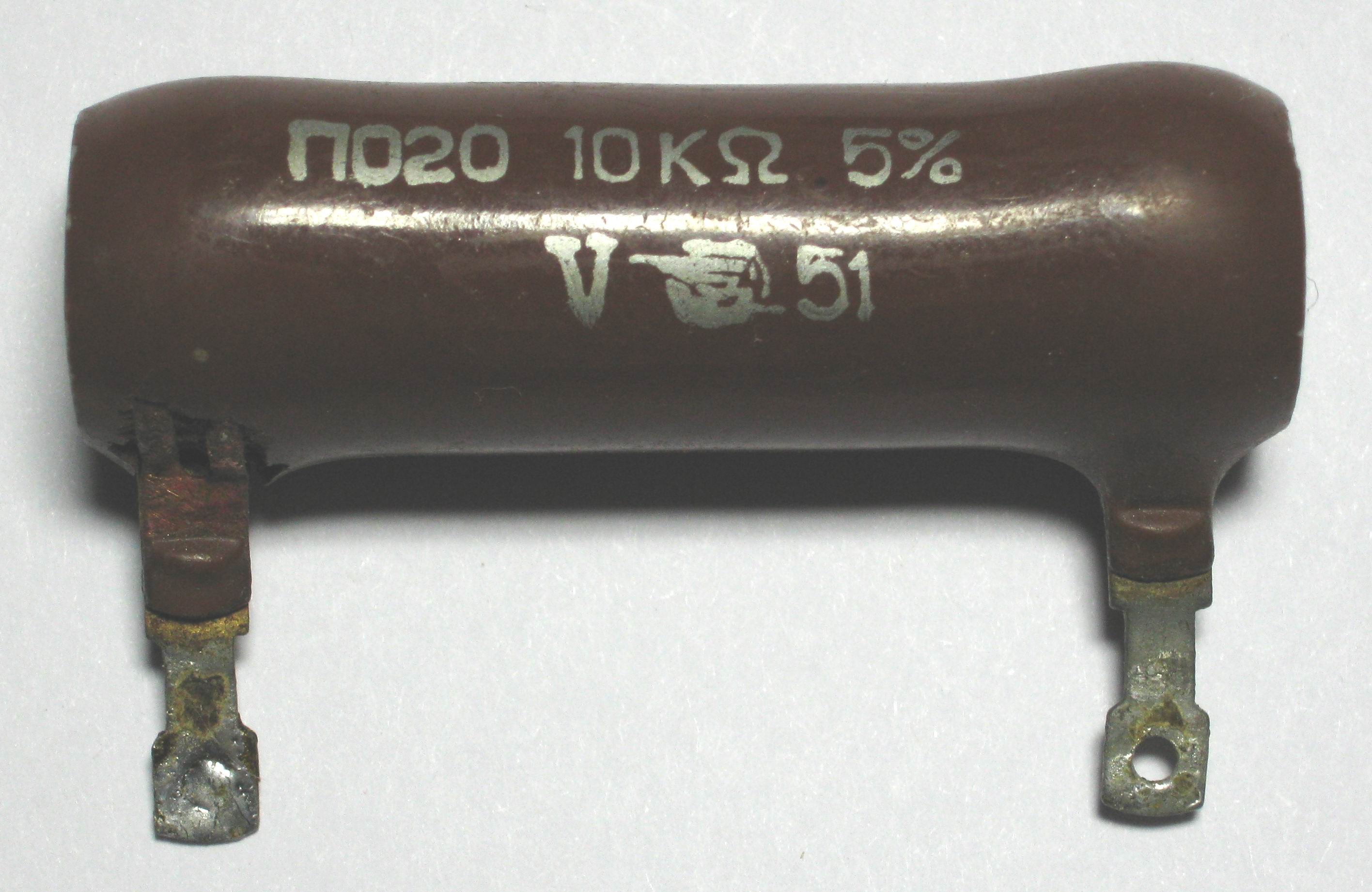

резистор ПО
(Изображение из фотоальбомов E1.ru)

резистор ПО

резистор ПО
(фото Владимира, г.Пермь)

резистор ПО
(фото с форума Flyback.org.ru)

резистор ПО
(фото с форума "Портативное ретрорадио")

Источники:

1. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы Украины, 1949
2. Элементы и детали любительских радиоприемников (Справочная книга). Под общей редакцией В.В. Енютина. М.-Л., Госэнергоиздат, 1950. (Массовая радиобиблиотека. Вып. 55).
