ПЭВ

О-очень известные и, пожалуй, самые распространенные из отечественных резисторов повышенной мощности.

Достаточно быстро, с началом выпуска первых массовых отечественных проволочных резисторов, ПЭ, проявились их недостатки и, в первую очередь, малая влагостойкость. Это значительно ограничивало их применение в условиях высокой влажности и резко снижало срок хранения и службы.

В результате дальнейших разработок проволочные выводы были заменены на выводы из латунной жесткой ленты с отверстиями для подпайки внешних проводников, а также изменена технология производства. В результате получились резисторы ПЭВ - (П)роволочные (Э)малированные (В)одостойкие - которые не только пережили распад СССР, но и выпускаются по сей день, с 50-х годов!

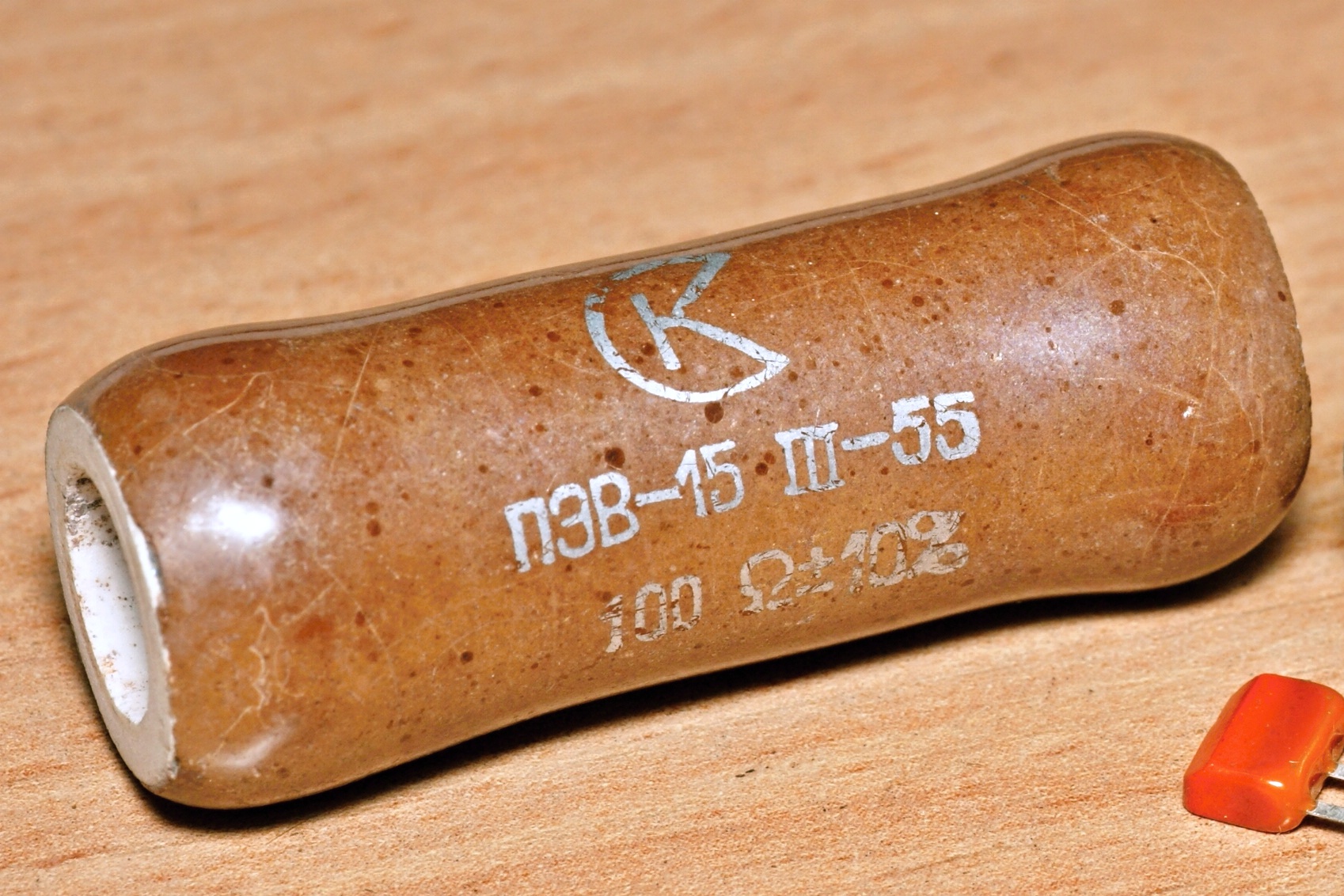

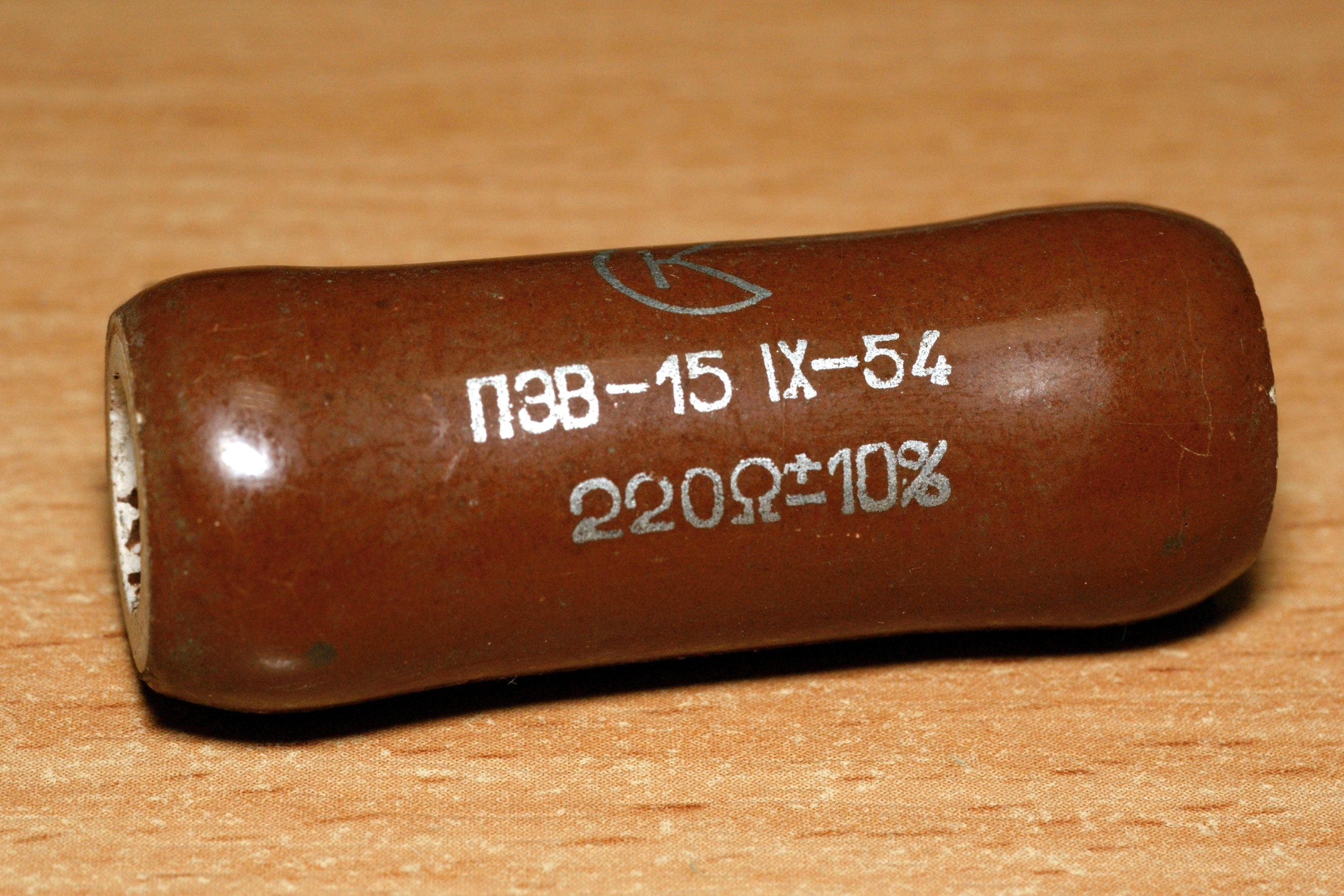

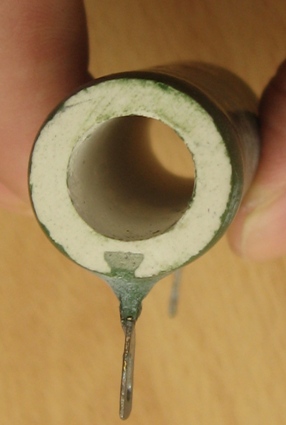

Также, как и их предшественники, резисторы выполнены однослойной намоткой из константановой (для низкоомных резисторов) или нихромовой (для высокоомных) проволоки на керамической трубке из талько-шамотной керамики или ультрафарфора; покрыты слоем теплостойкой неорганической стекловидной эмали коричневого (самые первые выпуски) или зеленого цвета.

Как все многовитковые проволочные резисторы, они обладают заметными паразитными реактивными параметрами и применяются лишь на сравнительно низких частотах. Резисторы номиналами до 10 ком (с однослойной намоткой) могут использоваться до 1 МГц, а более высокоомные, с многослойной намоткой, лишь ниже 50-100 кГц.

Производители - Горьковский завод № 671 МПСС (позднее завод "Орбита", ныне ПО "Эркон", г.Нижний Новгород), армянские заводы "Резистор" (г.Эчмиадзин) и "Омега" (г.Ленинакан), а также североосетинские завод "Бином" (г.Владикавказ) и Алагирский завод сопротивлений; на последнем их производство сохранилось и поныне.

Справочные листы на них из отраслевого справочника, версия 1967 года.

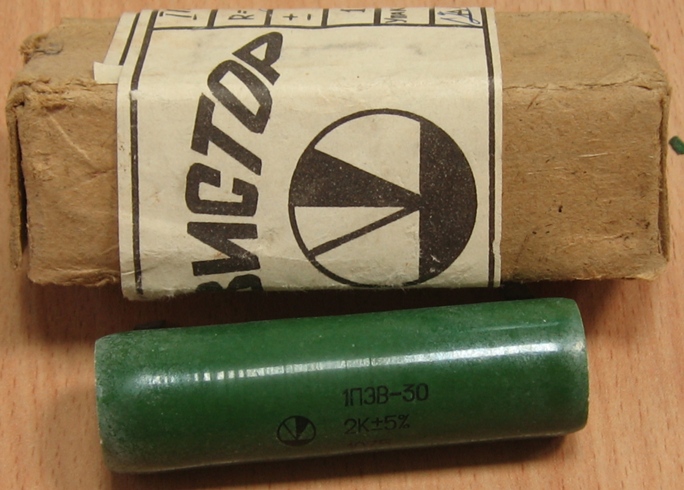

эти резисторы поставлялись и на экспорт:

Электрические параметры

Диапазон выпускаемых номиналов* - от 1 Ом до 56 кОм (у резисторов разной мощности этот диапазон отличается)
Максимально допустимая рассеиваемая мощность* - 3; 7,5; 10; 15; 20; 25; 30; 40; 50; 75 и 100 Вт
Допускаемое отклонение от номинального сопротивления +5% +10% +20%
Рабочая температура -60 ... +100°С (ранние выпуски), в дальнейшем верхняя граница была отодвинута до +155°С
Относительная влажность не более 98%
Резисторы выдерживают резкие изменения температуры от -60 до +330°С без механических повреждений, изменение их сопротивления при этом не превышает +2%
Температурный коэффициент сопротивления +500х10-6 1/°С
Виброустойчивость
   I группа по условиям эксплуатации - 10g, в диапазоне частот 1-1000 Гц
   II группа - 10g, в диапазоне частот 1-600 Гц
   III группа - 5g, в диапазоне частот 1-80 Гц
Многократные удары - 150g (I группа), 40g (II группа), 15g (III группа)
Линейные нагрузки - 100g (I группа), 50g (II группа), 25g (III группа)
Сопротивление изоляции - не менее 1000 МОм
Срок службы - у ранних выпусков 5000 ч, затем был увеличен до 10000 ч
Срок сохраняемости - 10-12 лет (в зависимости от группы)

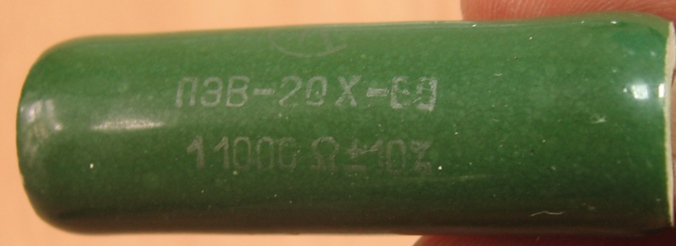

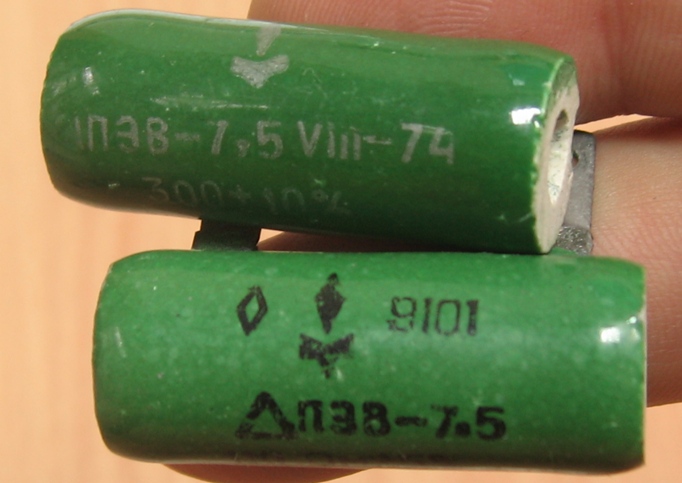

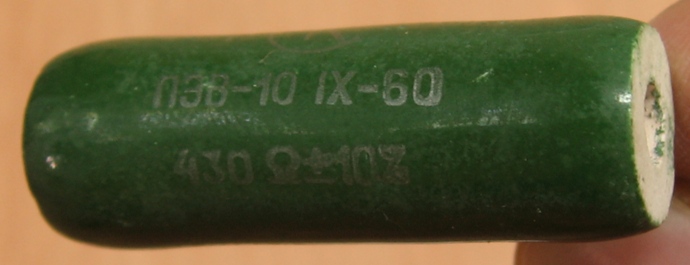

Пример резистора с маркировкой группы по условиям эксплуатации:

    Также, как и все резисторы раннего периода, они за время своего существования претерпели значительные изменения.

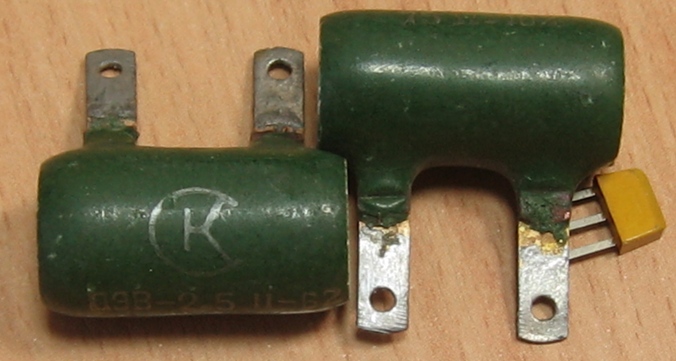

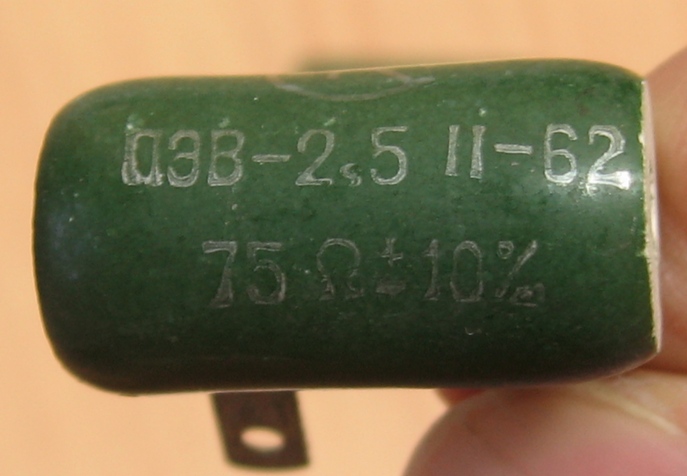

    Так, первые выпуски имели несколько иную сетку мощностей (2,5-7-10-15-20-25-30-40-50-75-100 Вт); в дальнейшем, в середине 60-х, резисторы мощностью 2,5 Вт были заменены на 3-ваттные, а 7 - на 7,5 Вт.

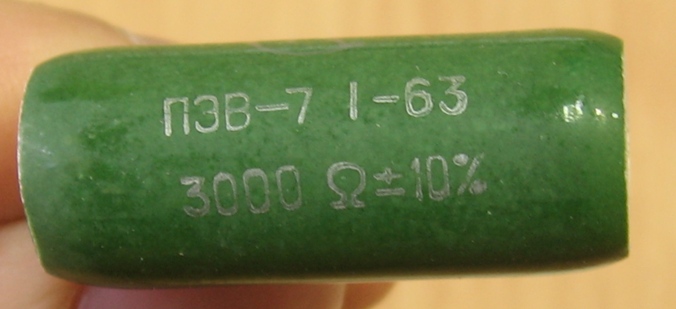

    С последними имеется и некоторая неоднозначность - резисторы на 7,5 Вт встречаются в справочниках, начиная с 1957 года; в то же время факты свидетельствуют о том, что старые, 7-ваттные, выпускались как минимум до 1963 года.

    Расширялся и диапазон выпускаемых номиналов. К примеру, ранние 10-ваттные резисторы выпускались в диапазоне от 5 до 3300 Ом, а к 70-м годам его расширили до 1,8...10к, 50-ваттные мигрировали от 24...24к до 18...51к; тоже самое произошло и с остальными вариантами.

    В ходе эксплуатации этих резисторов были выявлены и недостатки. Они были связаны с особенностями стеклоэмалевого покрытия, в первую очередь с его низкой влагостойкостью, которая, хоть и была выше, чем у резисторов ПЭ, но тем не менее оказалась недостаточной.

    Поэтому была разработана технология покрытия проводящих элементов кремнийорганическими материалами.

    Результатом этих разработок стали потомки резисторов ПЭВ - С5-35В.

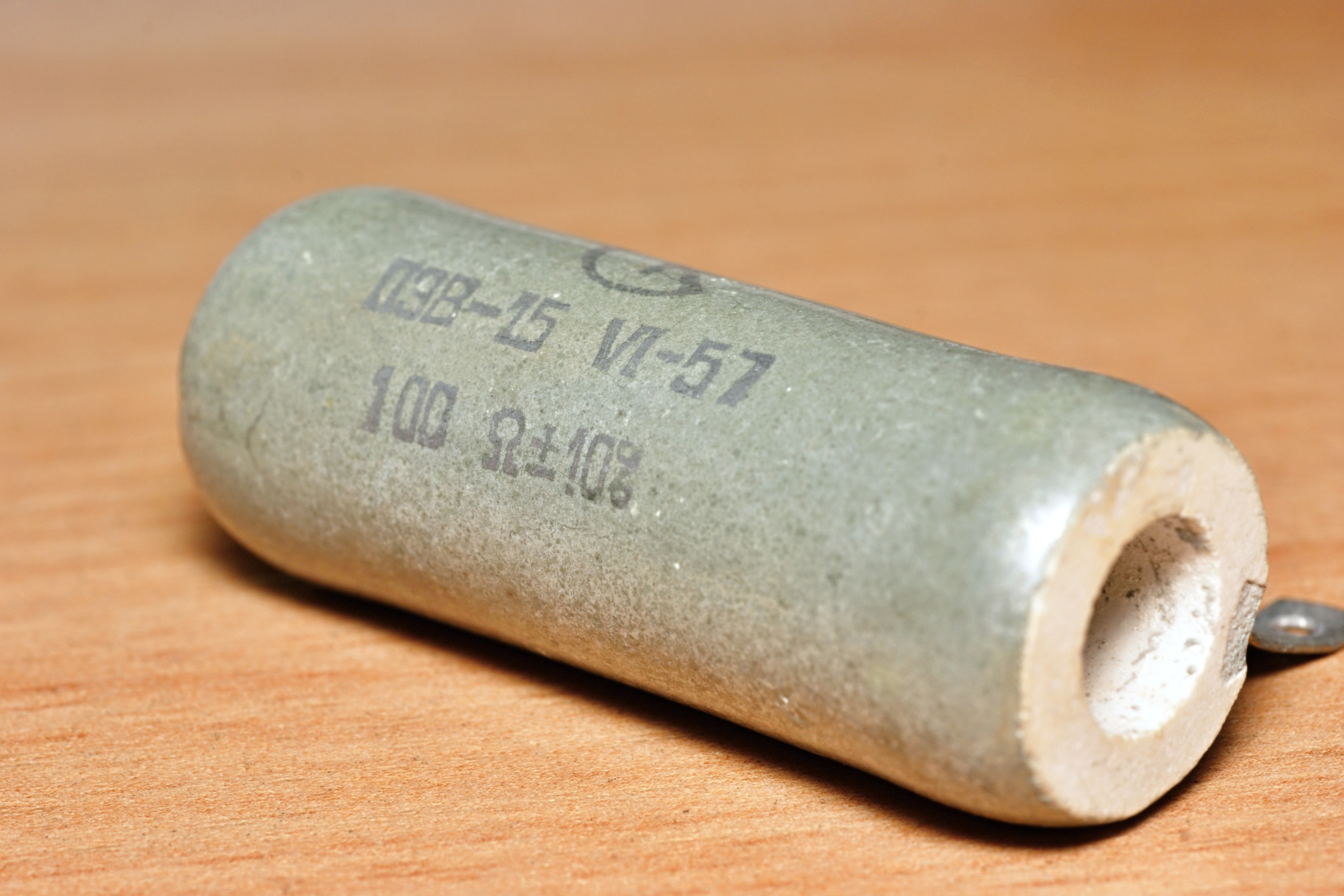

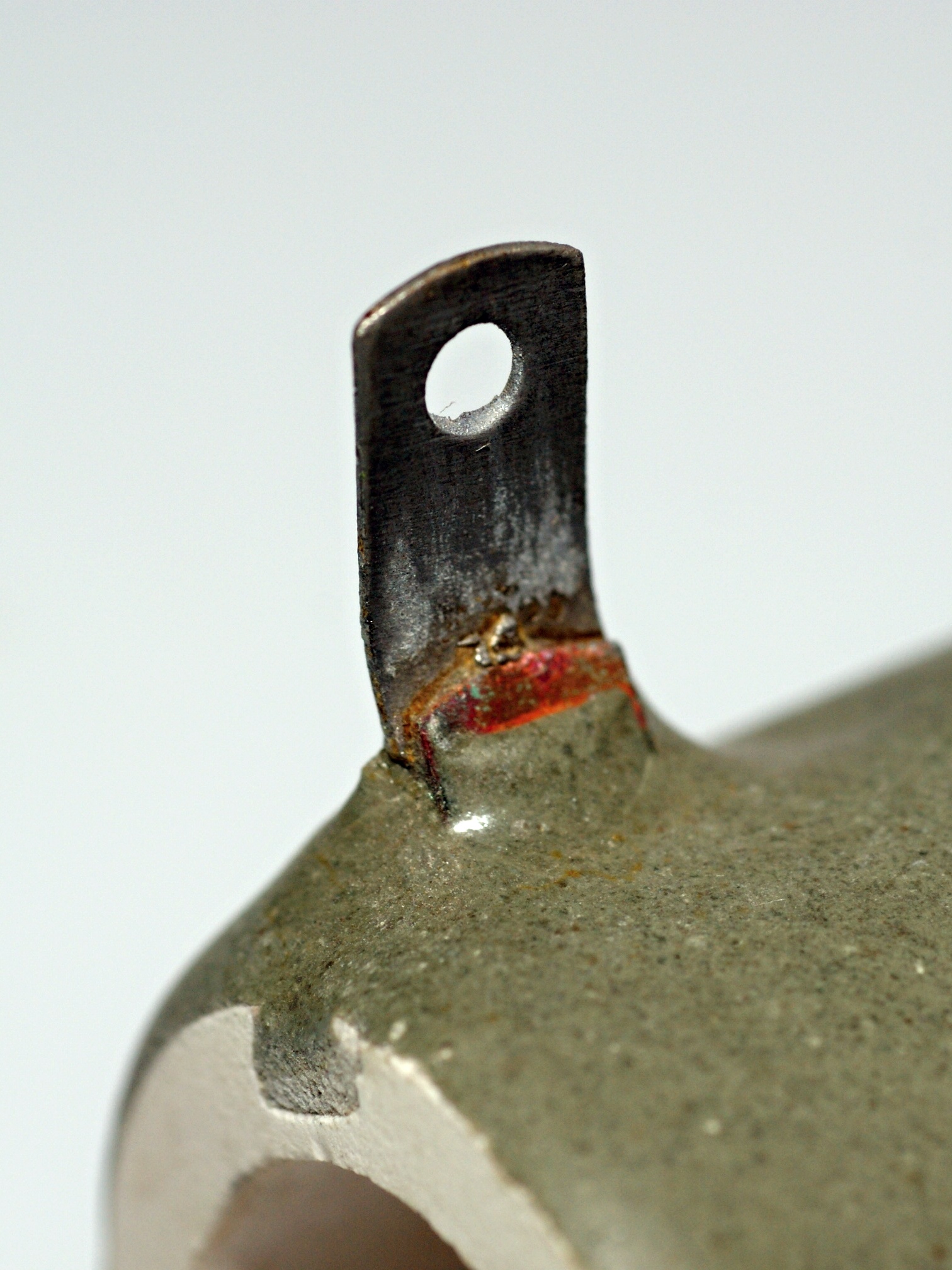

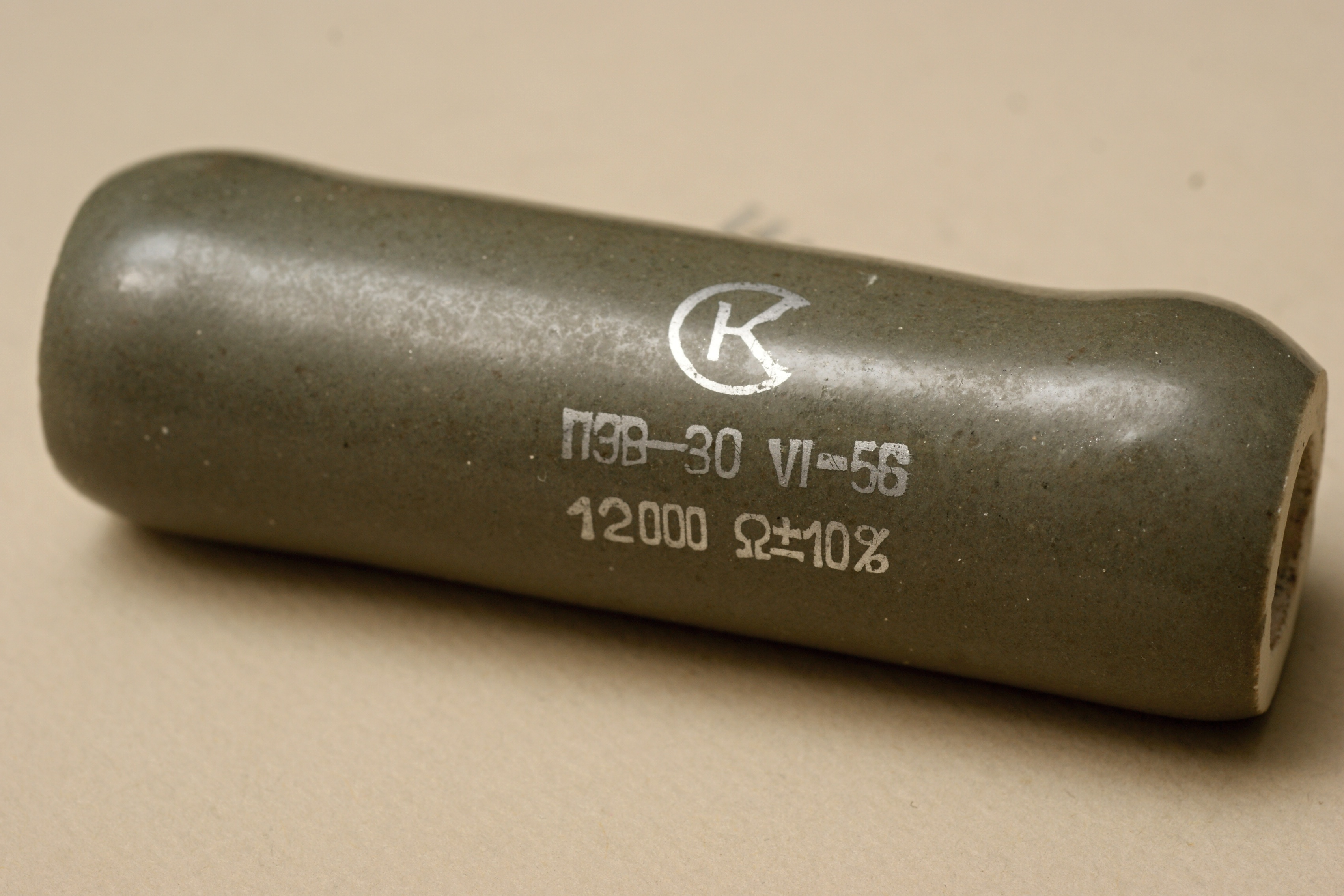

Эмаль серо-зелёного цвета была более характерна для резисторов ПО, но и у ПЭВов она тоже изредка встречается:


(фото Алексея Абызова)

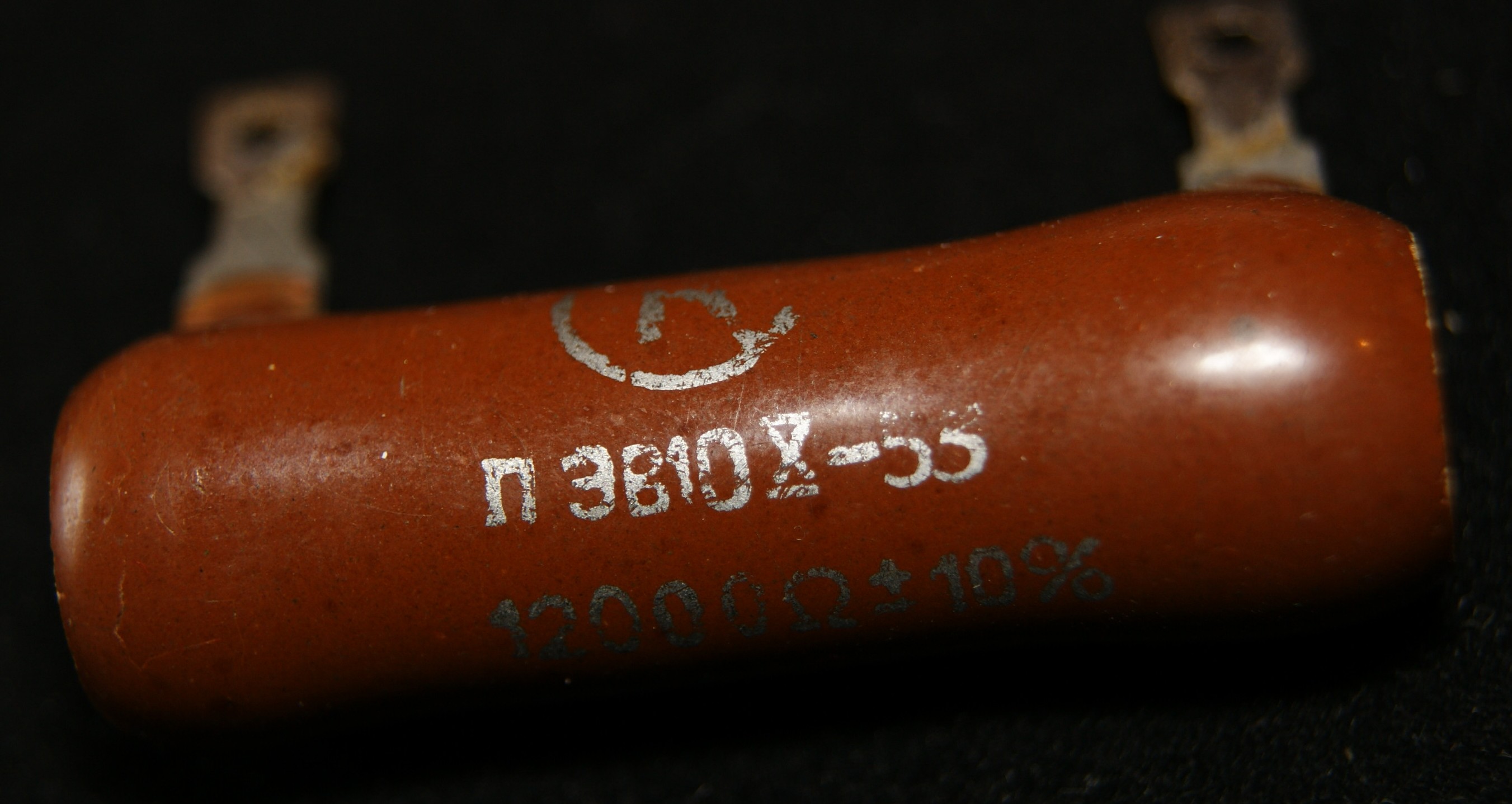

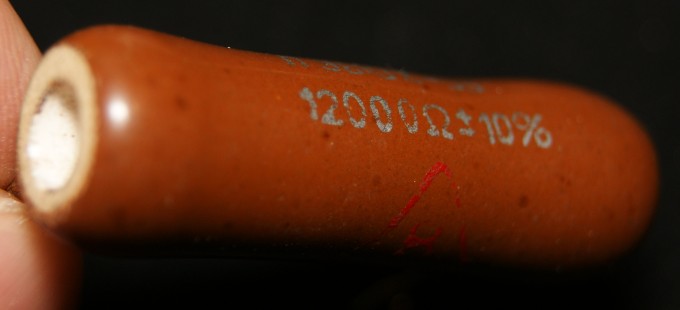

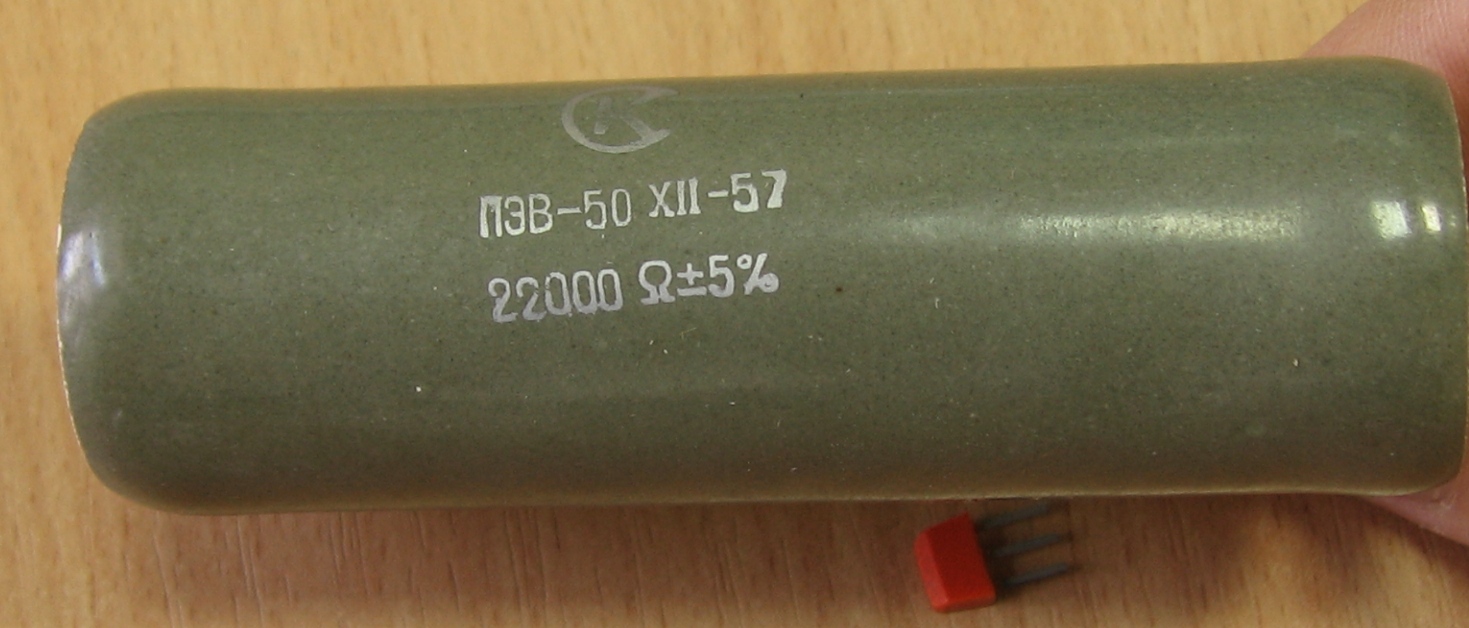

Резистор старого образца; к тому же и номинал маркируется по старому, не в килоомах, а в единицах Ом:

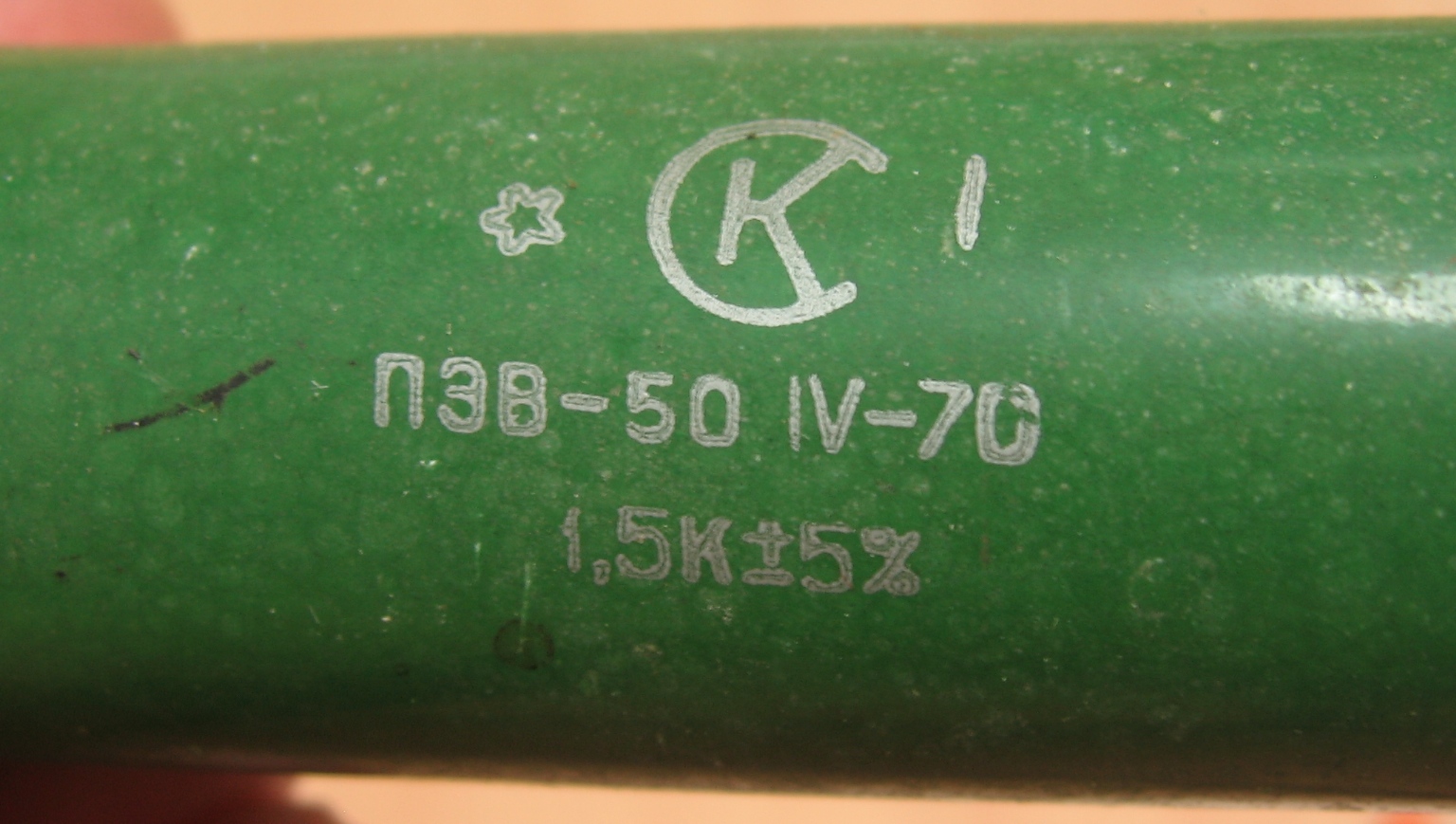

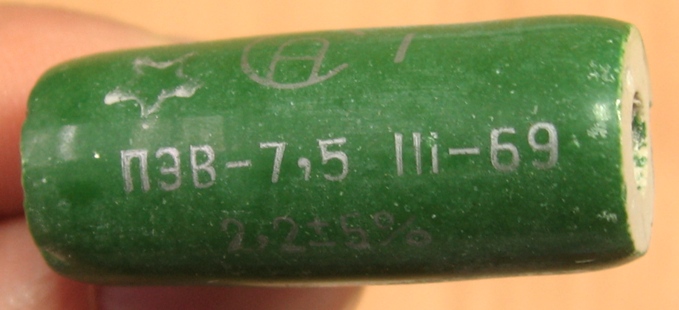

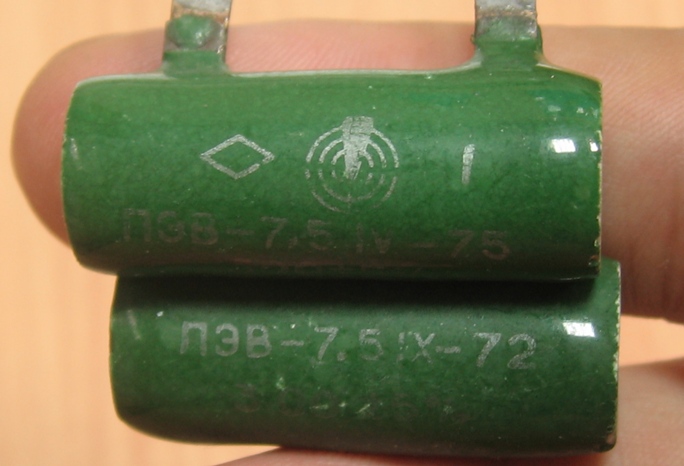

Резисторы с интересной маркировкой - звёздочкой. Скорее всего, она означает военную приёмку:

Источники:

1. Справочник начинающего радиолюбителя. Под общей редакцией Р.М. Малинина. - М.-Л.: Госэнергоиздат, 1961 (МРБ 400)
2. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394)
3. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965
4. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
5. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
6. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
7. Рогинский И.Ю. Детали миниатюрной радиоаппаратуры. "Энергия", Л., 1970 (Массовая радиобиблиотека, вып. 748)
8. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
9. В.П. Градиль. Краткий справочник радиомонтажника. - Харьков, "Прапор", 1974.
10. Майоров С. А. и др. Электронные вычислительные машины (справочник по конструированию). Под ред. С. А. Майорова. - М., "Сов. радио", 1975
11. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975
12. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
13. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
14. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977
15. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
16. Бодиловский З.Г. Справочник молодого радиста: 4-е изд., перераб. и доп. — М.: Высш. шк., 1983. (Профтехобразование. Библиотечная серия)
17. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
18. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
19. Врублевский Л.Е. и др. Силовые резисторы / Л.Е. Врублевский, Ю.В. Зайцев, А.И. Тихонов. - М.: Энергоатомиздат, 1991
20. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
21. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203)
22. Перечень электрорадиоизделий, разрешенных к применению при разработке (модернизации), производстве аппаратуры, приборов, устройств и оборудования военного назначения. Часть 11. Резисторы и конденсаторы. МОП 44 001.11-2003. Министерство обороны Российской Федерации. ФГУП "22 ЦНИИИ Минобороны России"
23. Перечень электрорадиоизделий, разрешенных к применению при разработке (модернизации), производстве аппаратуры, приборов, устройств и оборудования военного назначения. Часть 11. Резисторы и конденсаторы. МОП 44 001.11-2006. Министерство обороны Российской Федерации. ФГУП "22 ЦНИИИ Минобороны России".
