Кварцевые резонаторы в пластмассовых корпусах,
выпускавшиеся в СССР, по своим внешним формам и габаритам отличались от тех,
которые были предусмотрены нормализационными документами Международной
электротехнической комиссии; это было вызвано причинами исторического характера.

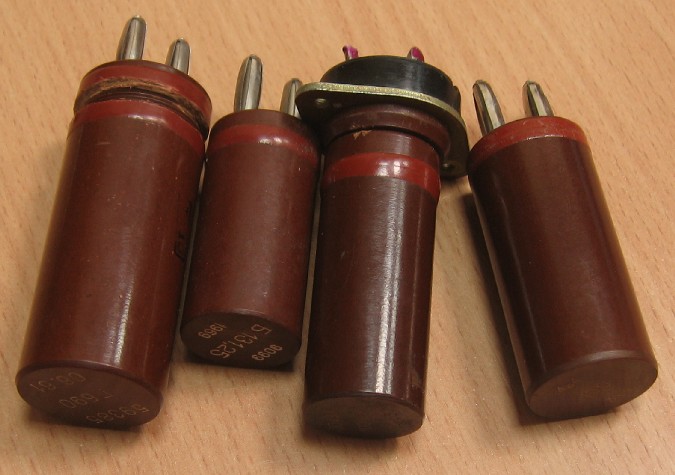

Отечественные пластмассовые резонаторы наиболее распространенных типов
изготовлялись в цилиндрических корпусах на частоты 10...300 кГц и 500...16 000 кГц;
при этом они имели размеры 40...76,5 мм (высота) и 20...25 мм (диаметр).
В таких резонаторах на частотах свыше 500 кГц используются прямоугольные пластины
срезов AT и ВТ, длина которых совпадает по направлению с
электрической осью кристалла X. На торцевых гранях пластин выполняются фаски,
с помощью которых создается острый край, совпадающий с нейтральной линией
при толщинных колебаниях и используемый для закрепления пьезоэлементов
в пружинных зажимах. Длина пьезоэлемента подбирается таким образом,
чтобы при изменении силы зажатия в пружинах частота колебаний резонатора
не изменялась; критерием правильности выбора ширины пластины является
постоянство динамического сопротивления кварца в достаточно широком интервале температур.
10 кГц
100 кГц (вариант 1)
100 кГц (вариант 2)

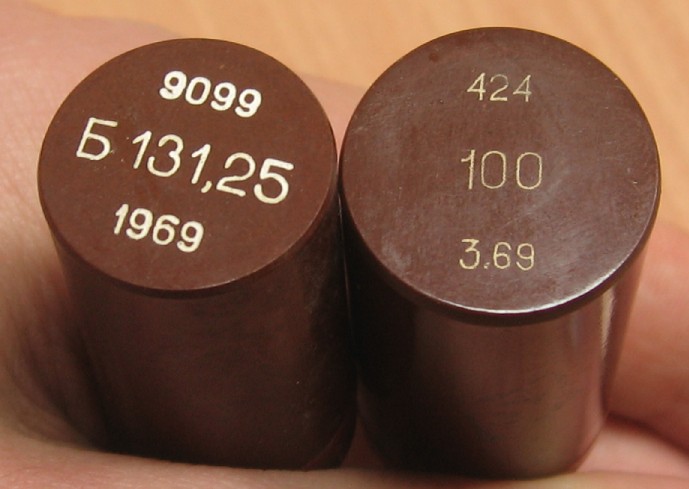

131,25 кГц

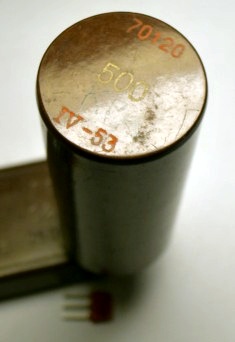

500 кГц
690 кГц
935 кГц

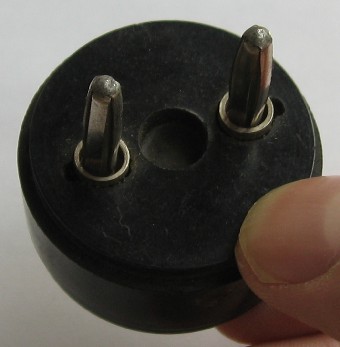

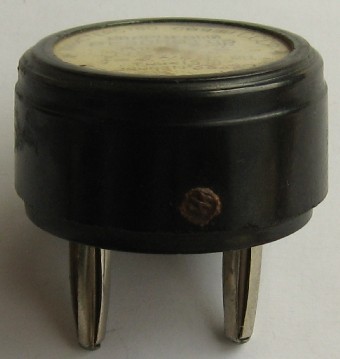

2460 кГц К-21-Т
2575 кГц К-22

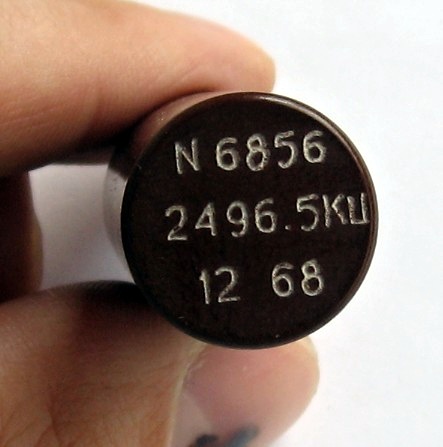

2496,5 и 3000 кГц
3330 кГц
5690 кГц КП-4

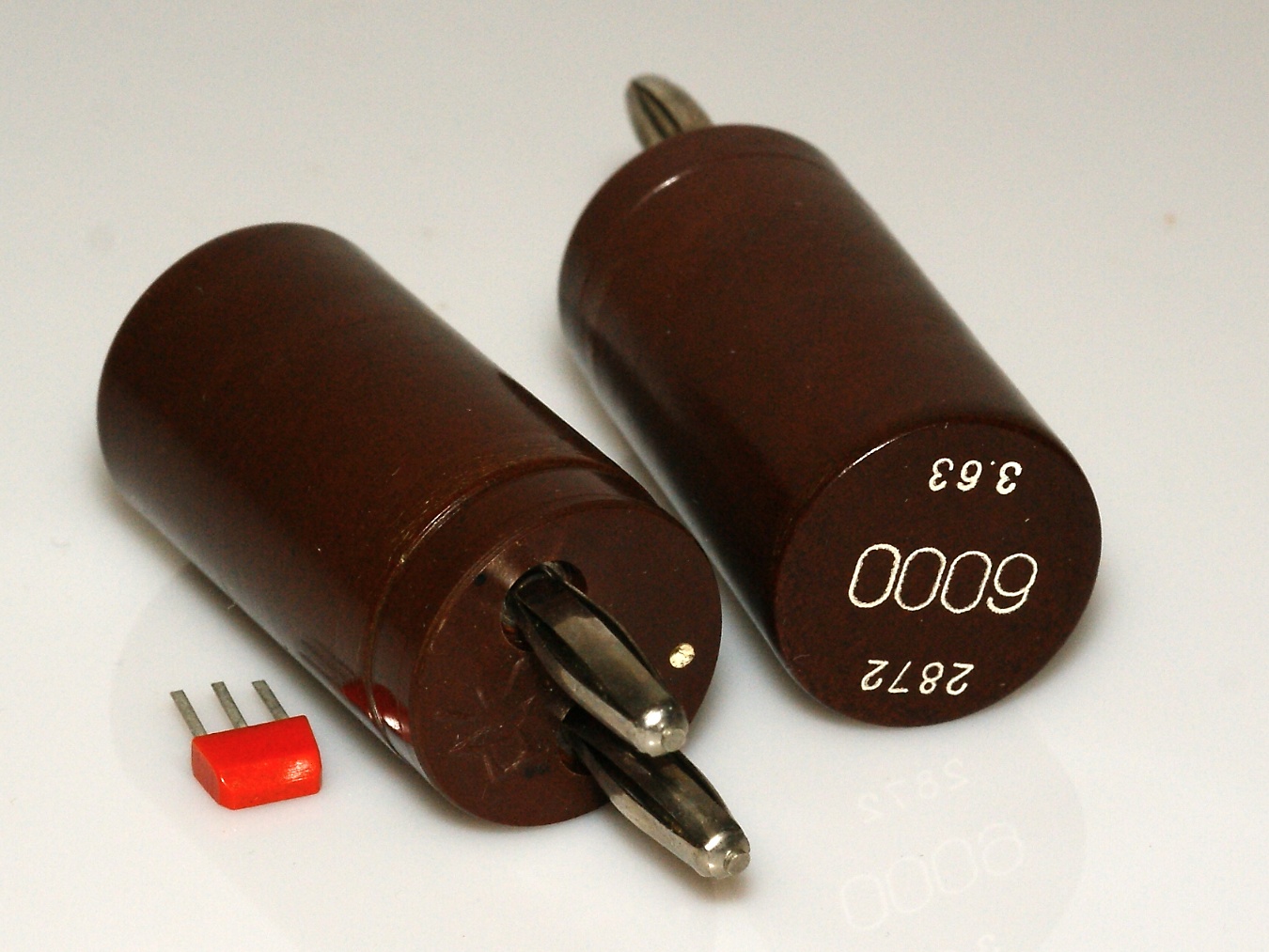

6000 кГц

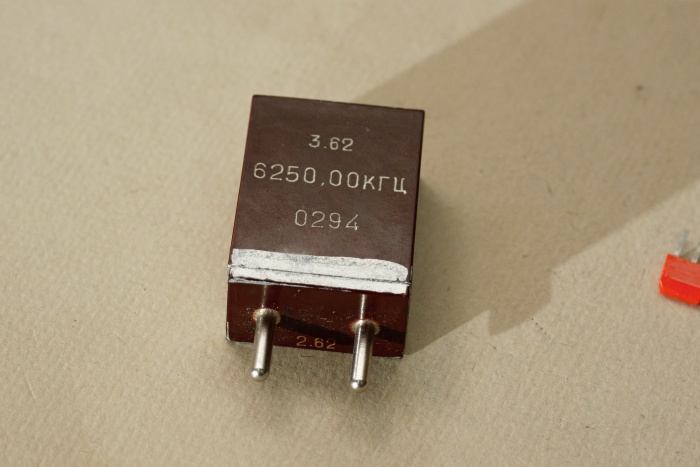

6250,00 кГц
6522,917 кГц

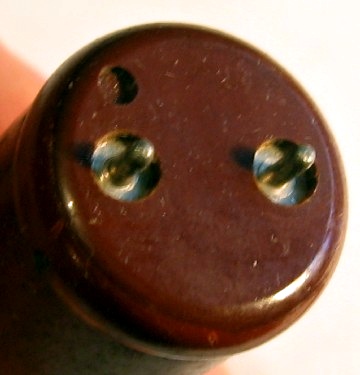

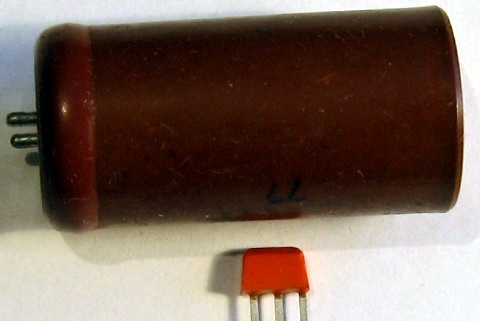

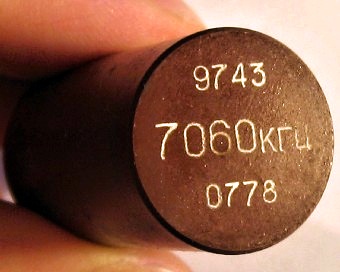

7060 кГц
8000 кГц
? кГц, 173

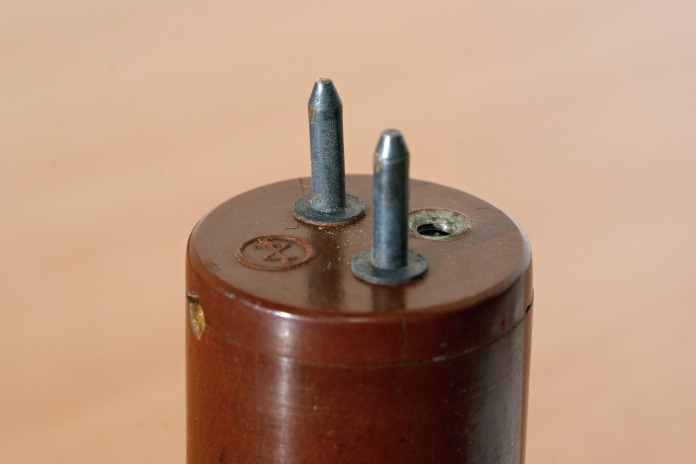

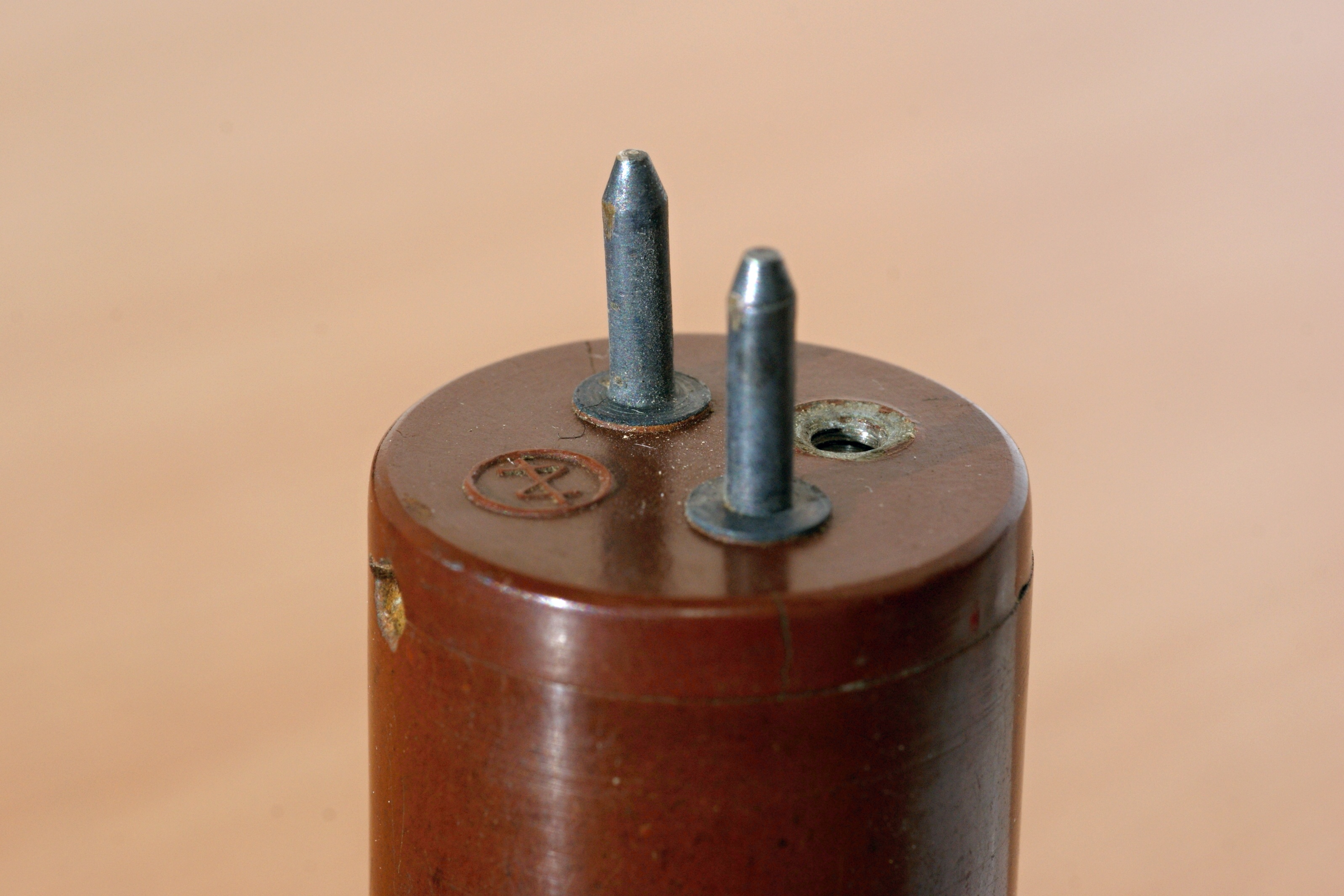

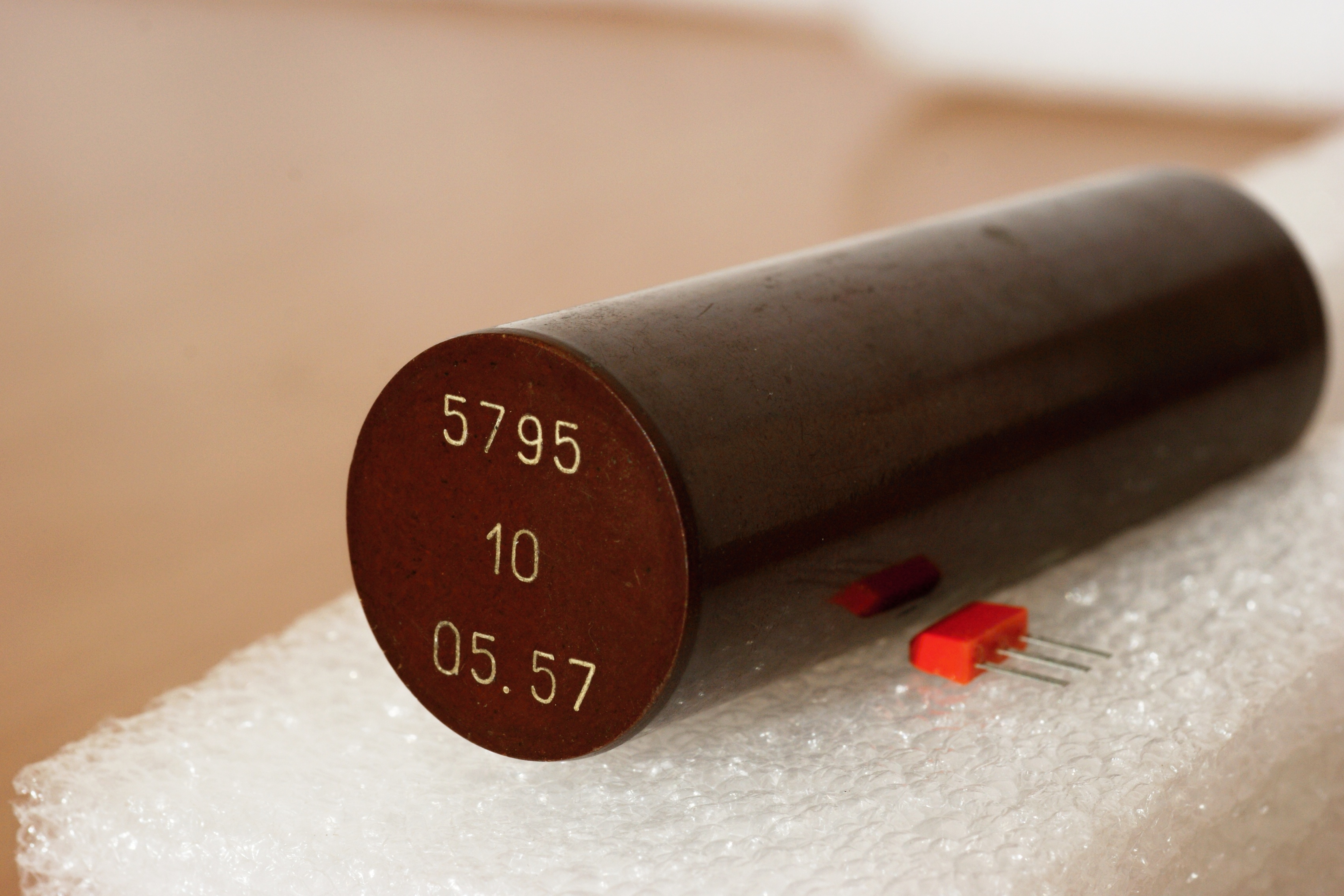

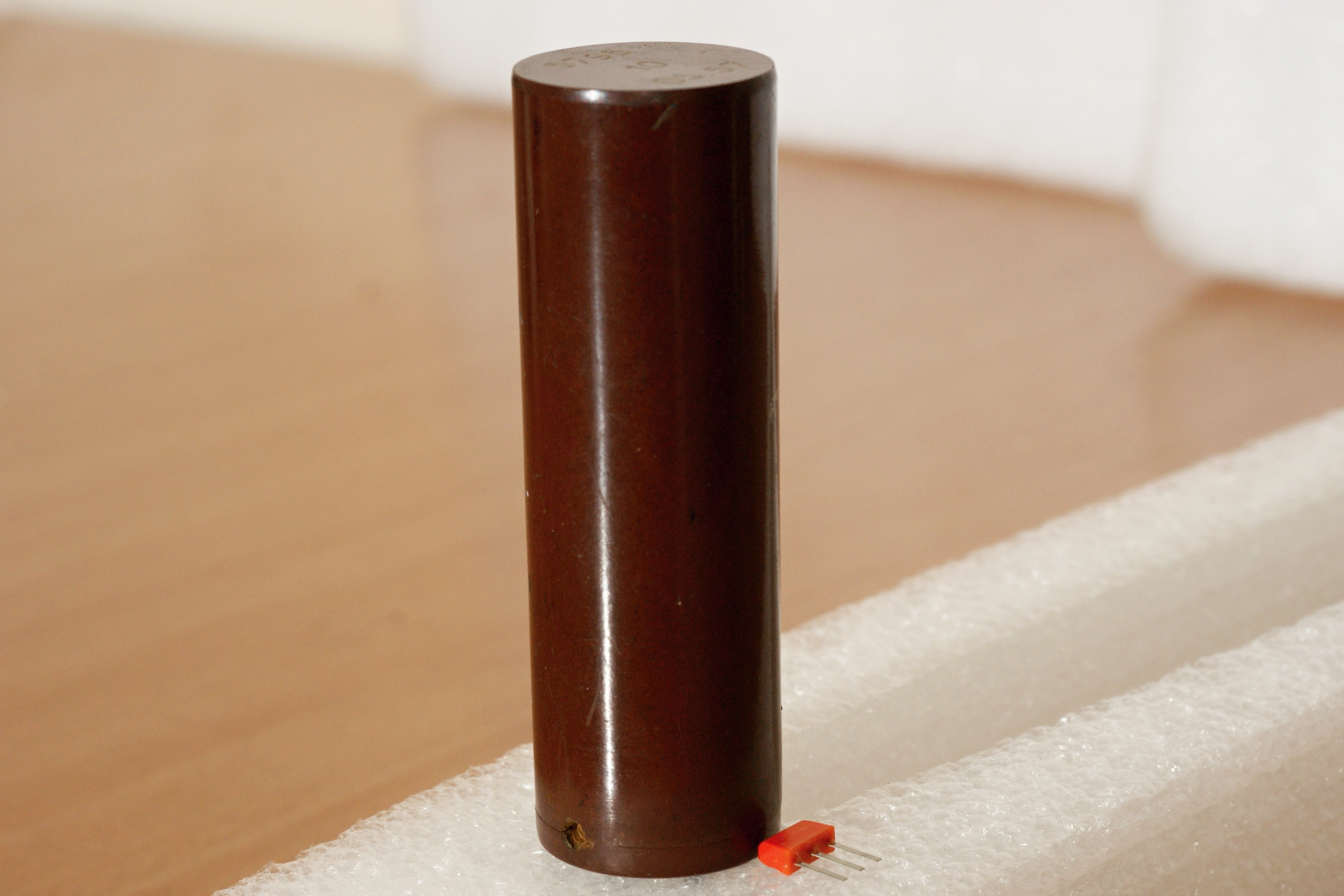

Резонатор с весьма лаконичной маркировкой, просто "10" (помимо заводского номера и даты выпуска). Частота в килогерцах? Весьма вероятно, глядя на его выдающиеся размеры. Пластина с таким низкочастотным резонансом обязана быть большой :)
Производитель - Омский приборостроительный завод имени Н.Г. Козицкого, ныне прекративший существование.
Производитель - Омский приборостроительный завод имени Н.Г. Козицкого, ныне прекративший существование.
 |

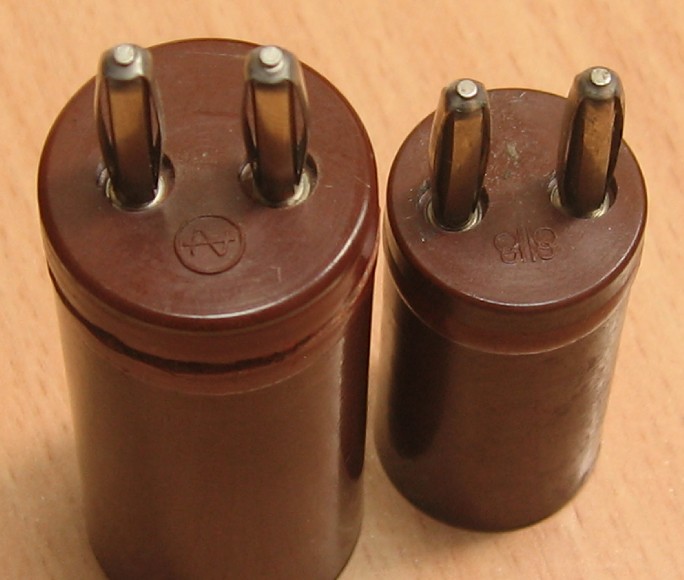

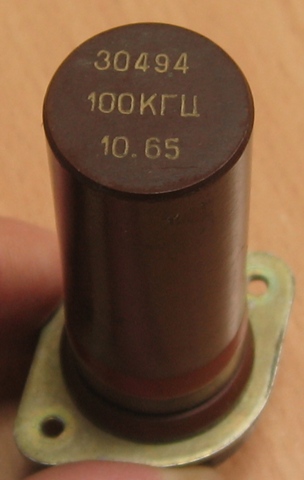

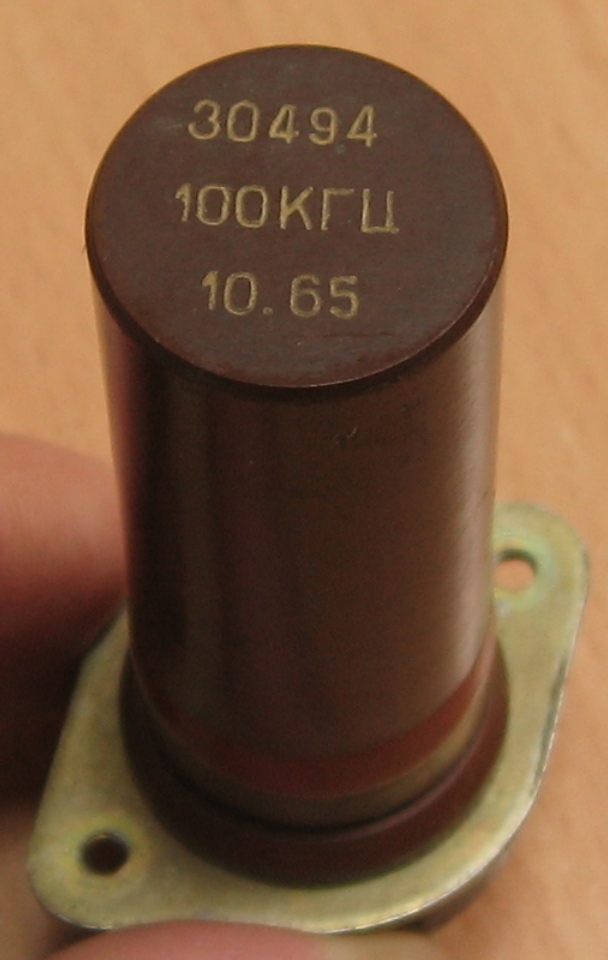

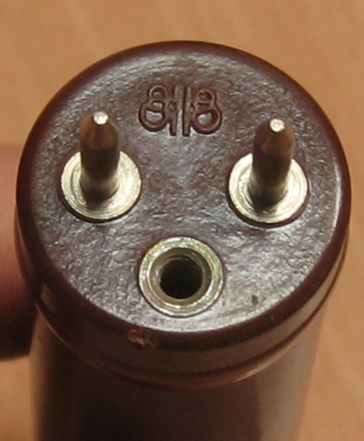

Еще один такой кварчик на 100
кГц, постарше. Производитель - тот же Омский приборостроительный завод им. Козицкого.
|
Корпус у него чуть отличается, от обычных резонаторов такого вида - в нём есть дополнительное углубление. Возможно, для более надёжной фиксации, ответным штырём в панели.

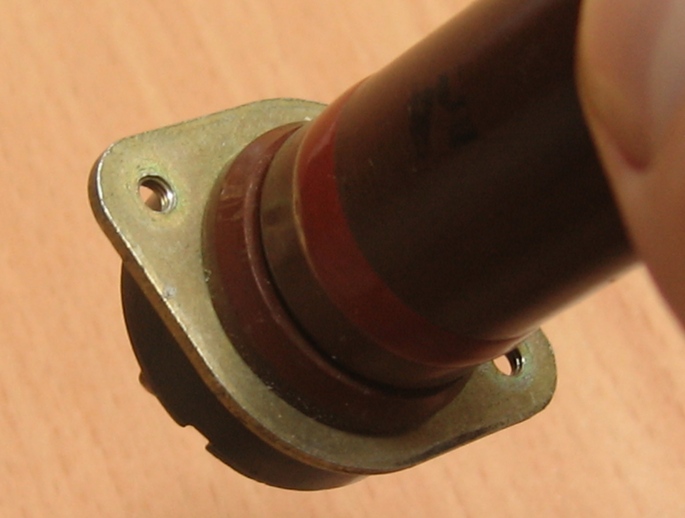

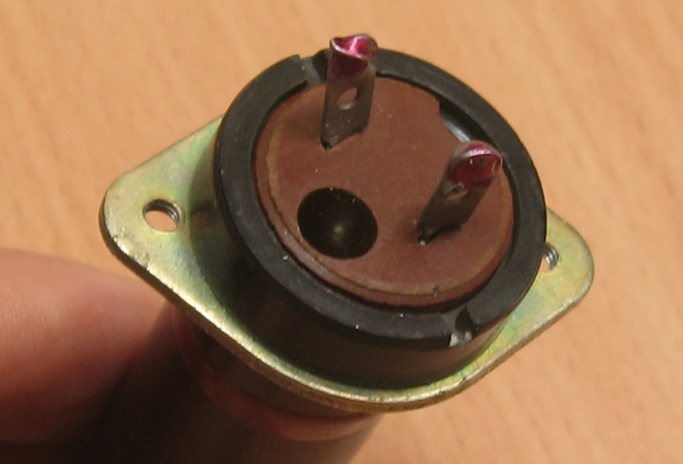

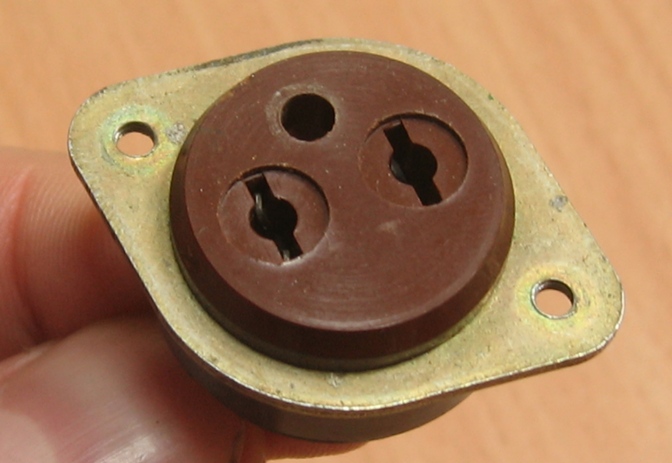

Интересен резонатор ещё тем, что достался вместе с панелькой:

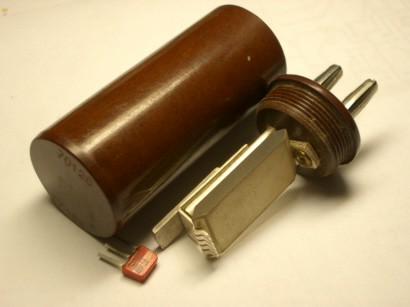

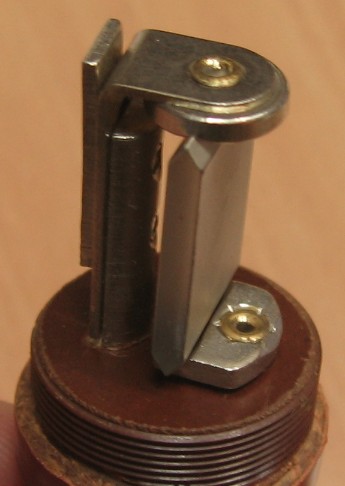

| Товарищ Relayer прислал мне фото подобного кварца из своей коллекции,
в том числе и в разобранном виде:

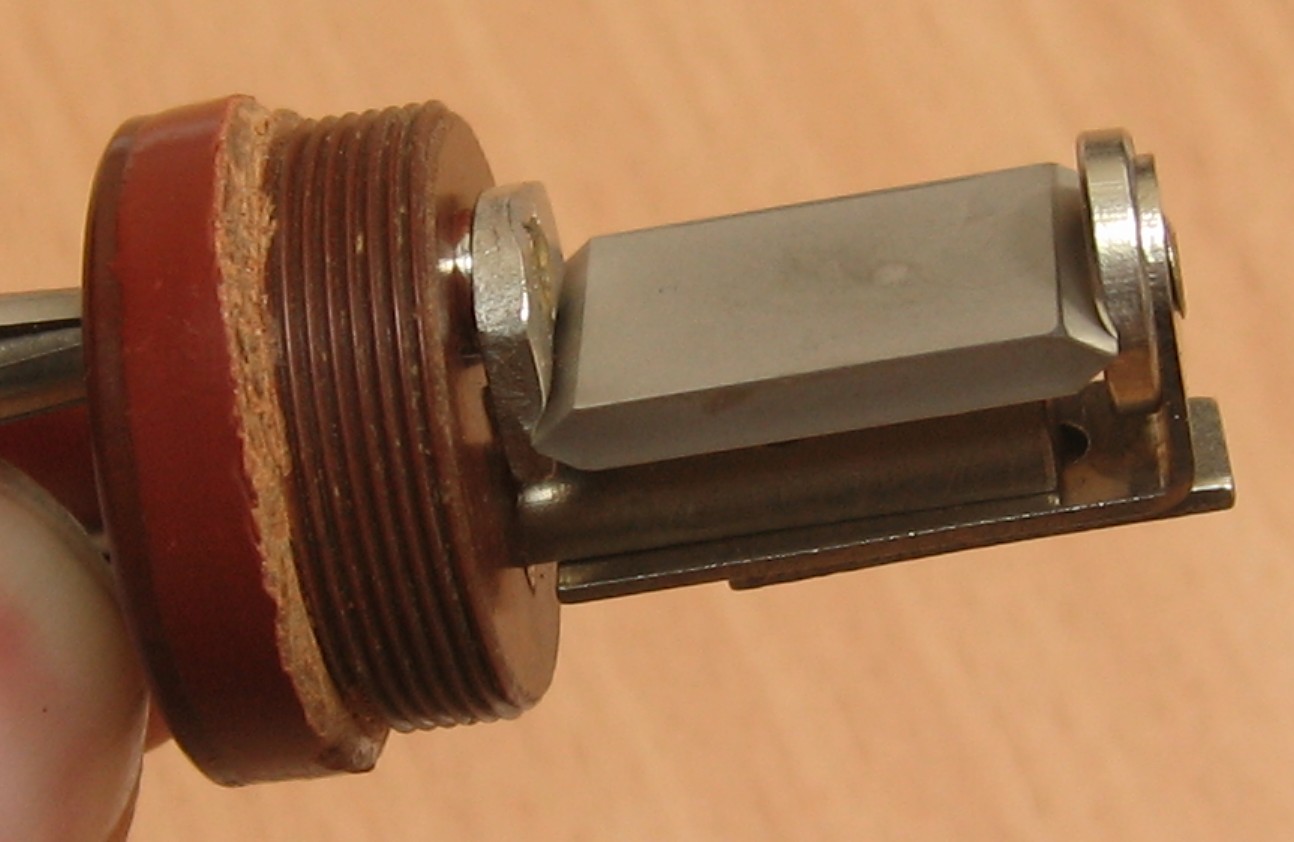

Это, я так понимаю, пластина АТ-среза. |
 |
 |

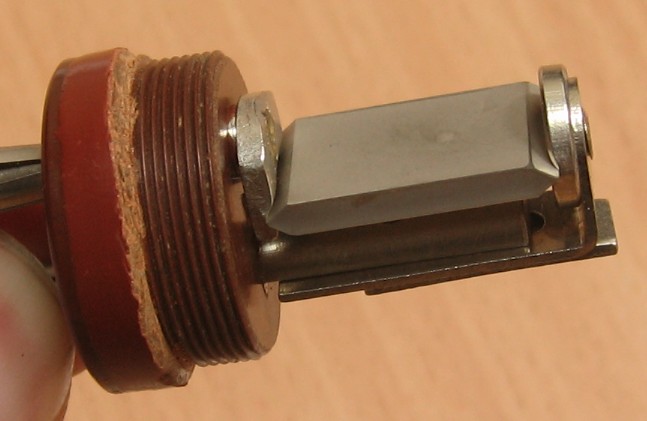

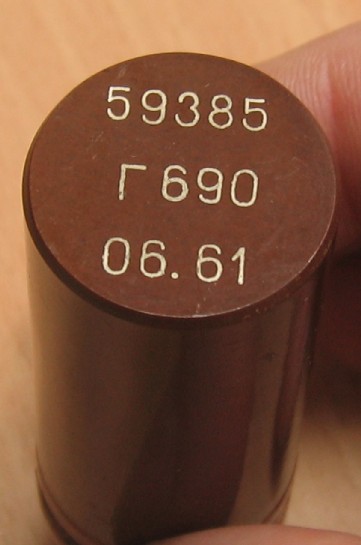

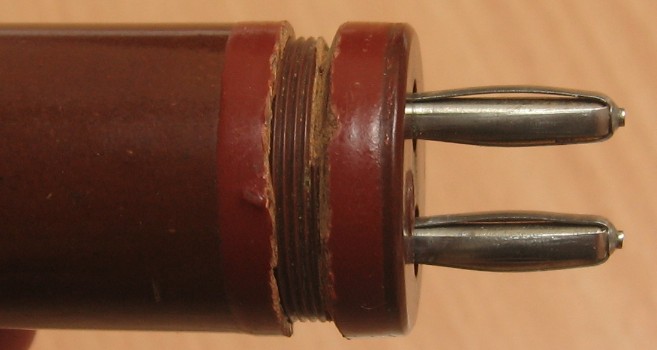

Опять же,
здесь кварцевая пластина АТ-среза. Что такое буква Г в обозначении - не знаю. Возможно термостабильность?
|

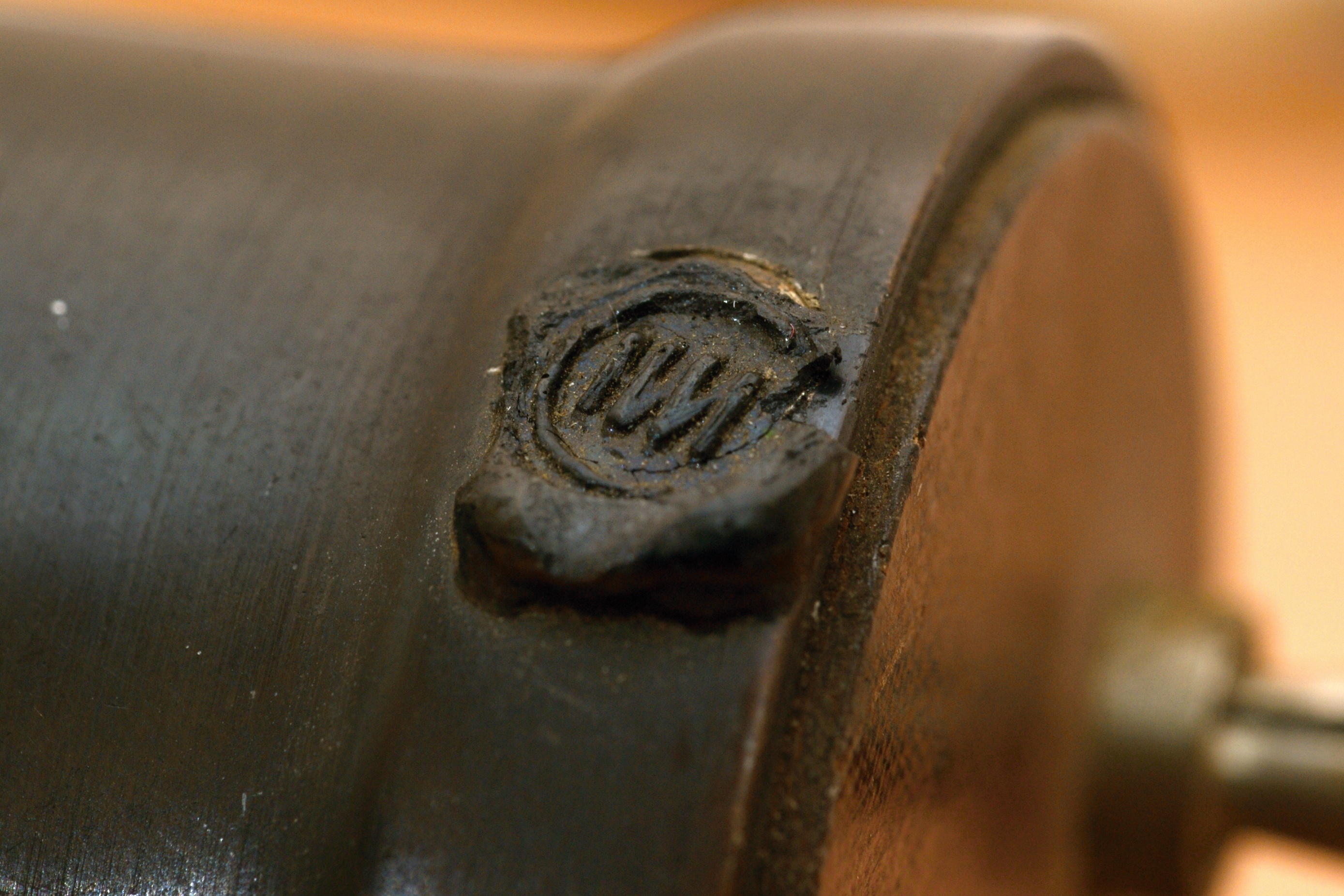

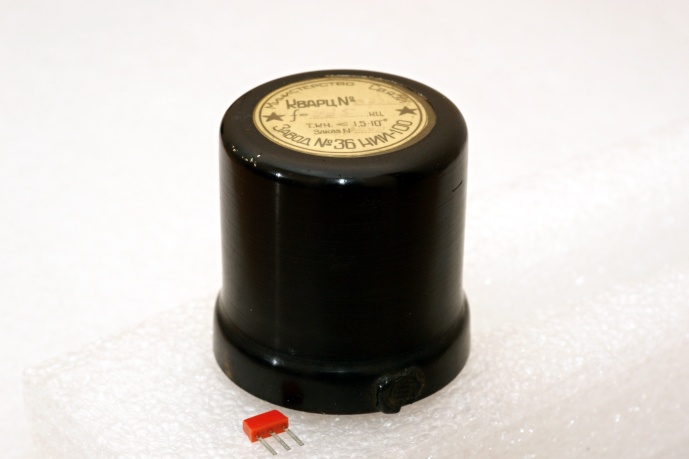

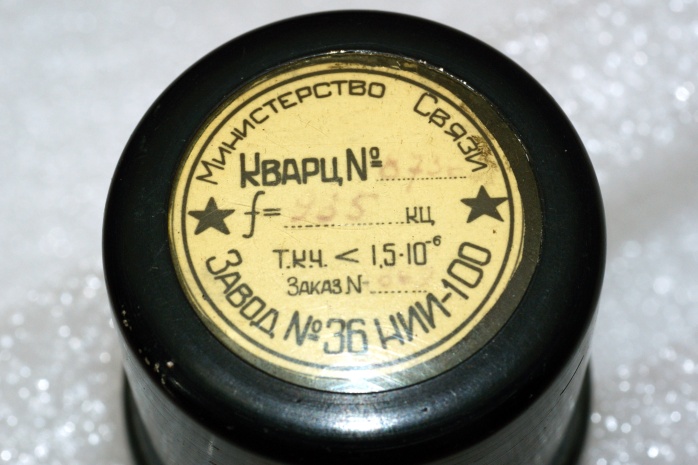

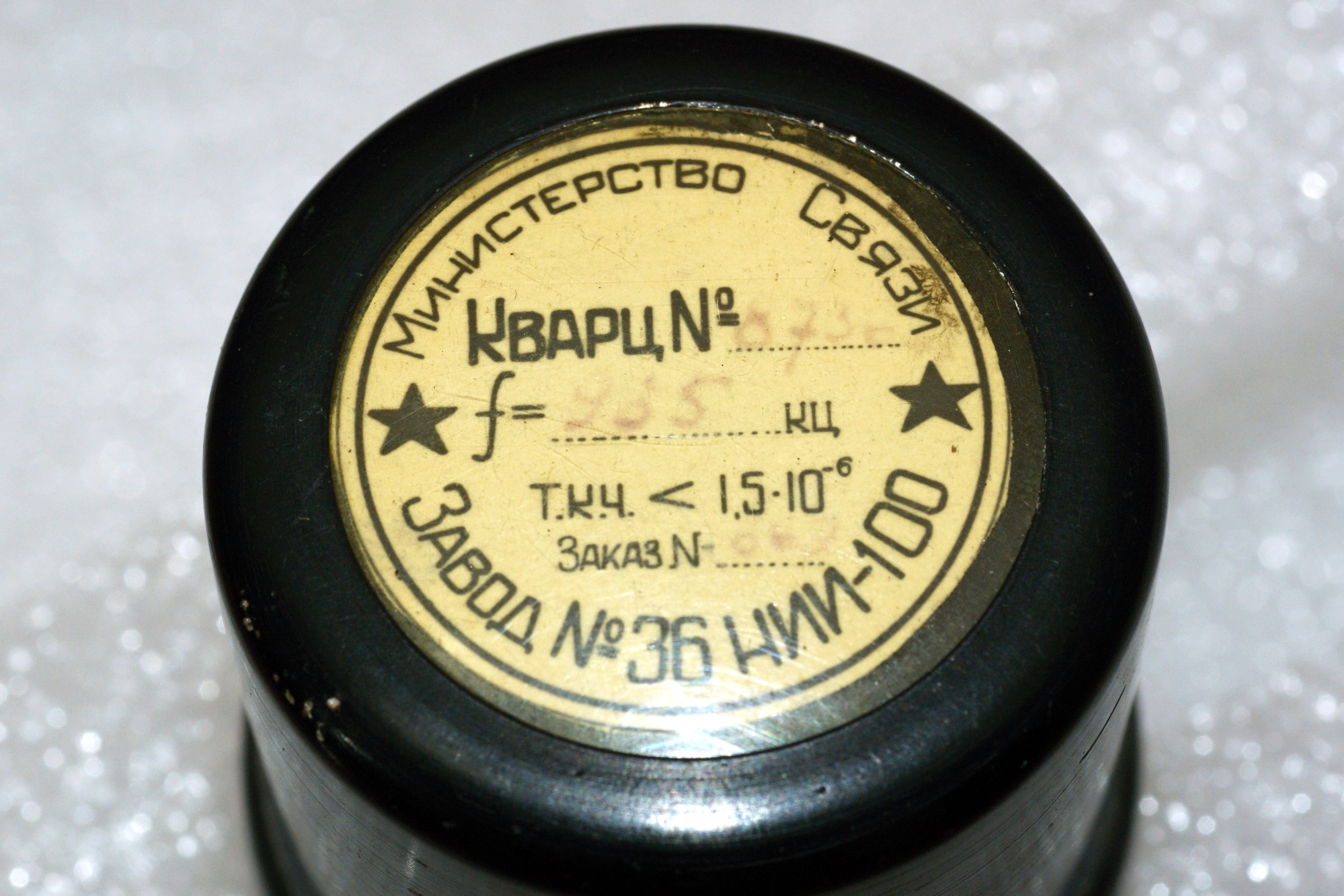

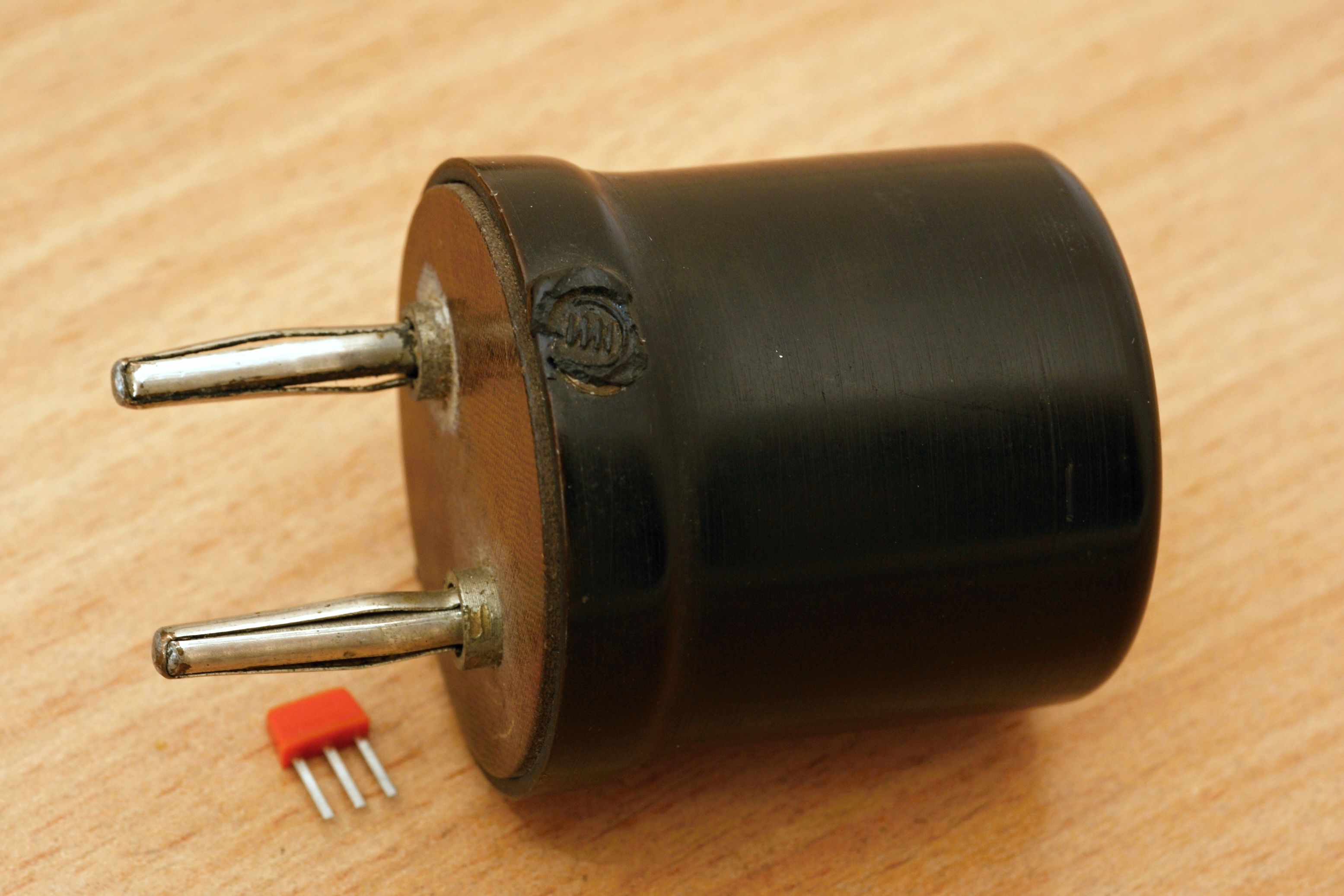

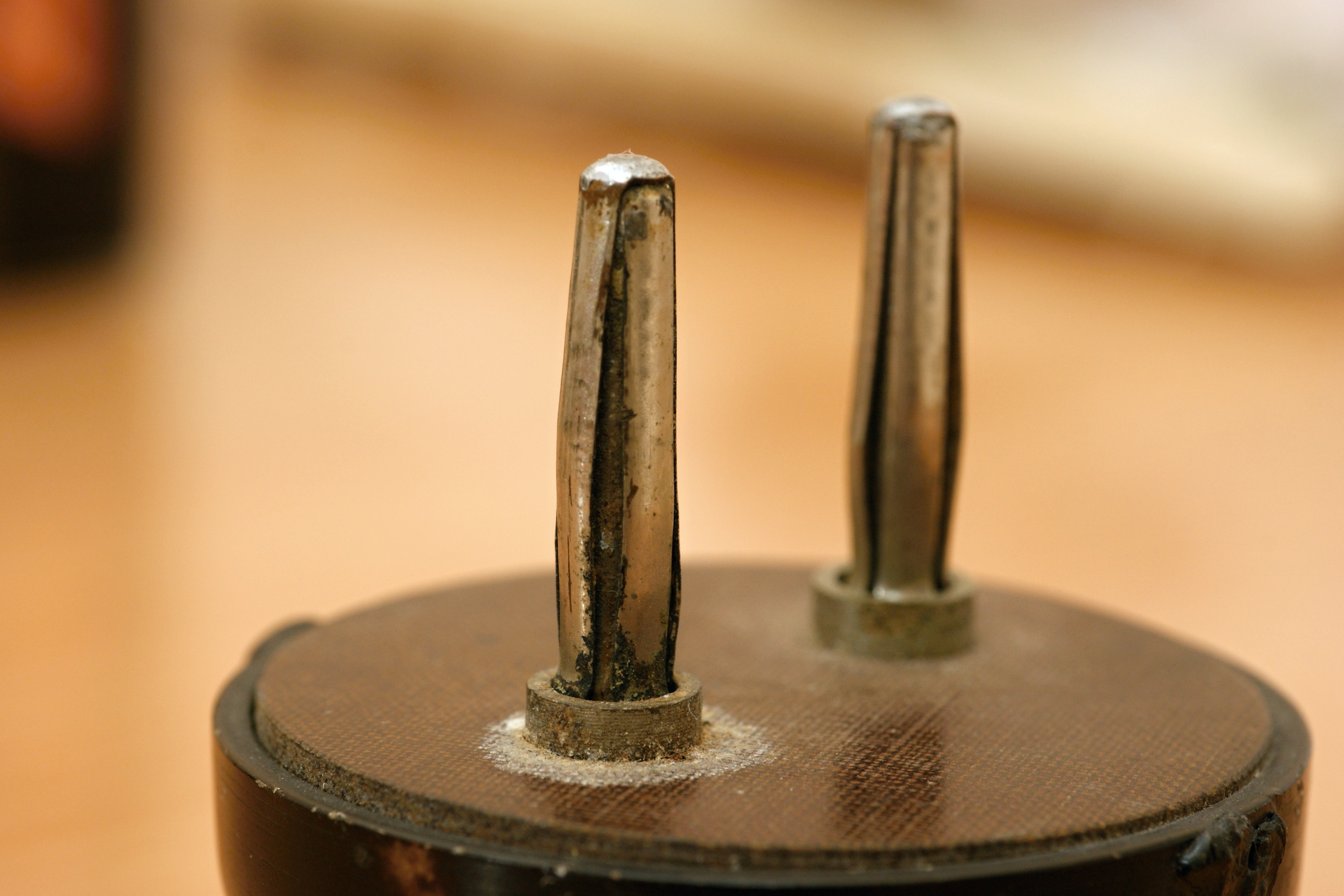

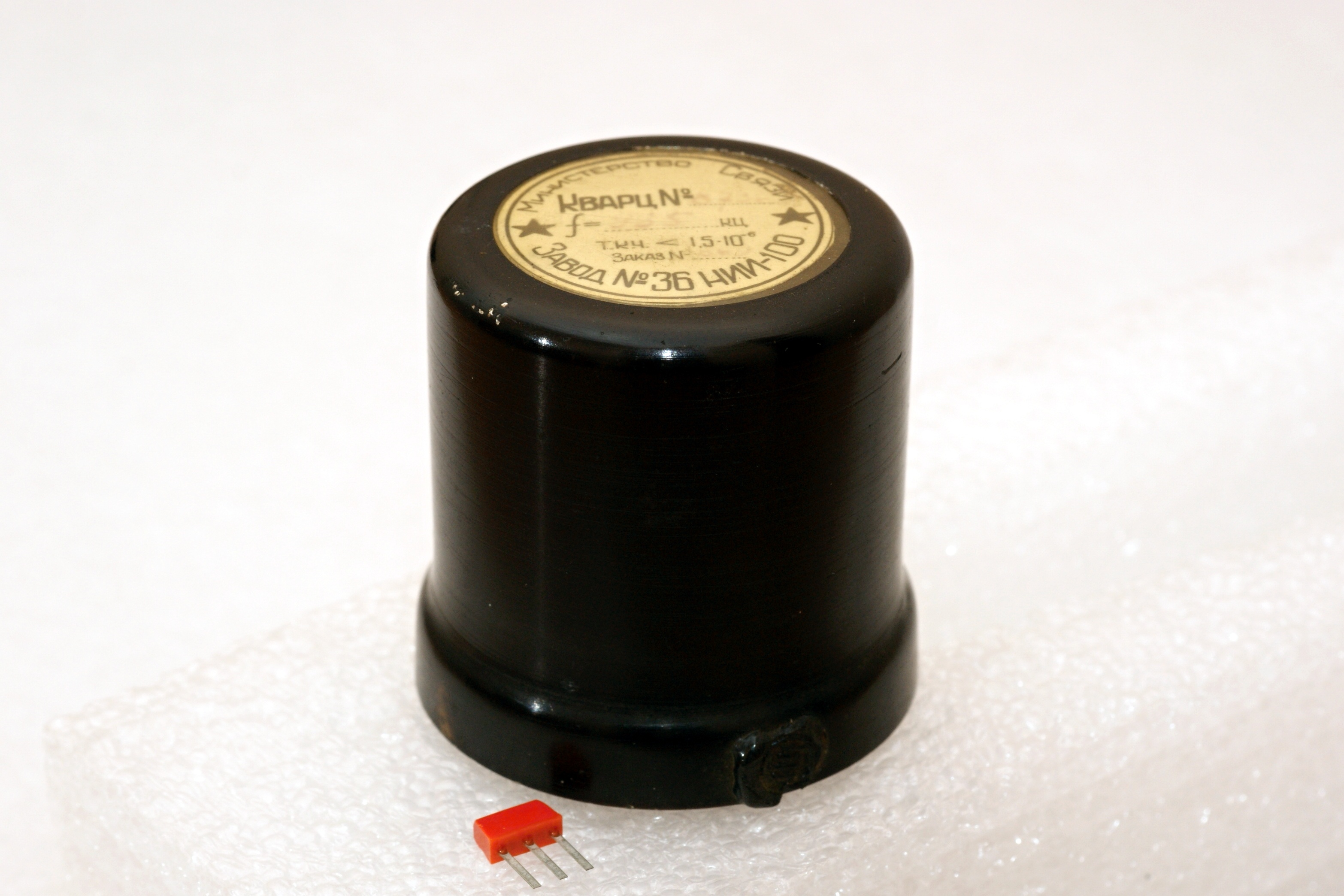

Резонатор необозначенного типа на 935 килоциклов. Да, когда-то так называли килогерцы...
Данных по нему никаких нет. Корпус, а, вероятно, и пластина, явно крупнее, чем у подобных К-21 и К-22.
Производитель - завод №36 (опытный) при НИИ-100 (ныне НИИР).

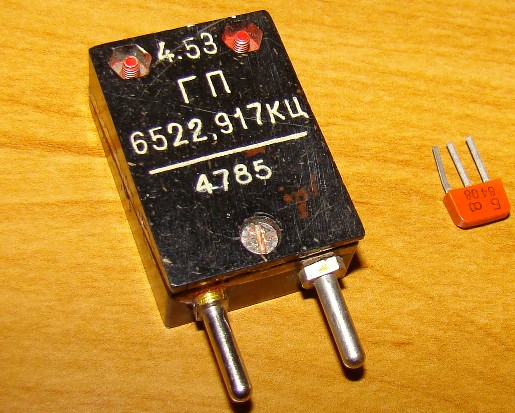

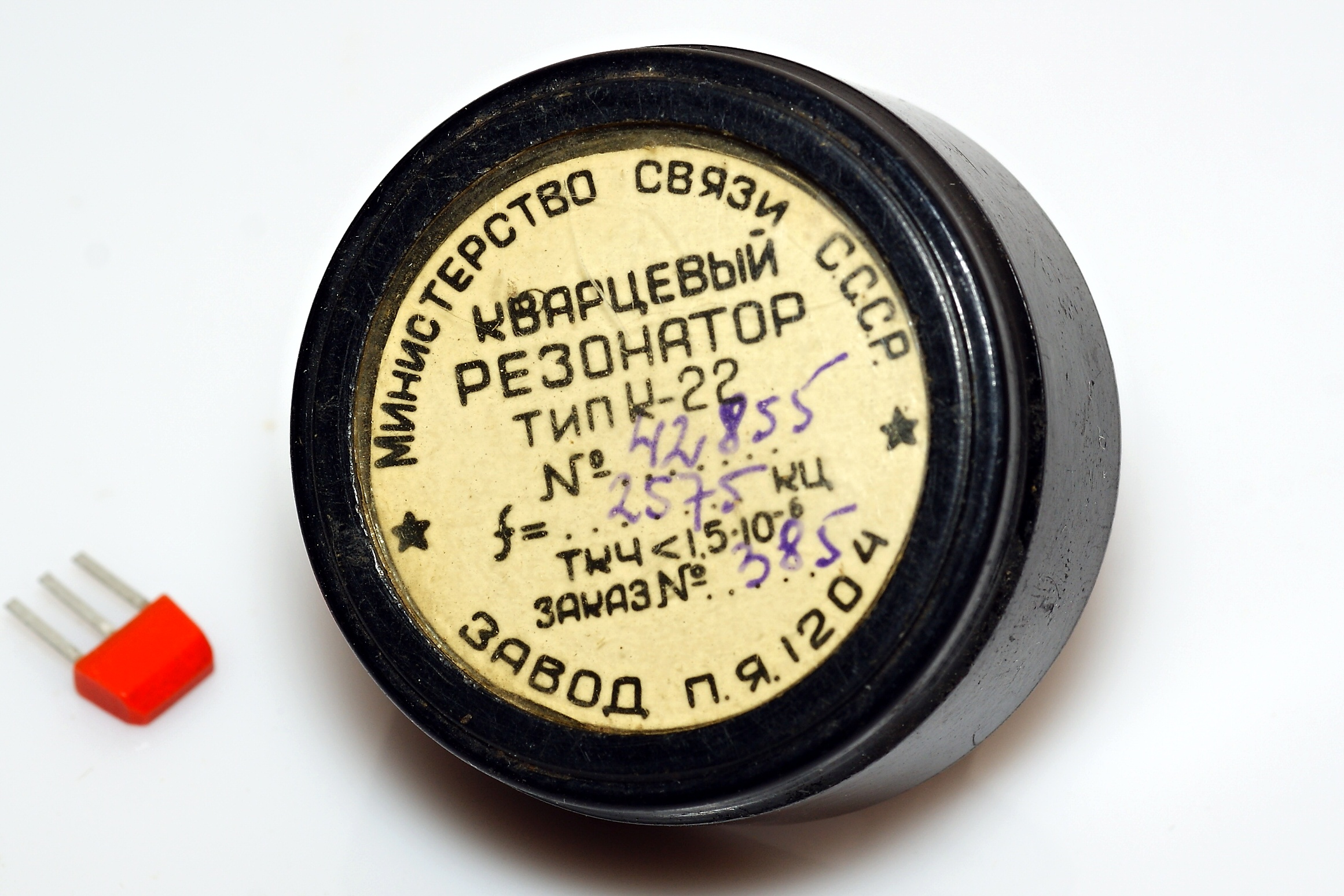

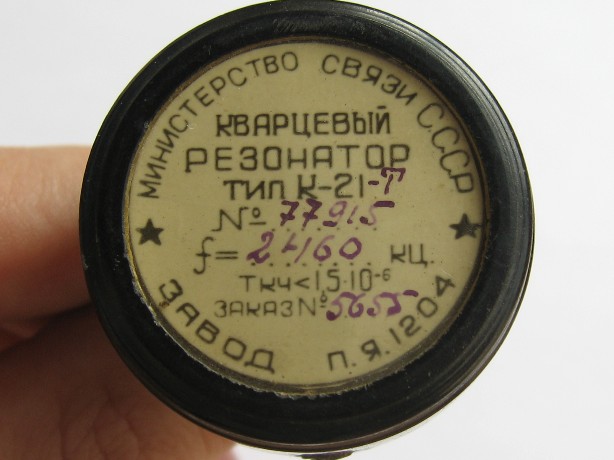

А вот очень интересный кварц. В таком исполнении я вижу впервые. Все данные написаны прямо на крышке корпуса. Частота указана еще в килоциклах, а не в килогерцах...
 |
 |
Производитель - некий завод "п.я.1204". Предположительно, это завод №36 (опытный)
при ЦНИИС (затем НИИ-100, ныне НИИР);
см. весьма похожий резонатор
на 935 кц.

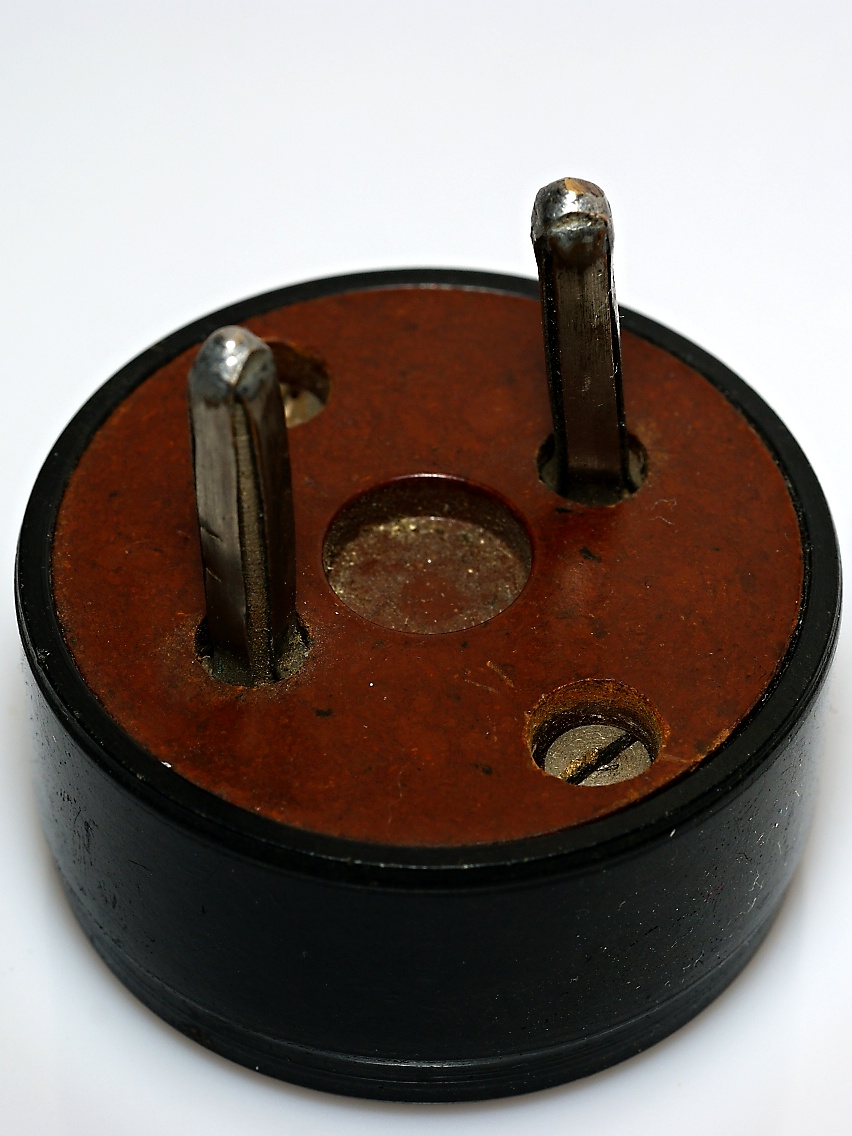

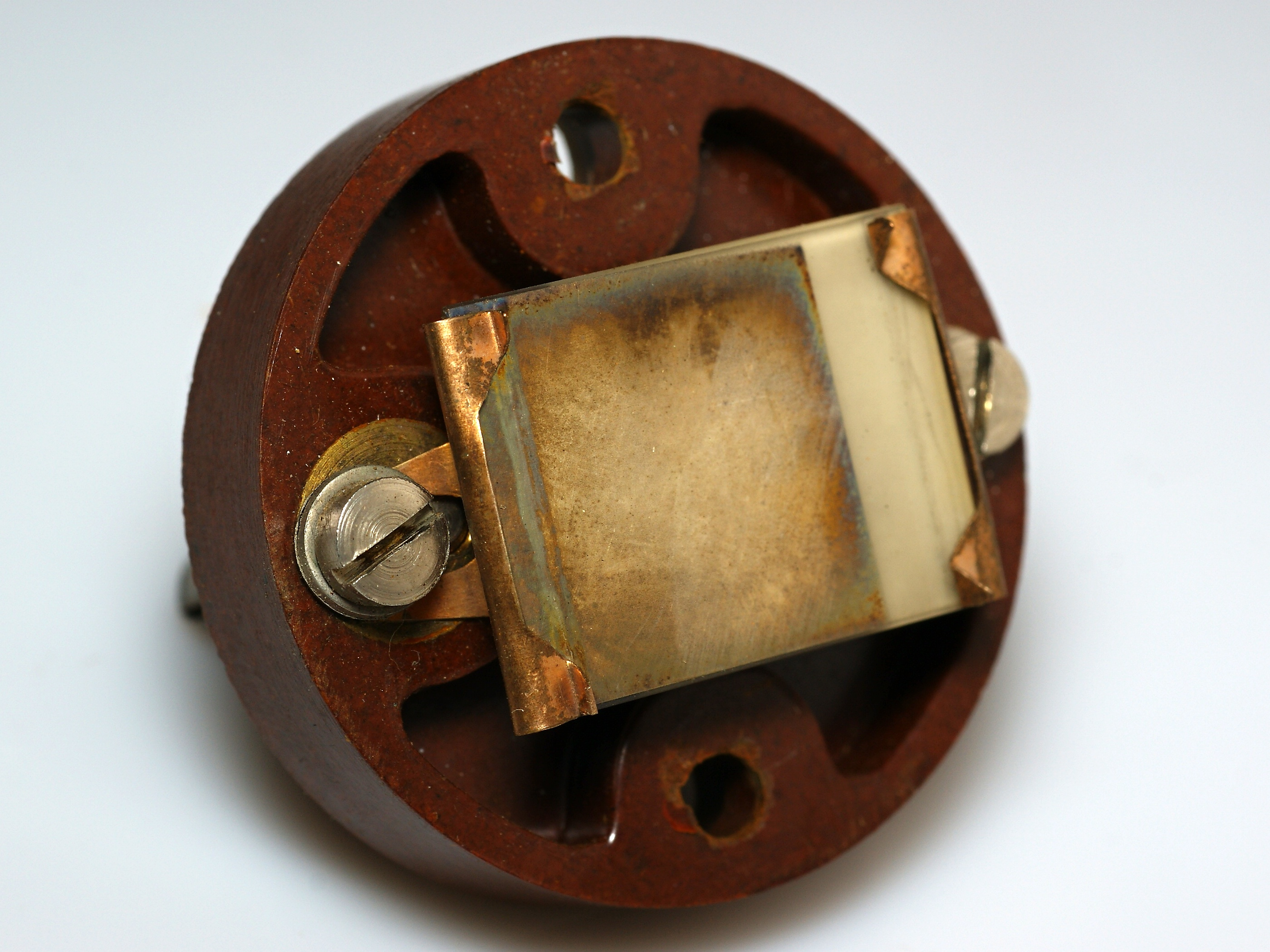

Собрат предыдущего образца; однако это уже другой тип.

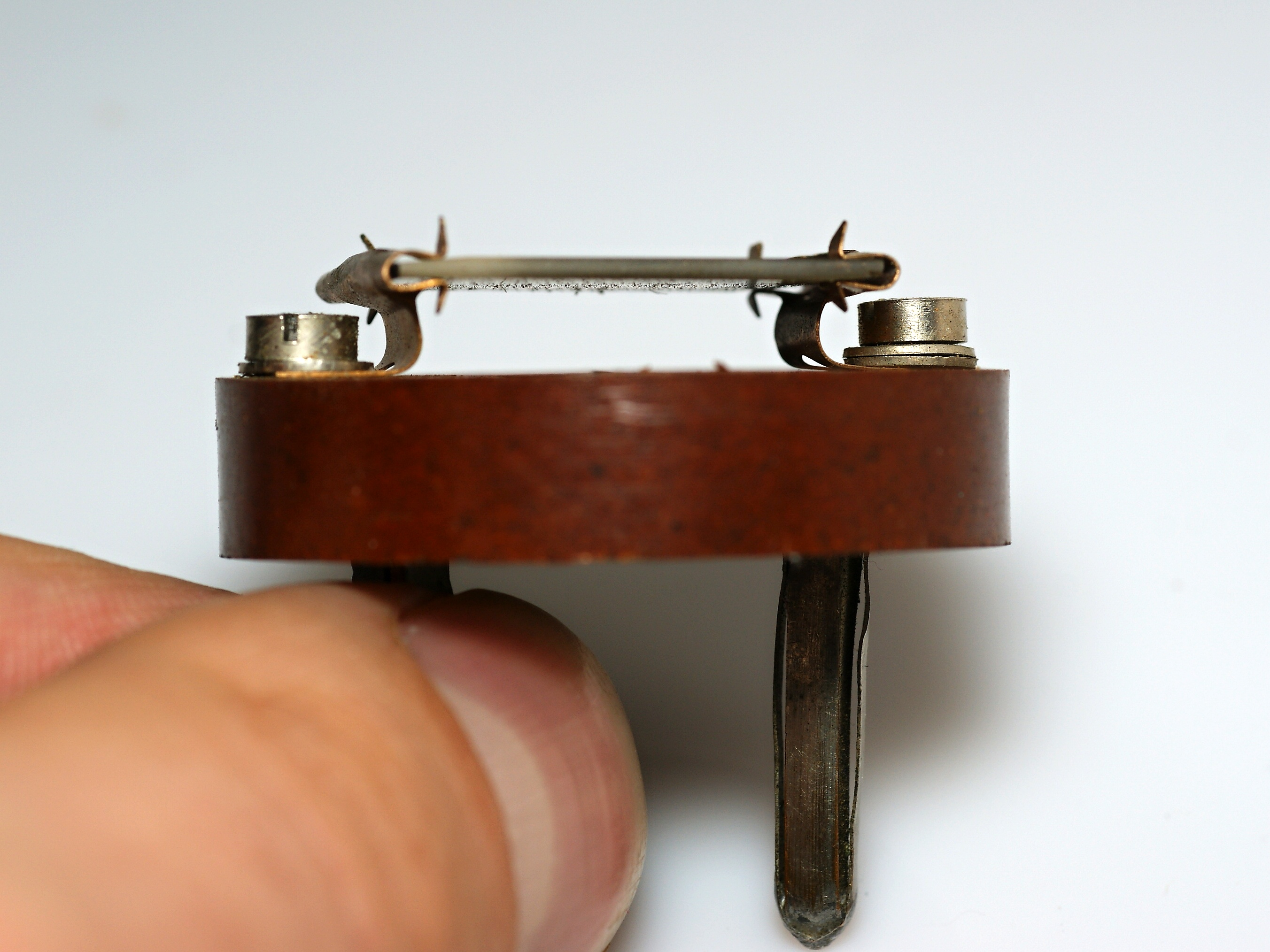

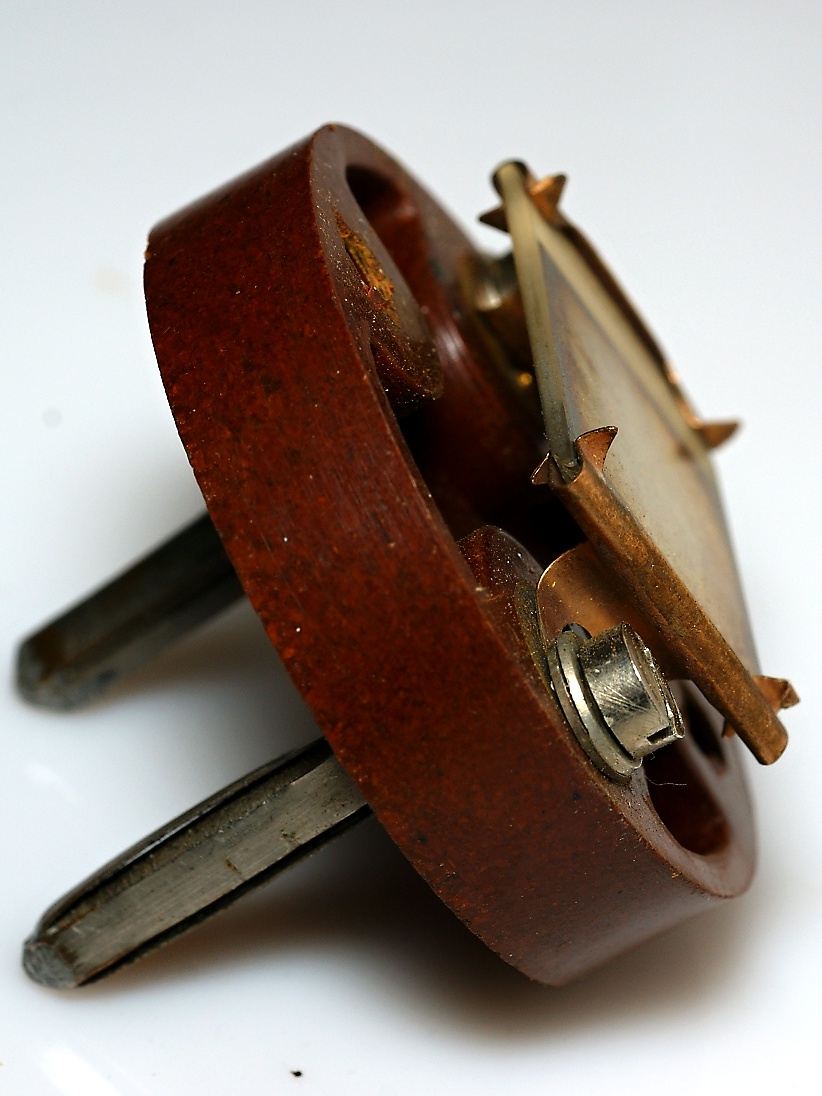

Я решил посмотреть, как же он устроен; оказалось - весьма просто :))) :
 |
 |
В отличии от вышепоказанных, в нем стоит пластина ВТ-среза.

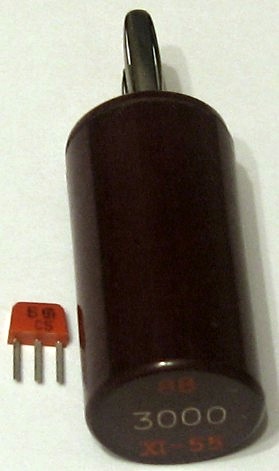

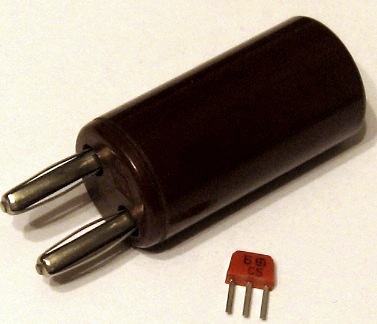

Вот кварчик неизвестного мне типа. Единственное, что понятно - частота, 3000 кГц.
 |
Интересен мне он в первую очередь своим возрастом.
С 1955 года, одна из самых старых вещей в моей коллекции.
|

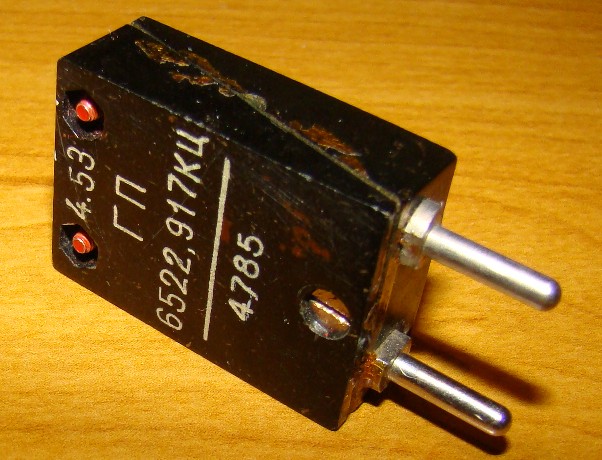

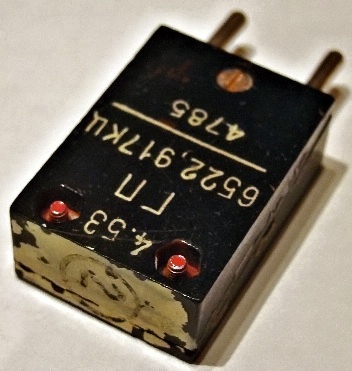

Впрочем, такие кварцы выпускались и на гораздо более дробные частоты:

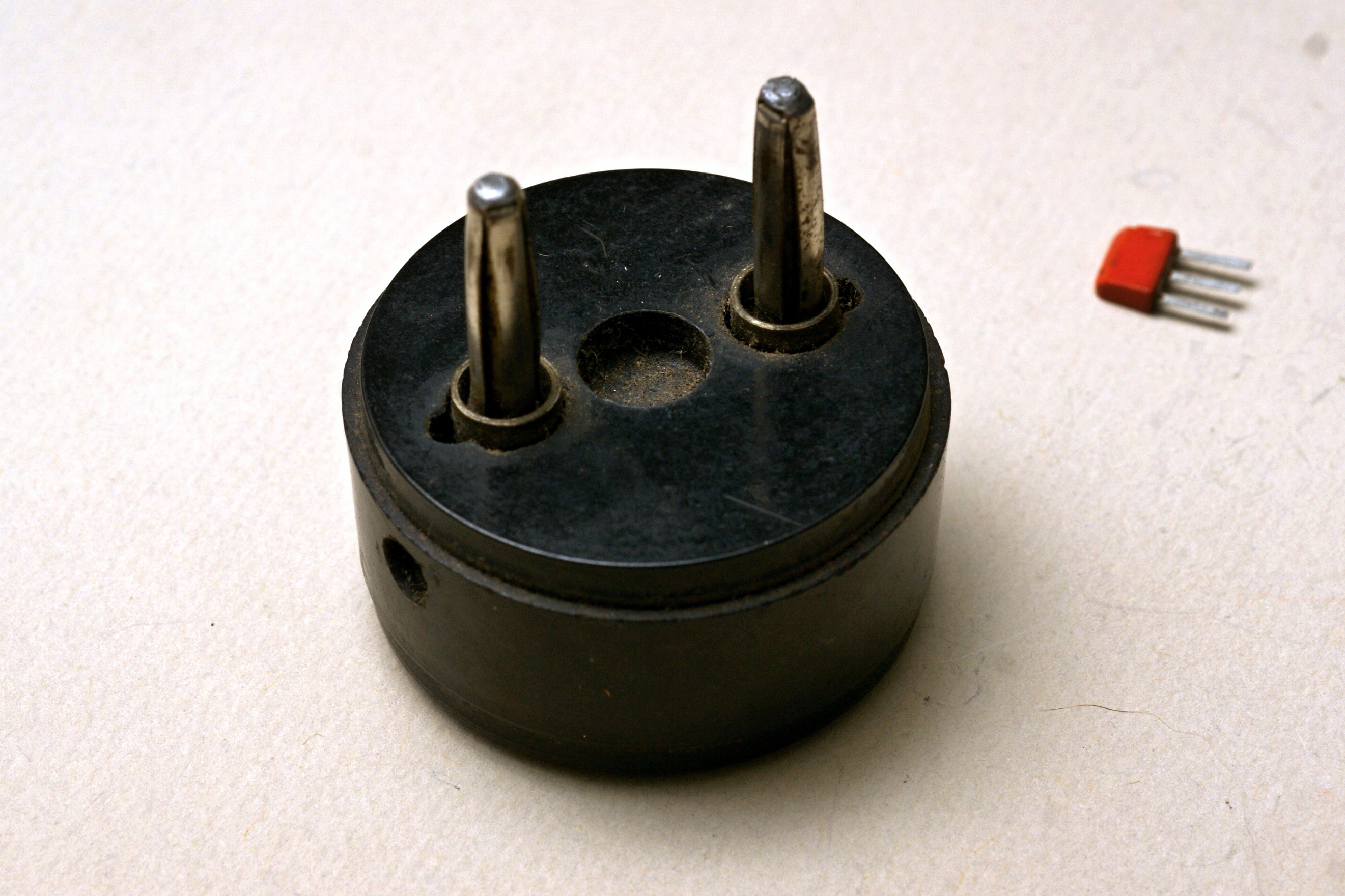

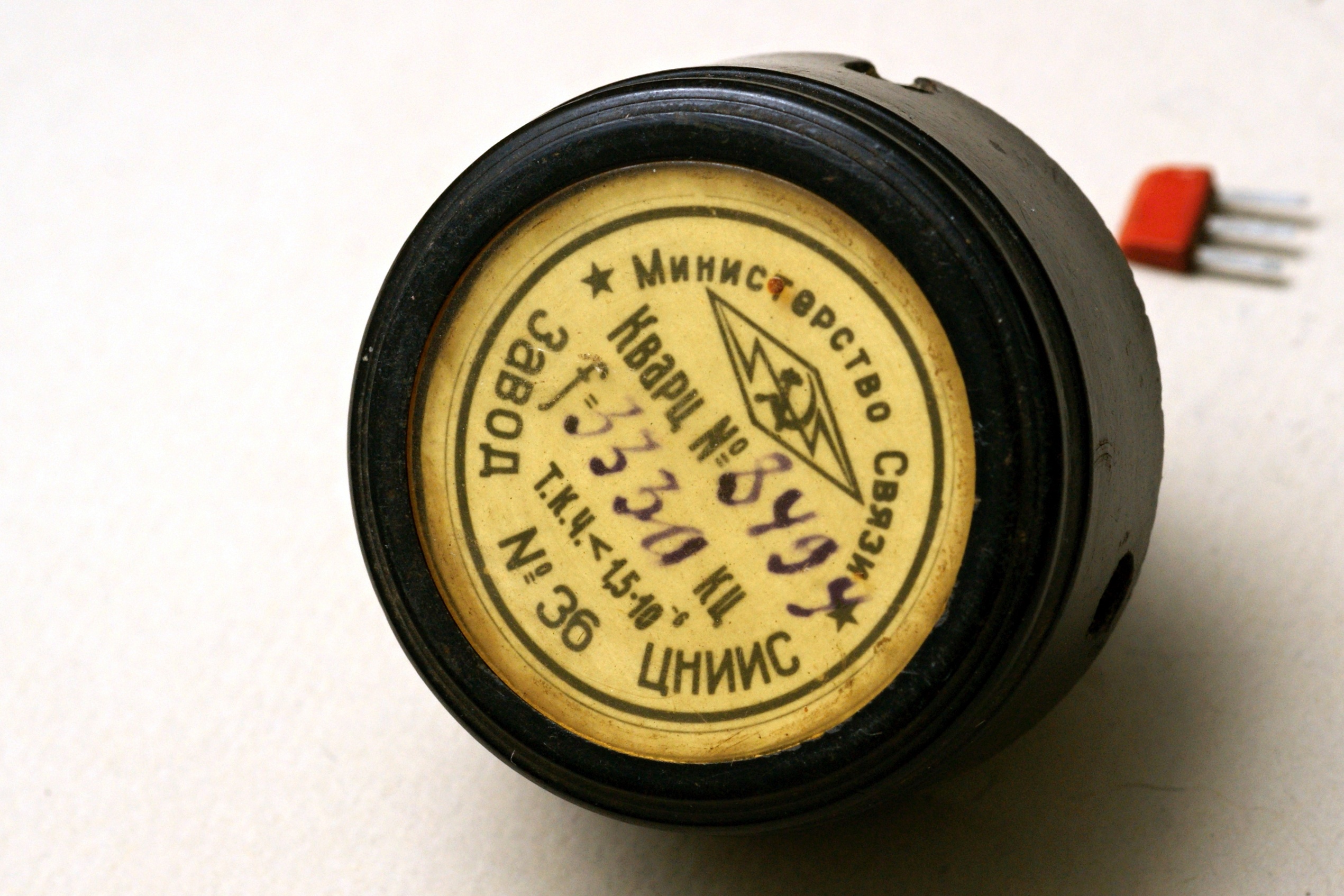

Ещё один резонатор необозначенного типа, на 3330 килоциклов. Данных по нему никаких нет.
Производитель - завод №36 (опытный) при Центральном НИИ Связи (ныне НИИР).
Вот вполне обычные кварцы такого типа. Единственное, чем они меня привлекли - своим производителем.
Кварцевые резонаторы, выпущенные Рязанским радиозаводом, встречаются не так уж часто.

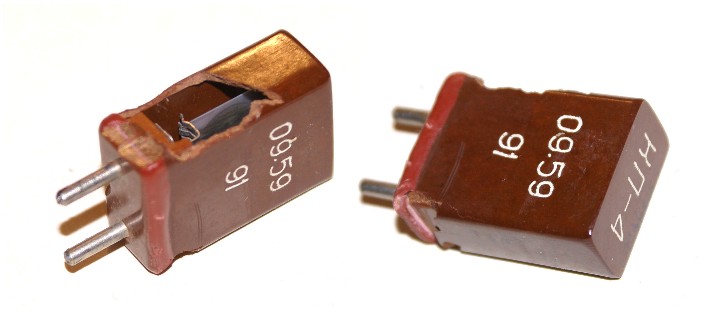

| Вот подобный кварц, но - другой корпус. Вроде как даже неразъемный.
1978 года выпуска. В то время подобные корпуса были уже сильно устаревшими; выпуск мог быть нужен только для ремонта старой аппаратуры.
|
 |
(фото Алексея Абызова)

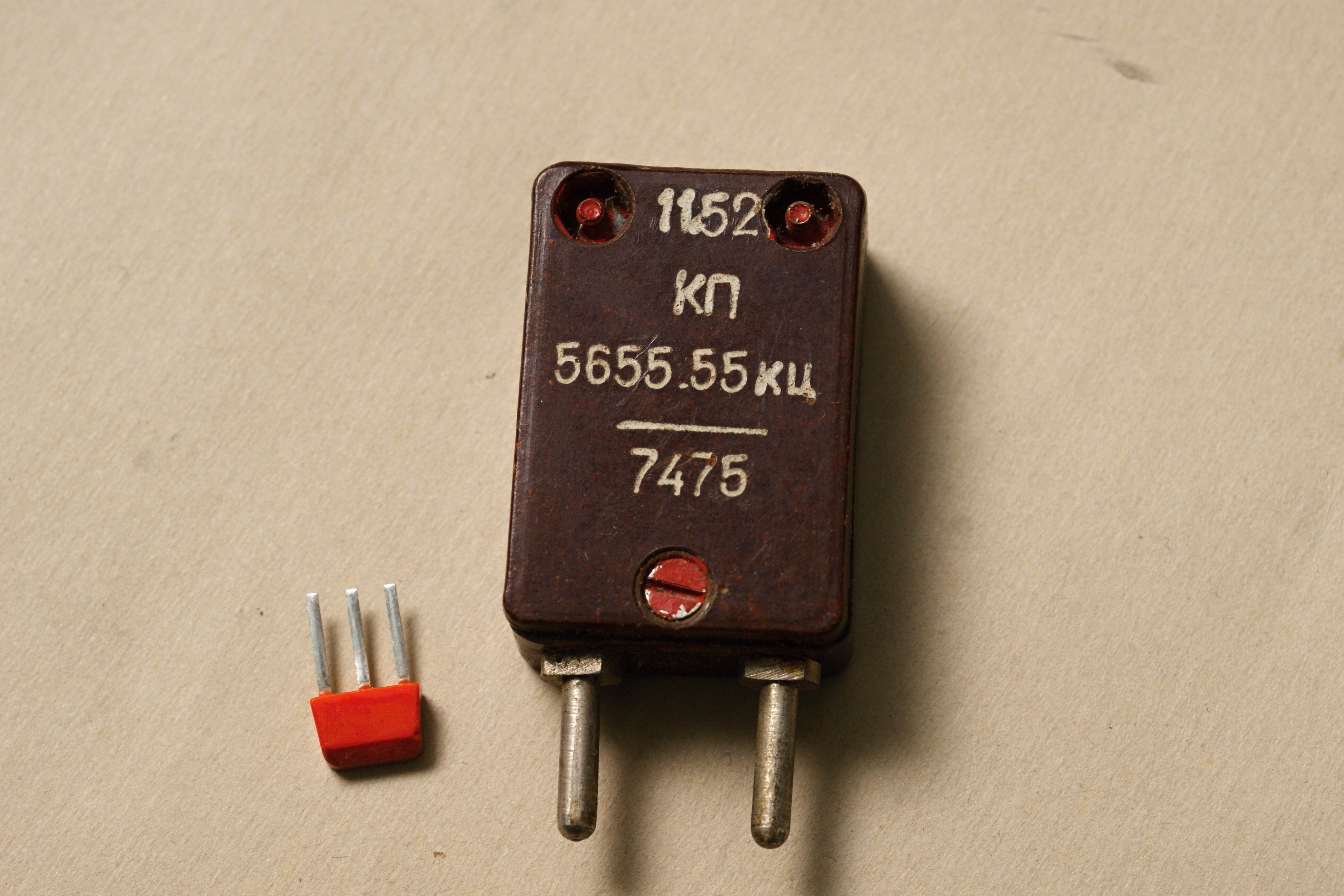

Частота не указана, 5690 кГц - это данные по результатам измерений.

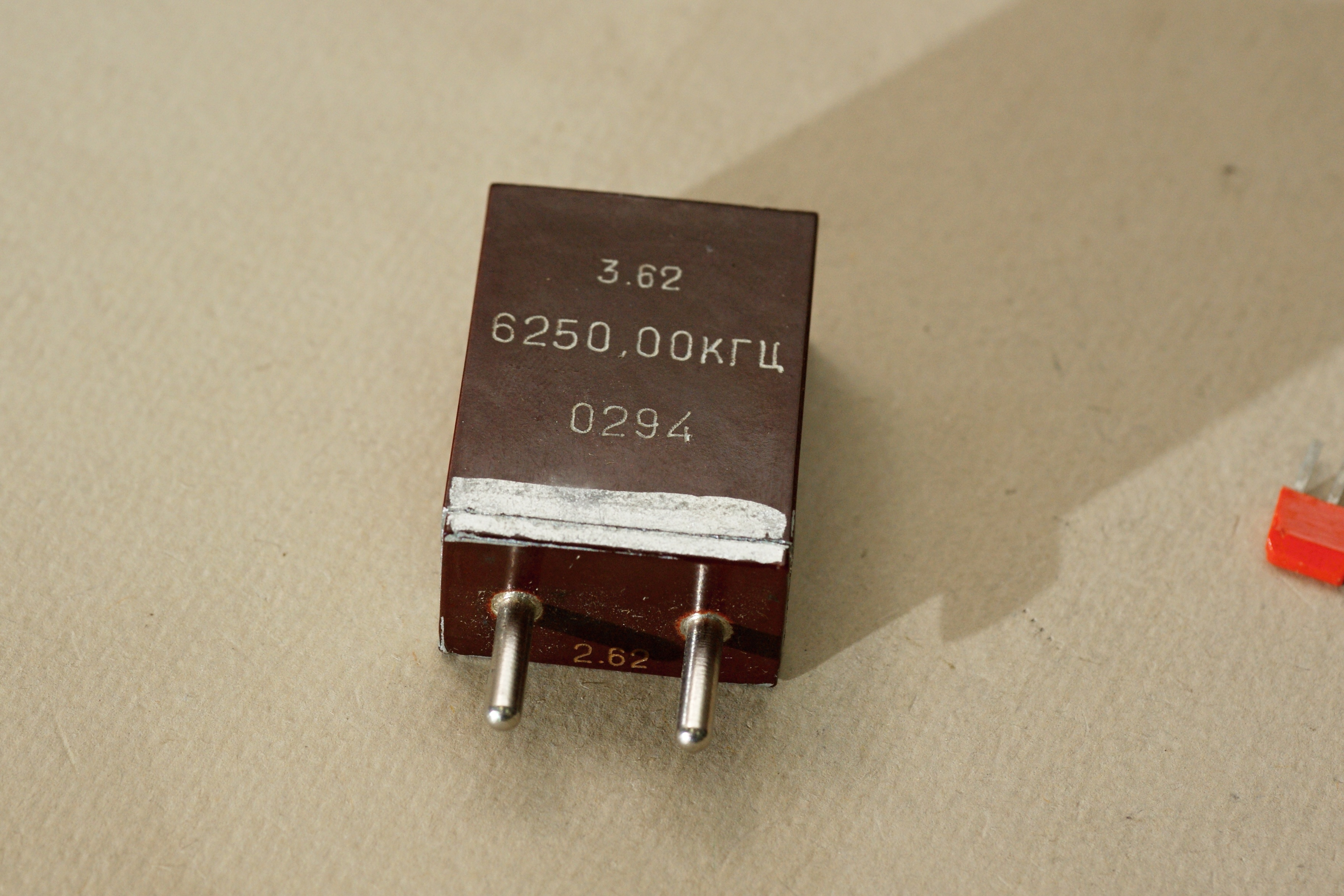

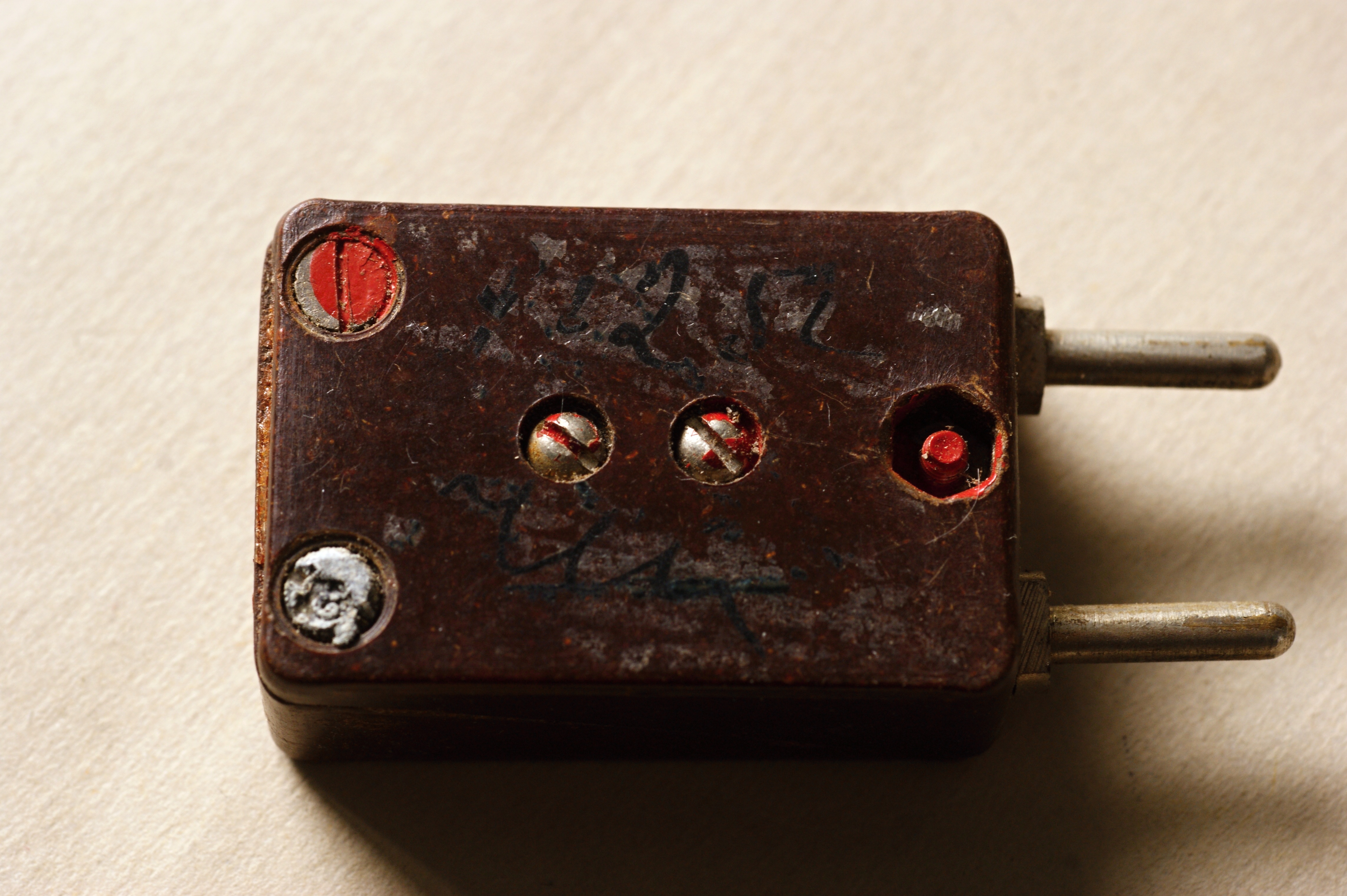

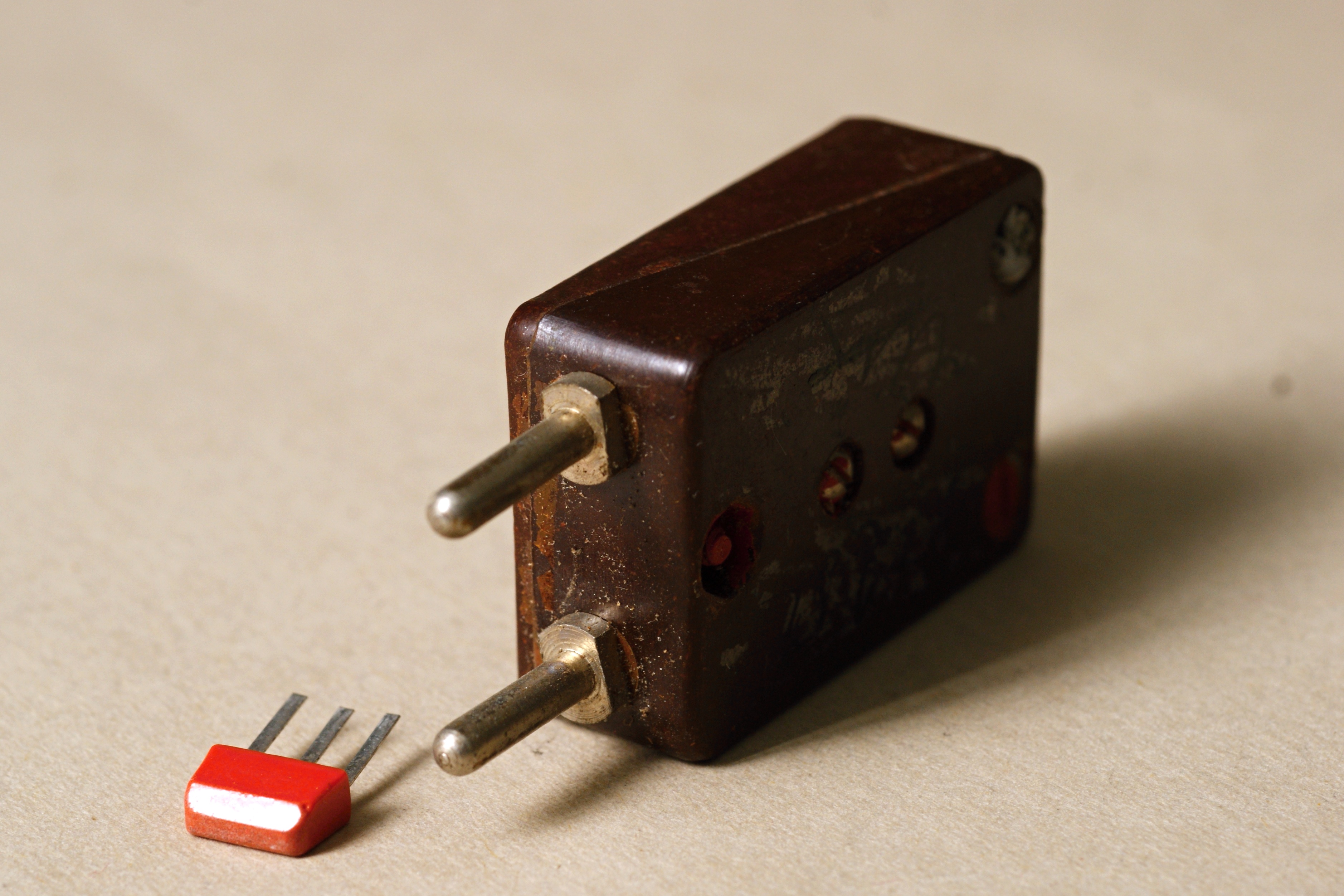

Резонатор из 60-х годов в прямоугольном корпусе. Производитель не маркирован.

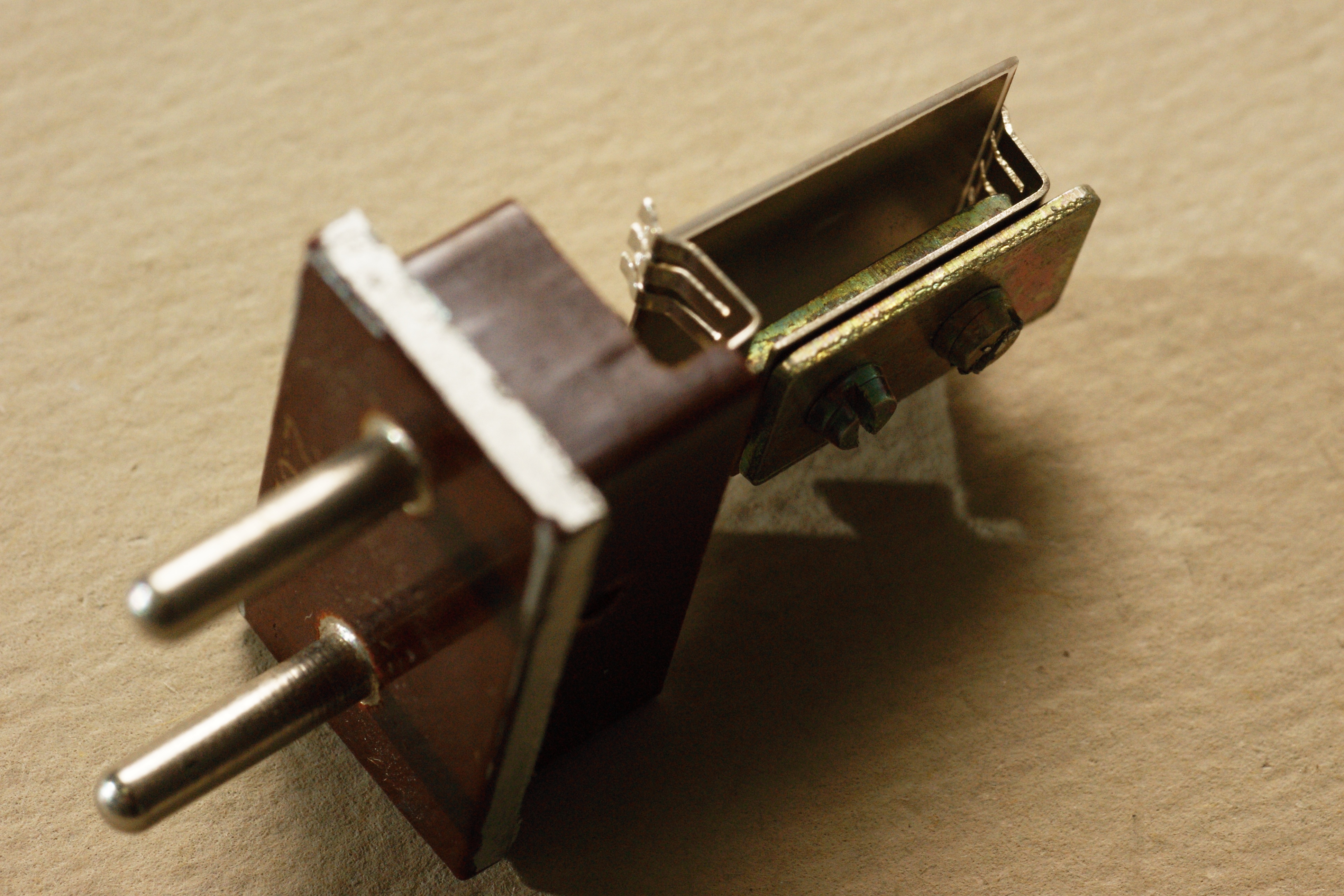

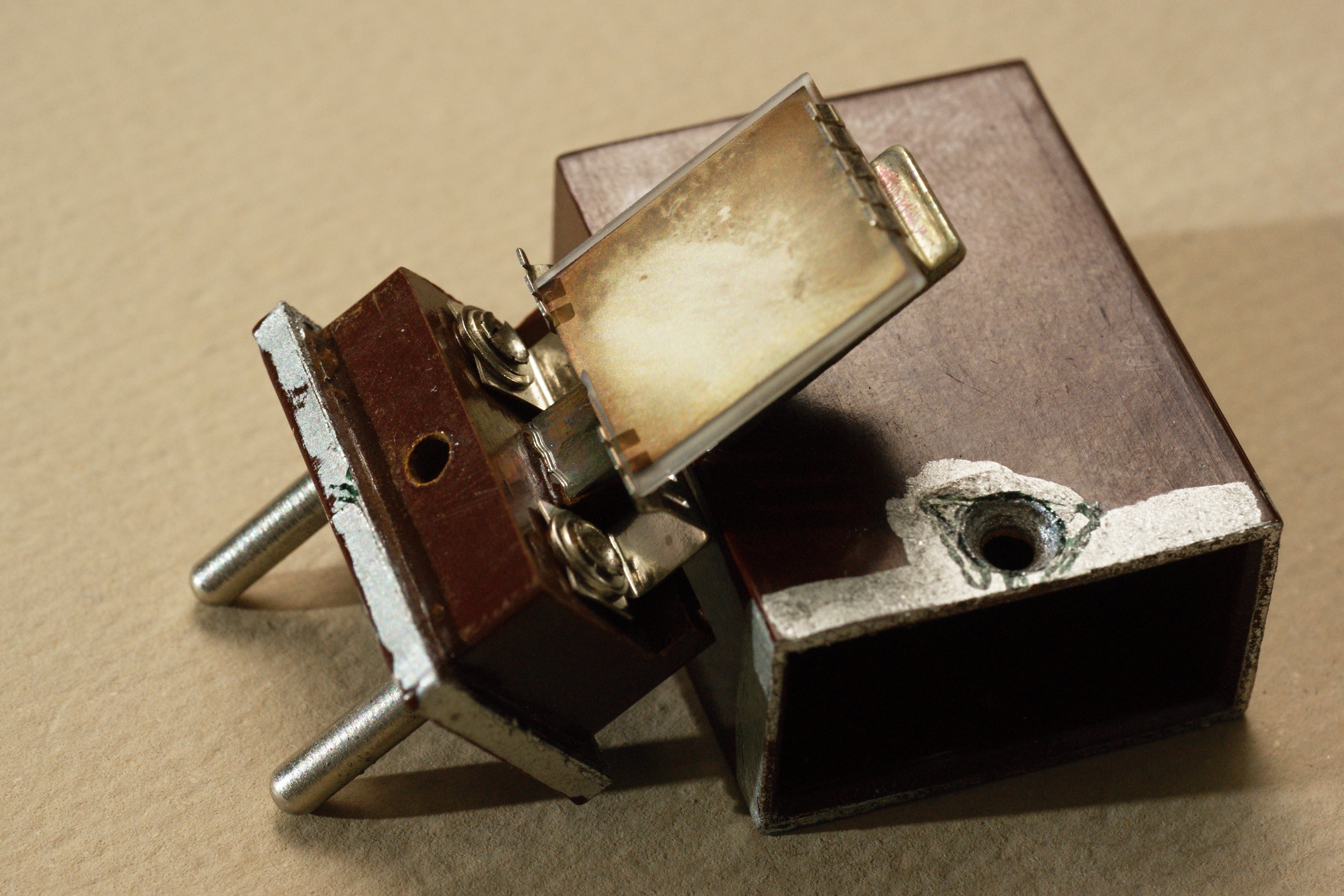

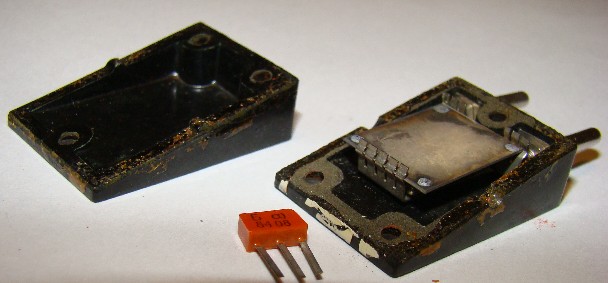

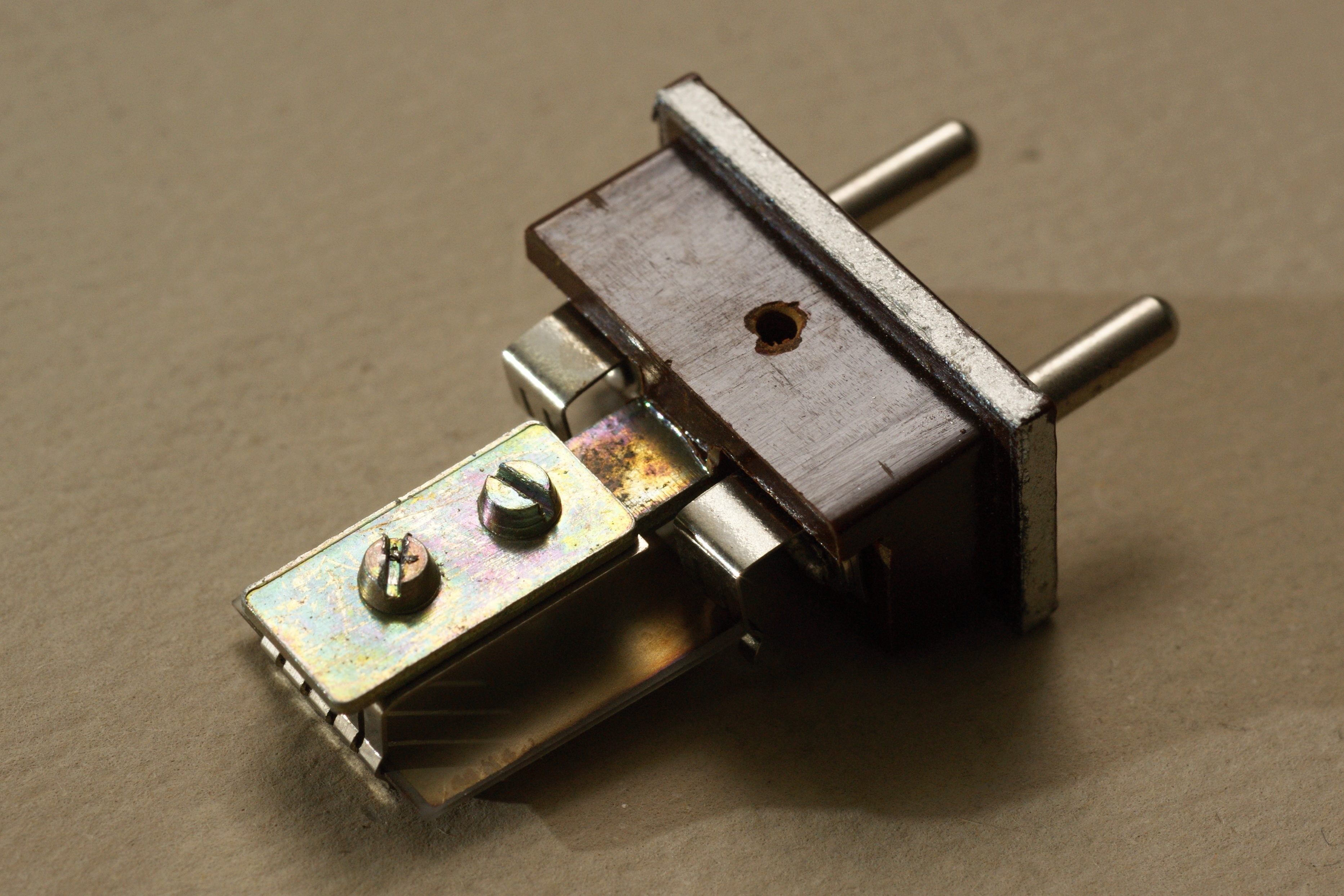

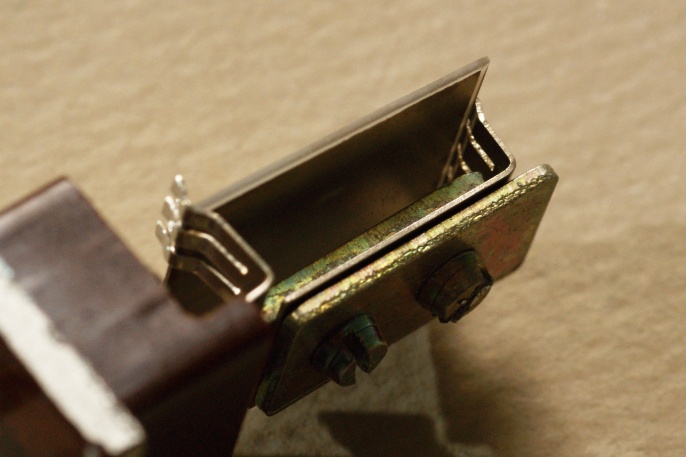

Кварц в карболитовом корпусе иной конструкции с пластиной ВТ-среза (фото Михаила Кулюкина), 1953 года.

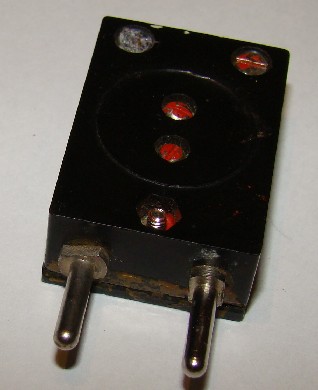

При том, что исполнение корпуса кажется весьма грубым, и с герметичностью вопросы - но точность настройки - до седьмой значащей цифры! Пока что это рекорд среди всех известных мне резонаторов.
 |
 |

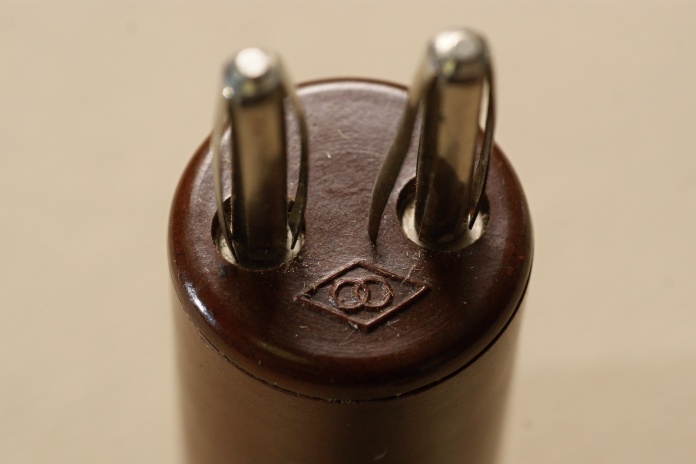

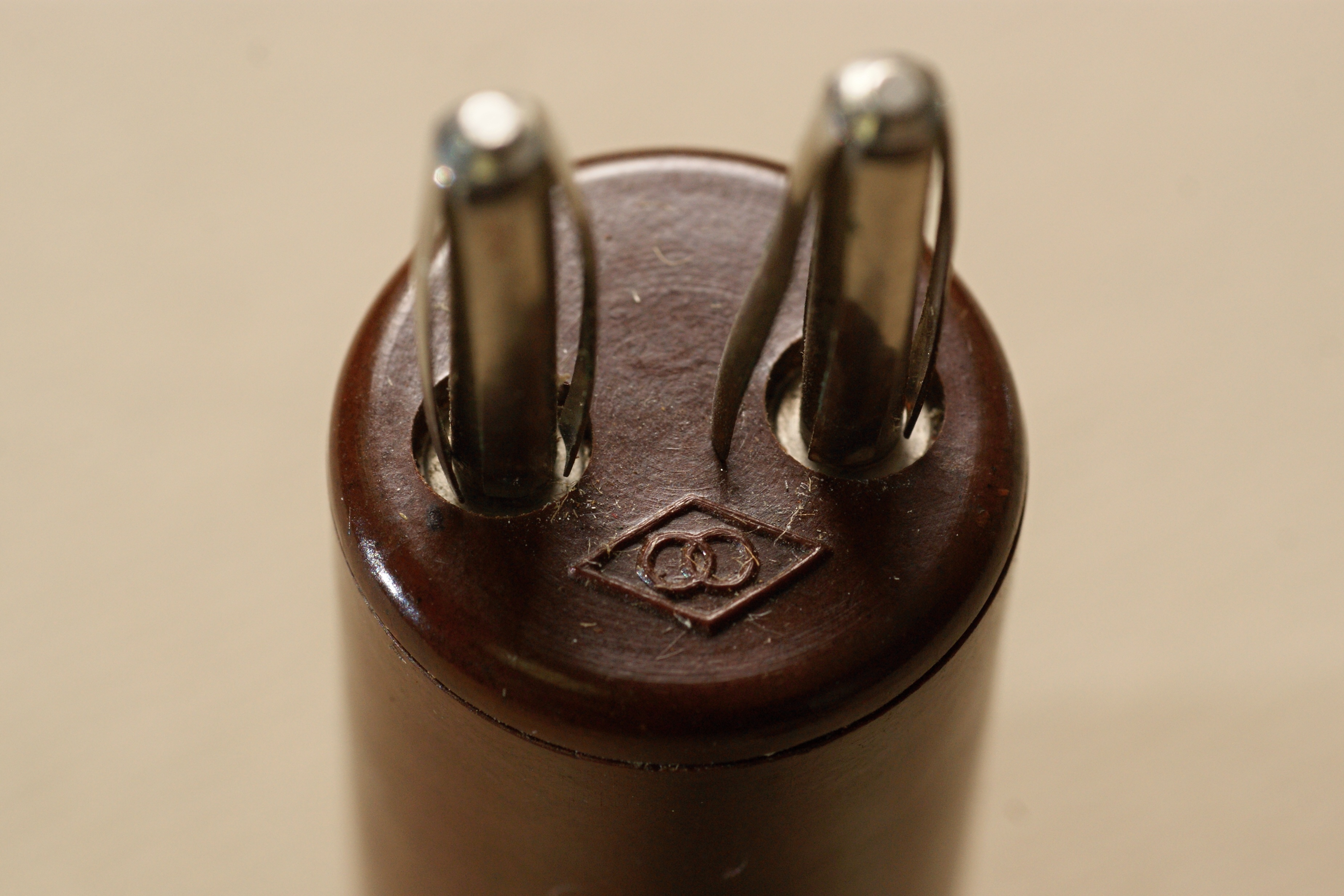

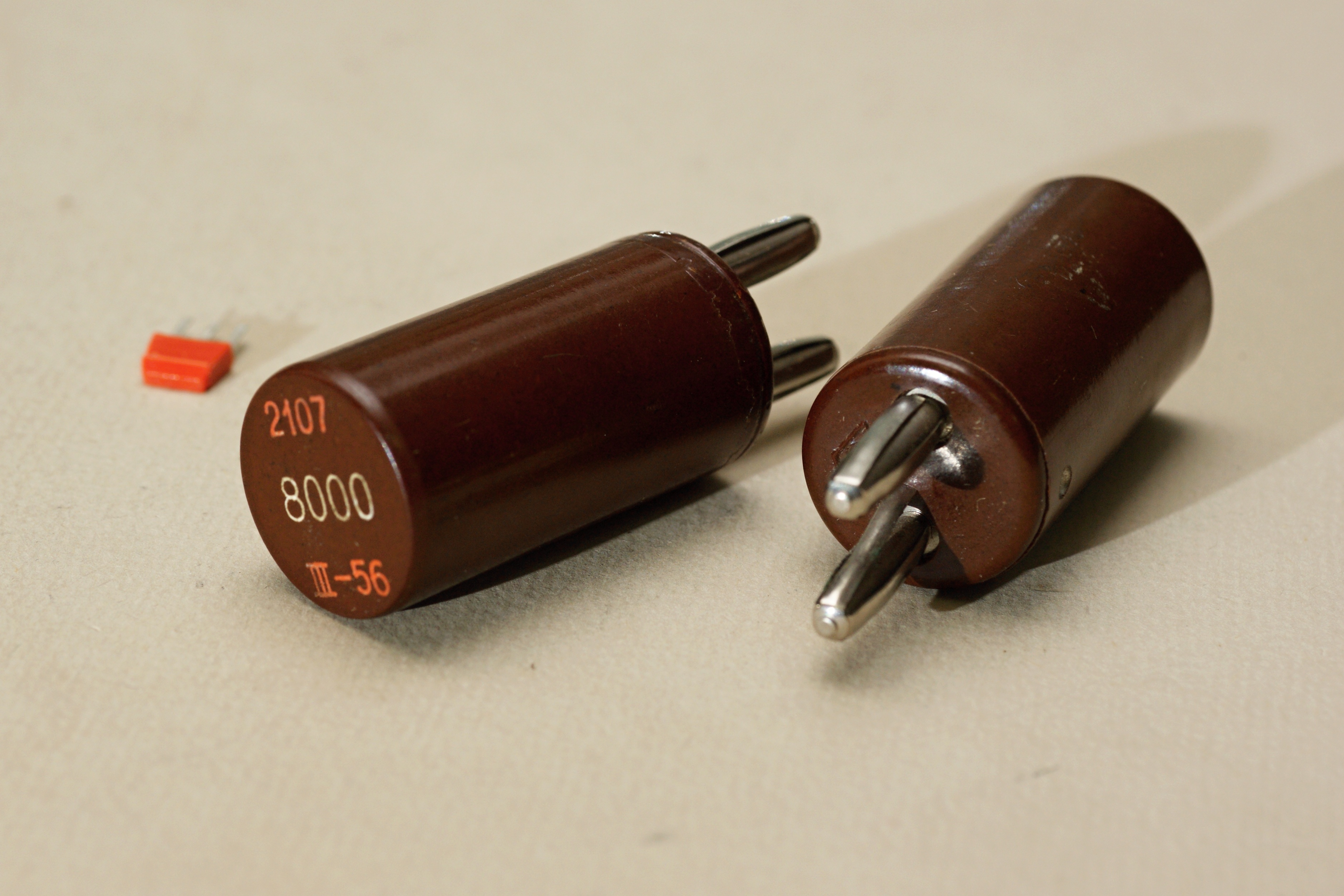

Резонаторы на 8 МГц от ленинградского завода им. Козицкого.

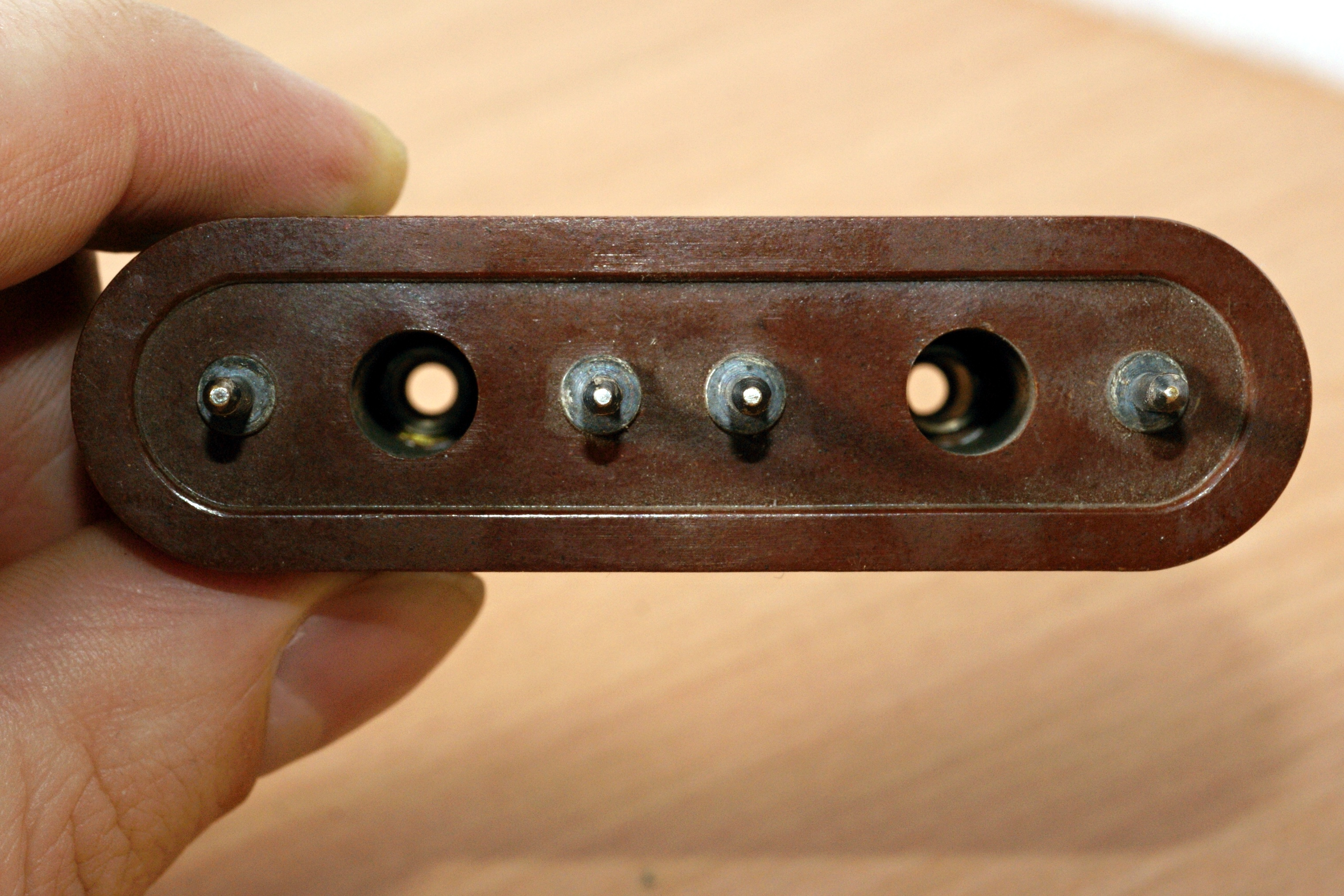

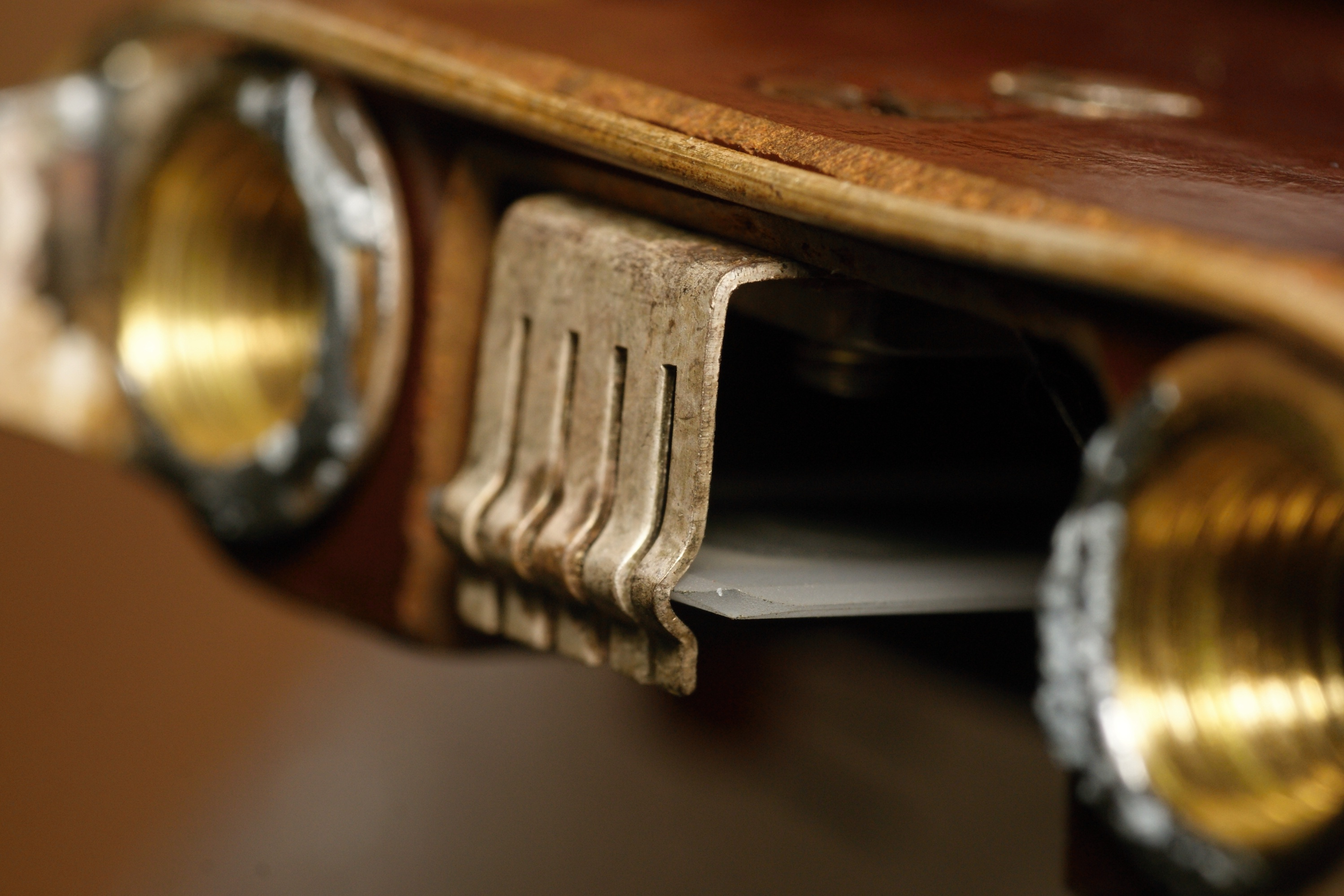

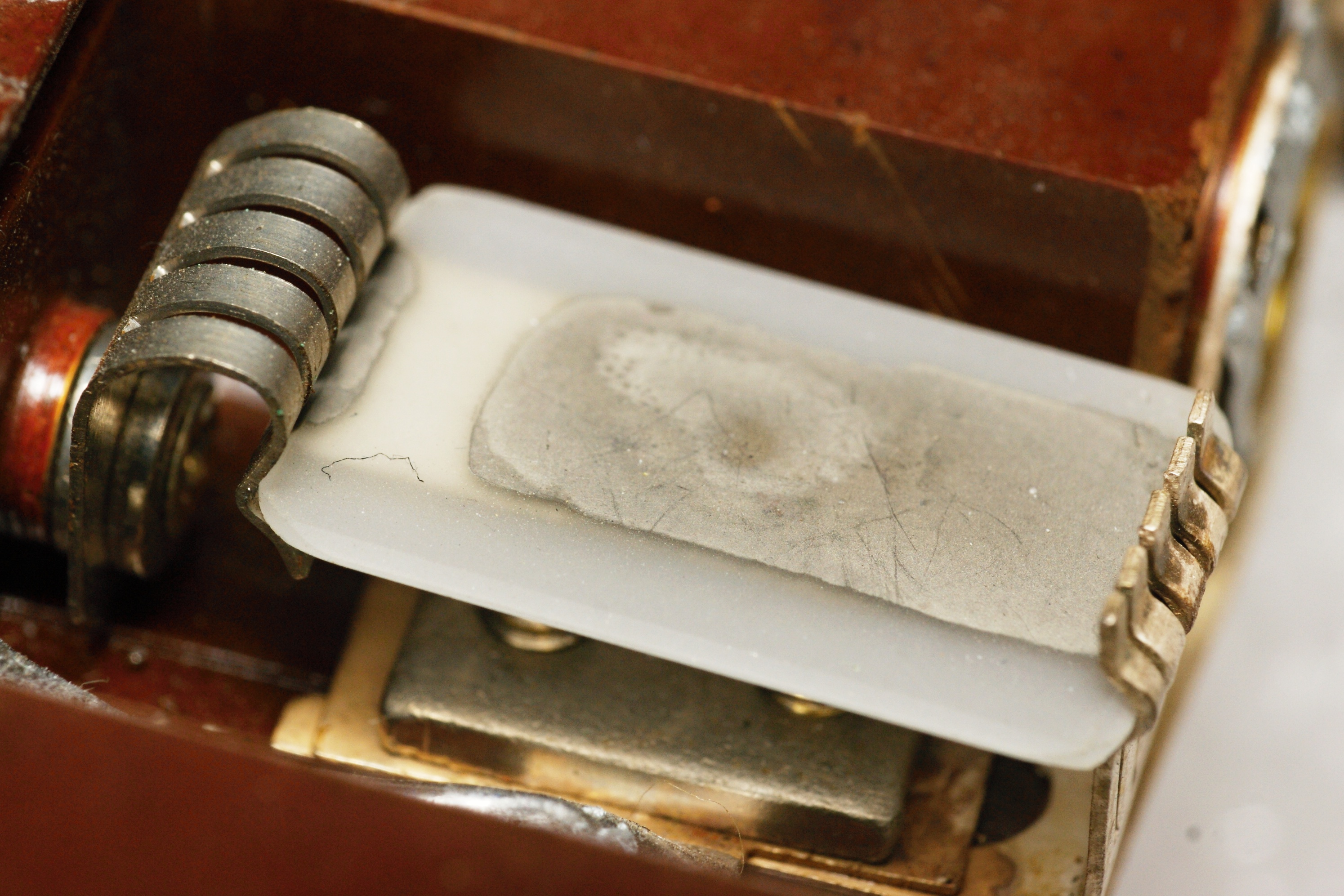

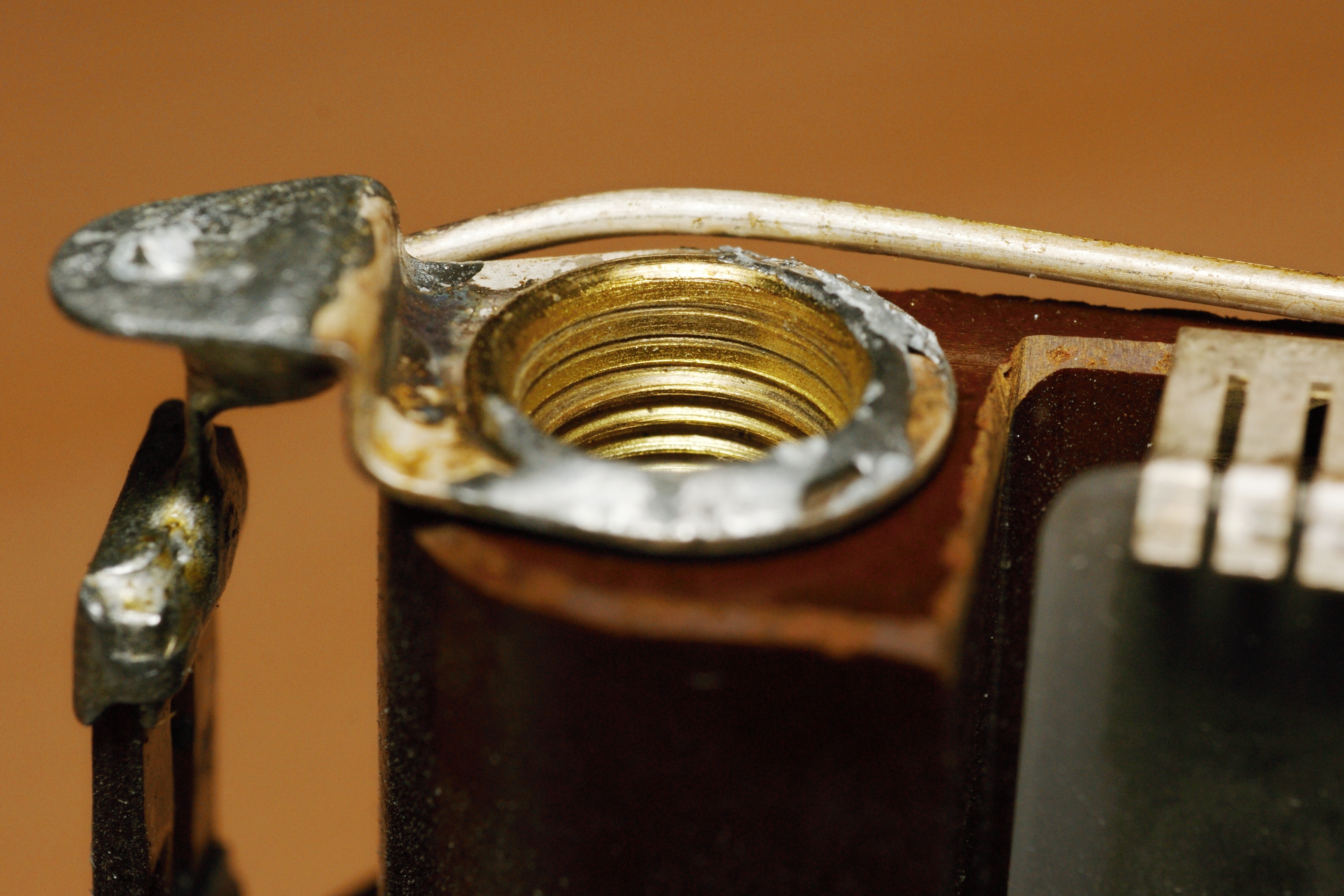

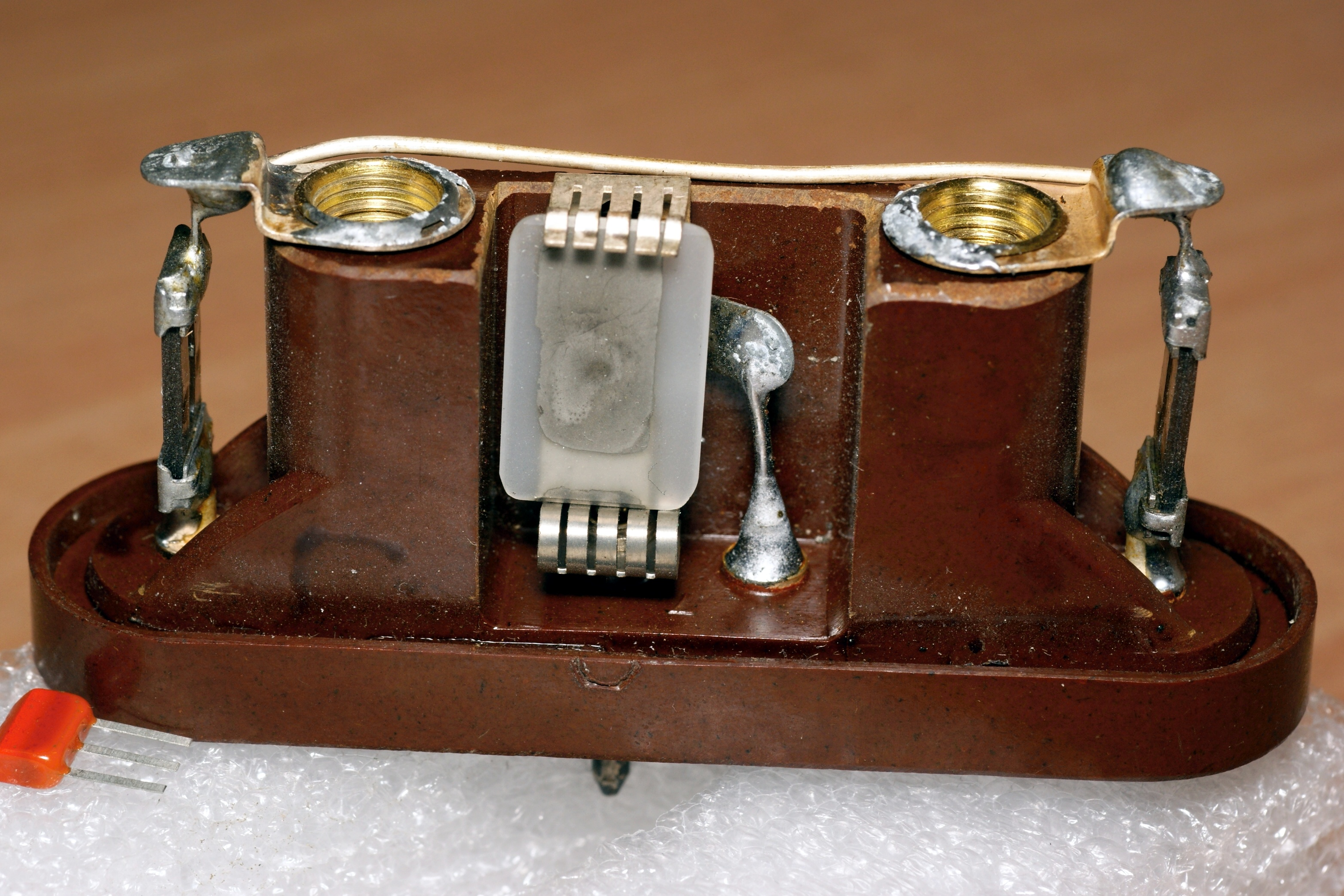

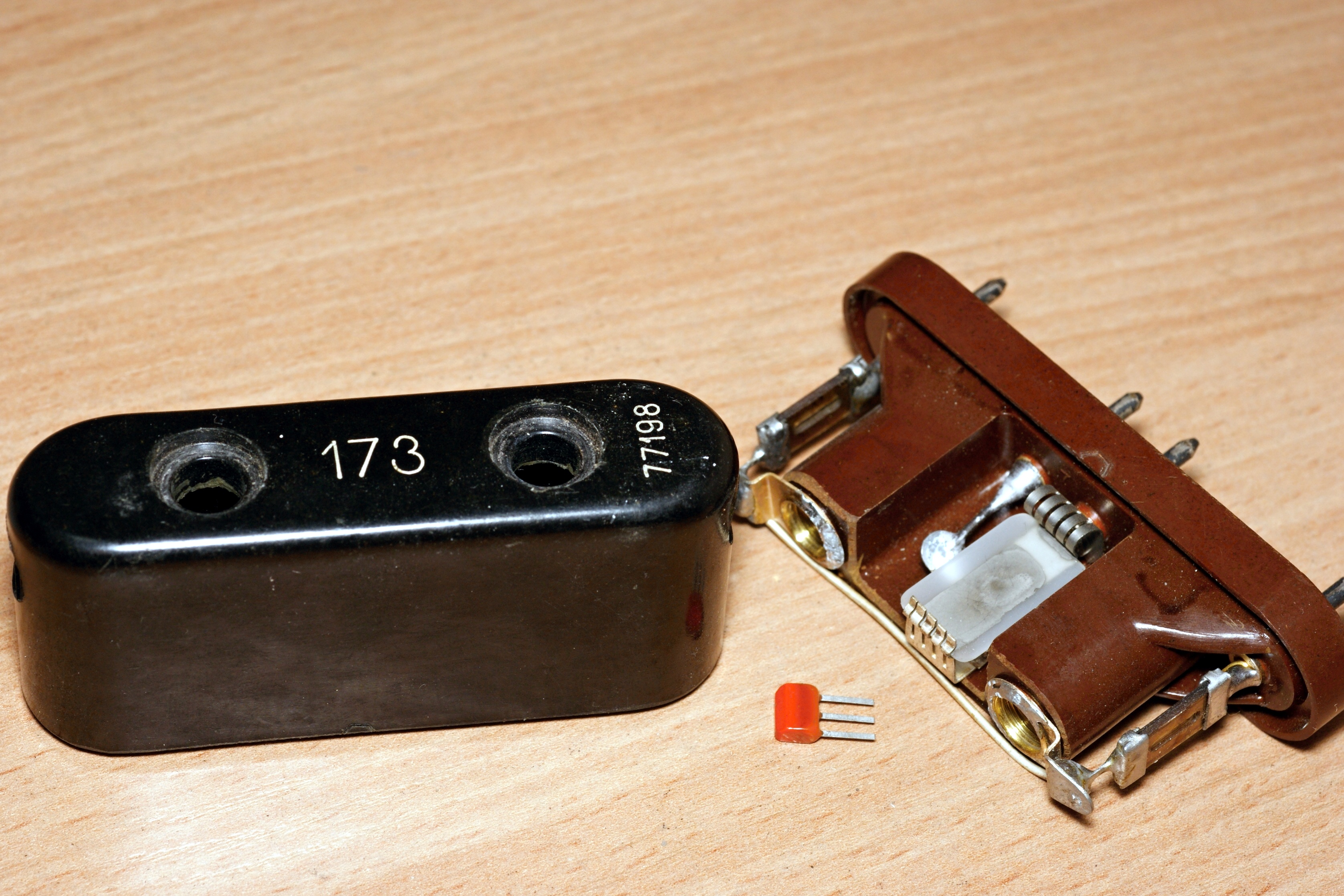

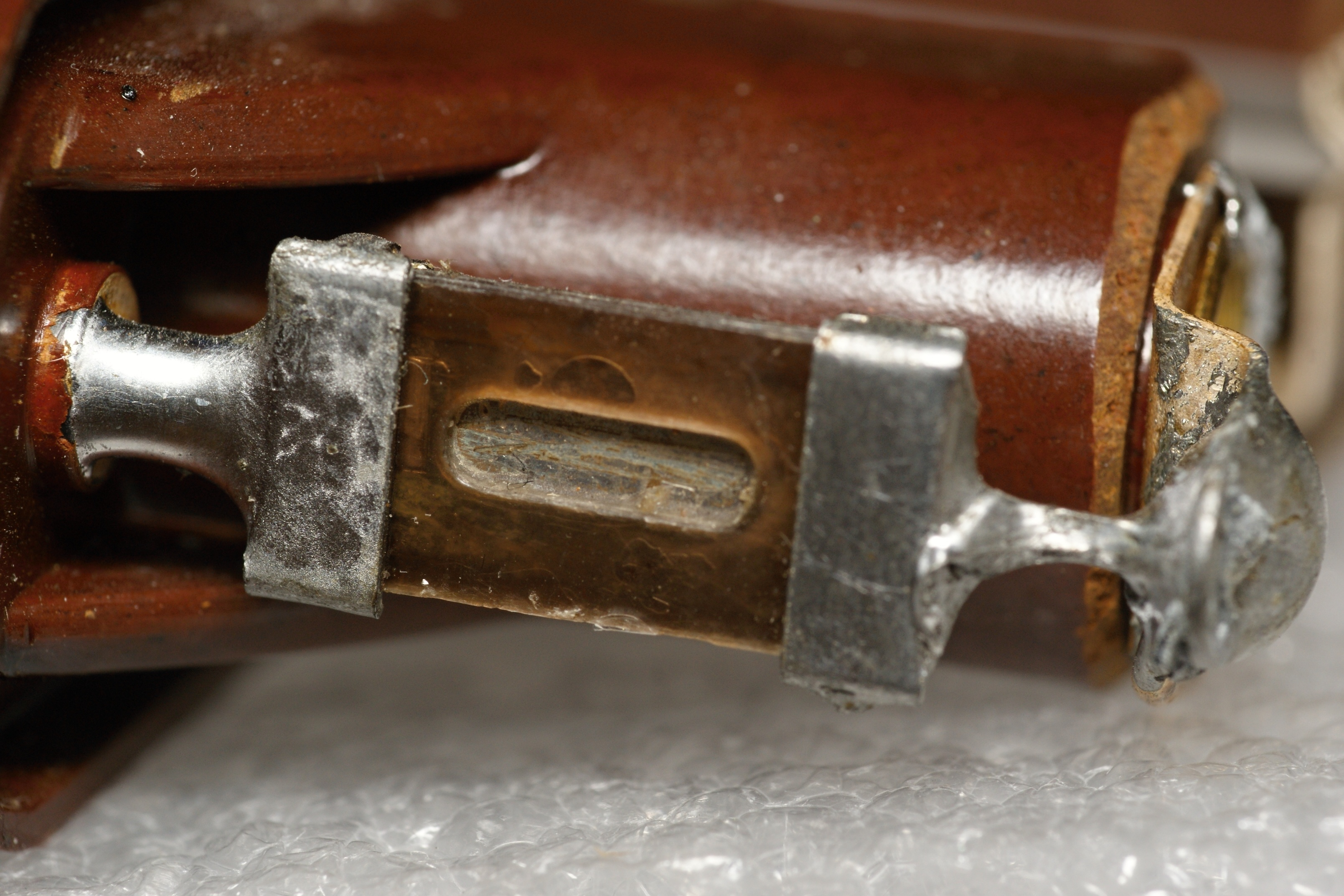

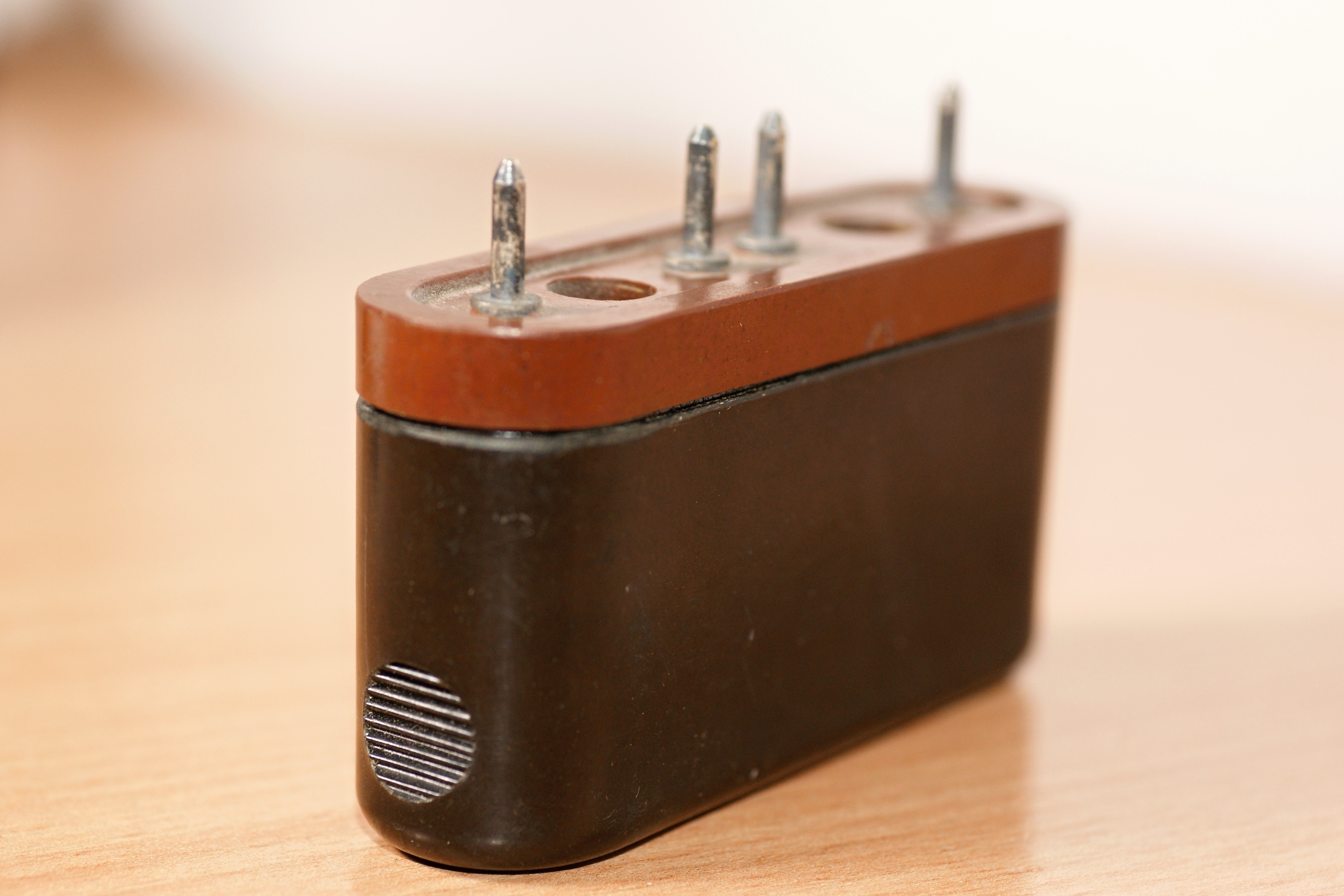

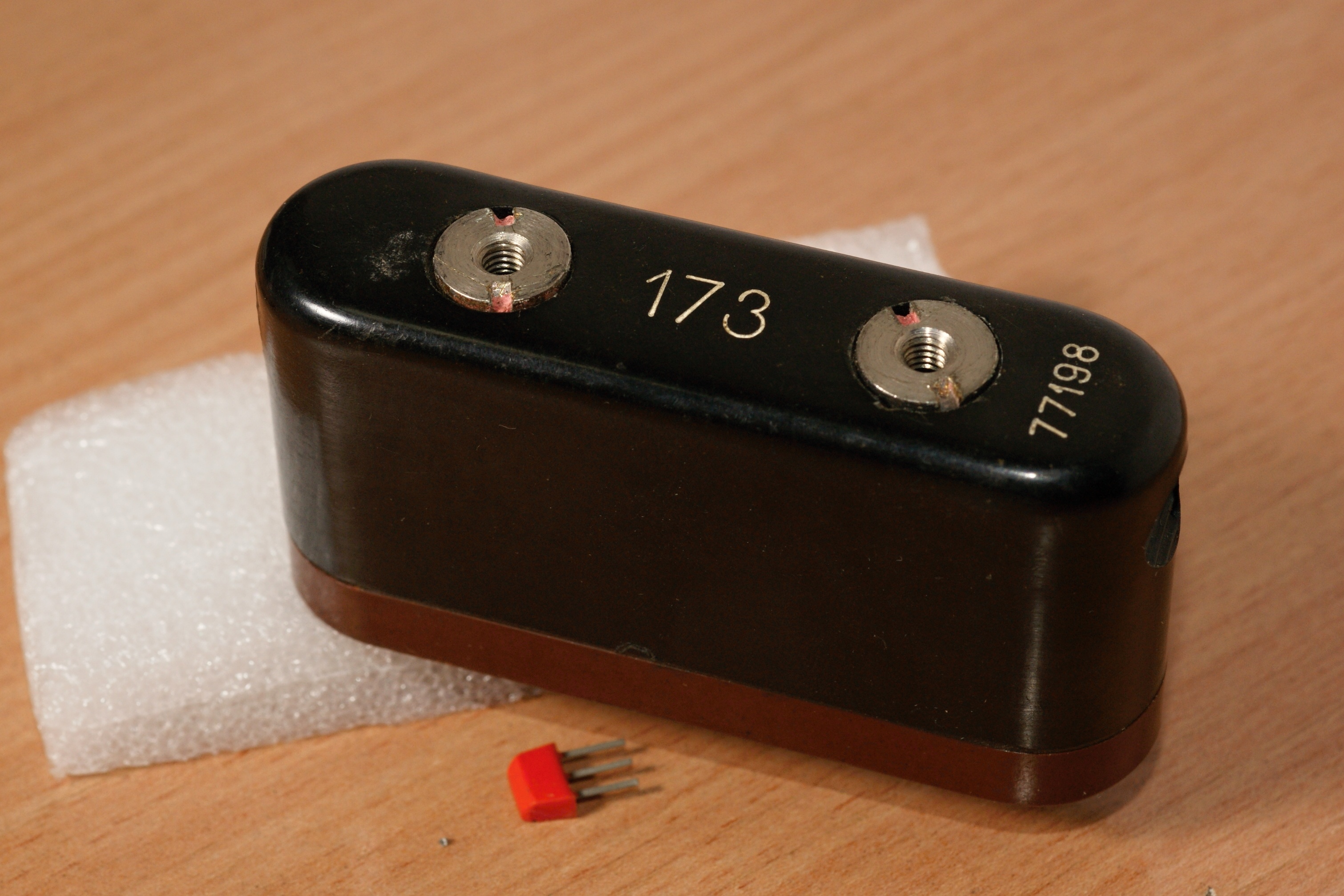

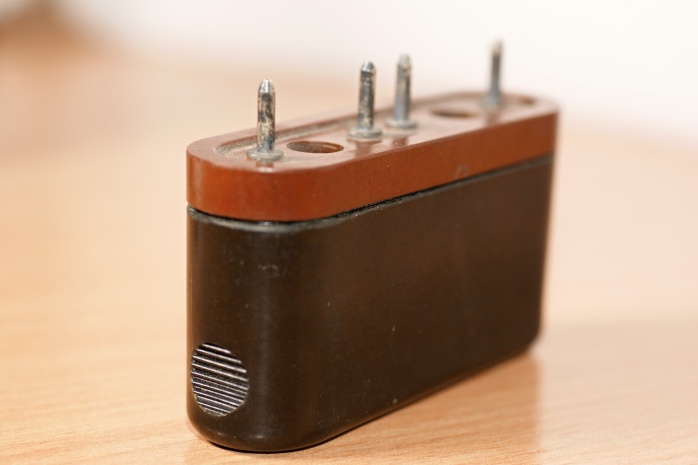

Вот резонатор совершенно иной конструкции. Никаких уточняющих данных на нём не нанесено - ни дата выпуска, ни знак производителя. Да и "173", я уверен, лишь некий условный код (номер канала?), а не частота генерации.
Источники:
1. Ярославский М. И. и Смагин А. Г. Конструирование, изготовление и применение кварцевых резонаторов. М, "Энергия", 1971.
