РЭС14

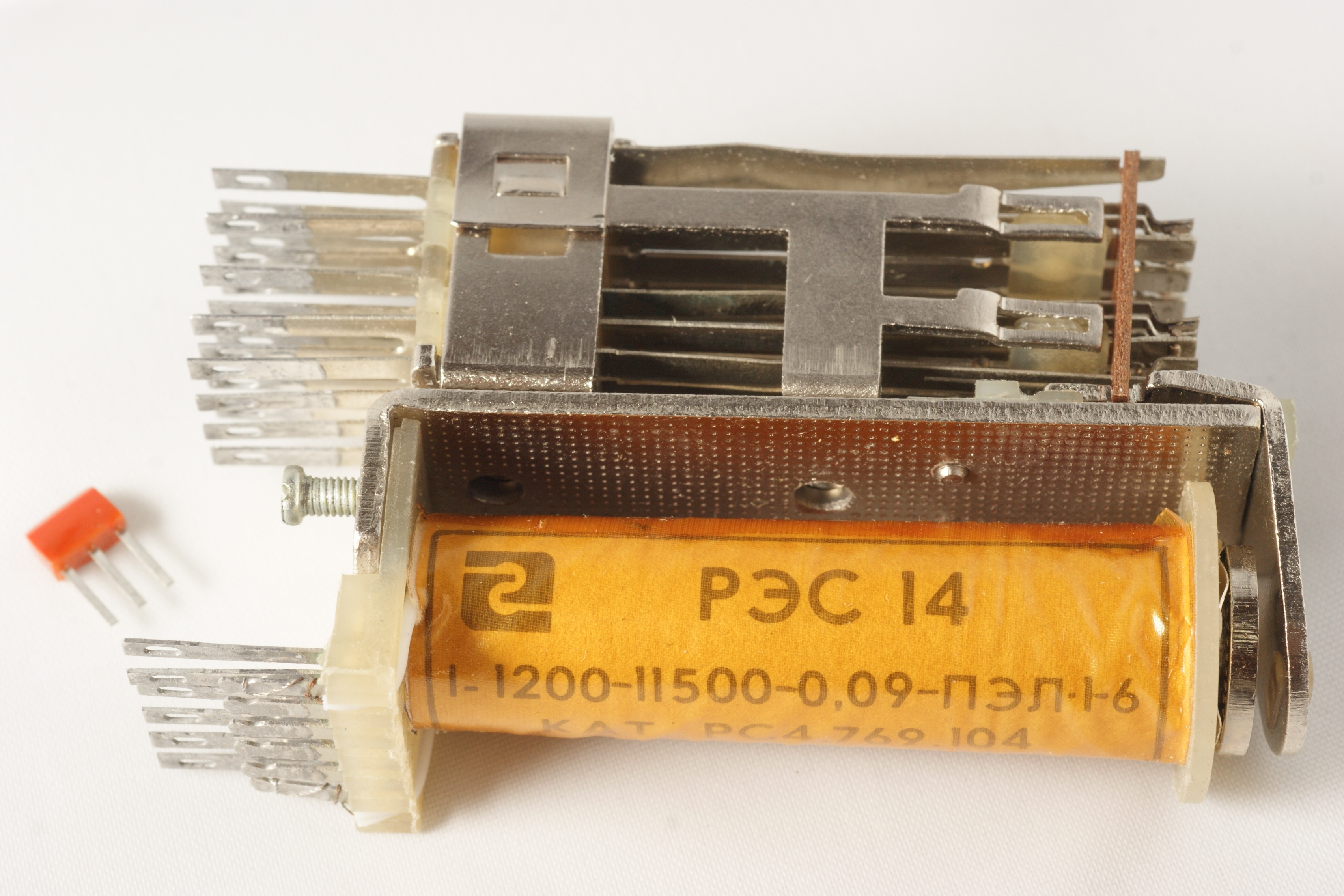

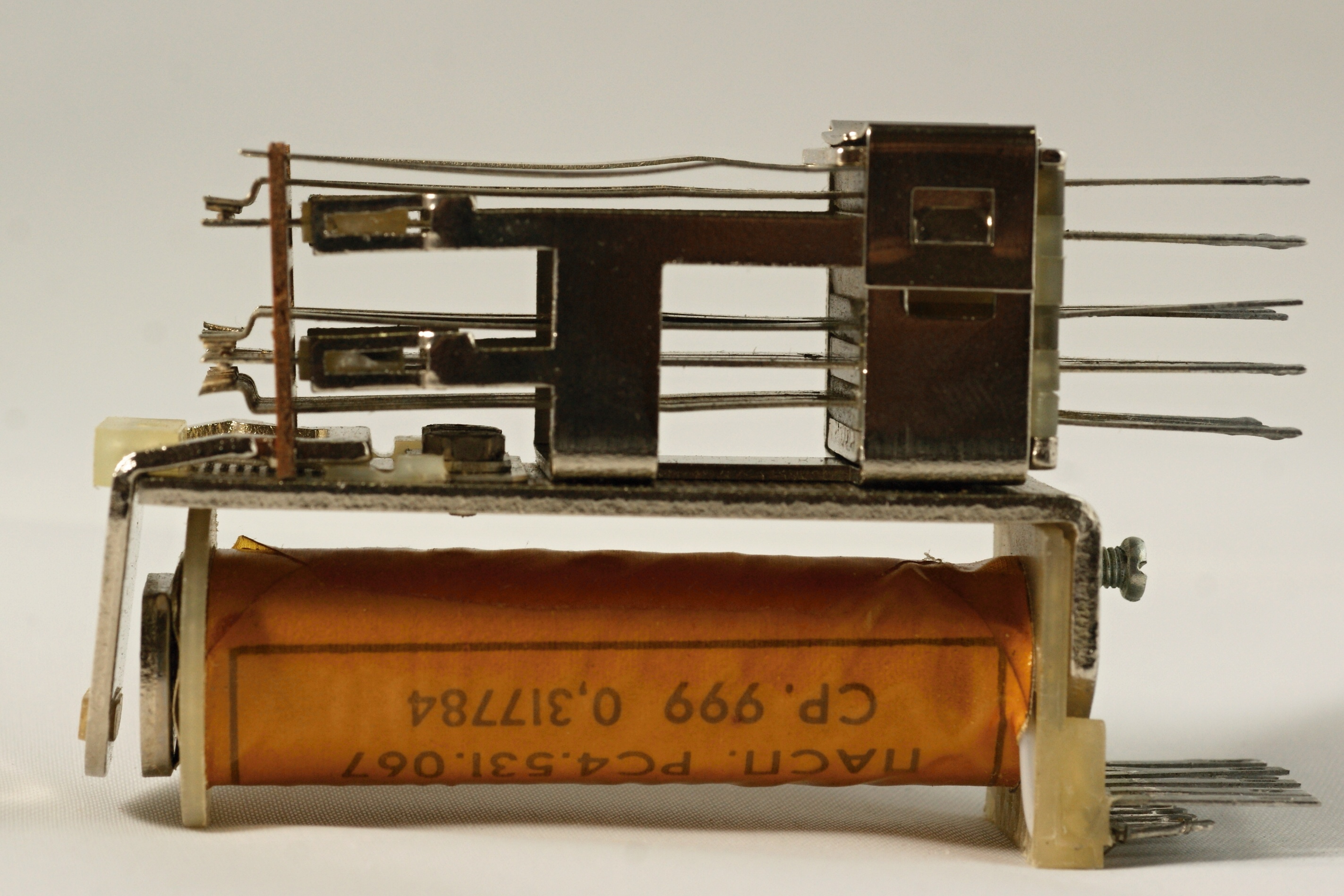

Довольно любопытное многоконтактное реле открытой конструкции, выпущенное Ереванским релейным заводом.

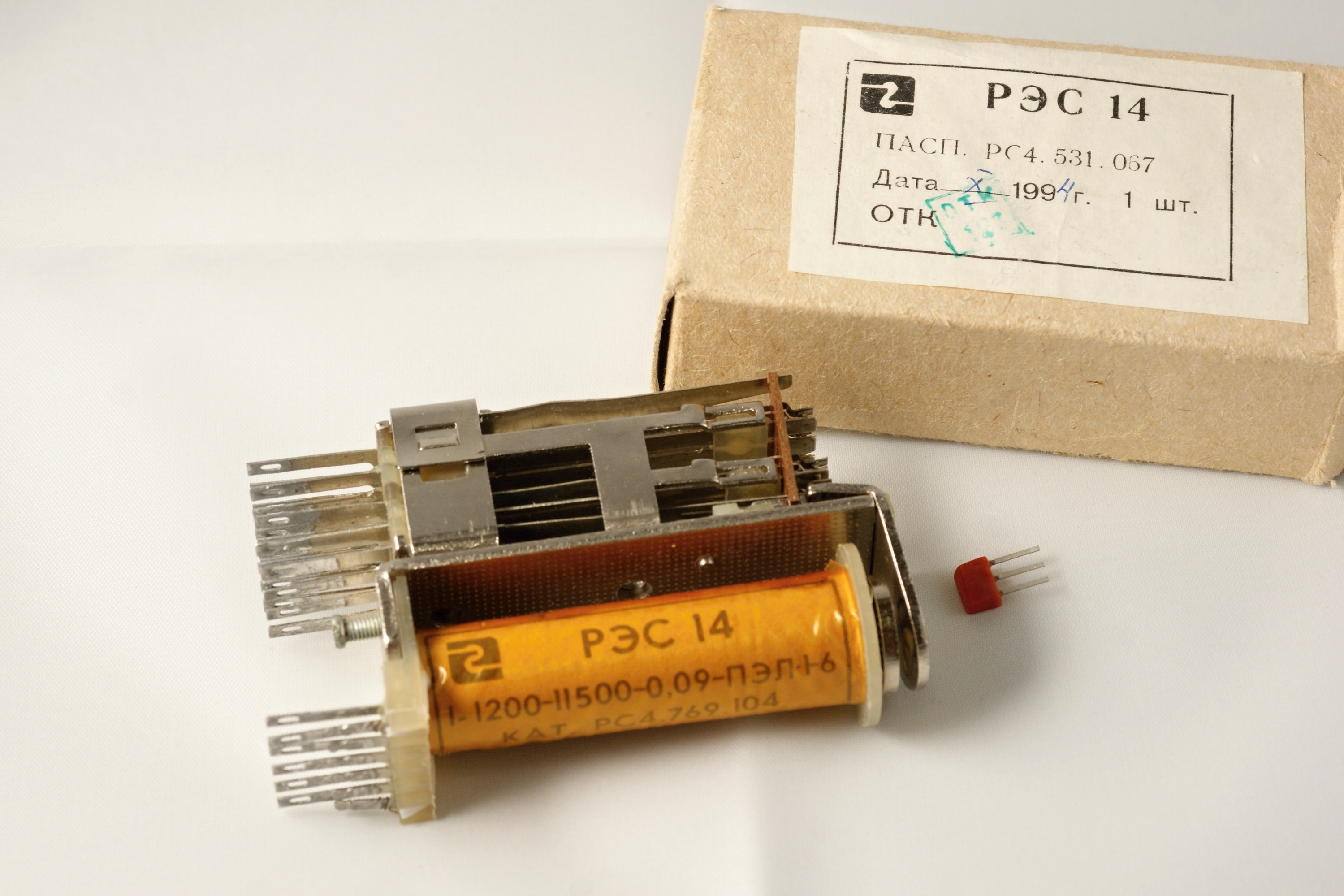

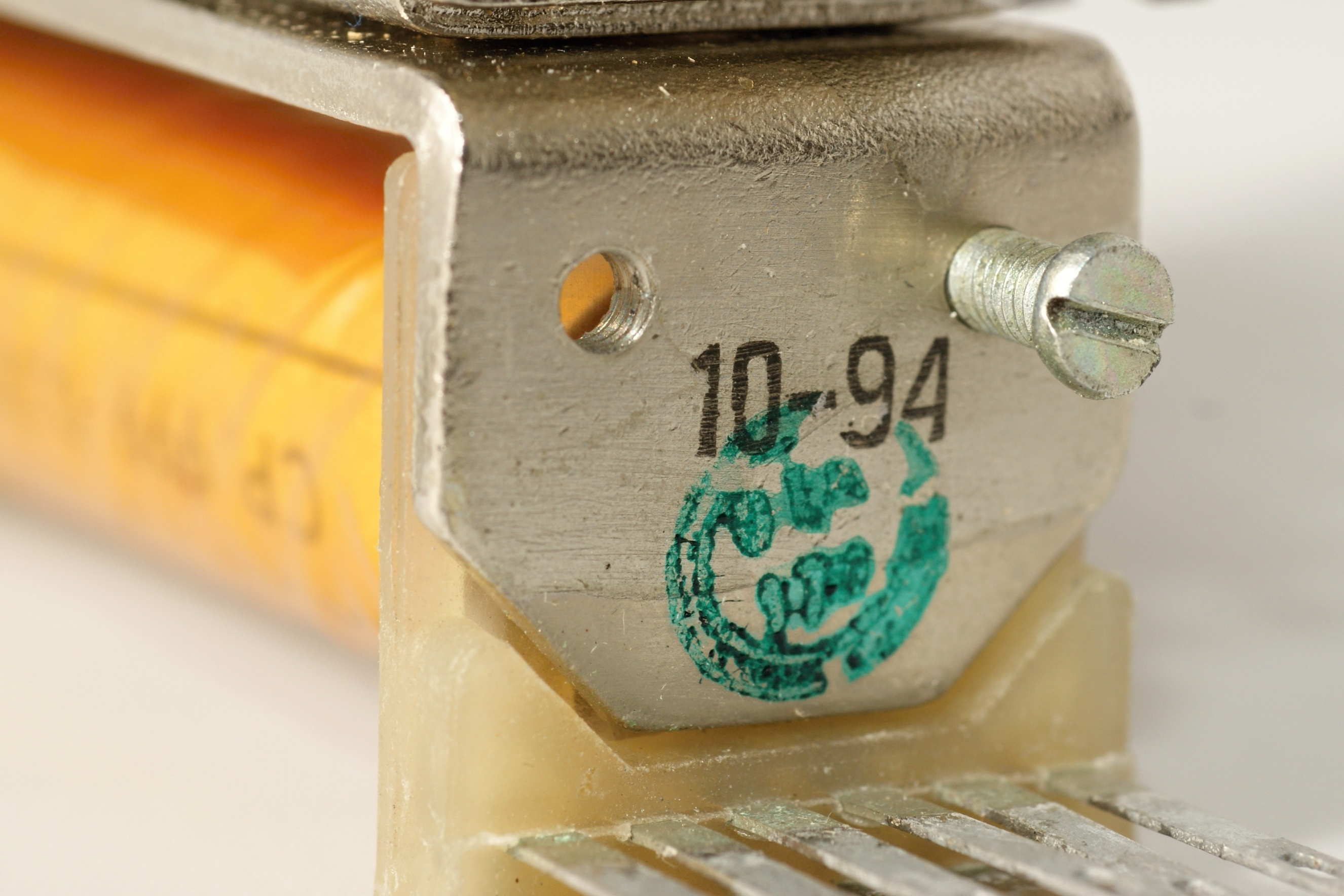

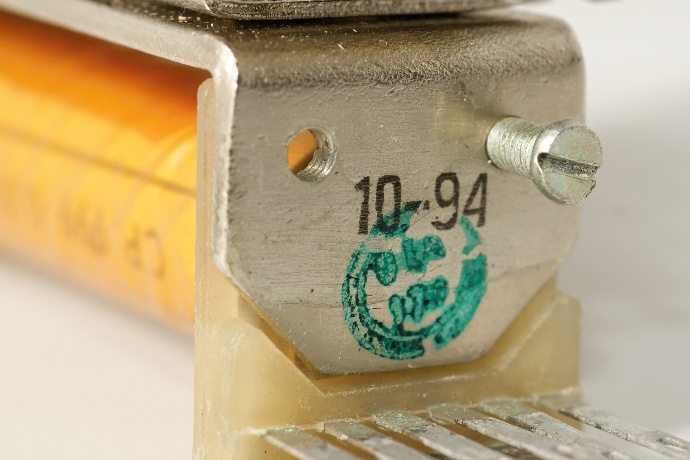

РЭС14 мало встречается в литературе, при этом, судя по образцу, реле выпускалось очень долго - как минимум до 1994 года. А это уже заметно после-перестроечное время, когда всё производство упало почти до нуля. Тем не менее, эти реле продолжали выпускать, значит потребность в них была острой.

А вот когда оно появилось - здесь есть разночтения...

В справочнике Витенберга 1966 года по этому поводу написано "Новое телефонное реле типа РЭС14 на 24 контактные пружины, разработанное заводом «Тесла» (ЧССР)". Чешское происхождение, конечно, примечательно - это редкий случай; и что характерно, далее реле всегда указывается с двойным названием R65 (РЭС14). В предыдущем издании такого справочника, за 1961 год, этого реле нет. Можно сделать вывод, что оно появилось в первой половине 60-х годов?

А вот в книге по истории питерского завода "Северная Заря" указано так: "Послевоенное производство телефонных реле на заводе "Красная заря" велось в цехах № 5 (реле РПН) и № 14 (РЭС14)". Послевоенное??

Возможно, это были два разных реле? И не зря Витенберг упорно добавляет к его названию эпитет "новое"?

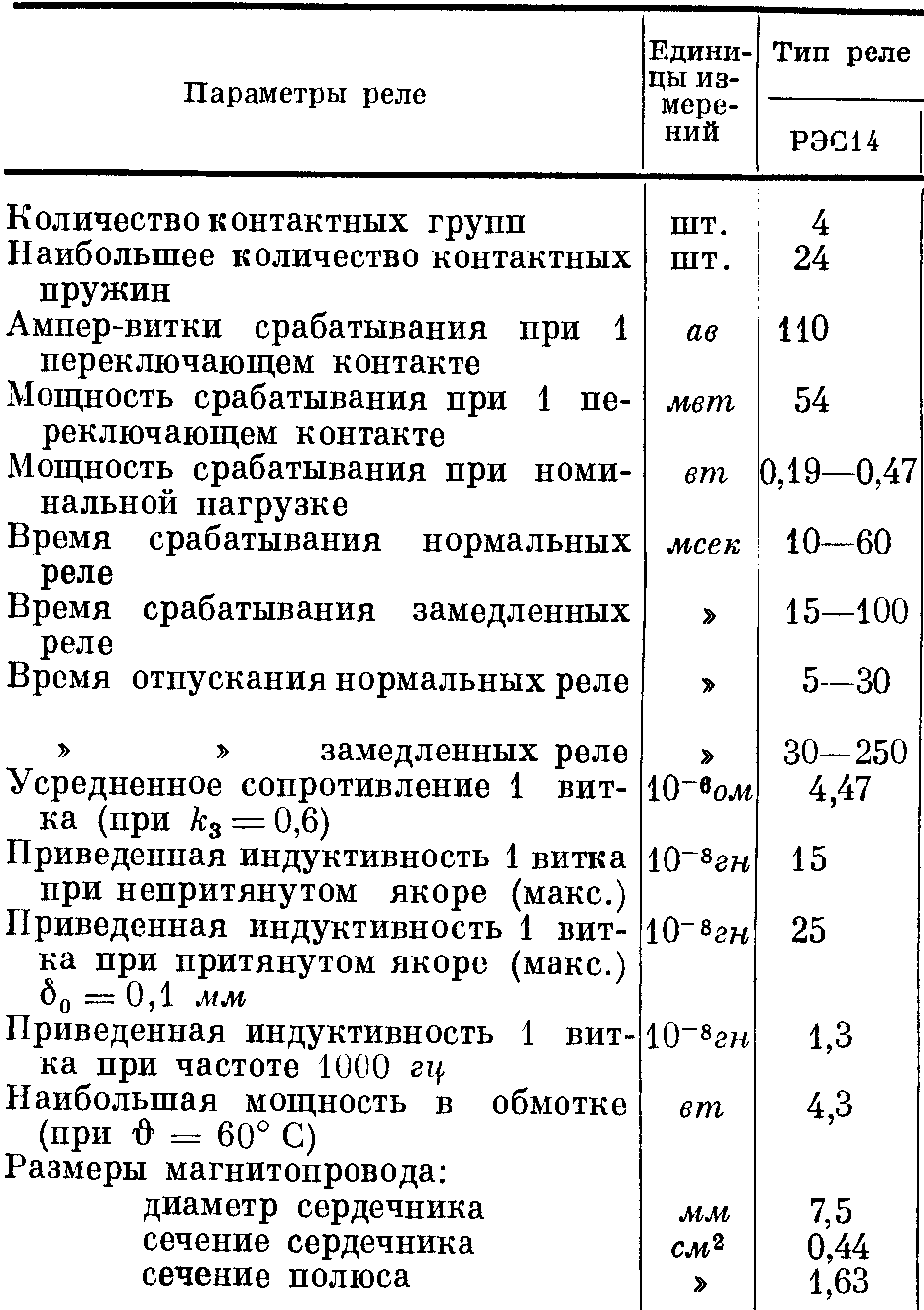

Реле эти отличаются каким-то умопомрачительных количеством вариантов, отличающихся количеством контактов, данными катушек, характером срабатывания, и пр., и пр., и пр. - около пятисот! Справочные данные на них.

Конструкция реле

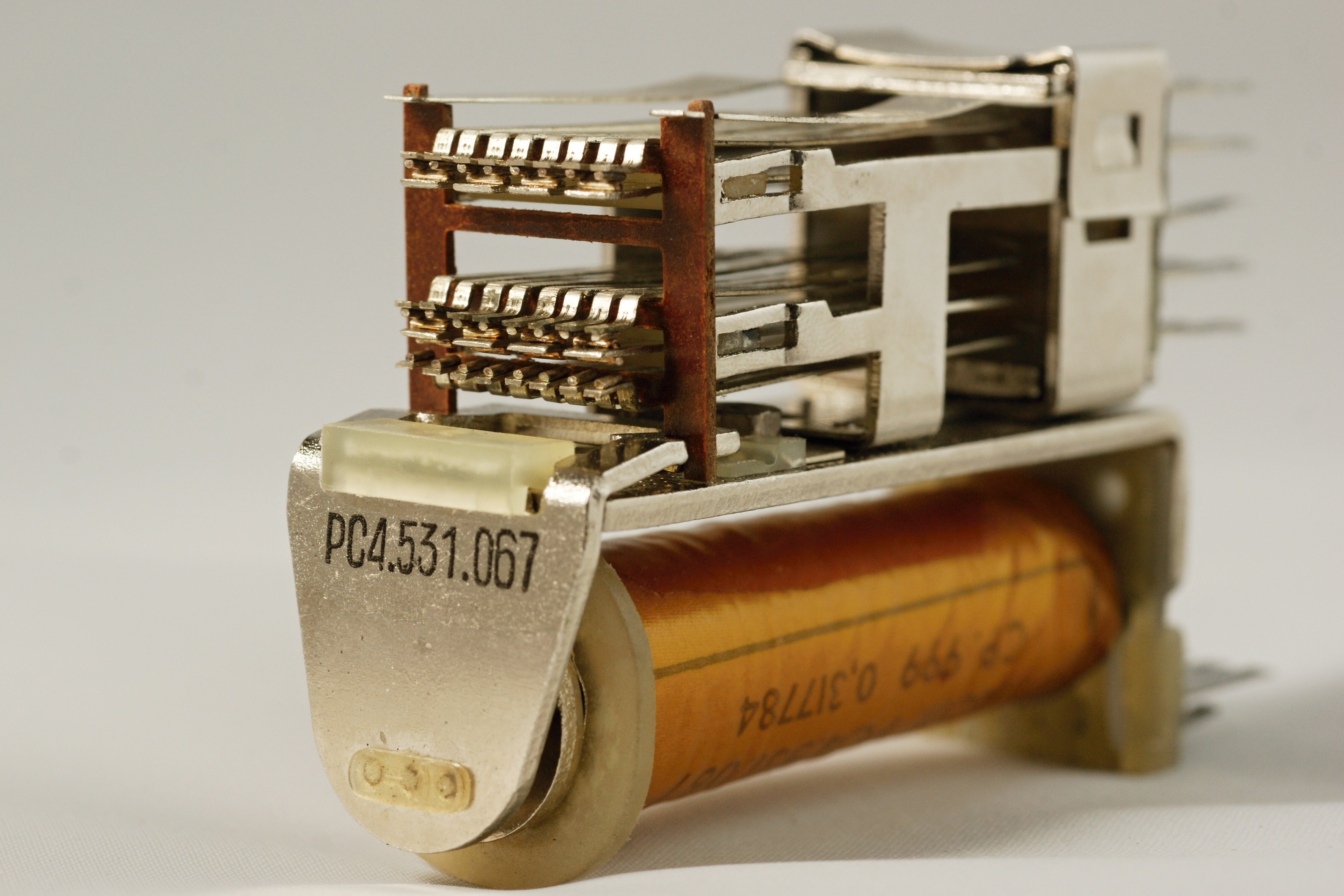

Реле РЭС14 на 24 контактные пружины имеет магнитную систему, аналогичную реле типа РКМ-1.

Сечение корпуса 22x2 мм. Сердечник реле приварен к корпусу. Диаметр сердечника 7 мм, длина 60 мм. На конец сердечника насажен полюсный наконечник в виде стальной шайбы диаметром 15/7 мм.

Якорь изготовлен из листовой стали толщиной 1,5мм, он удерживается плоской пластинкой, приваренной к корпусу. К якорю приклеена пластина отлипания из пластиката. Каркас катушки съемный, из пластмассы. В заднюю щеку катушки запрессовано шесть выводных штифтов.

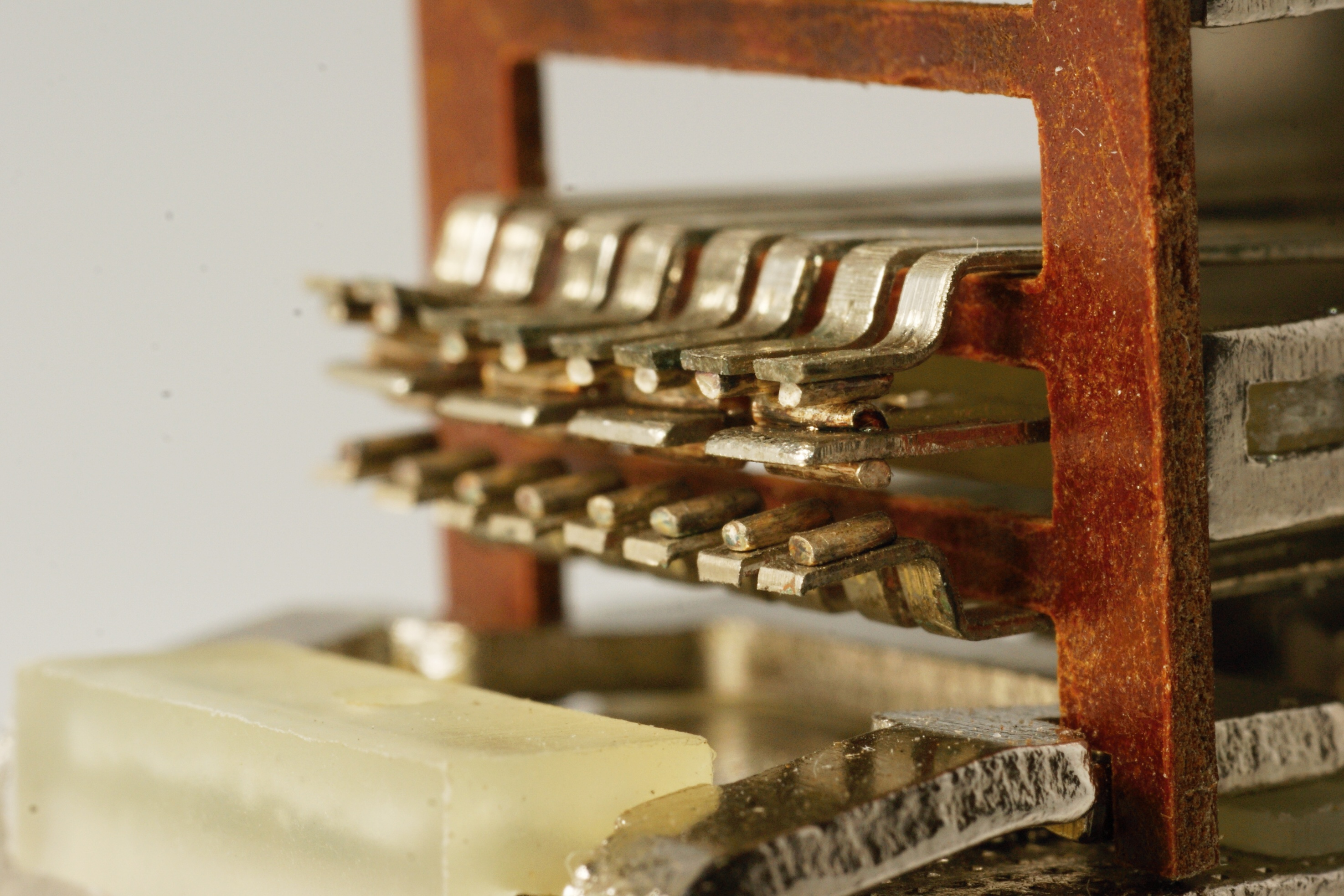

Контактная система (пакет) реле может иметь от двух до шести рядов контактных пружин по четыре пружины в каждом, причем каждый ряд пружин запрессован у основания в отдельную колодку из пластмассы. Подвижные пружины изготовлены из нейзильбера толщиной 0,35 мм, а неподвижные имеют толщину 0,5 мм. Ширина пружин 3 мм, расчетная длина 40 мм. Подвижные пружины на длине 17 мм раздвоены, концы их загнуты и к ним приварены продольные серебряные контакты полуцилиндрической формы диаметром 1 мм и длиной 2 мм. К концам неподвижных пружин приварены поперечные контакты длиной 3 мм. Подвижные контактные пружины запрессованы в колодки под небольшим углом, так чтобы обеспечить после сборки заданное контактное давление (20±2 Г) без подрегулировки.

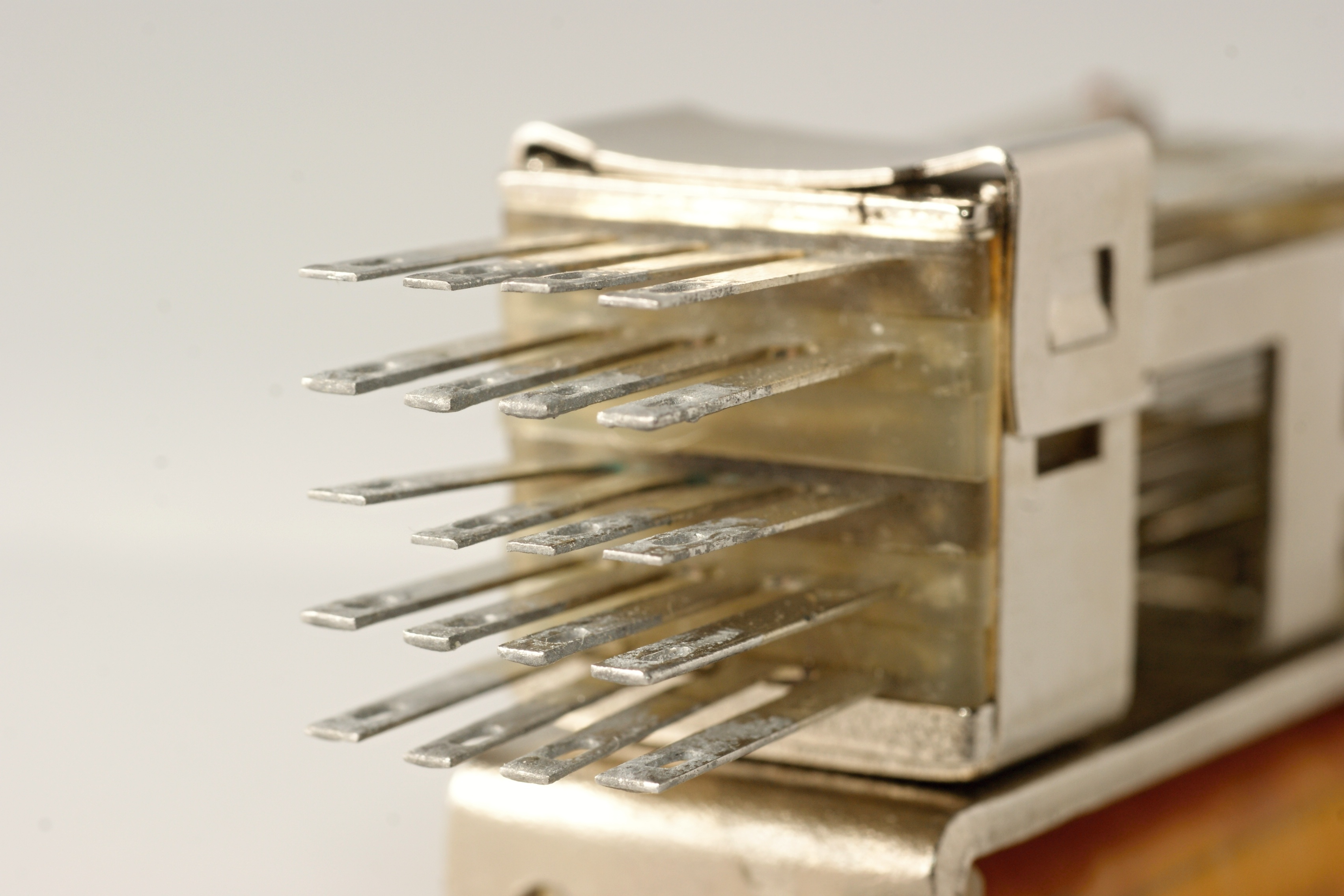

Контактный пакет собирается в кассете, приваренной к корпусу реле, и стягивается сверху пружинной скобкой без винтов и гаек. Кассета имеет с двух сторон ступенчатые опоры для второй пластмассовой колодки, которой скреплены концы неподвижных пружин. Контактная система реле может иметь от 4 до 24 контактных пружин.

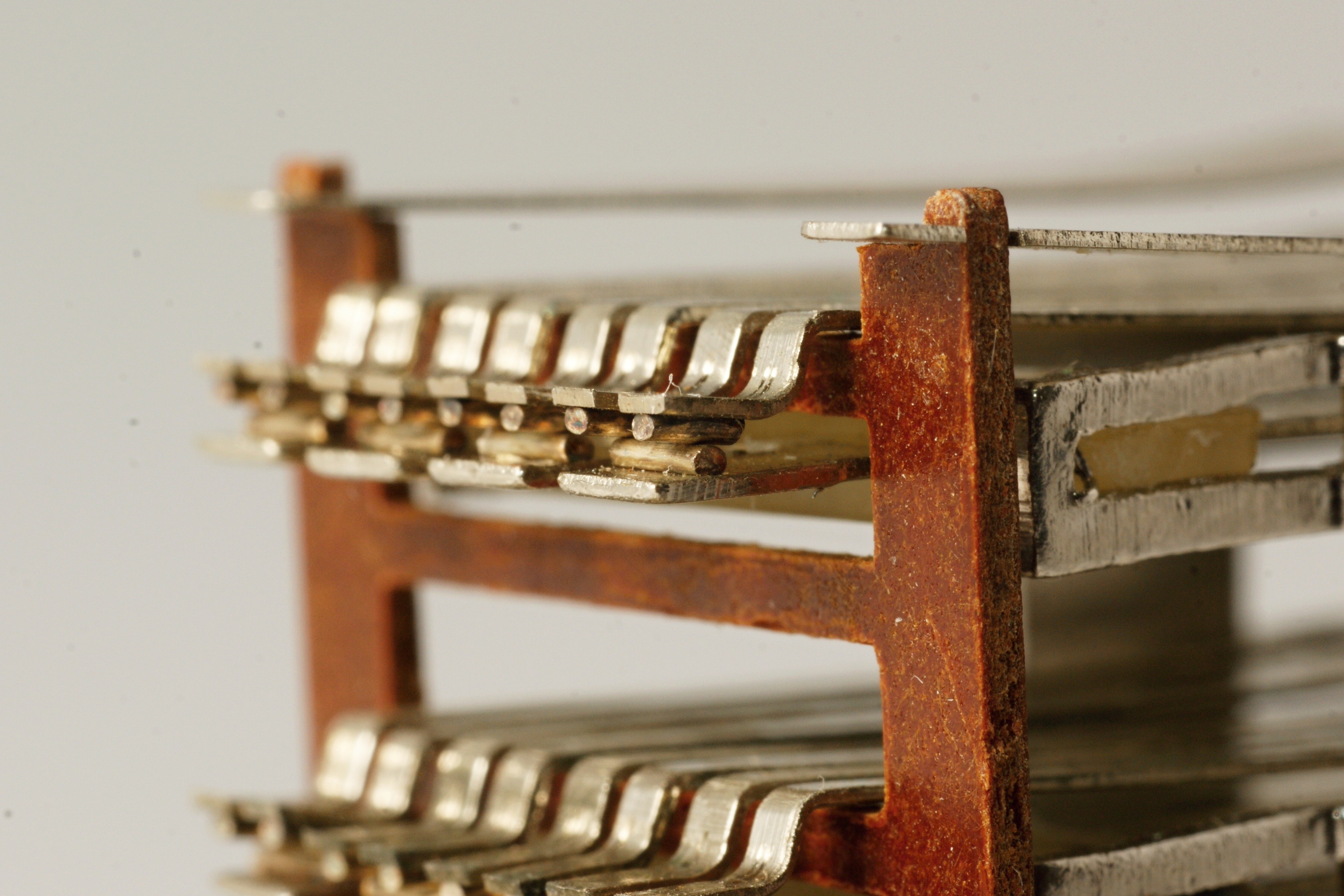

Усилие от якоря передается контактным пружинам с помощью специальной рамки из гетинакса, которая сверху удерживается двумя плоскими возвратными пружинами. Ход якоря реле 1,5 мм; зазор между контактами 0,4—0,5 мм; передаточное число якоря 0,72.

Замедленные реле имеют на сердечнике медную трубку с толщиной стенки 1 или 2 мм.

Преимущества нового реле типа РЭС14 — малые габариты, большое количество контактных пружин, немного более высокая скорость срабатывания, большой срок службы и меньшая трудоемкость регулировки.

Габаритные размеры: 22,7x48,5(39)х80(66) мм, объем 88 см3, вес 170 г.

Источники:

1. Справочник электротехника в двух томах. Под общей редакцией инж. А.Д. Смирнова. Том второй. Выпуск третий. Реле защиты и автоматики. М.-Л., "Энергия", 1965.
2. Витенберг М.И. Расчет электромагнитных реле для аппаратуры автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966..
3. Игловский И.Г. и Владимиров Г.В. Справочник по электромагнитным реле. Л., "Энергия", 1975.
4. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 2-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1984.
5. Каталог "Изделия промышленности средств связи". Серия 4. Реле слаботочные. Тематический выпуск "Реле слаботочные". Часть I. - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1988.
