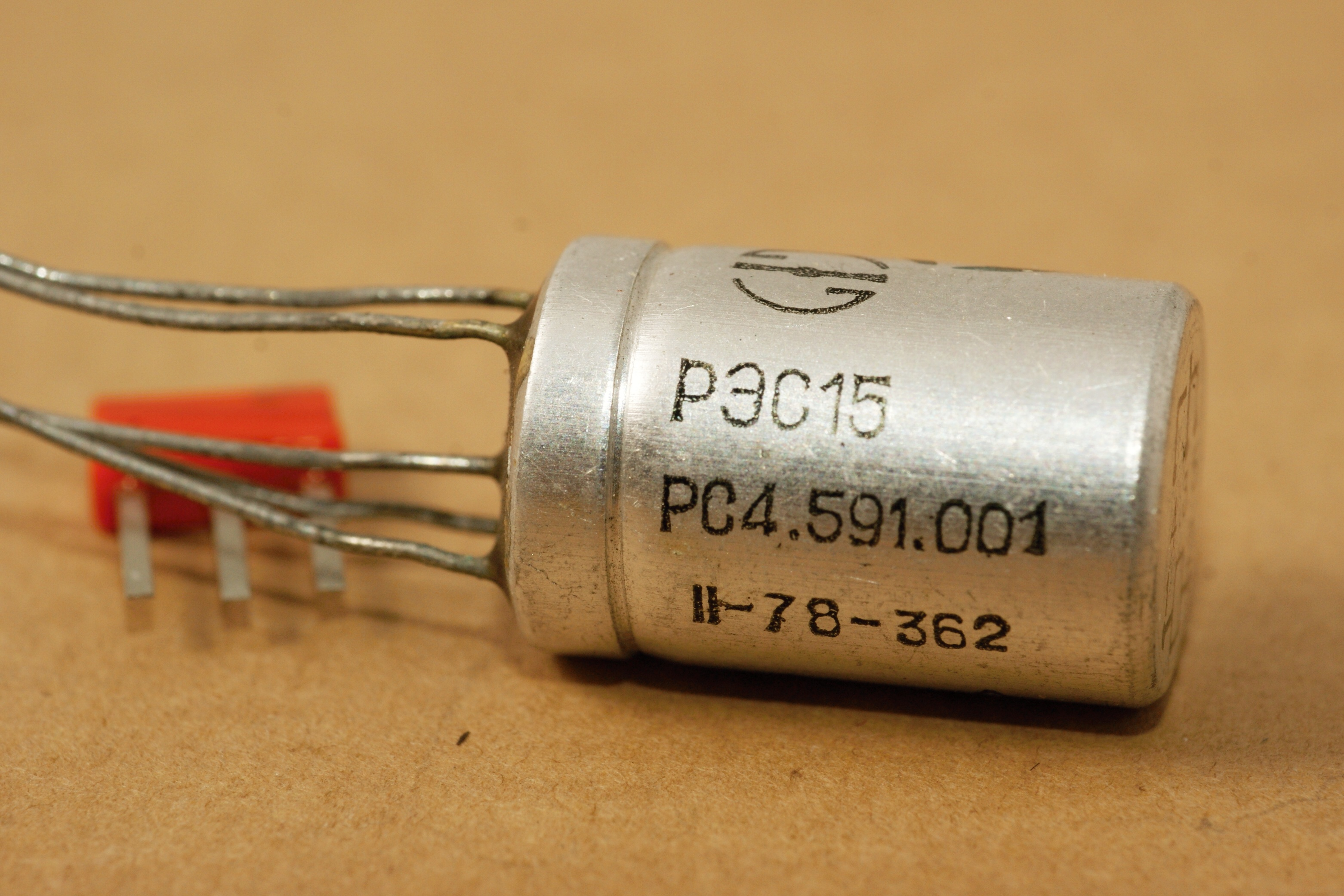

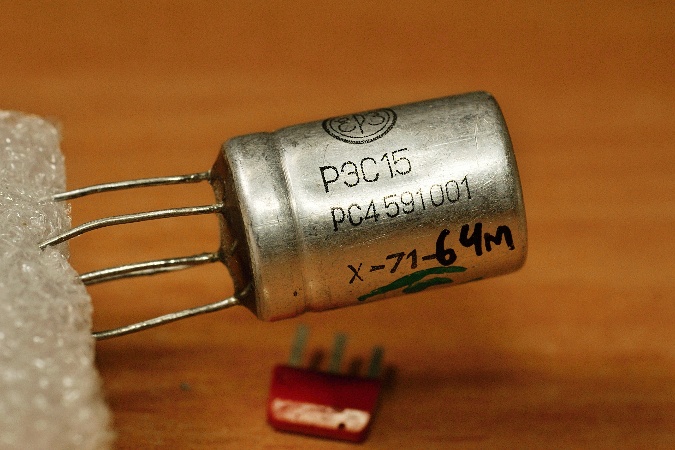

Малогабаритное (в 60-ые годы оно вообще считалось сверхминиатюрным) реле с одним переключающим контактом. Было разработано в первой половине 60-х годов в лаборатории питерского завода "Северная Заря" С.М. Шульманом, дальнейшую модернизацию - в частности разработку вариантов с золотыми контактами - проводил Ереванский релейный завод.
Эти реле нашли широчайшее применение, как в бытовой и общепромышленной технике, так и в военной аппаратуре. Пожалуй, это вообще один из самых массовых отечественных типов.
Сопротивление обмоток реле различных паспортов равно 160, 330, 720 и 2200 Ом. Токи срабатывания соответственно равны 30; 21; 14,5 и 8,5 мА. Срок службы контактов реле - 100 000 срабатываний.
Справочные данные на них.

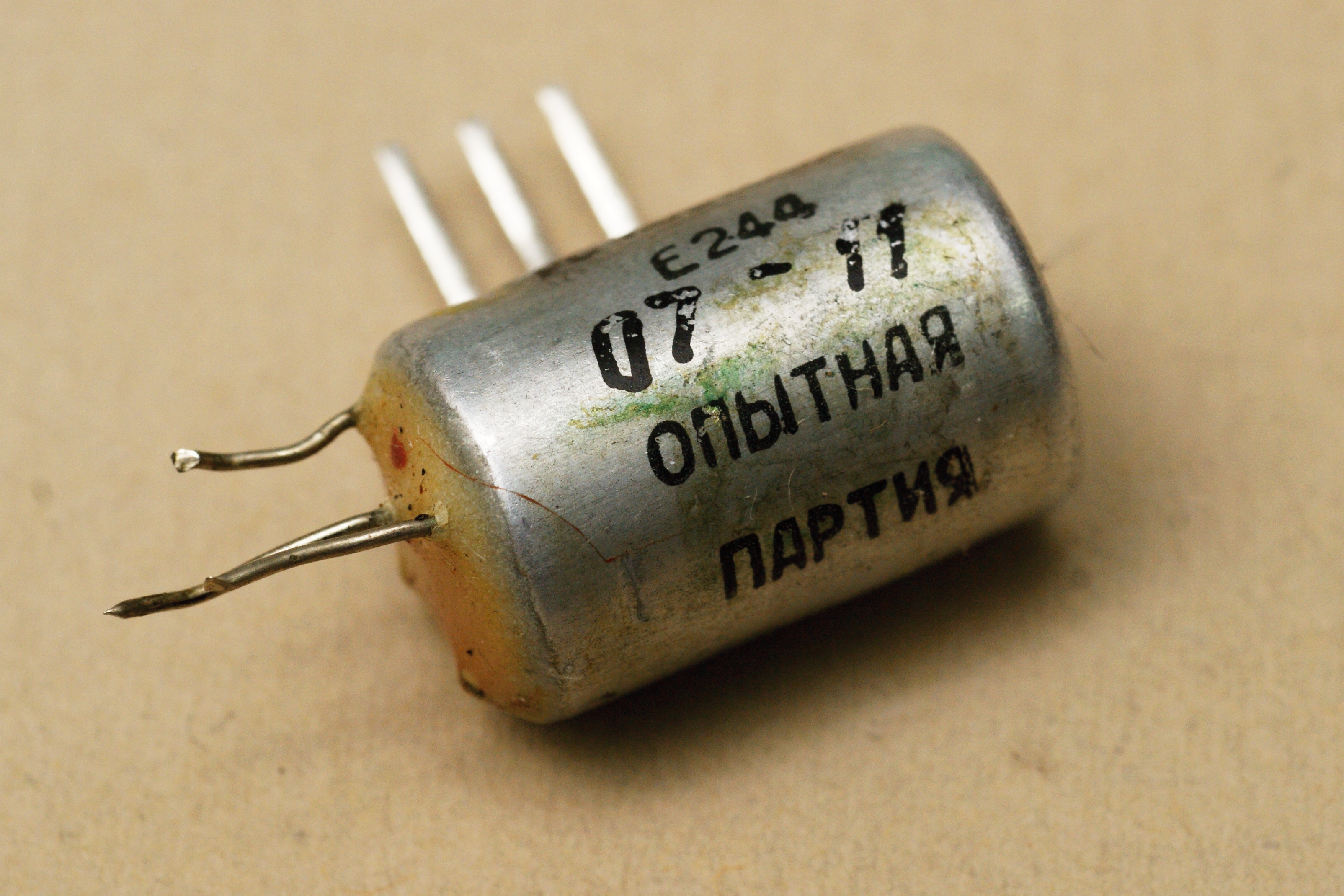

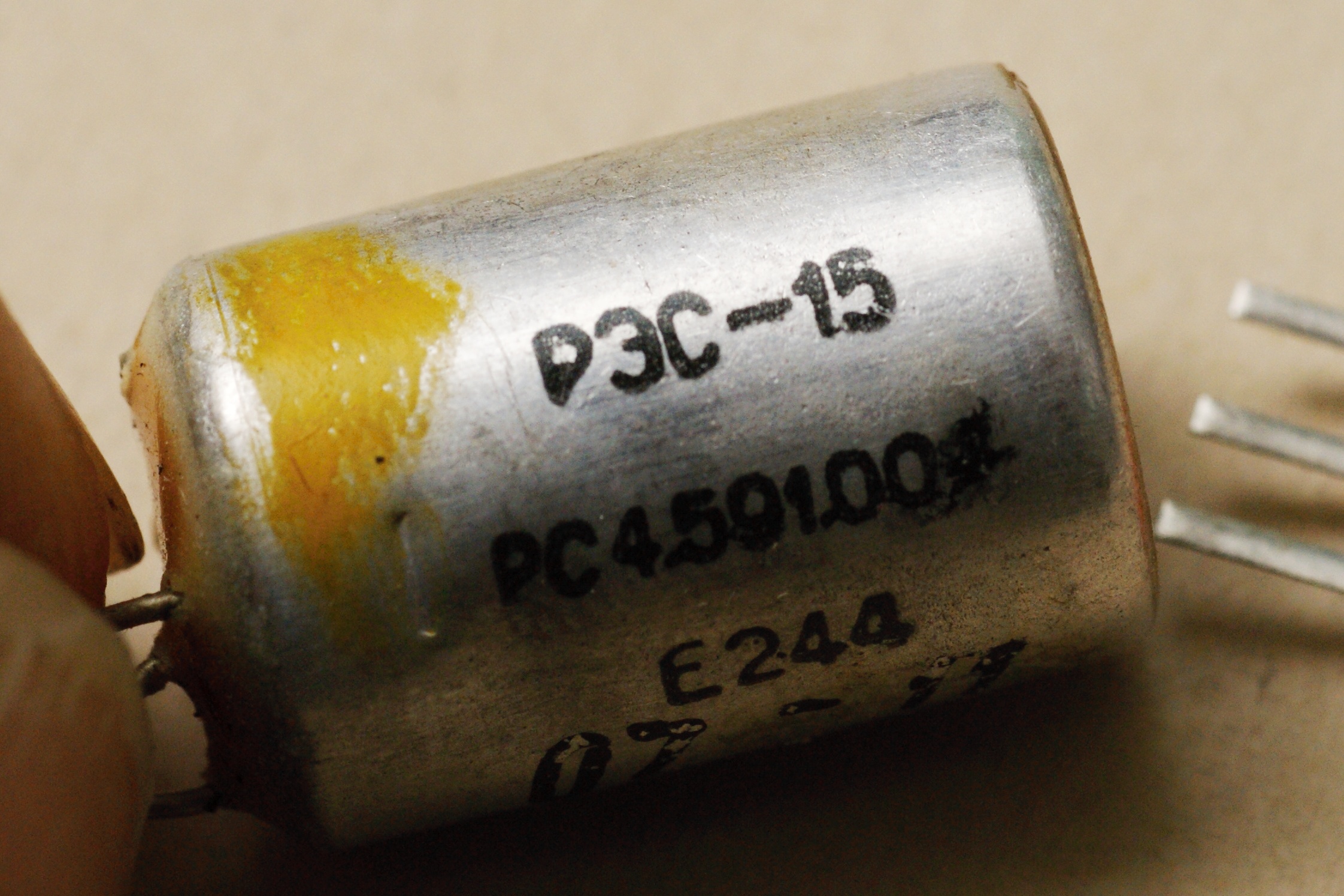

Интересный экземпляр из опытных выпусков:
Не обозначены ни производитель, ни дата выпуска, зато есть странный код "Е244". Такой же код встречается и на опытных РПС20.

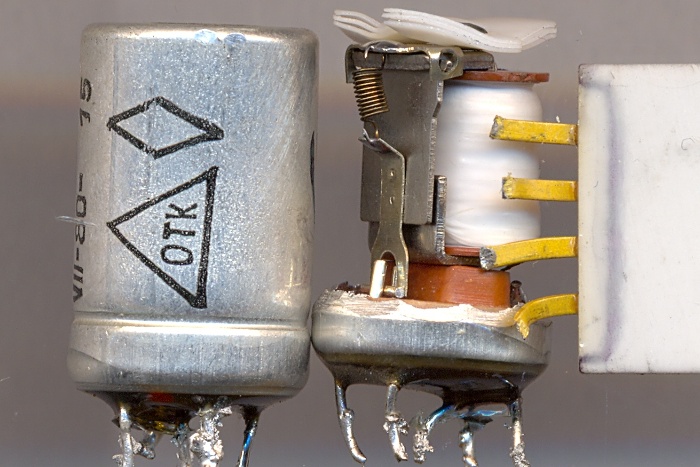

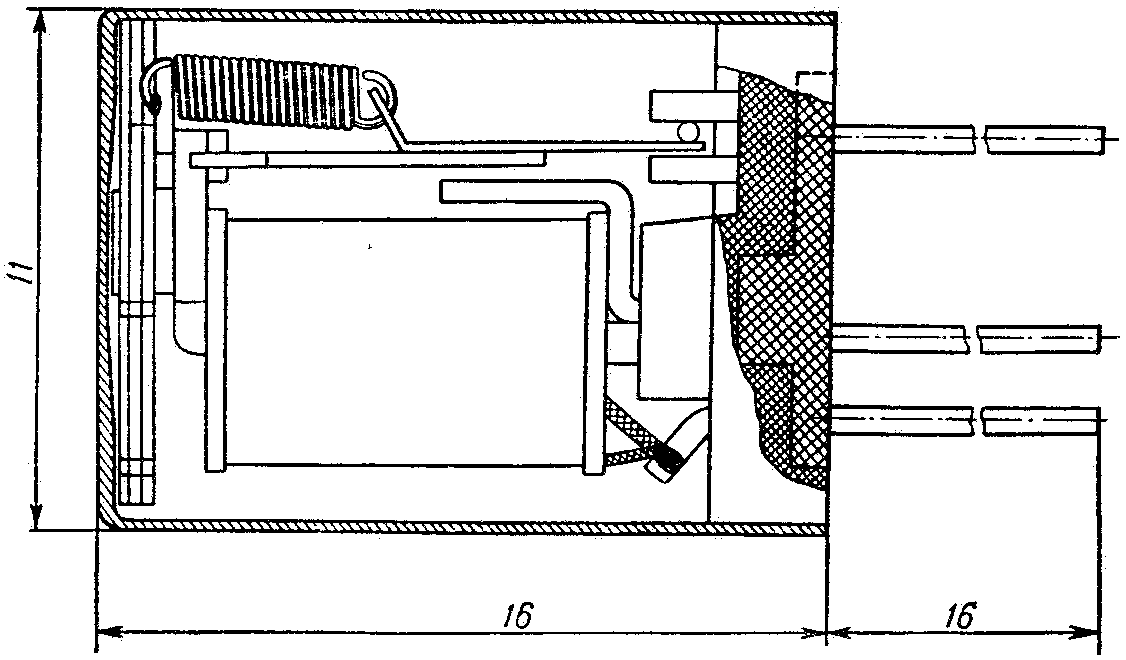

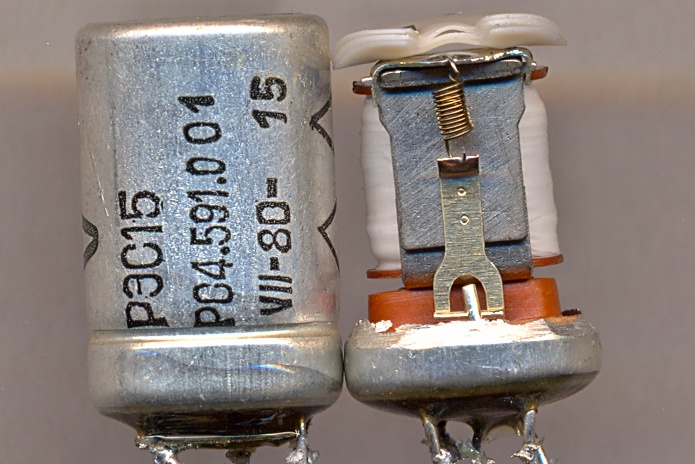

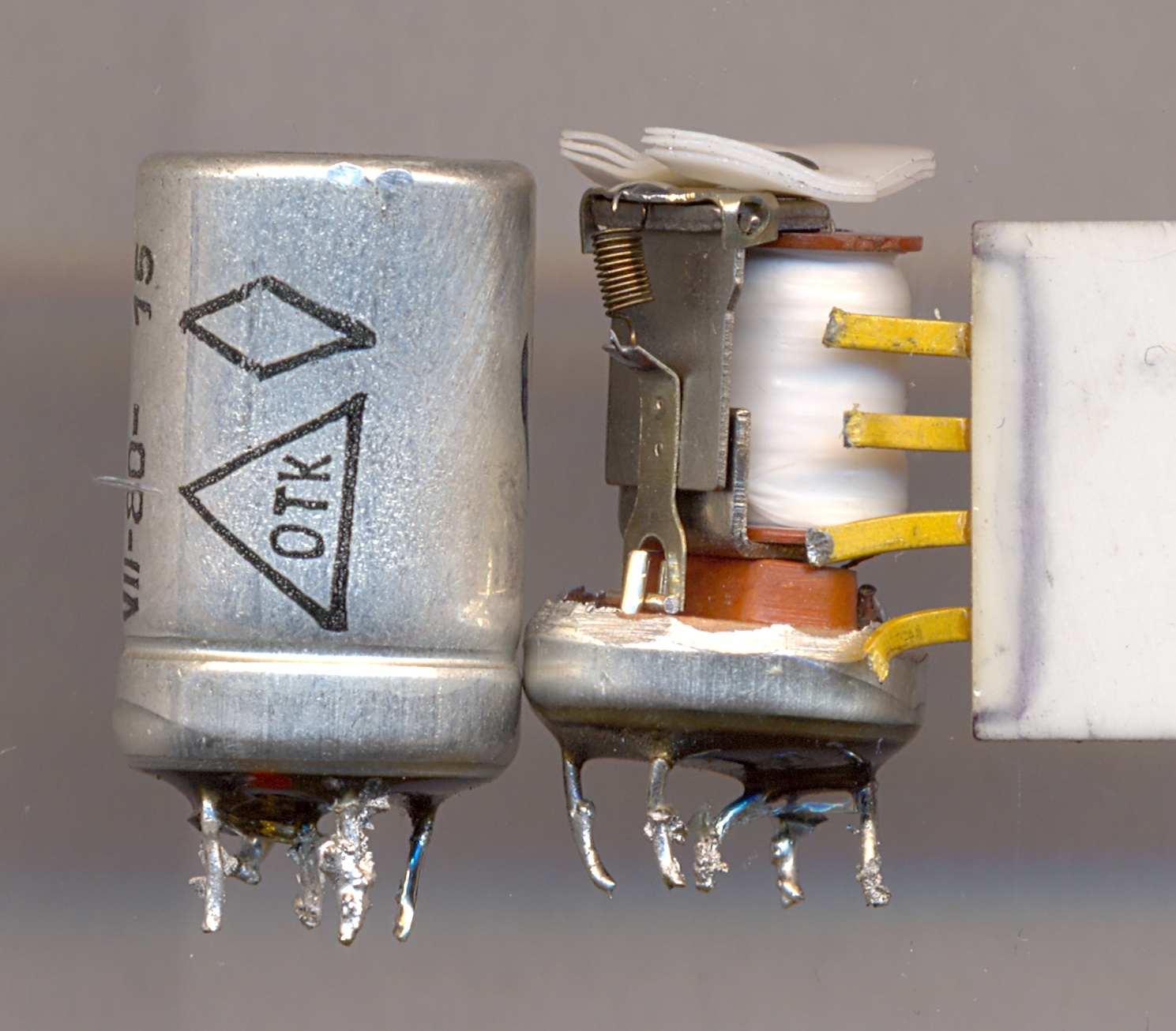

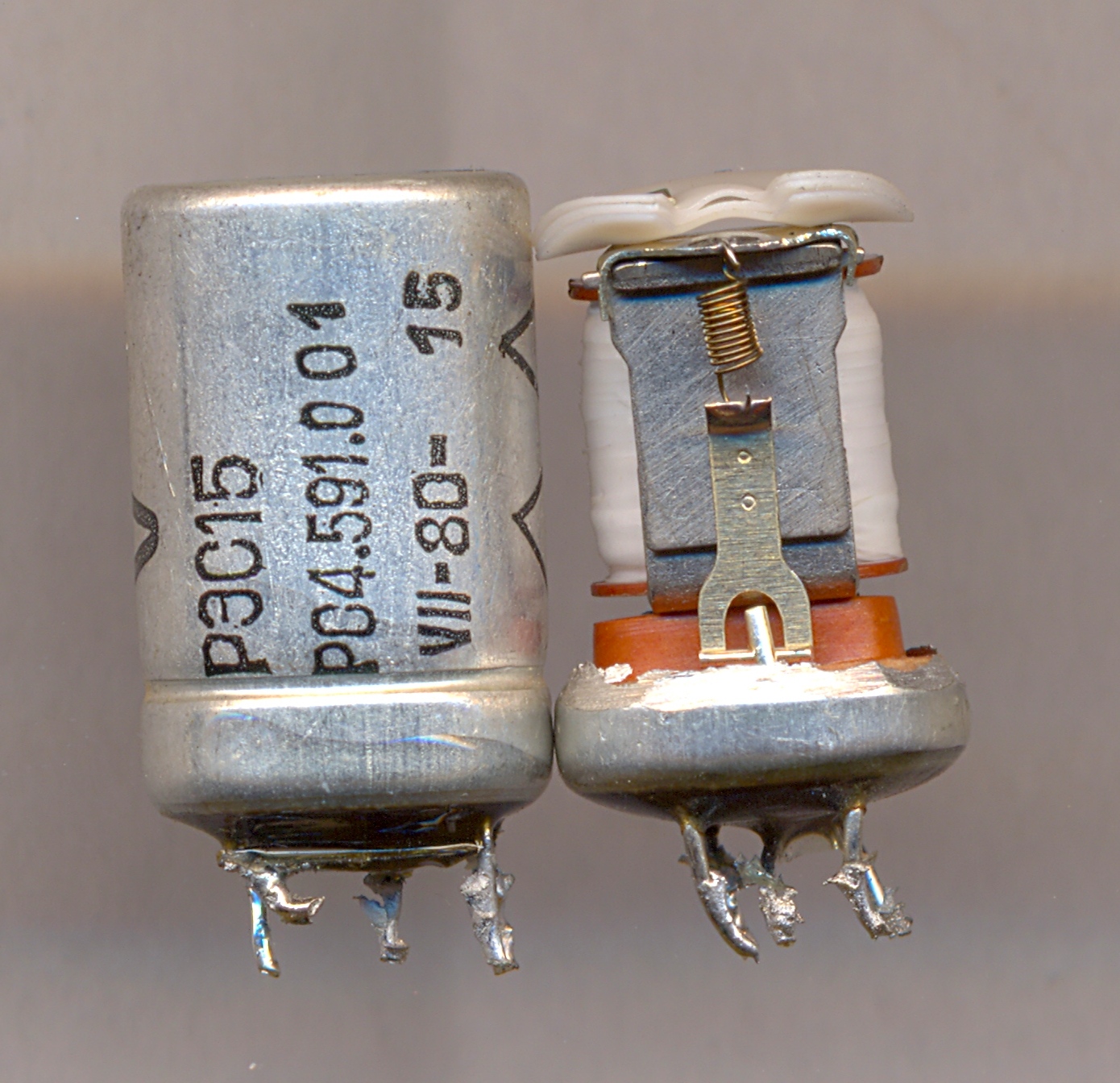

Реле имеет однокатушечную магнитную систему клапанного типа с плоским сердечником Г-образной формы. К длинному концу сердечника приварен полюсной наконечник.
Плоский неуравновешенный якорь расположен параллельно сердечнику и возвращается в исходное положение цилиндрической спиральной пружиной. Каркас катушки - съемный из пластмассы. Основание реле круглой формы изготовлено из пластмассы. В основание запрессовано пять гибких выводных проводов (концов), три для контактов и два для обмотки.
Неподвижные контакты имеют цилиндрическую форму, изготовлены из сплавов ПлИ-10 и приварены в стык к внутренним концам двух выводных проводов.
Подвижный контакт имеет также цилиндрическую форму; он приварен к концам плоской У-образной пружины, укрепленной на якоре реле, и расположен под углом 90° к неподвижным контактам.
Реле защищено цилиндрическим чехлом из алюминия и залито со стороны основания эпоксидной смолой.
Давление в контактах 3 Г, зазор между ними 0,15 мм. Мощность, потребляемая реле при срабатывании - 0,15 Вт. Коэффициент возврата реле 0,23-0,24.

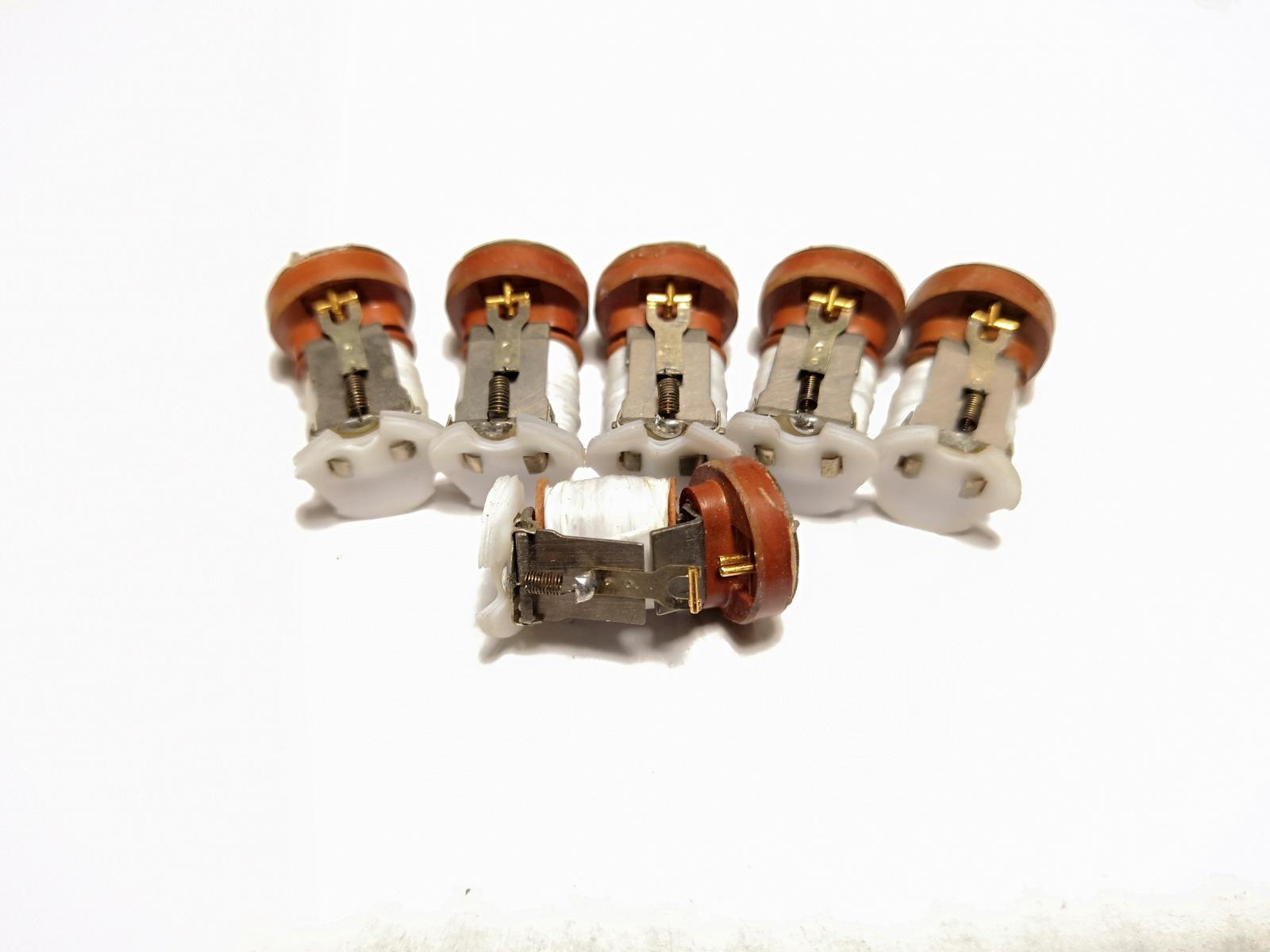

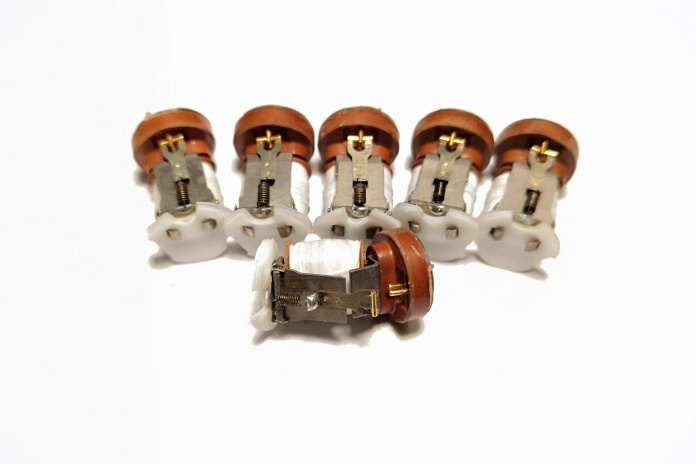

(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
(фото с Форума радиодеталей)
сплошная линия - теория; пунктир - эксперимент
Источники:
1. Справочник электротехника в двух томах. Под общей редакцией инж. А.Д. Смирнова. Том второй.
Выпуск третий. Реле защиты и автоматики. М.-Л., "Энергия", 1965.
2. Справочник. Часть III. Выпуск 5. Реле и контакторы. - 1966.
3. Витенберг М.И. Расчет электромагнитных реле для аппаратуры
автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966.
4. Игловский И.Г. и Владимиров Г.В. Справочник по электромагнитным реле. Л., "Энергия", 1975.
5. Каталог "Изделия промышленности
средств связи". Номенклатурный
справочник на 1982 год. Электромагнитные
механизмы (реле). - Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1982.
6. Слаботочные реле/Г.Я. Рыбин, Б.Ф. Ивакин, А.Д. Животченко,
В.В. Соболев. - М.: Радио и связь, 1982. (Элементы
радиоэлектронной аппаратуры).
7. Каталог "Изделия промышленности
средств связи". Серия 4. Электромагнитные
механизмы (реле). Тематический выпуск "Электромагнитные
механизмы (реле)". Часть I. - Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1983.
8. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 2-е изд., перераб. и доп.-
Л.: Энергоатомиздат. Ленингр. отд-ние, 1984.
9. Каталог "Изделия промышленности средств связи". Серия 4. Реле слаботочные. Тематический
выпуск "Реле слаботочные". Часть I. - Центральный отраслевой орган научно-технической
информации «ЭКОС», Москва, 1988.
10. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 3-е изд., перераб. и доп.-
Л.: Энергоатомиздат. Ленингр. отд-ние, 1990.
