РЭС24

Удивительные вещи бывают, оказывается у редкого реле РЭС20 был еще более редкий серийный потомок!

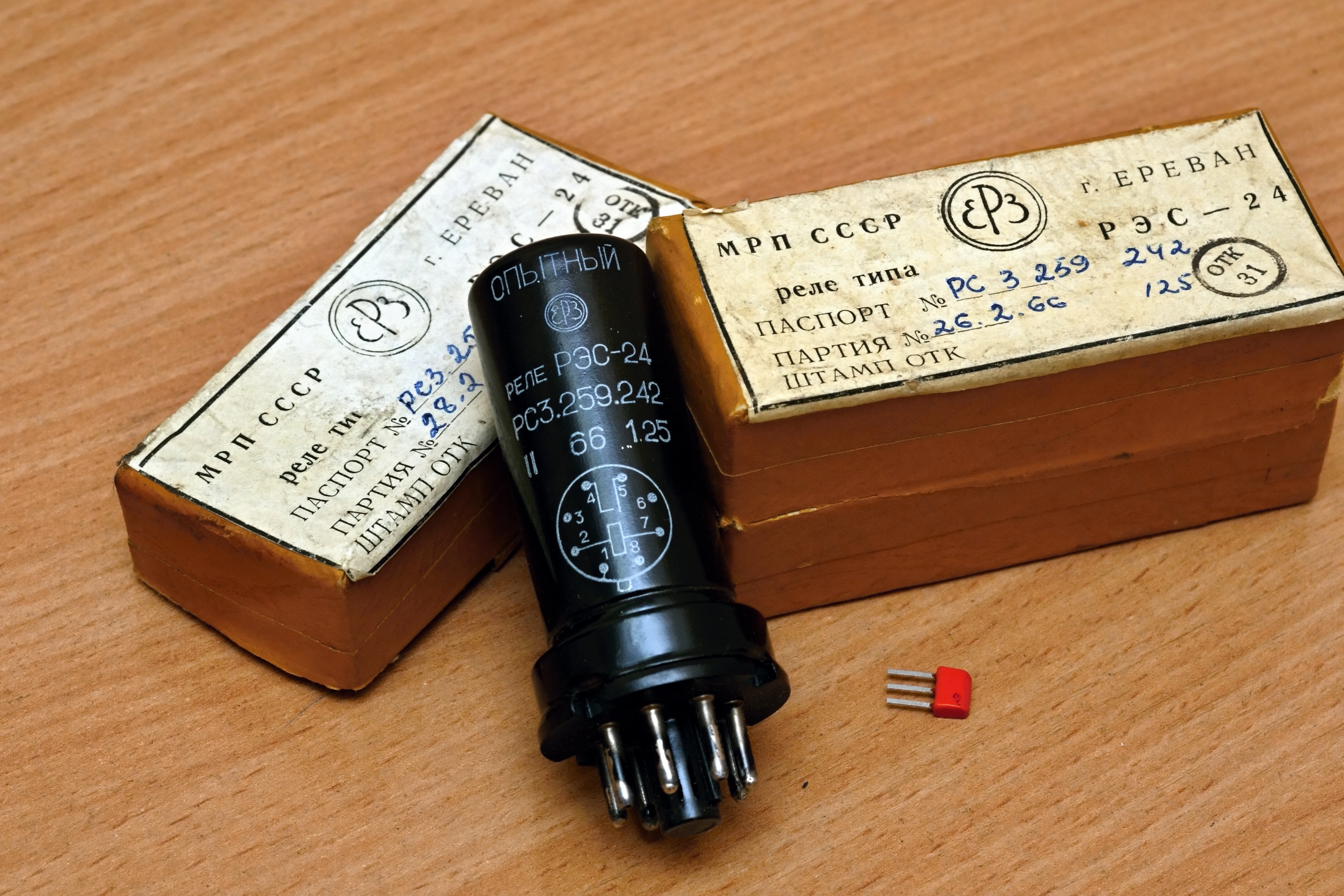

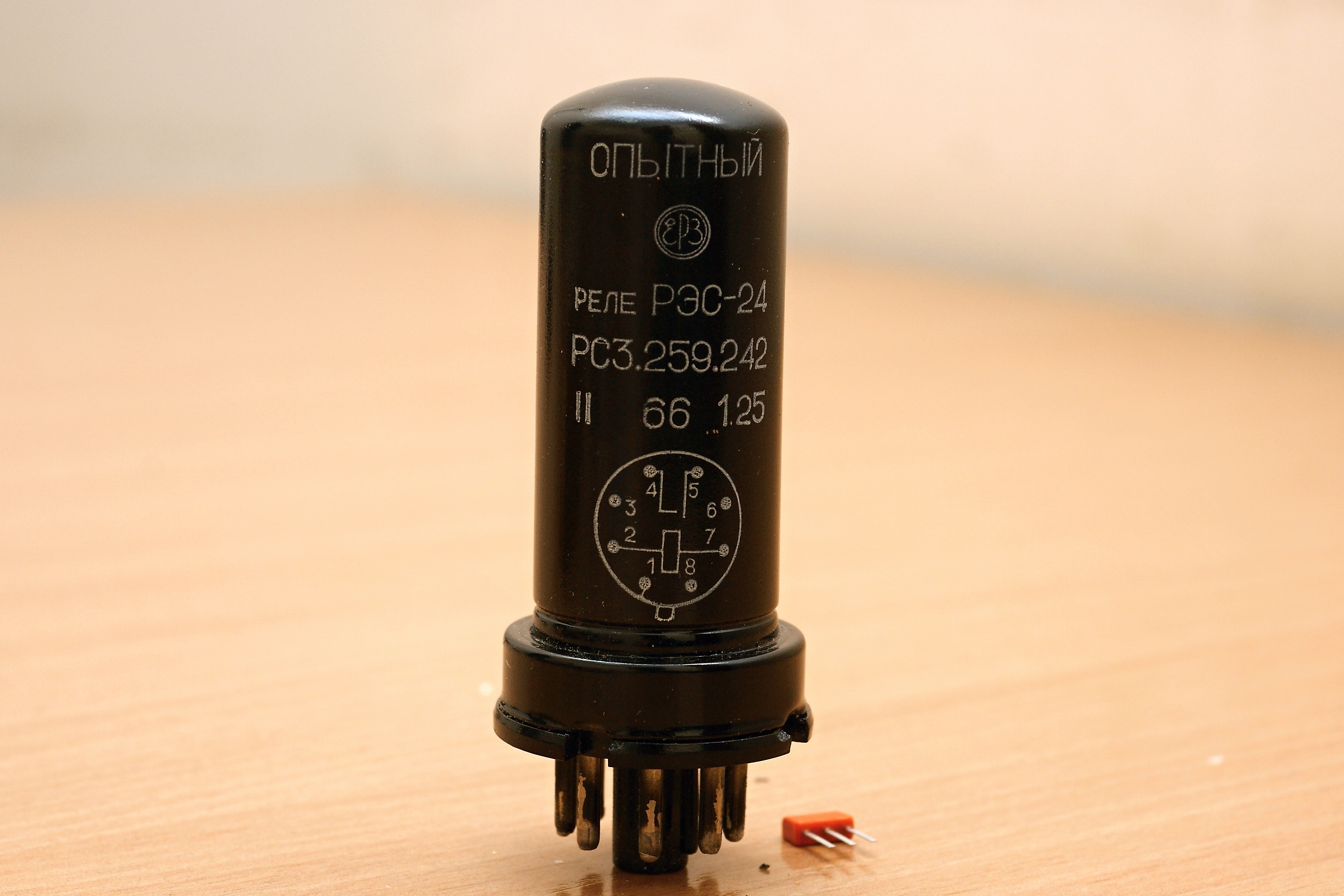

Каких-либо упоминаний о таком реле я не нашел. Так что никаких данных, кроме того, что это герконовое реле на один контакт, не имеется. Надпись "Опытный" понятна, и, судя по всему, реле так и не вышло из этой стадии.

Производитель - Ереванский релейный завод.

Конструкция реле

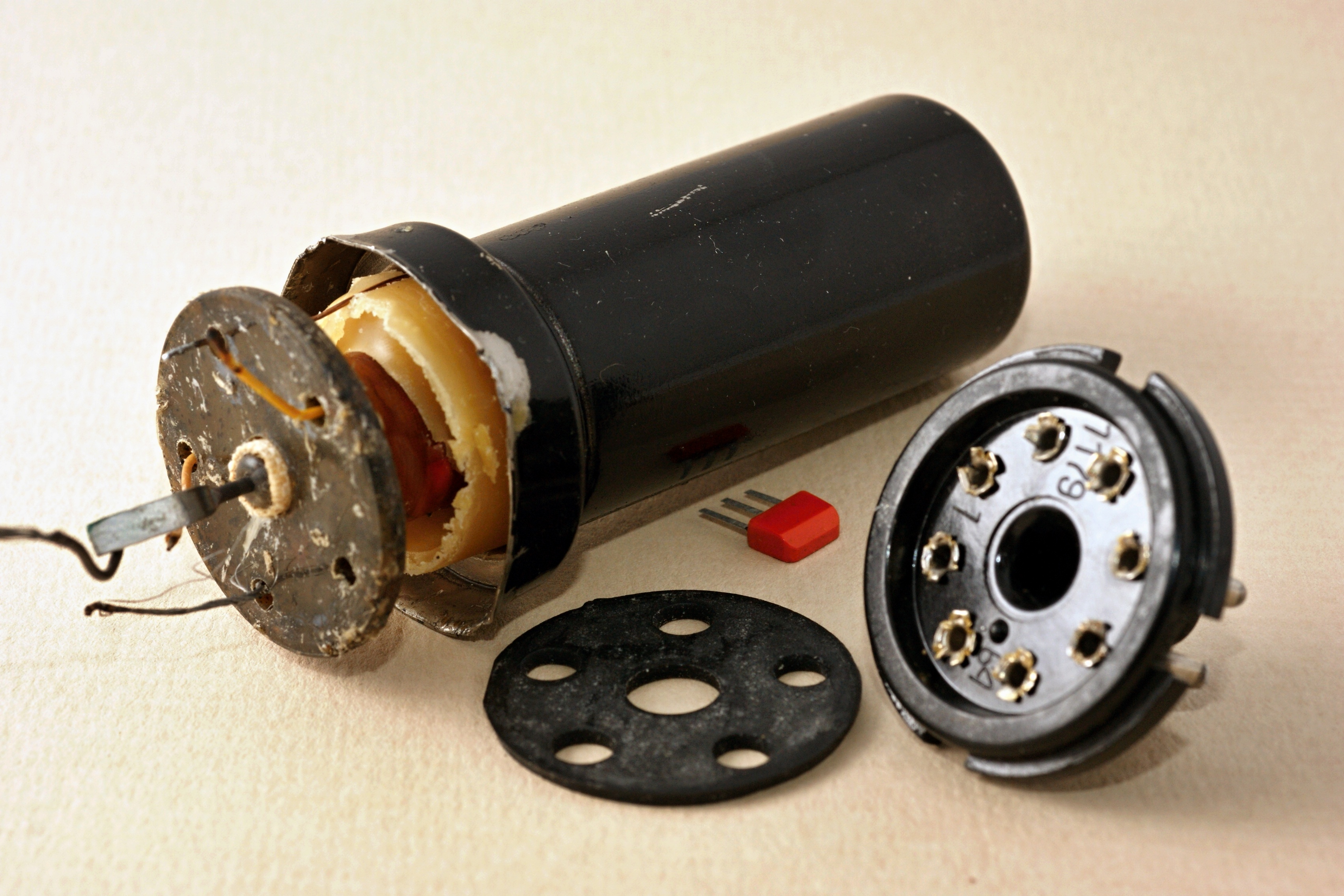

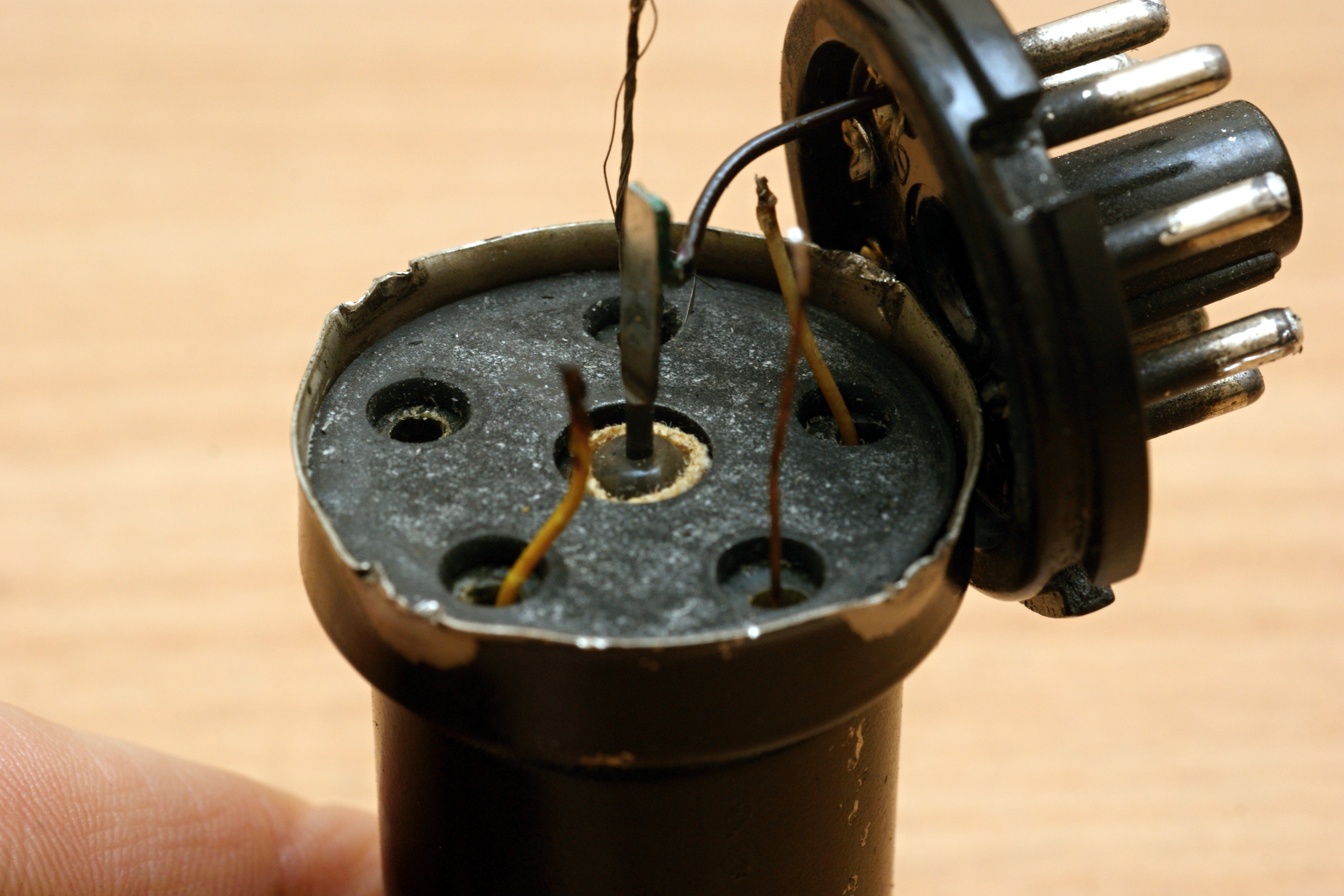

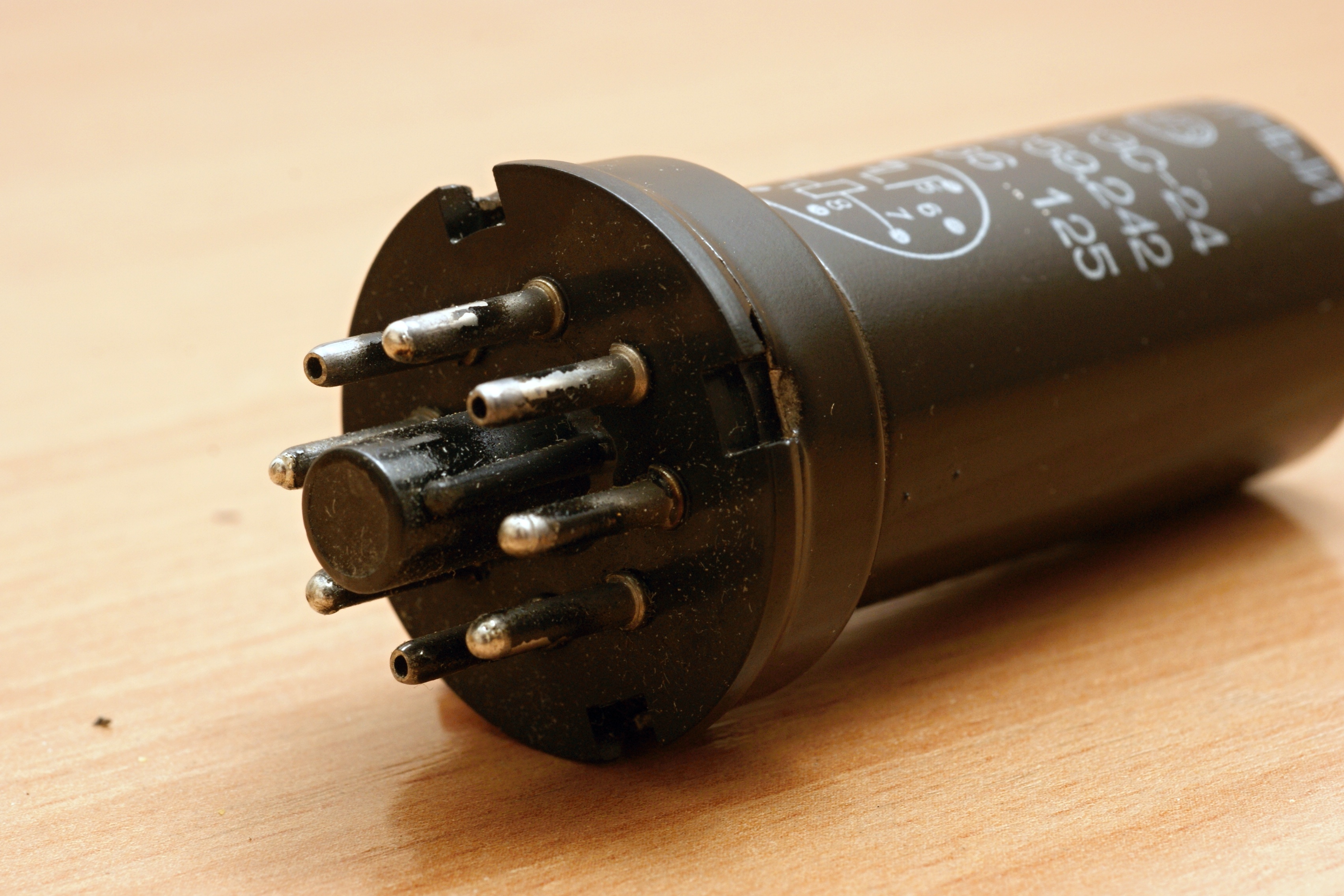

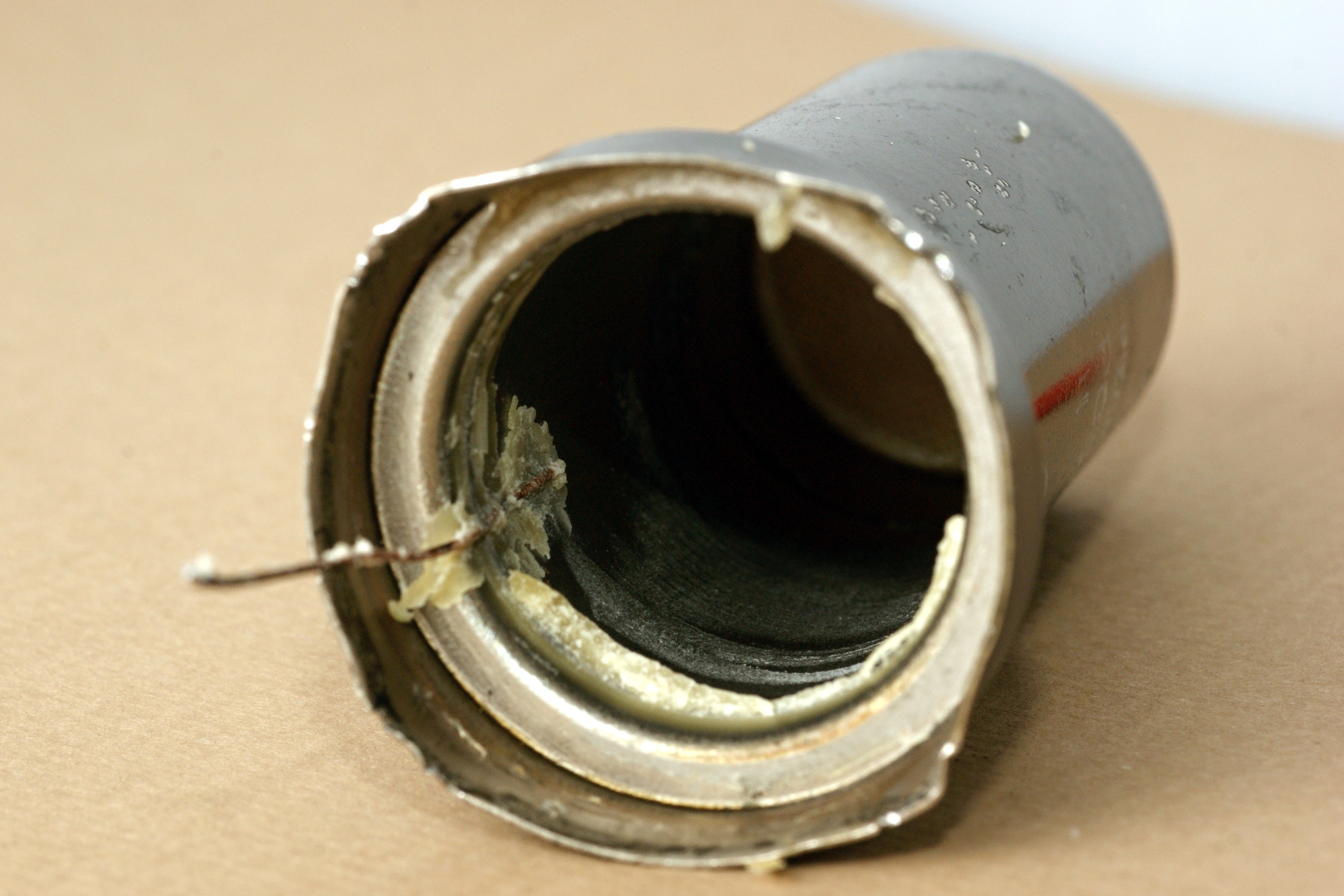

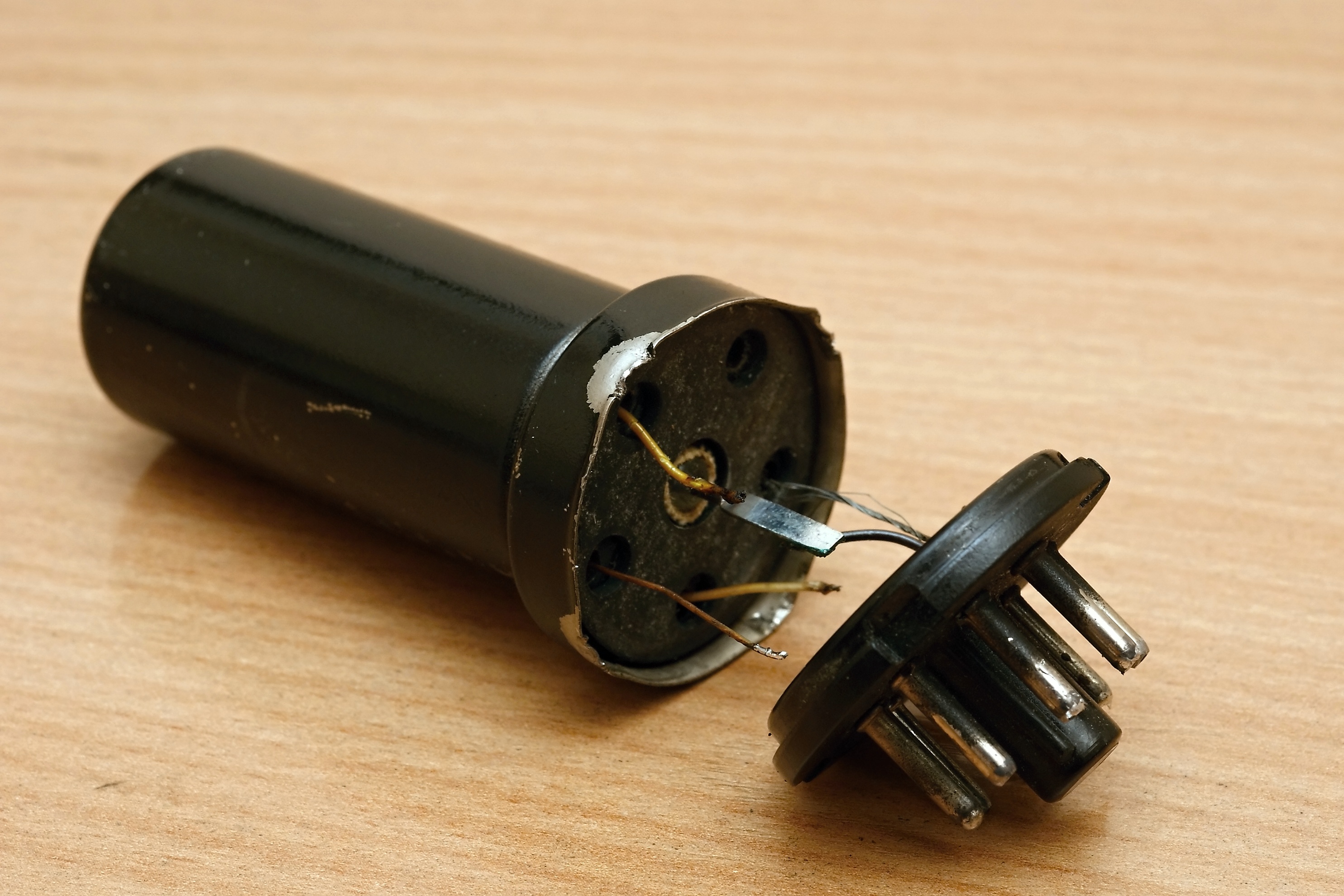

Конструкция реле сходна с таковой у РЭС20 - металлический баллон с тёплым ламповым цоколем РШ5-1. Колодка цоколя отделена (негерметично) от основной части колбы резиновой прокладкой и шайбой из гетинакса:

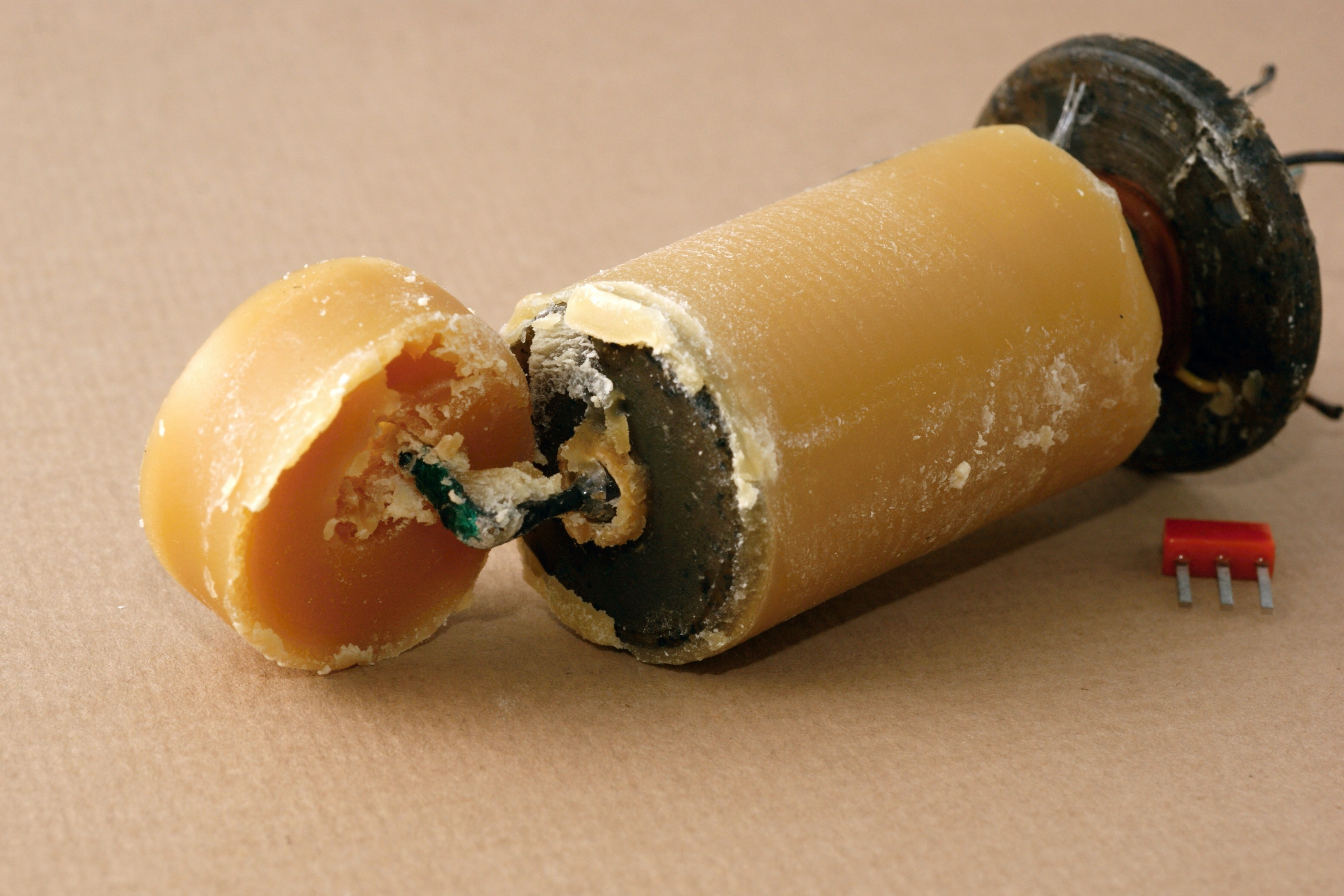

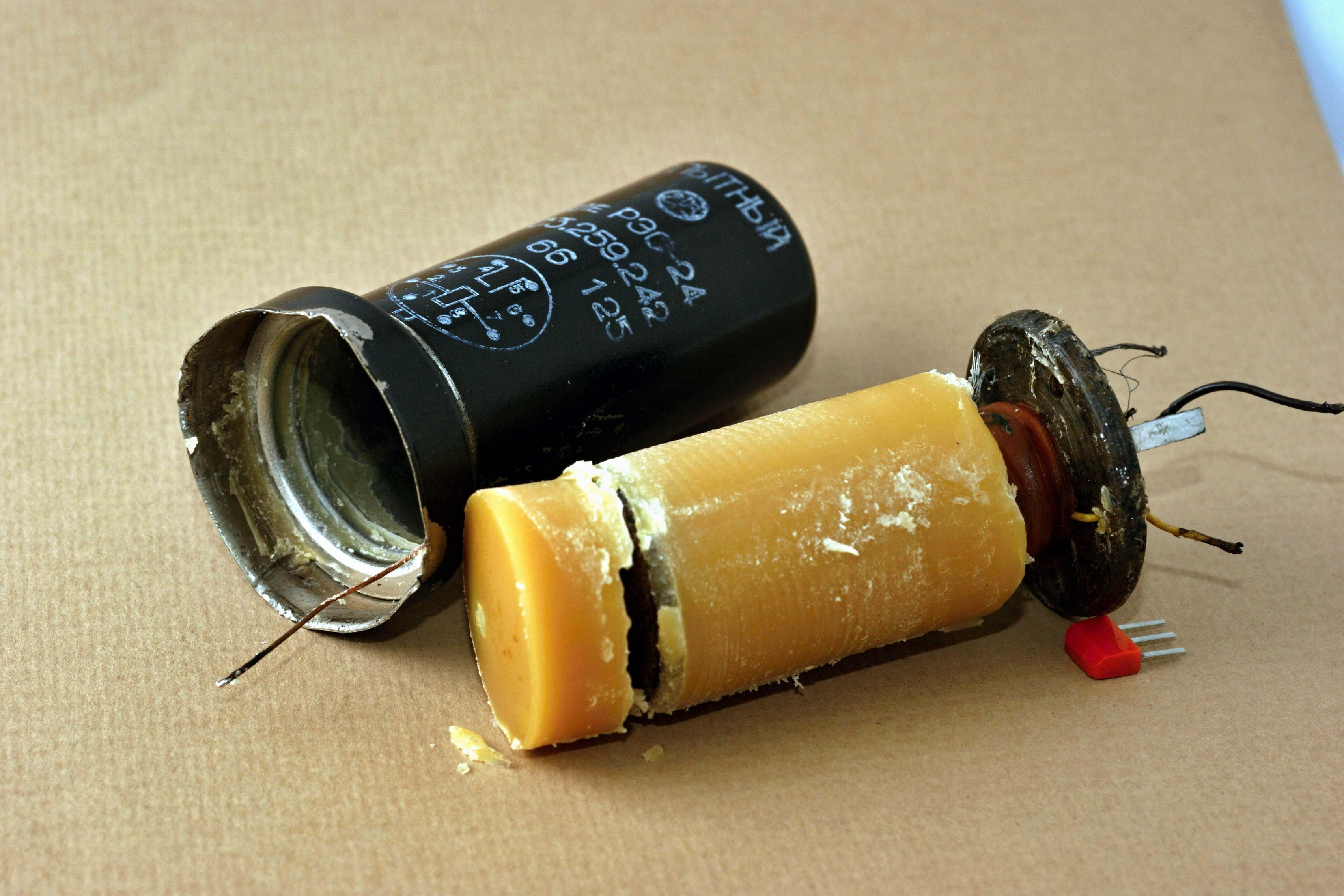

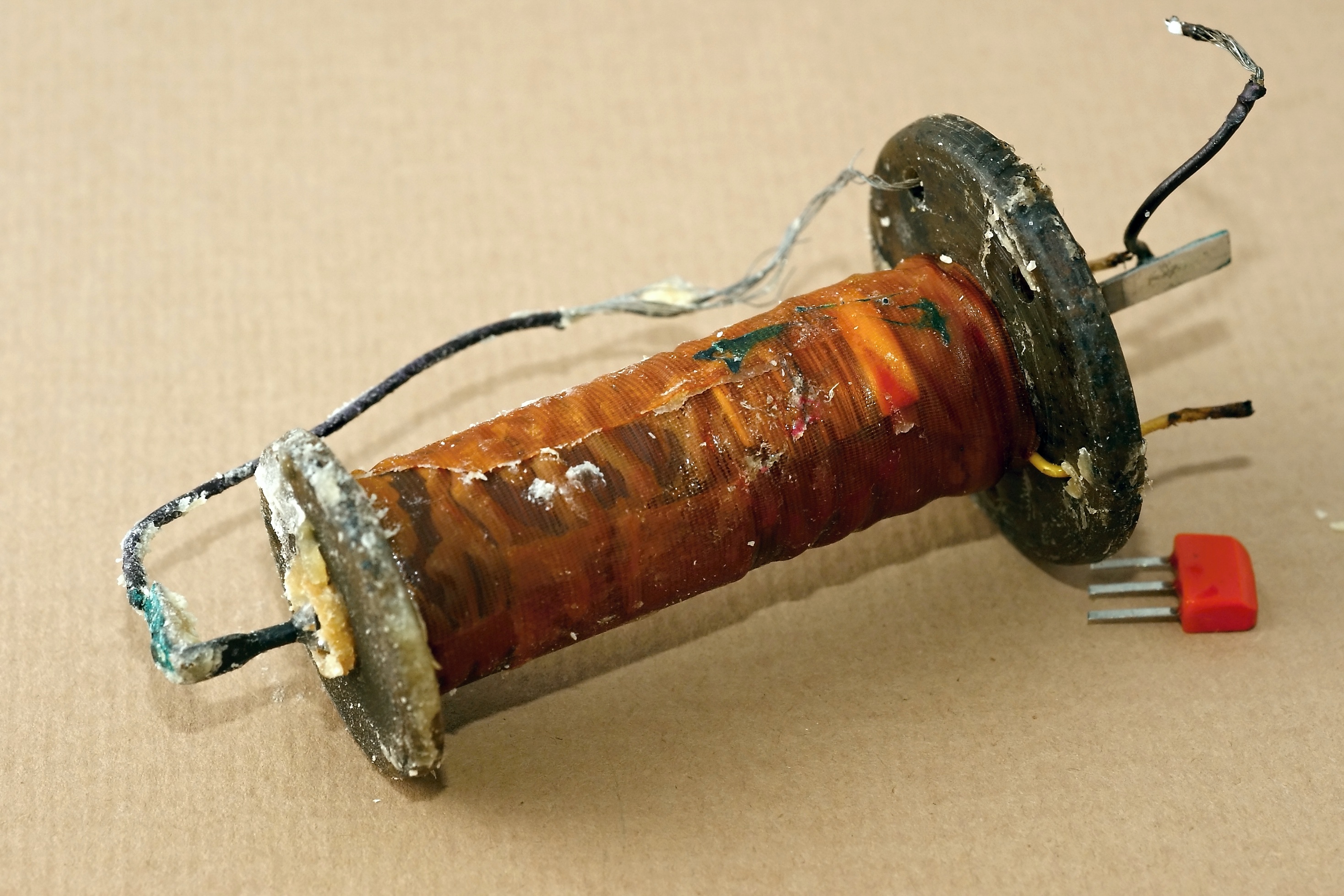

Катушка с герконом залиты амортизирующим материалом. На ощупь он похож на парафин, такой же слегка липкий, пластичный, но крошащийся.

Сам геркон внутри катушки также плотно залит этим веществом, что сделало невозможным его извлечение в целости. Я решил не рисковать...
