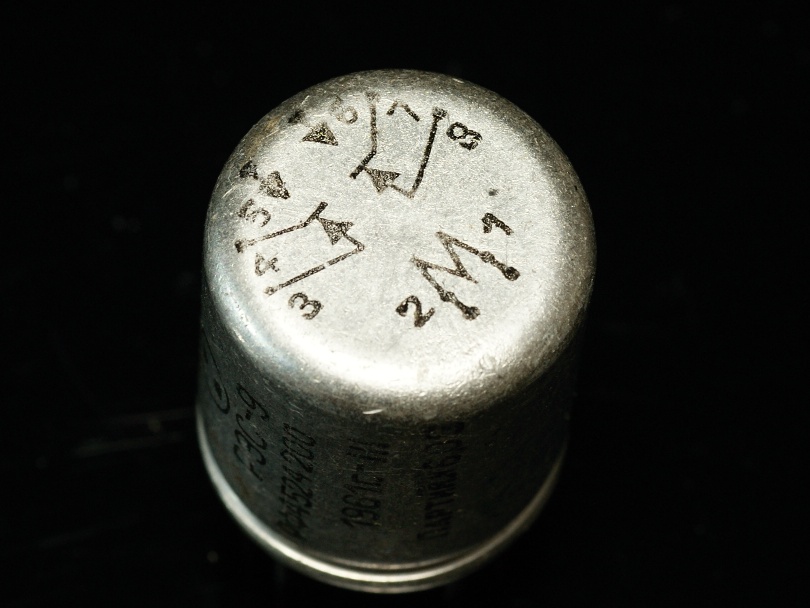

Малогабаритное реле негерметичной (завальцованной) конструкции РЭС9 имеет два переключающие контакта.
Это одно из самых массовых отечественных реле. Разработано оно было в 1957 году в ОКБ-3 питерского завода "Северная Заря" (в то время он назывался "Красная Заря") под руководством Неклюкова И.Г.

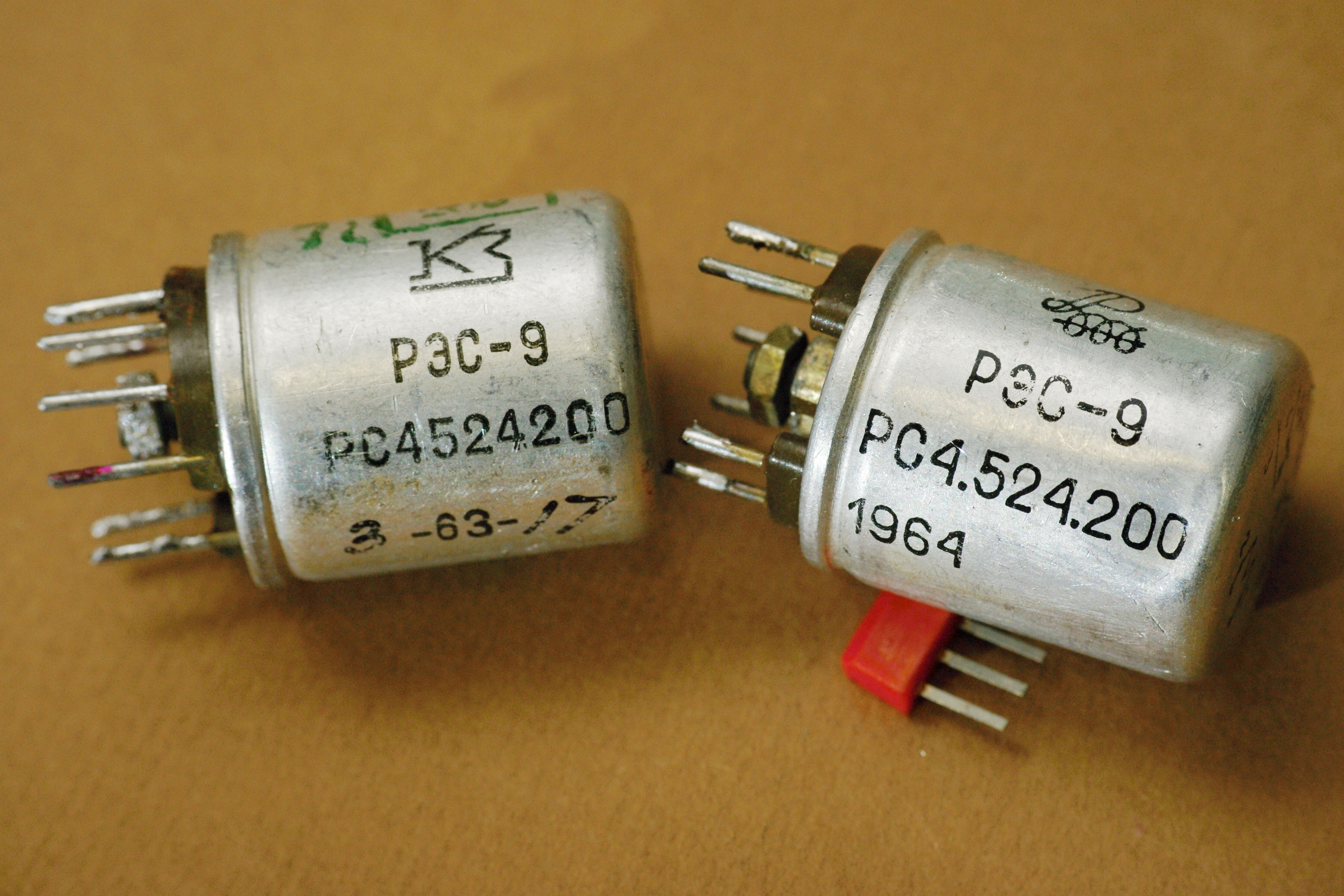

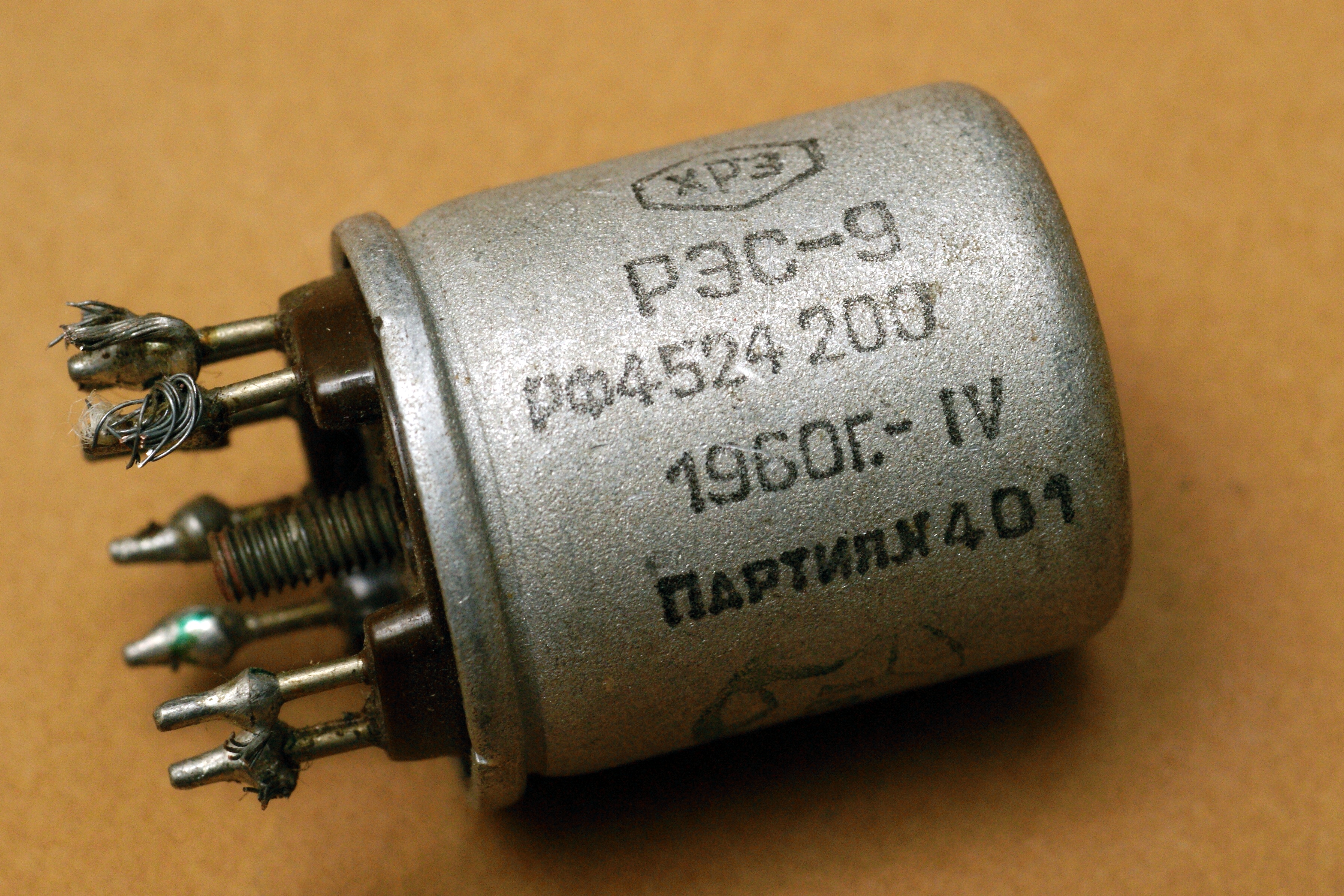

Выпускались эти реле Харьковским релейным заводом (ныне ПО "Радиореле"), ленинградскими заводами "Красная Заря" и "Радист" (с 1964г. вместе с "Красной зарёй" вошедшим в одноименное ПО, а с 1974г. и поныне - в ПО "Северная Заря"), Кировским заводом "Маяк", Алатырским заводом «Электроприбор». Последний, кстати, их производит и до сих пор...
РЭС9 нашли самое широкое применение как в гражданской, так и в военной аппаратуре. К примеру, как сказано в брошюре "Северная заря" История предприятия и слаботочной релейной техники" - "Реле РЭС8 и РЭС9 были использованы в аппаратуре первого советского спутника «Искра»".

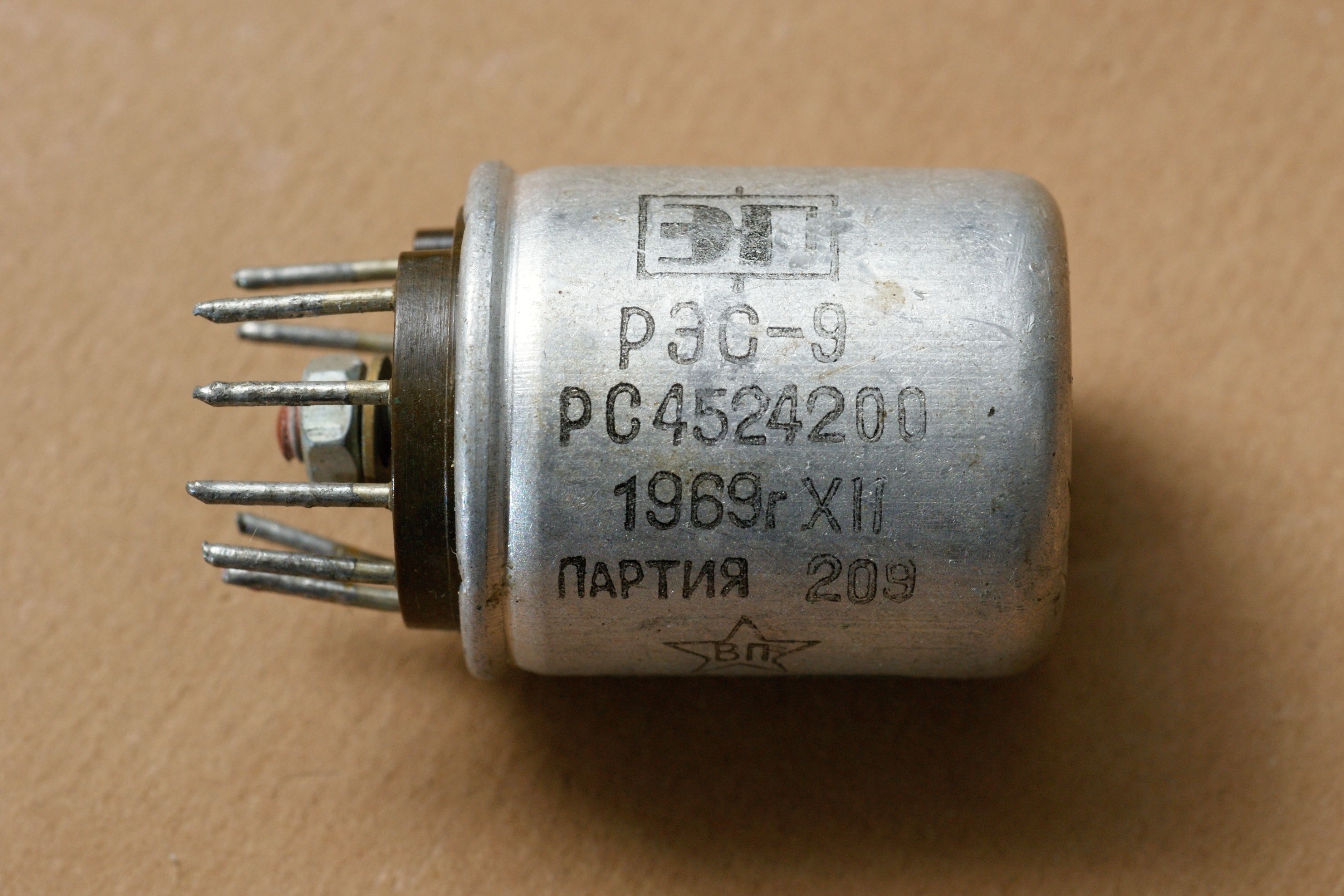

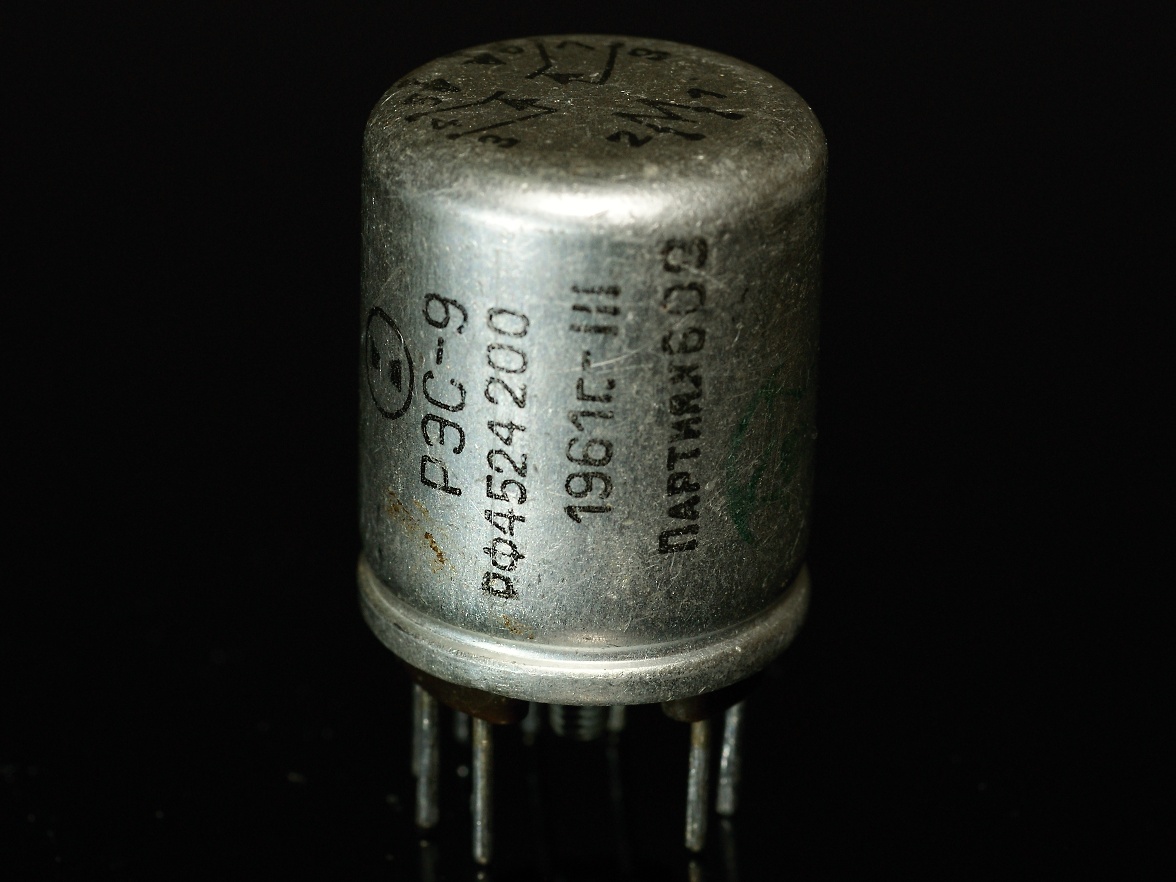

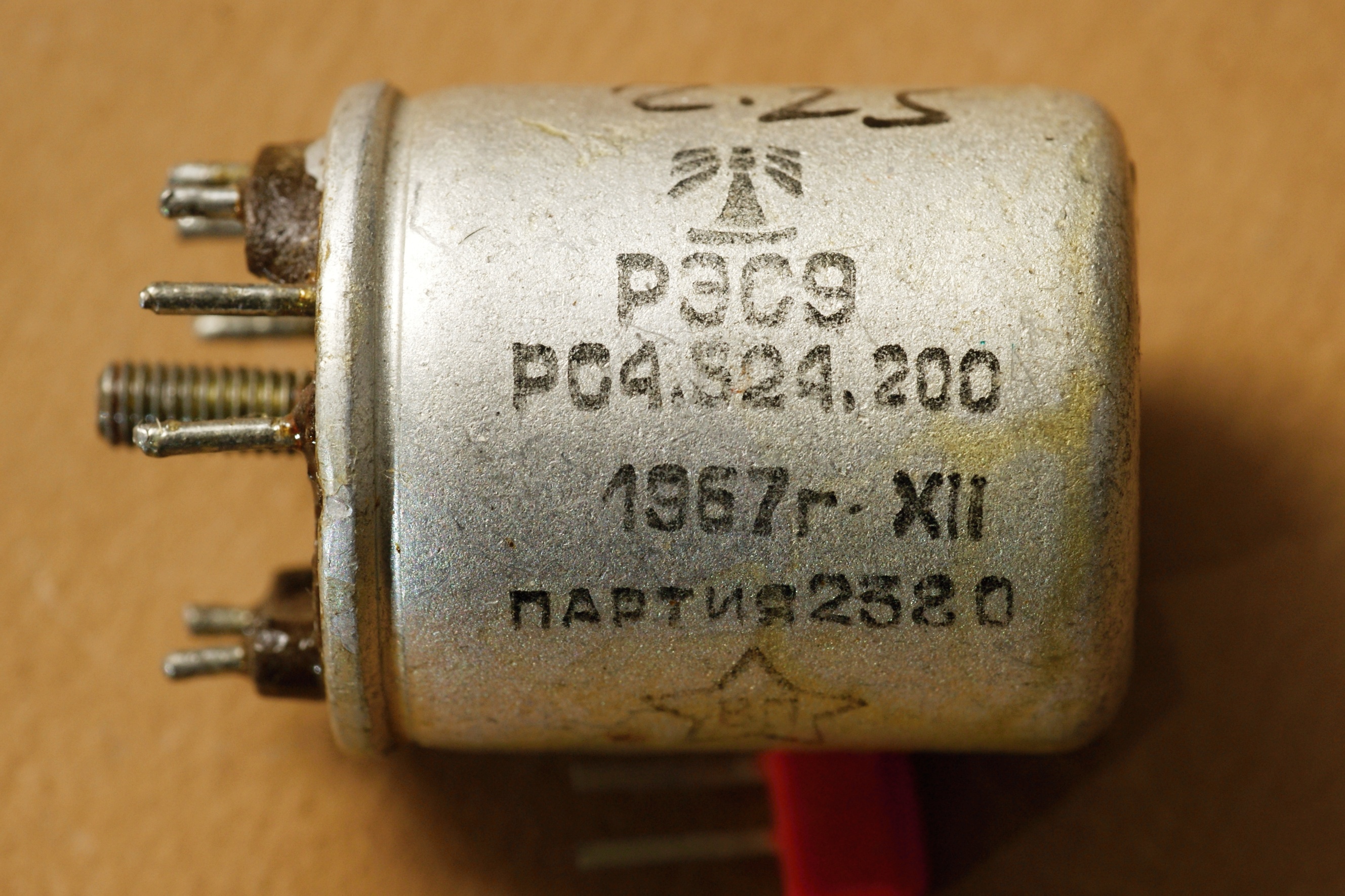

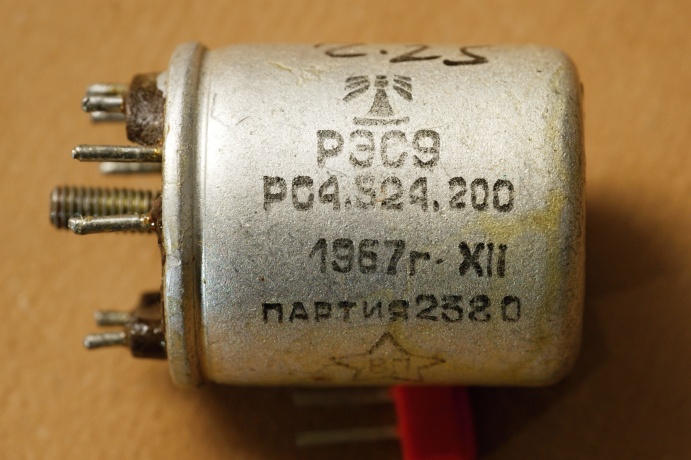

Паспорт .200 - обозначение по старой системе, ныне это РС4.529.029-00. Рабочее напряжение 27 В, сопротивление обмотки 500 Ом, ток срабатывания/отпускания - 30/5 мА.
Контакты реле выдерживают 300 000 циклов при
активной нагрузке 2 А/30 В постоянного тока, а также 100 000
циклов при активной нагрузке 0,5 А/115 А переменного тока
частотой 50—1000 Гц.
Срок службы контактов из сплава ПлИ-10 при активной нагрузке 0,8
А/30 В постоянного тока не менее 800 000 циклов.
Мощность, потребляемая реле при срабатываний, составляет
0,46—0,51 Вт. Время срабатывания реле при номинальном напряжении
— не более 5 мс, время отпускания — не более 3 мс.
Изоляция обмотки и контактов выдерживает испытательное
напряжение 500 В (эфф). Сопротивление изоляции 100 МОм. Вес реле 20 г.

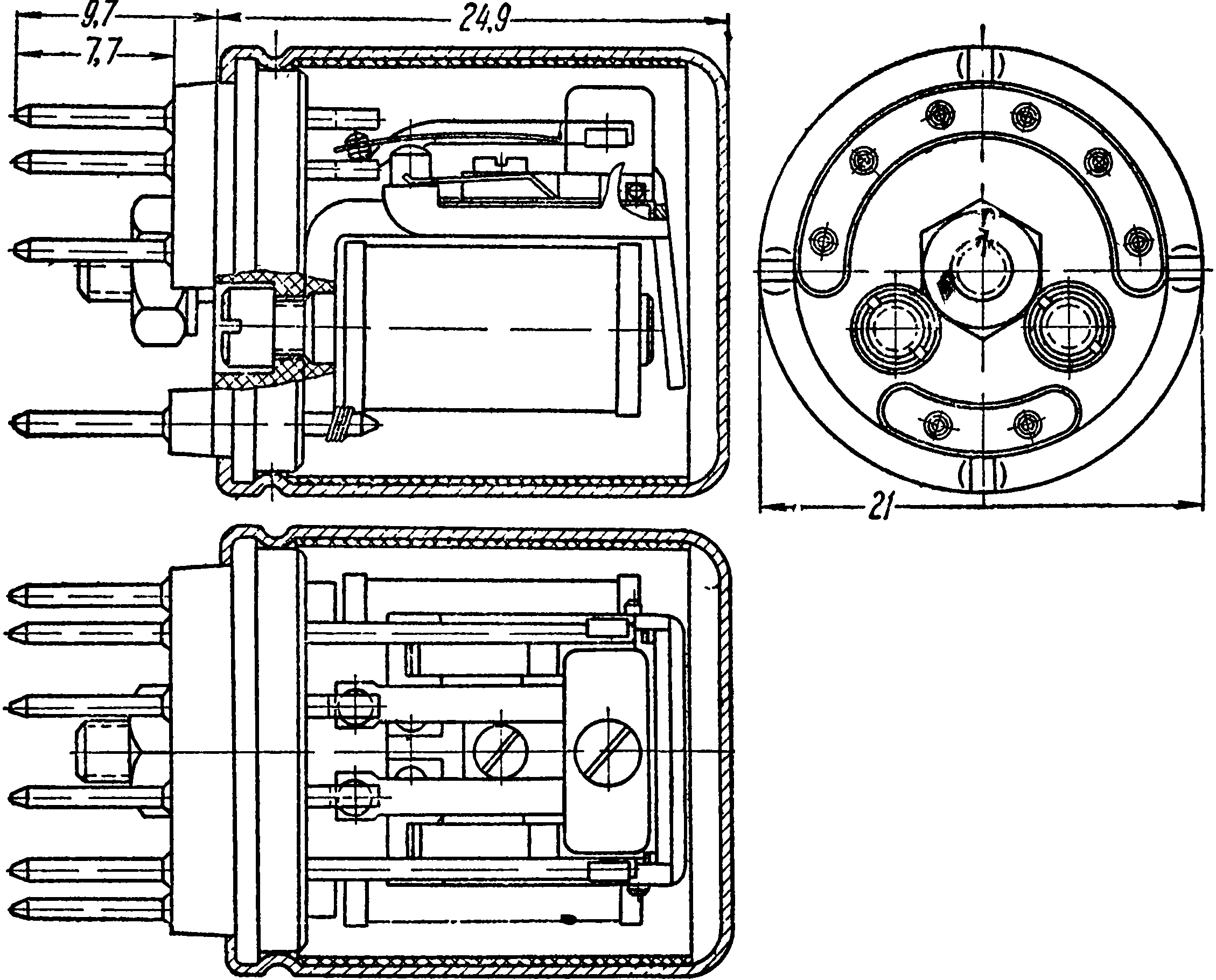

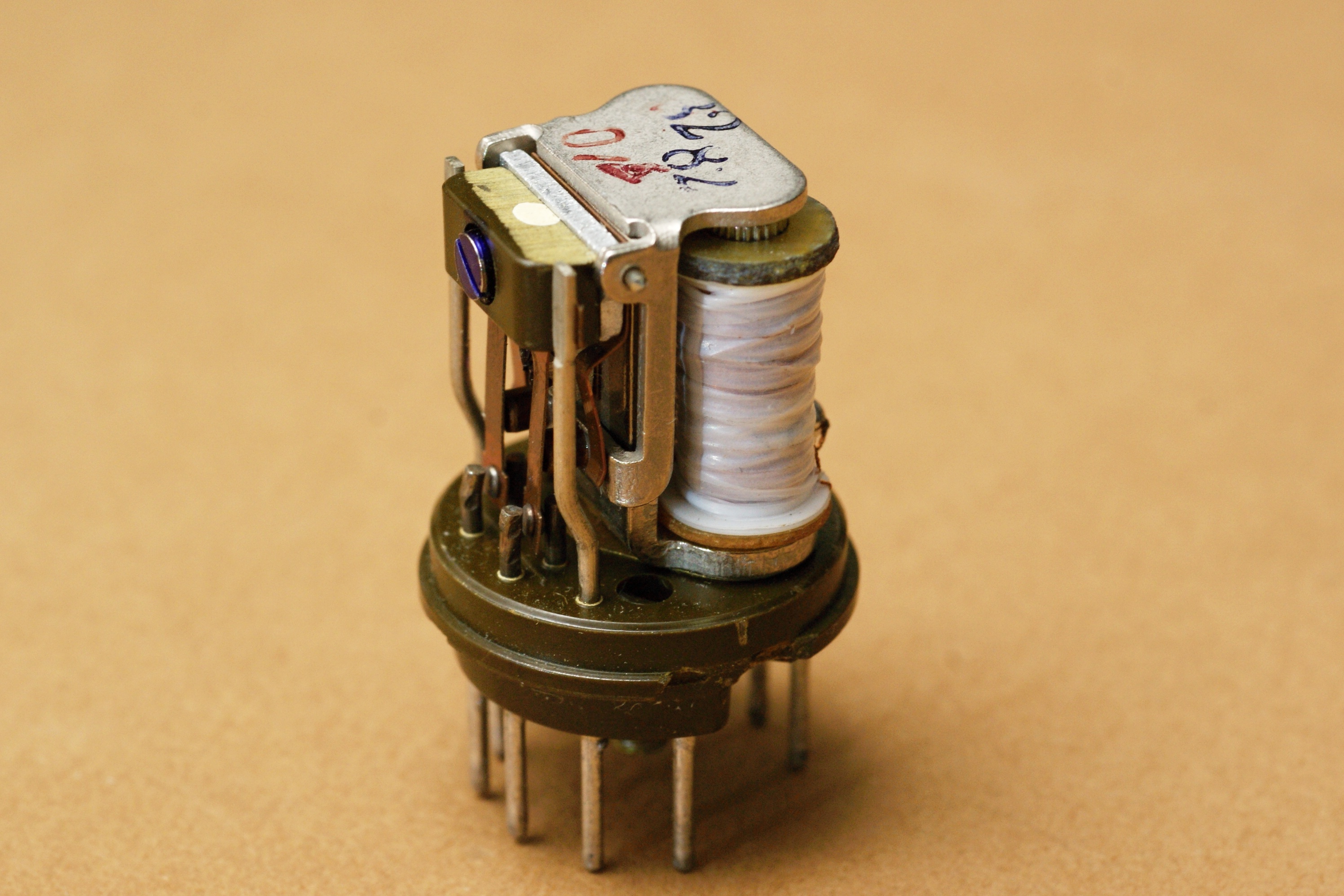

Магнитная система реле — П-образная двухкатушечная клапанного
типа, аналогичная таковой у РДЧГ. Диаметр сердечников 3,5 мм, длина их 15 мм, толщина
корпуса 1,5 мм, ширина — 10 мм. Якорь подвешен на оси и имеет по
бокам два удлиненных рычага с изолирующими буксами на концах.
Ход якоря реле 0,3 мм, штифта отлипания нет. Давление в
размыкающем контакте 8—10 Г. Зазор между контактами 0,3 мм.
Давление возвратных пружин 2 х 9 Г.
Неподвижные контакты имеют цилиндрическую форму, они приварены к
внутренним торцам выводных штырьков, запрессованных в основание
реле. Контакты изготовлены из серебра; для коммутации очень
малых токов и напряжений применялись контакты из золота, а также
сплава марки ПлИ-10; в более поздних варианта этот сплав был
заменён на СрПдМг20-0,3.
Подвижные контакты приклепаны к подвижным контактным пружинам,
запрессованным одним концом в пластмассовую колодку, укрепленную
на корпусе реле. Рабочая длина подвижных пружин 10 мм, ширина их 2 мм и толщина
0,15 мм. Сферическая поверхность подвижного контакта касается
боковой цилиндрической поверхности неподвижного контакта. Длина
неподвижного контакта 2 мм, диаметр его 0,95 мм. Диаметр
подвижных контактов 1,5 мм, высота 0,4 мм.

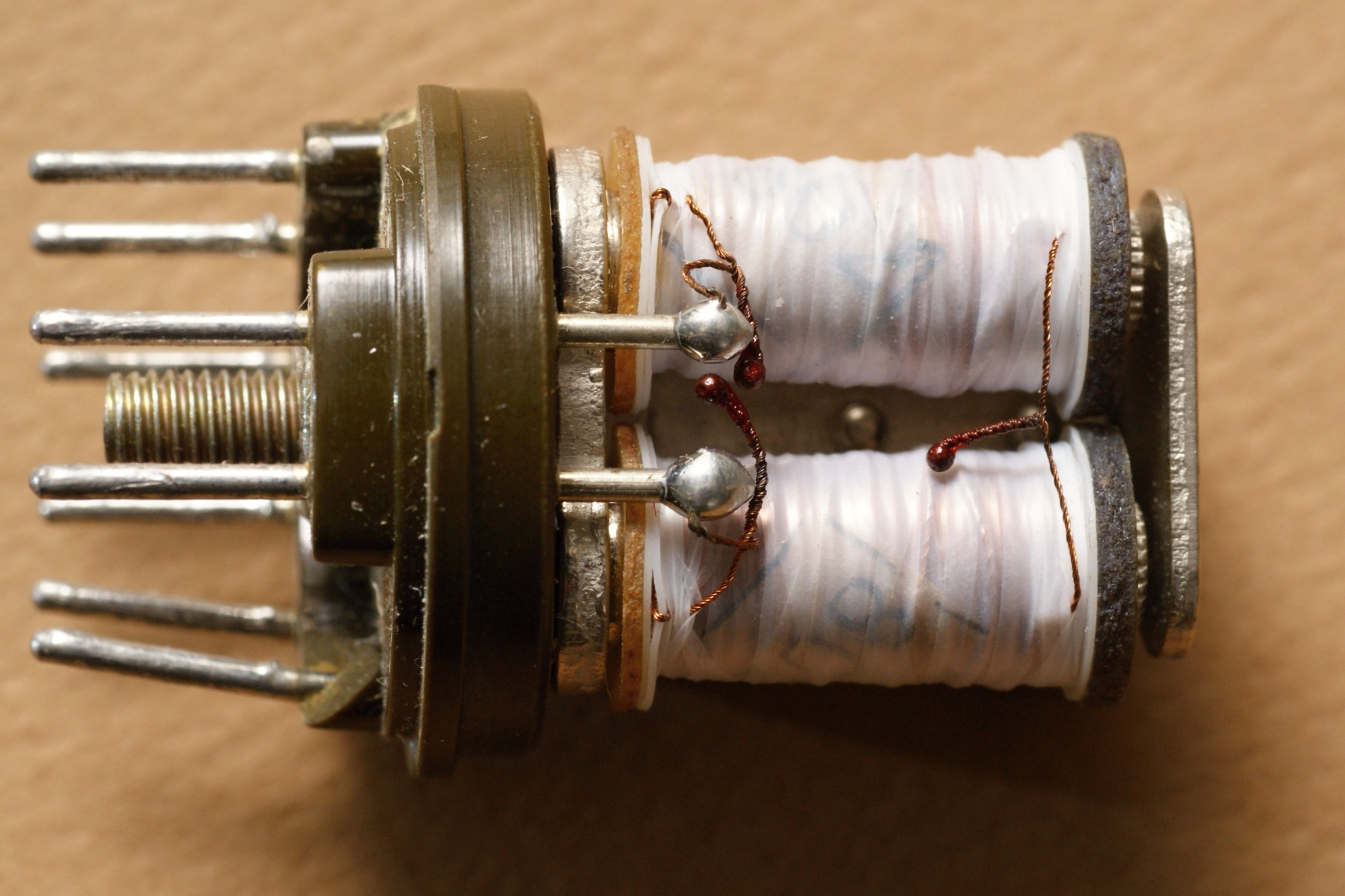

Щеки катушек изготовлены из стеклотекстолита. Обмотка
изолирована от сердечника тремя слоями фторопластовой ленты
толщиной 0,02 мм. Внутренний диаметр обмотки 3,7 мм, длина ее 11
мм и высота 1,6—1,8 мм.
Обмотка выполнена из теплостойкой эмалированной проволоки марки,
ПЭТВ. Наибольшее сопротивление обмотки 9600 Ом, (d=0,03 мм),
минимальный ток срабатывания 7 мА. Коэффициент возврата реле
0,25—0,45.
Основание реле имеет круглую форму и отпрессовано из
теплостойкой пластмассы. В основание
запрессованы по окружности восемь выводных
штырьков из нейзильбера диаметром 0,95 мм для включения в
печатную схему с последующей опайкой.
В центре основания установлен винт для крепления реле. Реле
защищено цилиндрическим алюминиевым чехлом, кромка которого
развальцована на основании.

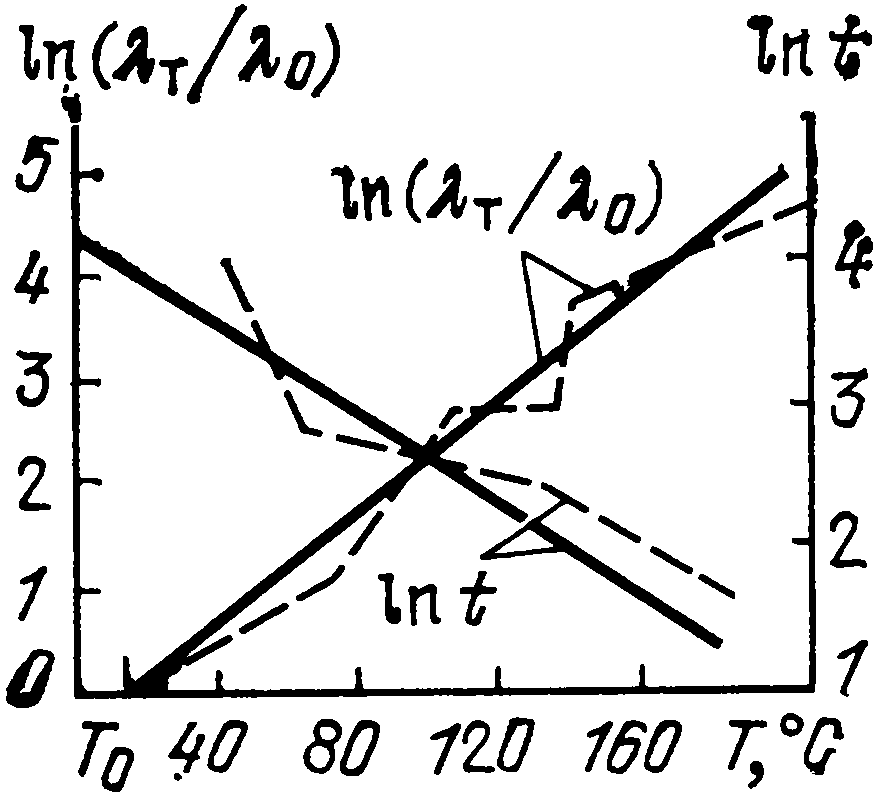

сплошная линия - теория; пунктир - эксперимент
