Неизвестный резистор (42)

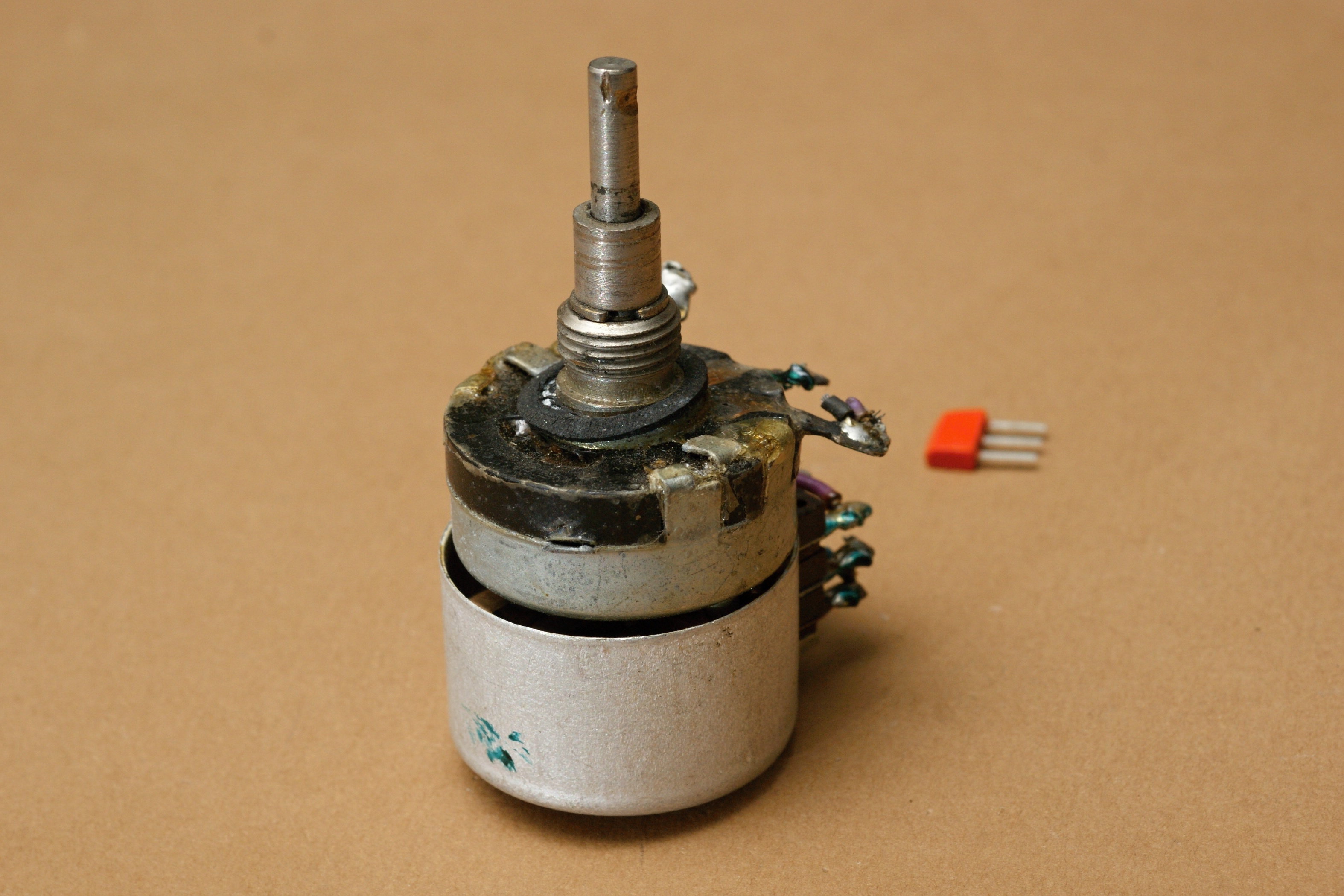

Переменный резистор, совмещённый с переключателем. Он имеет явное генетическое сходство с "сопротивлением переменным проволочным с кнопкой ЕЕ4.685.020 Сп", можно ожидать что и производитель у них один - Минский приборостроительный завод им. Ленина.

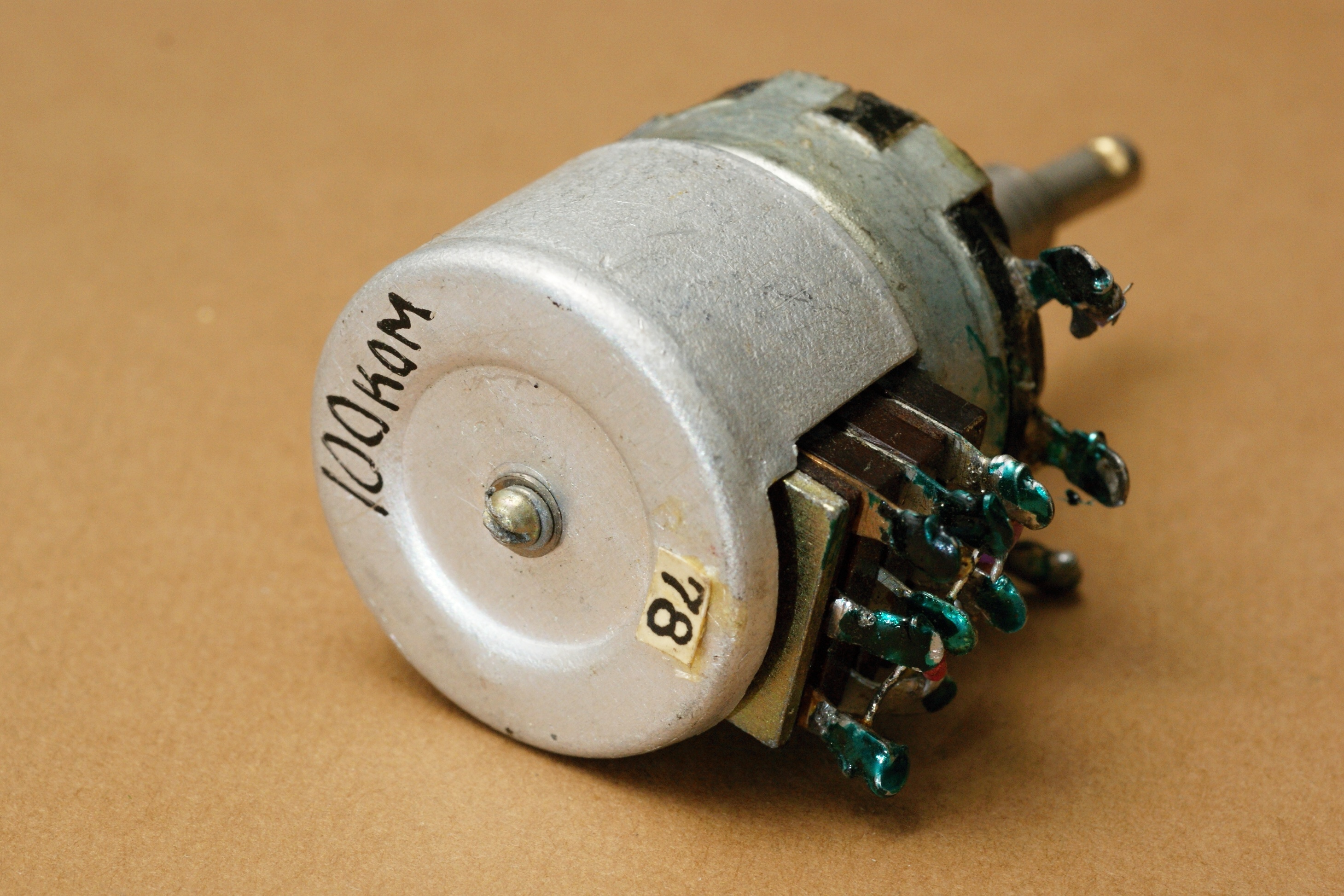

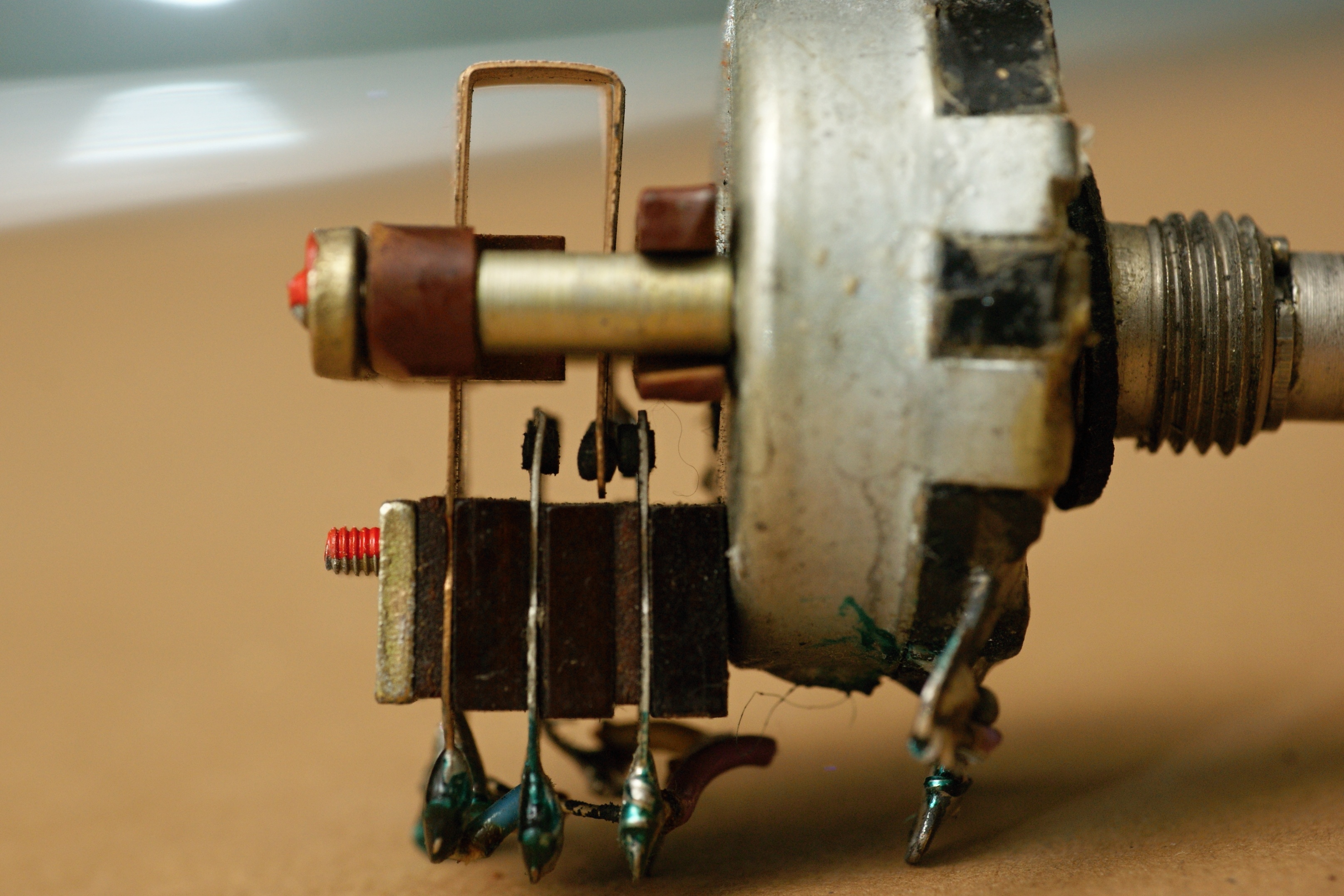

В то же время номинал резистора и его конструкция отличаются. Здесь в качестве сопротивления взято стандартное СП-I с дальнейшей доработкой - донце рассверлено и сплошной вал заменён на концентрический. Причём у меня впечатление, что в качестве вала применён не "кустарный" образец, а стандартная полая ось ОП-1 (см. такую, к примеру, у СП3-10).

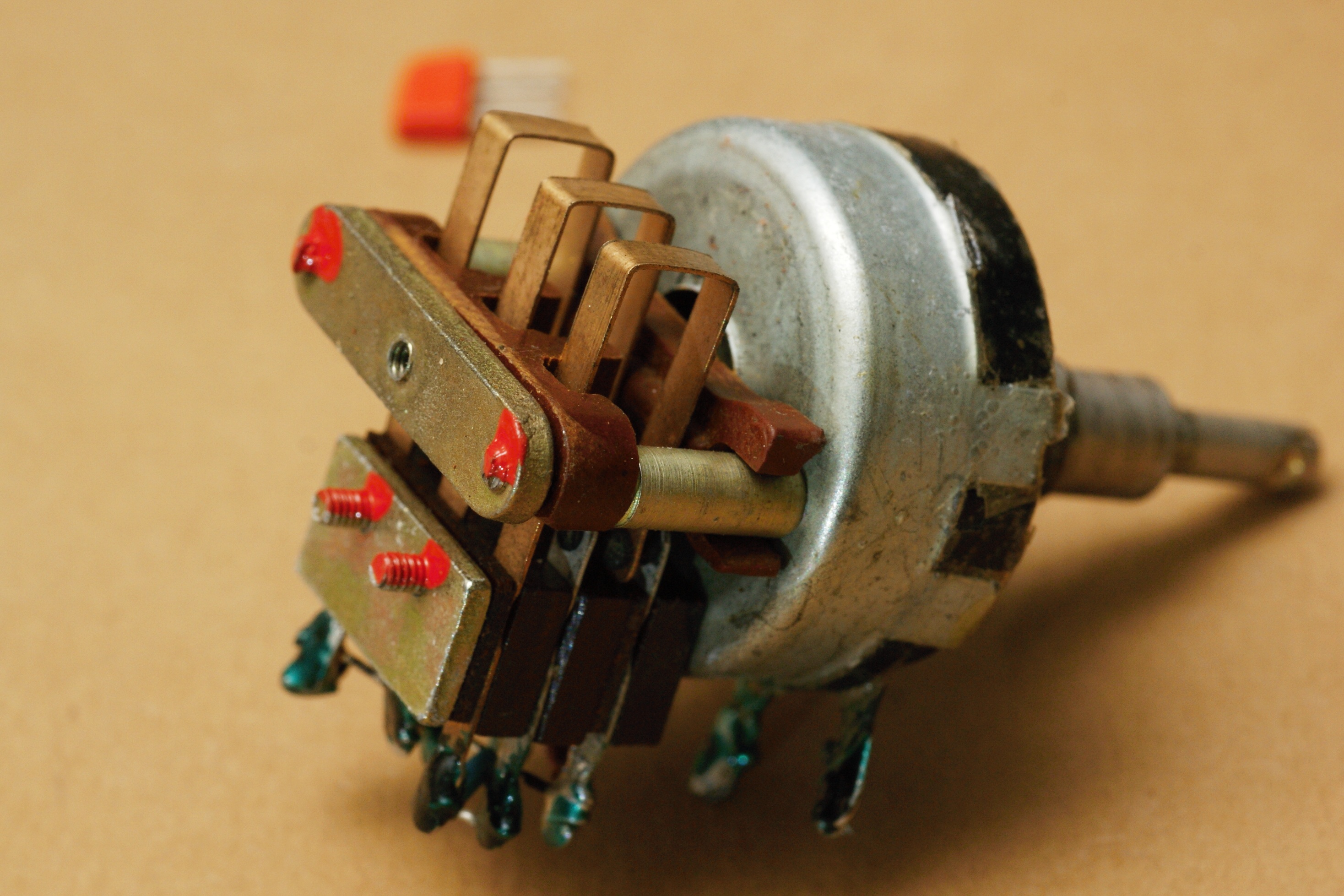

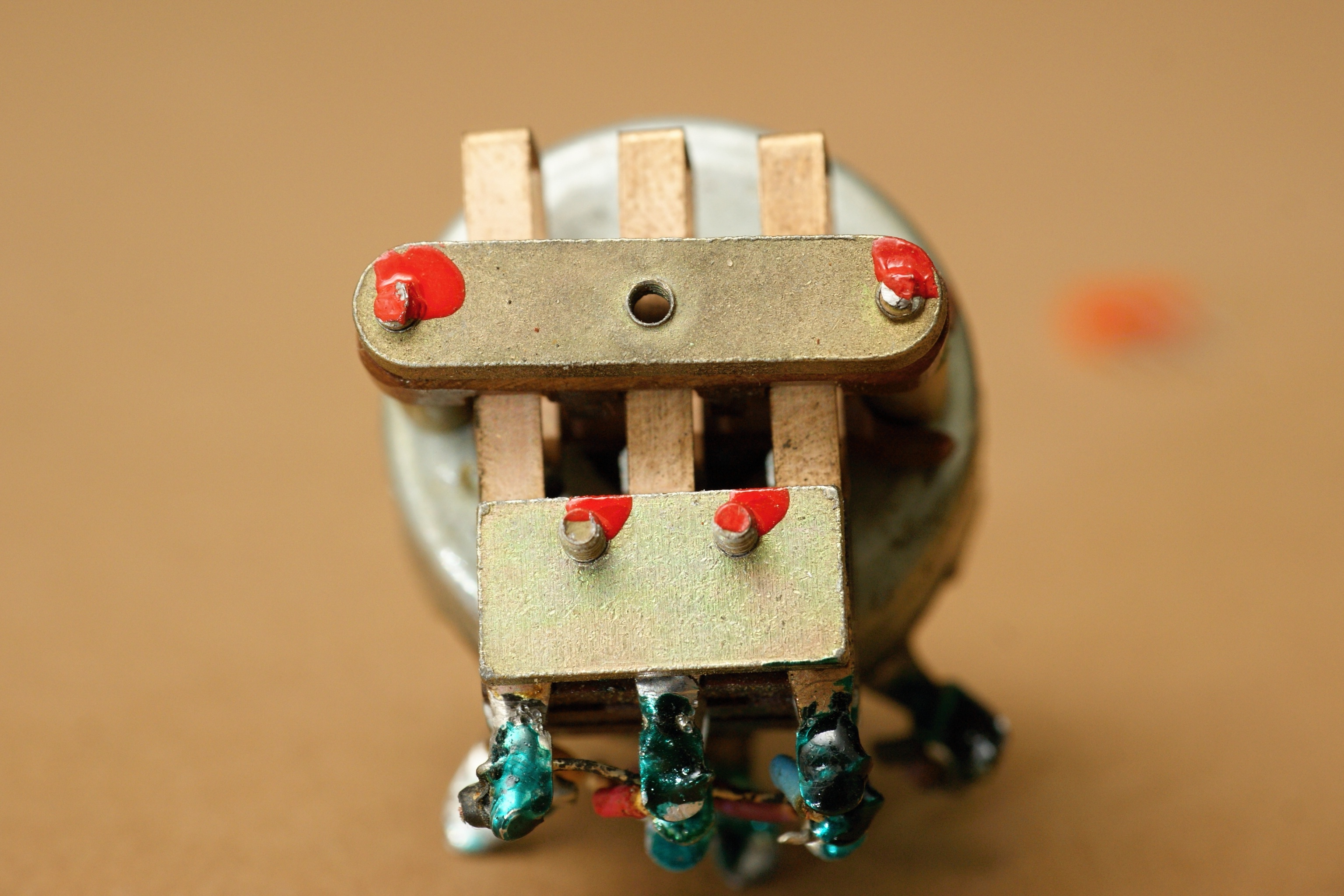

Внутренняя часть вала управляет нажимным переключателем на три перекидных контакта.
