разъемы РМГ, РМГК

Весьма редкие ныне цилиндрические соединители. Пока не очень понятно, являются ли они развитием старых РМГ или (что более вероятно) это предшественники 2РМ. Или же их упрощённый и удешевлённый вариант.

Разработаны они, как и 2РМ, в СКБ-3 НИИ-131.

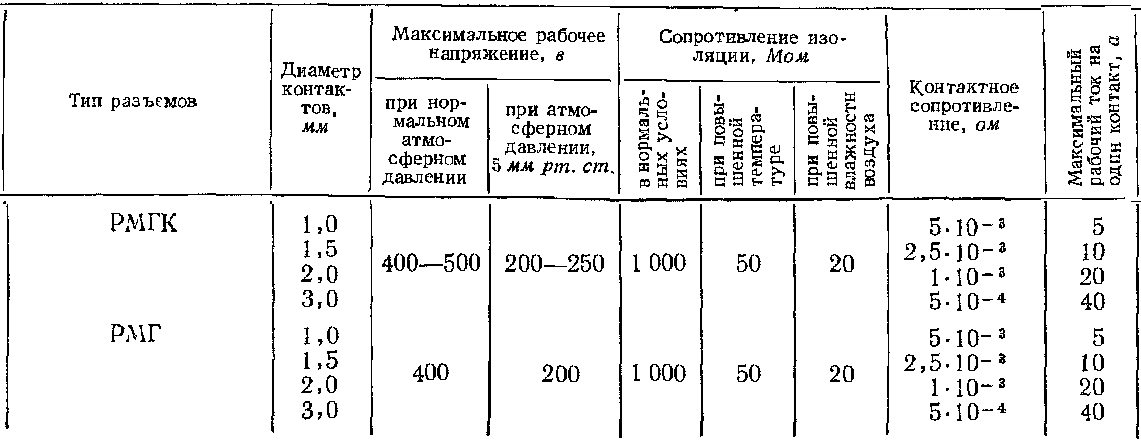

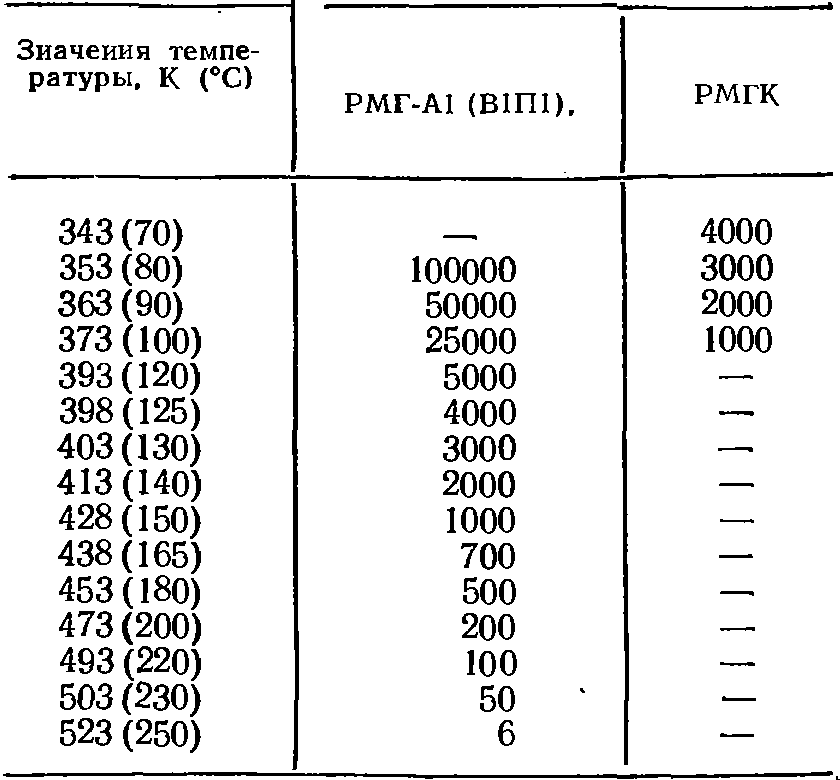

Значения минимальной наработки для соединителей

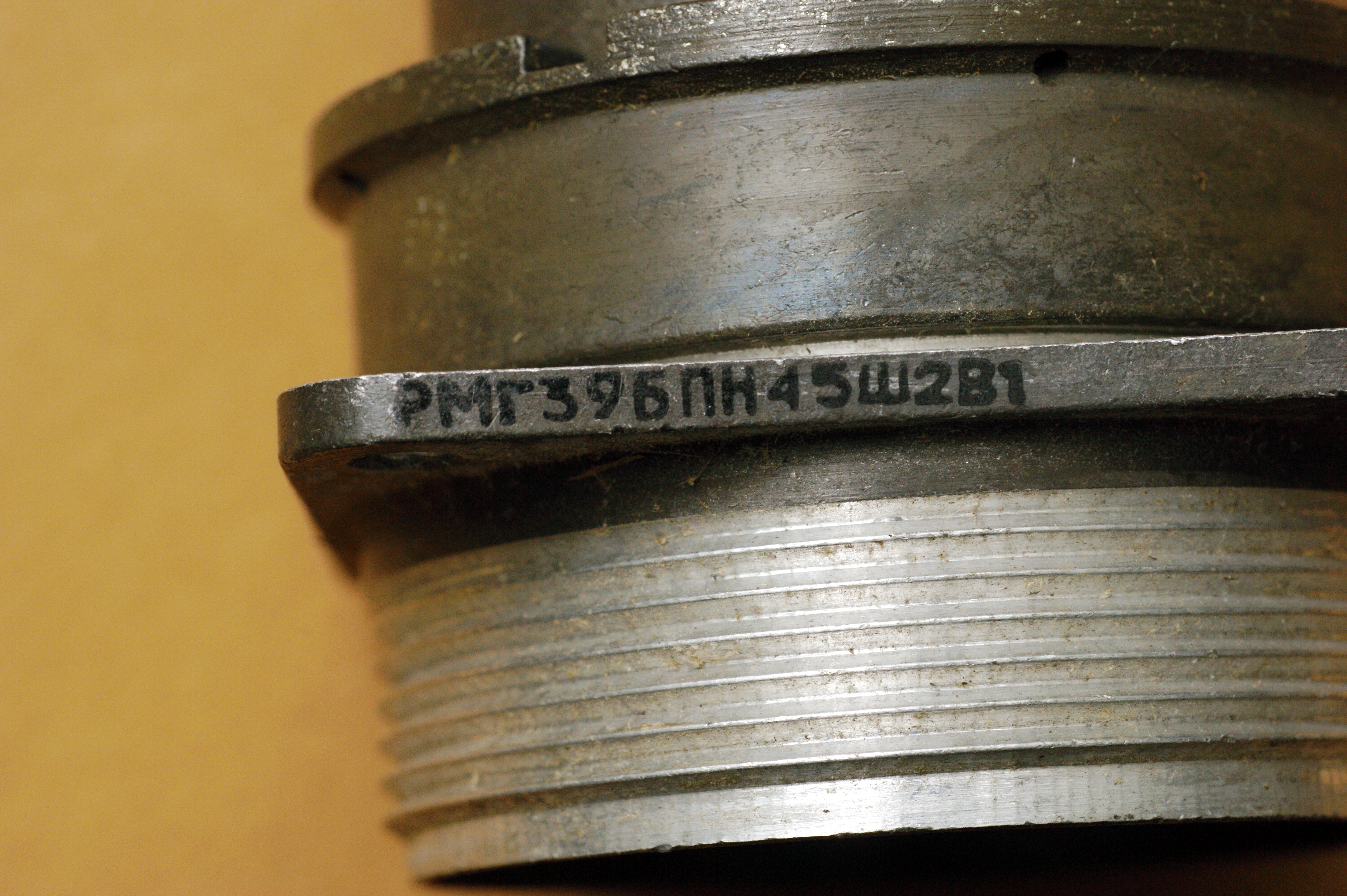

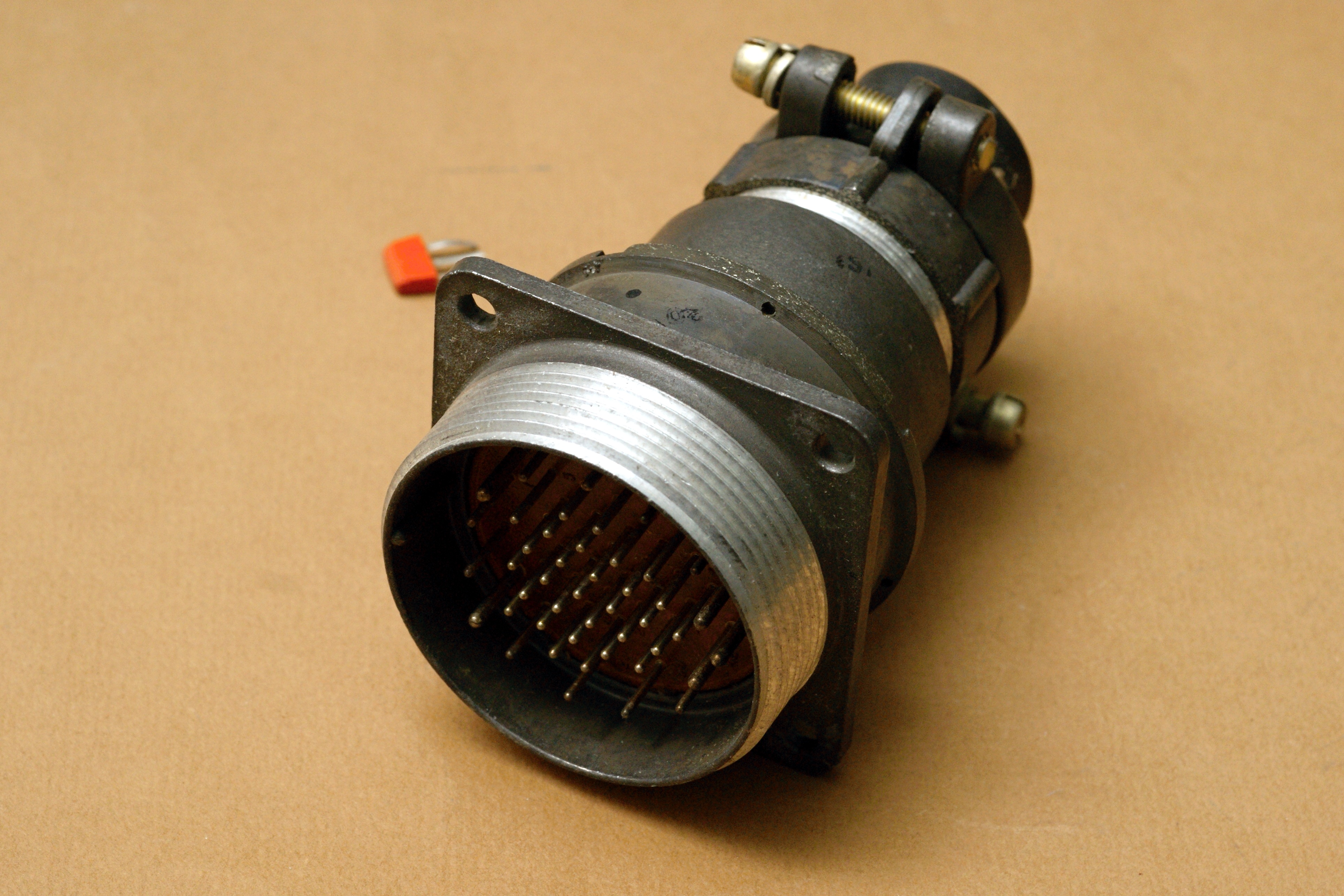

РМГ

Справочный лист на них из отраслевого каталога 2005 года.

Изоляторы соединителей изготовлены из прессматериала К-124-38, корпус из алюминиевого сплава АЛ-22. Материал штырей контактов - латунь ЛС59-1; материал пружин гнёзд - бронза Бр.ОФ6,5-0,15.

Не очень понятно, как тут выполнена герметизация, ибо заливки смолой нет.

Вообще, с ними не очень понятно, в разных справочниках данные на них сильно отличаются. Теплостойкость то +155°С, то +100°С. То есть в этом типе кабельные части, то нет. И т.д. Либо они сильно модернизировались, либо вообще под одним названием выпускали разные серии...

Производитель - Казанский завод штепсельных разъемов, ныне Элекон.

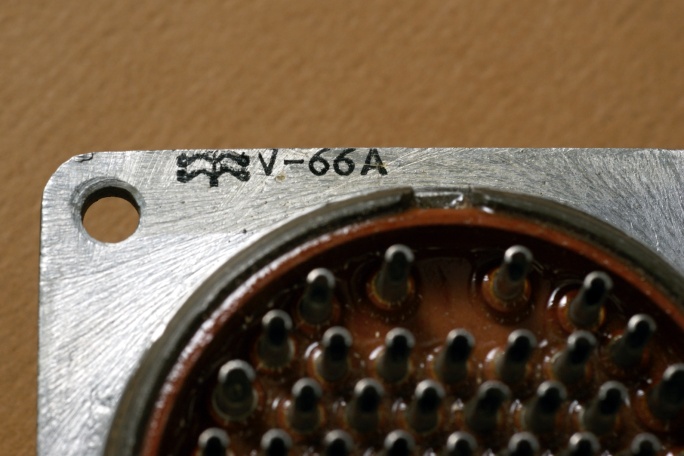

РМГК

Нетеплостойкий вариант разъемов РМГ, выпускался по ГЯ0.364.030ЧТУ. Теплостойкость первоначально до +70°, потом до +85°С; допустимый перегрев контактов над рабочей температурой не более +30°С.

Разъемы РМГК применяются в условиях, не требующих высокой герметичности; избыточное давление воздуха при допустимом травлении до 2 литров в час - 1 атм.

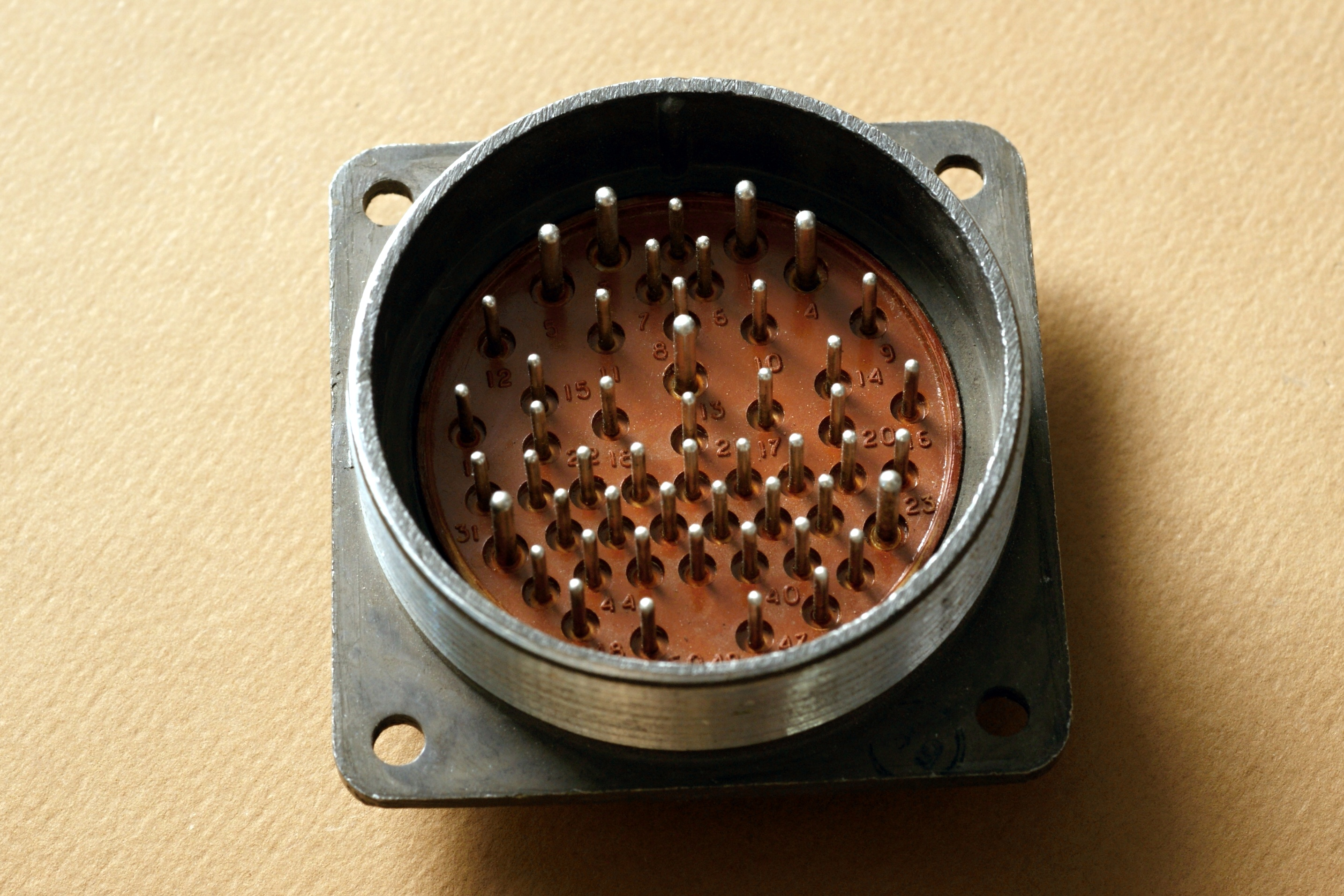

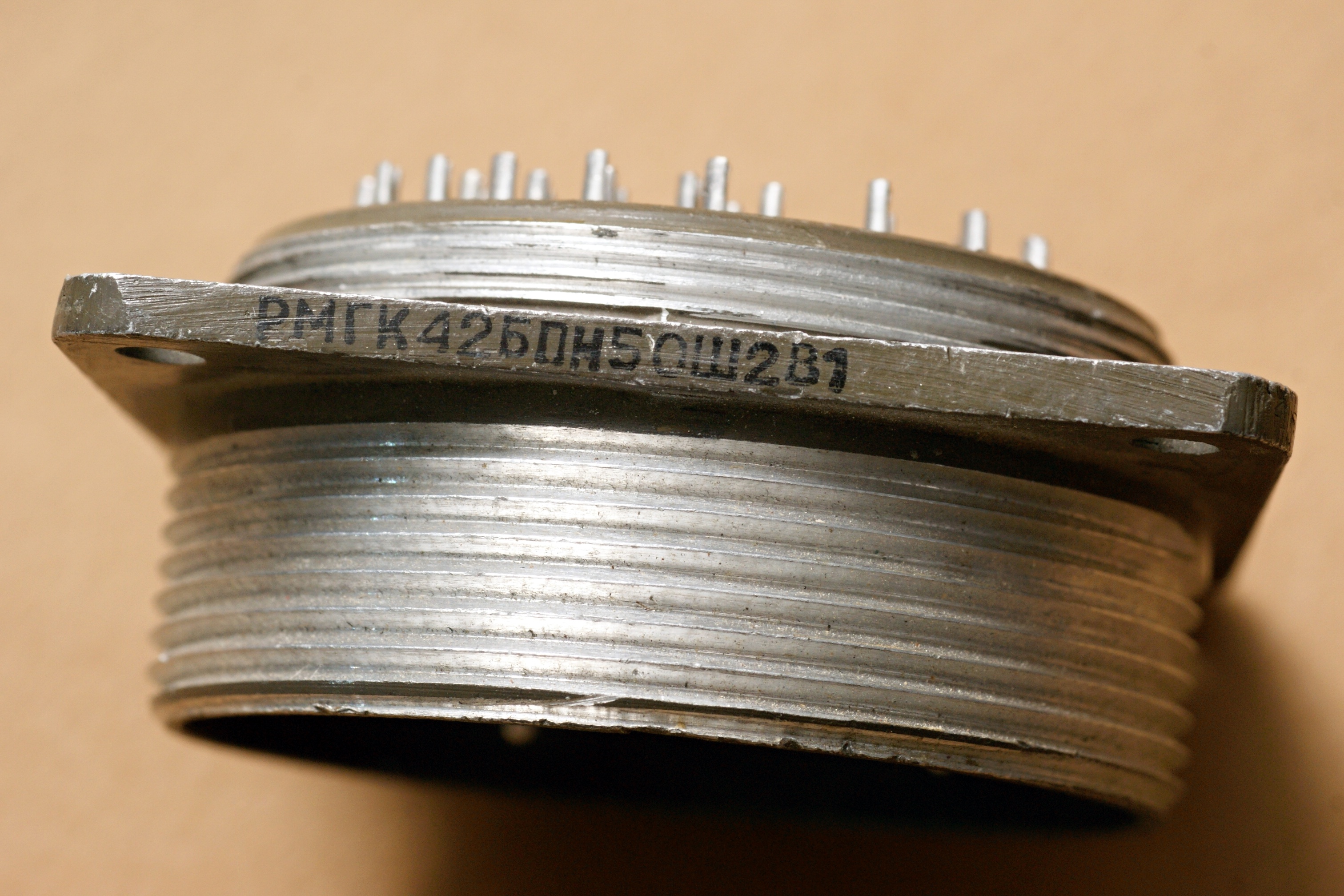

Выпускались только блочные разъемы этого типа (вилки). Справочный лист на них.

Основное отличие от РМГ - в дополнительной герметизации и материалах. Изоляторы вилок РМГК изготовлены из прессматериала АГ-4 и армированы штырями, которые для повышения герметичности ставятся на эпоксидной смоле. Также смолой заливаются лунки вокруг штырей. Корпус разъёмов выполнен из алюминиевого сплава Ал-11.

Производитель - завод Минавиапрома № 371 (Казанский завод штепсельных разъемов, ныне Элекон).

Источники:

1. Справочник. Часть III. Выпуск 6. Изделия присоединительные. 1966.
2. Белоусов А.С., Савченко В.С. Электрические разъёмные контакты в радиоэлектронной аппаратуре. М., "Энергия", 1967.
3. Лярский В.Ф., Мурадян О.Б. Электрические соединители: Справочник. - М.: Радио и связь, 1988.
4. Руководящий документ. Соединители низкочастотные на напряжение до 1500 В и комбинированные. Руководство по применению. РД 11 0477-87.
5. Отраслевой руководящий документ. Изделия соединительные и установочные. Сборник справочных листов. РД 11 0620.1-2005. Книга 2. ОАО "Российский научно-исследовательский институт "Электронстандарт". 2005.
