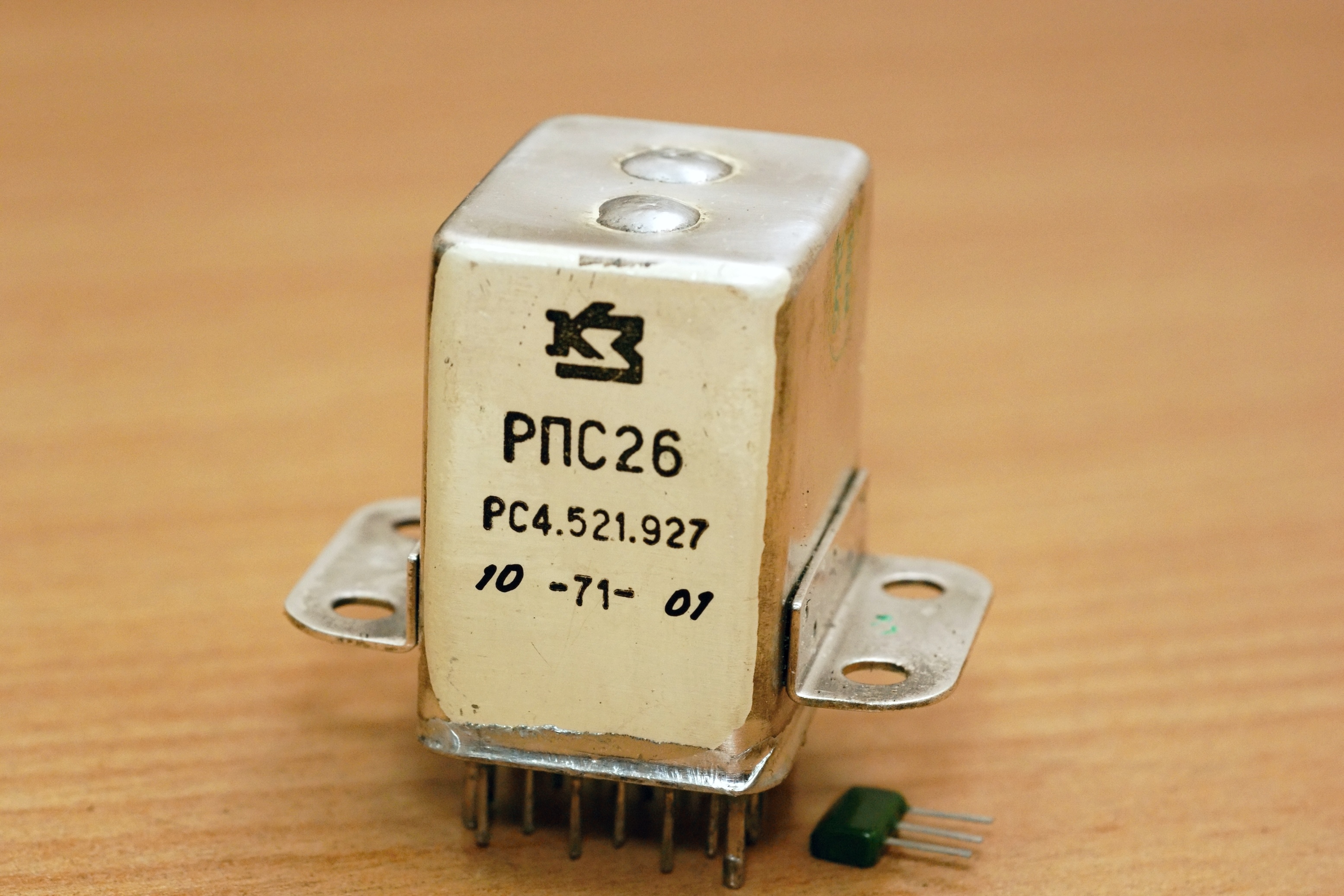

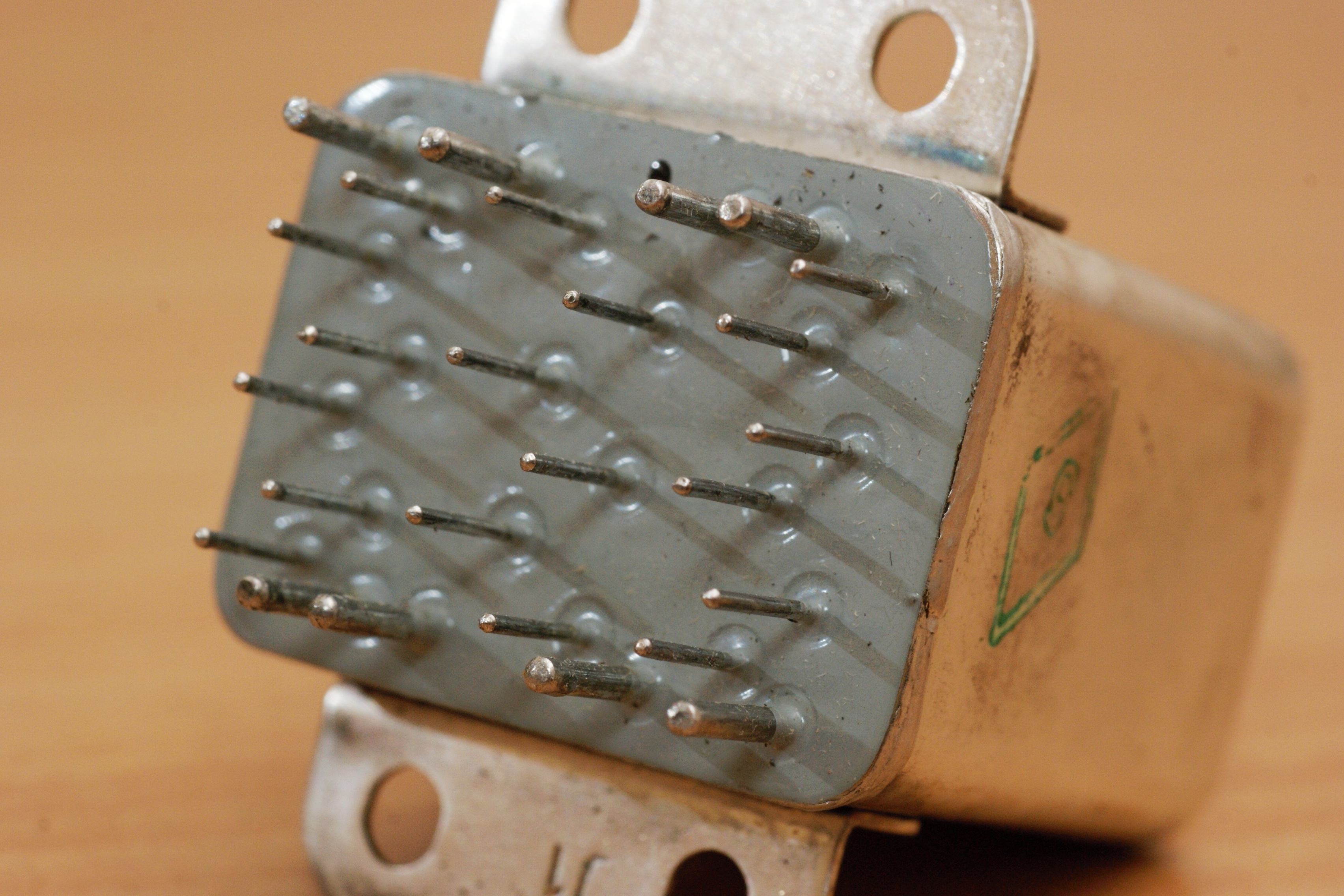

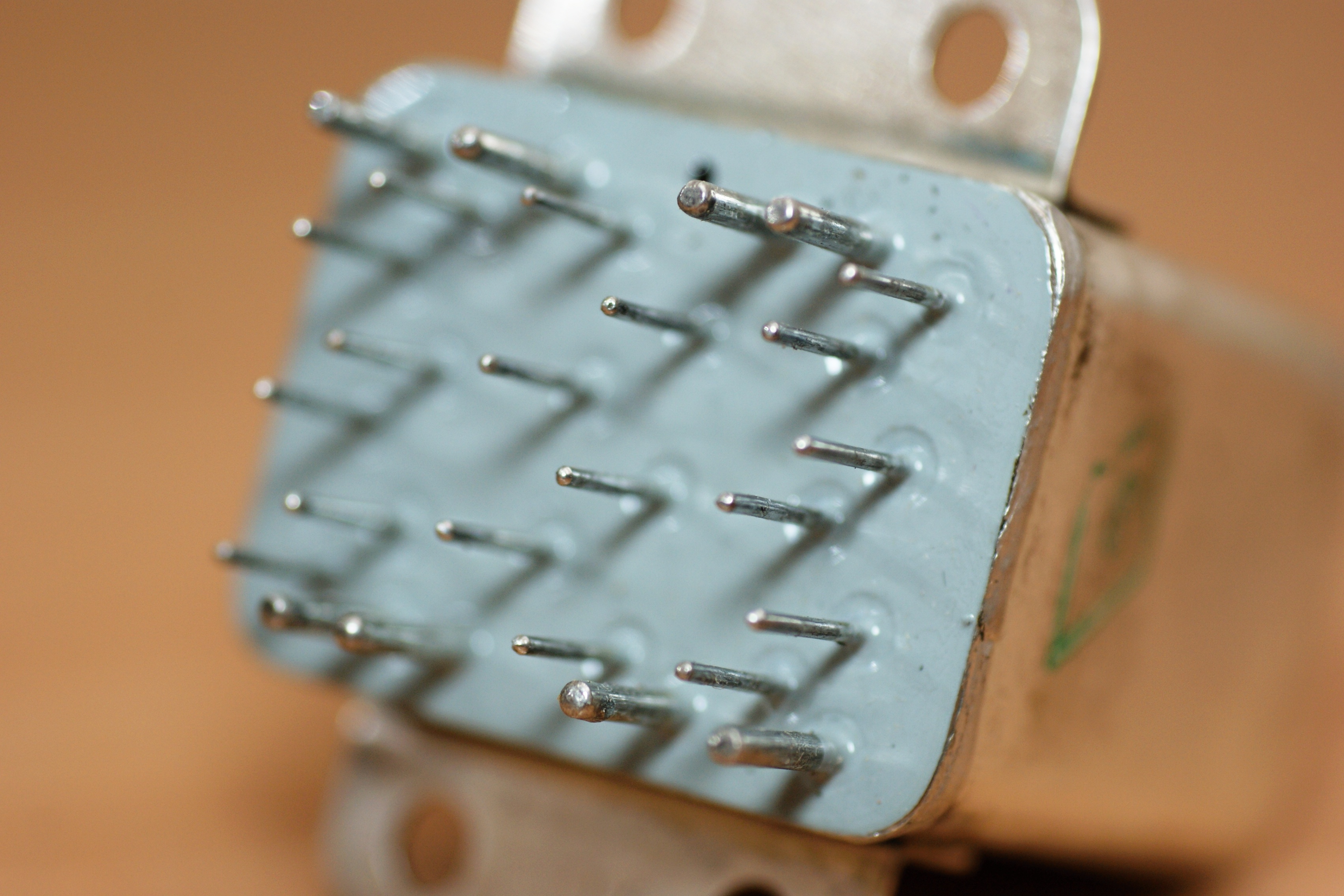

Еще один многоконтактный (шесть элементов на переключение)
потомок поляризованных реле
РПС20.
Разработаны они были в первой половине 60-х годов в ОКБ-3 питерского завода
"Северная Заря" (в то время он назывался "Красная Заря")
под руководством Розенталя Н.К.; освоение в серийном производстве датируется 1962 годом.
Ныне это редкость - выпускались они не очень долго, сняты с производства в 70-х годах. Хотя в справочнике встречается год прекращения производства - 1984, с заменой на РПС-36.

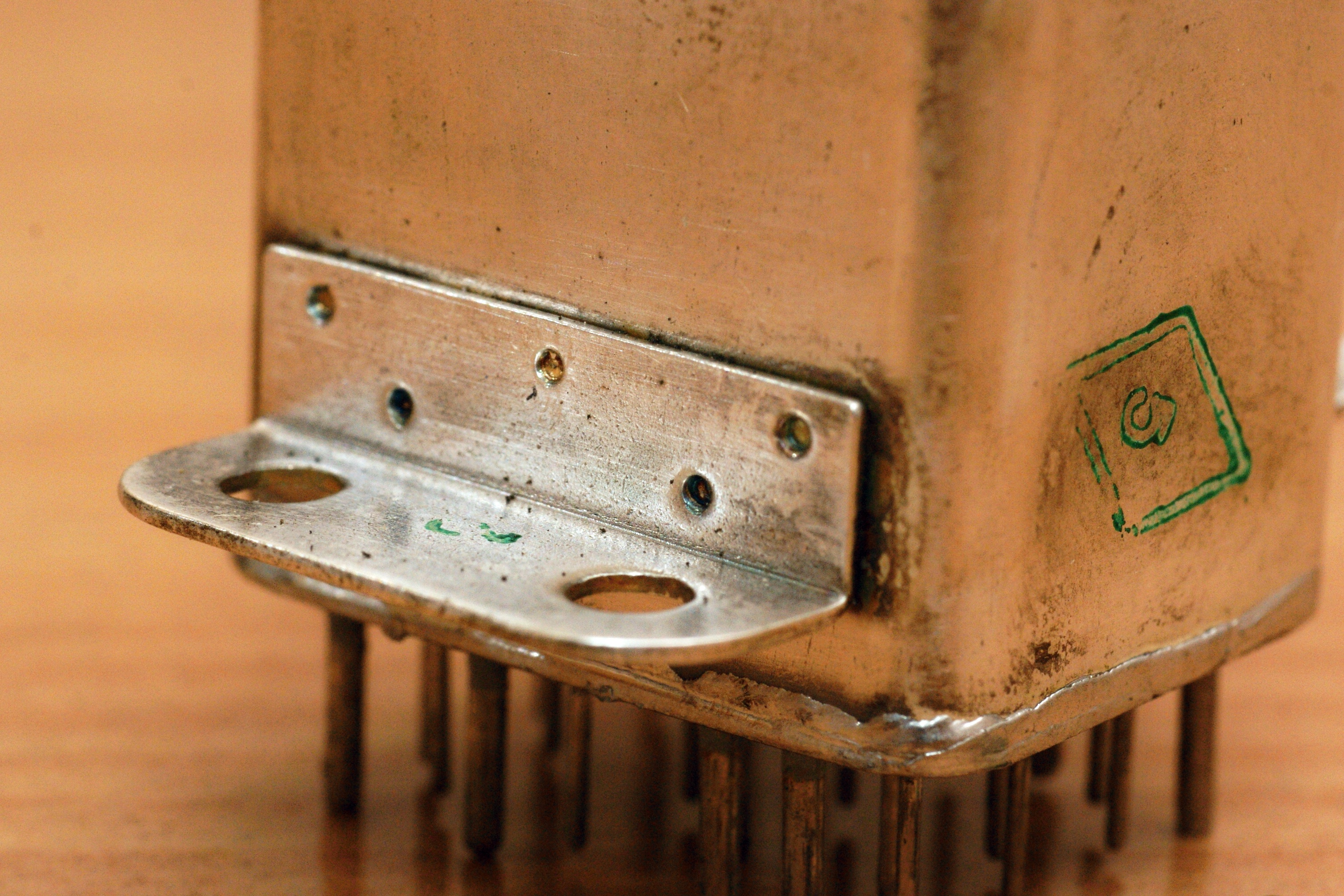

Дистанционные переключатели типа РПС-26 предназначены
для коммутирования цепей постоянного тока в аппаратуре автоматики и сигнализации.
Основой послужила конструкция реле РПС20.
Особенностью переключателей данного типа является то, что они потребляют ток
только в момент переключения контактов и не нуждаются в токе удержания.
Блокировка переключателей осуществляется при помощи постоянного магнита.
Электромагнитная система переключателей состоит из двух электромагнитов и
якоря в виде коромысла с пластмассовыми толкателями. Между сердечниками
электромагнитов расположен плоский постоянный магнит.
При прохождении по обмотке одного из электромагнитов импульса тока плечо
якоря притягивается к его сердечнику и блокируется в этом положении
постоянным магнитом; посредством толкателей якорь производит переключение
контактов.
Благодаря постоянному магниту якорь переключателя удерживается в заданном
положении без тока в обмотке до прохождения следующего импульса тока
по обмотке другого электромагнита.
При подаче сигнала на обмотку другого электромагнита якорь поворачивается
вокруг своей оси, притягивается другим плечом к сердечнику этого
электромагнита, блокируется в этом положении и производит переключение контактов.
Справочная информация и данные из отраслевого каталога на них.
Источники:
1. Реле и контакторы. Справочник. Том I.
Проектно-конструкторское бюро. 1962.
2. Справочник. Часть III. Выпуск 5. Реле и контакторы. - 1966.
3. Игловский И.Г. и Владимиров Г.В. Справочник по электромагнитным реле. Л., "Энергия", 1975.
