(Р)азъемы с (Р)езьбовым сочленением, (С)убминиатюрные. Это, как я понимаю, дальнейшее развитие разъёмов РС, в сторону авиакосмического применения, в первую очередь по устойчивости к вибрации и ударным нагрузкам. Разработаны они были казанским КБ завода радиокомпонентов (ныне завод "Элекон"); точная дата их появления неизвестна, по моей оценке - конец 70-х годов.

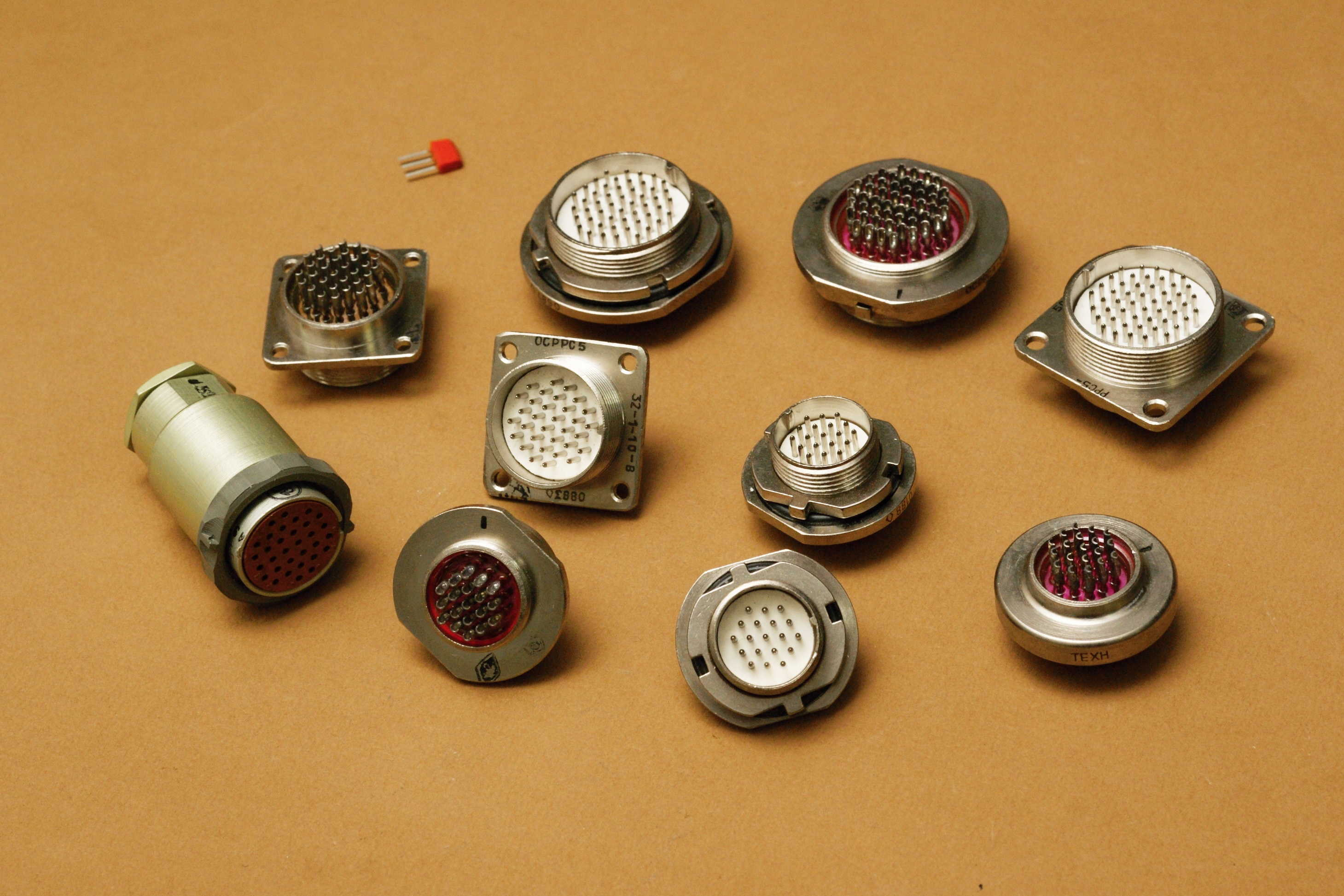

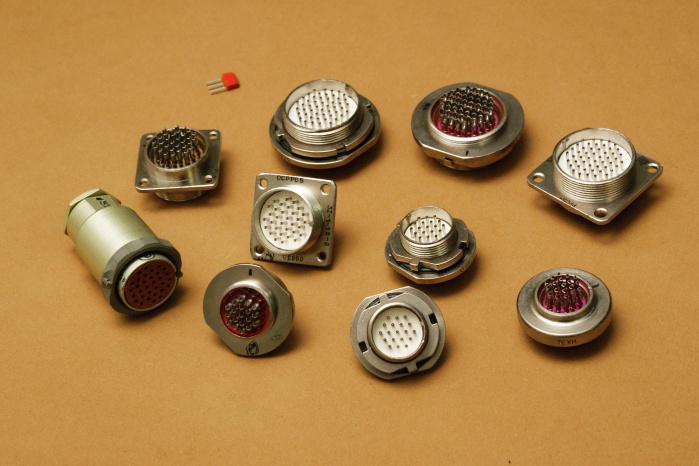

Ассортимент соединителей включает в себя герметичные приборные вилки (РРС3, РРС4, РРС5), негерметичные кабельные розетки РРС3 и герметичный переход РРС6. Ответными частями вилок РРС3 (4-х и 7-ми контактных) являются розетки РС4/РС7АТВ. Крепление корпуса вилки РРС3 и перехода РРС6 обеспечивается сваркой, вилки РРС4 - с помощью гайки, вилки РРС5 - с помощью винтов.
Розетки разъемов PРC3 выпускаются с золочеными и серебряными
контактами; покрытие контактов вилок -
химникель.
Справочные листы из отраслевого каталога на них,
версии 1981г. и
1988г., в целом
совпадающие друг с другом. Значительно
интереснее версия 2003 г.,
в ней впервые появился переходник РРС6 и вариант
с уменьшенным диаметром фланца.
Также в нём заметно
расширен раздел, описывающий условия
применения. Из него можно увидеть, что у
соединителей допускается эксплуатация "...
в агрессивной среде "О" и "Г" с
концентрацией 0,005 мг/л". Также они
выдерживают акустический шум до 180 дБ (для
человека такой уровень считается
смертельным), и, некоторые из них, работу в
режиме циклического воздействия
температур от -196°С до +100°С.
Почему -196 градусов? К примеру, это температура
хранения жидкого азота. Ну или кислорода...
Система обозначения состоит из элементов:
 | |
| |
| |
| |
| |
| |
| |
|

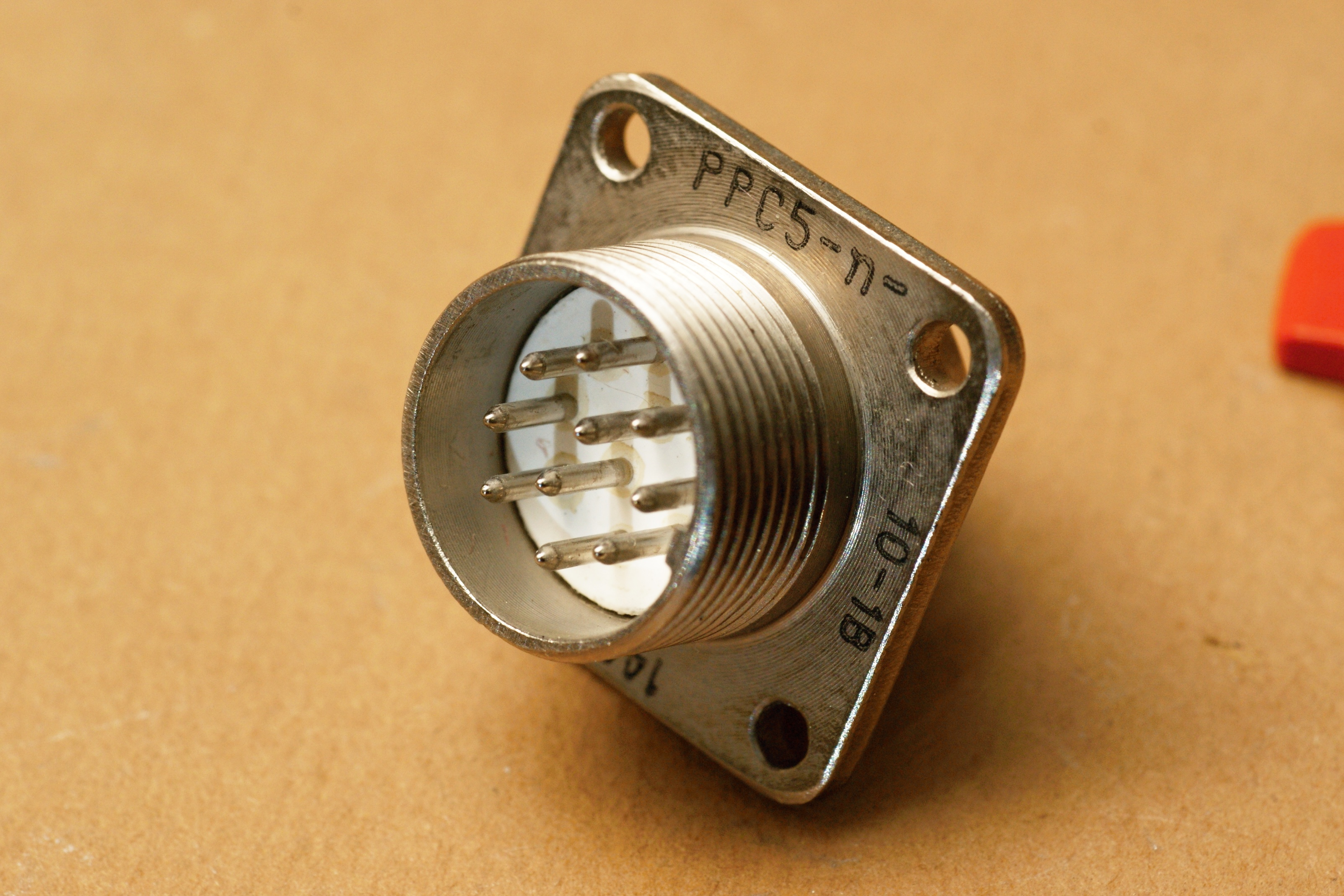

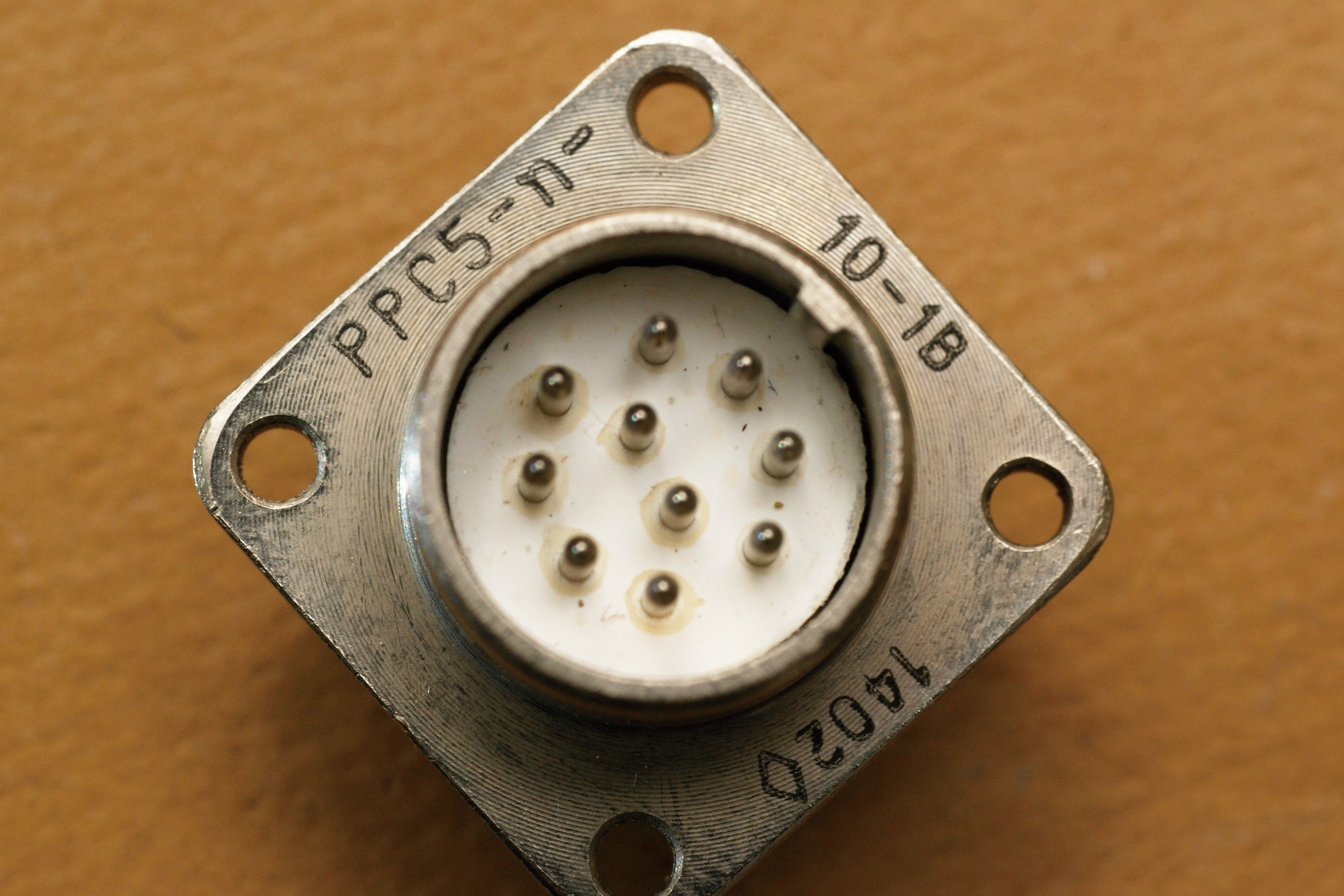

Поскольку разъёмы эти из относительно новых типов, то интересными они могут быть не в силу возраста, а лишь каких-то конструктивных особенностей. Например вот, РРС5 с какой-то буквой "П" в обозначении. Нигде в справочниках такого не числится.
Появляется он только в свежей заводской справке. Это исполнение для печатного монтажа; вещь, вообще говоря, весьма редкая для цилиндрических разъёмов с фланцевым креплением.

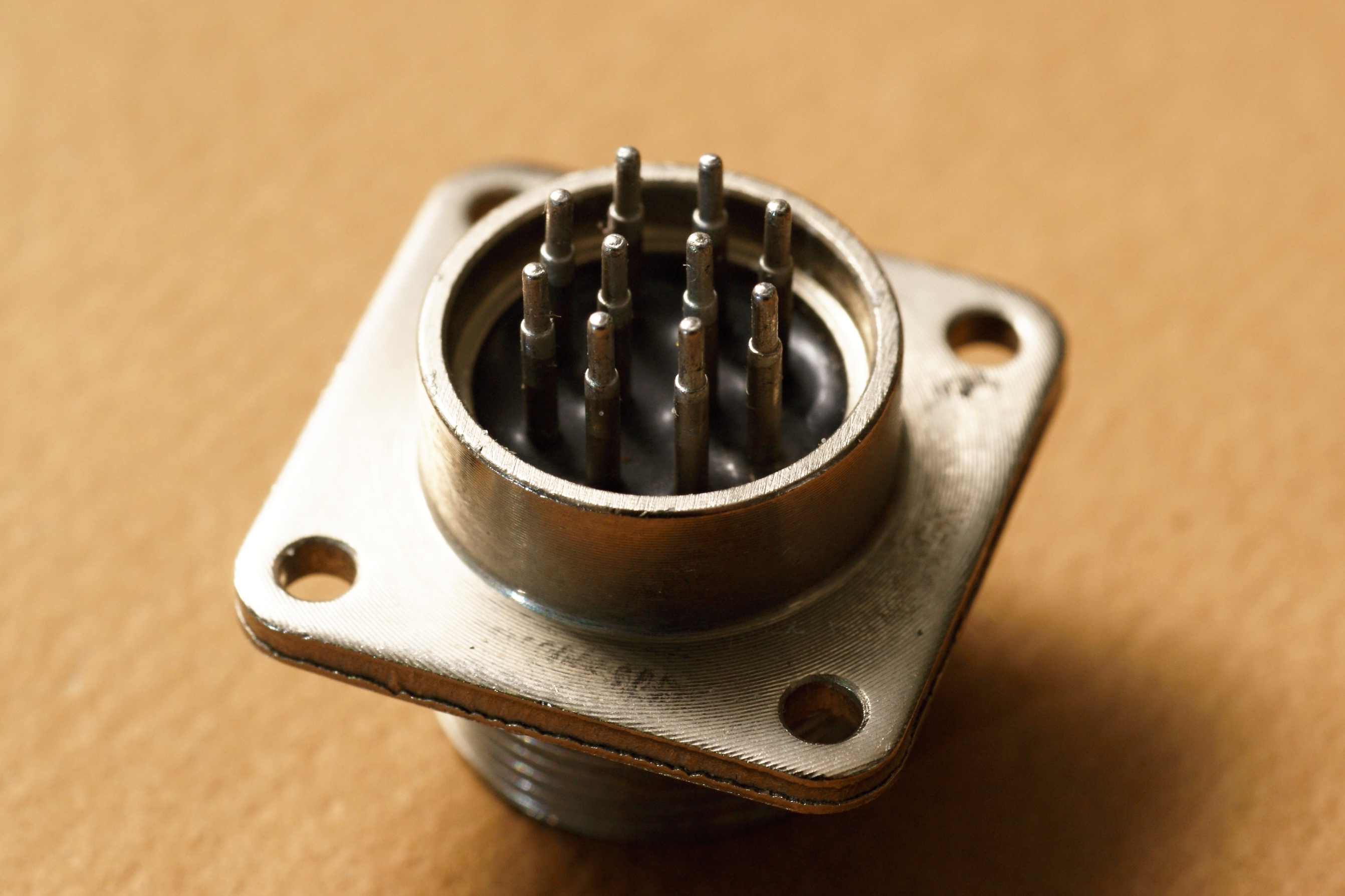

И действительно, концы контактов у него не с выемками, а со штырями для платы:
Источники:
1. Изделия соединительные и установочные. Группа 6313. Сборник справочных листов. РД 11 0620.1-88.
Издание официальное. - Всесоюзный научно-исследовательский институт "Электронстандарт", 1990.
2. Отраслевой руководящий документ. Изделия соединительные и установочные. Сборник
справочных листов. РД 11 0620.1-2005. Книга 2. ОАО "Российский научно-исследовательский
институт "Электронстадарт". 2005.
