С1.155УП1

Линейный широкополосный усилитель с повышенным уровнем выходной мощности и расширенным динамическим диапазоном. Предназначен для использования в качестве усилителя промежуточной частоты; в частности - для усиления сигналов после диодных смесителей ФАР.

Разработана микросборка была на кафедре радиофизики Санкт-Петербургского политеха.

Производители - питерский "НИТИ-Авангард", киевский завод "Радиоизмеритель" и Южный радиозавод (г. Жёлтые Воды Днепропетровской области).

Электрические параметры

Напряжение питания +12 и -6 В
Ток потребления от источника питания - не более 60 и 12 мА
Рассеиваемая мощность - не более 800 мВт
Верхняя граничная частота полосы пропускания - не менее 100 МГц
Нижняя граничная частота полосы пропускания - не более 2 МГц
Сопротивление нагрузки - от 50 до 80 кОм
Емкость нагрузки - не более 25 пФ
Температурный диапазон -60...+85 °С

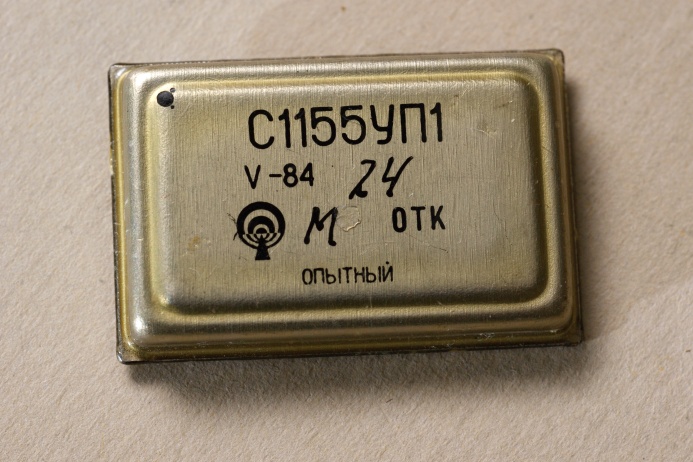

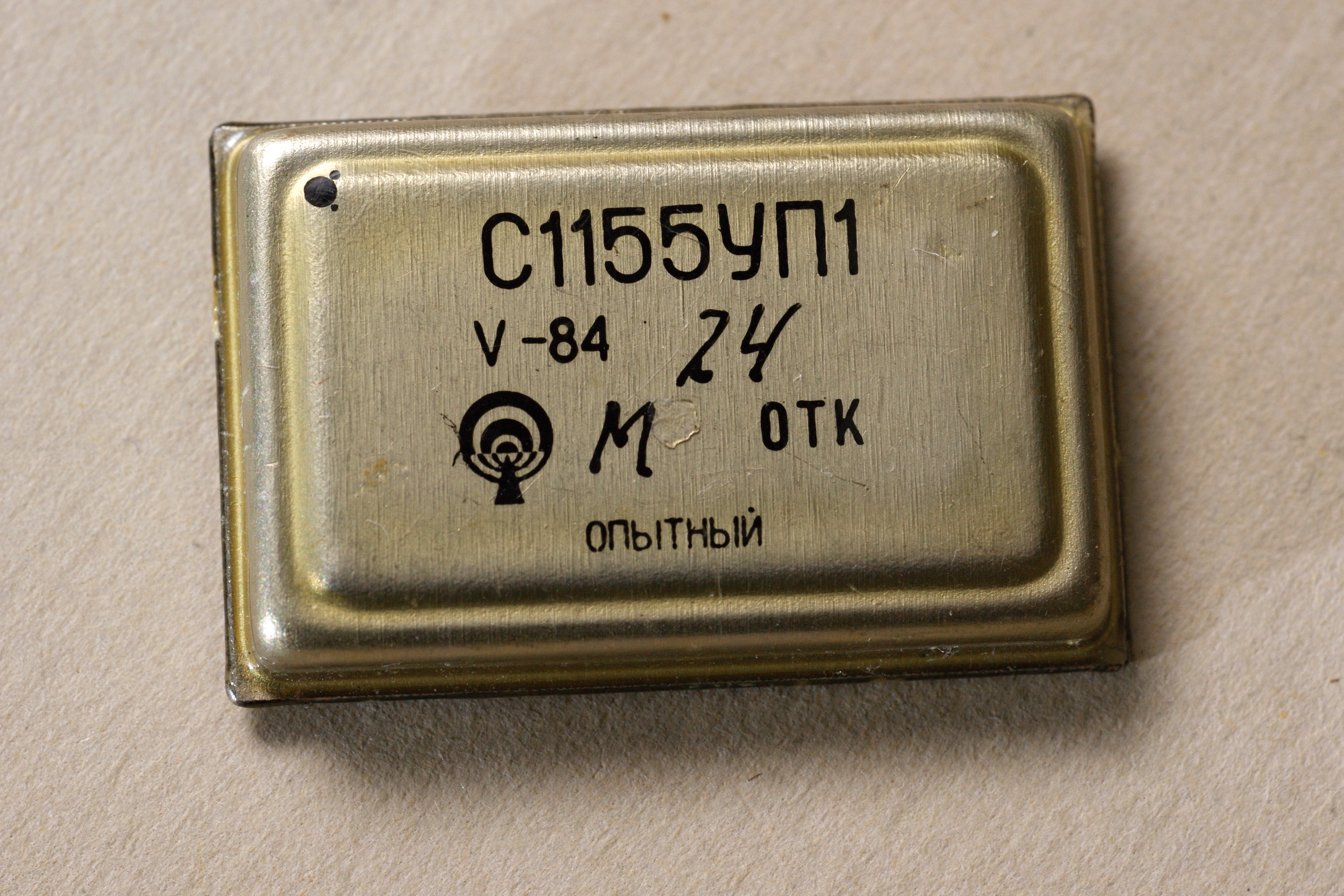

(фото Александра Назаренко)

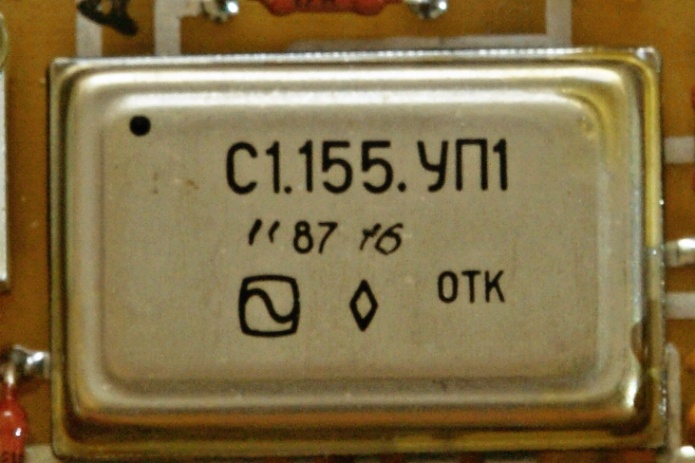

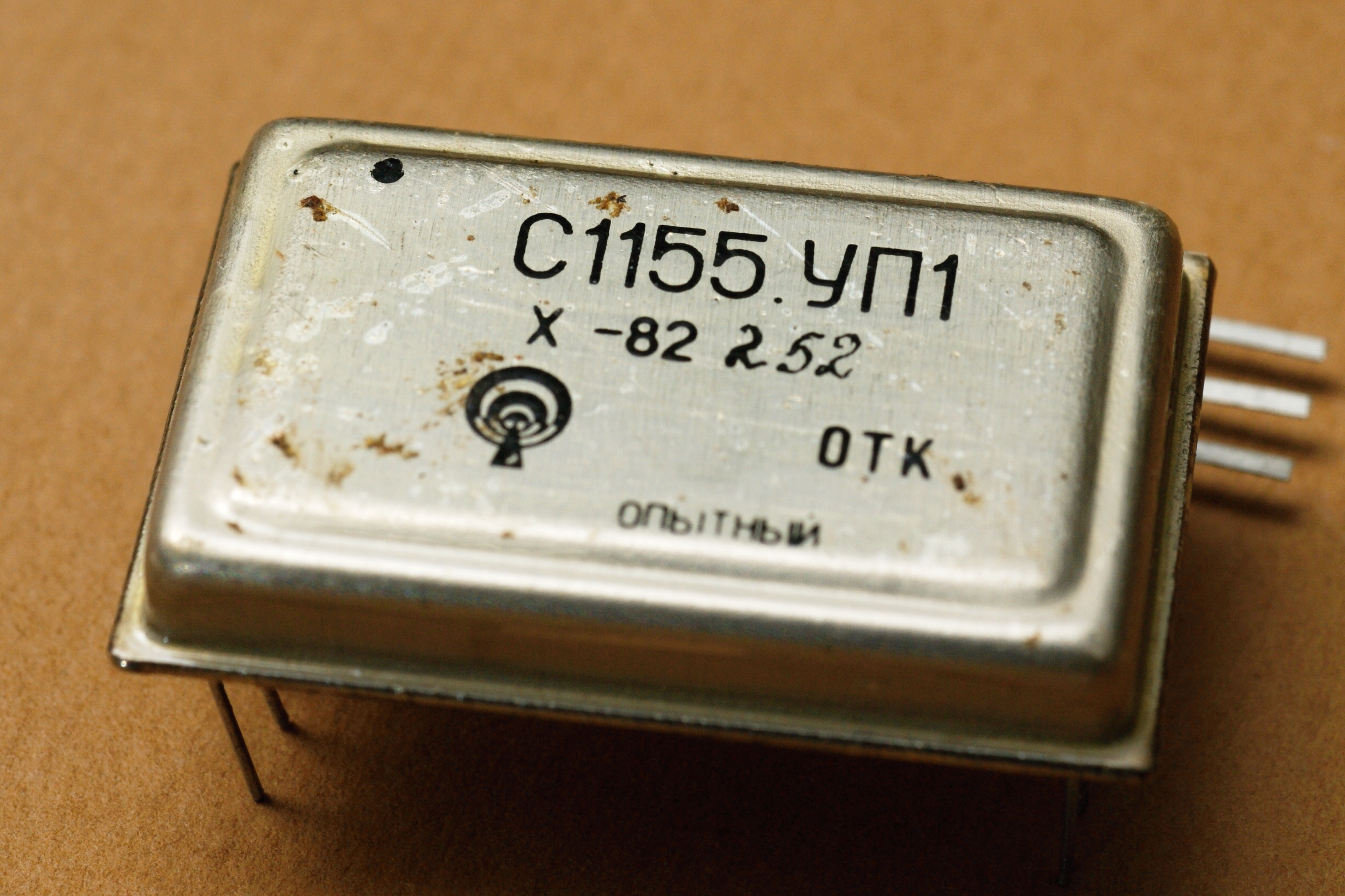

(фото от Александра Назаренко)

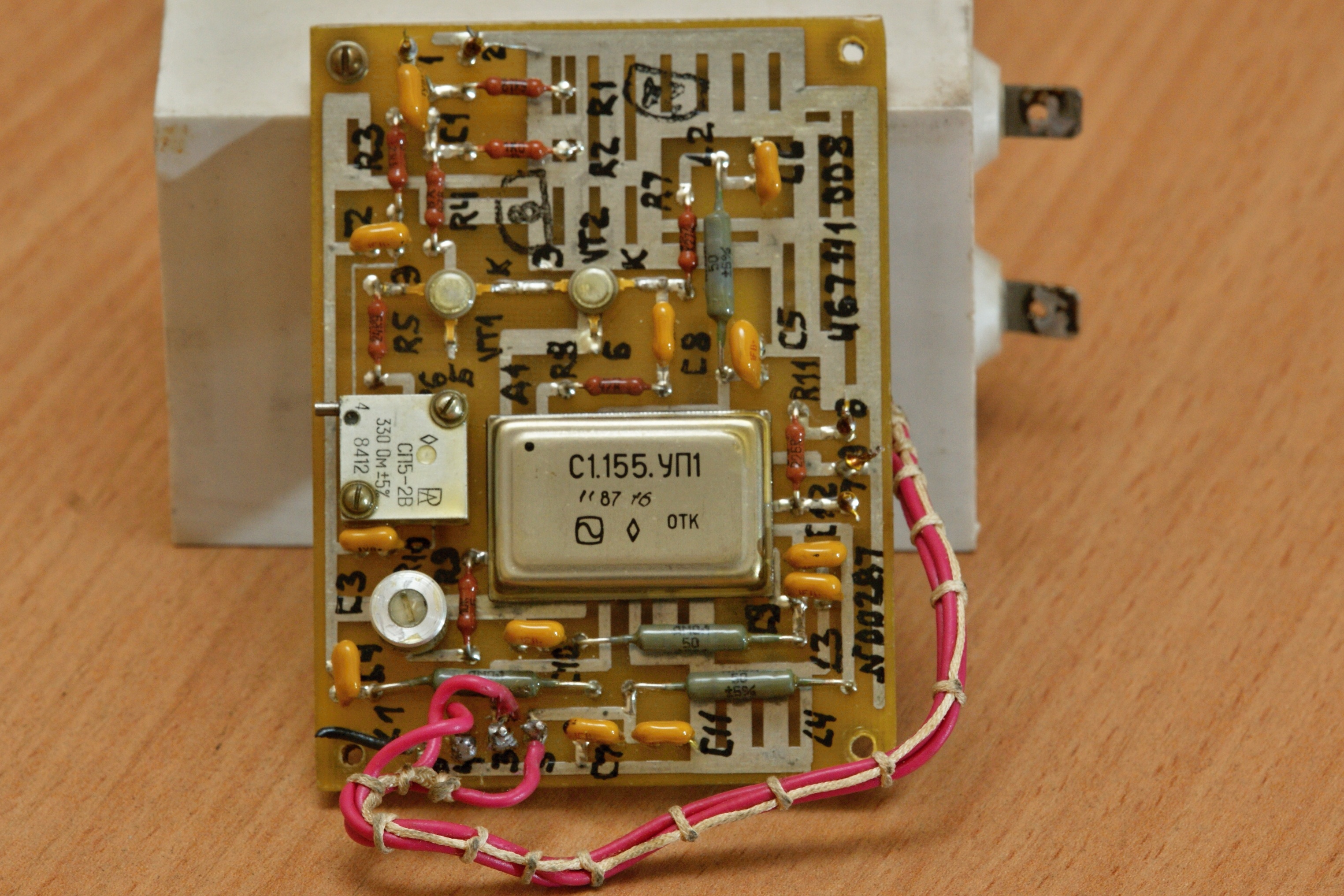

Применялась вместе с С1.153УП1:

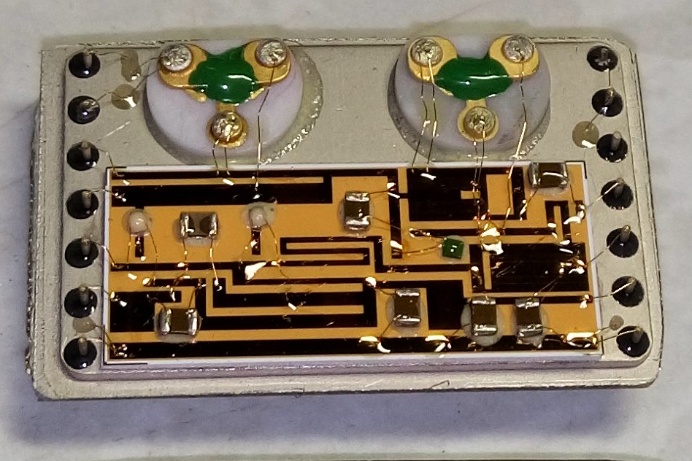

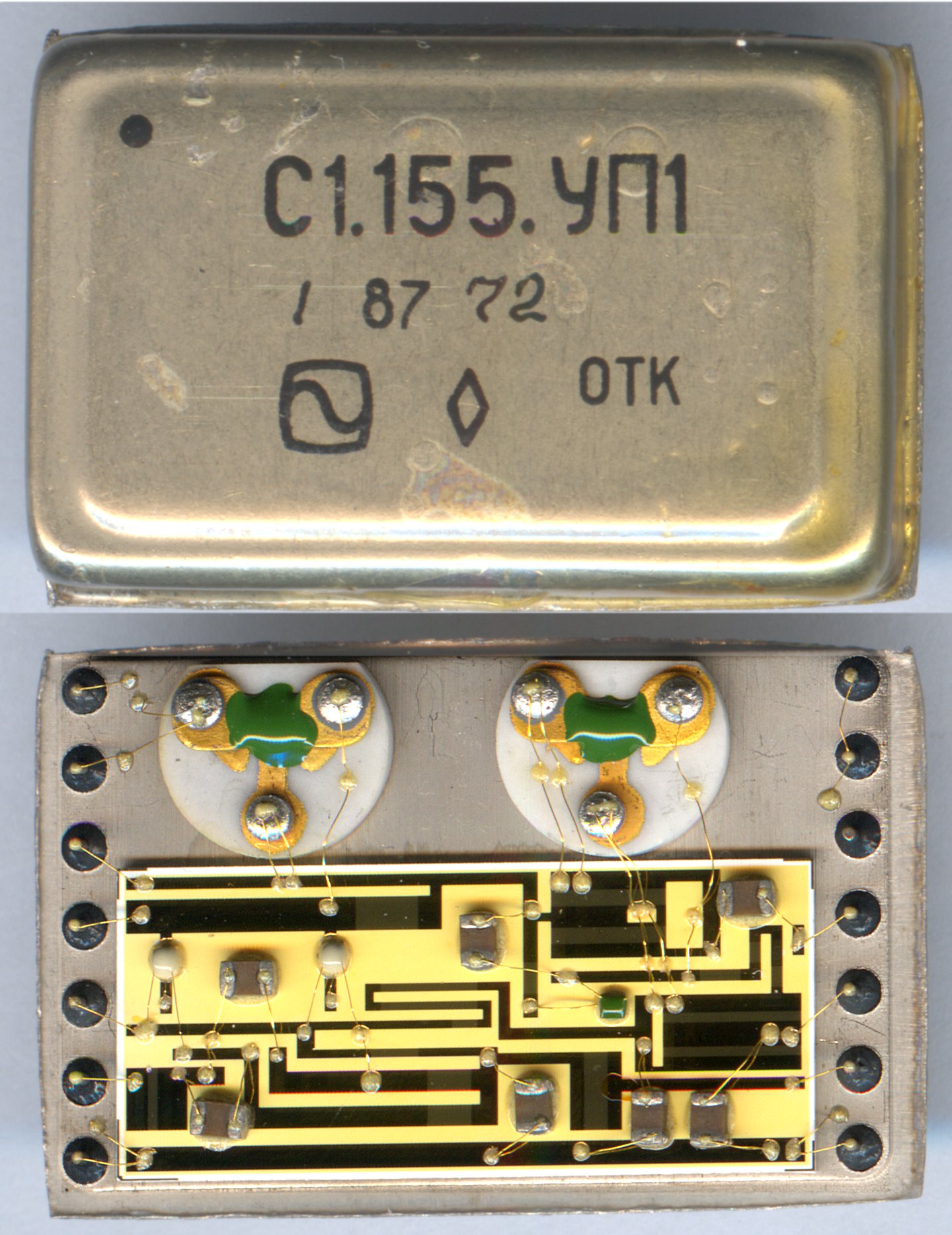

(фото от Александра Назаренко)
