С5-15

резистор С5-15

Весьма редкие низковольтные резисторы из нихромового микропровода в стеклянной изоляции. В литературе почти не описаны.

Как я понимаю, предназначались для применения в плоских микромодулях. Среди всех микромодульных резисторов они имеют наивысшую точность сопротивления. "Но из-за чрезмерно большой стоимости (в десятки раз большей, чем стоимость непроволочных резисторов ОМЛТ-0,125 и С2-23-0,125), а главное и меньшей надежности, чем надежность непроволочных миниатюрных резисторов, практическое применение этих резисторов ограничено"

Разработаны они были в ленинградском КБ электронной техники (КБ "Агат", позднее вошедшее в состав ВНИИ "Электрон"). Производители - опытный завод при КБЭТ и завод "Микрокомпонент" (позднее "Элия"; с.Учкекен, Карачаево-Черкесия) и некто пока неопознанный.

Электрические параметры

Диапазон выпускаемых номиналов - от 100 Ом до 100 кОм
Максимально допустимая рассеиваемая мощность - 0,05 Вт
Допускаемое отклонение от номинального сопротивления +0,05% +0,1% +0,2% +0,5% +1% +2% и +5%
ТКС (+15...+60)х10-6 1/град
Максимальное напряжение - 30 В

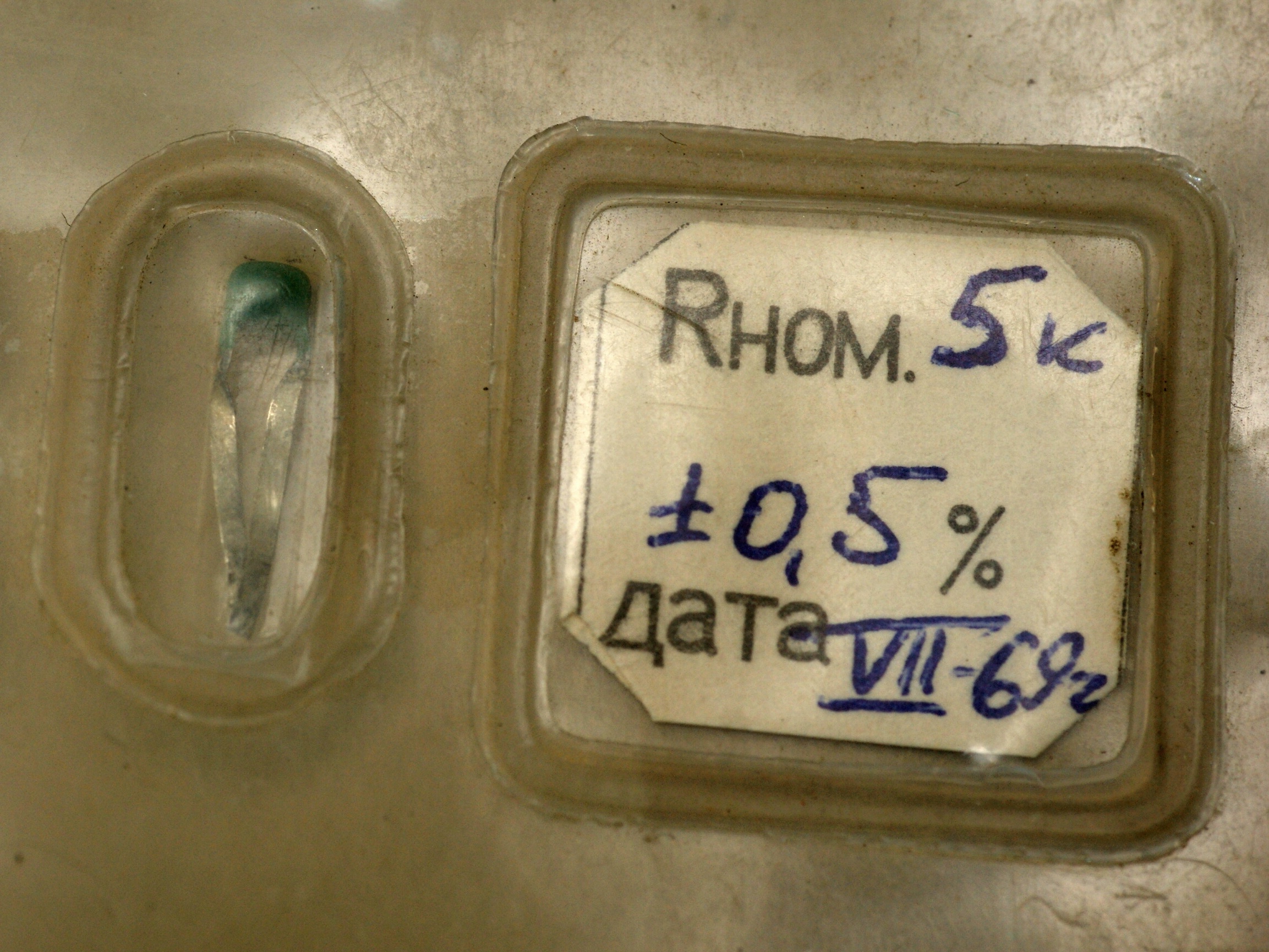

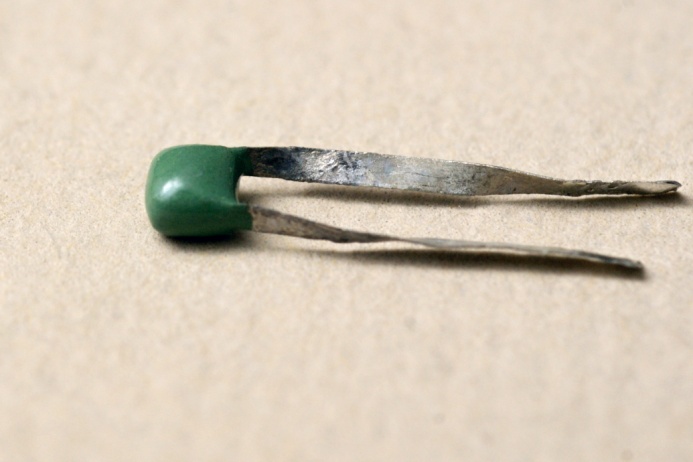

резистор С5-15

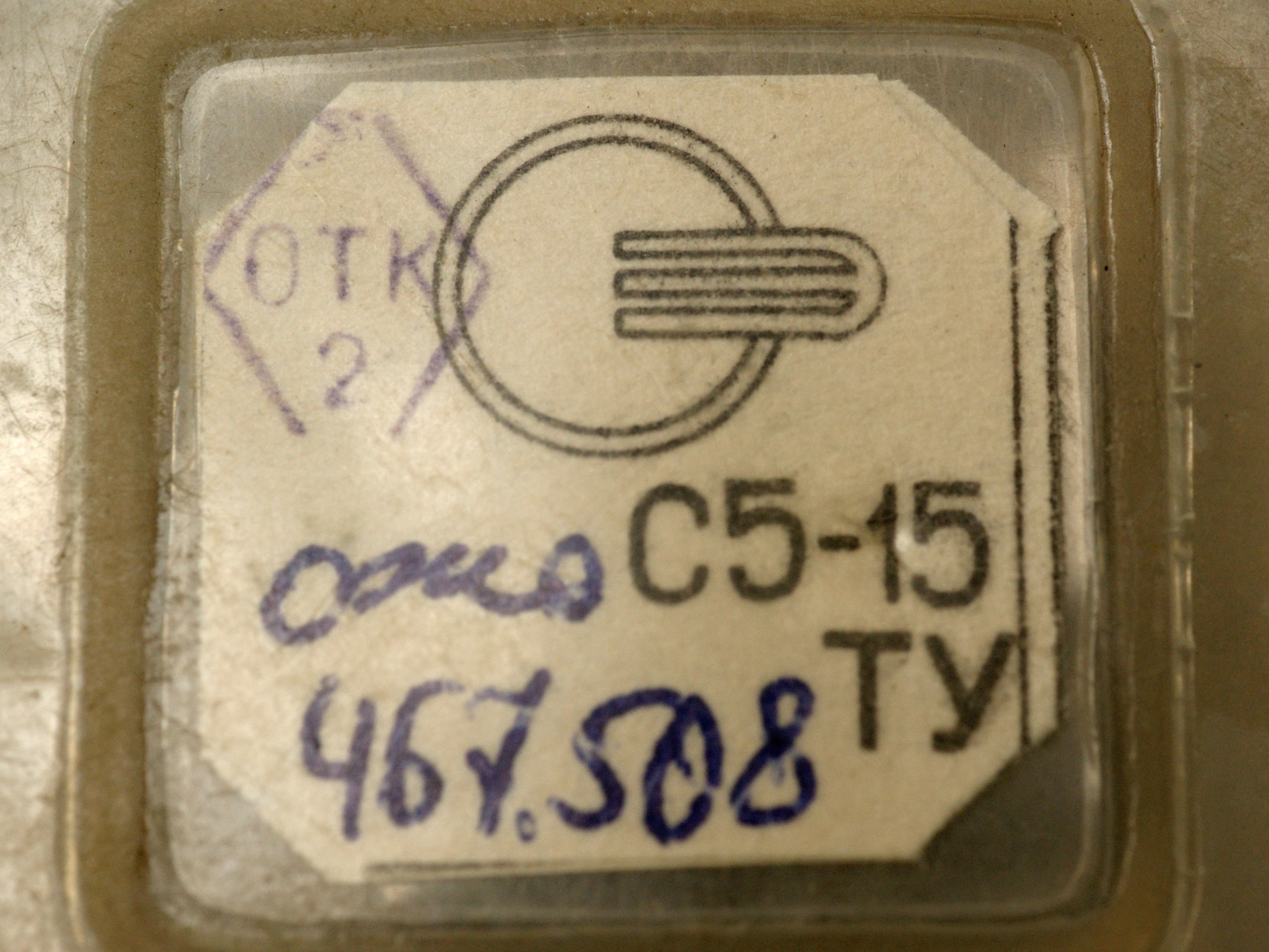

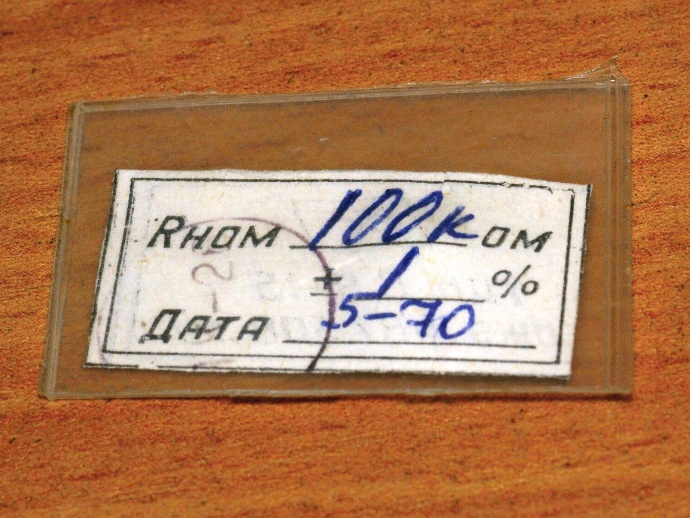

резистор С5-15 резистор С5-15

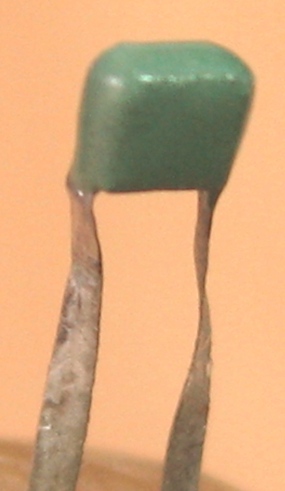

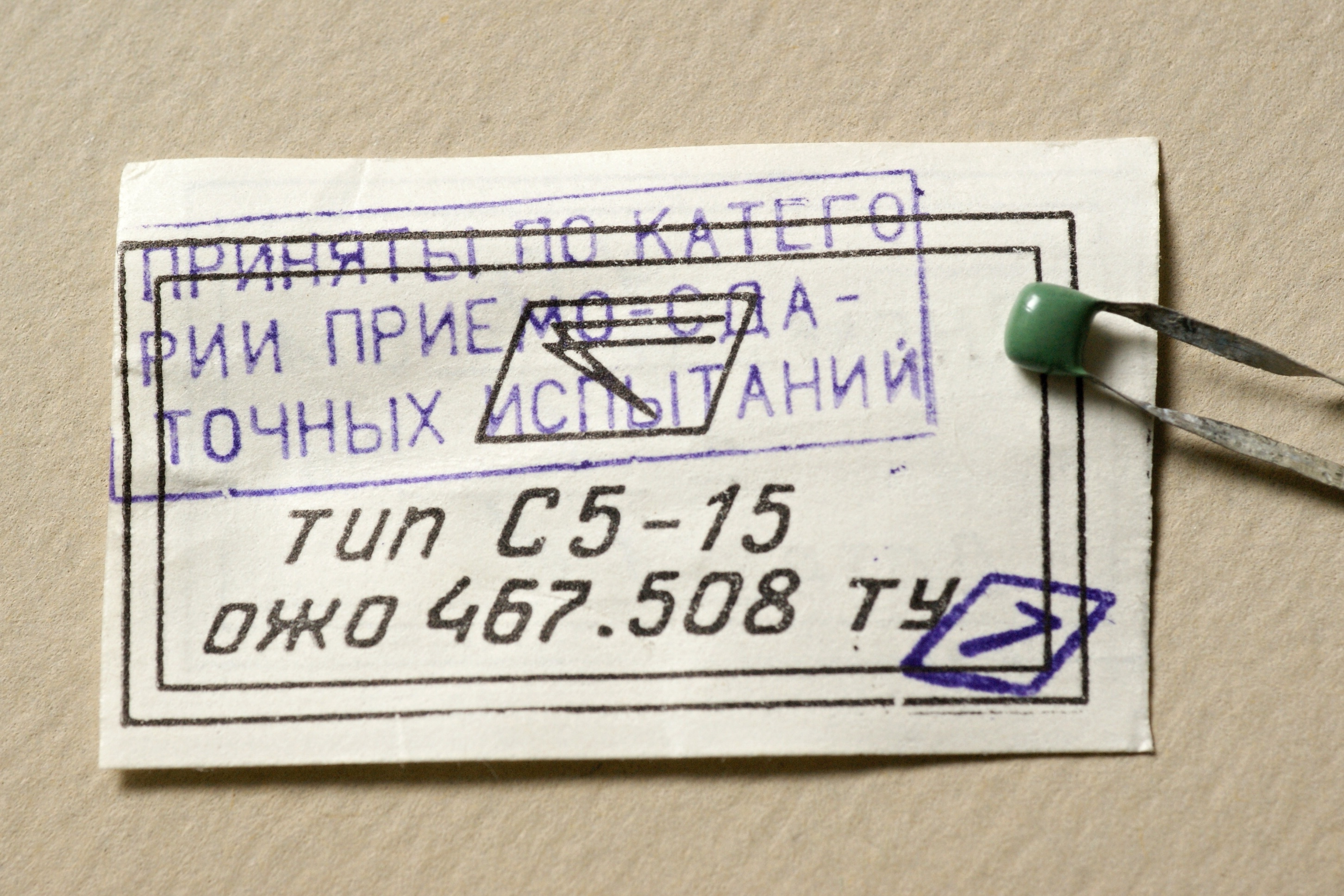

резистор С5-15

Источники:

1. Основы микроэлектроники и технологии производства микросхем (Учебное пособие). Московский институт электронной техники. 1971.
2. Верхопятницкий П.Д. Конструирование судовой автоматики на микромодулях. Л., "Судостроение", 1971.
3. Лиховецкий Б.П. Плоские микромодули. (Схемотехника, конструирование, изготовление, применени). М., "Советское радио", 1972.
4. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
5. Измерительные преобразователи. Е.С. Полищук.- Киев: Вища школа. Головное изд-во, 1981.
