С5-24

резистор С5-24

Высоковольтные микропроволочные резисторы, предназначены для применения в высоковольтных делителях напряжения в промышленной аппаратуре.

Резистор состоит из резистивного элемента из литого микропровода в стеклянной изоляции, заключенного в керамический цилиндрический корпус с выводами. Намотка упорядоченная с большим коэффициентом перекрытия. Справочный лист и данные из отраслевого каталога на него. В дальнейшем были модернизированы в С5-50.

Производитель не маркирован, полагаю, это завод "Тбилприбор".

Электрические параметры

Диапазон выпускаемых номиналов - от 1 до 51 МОм
Допускаемое отклонение от номинального сопротивления +5% *
Рабочее напряжение - 5000 В
Рабочая температура -60 ... +70°С
ТКС  +30х10-6 на 1°С
Сопротивление изоляции 500 ГОм
Гамма-процентный ресурс работы при λ=90% не менее 5000 ч
Срок сохраняемости 12 лет

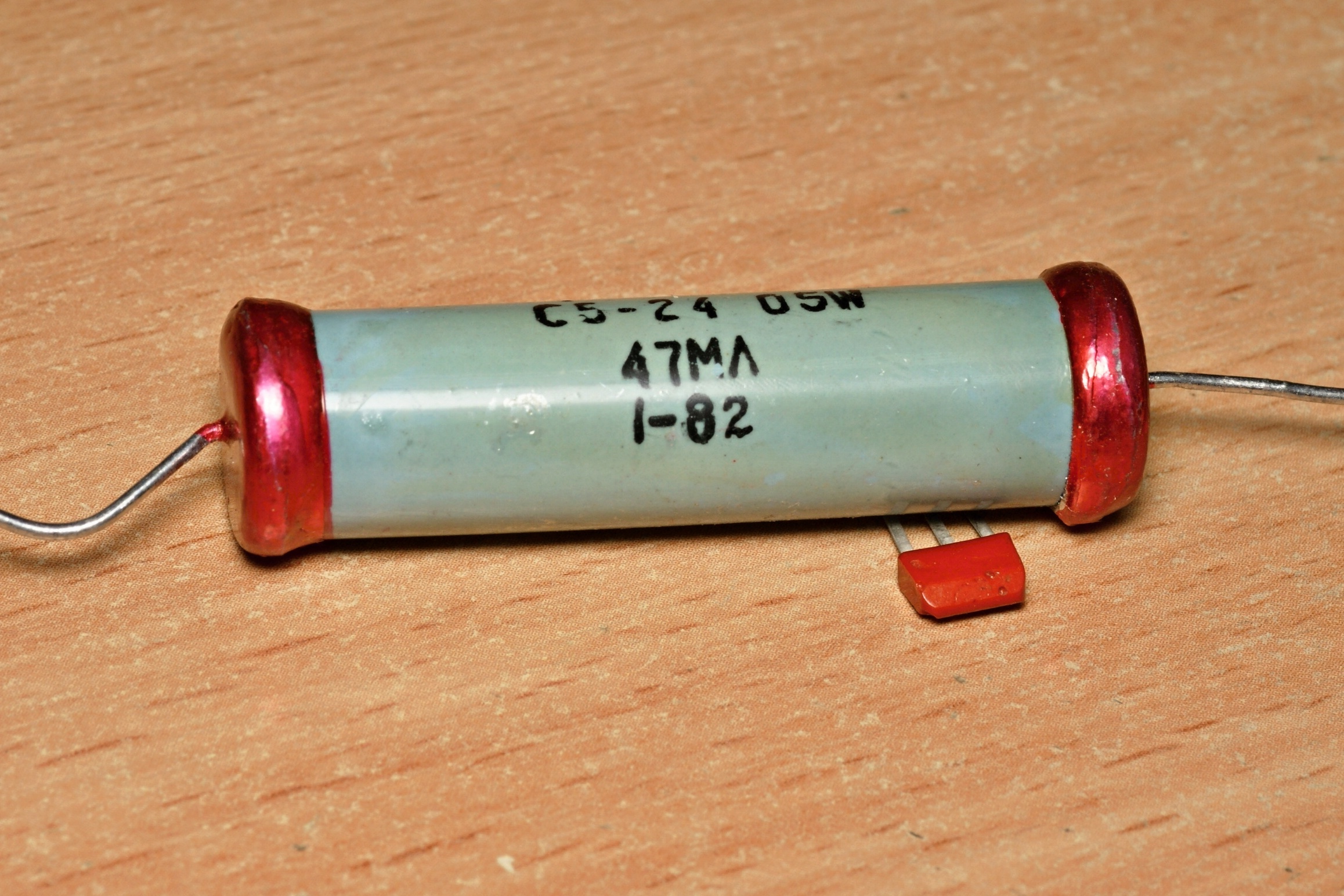

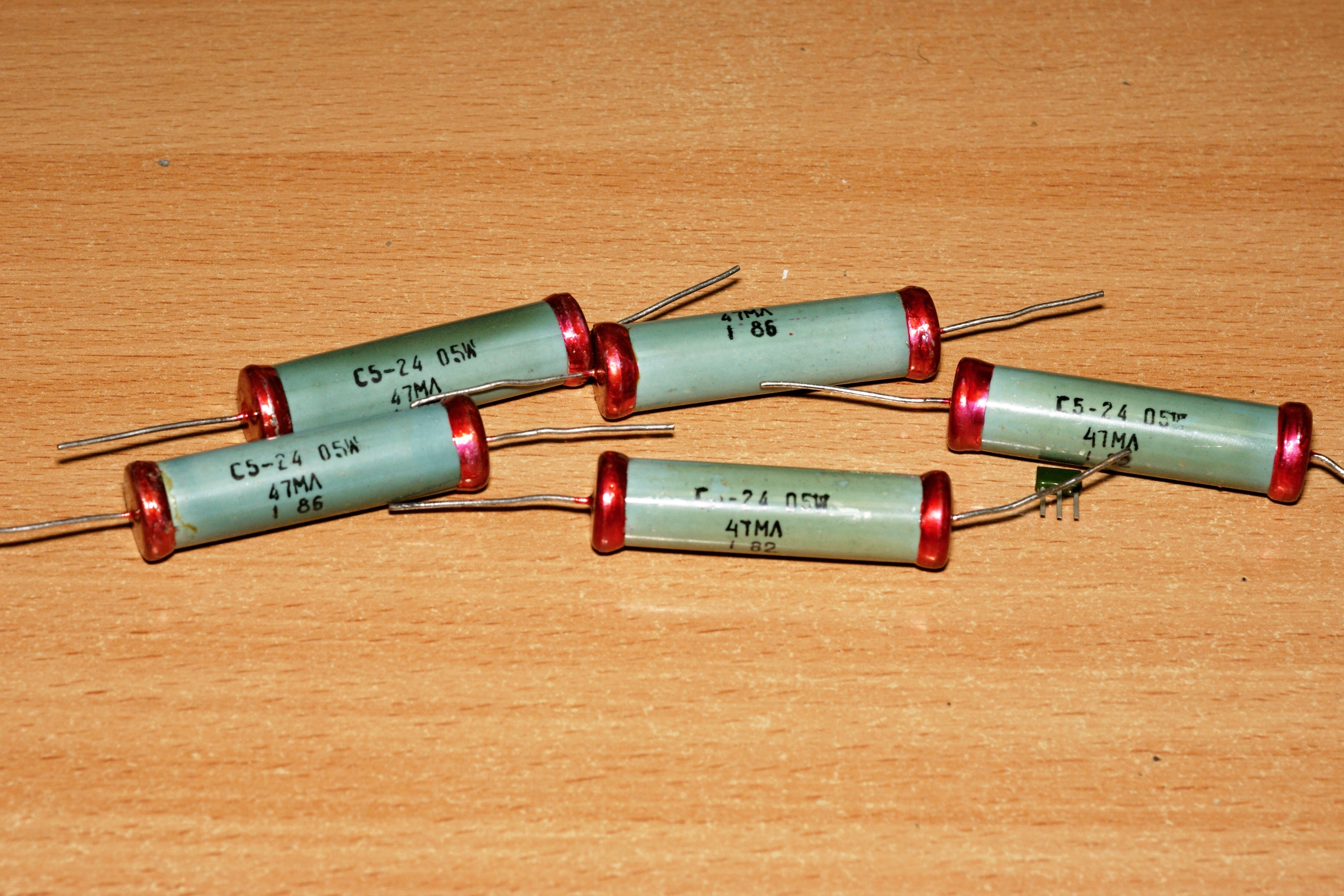

* - что любопытно, допуск у моих экземпляров маркирован буквой "Л", т.е. +2%, отсутствующий в справочниках. Об этом пишут "по согласованию с заводом-изготовителем допускается изготовление резисторов с другим допускаемым отклонением.

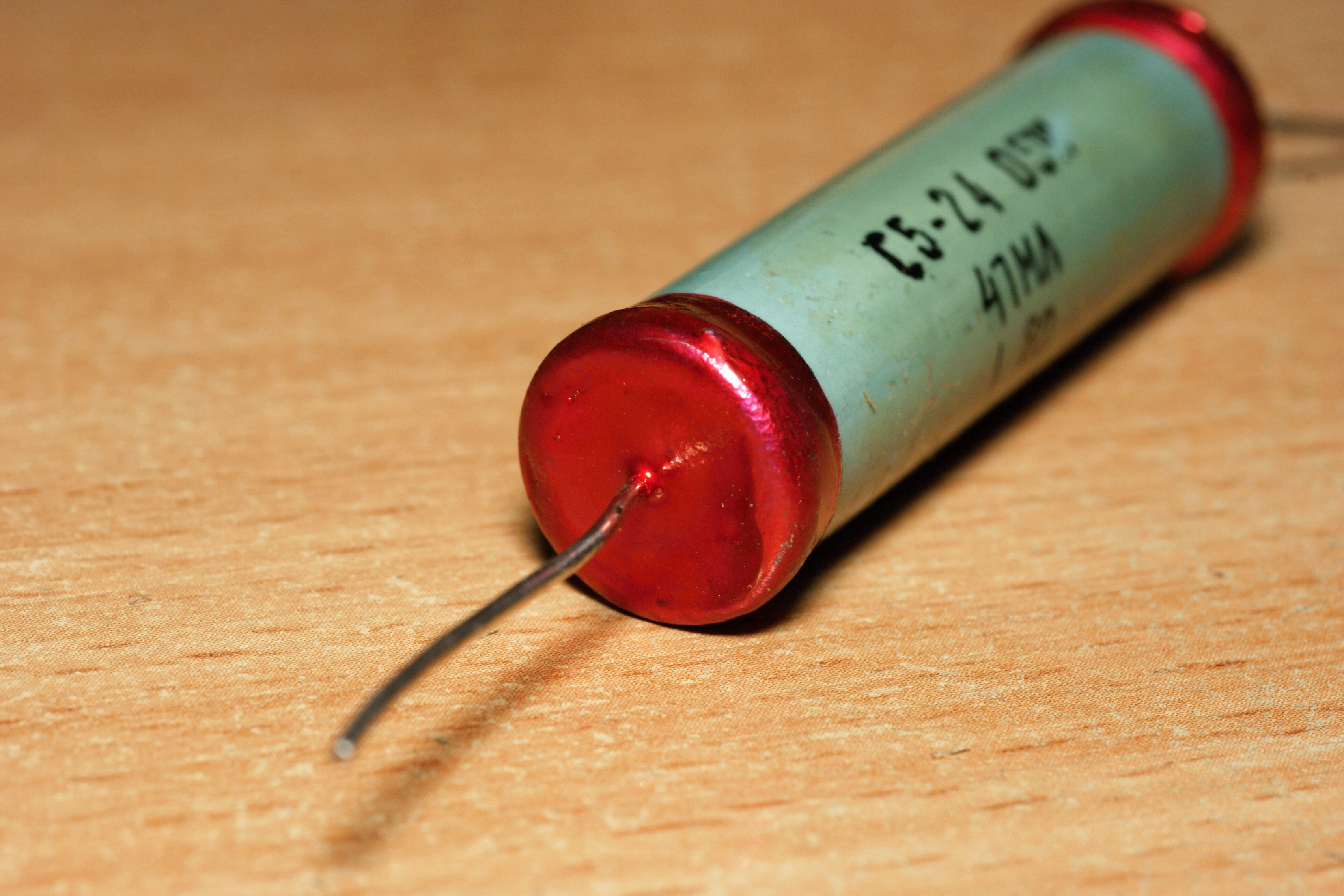

резистор С5-24

резистор С5-24

резистор С5-24

резистор С5-24

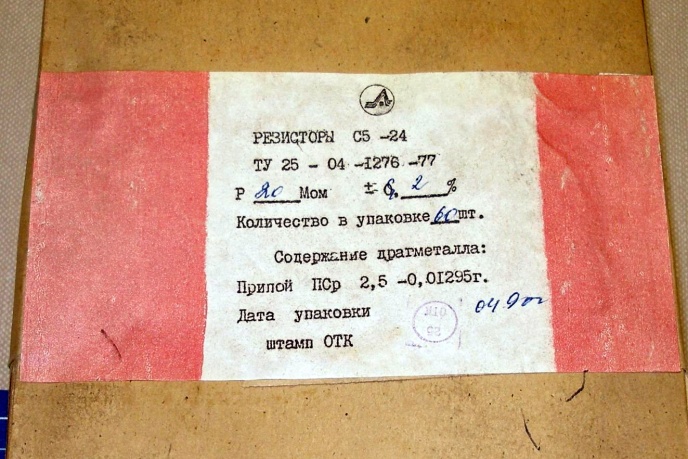

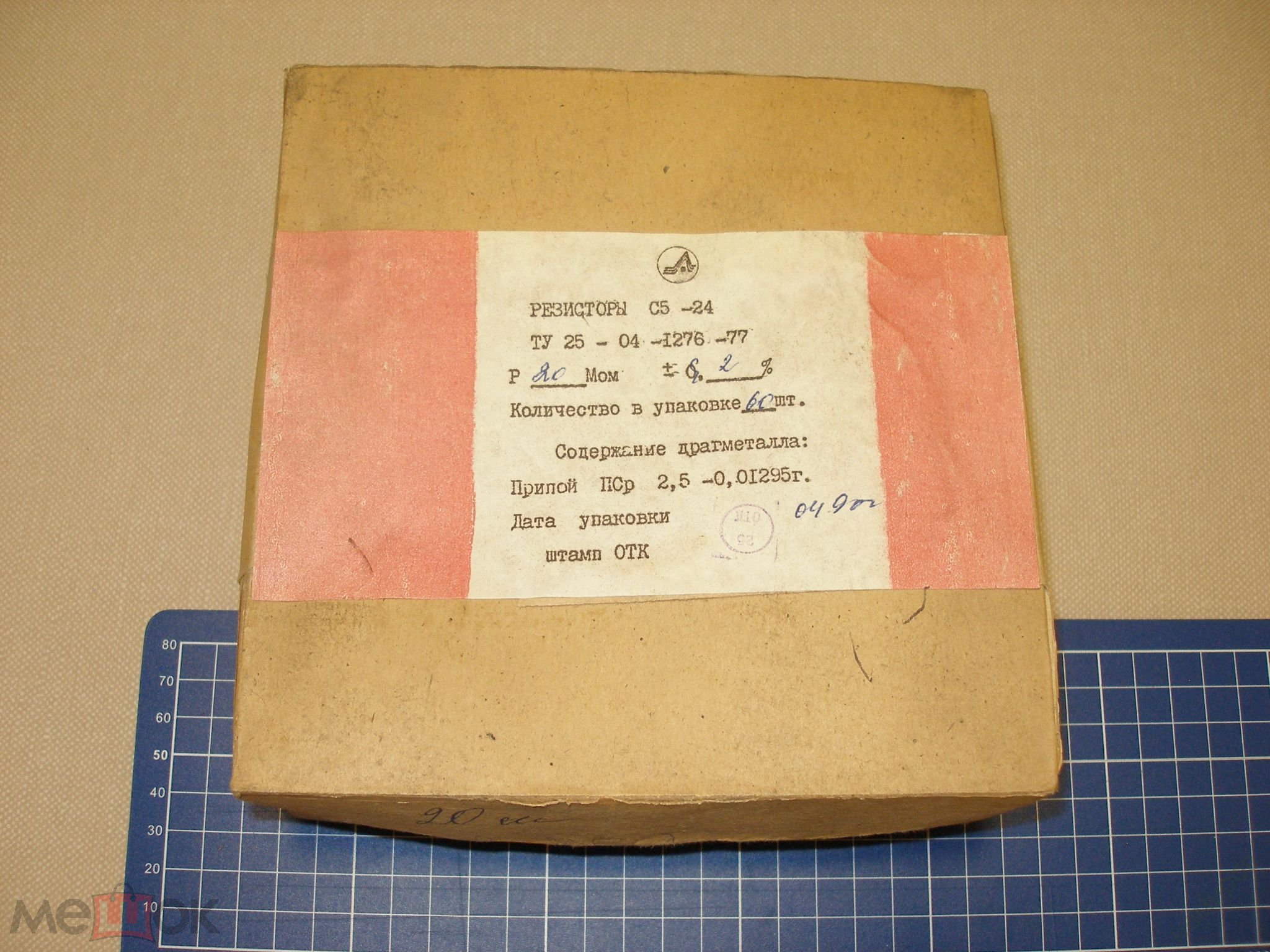

(фото с аукциона Мешок)

резистор С5-24

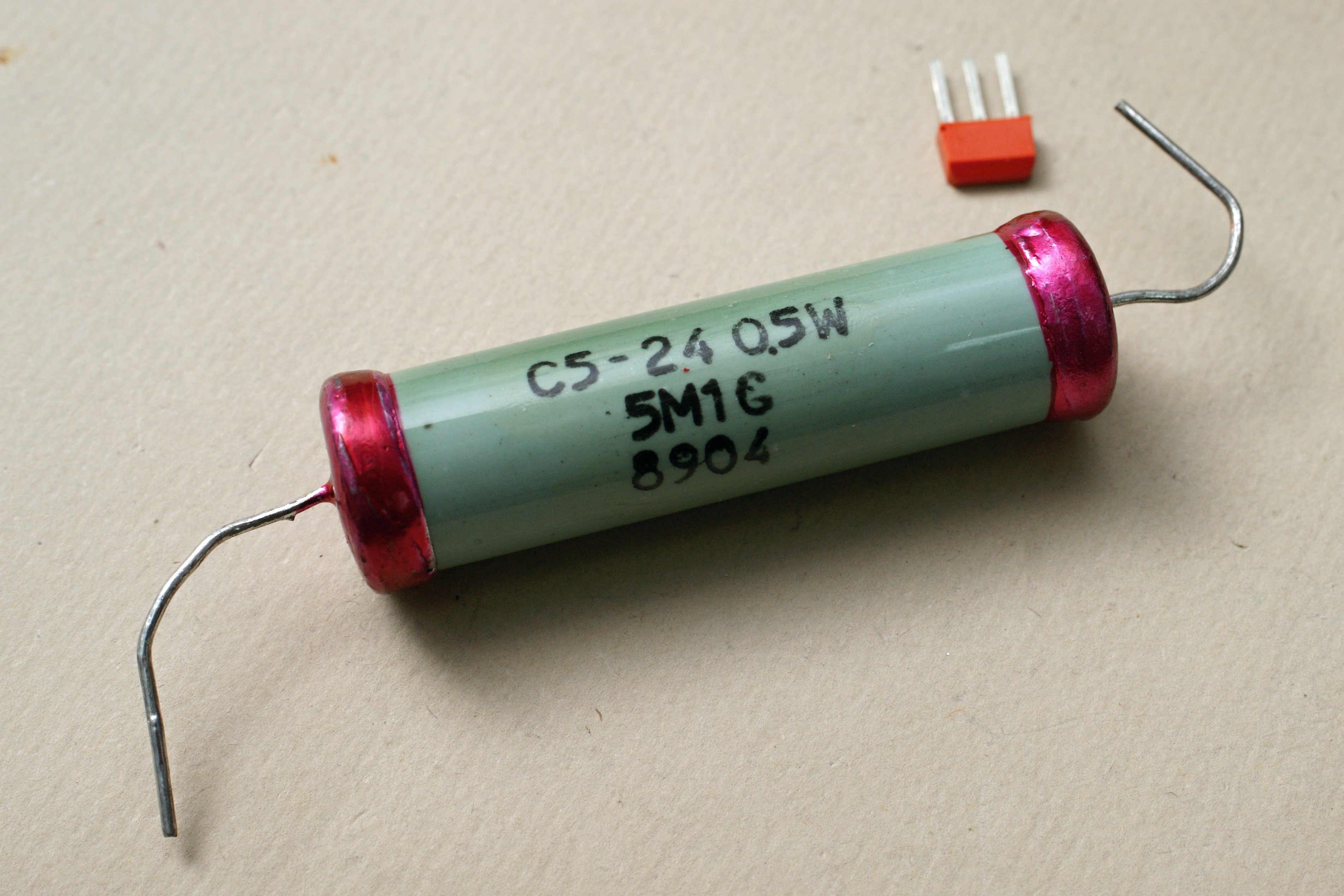

(фото с форума "Портативное ретрорадио")

Источники:

1. Сопротивления. Справочник. Том II. Научно-исследовательский институт, 1968.
2. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
3. Микропроволочные резисторы.- Москва: В/О "Лицензинторг", 1987.
4. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
5. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991.
6. Приборы и средства автоматизации. Отраслевой каталог 3.6 Принадлежности, запасные части к электроизмерительным приборам. Москва, Всесоюзный Научно-Исследовательский Институт Информации и Экономики (ИНФОРМПРИБОР), 1992.
