С5-31

резистор С5-31

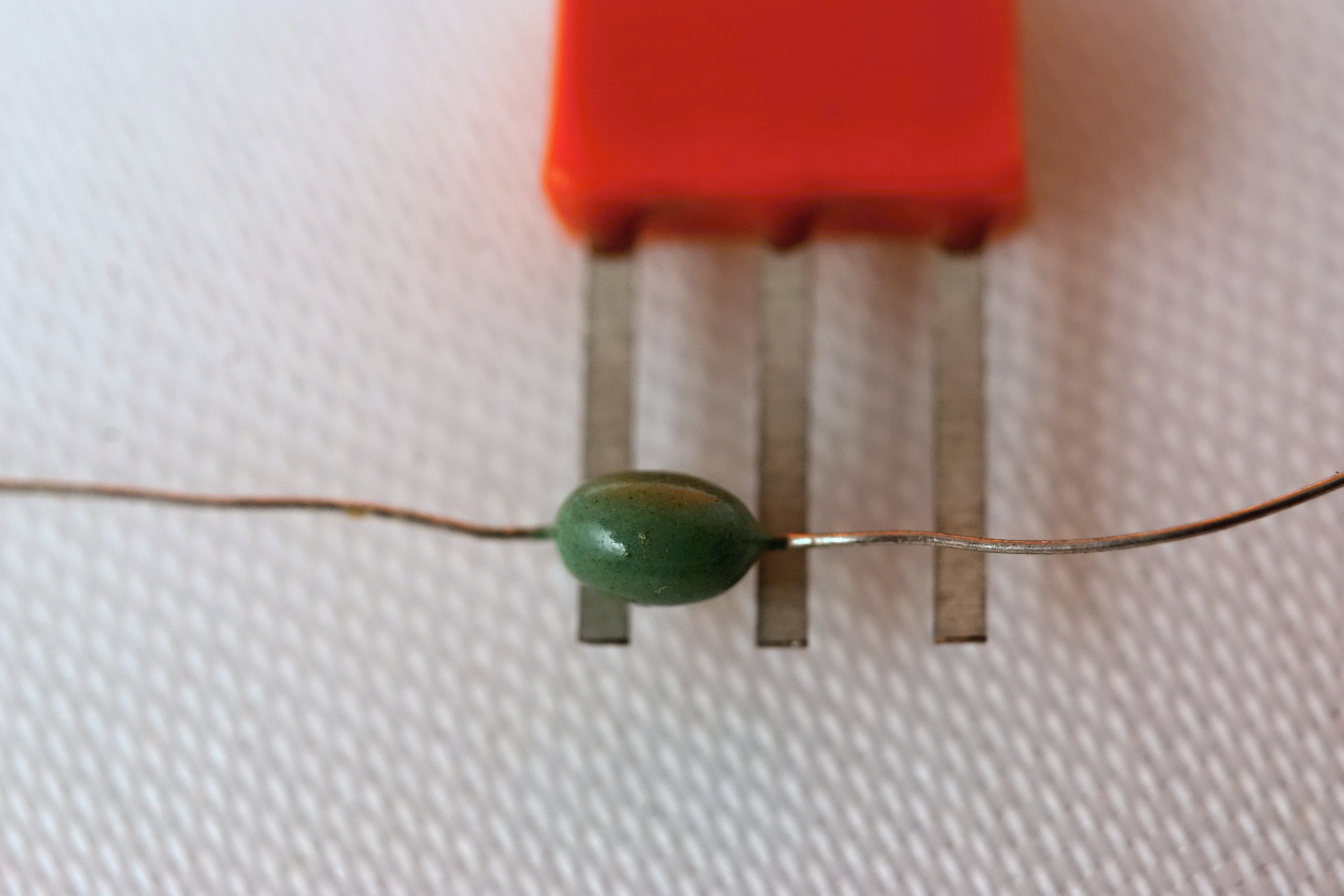

Редкие низковольтные резисторы из литого нихромового микропровода в стеклянной изоляции. В литературе почти не описаны.

Предназначались они, как я понимаю, для применения в плоских микромодулях. "Но из-за чрезмерно большой стоимости (в десятки раз большей, чем стоимость непроволочных резисторов ОМЛТ-0,125 и С2-23-0,125), а главное и меньшей надежности, чем надежность непроволочных миниатюрных резисторов, практическое применение этих резисторов ограничено"

История их несколько причудлива. Разработаны С5-31 были в ленинградском КБ электронной техники (КБ "Агат", позднее вошедшее в состав ВНИИ "Электрон") в 1964-1966 гг. "и в процессе их испытаний и производства неоднократно доводились до тех требований утвержденных на них технических условий, которым резисторы не соответствовали."

 Что нехарактерно, они не проходили стадию опытного производства. В 1968 году С5-15 переданы на серийное освоение на завод древесно-волокнистых плит Мосгорисполкома (!). При этом разработчиком не были проведены испытания резисторов для уточнения их технических параметров, что, вероятно, негативно сказалось на их качестве.

В 1969 году к серийному выпуску подключился и завод "Микрокомпонент" (он же позднее "Элия"; с.Учкекен, Карачаево-Черкесия). Однако дело шло туго.

   "При освоении резисторов C5-31 на заводе "Микрокомпонент" в I квартале с.г. выявилось несоответствие резисторов ряду требований технических условий (по теплостойкости и влагоустойчивости при кратковременной и длительном воздействиях) с большим количеством полных отказов в процессе испытаний, что привело к срыву своевременной комплектации резисторами вышеуказанных важнейших изделий.
...
   В конце 1969 года разработчиком без достаточных испытаний было разрешено применение при литье микропроводов резистивного сплава марки Н63ГХ вместо сплава Н60ГХ, на котором проводилась разработка и конструкторские испытания резисторов, что также осложнило освоение изделий на заводе "Микрокомпонент"

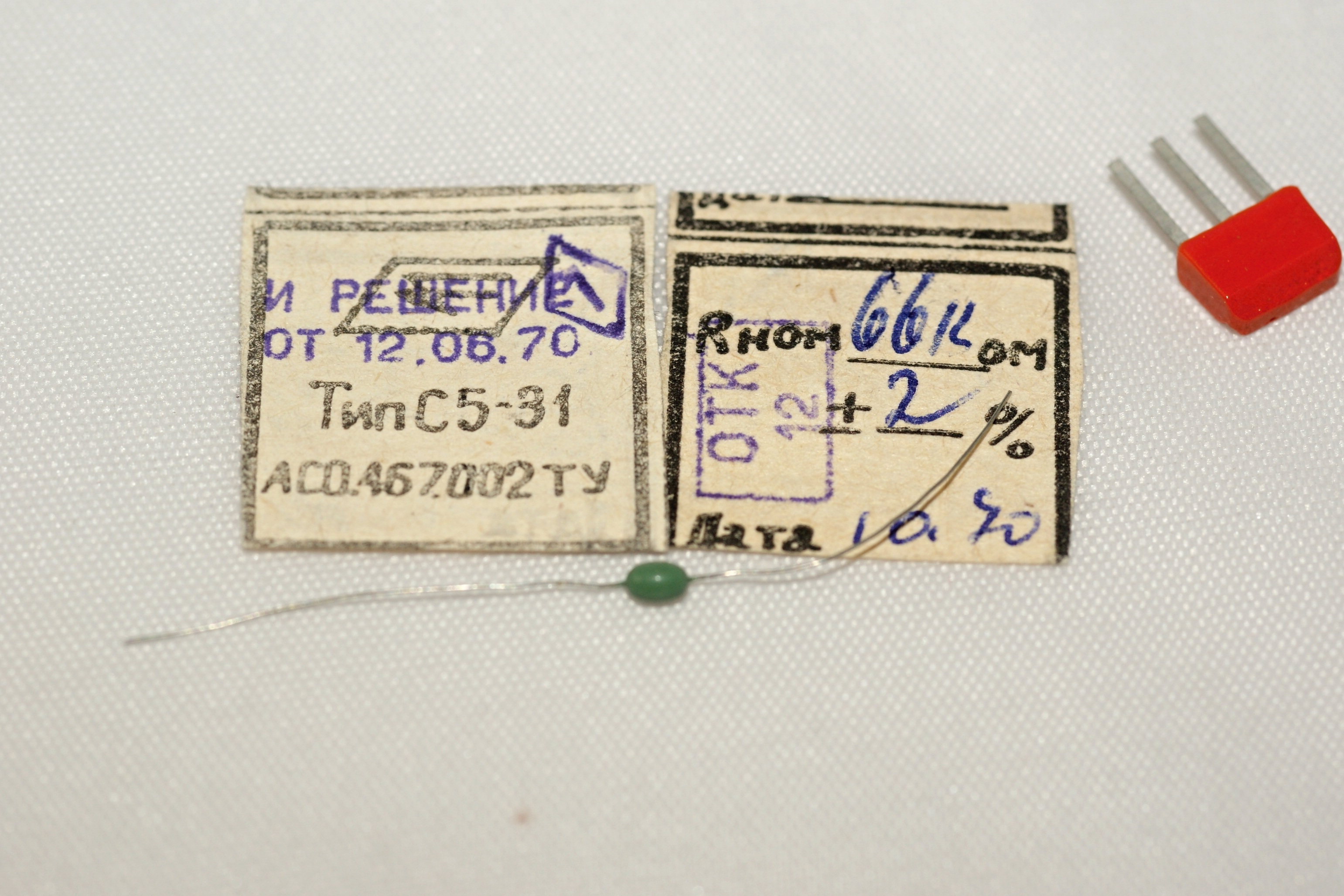

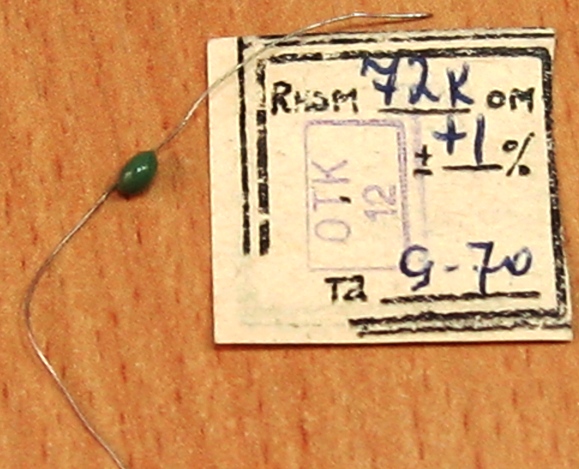

И действительно, на этикетках многих резисторов стоит штамп о "выпуске по Решению ...", т.е. с отклонениями от ТУ. В худшую сторону, естественно.

Электрические параметры

Диапазон выпускаемых номиналов - от 100 Ом до 100 кОм
Максимально допустимая рассеиваемая мощность - 0,05 Вт
Допускаемое отклонение от номинального сопротивления +0,5% +1% +2% +5% и +10%
Максимальное напряжение - 20 В

Данные из отраслевого каталога на них.

резистор С5-31

резистор С5-31

Источники:

1. Сопротивления. Справочник. Том II. Научно-исследовательский институт, 1968.
2. Лиховецкий Б.П. Плоские микромодули. (Схемотехника, конструирование, изготовление, применени). М., "Советское радио", 1972.
3. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
