СЭС-10П1, СЭС-10П2, СЭС-10П27, СЭС-10П27Б, СЭС-10-8, СЭС-10Б-6


(фото с Форума радиодеталей)

(С)хемный (Э)лемент (С)опротивления; далее, полагаю, номер типа, дальнейшие элементы названия расшифровке не поддаются.

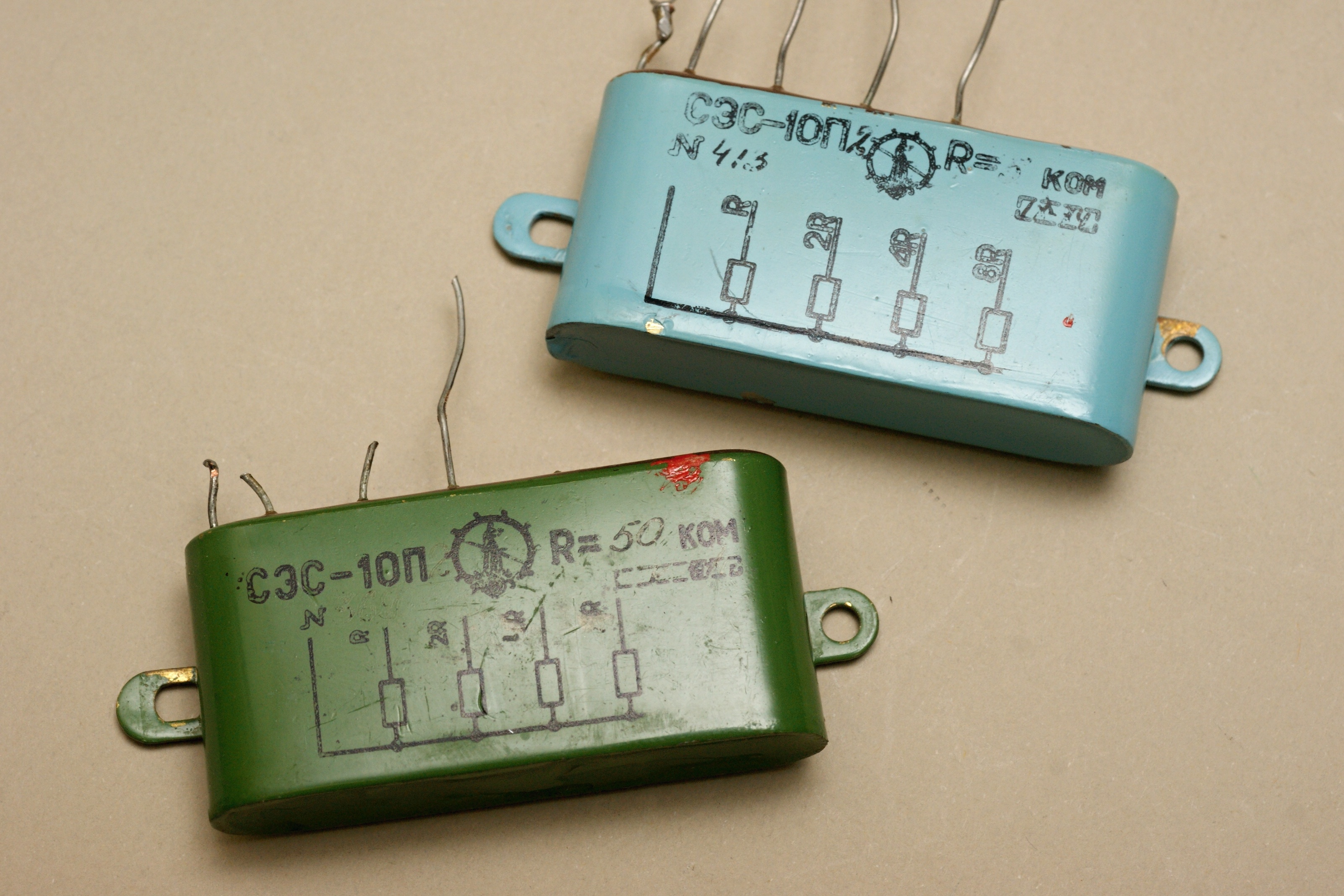

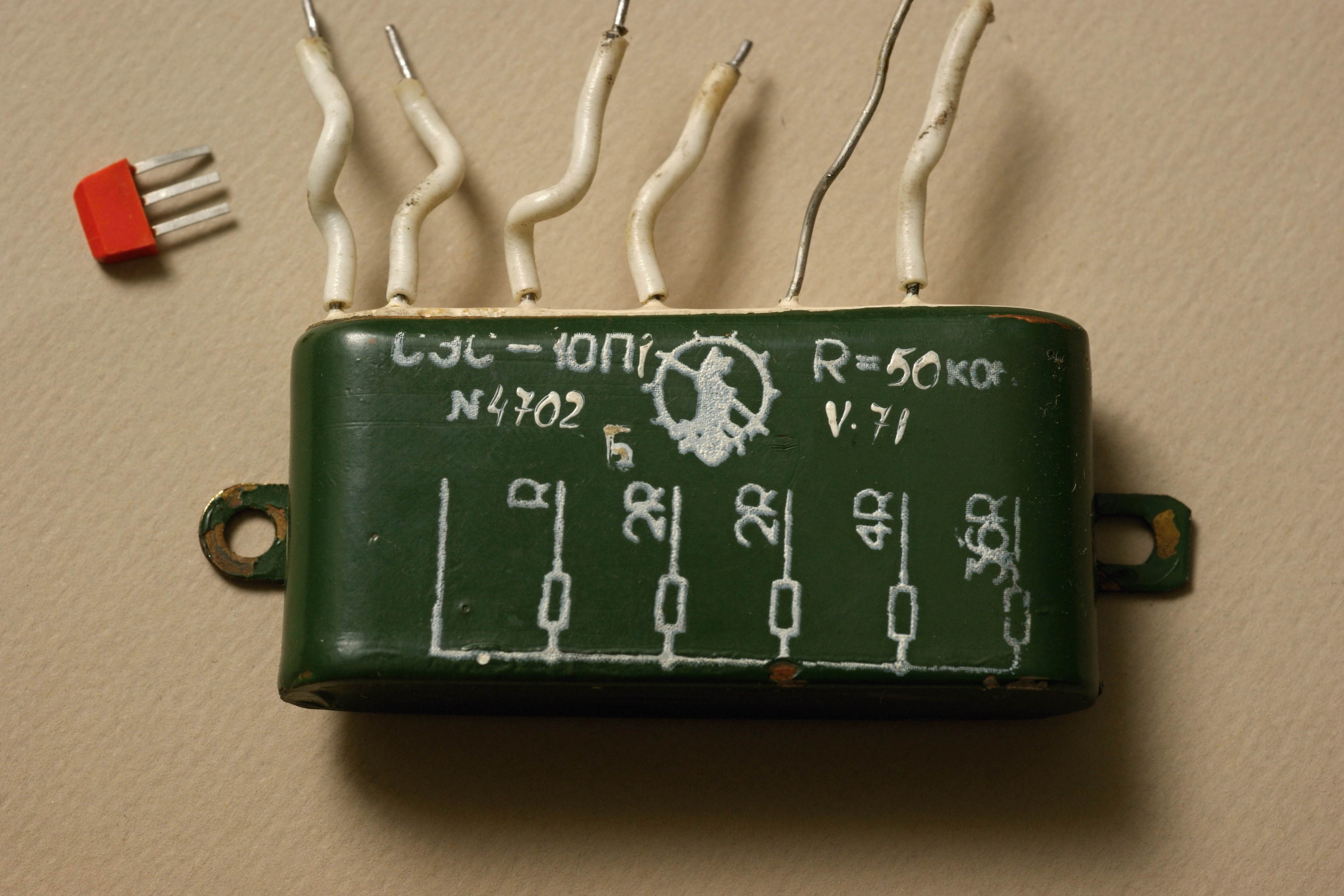

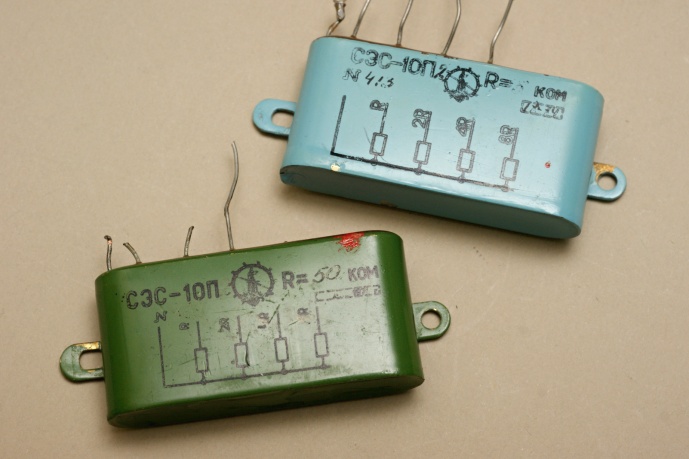

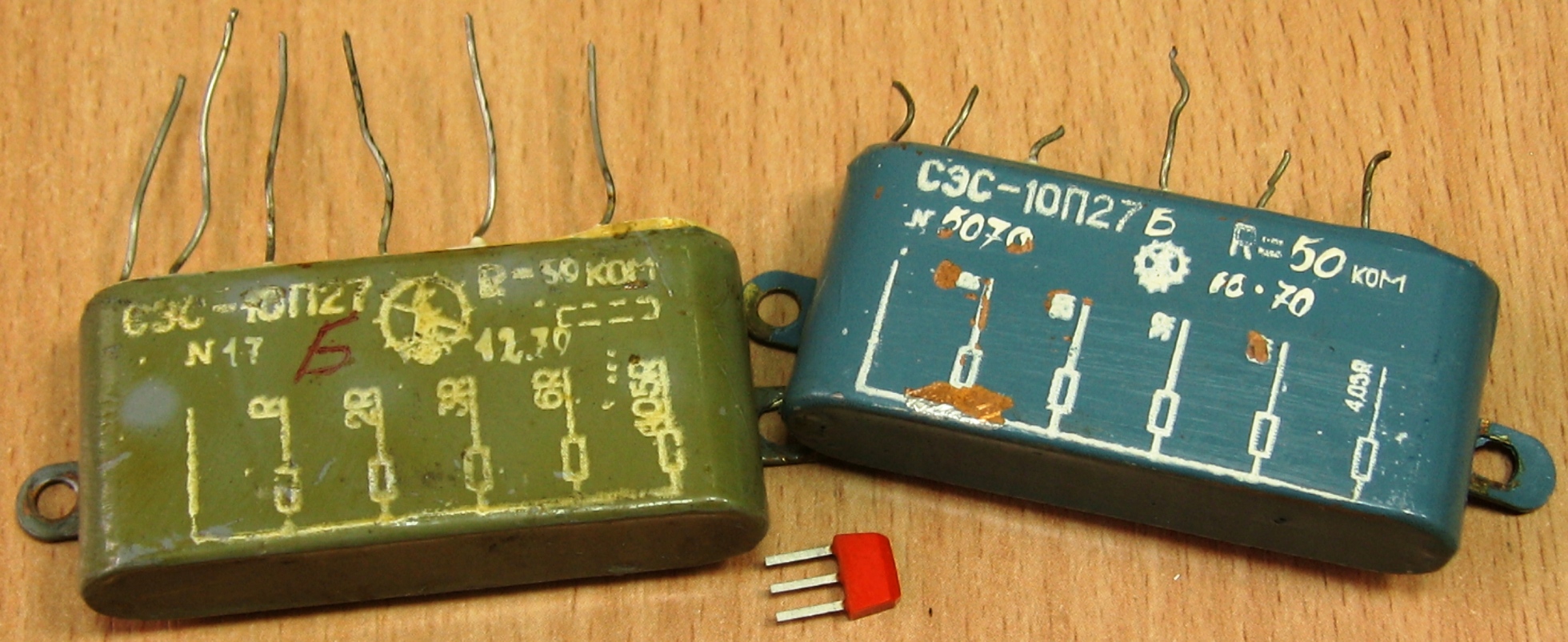

Как можно видеть, СЭС-10 представляет собой матрицу резисторов; вариант П27 - с базовым номиналом 50 кОм.

Производитель - завод "Тбилприбор".


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)


(фото Александра Назаренко)


(фото Александра Назаренко)


(фото с Форума радиодеталей)


(фото из журнала nabbla)

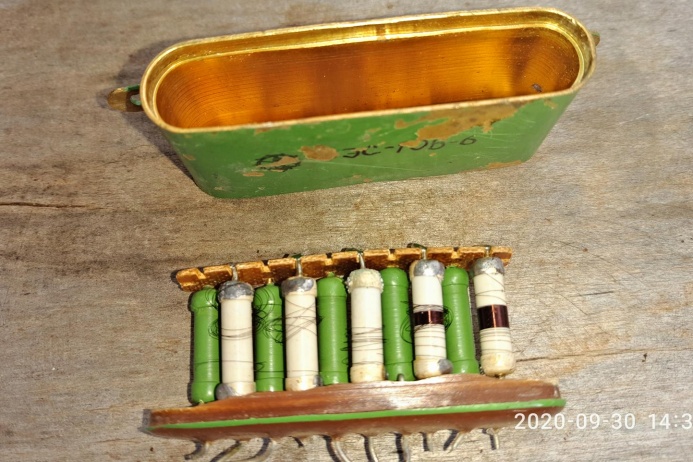

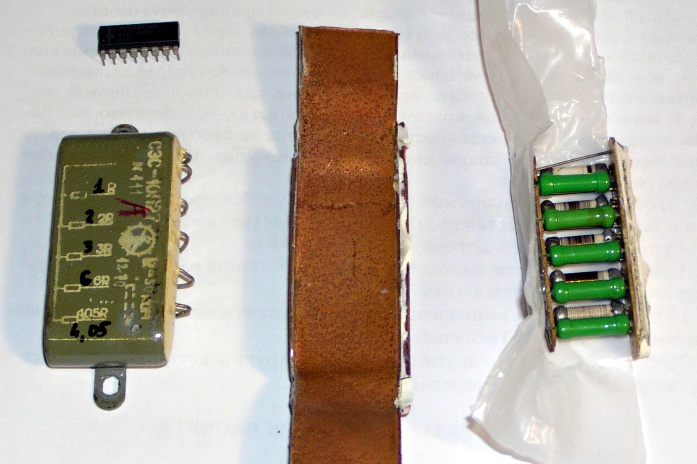

Результат вскрытия СЭС-10П27


(фото с форума "Портативное ретрорадио")

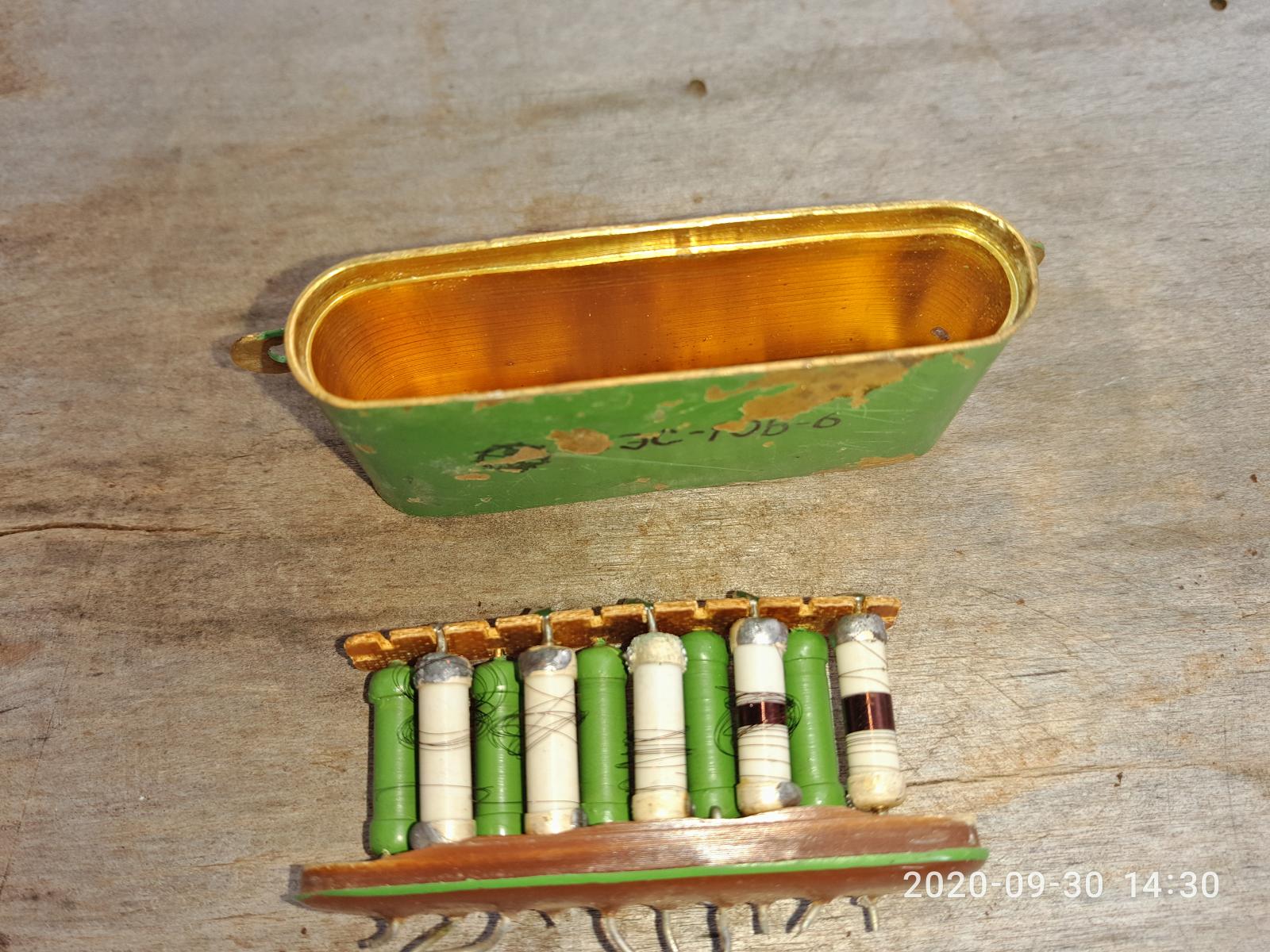

Цельнотянутый медный корпус с припаянной к нему латунной крепёжной пластиной. Конструктивное исполнение резисторной сборки в точности повторяет таковое для СЭС-16К. Каждый элемент сопротивления состоит из двух резисторов: основного - (лакированного микропроволочного) и подгоночного (со свободной намоткой). Резисторы распаяны между двумя печатными платами. Платы изолированы от корпуса фторопластовой лентой.

Единственное (пока) найденное упоминание СЭС-10 в литературе - отрывок из журнала "Автометрия", №2, 1967 г., статья "Некоторые пути уменьшения погрешности электронных цифровых вольтметров с кодо-импульсным преобразованием":

"Если в качестве декадных потенциометров используются модули типа СЭС-10, то, согласно техническим условиям, изменение их коэффициентов деления для группы А не превышает 0,01% в течение первых 1000 часов работы при гарантийном сроке службы 5000 часов и времени хранения не более 5 лет ..."
