СЭС-1Б3

(С)хемный (Э)лемент (С)опротивления; далее, полагаю, (1)-й тип, дальнейшие элементы названия расшифровке не поддаются.

Под названием СЭС "скрываются" прецизионные наборы резисторов. Иногда они были выполнены по гибридной технологии (как, например, СЭС4-2-10-6-0,01), но чаще просто монтажом в общий корпус нескольких традиционных выводных резисторов.

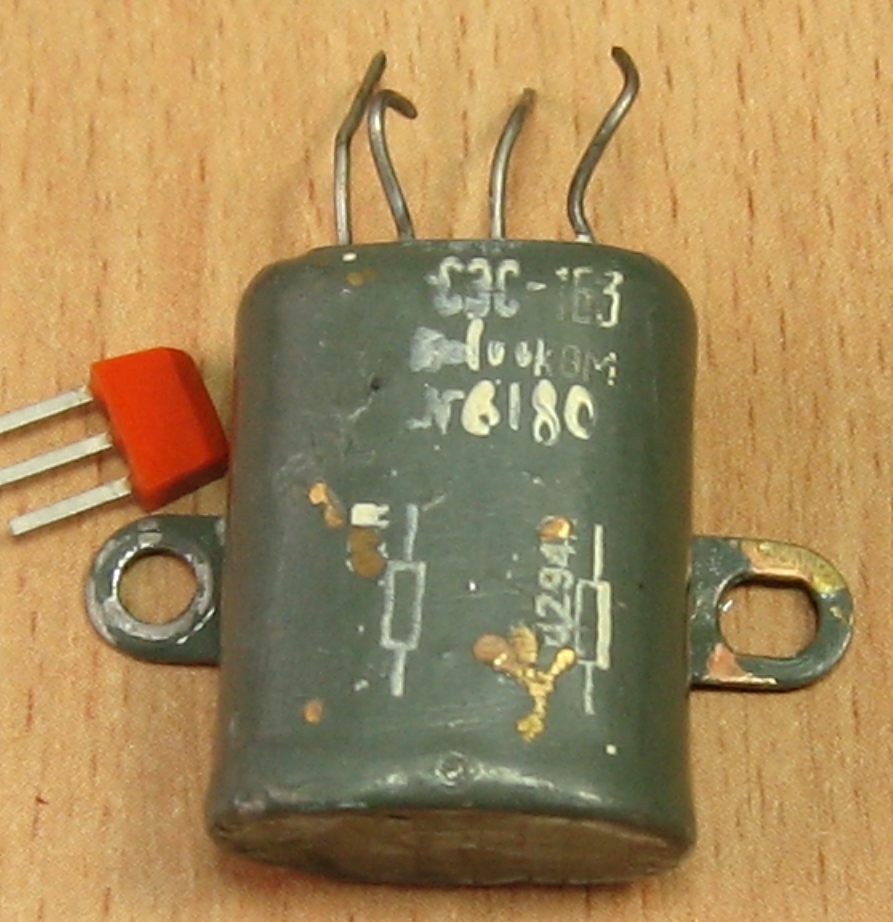

Как можно видеть, СЭС-1 представляет собой всего два резистора, основной и компенсирующий, общим сопротивлением 100 кОм, герметизированные вместе.

Рабочее напряжение - 100 В, постоянная времени - не более 10мкс, точность (предположительно) 0,01...0,005%, температурный коэффициент (предположительно) 1...5 мкВ/(В*°С).

Производитель - завод "Тбилприбор".

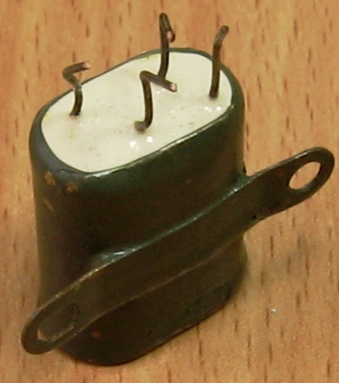

(фото с форума Портативное ретрорадио)

Источники:

1. В.Ф. Арховский. Схемы переключения аналоговых сигналов. М., "Энергия", 1970 (Б-ка по автоматике. Вып. 419).
